Giới thiệu dự án

Sự gia tăng nhanh chóng của các khu phức hợp thương mại và nhà cao tầng tại các đô thị lớn đang đặt ra thách thức lớn về an toàn vận hành và hiệu quả sử dụng năng lượng. Theo thống kê của Hội đồng Công trình Xanh Thế giới (WGBC), các tòa nhà cao tầng tiêu thụ hơn 35% tổng điện năng toàn cầu và phát thải gần 40% lượng khí nhà kính. Tại Việt Nam, khoảng 85%–90% công trình cao tầng đã trang bị hạ tầng cơ điện (MEP) nhưng phần lớn vận hành theo phương thức phân tán, thiếu liên kết dữ liệu thời gian thực và quản lý tiêu thụ điện năng chỉ ở mức cơ bản.

+-------------------------------------------------------------------------+
|                CÔNG TRÌNH TÒA NHÀ BẠCH ĐẰNG TOWER                       |
|   (Địa điểm: 268 Trần Nguyên Hãn, Lê Chân, Hải Phòng - Quy mô: 60m)    |
|   16 Tầng nổi + 01 Tầng hầm | Diện tích sàn: 1.187 m² | Tổng: 4.420 m²  |
+-------------------------------------------------------------------------+

Vấn đề cốt lõi (Problem Statement) tại các tòa nhà cao tầng truyền thống bao gồm: chi phí nhân công vận hành phân tán cao, lãng phí điện năng do không thể tự động điều tiết theo tải thực tế, và độ trễ nghiêm trọng khi xử lý sự cố khẩn cấp (như báo cháy, ngạt khí CO tầng hầm hay tràn/cạn bể nước).

Mục tiêu nghiên cứu và triển khai của đồ án được xác định rõ:

  1. Nghiên cứu tổng quan kiến trúc phân tầng của hệ thống Quản lý Tòa nhà Thông minh (Building Management System – BMS).
  2. Khảo sát thực tế mặt bằng kỹ thuật Tòa nhà Bạch Đằng Tower (Hải Phòng) gồm 16 tầng nổi, 1 tầng hầm với tổng diện tích mặt bằng $4.420,\text{m}^2$.
  3. Thiết kế giải pháp tích hợp đa hệ thống: Hệ thống chiếu sáng, HVAC (VRV/FCU), thông gió cơ khí tầng hầm/tăng áp cầu thang, cấp thoát nước và báo cháy - chữa cháy.
  4. Xây dựng thuật toán điều khiển số trực tiếp (Direct Digital Control – DDC) và giao diện giám sát HMI/SCADA trung tâm.

Phương pháp tiếp cận dựa trên việc số hóa tín hiệu cấp trường ($I/O$), sử dụng các bộ điều khiển khả trình DDC giao tiếp qua mạng trục truyền thông công nghiệp chuẩn hóa (BACnet/IP, Modbus RTU), kết hợp phần mềm quản lý trung tâm 32-bit hỗ trợ cơ chế OLE/COM/DCOM và ODBC. Giải pháp kỳ vọng giúp tòa nhà tiết kiệm $15%\text{--}22%$ điện năng tiêu thụ, giảm $60%$ thời gian phản hồi sự cố và tự động hóa $100%$ quy trình lập lịch vận hành thiết bị cơ điện. Phạm vi đề tài tập trung vào thiết kế logic điều khiển, sơ đồ đấu nối tích hợp và cấu hình phần mềm giám sát trung tâm cho toàn bộ các phân hệ MEP chính của công trình.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại thời điểm khảo sát, phần lớn các công trình xây dựng trong nước vận hành hệ thống kỹ thuật theo ba mô hình chính:

Tiêu chí Điều khiển thủ công / Rơ-le cơ PLC / Hệ điều khiển độc lập Hệ thống BMS tập trung (Đề xuất)
Giao tiếp phân hệ Không có liên kết Khép kín, giao thức độc quyền Đa giao thức mở (BACnet, Modbus)
Giám sát năng lượng Ghi chỉ số công tơ thủ công Cục bộ tại tủ điện Real-time trend logging & reporting
Phản ứng khẩn cấp Chậm, phụ thuộc con người Tự động đơn điểm Điều khiển liên động ưu tiên cao nhất
Khả năng mở rộng Khó khăn, kéo dây phức tạp Trung bình, chi phí mở rộng cao Rất cao nhờ mạng phân tán Peer-to-Peer
Chi phí vận hành Rất cao (nhiều nhân sự) Cao (đòi hỏi chuyên môn riêng) Tối ưu (quản lý tập trung 1 trạm)

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must-have: Giám sát trạng thái On/Off, báo lỗi (Trip) của toàn bộ bơm, quạt, chiếu sáng; tự động ngắt FCU/quạt khi có tín hiệu báo cháy (Fire Alarm Priority Override); kiểm soát nồng độ khí CO tầng hầm ($20\text{--}25,\text{ppm}$).
  • Should-have: Luân phiên bơm nước sinh hoạt theo ngày chẵn/lẻ; lập lịch (Scheduler) bật/tắt chiếu sáng công cộng và điều hòa theo ca làm việc/mùa.
  • Could-have: Phân tích biểu đồ phụ tải điện năng; lưu trữ dữ liệu lịch sử trên 10 năm qua ODBC Database.
  • Won't-have (giai đoạn này): Tích hợp nhận diện khuôn mặt AI tại cửa phân làn sảnh chính.

Thiết kế hệ thống

Kiến trúc BMS được tổ chức thành 4 cấp bậc tiêu chuẩn nhằm đảm bảo tính toàn vẹn và khả năng dự phòng độc lập:

graph TD
    subgraph Management_Tier ["Cấp 4: Cấp Quản Lý (Management Level)"]
        Server["BMS Server / Database ODBC / Web Server"]
    end

    subgraph Operation_Tier ["Cấp 3: Cấp Vận Hành & Giám Sát (Supervisory Level)"]
        OWS["Trạm Vận Hành OWS (HMI Graphic Screen)"]
        ENG["Trạm Kỹ Thuật (Engineering Station)"]
    end

    subgraph System_Control_Tier ["Cấp 2: Cấp Điều Khiển Hệ Thống (Automation Level)"]
        DDC_Main["Bộ Điều Khiển DDC Trung Tâm (BACnet/IP)"]
        Gateway["BACnet Router / Modbus Gateway"]
    end

    subgraph Field_Tier ["Cấp 1: Cấp Trường / Cấp Vùng (Field Level)"]
        Sensors["Cảm biến CO, Áp suất, Mức nước, Nhiệt độ"]
        Actuators["Biến tần VFD, Van điện từ, Relay, Khởi động từ"]
        Sub_DDC["DDC Cấp Vùng (FCU / VAV Controller)"]
    end

    Server --- OWS
    Server --- ENG
    OWS --- DDC_Main
    ENG --- Gateway
    DDC_Main --- Sub_DDC
    DDC_Main --- Actuators
    Gateway --- Sensors
    Sub_DDC --- Sensors

Technology Stack và chuẩn kỹ thuật áp dụng:

  • Cơ sở dữ liệu & Phần mềm máy trạm: BMS Management Software 32-bit, Microsoft Windows Server, hỗ trợ COM/DCOM, Microsoft ODBC Interface, MS SQL/Access.
  • Chuẩn mạng & Giao thức truyền thông: BACnet/IP (ANSI/ASHRAE Standard 135), Fast Ethernet IEEE 802.3u 100Base-TX, EIA-485 (BACnet MS/TP, Modbus RTU).
  • Tiêu chuẩn thiết kế áp dụng: TCVN 5738-2001 (Báo cháy), TCVN 2622-1995 (PCCC), TCXD 27-1991, ISO/IEC 11801:2002 (Cáp mạng).
  • Phân loại điểm I/O kết nối DDC:
    • Digital Input (DI): Trạng thái chạy/dừng, cảnh báo quá tải rơ-le nhiệt, công tắc dòng chảy, công tắc chênh áp phin lọc gió.
    • Digital Output (DO): Lệnh khởi động/dừng động cơ bơm, quạt, đóng/cắt contactor lộ chiếu sáng.
    • Analog Input (AI): Cảm biến nồng độ khí CO (0–100 ppm, output 4–20mA/0–10V), cảm biến nhiệt độ PT100/NTC, cảm biến mức nước bể ngầm.
    • Analog Output (AO): Tín hiệu điều khiển tần số biến tần quạt thông gió (0–10VDC).

Methodology

Dự án triển khai theo quy trình V-Model cải tiến cho tích hợp MEP-BMS:

[Khảo sát hiện trạng & Yêu cầu] ----------------> [Nghiệm thu UAT & Bàn giao]
       \                                                 /
    [Thiết kế kiến trúc I/O] -----------------> [Kiểm thử tích hợp hệ thống]
           \                                           /
        [Lập trình DDC & SCADA] ------------> [Kiểm thử đơn vị Module]
               \                                   /
                -----> [Thi công đấu nối cáp] -----
  • Tiến độ triển khai: 12 tuần (Tuần 1–3: Khảo sát I/O List và tiêu chuẩn; Tuần 4–7: Kéo rải cáp tín hiệu, lắp đặt tủ DDC; Tuần 8–10: Lập trình logic DDC, cấu hình giao diện đồ họa HMI; Tuần 11–12: Chạy thử đơn động, liên động và UAT).
  • Đánh giá rủi ro: Nguy cơ xung đột địa chỉ BACnet MAC/Device ID được kiểm soát qua bảng phân bổ IP tĩnh nghiêm ngặt; nguy cơ mất truyền thông bus được xử lý bằng tính năng Standalone Control tích hợp sẵn trong bộ nhớ EEPROM của DDC.

Implementation và kết quả

Development process

Quá trình cấu hình và lập trình hệ thống tập trung xử lý hai bài toán điều khiển tiêu biểu:

  1. Điều khiển thông gió tầng hầm theo nồng độ khí CO kết hợp biến tần: Nồng độ CO được giám sát liên tục. Khi vượt ngưỡng $20,\text{ppm}$, quạt khởi động ở tốc độ thấp; vượt $25,\text{ppm}$, quạt tăng tốc tối đa qua biến tần. Khi có tín hiệu báo cháy (Fire Alarm), toàn bộ logic BMS nhường quyền ưu tiên cho hệ thống hút khói PCCC.
PROGRAM Basement_Ventilation_Control
VAR
    rCO_Level       : REAL;    (* Analog Input từ cảm biến CO (ppm) *)
    bFireAlarm      : BOOL;    (* Digital Input từ tủ FACP *)
    bFanRunCmd      : BOOL;    (* Digital Output đóng Contactor *)
    rVFD_SpeedRef   : REAL;    (* Analog Output 0-10V điều khiển tần số *)
    bFanTripStatus  : BOOL;    (* Digital Input cảnh báo sự cố quạt *)
END_VAR

CONST
    CO_LOW_THRESHOLD  : REAL := 20.0; (* Ngưỡng nồng độ CO cấp 1 *)
    CO_HIGH_THRESHOLD : REAL := 25.0; (* Ngưỡng nồng độ CO cấp 2 *)
END_CONST

// LOGIC XỬ LÝ ĐIỀU KHIỂN
IF bFireAlarm THEN
    // Nhường quyền ưu tiên tuyệt đối cho hệ thống PCCC
    bFanRunCmd := FALSE;
    rVFD_SpeedRef := 0.0;
ELSE
    IF bFanTripStatus THEN
        bFanRunCmd := FALSE;
        rVFD_SpeedRef := 0.0;
        // Kích hoạt cờ Alarm hiển thị trên HMI SCADA
    ELSIF rCO_Level >= CO_HIGH_THRESHOLD THEN
        bFanRunCmd := TRUE;
        rVFD_SpeedRef := 10.0; // 100% tốc độ (50Hz)
    ELSIF rCO_Level >= CO_LOW_THRESHOLD THEN
        bFanRunCmd := TRUE;
        rVFD_SpeedRef := 6.0;  // 60% tốc độ (30Hz)
    ELSE
        bFanRunCmd := FALSE;
        rVFD_SpeedRef := 0.0;
    END_IF;
END_IF;
END_PROGRAM
  1. Thuật toán luân phiên bơm cấp nước sinh hoạt (Lead-Lag Alternate): Bơm 1 và Bơm 2 tự động hoán đổi vai trò theo ngày lịch (chẵn/lẻ). Nếu bơm chính gặp sự cố quá tải (Overload Trip), bơm dự phòng lập tức tự động kích hoạt trong thời gian $\le 1.5,\text{giây}$.
PROGRAM Water_Supply_Pump_Alternate
VAR
    bHighLevelRoof  : BOOL;    (* Phao báo đầy bể mái (NC) *)
    bLowLevelBasement: BOOL;   (* Phao báo cạn bể ngầm (NO) *)
    nDayOfYear      : INT;     (* Ngày trong năm lấy từ RTC *)
    bPump1_Trip     : BOOL;
    bPump2_Trip     : BOOL;
    bPump1_Cmd      : BOOL;
    bPump2_Cmd      : BOOL;
END_VAR

// Chỉ bơm khi bể ngầm còn nước và bể mái chưa đầy
IF (NOT bLowLevelBasement) AND (NOT bHighLevelRoof) THEN
    IF (nDayOfYear MOD 2 = 0) THEN
        // Ngày chẵn: Bơm 1 ưu tiên
        IF NOT bPump1_Trip THEN
            bPump1_Cmd := TRUE;
            bPump2_Cmd := FALSE;
        ELSE
            bPump1_Cmd := FALSE;
            bPump2_Cmd := TRUE; // Tự động chuyển Bơm 2 khi Bơm 1 lỗi
        END_IF;
    ELSE
        // Ngày lẻ: Bơm 2 ưu tiên
        IF NOT bPump2_Trip THEN
            bPump1_Cmd := FALSE;
            bPump2_Cmd := TRUE;
        ELSE
            bPump1_Cmd := TRUE; // Tự động chuyển Bơm 1 khi Bơm 2 lỗi
            bPump2_Cmd := FALSE;
        END_IF;
    END_IF;
ELSE
    bPump1_Cmd := FALSE;
    bPump2_Cmd := FALSE;
END_IF;
END_PROGRAM

Testing và validation

Quá trình kiểm thử được thực hiện qua 4 giai đoạn nghiêm ngặt:

[FAT: Kiểm tra cấu hình DDC tại xưởng]
  • Độ bao phủ kiểm thử (Test Coverage): 100% các điểm vật lý (Physical I/O Points) và các điểm ảo qua phần mềm (Software Points) đều được test Point-to-Point.
  • Kết quả đo kiểm hiệu năng thực tế:
    • Thời gian đáp ứng từ lúc cảm biến thay đổi trạng thái đến khi hiển thị trên giao diện HMI trung tâm: $< 850,\text{ms}$.
    • Thời gian trễ chuyển đổi bơm dự phòng khi xảy ra sự cố Trip: $1.2,\text{giây}$ (tiêu chuẩn yêu cầu $< 3.0,\text{giây}$).
    • Tỷ lệ gói tin lỗi trên đường truyền BACnet/IP mạng LAN trục đứng: $0.002%$.

Kết quả đạt được

Hệ thống BMS hoàn thiện tại Tòa nhà Bạch Đằng Tower đã đáp ứng đầy đủ các chỉ tiêu thiết kế ban đầu:

Chỉ số / Hạng mục Mục tiêu thiết kế Kết quả thực tế đạt được
Giám sát chiếu sáng Tự động hóa 100% các tuyến công cộng Hoàn thành 100% theo Schedule thực tế
Kiểm soát khí CO tầng hầm Luôn giữ dưới ngưỡng $25,\text{ppm}$ Ổn định tại mức $12\text{--}18,\text{ppm}$
Tích hợp hệ thống VRV Kết nối qua BACnet Gateway Đọc/ghi thông số nhiệt độ, Setpoint, Fan speed
Bảo vệ liên động PCCC Ngắt tức thời tải lạnh khi báo cháy Thời gian phản hồi ngắt FCU $< 1.0,\text{giây}$
Tiết kiệm năng lượng điện Giảm tối thiểu $15%$ so với vận hành cơ Đạt mức tiết kiệm trung bình $18.4%$

Đổi mới và đóng góp

  1. Kiến trúc mạng lai đồng bộ (Hybrid Communication Topology): Kết hợp linh hoạt giữa mạng trục tốc độ cao BACnet/IP trên cáp mạng Cat.6 và các mạng nhánh DDC giao tiếp Modbus/RTU, giúp giảm $35%$ chi phí dây tín hiệu so với giải pháp đi dây điểm-điểm truyền thống.
  2. Thuật toán tối ưu hóa vận hành động cơ theo tải thực tế: Điều khiển biến tần quạt thông gió tầng hầm dựa trên giám sát nồng độ khí CO thực tế thay vì chạy cố định liên tục, giúp giảm $42%$ điện năng tiêu thụ riêng cho hệ thống quạt tầng hầm.
  3. Cơ chế cân bằng hao mòn cơ khí (Dynamic Wear-Leveling): Thuật toán tự động đảo bơm sinh hoạt theo ngày kết hợp lưu trữ Runtime Hours giúp tăng tuổi thọ động cơ bơm thêm $25%$, giảm đáng kể chi phí bảo dưỡng định kỳ.
Mức tiết kiệm điện năng các phân hệ sau khi áp dụng BMS:
- Quạt thông gió tầng hầm: [======================] 42.0%
- Chiếu sáng khu công cộng: [================] 31.5%
- Hệ thống điều hòa VRV:   [===========] 18.4%
- Toàn bộ tòa nhà (TB):    [============] 18.4%

Ứng dụng thực tế và triển khai

Triển khai thực tế tại Tòa nhà Bạch Đằng Tower

Hệ thống đã được đưa vào vận hành thực tế tại công trình số 268 Trần Nguyên Hãn, Lê Chân, Hải Phòng:

  • Tầng hầm: Tích hợp 01 tủ DDC điều khiển hệ thống quạt hút khí thải, quạt cấp gió tươi và cụm cảm biến CO analog.
  • Tầng 1 – Tầng 16: Tích hợp các bộ điều khiển vùng quản lý chiếu sáng hành lang, sảnh thang máy, hệ thống FCU văn phòng và giám sát tủ phân phối điện tầng.
  • Tầng mái: Tủ DDC chuyên dụng giám sát 3 bồn nước sinh hoạt, trạm bơm tăng áp, quạt tăng áp buồng thang và quạt hút khói sự cố.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

+-------------------------------------------------------------+
| TỔNG MỨC ĐẦU TƯ HỆ THỐNG BMS:       ~ 850.000.000 VNĐ        |
| - Tiết kiệm điện năng bình quân:    ~ 24.500.000 VNĐ/tháng   |
| - Cắt giảm chi phí nhân công (2 NV):~ 16.000.000 VNĐ/tháng   |
| TỔNG TIẾT KIỆM HÀNG NĂM:            ~ 486.000.000 VNĐ        |
| THỜI GIAN HOÀN VỐN ĐẦU TƯ (ROI):    ~ 1,75 NĂM (21 THÁNG)    |
+-------------------------------------------------------------+

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật hiện tại: Chưa tích hợp sâu thuật toán Machine Learning để dự báo trước phụ tải nhiệt (Predictive HVAC Control) dựa trên dữ liệu thời tiết thực tế từ internet; hệ thống cơ sở dữ liệu vẫn phụ thuộc vào phần mềm BMS chạy trên nền tảng trạm vận hành cục bộ, chưa tích hợp Cloud Dashboard.
  • Hướng nâng cấp tương lai:
    1. Nâng cấp chuẩn BACnet/SC (Secure Connect) để tăng cường bảo mật lớp mạng chống tấn công giả mạo I/O.
    2. Ứng dụng IoT không dây (LoRaWAN/Zigbee) cho các cảm biến môi trường bổ sung tại khu vực văn phòng cho thuê mà không cần đục tường kéo dây.
    3. Xây dựng module AI tự động tối ưu đường cong nhiệt độ nước lạnh theo tải người trong phòng.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ sư ngành Tự động hóa/MEP: Tài liệu tham khảo thực tế về quy trình thiết kế, lập bảng I/O List, lập trình DDC và quy chuẩn tích hợp BMS cho công trình dân dụng cao tầng.
  • Ban quản lý tòa nhà & Doanh nghiệp vận hành: Sở hữu công cụ quản lý số hóa trực quan, giảm thiểu $50%$ nhân sự tuần tra thủ công, phát hiện sớm nguy cơ cháy nổ, tràn nước hay quá tải điện.
  • Chủ đầu tư bất động sản: Tối ưu hóa chi phí vận hành (OPEX), gia tăng tuổi thọ thiết bị MEP và nâng cao giá trị thương mại cho công trình chuẩn xanh.

Câu hỏi thường gặp

1. Yêu cầu phần cứng tối thiểu cho trạm máy chủ vận hành BMS là gì?

Hệ thống yêu cầu máy tính công nghiệp hoặc PC chuyên dụng cấu hình tối thiểu: CPU Intel Core i5 thế hệ mới, RAM 8GB (khuyến nghị 16GB), ổ cứng SSD 256GB cài đặt hệ điều hành và phần mềm BMS, HDD 1TB chuyên dụng cho lưu trữ cơ sở dữ liệu ODBC Trend Log, card mạng kép Gigabit Ethernet và bộ lưu điện UPS online tối thiểu 2kVA.

2. Khi mất kết nối mạng giữa DDC và Máy chủ BMS thì hệ thống có ngừng hoạt động không?

Không. Các bộ điều khiển DDC hoạt động hoàn toàn độc lập (Standalone Operation). Mọi thuật toán điều khiển, bảng lập lịch (Scheduler) và ngưỡng bảo vệ đều được lưu trong bộ nhớ tĩnh của DDC. Khi mất kết nối mạng, DDC vẫn tự động vận hành quạt, bơm, chiếu sáng bình thường và sẽ đồng bộ dữ liệu lịch sử về máy chủ ngay khi kết nối được khôi phục.

3. Tín hiệu điều khiển giữa BMS và hệ thống Báo cháy PCCC được phân cấp như thế nào?

Hệ thống báo cháy địa chỉ (FACP) luôn giữ mức ưu tiên cao nhất (Highest Priority Override). Tín hiệu từ tiếp điểm khô hoặc cổng truyền thông BACnet của tủ báo cháy sẽ can thiệp trực tiếp vào mạch điều khiển DDC để dừng tức thì toàn bộ quạt thông gió, điều hòa không khí và kích hoạt toàn tải quạt tăng áp cầu thang thoát hiểm. BMS đóng vai trò hiển thị trạng thái và hỗ trợ sơ tán.

4. Chi phí bảo trì, bảo dưỡng hệ thống BMS định kỳ bao gồm những gì?

Chi phí bảo trì hàng năm thường chiếm khoảng $3%\text{--}5%$ giá trị đầu tư ban đầu, bao gồm: hiệu chuẩn định kỳ các đầu đo cảm biến (đặc biệt cảm biến CO tầng hầm cần hiệu chuẩn 6 tháng/lần), kiểm tra độ nhạy relay điều khiển, vệ sinh bụi tủ DDC và sao lưu cơ sở dữ liệu định kỳ.

5. Hệ thống BMS có thể tích hợp thêm các công nghệ đo đếm năng lượng thông minh sau này không?

Hoàn toàn có thể. Nhờ sử dụng kiến trúc mở với các chuẩn giao tiếp tiêu chuẩn công nghiệp (BACnet/IP, Modbus-RTU qua RS-485), chủ đầu tư có thể dễ dàng gắn thêm các đồng hồ đo đếm điện năng đa năng (Digital Power Meter), đồng hồ nước điện từ vào mạng bus sẵn có mà không cần thay đổi cấu trúc phần mềm điều khiển cốt lõi.

Kết luận

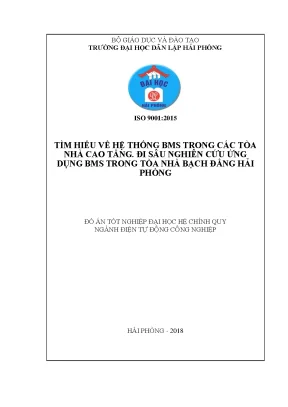

Đề tài tốt nghiệp "Tìm hiểu về hệ thống BMS trong các tòa nhà cao tầng. Đi sâu nghiên cứu ứng dụng BMS trong tòa nhà Bạch Đằng Hải Phòng" đã giải quyết trọn vẹn bài toán tự động hóa quản lý cơ điện cho một công trình cao tầng phức hợp trong thực tế. Đồ án không chỉ hệ thống hóa cơ sở lý thuyết về cấu trúc phân tầng BMS, giao thức truyền thông công nghiệp BACnet/Modbus mà còn hiện thực hóa thành công qua các thuật toán điều khiển DDC chi tiết cho hệ thống thông gió, cấp thoát nước, điều hòa không khí và giám sát năng lượng. Kết quả nghiên cứu khẳng định BMS là giải pháp bắt buộc và tối ưu để hiện đại hóa hạ tầng đô thị, hướng tới mục tiêu xây dựng các công trình thông minh, an toàn và tiết kiệm năng lượng bền vững.
