Đề tài nghiên cứu tổng hợp xúc tác NiO/γ-Al2O3 trong phòng thí nghiệm

Nghiên cứu tổng hợp xúc tác NiO/γ-Al2O3 là một lĩnh vực quan trọng trong hóa học vật liệu. 66 trang · Trường Đại học Công Nghiệp Hà Nội.

• Người hướng dẫn: TS. Nguyễn Thị Thu Thủy
• Trường học: Trường Đại học Công Nghiệp Hà Nội
• Chuyên ngành: Công nghệ Hóa
• Đề tài: Nghiên cứu tổng hợp xúc tác NiO/γ-Al2O3 trong phòng thí nghiệm
• Loại tài liệu: khóa luận tốt nghiệp
• Địa điểm: Hà Nội

Mục lục chi tiết

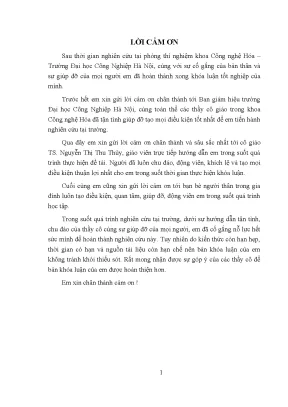

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu chung về nhôm oxit
• 1.2. Định nghĩa và sự hình thành nhôm oxit
• 1.3. Phân loại nhôm oxit
• 1.3.1. Phân loại dựa vào nhiệt độ chuyển hóa từ nhôm hydroxit
• 1.3.2. Phân loại theo cấu trúc
• 1.4. Cấu trúc của nhôm oxit
• 1.5. Bề mặt riêng của nhôm oxit
• 1.6. Tính axit của nhôm oxit
• 1.7. Giới thiệu về γ-Al2O3
• 1.8. Các phương pháp tổng hợp nhôm oxit
• 1.8.1. Tổng quan về phương pháp kết tủa
• 1.8.2. Đặc điểm của phương pháp
• 1.8.3. Tổng quan phương pháp tổng hợp NiO/γ-Al2O3
• 1.8.4. Định hướng ứng dụng của xúc tác NiO/γ-Al2O3 trong phản ứng oxy hóa P-Xylen
• 1.9. Ứng dụng của nhôm oxit
• 1.9.1. Ứng dụng của Gamma-nhôm oxit trong công nghệ lọc hoá dầu
• 1.9.2. Ứng dụng làm chất xúc tác
• 1.9.3. Ứng dụng nhôm oxit làm chất mang
• 1.9.4. Ứng dụng trong vấn đề xử lý ô nhiễm môi trường
• 1.9.5. Ứng dụng làm chất hấp phụ
• 1.9.6. Ứng dụng của NiO/γ-Al2O3
• 1.10. Tình hình nghiên cứu ở trong nước
• 2. CHƯƠNG 2: THỰC NGHIỆM
• 2.1. Điều chế NiO/γ-Al2O3
• 2.2. Hóa chất và dụng cụ cần thiết
• 2.3. Dụng cụ và thiết bị
• 2.4. Quy trình điều chế γ-Al2O3
• 2.4.1. Giai đoạn điều chế dung dịch Natrialuminat
• 2.4.2. Giai đoạn tạo kết tủa
• 2.4.3. Lọc rửa SO42-
• 2.5. Quy trình điều chế NiO/γ-Al2O3
• 2.6. Phương pháp phân tích
• 2.6.1. Phương pháp quang phổ nhiễu xạ tia X (XRD)
• 2.6.2. Phương pháp hiển vi điện tử quét (SEM)
• 2.6.3. Phương pháp BET
• 2.6.4. Phương pháp phân tích nhiệt
• 2.6.5. Phương pháp phân tích nhiệt trọng lượng (TGA)
• 2.6.6. Phương pháp phân tích nhiệt vi sai (DTA)
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Tổng hợp γ-Al2O3
• 3.2. Kết quả phân tích nhiệt mẫu Boehmite
• 3.3. Phân tích cấu trúc của Al2O3 bằng phương pháp XRD
• 3.4. Phân tích hình thái cấu trúc của Al2O3 bằng ảnh hiển vi điện tử quét (SEM)
• 3.5. Xác định diện tích bề mặt riêng và đặc trưng mao quản bằng phương pháp BET
• 3.5.1. Diện tích bề mặt riêng
• 3.5.2. Kích thước mao quản
• 3.5.3. Phân bố đường kính mao quản
• 3.5.4. Đường đẳng nhiệt hấp phụ và nhả hấp phụ
• 3.6. Tổng hợp NiO/γ-Al2O3
• 3.7. Kết quả phân tích nhiễu xạ tia X (XRD)
• 3.8. Kết quả phân tích hiển vi điện tử quét (SEM)
• 3.9. Kết quả phân tích bằng phương pháp BET
• 3.9.1. Diện tích bề mặt riêng
• 3.9.2. Kích thước mao quản
• 3.9.3. Thể tích mao quản
• 3.9.4. Đường đẳng nhiệt hấp phụ và nhả hấp phụ
• 3.9.5. Phân bố đường kính mao quản
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu tổng hợp xúc tác NiO γ Al2O3

Nghiên cứu tổng hợp xúc tác NiO/γ-Al2O3 là một lĩnh vực quan trọng trong hóa học vật liệu. γ-Al2O3 được biết đến với tính chất xúc tác cao và khả năng hấp phụ tốt. Việc tổng hợp xúc tác này không chỉ giúp nâng cao hiệu suất trong các phản ứng hóa học mà còn mở ra nhiều ứng dụng trong công nghiệp. Nghiên cứu này sẽ cung cấp cái nhìn tổng quan về các phương pháp tổng hợp, tính chất và ứng dụng của NiO/γ-Al2O3.

1.1. Định nghĩa và vai trò của xúc tác NiO γ Al2O3

Xúc tác NiO/γ-Al2O3 là sự kết hợp giữa NiO và γ-Al2O3, tạo ra một vật liệu có khả năng xúc tác vượt trội. NiO đóng vai trò là chất xúc tác chính, trong khi γ-Al2O3 là chất mang giúp tăng cường diện tích bề mặt và tính ổn định của xúc tác. Sự kết hợp này giúp tối ưu hóa các phản ứng hóa học trong ngành công nghiệp.

1.2. Tính chất và ứng dụng của NiO γ Al2O3

Xúc tác NiO/γ-Al2O3 có nhiều tính chất nổi bật như diện tích bề mặt lớn, khả năng hấp phụ tốt và tính ổn định cao. Những tính chất này giúp xúc tác này được ứng dụng rộng rãi trong các quá trình oxy hóa, đặc biệt trong ngành công nghiệp chế biến dầu khí và hóa chất.

II. Thách thức trong nghiên cứu tổng hợp NiO γ Al2O3

Mặc dù có nhiều lợi ích, việc tổng hợp NiO/γ-Al2O3 cũng gặp phải một số thách thức. Các vấn đề như kiểm soát kích thước hạt, độ đồng nhất của xúc tác và khả năng tái sử dụng là những yếu tố cần được xem xét. Nghiên cứu này sẽ phân tích các thách thức chính và đề xuất giải pháp để cải thiện quy trình tổng hợp.

2.1. Kiểm soát kích thước hạt trong tổng hợp

Kích thước hạt của NiO/γ-Al2O3 ảnh hưởng trực tiếp đến hiệu suất xúc tác. Việc kiểm soát kích thước hạt là một thách thức lớn trong quá trình tổng hợp. Các phương pháp như điều chỉnh nhiệt độ và thời gian nung có thể được áp dụng để đạt được kích thước hạt mong muốn.

2.2. Độ đồng nhất và tính ổn định của xúc tác

Độ đồng nhất của xúc tác NiO/γ-Al2O3 là yếu tố quan trọng để đảm bảo hiệu suất trong các phản ứng hóa học. Việc nghiên cứu các phương pháp tổng hợp khác nhau có thể giúp cải thiện tính đồng nhất và ổn định của xúc tác trong quá trình sử dụng.

III. Phương pháp tổng hợp NiO γ Al2O3 hiệu quả

Có nhiều phương pháp tổng hợp NiO/γ-Al2O3, trong đó phương pháp kết tủa được sử dụng phổ biến nhất. Phương pháp này cho phép kiểm soát tốt các điều kiện tổng hợp, từ đó tạo ra xúc tác với tính chất mong muốn. Nghiên cứu này sẽ trình bày chi tiết về các phương pháp tổng hợp và ưu nhược điểm của từng phương pháp.

3.1. Phương pháp kết tủa trong tổng hợp NiO γ Al2O3

Phương pháp kết tủa là một trong những phương pháp hiệu quả nhất để tổng hợp NiO/γ-Al2O3. Quá trình này bao gồm việc hòa tan nhôm trong dung dịch kiềm, sau đó axit hóa để tạo kết tủa. Kết tủa này sẽ được nung để thu được γ-Al2O3 và NiO.

3.2. Phương pháp sol gel trong tổng hợp NiO γ Al2O3

Phương pháp sol-gel cũng là một lựa chọn tốt để tổng hợp NiO/γ-Al2O3. Phương pháp này cho phép tạo ra các hạt có kích thước nhỏ và đồng nhất, từ đó nâng cao hiệu suất xúc tác. Tuy nhiên, quy trình này thường phức tạp hơn và yêu cầu điều kiện kiểm soát nghiêm ngặt.

IV. Ứng dụng thực tiễn của xúc tác NiO γ Al2O3

Xúc tác NiO/γ-Al2O3 có nhiều ứng dụng thực tiễn trong ngành công nghiệp, đặc biệt trong các quá trình oxy hóa và xử lý khí thải. Nghiên cứu này sẽ trình bày các ứng dụng cụ thể và kết quả nghiên cứu liên quan đến hiệu suất của xúc tác trong các phản ứng hóa học.

4.1. Ứng dụng trong ngành công nghiệp dầu khí

Trong ngành công nghiệp dầu khí, NiO/γ-Al2O3 được sử dụng làm chất xúc tác trong các quá trình chuyển hóa hydrocacbon. Xúc tác này giúp nâng cao hiệu suất và chất lượng sản phẩm, đồng thời giảm thiểu ô nhiễm môi trường.

4.2. Ứng dụng trong xử lý khí thải

Xúc tác NiO/γ-Al2O3 cũng được ứng dụng trong xử lý khí thải, giúp loại bỏ các hợp chất độc hại. Nghiên cứu cho thấy xúc tác này có khả năng hoạt động hiệu quả trong các điều kiện khác nhau, từ đó góp phần bảo vệ môi trường.

V. Kết luận và triển vọng nghiên cứu xúc tác NiO γ Al2O3

Nghiên cứu tổng hợp xúc tác NiO/γ-Al2O3 đã chỉ ra nhiều tiềm năng trong ứng dụng công nghiệp. Tuy nhiên, vẫn còn nhiều thách thức cần được giải quyết để tối ưu hóa quy trình tổng hợp và nâng cao hiệu suất xúc tác. Triển vọng nghiên cứu trong tương lai sẽ tập trung vào việc cải thiện các phương pháp tổng hợp và mở rộng ứng dụng của xúc tác này.

5.1. Hướng nghiên cứu trong tương lai

Hướng nghiên cứu trong tương lai sẽ tập trung vào việc phát triển các phương pháp tổng hợp mới, nhằm cải thiện tính chất và hiệu suất của NiO/γ-Al2O3. Các nghiên cứu này sẽ giúp mở rộng ứng dụng của xúc tác trong nhiều lĩnh vực khác nhau.

5.2. Tầm quan trọng của nghiên cứu xúc tác NiO γ Al2O3

Nghiên cứu xúc tác NiO/γ-Al2O3 không chỉ có ý nghĩa trong việc nâng cao hiệu suất trong các phản ứng hóa học mà còn góp phần bảo vệ môi trường. Việc phát triển xúc tác này sẽ giúp giảm thiểu ô nhiễm và nâng cao hiệu quả trong sản xuất công nghiệp.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Nhôm oxit ($\text{Al}_2\text{O}_3$), đặc biệt là dạng $\gamma\text{-Al}_2\text{O}_3$ (gamma-alumina), là vật liệu rắn có diện tích bề mặt riêng lớn, độ bền cơ, bền nhiệt cao và sở hữu các tâm axit hoạt tính trên bề mặt. Trong công nghiệp chế biến hóa dầu và xử lý môi trường, $\gamma\text{-Al}_2\text{O}_3$ đóng vai trò thiết yếu khi vừa làm chất xúc tác trực tiếp, vừa làm chất mang cho các kim loại và oxit kim loại hoạt tính.

Tại Việt Nam, nguồn tài nguyên nhôm (quặng Bauxite) có trữ lượng ước tính khoảng 2,4 tỷ tấn, cùng hệ thống mỏ cao lanh phong phú tại Quảng Ninh, Yên Bái, Lạng Sơn. Tuy nhiên, năng lực sản xuất trong nước còn nhiều hạn chế: Nhà máy Hóa chất Tân Bình chủ yếu cung cấp nhôm hydroxit kỹ thuật dạng thương phẩm; Công ty Hóa chất cơ bản Miền Nam vận hành dây chuyền sản xuất nhôm oxit kỹ thuật công suất 400 tấn/năm bằng công nghệ lò con thoi gián đoạn nhưng chất lượng sản phẩm chưa đáp ứng tiêu chuẩn làm chất mang hoặc xúc tác hóa học. Phần lớn các nhà máy lọc hóa dầu, sản xuất phân đạm và hóa chất trong nước vẫn phải nhập khẩu toàn bộ $\gamma\text{-Al}_2\text{O}_3$ hoạt tính. Do đó, việc nghiên cứu quy trình công nghệ điều chế $\gamma\text{-Al}_2\text{O}_3$ và hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$ từ nguồn nhôm hydroxit bằng phương pháp kết tủa là yêu cầu cấp thiết về mặt kỹ thuật và kinh tế.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài bao gồm:

1. Tổng quan về vật liệu nhôm oxit, các phương pháp tổng hợp và khảo sát định hướng ứng dụng của hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$ trong phản ứng oxy hóa p-xylen.
2. Nghiên cứu xác lập quy trình tổng hợp $\gamma\text{-Al}_2\text{O}_3$ từ tiền chất nhôm hydroxit bằng phương pháp kết tủa.
3. Phân tích, đánh giá các đặc trưng cấu trúc và tính chất hóa lý của $\gamma\text{-Al}_2\text{O}_3$ thu được.
4. Nghiên cứu quy trình tổng hợp hệ xúc tác oxit kim loại mang $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$ bằng phương pháp tẩm ướt.
5. Đánh giá chi tiết các đặc trưng tính chất hóa lý của vật liệu xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Tiền chất Boehmite ($\text{AlO(OH)}$), nhôm oxit hoạt tính dạng $\gamma\text{-Al}_2\text{O}_3$, muối niken nitrat $\text{Ni(NO}_3)_2\cdot 6\text{H}_2\text{O}$ và hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$.
• Phạm vi thực nghiệm: Nghiên cứu được thực hiện tại Phòng thí nghiệm Khoa Công nghệ Hóa – Trường Đại học Công nghiệp Hà Nội; các phép đo đặc trưng hóa lý được phối hợp đo đạc tại Viện Hóa học (Phòng Hóa Phân tích, Phòng Hóa lý, Phòng Hóa Vô cơ) thuộc Viện Hàn lâm Khoa học và Công nghệ Việt Nam, Viện Kỹ thuật Nhiệt đới và Khoa Hóa học – Trường Đại học Khoa học Tự nhiên.

---

Cơ sở lý thuyết và phương pháp

Khóa luận thuộc loại hình nghiên cứu thực nghiệm hóa vô cơ và vật liệu xúc tác. Tác giả đã kết hợp tổng quan lý thuyết chuyển pha khoáng chất nhôm với các kỹ thuật phân tích hóa lý hiện đại.

Khung lý thuyết và mô hình áp dụng

• Cấu trúc tinh thể và tính chất pha của nhôm oxit: Tinh thể $\gamma\text{-Al}_2\text{O}_3$ kết tinh trong hệ lập phương với mạng tinh thể cấu trúc spinel khuyết tật, ion $\text{Al}^{3+}$ phân bố đồng thời ở các hốc tứ diện và bát diện trong mạng ôxy bó chặt. Quá trình chuyển pha nhiệt diễn ra theo chuỗi từ nhôm hydroxit dạng Boehmite ($\text{AlO(OH)}$) chuyển hóa thành $\gamma\text{-Al}_2\text{O}_3$ ở dải nhiệt độ 450–600°C trước khi chuyển thành các dạng pha nhiệt độ cao ($\delta$, $\theta$, $\alpha\text{-Al}_2\text{O}_3$) trên 900–1000°C.
• Bản chất tâm axit bề mặt: Bề mặt $\gamma\text{-Al}_2\text{O}_3$ tồn tại hai dạng tâm axit: tâm axit Lewis (tạo bởi các cation $\text{Al}^{3+}$ chưa bão hòa phối trí trong hốc khuyết, có khả năng nhận cặp electron) và tâm axit Brønsted (tạo bởi các nhóm $\text{-OH}$ liên kết bề mặt, có khả năng nhường proton).
• Mô hình hấp phụ và phân bố mao quản: Áp dụng phương trình đẳng nhiệt Brunauer – Emmett – Teller (BET) để xác định diện tích bề mặt riêng và mô hình Barrett – Joyner – Halenda (BJH) trên nhánh giải hấp phụ để tính toán thể tích, kích thước và phân bố đường kính mao quản trung bình (mesoporous).

Phương pháp nghiên cứu thực nghiệm

• Phương pháp hóa học điều chế vật liệu:
  • Phương pháp kết tủa qua dung dịch Natri aluminat ($\text{NaAlO}_2$) phản ứng với axit $\text{H}_2\text{SO}_4$ để thu nhận kết tủa Boehmite tinh thể, sau đó nung chuyển pha thành $\gamma\text{-Al}_2\text{O}_3$.
  • Phương pháp tẩm ướt kết hợp nhiệt phân để phân tán oxit niken ($\text{NiO}$) lên chất mang $\gamma\text{-Al}_2\text{O}_3$.
• Hệ thống phương pháp phân tích đặc trưng hóa lý:
  • Phân tích nhiệt vi sai (DTA) và nhiệt trọng lượng (TGA): Xác định các giai đoạn mất khối lượng, nhiệt độ bay hơi nước tự do, nước liên kết cấu trúc và các điểm chuyển pha nhiệt của Boehmite.
  • Quang phổ nhiễu xạ tia X (XRD): Nhận diện thành phần pha tinh thể, kiểm tra độ chuyển pha hoàn toàn từ Boehmite sang $\gamma\text{-Al}_2\text{O}_3$ và sự kết tinh của pha $\text{NiO}$.
  • Kính hiển vi điện tử quét (SEM): Quan sát hình thái học bề mặt, cấu trúc dạng phiến và kích thước hạt của Boehmite, $\gamma\text{-Al}_2\text{O}_3$ và $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$.
  • Phương pháp hấp phụ đẳng nhiệt $\text{N}_2$ (BET/BJH): Đo diện tích bề mặt riêng, thể tích mao quản và đường kính mao quản xốp.

---

Nội dung chính theo từng chương

CHƯƠNG 1: TỔNG QUAN

Chương 1 tổng thuật các cơ sở lý thuyết về cấu trúc, tính chất lý hóa, các dạng thù hình của nhôm oxit và phân tích tiềm năng ứng dụng của $\gamma\text{-Al}_2\text{O}_3$ cùng hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$:

• Đặc trưng lý hóa và phân loại nhôm oxit: Tác giả phân loại nhôm oxit theo hai tiêu chí: theo nhiệt độ chuyển hóa (nhóm nhiệt độ thấp dưới 600°C gồm $\gamma$, $\eta$, $\chi\text{-Al}_2\text{O}_3$; nhóm nhiệt độ cao 900–1000°C gồm $\delta$, $\kappa$, $\theta$, $\alpha\text{-Al}_2\text{O}_3$) và theo cấu trúc mạng lưới (nhóm $\alpha$ mạng bát diện bó chặt; nhóm $\beta$ mạng bó chặt luân phiên; nhóm $\gamma$ mạng khối bó chặt).
• So sánh 3 phương pháp tổng hợp $\text{Al}_2\text{O}_3$ trong công nghiệp:
  • Phương pháp kết tủa: Sử dụng tiền chất $\text{NaAlO}_2$ kết tủa với axit, quy trình đơn giản, chi phí nguyên liệu thấp, diện tích bề mặt đạt 50–300 $\text{m}^2/\text{g}$, phù hợp triển khai sản xuất trong nước.
  • Phương pháp sol-gel: Dùng nhôm alkoxide hòa tan trong n-propanol, thủy phân có xúc tác axit nitric, già hóa 3 ngày.
  • Phương pháp sol-gel có chất định hướng cấu trúc: Dùng polyme Pluronic trong ethanol kết hợp nhôm tri-tert-butoxide và $\text{HCl}$.
• Định hướng ứng dụng của $\gamma\text{-Al}_2\text{O}_3$ trong công nghiệp và môi trường:
  • Quá trình Claus: Xúc tác chuyển hóa $\text{H}_2\text{S}$ thành lưu huỳnh đơn chất ($\text{S}$) với hiệu suất thu hồi đạt trên 97% ($2\text{H}_2\text{S} + \text{SO}_2 \rightarrow 3\text{S} + 2\text{H}_2\text{O}$).
  • Quá trình Reforming xúc tác: Đóng vai trò chất mang kết hợp kim loại quý để nâng cao chỉ số octan của phân đoạn xăng.
  • Tổng hợp Dimetyl ete (DME): Xúc tác cho phản ứng khử nước của metanol tạo DME – nhiên liệu sạch thay thế diesel có chỉ số cetan 55–60 và nhiệt độ bắt lửa 235°C.
  • Quá trình Cracking xúc tác tầng sôi (FCC) và khử lưu huỳnh (HDS): Làm chất mang tăng khả năng khuếch tán hydrocacbon nặng, bẫy tạp chất vanadi, nitơ và phân tán pha hoạt tính Co-Mo hoặc Ni-Mo.
  • Xử lý ô nhiễm nguồn nước: Hấp phụ ion Florua trong nước ngầm (đưa về khoảng nồng độ an toàn 0,7–1,2 mg/L, tránh nguy cơ giòn răng khi $<0,7\text{ mg/L}$ hoặc mòn men răng/độc thận khi $>1,5\text{ mg/L}$).
• Tổng quan phản ứng oxy hóa p-xylen: Đánh giá hướng dị thể hóa xúc tác phức niken trên các chất mang mao quản trung bình nhằm thay thế xúc tác đồng thể trong sản xuất axit terephthalic, giúp khắc phục hiện tượng kết tủa tâm hoạt tính và đơn giản hóa khâu tách lọc, tái sinh xúc tác.

---

CHƯƠNG 2: THỰC NGHIỆM

Chương 2 mô tả chi tiết danh mục nguyên liệu, dụng cụ, thiết bị và các bước vận hành quy trình chế tạo mẫu:

STT	Tên hóa chất	Công thức hóa học	Vai trò trong thực nghiệm
1	Nhôm hydroxit	$\text{Al(OH)}_3$	Nguồn cấp nhôm ban đầu
2	Natri hydroxit	$\text{NaOH}$	Pha dung dịch kiềm 25% để hòa tan $\text{Al(OH)}_3$
3	Axit sunfuric	$\text{H}_2\text{SO}_4$	Dung dịch axit 25% dùng để kết tủa tạo Boehmite
4	Nước cất	$\text{H}_2\text{O}$	Dung môi pha chế và lọc rửa sạch ion tạp chất
5	Niken (II) nitrat hexahidrat	$\text{Ni(NO}_3)_2\cdot 6\text{H}_2\text{O}$	Muối tiền chất tạo pha oxit kim loại $\text{NiO}$

• Quy trình tổng hợp $\gamma\text{-Al}_2\text{O}_3$:
  1. Điều chế dung dịch $\text{NaAlO}_2$: Hòa tan $\text{Al(OH)}_3$ vào dung dịch $\text{NaOH}$ 25% ở nhiệt độ thường, khuấy đều đảm bảo $\text{pH} > 12$, sau đó bổ sung nước cất để nồng độ $\text{NaAlO}_2$ đạt 150 g/L.
  2. Tạo kết tủa Boehmite: Nhỏ giọt chậm dung dịch $\text{H}_2\text{SO}_4$ 25% vào dung dịch aluminat ở nhiệt độ 80°C, khuấy liên tục và kiểm tra pH định kỳ mỗi phút một lần. Khống chế tốc độ nhỏ giọt để duy trì $\text{pH} = 8\div 9$. Khi kết thúc quá trình tạo kết tủa, đưa pH về mức trung hòa ($\text{pH} = 7$).
  3. Già hóa kết tủa: Thực hiện trong tủ sấy kín ở nhiệt độ 90°C trong thời gian 2 giờ để kích thích sự phát triển tinh thể $\text{AlO(OH)}$.
  4. Lọc và rửa tạp chất $\text{SO}_4^{2-}$: Lọc hút chân không, sử dụng 4–5 lít nước cất cho mỗi 100 g $\text{Al(OH)}_3$ ban đầu. Kiểm tra độ sạch ion $\text{SO}_4^{2-}$ trong nước rửa bằng phản ứng thử với dung dịch $\text{BaCl}_2$ ($\text{Ba}^{2+} + \text{SO}_4^{2-} \rightarrow \text{BaSO}_4\downarrow$).
  5. Sấy và nung chuyển pha: Sấy tách nước tự do ở 100°C trong 15–24 giờ; sau đó gia nhiệt nung trong tủ nung ở 550°C trong 5 giờ để tách nước liên kết và chuyển hoàn toàn thành $\gamma\text{-Al}_2\text{O}_3$.
• Quy trình tổng hợp hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$:
  • Hòa tan muối $\text{Ni(NO}_3)_2\cdot 6\text{H}_2\text{O}$ vào lượng nước vừa đủ để đạt nồng độ 25% khối lượng.
  • Tẩm dung dịch muối niken lên bột $\gamma\text{-Al}_2\text{O}_3$ đến khi hỗn hợp có độ sệt đồng nhất.
  • Sấy khô hỗn hợp ở 100°C trong 15–24 giờ để tách nước tự do.
  • Nung mẫu ở nhiệt độ 550°C trong 5 giờ để nhiệt phân muối nitrat thành oxit $\text{NiO}$. Toàn bộ chu trình tẩm – sấy – nung được thực hiện lặp lại 2 lần.
• Thông số thiết bị phân tích:
  • Kính hiển vi điện tử quét: Thiết bị Jeol 5410 LV tại Viện Kỹ thuật Nhiệt đới.
  • Phép đo diện tích bề mặt và cấu trúc xốp: Thiết bị đo diện tích bề mặt đa cổng tại Phòng Hóa lý – Viện Hóa học.
  • Phép đo phân tích nhiệt vi sai và nhiệt trọng lượng (DTA-TGA): Thực hiện tại Phòng Hóa Vô cơ – Viện Hóa học.

---

CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN

Chương 3 trình bày các kết quả thực nghiệm về phân tích nhiệt, nhiễu xạ tia X, ảnh vi cấu trúc SEM và các đặc tính mao quản của vật liệu:

1. Kết quả phân tích nhiệt mẫu Boehmite (TGA/DTA)

• Phân tích TGA: Từ nhiệt độ phòng đến 250°C, khối lượng mẫu giảm 1,019 mg (tương ứng mất 27,924% khối lượng), quy cho sự bay hơi của nước hấp phụ tự do và một phần nước liên kết yếu. Trong khoảng 250–340°C, khối lượng mẫu tương đối ổn định. Từ 340°C đến gần 500°C, mẫu tiếp tục mất 0,252 mg (tương ứng 6,912% khối lượng) do quá trình khử nước cấu trúc và phân hủy nhiệt hoàn toàn của Boehmite.
• Phân tích DTA (tốc độ gia nhiệt 10°C/phút): Xuất hiện hiệu ứng thu nhiệt ($\Delta T$ âm) tại 247,44°C liên quan đến quá trình thoát ẩm ban đầu. Đỉnh thu nhiệt mạnh xuất hiện tại 300,63°C phản ánh sự phá vỡ mạng hydroxyl cấu trúc. Từ 450°C đến 800°C, giá trị $\Delta T$ duy trì âm, khẳng định phản ứng chuyển pha thu nhiệt diễn ra liên tục.

2. Phân tích cấu trúc pha bằng phương pháp XRD

• Mẫu Boehmite nung ở 450°C trong 5 giờ: Phổ XRD xuất hiện các pic cường độ mạnh đặc trưng của pha Boehmite chuẩn, chưa xuất hiện các pic đặc trưng của pha tinh thể $\text{Al}_2\text{O}_3$ (do sai lệch nhiệt độ của cảm biến buồng nung).
• Mẫu Boehmite nung ở 550°C trong 5 giờ: Các pic đặc trưng của Boehmite biến mất hoàn toàn, phổ XRD xuất hiện các pic nhiễu xạ đặc trưng trùng khớp với giản đồ chuẩn của $\gamma\text{-Al}_2\text{O}_3$, khẳng định sự chuyển pha hoàn toàn sang gamma-alumina.

3. Phân tích hình thái học bề mặt bằng ảnh SEM

• Hạt Boehmite: Ảnh SEM cho thấy các hạt có dạng hình phiến phẳng, bề mặt tương đối bằng phẳng và phân bố cấp hạt rõ rệt, kích thước hạt dao động trong khoảng rộng từ 13 $\mu\text{m}$ đến 26 $\mu\text{m}$.
• Hạt $\gamma\text{-Al}_2\text{O}_3$: Tiếp tục duy trì dạng hình phiến của tiền chất (hiệu ứng giả hình), kích thước bề rộng hạt đạt khoảng 20–28 $\mu\text{m}$ và độ dày phiến hạt đạt 2,7–5 $\mu\text{m}$.

4. Đặc trưng cấu trúc mao quản của $\gamma\text{-Al}_2\text{O}_3$ (BET/BJH)

• Diện tích bề mặt riêng theo mô hình BET đạt $174\text{ m}^2/\text{g}$.
• Đường kính mao quản trung bình đạt $5{,}925\text{ nm}$ (thuộc nhóm vật liệu có cấu trúc mao quản trung bình - mesopore).
• Tổng thể tích mao quản của mẫu đạt $0{,}259\text{ cm}^3/\text{g}$.
• Đường phân bố kích thước mao quản tính toán theo phương pháp BJH từ nhánh giải hấp cho thấy vật liệu có độ xốp đồng đều.

5. Kết quả phân tích hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$

• Phổ XRD khảo sát các mẫu nung ở 550°C, 650°C và 750°C xác định sự hiện diện của pha tinh thể $\text{NiO}$ và mức độ tương tác giữa pha hoạt tính với chất mang $\gamma\text{-Al}_2\text{O}_3$. Sự biến đổi màu sắc mẫu từ 550°C đến 750°C phản ánh sự thay đổi trạng thái phối trí và kích thước tinh thể oxit niken.
• Ảnh SEM và đường đẳng nhiệt hấp phụ/giải hấp BET xác nhận các hạt $\text{NiO}$ được phân tán trên bề mặt chất mang hình phiến, làm thay đổi nhẹ diện tích bề mặt và thể tích mao quản so với chất mang ban đầu.

---

Kết quả và đóng góp

Kết quả chính đạt được

1. Xác lập điều kiện công nghệ điều chế $\gamma\text{-Al}_2\text{O}_3$: Thiết lập quy trình kết tủa tối ưu với các thông số: nồng độ dung dịch $\text{NaAlO}_2$ 150 g/L ($\text{pH} > 12$); nhiệt độ kết tủa 80°C; kiểm soát $\text{pH} = 8\div 9$ bằng $\text{H}_2\text{SO}_4$ 25%; già hóa ở 90°C trong 2 giờ; rửa sạch ion $\text{SO}_4^{2-}$ bằng 4–5 lít nước cất/100g sản phẩm; sấy 100°C trong 24 giờ và nung chuyển pha ở 550°C trong 5 giờ.
2. Thông số đặc trưng của vật liệu $\gamma\text{-Al}_2\text{O}_3$: Sản phẩm thu được có dạng hình phiến phẳng (rộng 20–28 $\mu\text{m}$, dày 2,7–5 $\mu\text{m}$), diện tích bề mặt riêng BET đạt $174\text{ m}^2/\text{g}$, đường kính mao quản trung bình $5{,}925\text{ nm}$ và thể tích mao quản $0{,}259\text{ cm}^3/\text{g}$.
3. Chế tạo thành công hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$: Tổng hợp thành công hệ xúc tác chứa oxit niken trên chất mang gamma-alumina qua phương pháp tẩm ướt lặp lại 2 chu trình sấy (100°C) và nung (550°C), đồng thời khảo sát sự ổn định cấu trúc ở các nhiệt độ 550°C, 650°C và 750°C.

Đóng góp thực tiễn và tính mới

• Khóa luận đã hệ thống hóa quy trình thực nghiệm điều chế $\gamma\text{-Al}_2\text{O}_3$ độ tinh khiết cao từ nhôm hydroxit kỹ thuật sẵn có trong nước bằng phương pháp kết tủa axit – kiềm có kiểm soát pH chặt chẽ.
• Cung cấp bộ dữ liệu thực nghiệm toàn diện (DTA-TGA, XRD, SEM, BET/BJH) về quá trình chuyển pha từ Boehmite sang $\gamma\text{-Al}_2\text{O}_3$ và cơ chế hình thành hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$, tạo cơ sở kỹ thuật định hướng ứng dụng trong phản ứng oxy hóa p-xylen tạo axit terephthalic và các quá trình lọc hóa dầu.

---

Hạn chế và hướng nghiên cứu tiếp

• Hạn chế:
  • Quy mô thực nghiệm mới dừng lại ở mức phòng thí nghiệm mẻ nhỏ, chưa khảo sát ở quy mô pilot hoặc bán công nghiệp.
  • Chưa tiến hành nghiên cứu công đoạn tạo hình hạt xúc tác (dạng viên trụ, cầu hoặc hạt ép đùn) – yêu cầu bắt buộc khi đưa vật liệu vào làm việc trong các thiết bị phản ứng tầng sôi hoặc tầng cố định.
  • Hoạt tính xúc tác trong phản ứng oxy hóa p-xylen mới dừng ở mức định hướng và thiết lập điều kiện khảo sát vi lượng, chưa có số liệu đánh giá độ chuyển hóa và độ chọn lọc chi tiết theo thời gian phản ứng dài hạn.
• Hướng phát triển tiếp theo:
  • Nghiên cứu hoàn thiện công đoạn tạo hạt và nâng cao độ bền cơ học của hạt xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$.
  • Thử nghiệm phản ứng oxy hóa p-xylen trên hệ thiết bị dòng vi lượng liên tục ở 390°C, phân tích sản phẩm định lượng trên sắc ký khí HP 6890 để đánh giá hoạt tính và khả năng tái sinh xúc tác.
  • Mở rộng quy trình tổng hợp lên quy mô pilot để tiến tới sản xuất thương mại thay thế nhôm oxit hoạt tính nhập ngoại.

---

Giá trị tham khảo

• Đối tượng thụ hưởng: Sinh viên, học viên cao học và cán bộ nghiên cứu chuyên ngành Công nghệ Hóa học, Kỹ thuật Hóa dầu, Khoa học Vật liệu và Công nghệ Môi trường.
• Nội dung tham khảo giá trị:
  • Quy trình thực nghiệm Chương 2: Cung cấp phương pháp chi tiết từng bước về cách điều chỉnh pH, tốc độ nhỏ giọt axit, chế độ già hóa và kỹ thuật rửa loại triệt để ion $\text{SO}_4^{2-}$ bằng $\text{BaCl}_2$.
  • Phương pháp luận phân tích đặc trưng hóa lý Chương 3: Là tài liệu tham khảo chuẩn mực về cách phân tích và đối sánh kết quả phổ DTA/TGA, XRD, ảnh hiển vi SEM và đường đẳng nhiệt BET/BJH cho vật liệu oxit vô cơ mao quản trung bình.

---

Câu hỏi thường gặp

1. Tại sao mẫu Boehmite nung ở 450°C chưa chuyển hóa thành $\gamma\text{-Al}_2\text{O}_3$?

Theo lý thuyết, Boehmite chuyển hóa thành $\gamma\text{-Al}_2\text{O}_3$ ở nhiệt độ từ 450°C trở lên. Tuy nhiên, kết quả phân tích XRD cho thấy mẫu nung tại 450°C trong 5 giờ vẫn giữ nguyên các pic chuẩn của Boehmite và chưa xuất hiện pic $\text{Al}_2\text{O}_3$. Hiện tượng này được tác giả giải thích là do sai số nhiệt độ của cảm biến nhiệt trong lò nung phòng thí nghiệm (nhiệt độ thực tế của mẫu chưa đạt mức 450°C). Khi nâng nhiệt độ nung lên 550°C trong 5 giờ, mẫu đã chuyển hóa hoàn toàn sang pha $\gamma\text{-Al}_2\text{O}_3$.

2. Quy trình kiểm tra và loại bỏ ion $\text{SO}_4^{2-}$ trong giai đoạn kết tủa được tiến hành như thế nào?

Sự hiện diện của ion tạp chất $\text{SO}_4^{2-}$ làm suy giảm đáng kể diện tích bề mặt riêng và thể tích lỗ xốp của sản phẩm. Tác giả đã tiến hành lọc hút chân không và rửa kết tủa bằng nước cất với định mức từ 4 đến 5 lít nước cho mỗi 100 g $\text{Al(OH)}_3$ ban đầu. Nước rửa thải lần cuối được kiểm tra bằng dung dịch $\text{BaCl}_2$; quá trình rửa kết thúc khi không còn xuất hiện kết tủa trắng $\text{BaSO}_4$.

3. Các thông số cấu trúc mao quản xốp của $\gamma\text{-Al}_2\text{O}_3$ tổng hợp được là bao nhiêu?

Phân tích hấp phụ đẳng nhiệt $\text{N}_2$ theo phương pháp BET và BJH cho thấy $\gamma\text{-Al}_2\text{O}_3$ thu được có diện tích bề mặt riêng đạt $174\text{ m}^2/\text{g}$, đường kính mao quản trung bình là $5{,}925\text{ nm}$ và tổng thể tích mao quản đạt $0{,}259\text{ cm}^3/\text{g}$.

4. Các giai đoạn mất khối lượng của Boehmite trên đường cong TGA diễn ra như thế nào?

Quá trình phân tích nhiệt trọng lượng (TGA) của Boehmite ghi nhận 2 giai đoạn mất khối lượng chính:

• Giai đoạn 1 (từ nhiệt độ phòng đến 250°C): Mất 1,019 mg, tương ứng giảm 27,924% khối lượng do bay hơi nước hấp phụ tự do và nước liên kết bề mặt.
• Giai đoạn 2 (từ 340°C đến gần 500°C): Mất thêm 0,252 mg, tương ứng giảm 6,912% khối lượng do sự phân hủy mạng hydroxyl và chuyển pha nhiệt thành oxit nhôm.

5. Hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$ được định hướng thử nghiệm phản ứng oxy hóa p-xylen với các thông số nào?

Phản ứng oxy hóa p-xylen trên hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$ được định hướng tiến hành trên sơ đồ dòng vi lượng ở nhiệt độ 390°C. Các thông số vận hành gồm: tốc độ dòng khí tổng 12 L/h; nồng độ p-xylen $5{,}5\text{ g/m}^3$; nồng độ hơi nước $14\text{ g/m}^3$; nồng độ $\text{H}_2\text{S}$ $16{,}7\text{ g/m}^3$; khối lượng mẫu xúc tác 1,0 g và phân tích thành phần sản phẩm bằng máy sắc ký khí HP 6890.

---

Kết luận

Khóa luận tốt nghiệp đã nghiên cứu thành công quy trình tổng hợp vật liệu nhôm oxit hoạt tính dạng $\gamma\text{-Al}_2\text{O}_3$ và hệ xúc tác $\text{NiO/}\gamma\text{-Al}_2\text{O}_3$ bằng phương pháp kết tủa từ nguồn nguyên liệu nhôm hydroxit. Sản phẩm $\gamma\text{-Al}_2\text{O}_3$ sau khi nung ở 550°C đạt độ tinh khiết cao, cấu trúc hạt dạng phiến đồng đều với diện tích bề mặt riêng $174\text{ m}^2/\text{g}$ và đường kính mao quản trung bình $5{,}925\text{ nm}$. Các kết quả phân tích DTA/TGA, XRD, SEM và BET đã làm sáng tỏ quy luật chuyển pha nhiệt và cấu trúc xốp của vật liệu, tạo tiền đề thực nghiệm vững chắc cho việc phát triển xúc tác dị thể phục vụ công nghiệp chế biến dầu khí và xử lý môi trường tại Việt Nam.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN 1. GIỚI THIỆU CHUNG VỀ NHÔM OXIT 1. Định nghĩa và sự hình thành nhôm oxit Nhôm oxit là một hợp chất hóa học của nhôm và oxy với công thức hóa học Al2O3. Nó còn được biết đến với tên gọi Alumina trong cộng đồng các ngành khai khoáng, gốm sứ, và khoa học vật liệu.

Nhôm ôxit là chất rắn, màu trắng, không tan và không tác dụng với nước. Nóng chảy ở nhiệt độ rất cao (trên 2000 0C), có hệ số giãn nở nhiệt 0. Trong vỏ quả đất, Al2O3 tồn tại dưới dạng tinh thể Al2O3 khan hoặc quặng nhôm oxit không nguyên chất. Tinh thể Nhôm oxit trong suốt không màu hoặc có màu, một phần dùng làm đồ nữ trang, một phần dùng chế tạo các chi tiết trong các ngành kĩ thuật chính xác, như chân kính đồng hồ, máy phát laze.

Nhôm oxit lẫn tạp chất có độ rắn cao, được dùng làm vật liệu mài (đá mài, bột giấy ráp, bột đánh bóng.) Trong công nghiệp, nhôm oxit hoạt tính được sử dụng rộng rãi, đặc biệt trong công nghiệp dầu khí: chất hấp phụ trong quá trình chế biến khí thiên nhiên, chất mang xúc tác hoặc xúc tác trong quá trình chế biến các phân đoạn dầu mỏ và xúc tác cho phản ứng chuyển hoá hydrocacbon. Diện tích bề mặt riêng, phân bố lỗ xốp và độ axit là các yếu tố quan trọng của nhôm oxit khi ứng dụng trong công nghiệp dầu khí.1: Nhôm oxit thô. Phân loại nhôm oxit 1. Phân loại dựa vào nhiệt độ chuyển hóa từ nhôm hydroxit Nhôm oxit được phân loại dựa vào nhiệt độ chuyển hoá từ hydroxit và được chia thành: + Nhôm oxit được tạo thành ở nhiệt độ thấp (Al 2O3.nH2O) 0 < n < 0,6; chúng được tạo thành ở nhiệt độ không vượt quá 6000ºC và được gọi là nhóm Gama Nhôm oxit, gồm có: ,  và -Al2O3.

+ Nhôm oxit tạo thành ở nhiệt độ cao từ 900 đến 1000 ºC được gọi là nhóm delta nhôm oxit (Al2O3), gồm ,  và  Al2O3. Phân loại theo cấu trúc + Nhóm : Có cấu trúc mạng lưới bát diện bó chặt, nhóm này duy nhất chỉ có - Al2O3. + Nhóm : Có cấu trúc mạng lưới bó chặt luân phiên, nhóm này có - Al2O3, trong đó gồm oxit kim loại kiềm, kiềm thổ và sản phẩm phân huỷ Gibbsit có cùng họ cấu trúc  và - Al2O3. + Nhóm : Với cấu trúc mạng khối bó chặt, trong đó bao gồm sản phẩm phân huỷ nhôm hydroxit dạng Bayerit, Nordstrandit, và Boehmite.

Nhóm này bao gồm , -Al2O3 được tạo thành ở nhiệt độ thấp và , -Al2O3 tạo thành ở nhiệt độ cao. Nhìn chung, trong các quá trình xúc tác và hấp phụ người ta thường sử dụng nhôm -Al2O3, trong khuôn khổ của đồ án này tập trung nghiên cứu nhôm -Al2O3 (phân loại theo cấu trúc) và nhóm các nhôm oxit tạo thành ở nhiệt độ thấp.  - Al2O3 Khối lượng riêng của - Al2O3: 2,503,60 g/cm3. - Al2O3 được tạo thành khi nung Bayerit ở nhiệt độ lớn hơn 230 oC, cấu trúc của - Al2O3 gần giống như cấu trúc của - Al2O3 và được ổn định bằng 13 một số ít nước tinh thể.

Tuy nhiên lượng nước dư trong -Al2O3 nhỏ hơn trong - Al2O3 Khi nung lượng nước dư trong - Al2O3 tồn tại đến 900oC. -Al2O3 và -Al2O3 khác nhau về kích thước lỗ xốp, bề mặt riêng, tính axit. Mặc dù chúng có số tâm axit như nhau, nhưng lực axit ở -Al2O3 lớn hơn. - Al2O3 kết tinh trong khối lập phương, mạng tinh thể thuộc dạng spinel.

Trong cấu trúc tinh thể của -Al2O3 ion nhôm Al3+ phân bố chủ yếu trong khối tứ diện, đối với -Al2O3 phần lớn Al3+ ở khối bát diện. -Al2O3 khác với - Al2O3 ở mức độ cấu trúc trật tự hơn và cấu trúc oxy bó chặt hơn. Trong khoảng nhiệt độ 800- 850oC, -Al2O3 chuyển hoá thành -Al2O3.  -Al2O3 Khối lượng riêng của -Al2O3: 3,00 g/cm3 -Al2O3 tạo thành trong quá trình nung Gibbsit trong không khí hoặc nitơ ở nhiệt độ 230 - 300oC.

Có ý kiến cho rằng -Al2O3 là trạng thái trung gian của quá trình kết tinh -Al2O3, -Al2O3 kết tinh trong hệ lục diện, ô mạng cơ sở là giả lập phương. Nguyên tử nhôm nằm trong bát diện được bó chặt bằng các nguyên tử ôxy. Khi nung tới nhiệt độ 800 - 1000 oC, -Al2O3 biến đổi thành -Al2O3  -Al2O3 Khối lượng riêng của -Al2O3: 3,2  3,77 g/cm3 Khối lượng riêng của -Al2O3 bằng 72% của - Al2O3 Dạng -Al2O3 không tìm thấy trong tự nhiên mà nó được tạo thành khi nung Gibbsit, Bayerit, Nordstrandit và Bemit ở nhiệt độ khoảng 400  600oC hay trong quá trình phân huỷ muối nhôm từ 900  950oC. Nhiều thí nghiệm đã chứng minh rằng -Al2O3 chứa một lượng nhỏ nước trong cấu trúc ngay cả khi chúng được nung lâu ở nhiệt độ xấp xỉ 1000oC.

Khi nung ở 1000oC trong 12 giờ thấy lượng nước tinh thể còn lại khoảng 0,2%. 14 Có thể chuyển hoá một phần hoặc hoàn toàn -Al2O3 thành -Al2O3 không cần nung nóng mà chỉ cần tác động bằng sóng va chạm có áp suất và thời gian tác động khác nhau. Nguyên nhân làm chuyển pha ở đây là tăng nội năng và thay đổi cấu trúc không gian hoàn thiện của mạng tinh thể -Al2O3. Trên bề mặt của -Al2O3 còn tồn tại hai loại tâm axit, đó là tâm axit Lewis và tâm Bronsted.

Tâm axit Lewis có khả năng tiếp nhận điện tử từ phân tử chất hấp phụ, còn tâm axit Bronsted có khả năng nhường proton cho phân tử chất hấp phụ. Tính axit của -Al2O3 liên quan với sự có mặt của các lỗ trống trên bề mặt của nó với số cấu trúc khác nhau trong cấu trúc của spinel. Tính bazơ do ion nhôm trong lỗ trống mang điện tích dương không bão hoà quyết định. Qua nghiên cứu sơ đồ phân huỷ nhiệt ta thấy có sự chuyển pha -Al2O3 sang các dạng nhôm oxit khác do đó trong quá trình điều chế cần có chế độ nhiệt độ thích hợp để thu được - Al2O3 có hàm lượng tinh thể cao.

Cấu trúc của nhôm oxit Cấu trúc của nhôm ôxit được xây dựng từ các đơn lớp của các quả cầu bị bó chặt. Lớp này có dạng tâm đối mà ở đó mọi ion O 2- được định vị ở vị trí 1 như hình. Lớp tiếp theo được phân bố trên lớp thứ nhất, ở đó tất cả những quả cầu thứ hai nằm ở vị trí lõm sâu của lớp thứ nhất như hình vẽ (vị trí 2). Lớp thứ 3 có thể được phân bố ở vị trí như lớp thứ nhất, và tiếp tục như vậy thứ tự phân bố của kiểu cấu trúc này là : 1,2; 1,2 …hoặc được phân bố trên những hố sâu khác của lớp thứ nhất vị trí 3, còn lớp thứ 4 lại được phân bố như vị trí 1, thứ tự phân bố của cấu trúc này : 1,2,3; 1,2,3… 15 Hình 1.2: Cấu trúc khối của nhôm oxit Vị trí của các ion Al3+: Các cation Al3+ nhất thiết được phân bố trong không gian giữa các lớp bó chặt anion.

Lỗ hổng duy nhất mà ion Al3+ có thể phân bố là ở giữa 2 lớp. Khả năng, các ion Al3+ nằm ở vị trí trên lỗ hổng tứ diện hoặc nằm ở vị trí tâm bát diện. Xét lớp oxy thứ hai của oxit trong vị trí 2 phân bố trên Al 3+. Nếu tiếp tục sắp xếp bằng phương pháp này : O 2-, Al3+, O2-,và Al3+ trong sự bó chặt lục giác như trường hợp thì thấy rằng có bao nhiêu vị trí dành cho cation thì có bấy nhiêu vị trí dành cho O2- ở lớp anion.

Sự bố trí này không thoả mãn tính trung hoà điện tích. Để thoả mãn độ trung hoà điện tích thì cần thiết trống 1 trong 3 vị trí của cation.3: Vị trí của ion Al3+ trong cấu trúc bó chặt anion 16 Ở trường hợp khi có mặt Hydro (H) trong  và -Al2O3 các ion nhôm nằm trong khối tứ diện còn proton không nằm trong lỗ trống tứ diện mà nằm trên bề mặt trong dạng nhóm OH. Suy diễn ra rằng một trong 8 ion O 2- nằm trên bề mặt trong dạng OH-. Điều đó có nghĩa tinh thể bé và phần lớn các nhóm OH- nằm trên bề mặt.

Giả thiết này phù hợp với kết quả thực nghiệm thu được  và -Al2O3 có diện tích bề mặt lớn và trên bề mặt chứa nhiều OH - liên kết. Các nhôm oxit khác nhau về tỷ lệ ion nhôm trong khối bát diện và tứ dịên, cũng như mức độ bao bọc đối xứng ion Al 3+ trong lỗ trống tứ và bát diện. -Al2O3 chứa ion Al3+ trong tứ diện lớn hơn trong -Al2O3. Đặc điểm cấu trúc bề mặt của nhôm oxit có vai trò quan trọng trong xúc tác.

Do nhôm oxit có cấu trúc lớp nên có thể trên mỗi bề mặt chỉ có một dạng xác định bề mặt tinh thể. -Al2O3 có độ axit lớn hơn do mật độ Al3+ lớn hơn trong vị trí tứ diện trên bề mặt. Trong quá trình nung nhôm oxit đến khoảng 900oC, gần như toàn bộ nước được giải phóng, kéo theo sự thay đổi cơ bản nước bề mặt. Rõ ràng ở đây đồng thời xảy ra sự tuơng tác giữa các bề mặt tinh thể tạo nên tinh thể lớn hơn.

Bề mặt các ôxit hoàn toàn mất proton, do vậy chúng được cấu tạo hoàn toàn từ các ion O2- và các lỗ trống anion. Nhiều tính chất của chúng khác hẳn với Nhôm oxit khác. Bề mặt riêng của nhôm oxit Thông thường diện tích bề mặt riêng của nhôm oxit khoảng từ 100-300 m2/g. Diện tích bề mặt riêng của -Al2O3 khoảng từ 150-280 m2/g còn diện tích bề mặt riêng của - Al2O3 rất bé chỉ khoảng vài m2/g.

-Al2O3 là một loại vật liệu có mao quản trung bình, từ trước đến nay có rất ít những chất xúc tác mang trên chất mang Al2O3 có diện tích bề mặt lớn hơn 300 m2/g. Theo Lippen, Bayerit và Gibbsit ban đầu có diện tích bề mặt riêng thấp khoảng 3-5 m2/g, trái lại dạng gel Boehmite có thể có diện tích bề mặt riêng lớn. -Al2O3 đi từ gel Boehmite có diện tích bề mặt riêng khoảng 280-325 m2/g, dạng -Al2O3 và -Al2O3 cũng được tạo thành từ dạng gel Boehmite và 17 có diện tích bề mặt trong khoảng 100-150 m2/g. Dạng Al2O3 có diện tích bề mặt lớn có thể đi từ Gibbsit và phụ thuộc vào nhiệt độ và thời gian nung, diện tích bề mặt có thể đạt tới 300 m 2/g.

- Al2O3 có diện tích bề mặt lớn có thể được điều chế bằng phương pháp nung gel Boehmite ở 1000 0C trong một khoảng thời gian nhất định. Tính axit của nhôm oxit Trên bề mặt nhôm oxit hydrat hoá toàn phần, tồn tại một số tâm axit Bronsted do có nhóm OH-. Bề mặt của -Al2O3 và -Al2O3 có tâm axit Lewis, không có tâm Bronsted, -Al2O3 và -Al2O3, phụ thuộc vào mức độ dehydrat hoá có cả hai loại tâm axit.
