Tổng quan nghiên cứu

Theo ước tính của ngành ăn mòn học thế giới, khoảng 10% tổng sản lượng kim loại sản xuất hàng năm bị phá hủy hoàn toàn do các quá trình ăn mòn tự nhiên. Tại Việt Nam, với hơn 3.000 km đường bờ biển cùng khí hậu nhiệt đới gió mùa nóng ẩm, độ ẩm trung bình trên 80% và nồng độ muối cao, tốc độ suy thoái của kết cấu thép cacbon diễn ra vô cùng khốc liệt. Sự phá hủy này gây tổn thất kinh tế ước tính hàng nghìn tỷ đồng mỗi năm cho các ngành công nghiệp trọng điểm như dầu khí, xây dựng cầu cảng và giao thông hàng hải.

Biện pháp bảo vệ bề mặt phổ biến và kinh tế nhất hiện nay là sử dụng màng sơn phủ hữu cơ trên nền nhựa epoxy. Tuy nhiên, các lớp sơn phủ truyền thống chỉ duy trì tuổi thọ bảo vệ trung bình từ 5 đến 10 năm. Con số này thấp hơn nhiều so với yêu cầu vận hành từ 30 đến 50 năm của các công trình biển. Để gia tăng tuổi thọ màng phủ, các hợp chất cromat và photphat từng được sử dụng phổ biến làm chất ức chế ăn mòn. Dù vậy, ion crom hóa trị sáu gây ô nhiễm môi trường nghiêm trọng và đe dọa trực tiếp đến sức khỏe con người.

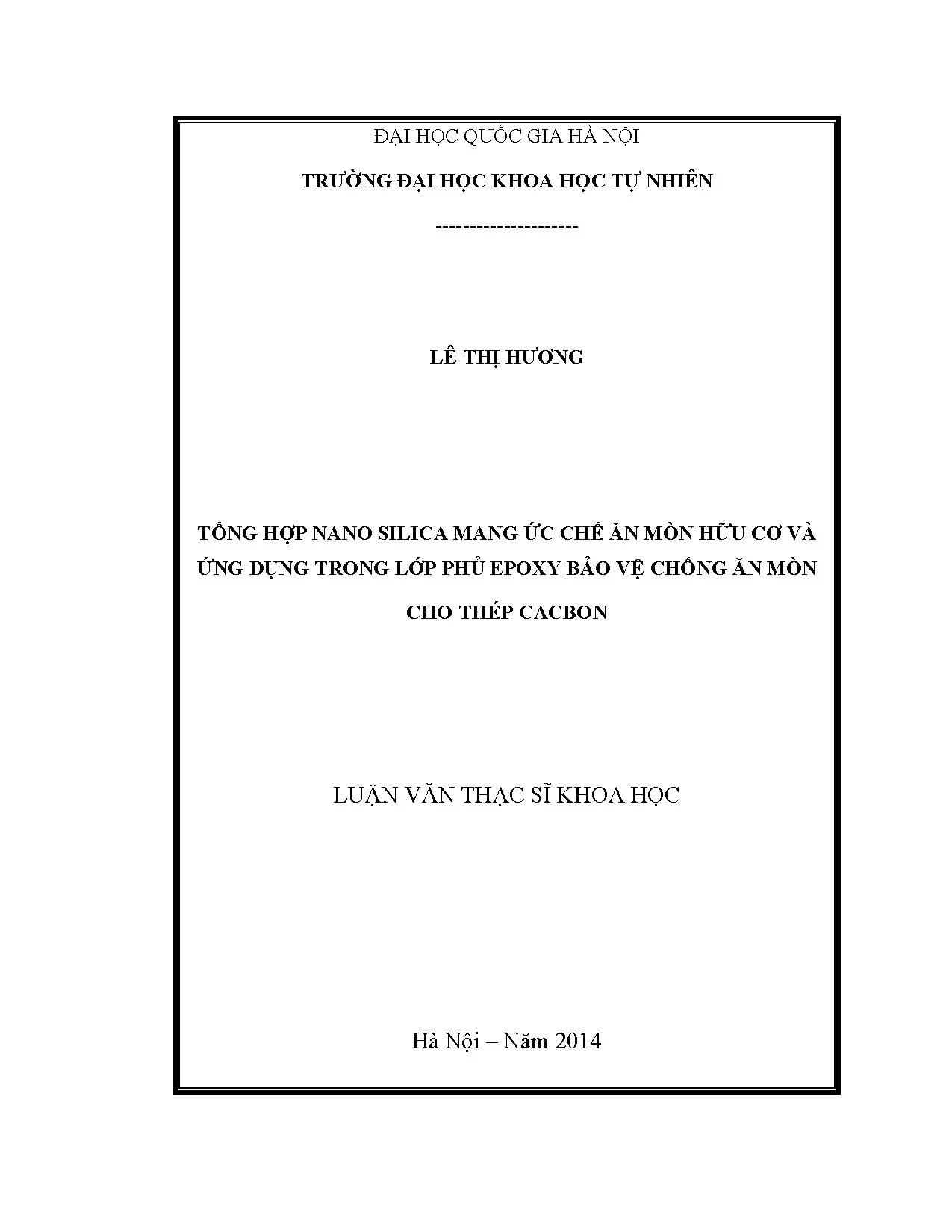

Xuất phát từ thực tiễn cấp bách đó, luận văn tập trung giải quyết bài toán: Tổng hợp vật liệu nano silica mang chất ức chế ăn mòn hữu cơ thân thiện với môi trường nhằm gia cường khả năng chống ăn mòn cho màng sơn epoxy bảo vệ thép cacbon. Mục tiêu cụ thể là biến tính hạt nano silica bằng polyetylenimin (PEI), sau đó nạp các phân tử ức chế hữu cơ gồm axit 4-amino-2-hydroxybenzoic (ABA) và axit 2-benzothiazolylthio-succinic (BTSA). Hệ phụ gia nano sau đó được phân tán vào lớp phủ epoxy ở hàm lượng tối ưu 3% khối lượng. Quá trình đánh giá hiệu năng bảo vệ được thực hiện liên tục trong 84 ngày ngâm mẫu tại môi trường xâm thực mô phỏng dung dịch NaCl 3%, hướng tới việc kéo dài chu kỳ bảo trì kết cấu kim loại lên gấp nhiều lần.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của thuyết ăn mòn điện hóa kim loại trong dung dịch điện li. Quá trình ăn mòn thép cacbon bao gồm phản ứng oxy hóa tại anot giải phóng điện tử của sắt và phản ứng khử oxy tại catot trong môi trường trung tính hoặc kiềm nhẹ. Sự chênh lệch điện thế cục bộ trên bề mặt thép hình thành vô số vi pin điện hóa, dẫn đến sự hòa tan liên tục của nền kim loại.

Thuyết thứ hai được vận dụng là thuyết ức chế ăn mòn hấp phụ và thụ động hóa bề mặt. Các hợp chất hữu cơ chứa dị tố như nitơ, oxy và lưu huỳnh có khả năng tạo liên kết phối trí với các orbital d trống của nguyên tử sắt. Quá trình này hình thành một lớp màng chelate bảo vệ mỏng ngăn cản sự khuếch tán của oxy và nước tới bề mặt kim loại.

Bên cạnh đó, nghiên cứu tích hợp thuyết vật liệu compozit nền polymer và cơ chế giải phóng thông minh. Các khái niệm cốt lõi bao gồm: phương pháp sol-gel thủy phân tetraetyl ortosilicat (TEOS), phản ứng đa ngưng tụ hình thành mạng lưới không gian ba chiều vô định hình của silica, cơ chế gắn kết tĩnh điện của polyme phân nhánh polyetylenimin (PEI), và hiệu ứng cản trở vật lý của hạt nano đối với sự xâm nhập của ion clorua.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu thực nghiệm sơ cấp thu thập từ hệ thống phân tích hiện đại tại Viện Kỹ thuật nhiệt đới và các phòng thí nghiệm chuyên ngành. Bộ mẫu thử nghiệm gồm 10 mẫu thép cacbon có kích thước chuẩn 10 cm x 15 cm x 0,1 cm cho mỗi hệ công thức sơn. Phương pháp chọn mẫu áp dụng theo quy trình chuẩn hóa bề mặt: mài cơ học bằng giấy ráp độ mịn 400, tẩy dầu mỡ bằng cồn tuyệt đối và sấy khô trước khi tạo màng.

Quy trình chế tạo mẫu sử dụng phương pháp quay ly tâm màng sơn (spin-coating) trên máy chuyên dụng nhằm kiểm soát độ dày màng sơn khô đồng đều tuyệt đối ở mức 28 ± 3 µm. Phương pháp phân tích được lựa chọn gồm:

  • Phổ hồng ngoại biến đổi Fourier (FTIR) đo trong dải sóng từ 4000 cm⁻¹ đến 400 cm⁻¹ nhằm xác định chính xác các nhóm chức hóa học Si-O-Si, Si-OH, -NH và C=O.
  • Kính hiển vi điện tử quét phát xạ trường (SEM) đánh giá kích thước hạt nano trong khoảng 10 đến 25 nm và mức độ phân tán của hạt trong nền epoxy.
  • Phân tích nhiệt trọng lượng (TGA) từ nhiệt độ phòng đến 800°C với tốc độ gia nhiệt chuẩn xác để định lượng tỷ lệ nạp chất hữu cơ lên chất mang vô cơ.
  • Đo phổ tổng trở điện hóa (EIS) với hệ 3 điện cực trong dải tần số 100 kHz đến 10 mHz tại diện tích tiếp xúc 28 cm² ngâm dung dịch NaCl 3%. Đây là phương pháp không phá hủy mẫu, cho phép phân tích tách biệt điện trở màng sơn ($R_f$), điện dung màng ($C_f$), và điện trở truyền điện tích ($R_p$).
  • Kiểm tra cơ lý bằng phép đo độ bám dính theo tiêu chuẩn ASTM D-4541 và đo độ bền va đập theo tiêu chuẩn ISO D-58675 sau 14 ngày đóng rắn hoàn toàn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, quá trình tổng hợp sol-gel đã tạo ra các hạt nano silica hình cầu đồng đều với kích thước ban đầu từ 10 đến 15 nm. Khi phủ lớp polyme đệm PEI, kích thước hạt tăng lên 15 đến 20 nm. Phân tích TGA xác nhận hàm lượng PEI bọc trên bề mặt nano silica đạt mức 9,3% khối lượng, tạo điều kiện thuận lợi cho việc hấp phụ các chất ức chế tiếp theo.

Thứ hai, dung lượng mang chất ức chế hữu cơ của nano silica biến tính đạt hiệu suất rất cao. Cụ thể, hàm lượng axit 4-amino-2-hydroxybenzoic (ABA) hấp phụ lên hệ hạt đạt khoảng 18,6% khối lượng. Đối với axit 2-benzothiazolylthio-succinic (BTSA), hàm lượng hấp phụ đạt tới 24,4% khối lượng. Kích thước hạt sau khi hấp phụ chất ức chế duy trì ổn định trong khoảng 15 đến 25 nm mà không xảy ra hiện tượng kết tụ lớn.

Thứ ba, khả năng chống ăn mòn của lớp phủ epoxy chứa 3% nano silica biến tính vượt trội hoàn toàn so với màng epoxy nguyên bản. Sau 84 ngày ngâm liên tục trong dung dịch NaCl 3%, giá trị điện trở màng ($R_f$) của mẫu chứa nano SiO2-PEI-BTSA và SiO2-PEI-ABA vẫn duy trì ở mức cao trên 10⁸ Ω.cm². Trong khi đó, mẫu epoxy trắng không có chất độn bị suy giảm điện trở màng xuống dưới mức 10⁵ Ω.cm² chỉ sau 35 ngày ngâm, tức là giảm hơn 1.000 lần (tương đương mức suy giảm hơn 99,9%).

Thứ tư, các chỉ tiêu cơ lý của màng sơn nanocompozit được cải thiện đáng kể. Độ bám dính kéo đứt theo tiêu chuẩn ASTM D-4541 tăng thêm khoảng 25% so với mẫu trắng. Độ bền va đập đo theo tiêu chuẩn ISO D-58675 đạt giá trị tải trọng tối đa mà không xuất hiện bất kỳ vết nứt, bong tróc hay rạn vỡ cơ học nào trên bề mặt thép.

Thảo luận kết quả

Các tập dữ liệu điện hóa được mô tả chi tiết thông qua các biểu đồ phổ Nyquist và giản đồ Bode theo thời gian ngâm 7, 35 và 84 ngày. Trên giản đồ Nyquist, mẫu epoxy chứa nano silica biến tính thể hiện bán kính cung điện trở ở tần số thấp rất lớn, phản ánh điện trở phân cực ($R_p$) cao và dòng ăn mòn cực thấp. Ngược lại, mẫu đối chứng không có phụ gia nhanh chóng xuất hiện cung bán nguyệt thứ hai ở tần số thấp chỉ sau một thời gian ngắn, chứng minh dung dịch điện li đã tiếp xúc trực tiếp với bề mặt kim loại.

Nguyên nhân của sự cải thiện vượt bậc này đến từ cơ chế tác động kép. Về mặt vật lý, các hạt nano silica với diện tích bề mặt lớn đã điền đầy các lỗ xốp tế vi trong cấu trúc lưới epoxy, kéo dài quãng đường khuếch tán của nước, oxy và ion xâm thực Cl⁻. Về mặt hóa học, lớp PEI đóng vai trò như một khoang chứa thông minh. Khi màng sơn phát sinh vi khuyết tật và ion Cl⁻ thâm nhập, các phân tử BTSA hoặc ABA được giải phóng có kiểm soát, nhanh chóng di chuyển đến các vị trí anot và catot để tạo màng phức chelate thụ động hóa bề mặt sắt.

So sánh với các nghiên cứu sử dụng hạt độn silica kích thước micromet thông thường, vật liệu nano biến tính hữu cơ không chỉ khắc phục triệt để hiện tượng lắng cặn, tách pha mà còn tăng cường khả năng tương hợp tuyệt vời giữa pha vô cơ và nền nhựa hữu cơ.

Đề xuất và khuyến nghị

Thứ nhất, chuẩn hóa quy trình công nghệ tổng hợp hạt nano silica biến tính PEI mang chất ức chế BTSA và ABA ở quy mô pilot từ 50 đến 100 kg mỗi mẻ. Mục tiêu là duy trì độ đồng đều kích thước hạt dưới 30 nm và hiệu suất hấp phụ chất ức chế trên 20% khối lượng. Thời gian thực hiện đề xuất trong 12 tháng, do Viện Kỹ thuật nhiệt đới chủ trì phối hợp với các cơ sở chuyển giao công nghệ hóa chất.

Thứ hai, tối ưu hóa công thức phối trộn sơn công nghiệp ở quy mô nhà máy với tỷ lệ nano silica biến tính trong khoảng 2,5% đến 3,5% khối lượng. Giải pháp này nhằm đảm bảo độ nhớt sơn đạt chuẩn thi công phun sơn áp lực cao, giúp giảm từ 15% đến 20% chi phí tiêu hao dung môi pha loãng. Thời gian hoàn thành trong vòng 6 tháng bởi phòng nghiên cứu phát triển (R&D) của các doanh nghiệp sản xuất sơn.

Thứ ba, thiết lập chương trình thử nghiệm ăn mòn tự nhiên tại các trạm thử nghiệm khí quyển biển khắc nghiệt như Hòn Dấu, Đồ Sơn hoặc Vũng Tàu. Thời gian theo dõi thực địa tối thiểu 24 đến 36 tháng nhằm thu thập đầy đủ dữ liệu lão hóa quang hóa, tác động của tia tử ngoại (UV) kết hợp sương muối, làm cơ sở bảo hành công trình thực tế.

Thứ tư, xây dựng bộ tiêu chuẩn cơ sở và quy chuẩn kỹ thuật cho dòng sơn phủ nanocompozit tự phục hồi thân thiện môi trường không chứa gốc cromat. Đơn vị thực hiện là Bộ Khoa học và Công nghệ phối hợp cùng Hiệp hội Sơn và Mực in Việt Nam trong giai đoạn 2026-2028, nhằm hoàn thiện khung pháp lý thúc đẩy thương mại hóa vật liệu xanh.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất là các nhà khoa học, nghiên cứu sinh và học viên cao học chuyên ngành Hóa vô cơ, Khoa học vật liệu và Kỹ thuật hóa học. Luận văn cung cấp tài liệu tham khảo chuyên sâu về kỹ thuật sol-gel, phương pháp biến tính bề mặt hạt nano đa lớp và phương pháp phân tích điện hóa hiện đại EIS.

Nhóm thứ hai là các kỹ sư nghiên cứu và phát triển sản phẩm (R&D) tại các tập đoàn sản xuất sơn phủ công nghiệp, sơn tàu biển và sơn bảo vệ kết cấu thép. Dữ liệu thực nghiệm giúp rút ngắn thời gian thử nghiệm công thức sơn chống ăn mòn hiệu năng cao không độc hại.

Nhóm thứ ba là các nhà thầu thi công, tư vấn giám sát và chủ đầu tư các dự án hạ tầng cầu cảng, giàn khoan dầu khí ngoài khơi, nhà máy nhiệt điện ven biển. Luận văn cung cấp cơ sở kỹ thuật để lựa chọn giải pháp màng phủ nanocompozit giúp kéo dài chu kỳ bảo trì từ 5 năm lên trên 15 năm, tiết kiệm hàng chục tỷ đồng chi phí sửa chữa định kỳ.

Nhóm thứ tư là các cơ quan quản lý nhà nước về môi trường và tiêu chuẩn đo lường chất lượng. Tài liệu này cung cấp luận cứ khoa học thực tiễn để ban hành các quy định hạn chế chất ức chế gốc cromat độc hại, thúc đẩy lộ trình chuyển đổi sang công nghệ hóa học xanh.

Câu hỏi thường gặp

Tại sao cần biến tính nano silica qua lớp polyme đệm PEI trước khi nạp chất ức chế?

Hạt nano silica nguyên bản có mật độ nhóm silanol (Si-OH) phân cực cao, dễ bị kết tụ và khó liên kết trực tiếp với các phân tử hữu cơ. Lớp đệm polyetylenimin (PEI) mang nhiều nhóm amin mạch nhánh (-NH, -NH2) giúp phân tán hạt trong môi trường nước, đồng thời tạo lực hút tĩnh điện và liên kết phối trí mạnh mẽ để giữ chặt các phân tử axit hữu cơ như ABA và BTSA với hàm lượng cao từ 18% đến 24%.

Sự khác biệt về hiệu quả chống ăn mòn giữa phụ gia chứa ABA và BTSA là gì?

Cả hai chất ức chế đều mang lại hiệu quả bảo vệ vượt trội sau 84 ngày thử nghiệm điện hóa trong môi trường muối. Tuy nhiên, hệ nano SiO2-PEI-BTSA cho giá trị tổng trở ở tần số thấp ($|Z|_{100\text{ mHz}}$) và điện trở màng ($R_f$) cao hơn nhờ cấu trúc dị vòng benzothiazole chứa cả nitơ và lưu huỳnh, tạo liên kết phối trí chelate Fe-BTSA bền vững hơn trên bề mặt thép so với gốc carboxylate của ABA.

Phép đo tổng trở điện hóa EIS mang lại ưu thế gì so với phương pháp thử nghiệm phun sương muối truyền thống?

Phép đo tổng trở điện hóa (EIS) là phương pháp không phá hủy mẫu, cho phép theo dõi liên tục động học quá trình thẩm thấu của dung dịch điện li qua màng sơn theo thời gian thực. Kỹ thuật này giúp phân tách chính xác các thông số vật lý của màng phủ như điện trở màng ($R_f$), điện dung màng ($C_f$) và thông số phản ứng ăn mòn tại mặt phân giới kim loại như điện trở phân cực ($R_p$), điều mà phương pháp phun muối không định lượng được.

Việc bổ sung 3% nano silica biến tính có làm suy giảm độ bám dính của sơn epoxy không?

Hoàn toàn không. Ngược lại, hàm lượng 3% nano silica phân tán đồng đều đã tương tác tốt với mạng lưới polyme epoxy, giúp giảm ứng suất nội sinh trong quá trình đóng rắn. Kết quả thử nghiệm theo tiêu chuẩn ASTM D-4541 cho thấy độ bám dính kéo đứt của màng sơn tăng khoảng 25%, đồng thời độ bền va đập theo tiêu chuẩn ISO D-58675 vẫn đạt mức bảo vệ hoàn hảo không bong tróc.

Giải pháp sử dụng nano silica biến tính có khả thi về mặt chi phí sản xuất thương mại không?

Quy trình tổng hợp sol-gel sử dụng tiền chất TEOS và các hóa chất hữu cơ phổ biến với quy trình phản ứng ở nhiệt độ vừa phải (80°C), không đòi hỏi thiết bị áp suất cao phức tạp. Với tỷ lệ phối trộn chỉ chiếm 3% tổng khối lượng màng sơn nhưng kéo dài tuổi thọ bảo vệ lên gấp nhiều lần, giải pháp này mang lại hiệu quả kinh tế - kỹ thuật vượt trội khi tính toán trên toàn bộ vòng đời công trình.

Kết luận

  • Tổng hợp thành công hạt nano silica đơn phân tán có đường kính đồng đều từ 10 đến 15 nm bằng phương pháp sol-gel từ tiền chất TEOS.
  • Thiết lập thành công quy trình biến tính bề mặt hai giai đoạn với 9,3% PEI, nạp thành công 18,6% chất ức chế ABA và 24,4% chất ức chế BTSA lên chất mang nano.
  • Nâng cao vượt bậc khả năng chống ăn mòn của màng sơn epoxy trên thép cacbon, duy trì điện trở màng trên 10⁸ Ω.cm² sau 84 ngày ngâm dung dịch NaCl 3%, cao hơn 1.000 lần so với mẫu sơn epoxy đối chứng.
  • Tối ưu hóa đồng thời các đặc tính cơ lý của lớp phủ với độ bám dính tăng 25% và độ bền va đập đạt tiêu chuẩn kỹ thuật cao.
  • Phát triển thành công hệ vật liệu nanocompozit thông minh, thân thiện với môi trường, mở ra hướng đi thay thế hoàn toàn các chất ức chế độc hại gốc cromat trong công nghiệp sơn phủ bảo vệ công trình biển.

Kế hoạch tiếp theo là mở rộng quy mô thử nghiệm thực địa ngoài trời và tối ưu hóa dây chuyền sản xuất công nghiệp trong giai đoạn 12 đến 24 tháng tới. Các doanh nghiệp và viện nghiên cứu quan tâm có thể kết nối chuyển giao công nghệ để đưa hệ vật liệu tiên tiến này vào ứng dụng thực tiễn ngay hôm nay.
