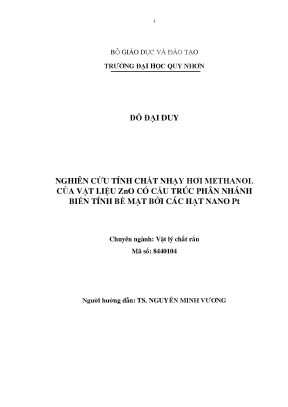

Nghiên Cứu Tính Chất Nhạy Hơi Methanol Của Vật Liệu ZnO Biến Tính Bề Mặt Bởi Hạt Nano Pt

Nghiên cứu tính chất nhạy hơi methanol của vật liệu ZnO biến tính bề mặt bằng hạt nano Pt, mở ra hướng đi mới trong ứng dụng cảm biến.

• Tác giả: Đỗ Đại Duy
• Người hướng dẫn: TS. Nguyễn Minh Vương
• Trường học: Trường Đại Học Quy Nhơn
• Chuyên ngành: Vật Lý Chất Rắn
• Đề tài: Nghiên Cứu Tính Chất Nhạy Hơi Methanol Của Vật Liệu ZnO Biến Tính Bề Mặt Bởi Hạt Nano Pt
• Loại tài liệu: luận văn
• Năm xuất bản: 2019
• Địa điểm: Bình Định

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Giới thiệu chung về cảm biến khí
• 1.2. Vai trò của cảm biến khí
• 1.3. Ứng dụng của cảm biến khí
• 1.4. Cảm biến khí độ dẫn dựa trên vật liệu SMOs
• 1.4.1. Cấu trúc cảm biến khí trở hóa
• 1.4.2. Các đặc trưng của cảm biến khí bán dẫn
• 1.4.3. Thời gian đáp ứng và hồi phục
• 1.4.4. Giới hạn đo khí
• 1.4.5. Ảnh hưởng của nhiệt độ đến độ đáp ứng khí
• 1.4.6. Ảnh hưởng của bức xạ tử ngoại (UV) đến độ đáp ứng khí
• 1.5. Động học phản ứng khí bề mặt của khí khử
• 1.6. Mô hình dẫn của cảm biến khí dây nano để phát hiện khí khử
• 1.7. Vật liệu ZnO
• 1.7.1. Giới thiệu về ZnO
• 1.7.2. Ứng dụng của ZnO
• 1.7.3. Các phương pháp tổng hợp vật liệu ZnO
• 1.7.3.1. Phương pháp thủy nhiệt
• 1.7.3.2. Phương pháp đốt cháy
• 1.7.4. Các dạng thù hình của vật liệu nano ZnO
• 1.7.4.1. Nano ZnO dạng hạt (ZnO Nanoparticles)
• 1.7.4.2. Nano ZnO dạng thanh (ZnO Nanorods)
• 1.7.4.3. Nano ZnO dạng dây (ZnO Nanowire)
• 1.7.4.4. Nano ZnO dạng sợi (ZnO nanofibers)
• 1.7.4.5. Nano ZnO dạng ống (ZnO nanotubes)
• 1.7.4.6. Nano ZnO phân nhánh (ZnO hierarchical)
• 1.8. Tính chất nhạy khí của vật liệu nano ZnO
• 1.8.1. Cảm biến dựa trên nền vật liệu nano ZnO là cảm biến kiểu độ dẫn (kiểu điện trở)
• 1.8.2. Cơ chế nhạy khí của bán dẫn ZnO
• 1.9. Cải thiện độ hồi đáp của bán dẫn ZnO
• 1.9.1. Các phương pháp cải thiện độ hồi đáp của bán dẫn ZnO
• 1.9.2. Cải thiện độ hồi đáp và độ chọn lọc methanol bằng phương pháp biến tính bề mặt của cấu trúc nano ZnO phân nhánh bằng các hạt nano kim loại Pt
• 1.10. Hợp chất hữu cơ dễ bay hơi (VOCs)
• 1.10.1. Hợp chất hữu cơ dễ bay hơi (VOCs)
• 1.10.2. Một số hợp chất hữu cơ dễ bay hơi
• 2. CHƯƠNG 2: THỰC NGHIỆM CHẾ TẠO VÀ PHƯƠNG PHÁP KHẢO SÁT MẪU
• 2.1. Thực nghiệm chế tạo mẫu
• 2.1.1. Hóa chất và thiết bị chế tạo mẫu
• 2.1.2. Thực nghiệm chế tạo mẫu
• 2.1.3. Chế tạo sợi nano ZnO (ZnO-NFs)
• 2.1.4. Chế tạo cấu trúc nano ZnO phân nhánh (ZnO-H)
• 2.1.5. Biến tính bề mặt ZnO phân nhánh bởi các hạt nano Pt
• 2.2. Một số phương pháp khảo sát mẫu
• 2.2.1. Đo nhiễu xạ tia X (XRD)
• 2.2.2. Chụp ảnh hiển vi điện tử quét (SEM)
• 2.2.3. Chụp ảnh hiển vi điện tử truyền qua (TEM)
• 2.2.4. Phổ huỳnh quang PL
• 2.2.5. Phổ hấp thụ UV-Vis
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Tính chất và hình thái của vật liệu
• 3.1.1. Kết quả đo ảnh SEM
• 3.1.2. Kết quả đo tính chất điện của các cảm biến
• 3.2. Tính chất nhạy hơi methanol
• 3.2.1. Ảnh hưởng của nhiệt độ làm việc lên tính chất nhạy hơi methanol
• 3.2.2. Ảnh hưởng của nồng độ Pt lên tính chất hồi đáp của cảm biến
• 3.3. Độ chọn lọc của cảm biến
• 3.4. Thời gian hồi đáp và phục hồi của các cảm biến
• DANH MỤC CÔNG TRÌNH ĐÃ CÔNG BỐ
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Cảm Biến Khí ZnO Biến Tính Pt

Cảm biến đóng vai trò quan trọng trong nhiều lĩnh vực, từ dân dụng đến công nghiệp. Nghiên cứu cải tiến cảm biến để đạt độ nhạy cao, kích thước nhỏ gọn, hoạt động ổn định là một lĩnh vực không ngừng phát triển. Trong số các hợp chất hữu cơ dễ bay hơi (VOCs), methanol được sử dụng rộng rãi. Việc phát hiện và đo nồng độ methanol trong không khí là rất cần thiết. Nhiều nghiên cứu đã tập trung vào việc chế tạo cảm biến methanol sử dụng các vật liệu khác nhau. Tuy nhiên, vật liệu nano ZnO cấu trúc phân nhánh biến tính bởi các hạt nano Pt vẫn còn ít được nghiên cứu. Cảm biến khí hoạt động dựa trên các hiệu ứng bề mặt, đặc biệt hiệu quả khi vật liệu ở kích thước nanomet. Dây nano, với diện tích bề mặt lớn và định hướng tinh thể cao, là vật liệu lý tưởng để phát triển thế hệ cảm biến mới.

1.1. Vai Trò và Ứng Dụng Của Cảm Biến Khí Trong Đời Sống

Cảm biến khí đóng vai trò quan trọng trong nhiều lĩnh vực của đời sống, từ quan trắc môi trường đến an toàn lao động. Chúng được sử dụng trong nhà máy, phương tiện cơ giới, y tế, nông nghiệp, công nghiệp thực phẩm, an ninh công cộng, quốc phòng, không gian vũ trụ, giao thông, khai thác than và dầu khí. Cảm biến khí có khả năng phát hiện nhanh chóng và định lượng các loại khí như CO, CH4, CO2, O2, VOCs, SOx, NOx, HC, NH3, H2S, Cl2, H2. Cảm biến khí hoạt động dựa trên các hiệu ứng bề mặt, đặc biệt hiệu quả khi vật liệu ở kích thước nanomet. Dây nano, với diện tích bề mặt lớn và định hướng tinh thể cao, là vật liệu lý tưởng để phát triển thế hệ cảm biến mới.

1.2. Giới Thiệu Chung Về Cảm Biến Khí Độ Dẫn Điện

Cảm biến khí độ dẫn điện là loại cảm biến dựa trên sự thay đổi độ dẫn điện của vật liệu khi tiếp xúc với khí mục tiêu. Cảm biến này bao gồm hai bộ phận chính: bộ phận cảm nhận (vật liệu nhạy khí) và bộ phận chuyển đổi tín hiệu. Vật liệu nhạy khí tương tác với khí phân tích, làm thay đổi tính chất của nó (ví dụ: công thoát điện tử, hằng số điện môi, độ dẫn điện). Bộ phận chuyển đổi tín hiệu chuyển đổi sự thay đổi này thành tín hiệu điện có thể đo được. Cảm biến khí độ dẫn điện có ưu điểm là đơn giản, dễ chế tạo và có độ nhạy cao đối với nhiều loại khí.

II. Thách Thức và Yêu Cầu Của Cảm Biến Methanol Hiện Nay

Mặc dù có nhiều tiến bộ trong lĩnh vực cảm biến methanol, vẫn còn những thách thức cần vượt qua. Các yêu cầu chính bao gồm độ nhạy cao, độ chọn lọc tốt, thời gian đáp ứng nhanh, độ ổn định cao và chi phí thấp. Nhiều vật liệu đã được nghiên cứu, nhưng chưa có vật liệu nào đáp ứng đầy đủ các yêu cầu này. ZnO là một vật liệu tiềm năng, nhưng độ nhạy và độ chọn lọc của nó cần được cải thiện. Biến tính bề mặt bằng các kim loại quý như Pt là một phương pháp hiệu quả để nâng cao hiệu suất của cảm biến ZnO. Tuy nhiên, cần tối ưu hóa nồng độ và kích thước của hạt nano Pt để đạt được kết quả tốt nhất.

2.1. Các Yếu Tố Ảnh Hưởng Đến Độ Nhạy Của Cảm Biến Khí

Độ nhạy của cảm biến khí phụ thuộc vào nhiều yếu tố, bao gồm loại vật liệu, cấu trúc vật liệu, nhiệt độ hoạt động, nồng độ khí mục tiêu và sự hiện diện của các khí khác. Vật liệu có diện tích bề mặt lớn, nhiều khuyết tật và khả năng hấp phụ khí tốt thường có độ nhạy cao hơn. Nhiệt độ hoạt động ảnh hưởng đến tốc độ phản ứng giữa khí và vật liệu, cũng như độ bền của cảm biến. Nồng độ khí mục tiêu quyết định mức độ thay đổi tín hiệu của cảm biến. Sự hiện diện của các khí khác có thể gây nhiễu và làm giảm độ chọn lọc của cảm biến.

2.2. Vấn Đề Độ Chọn Lọc Của Cảm Biến Methanol ZnO

Độ chọn lọc là khả năng của cảm biến chỉ phản ứng với khí mục tiêu mà không bị ảnh hưởng bởi các khí khác. Đây là một vấn đề quan trọng đối với cảm biến methanol ZnO, vì nhiều hợp chất hữu cơ dễ bay hơi (VOCs) khác có thể gây nhiễu. Biến tính bề mặt bằng các kim loại quý như Pt có thể cải thiện độ chọn lọc bằng cách tăng cường khả năng hấp phụ và phản ứng của methanol trên bề mặt ZnO. Tuy nhiên, cần lựa chọn vật liệu và điều kiện chế tạo phù hợp để đạt được độ chọn lọc tối ưu.

III. Phương Pháp Biến Tính Bề Mặt ZnO Bằng Hạt Nano Pt

Nghiên cứu này tập trung vào phương pháp biến tính bề mặt ZnO bằng hạt nano Pt để cải thiện tính chất nhạy hơi methanol. Pt là một chất xúc tác hiệu quả, có khả năng tăng cường quá trình hấp phụ và oxy hóa methanol trên bề mặt ZnO. Việc lắng đọng hạt nano Pt lên ZnO có thể được thực hiện bằng nhiều phương pháp, bao gồm phương pháp tẩm, phương pháp khử hóa học và phương pháp phún xạ. Kích thước và nồng độ của hạt nano Pt ảnh hưởng đáng kể đến hiệu suất của cảm biến. Cần tối ưu hóa các thông số này để đạt được độ nhạy và độ chọn lọc cao nhất.

3.1. Cơ Chế Tăng Cường Độ Nhạy Của Pt Trên Bề Mặt ZnO

Hạt nano Pt đóng vai trò quan trọng trong việc tăng cường độ nhạy của cảm biến ZnO đối với methanol. Pt hoạt động như một chất xúc tác, giúp phân tách phân tử oxy trong không khí thành các ion oxy hấp phụ trên bề mặt ZnO. Các ion oxy này sau đó phản ứng với methanol, tạo ra sự thay đổi độ dẫn điện của ZnO. Ngoài ra, Pt còn có khả năng hấp phụ methanol mạnh hơn ZnO, giúp tăng cường nồng độ methanol trên bề mặt cảm biến.

3.2. Ảnh Hưởng Của Nồng Độ Pt Đến Tính Chất Cảm Biến

Nồng độ Pt có ảnh hưởng lớn đến tính chất cảm biến của vật liệu ZnO-Pt. Nồng độ Pt quá thấp có thể không đủ để tạo ra hiệu ứng xúc tác đáng kể, trong khi nồng độ Pt quá cao có thể làm giảm diện tích bề mặt hoạt động của ZnO và gây cản trở quá trình khuếch tán khí. Do đó, cần tìm ra nồng độ Pt tối ưu để đạt được độ nhạy và độ chọn lọc cao nhất. Nghiên cứu này sẽ khảo sát ảnh hưởng của các nồng độ Pt khác nhau đến tính chất nhạy hơi methanol của vật liệu ZnO.

IV. Kết Quả Nghiên Cứu Tính Chất Nhạy Hơi Methanol Của ZnO Pt

Nghiên cứu đã chế tạo thành công vật liệu ZnO biến tính Pt và khảo sát tính chất nhạy hơi methanol. Kết quả cho thấy rằng việc biến tính bề mặt ZnO bằng hạt nano Pt giúp cải thiện đáng kể độ nhạy và độ chọn lọc của cảm biến. Độ nhạy của cảm biến ZnO-Pt cao hơn nhiều so với cảm biến ZnO nguyên chất. Ngoài ra, cảm biến ZnO-Pt cũng có độ chọn lọc tốt hơn đối với methanol so với các VOCs khác. Thời gian đáp ứng và thời gian phục hồi của cảm biến ZnO-Pt cũng được cải thiện.

4.1. So Sánh Độ Nhạy Của Cảm Biến ZnO và ZnO Pt

Kết quả nghiên cứu cho thấy độ nhạy của cảm biến ZnO-Pt cao hơn đáng kể so với cảm biến ZnO nguyên chất. Điều này là do sự hiện diện của hạt nano Pt giúp tăng cường quá trình hấp phụ và oxy hóa methanol trên bề mặt ZnO. Pt hoạt động như một chất xúc tác, giúp phân tách phân tử oxy và tạo ra các ion oxy hoạt động, từ đó tăng cường phản ứng giữa methanol và oxy.

4.2. Đánh Giá Độ Chọn Lọc Của Cảm Biến ZnO Pt Đối Với Methanol

Độ chọn lọc của cảm biến ZnO-Pt đối với methanol cũng được cải thiện so với cảm biến ZnO nguyên chất. Điều này là do Pt có khả năng hấp phụ methanol mạnh hơn các VOCs khác, giúp tăng cường nồng độ methanol trên bề mặt cảm biến. Ngoài ra, Pt còn có khả năng xúc tác phản ứng oxy hóa methanol một cách chọn lọc, giúp giảm thiểu sự ảnh hưởng của các VOCs khác.

V. Ứng Dụng Thực Tế Của Cảm Biến Methanol ZnO Biến Tính Pt

Với những ưu điểm vượt trội về độ nhạy, độ chọn lọc và thời gian đáp ứng, cảm biến methanol ZnO biến tính Pt có tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực. Chúng có thể được sử dụng để giám sát chất lượng không khí, phát hiện rò rỉ methanol trong công nghiệp, kiểm tra nồng độ methanol trong nhiên liệu và chẩn đoán bệnh tật. Việc phát triển các cảm biến methanol hiệu quả và chi phí thấp sẽ góp phần bảo vệ sức khỏe con người và môi trường.

5.1. Giám Sát Chất Lượng Không Khí Với Cảm Biến Methanol

Methanol là một chất ô nhiễm không khí phổ biến, có thể gây hại cho sức khỏe con người. Cảm biến methanol ZnO biến tính Pt có thể được sử dụng để giám sát nồng độ methanol trong không khí, giúp cảnh báo sớm các nguy cơ ô nhiễm và bảo vệ sức khỏe cộng đồng. Các cảm biến này có thể được tích hợp vào các thiết bị giám sát chất lượng không khí di động hoặc cố định.

5.2. Phát Hiện Rò Rỉ Methanol Trong Môi Trường Công Nghiệp

Methanol được sử dụng rộng rãi trong nhiều quy trình công nghiệp, và rò rỉ methanol có thể gây ra các vụ tai nạn nghiêm trọng. Cảm biến methanol ZnO biến tính Pt có thể được sử dụng để phát hiện rò rỉ methanol trong các nhà máy, kho chứa và phương tiện vận chuyển, giúp ngăn ngừa các tai nạn và bảo vệ an toàn cho người lao động.

VI. Kết Luận và Hướng Phát Triển Của Cảm Biến ZnO Pt

Nghiên cứu này đã chứng minh tiềm năng của vật liệu ZnO biến tính Pt trong việc chế tạo cảm biến methanol hiệu quả. Việc biến tính bề mặt ZnO bằng hạt nano Pt giúp cải thiện đáng kể độ nhạy, độ chọn lọc và thời gian đáp ứng của cảm biến. Trong tương lai, cần tiếp tục nghiên cứu để tối ưu hóa các thông số chế tạo và khảo sát các ứng dụng tiềm năng của cảm biến ZnO-Pt trong nhiều lĩnh vực khác nhau. Hướng phát triển có thể tập trung vào việc sử dụng các vật liệu nano khác để biến tính ZnO, phát triển các phương pháp chế tạo cảm biến đơn giản và chi phí thấp, và tích hợp cảm biến vào các hệ thống giám sát thông minh.

6.1. Tối Ưu Hóa Quy Trình Chế Tạo Vật Liệu ZnO Pt

Để nâng cao hiệu suất và độ ổn định của cảm biến ZnO-Pt, cần tiếp tục nghiên cứu để tối ưu hóa quy trình chế tạo vật liệu. Các yếu tố cần được xem xét bao gồm kích thước và hình dạng của hạt nano Pt, nồng độ Pt, phương pháp lắng đọng Pt, và nhiệt độ xử lý nhiệt. Việc sử dụng các phương pháp phân tích hiện đại như TEM, XPS và AFM có thể giúp hiểu rõ hơn về cấu trúc và thành phần của vật liệu, từ đó đưa ra các điều chỉnh phù hợp.

6.2. Nghiên Cứu Các Vật Liệu Biến Tính ZnO Tiềm Năng Khác

Ngoài Pt, còn có nhiều vật liệu khác có tiềm năng được sử dụng để biến tính ZnO và cải thiện tính chất cảm biến. Các vật liệu này bao gồm các kim loại quý khác như Au, Ag, Pd, và các oxit kim loại như TiO2, SnO2, WO3. Việc nghiên cứu các vật liệu biến tính ZnO khác nhau có thể giúp tìm ra vật liệu tốt nhất cho từng ứng dụng cụ thể.

Nội dung chính

Tổng quan nghiên cứu

Methanol ($CH_3OH$) là một hợp chất hữu cơ dễ bay hơi được ứng dụng rộng rãi trong nhiều ngành công nghiệp như sản xuất dung môi sơn, chất dẻo và nhiên liệu sinh học. Tuy nhiên, đây là một hóa chất có độc tính cực kỳ nguy hiểm đối với sức khỏe con người. Theo tiêu chuẩn an toàn lao động quốc tế, ngưỡng phơi nhiễm tối đa cho phép của methanol trong không khí chỉ ở mức 200 ppm, trong khi nồng độ vượt quá 25.000 ppm có thể gây mù lòa vĩnh viễn, tổn thương hệ thần kinh trung ương và dẫn đến tử vong nhanh chóng. Thực trạng ngộ độc khí methanol trong môi trường sản xuất và sự cố pha tạp cồn công nghiệp đòi hỏi phải có các thiết bị quan trắc với độ nhạy cao, phản hồi nhanh và chi phí hợp lý.

Hiện nay, các cảm biến khí bán dẫn oxit kim loại đang là hướng nghiên cứu chủ đạo nhờ độ bền cao và khả năng tích hợp vi mạch. Dù vậy, phần lớn các vật liệu truyền thống thường yêu cầu nhiệt độ vận hành cao từ 300°C đến 450°C và có độ chọn lọc kém đối với các hợp chất hữu cơ có cấu trúc tương đồng như ethanol hay acetone. Nhằm giải quyết các hạn chế này, đề tài tập trung nghiên cứu chế tạo vật liệu kẽm oxit (ZnO) có cấu trúc nano phân nhánh kết hợp biến tính bề mặt bằng các hạt nano bạch kim (Pt). Nghiên cứu được triển khai thực nghiệm toàn diện tại phòng thí nghiệm vật lý chất rắn của Trường Đại học Quy Nhơn.

Mục tiêu cốt lõi của công trình là tối ưu hóa cấu trúc không gian 3D của ZnO và tận dụng hiệu ứng xúc tác của nano Pt để nâng cao độ hồi đáp, rút ngắn thời gian đáp ứng xuống dưới 30 giây và giảm nhiệt độ làm việc xuống vùng 230°C. Kết quả nghiên cứu cung cấp cơ sở dữ liệu thực nghiệm quan trọng, đóng góp thiết thực vào việc phát triển thế hệ chip cảm biến khí thông minh phục vụ quan trắc môi trường và an toàn lao động công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Cơ chế hoạt động của cảm biến oxit kim loại bán dẫn trong nghiên cứu dựa trên mô hình uốn cong dải năng lượng và sự hình thành lớp nghèo điện tử tại bề mặt tiếp xúc. ZnO là chất bán dẫn loại n đặc trưng với độ rộng vùng cấm trực tiếp đạt 3,27 eV và năng lượng liên kết exciton lớn khoảng 60 meV ở nhiệt độ phòng. Sự dẫn điện của ZnO được quyết định bởi nồng độ điện tử sinh ra từ các sai hỏng khuyết oxy trong mạng tinh thể wurtzite lục giác.

Khi vật liệu làm việc trong không khí ở nhiệt độ từ 100°C đến 400°C, các phân tử oxy bị hấp phụ hóa học trên bề mặt và bẫy các điện tử tự do từ dải dẫn để tạo thành các dạng ion oxy hoạt tính, chủ yếu là ion $O^-$. Quá trình này làm mở rộng lớp nghèo điện tử và làm tăng điện trở đường nền của vật liệu. Khi tiếp xúc với khí khử như methanol, các phân tử khí sẽ phản ứng với ion $O^-$ bề mặt theo cơ chế động học Eley-Rideal, giải phóng electron trả lại dải dẫn và làm suy giảm nhanh điện trở của cảm biến.

Bên cạnh đó, lý thuyết tiếp xúc dị thể kim loại - bán dẫn (rào thế Schottky) giải thích vai trò của các hạt nano Pt. Do Pt có công thoát điện tử lớn hơn ZnO, các hạt nano Pt phân bố trên bề mặt đóng vai trò bẫy điện tử bổ sung, làm tăng đáng kể chiều cao rào thế và tạo hiệu ứng xúc tác lan tỏa (spillover effect), giúp phân ly mạnh mẽ phân tử methanol ngay ở mức nhiệt độ thấp.

Phương pháp nghiên cứu

Nghiên cứu áp dụng quy trình thực nghiệm đa bước với hệ mẫu gồm 6 nhóm khảo sát: sợi nano ZnO thuần (ZnO-NFs), cấu trúc phân nhánh thuần (ZnO-H) và các mẫu phân nhánh biến tính Pt với các tỷ lệ nồng độ khác nhau gồm Pt(2,5)/ZnO-H, Pt(5)/ZnO-H, Pt(10)/ZnO-H, Pt(20)/ZnO-H và Pt(30)/ZnO-H.

Quy trình chế tạo kết hợp hai kỹ thuật tiên tiến: phương pháp phun tĩnh điện (electrospinning) để định hình khung sợi nano từ dung dịch chứa kẽm axetat và polymer PVP, tiếp theo là phương pháp thủy nhiệt (hydrothermal) ở nhiệt độ trên 100°C trong bình phản ứng kín chịu áp suất lớn hơn 1 atm để phát triển các thanh nano ZnO mọc vuông góc từ thân sợi tạo cấu trúc phân nhánh 3D. Hạt nano Pt sau đó được lắng đọng lên bề mặt phân nhánh bằng phản ứng khử hóa học có kiểm soát.

Về phân tích đặc trưng, hình thái và cấu trúc tinh thể được khảo sát bằng kính hiển vi điện tử quét (SEM), phổ tán sắc năng lượng tia X (EDX), quang phổ huỳnh quang (PL) và nhiễu xạ tia X (XRD). Đặc trưng nhạy khí được đo đạc tự động trên hệ thống đo chuyên dụng tại Đại học Quy Nhơn, sử dụng các bộ điều khiển lưu lượng khối (MFC) với dải lưu lượng từ 0 đến 500 sccm để kiểm soát chính xác nồng độ khí thử nghiệm. Phương pháp này đảm bảo tính lặp lại cao và thu thập chính xác các thông số động học của cảm biến.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Hình ảnh hiển vi điện tử quét (SEM) khẳng định vật liệu ZnO phân nhánh (ZnO-H) sở hữu cấu trúc 3D xốp đồng đều với các thanh nano đường kính từ 50 nm đến 100 nm mọc dày đặc từ thân sợi chính, làm tăng diện tích bề mặt riêng lên gấp nhiều lần so với dạng sợi đơn lẻ. Phổ tán sắc năng lượng tia X (EDX) và giản đồ XRD xác nhận các hạt nano Pt có kích thước dưới 10 nm phân tán đồng đều trên các nhánh ZnO mà không làm biến dạng cấu trúc tinh thể wurtzite ban đầu.

Kết quả đo điện trở và độ hồi đáp đối với hơi methanol nồng độ 1,03% (tương đương 10.300 ppm) cho thấy việc biến tính nano Pt tạo ra sự nhảy vọt về hiệu năng cảm biến. Mẫu Pt(2,5)/ZnO-H đạt tỷ số độ hồi đáp $R_a/R_g$ cao nhất tại nhiệt độ làm việc 230°C, vượt trội hơn khoảng 3,5 đến 5 lần so với mẫu ZnO-H không biến tính ở cùng điều kiện.

Đặc biệt, cảm biến Pt(2,5)/ZnO-H thể hiện độ chọn lọc rất cao đối với methanol khi so sánh với các hơi hữu cơ khác ở 230°C: độ hồi đáp với methanol 1,03% cao hơn gấp 4 lần so với acetone nồng độ 1,863% và cao hơn 6 lần so với ethanol nồng độ 0,4769%. Thời gian hồi đáp của cảm biến biến tính Pt đạt mức ấn tượng dưới 30 giây và thời gian hồi phục hoàn toàn dao động trong khoảng 40 đến 78 giây khi nhiệt độ vận hành tăng từ 200°C lên 300°C.

Thảo luận kết quả

Cơ chế nâng cao độ nhạy vượt bậc của cấu trúc Pt/ZnO-H được lý giải thông qua tác động kép: hiệu ứng hình thái không gian và hiệu ứng xúc tác điện tử. Cấu trúc phân nhánh tạo ra các kênh khuếch tán khí mở, giúp các phân tử methanol dễ dàng tiếp cận sâu vào các vị trí hoạt tính bên trong lớp màng nhạy.

Dữ liệu thực nghiệm khi biểu diễn qua biểu đồ đường cong phụ thuộc nhiệt độ cho thấy độ hồi đáp tăng dần từ 150°C, đạt cực đại rõ rệt tại 230°C trước khi suy giảm ở các mức nhiệt cao hơn do quá trình giải hấp nhiệt diễn ra nhanh hơn phản ứng oxy hóa khử. Khi so sánh các tỷ lệ biến tính, mẫu Pt(2,5)/ZnO-H cho hiệu năng tối ưu nhất. Khi hàm lượng Pt tăng lên mức 20% hoặc 30%, các hạt kim loại có xu hướng kết tụ thành cụm lớn hơn trên bề mặt nhánh ZnO, làm giảm diện tích tiếp xúc hiệu dụng và che lấp các vị trí hấp phụ oxy của oxit bán dẫn, dẫn đến suy giảm độ đáp ứng nhạy khí.

Đề xuất và khuyến nghị

Nhằm hoàn thiện và ứng dụng hóa kết quả nghiên cứu vào thực tiễn đo lường khí công nghiệp, các định hướng và giải pháp cụ thể được đề xuất như sau:

• Tối ưu hóa tỷ lệ biến tính bề mặt: Các cơ sở nghiên cứu và phòng thí nghiệm bán dẫn cần duy trì nồng độ biến tính hạt nano Pt trong giới hạn tối ưu từ 2,0% đến 2,5% khối lượng. Điều này vừa giúp đạt độ hồi đáp cực đại vừa tiết kiệm đáng kể chi phí nguyên liệu kim loại quý trong sản xuất cảm biến thương mại.
• Hạ nhiệt độ làm việc bằng nguồn kích thích phụ trợ: Khuyến nghị nhóm nghiên cứu tích hợp nguồn bức xạ tử ngoại (UV-LED công suất thấp khoảng 5 mW đến 10 mW) chiếu trực tiếp vào bề mặt màng ZnO. Năng lượng photon UV sẽ quang hóa các phân tử khí và ion oxy, cho phép cảm biến vận hành hiệu quả ở nhiệt độ phòng (25°C đến 30°C), giảm điện năng tiêu thụ toàn mạch xuống dưới 50 mW.
• Thiết kế màng lọc chọn lọc và mạch bù độ ẩm: Do môi trường thực tế luôn có độ ẩm tương đối dao động từ 40% đến 85% RH, các kỹ sư thiết kế phần cứng cần bổ sung lớp phủ polyme kỵ nước chọn lọc hoặc tích hợp thuật toán xử lý tín hiệu vi điều khiển để tự động hiệu chỉnh trôi điểm không theo độ ẩm môi trường.
• Chuyển giao và tích hợp công nghệ vi cơ điện tử (MEMS): Đề xuất các viện nghiên cứu liên kết với doanh nghiệp công nghệ trong lộ trình 12 đến 24 tháng tới để chế tạo màng Pt/ZnO-H trực tiếp trên đế vi gia nhiệt (micro-hotplate) MEMS kích thước dưới 2x2 mm, sẵn sàng cho việc thương mại hóa thiết bị cảnh báo rò rỉ hóa chất cầm tay.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo chuyên sâu và hữu ích cho 4 nhóm đối tượng chính sau:

• Học viên cao học và nghiên cứu sinh ngành Vật lý, Hóa học và Khoa học vật liệu: Tài liệu cung cấp quy trình thực nghiệm chi tiết về kỹ thuật kết hợp phun tĩnh điện và thủy nhiệt để chế tạo cấu trúc nano phân nhánh 3D, hỗ trợ đắc lực cho các đề tài chế tạo vật liệu chức năng.
• Kỹ sư R&D thiết bị cảm biến và IoT quan trắc: Cung cấp các thông số định lượng chính xác về trở kháng, thời gian đáp ứng và sơ đồ mạch đo vi sai, giúp kỹ sư thiết kế các module cảm biến khí nồng độ ppm phục vụ hệ thống nhà máy thông minh.
• Cán bộ an toàn lao động và thanh tra môi trường: Tài liệu cung cấp cơ sở khoa học về giới hạn phơi nhiễm độc tính của hơi methanol (ngưỡng 200 ppm) và nguyên lý hoạt động của các thiết bị cảnh báo sớm nguy cơ ngộ độc hóa chất và cháy nổ.
• Giảng viên và sinh viên các trường đại học kỹ thuật: Nguồn tài liệu học thuật chuẩn mực phục vụ giảng dạy các học phần Vật lý bán dẫn, Vật lý màng mỏng, Công nghệ nano và Cảm biến hóa học.

Câu hỏi thường gặp

Tại sao cấu trúc ZnO phân nhánh lại có độ nhạy vượt trội hơn cấu trúc hạt hay sợi thông thường? Cấu trúc phân nhánh 3D tạo ra mạng lưới xốp với tỷ số diện tích bề mặt trên thể tích cực lớn, tăng cường mật độ vị trí hấp phụ oxy hóa và tạo các kênh mao dẫn mở giúp phân tử methanol khuếch tán sâu vào cấu trúc màng nhạy, nâng cao biên độ thay đổi điện trở khi phản ứng xảy ra.

Biến tính hạt nano Pt đóng vai trò gì trong việc cải thiện tính chất nhạy khí? Hạt nano Pt đóng vai trò kép: hoạt hóa điện tử thông qua việc tạo rào thế Schottky làm tăng điện trở ban đầu trong không khí, đồng thời đóng vai trò xúc tác hóa học (hiệu ứng spillover) làm giảm năng lượng hoạt hóa, đẩy nhanh tốc độ phản ứng oxy hóa giữa methanol và các ion oxy bề mặt.

Nhiệt độ vận hành tối ưu của cảm biến Pt(2,5)/ZnO-H là bao nhiêu? Nhiệt độ làm việc tối ưu được xác định thực nghiệm là 230°C. Tại mức nhiệt này, tốc độ hấp phụ, phản ứng hóa học bề mặt và giải hấp sản phẩm đạt trạng thái cân bằng lý tưởng, cho độ hồi đáp $R_a/R_g$ đạt giá trị cực đại với thời gian đáp ứng dưới 30 giây.

Cảm biến chế tạo có khả năng phân biệt được cồn công nghiệp methanol và rượu ethanol không? Cảm biến thể hiện độ chọn lọc xuất sắc đối với methanol. Tại nhiệt độ 230°C, độ hồi đáp của cảm biến đối với methanol 1,03% cao gấp hơn 6 lần so với hơi ethanol ở nồng độ 0,4769%, cho phép nhận diện chính xác sự hiện diện của cồn độc hại trong môi trường hỗn hợp.

Giới hạn phát hiện của cảm biến này có đáp ứng tiêu chuẩn an toàn lao động không? Dựa trên độ dốc đáp ứng tuyến tính và mức độ nhiễu đường nền trong thực nghiệm, cảm biến có khả năng phát hiện nồng độ methanol ở mức vài chục ppm, hoàn toàn đáp ứng tốt yêu cầu cảnh báo sớm dưới ngưỡng nguy hại sức khỏe 200 ppm theo quy chuẩn an toàn quốc tế.

Kết luận

• Đã chế tạo thành công cấu trúc kẽm oxit phân nhánh 3D (ZnO-H) đồng đều bằng phương pháp kết hợp phun tĩnh điện và thủy nhiệt.
• Biến tính thành công các hạt nano Pt kích thước dưới 10 nm lên bề mặt ZnO, thiết lập hệ tiếp xúc dị thể Schottky gia tăng hiệu ứng xúc tác bề mặt.
• Xác lập mẫu Pt(2,5)/ZnO-H đạt hiệu năng nhạy khí methanol cao nhất tại nhiệt độ làm việc tối ưu 230°C với thời gian hồi đáp nhanh dưới 30 giây.
• Cảm biến chứng minh độ chọn lọc vượt trội đối với methanol so với các khí hữu cơ dễ bay hơi thông dụng như ethanol và acetone.
• Xây dựng mô hình động học bề mặt giải thích chặt chẽ cơ chế nhạy khí dựa trên lý thuyết lớp nghèo điện tử và phản ứng Eley-Rideal.

Công trình là bước tiến quan trọng trong lĩnh vực cảm biến hóa học bán dẫn tại Việt Nam. Để tiếp tục hoàn thiện, các nghiên cứu tiếp theo trong 12 đến 18 tháng tới cần tập trung vào việc thử nghiệm độ bền dài hạn trên 10.000 chu kỳ đo và tích hợp vi cơ điện tử MEMS. Các tổ chức và doanh nghiệp quan tâm có thể khai thác trực tiếp dữ liệu công trình để tiến hành chế tạo thử nghiệm các thiết bị quan trắc methanol chuyên dụng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 - TỔNG QUAN Cảm biến là thiết bị được tích hợp hầu hết trên các máy móc, phương tiện từ đơn giản đến phức tạp như: robot, vệ tinh, ô tô, smartphone, máy đo đường huyết, điều hòa nhiệt độ, lò nướng, tủ lạnh, máy bay, tàu ngầm, dây chuyền sản xuất, thiết bị báo cháy. Cảm biến thực hiện các chức năng như phát hiện, đo lường bức xạ, các loại khí, nhiệt độ, độ ẩm, độ pH khoảng cách, tốc độ, DNA/RNA, protein, vi rút. thuộc các lĩnh vực vật lý, hóa học, sinh học. Vì vậy, cảm biến được ứng dụng vô cùng rộng rãi trong đời sống từ đồ dân dụng đến công nghiệp sản xuất, giao thông vận tải, công nghiệp quốc phòng, dự báo thời tiết, du hành vũ trụ.

Việc nghiên cứu, cải tiến cảm biến ngày càng nhạy hơn, nhỏ gọn hơn, hoạt động tin cậy và bền bỉ hơn là đề tài không bao giờ cũ đối với các nhà khoa học. Trong các hợp chất hữu cơ dễ bay hơi thì methanol là một chất sử dụng rộng rãi, việc phát hiện và đo đạc nồng độ methanol trong không khí là một nhiệm vụ cần thiết. Trên thế giới đã có nhiều công trình nghiên cứu chế tạo cảm biến methanol bằng cách tổng hợp nhiều loại vật liệu khác nhau: Bảng 1. Danh sách vật liệu nền ô-xít kim loại sử dụng cho cảm biến methanol [1].

Nồng độ Độ hồi res/rec Vật liệu T(°C) TLTK (ppm) đáp (giây) 3 wt.5b 350 -/- [3] SnO2 SmFeO3 NPs 3 26a 400 -/- [4] Ce-doped In2O3 100 35.2FeO3 NPs 200 50b 230 40/75 [6] Co3O4-intercalated reduced grapheme 800 8.5a RT 240/360 [7] oxide CdS-doped SnO2 5000 70a 200 40/110 [8] thick films Al-doped ZnO thin 500 44b 275 280/- [9] films CuO thin films 500 12b 350 380/- [10] La1-xMgxFeO3 100 150a 190 -/- [11] La1-xBaxFeO3 500 11a 240 -/- [12] LaCoxFe1-xO3 500 45a 120 -/- [13] porous LaFeO3 500 4.2a 240 -/- [14] La1−xSrxFeO3 NPs 50 10.5a 200 -/- [15] SnO2 porous 50 3a 300 -/- [16] nanosheets Hollow SnO2/α- 10 2.2a 250 -/- [17] Fe2O3 spheres Single-crystalline 500 10.5a 200 -/- [18] WO3 nanoplates Cd-loaded In2O3 30 3.8a 280 -/- [19] hollow nanofibers SnO2/In2O3 50 2a 375 -/- [17] hetero-NFs Flower like ZnO 100 13.8a 320 -/- [20] NPs SnO2 thin film 10000 21a 250 -/- [21] Hollow α-Fe2O3 10 25a 280 8/9 [22] spheres a:(Ra/Rg); b:([Ra-Rg]/Ra,%) Tuy nhiên vật liệu nano ZnO cấu trúc phân nhánh biến tính bởi các hạt nano Pt dùng cho cảm biến methanol chưa thấy công trình nào được nghiên cứu. GIỚI THIỆU CHUNG VỀ CẢM BIẾN KHÍ [2] Cảm biến được định nghĩa là một linh kiện dùng để chuyển đổi (biến) tín hiệu cần đo là các tác nhân kích thích thành tín hiệu có thể đo đạc được (tín hiệu điện, nhiệt, âm thanh, ánh sáng, màu sắc. Thường cảm biến có hai bộ phận chính là bộ phận cảm nhận (receptor) và bộ phận chuyển đổi tín hiệu 8 (transducer). Cảm biến khí là loại cảm biến dùng để phát hiện và đo đạc nồng độ của một hoặc một số khí nhất định.

Bộ phận cảm nhận của cảm biến khí là một loại vật liệu hoặc hệ thống vật liệu (còn gọi là vật liệu nhạy khí) có thể tương tác với khí phân tích và tính chất của chúng bị thay đổi (công thoát điện tử, hằng số điện môi, độ dẫn, trọng lượng,. Còn bộ phận chuyển đổi tín hiệu là linh kiện có thể chuyển các thay đổi tính chất thành tín hiệu điện. Mô hình tổng quát của cảm biến khí có thể được mô tả như trên Hình 1. Cảm biến khí được cấu thành từ bộ phận cảm nhận và bộ phận chuyển đổi tín hiệu.

R là điện trở, E là suất điện động, I là cường độ dòng điện, Vth là điện thế ngưỡng (FET) và Cp là điện dung [23]. Vai trò của cảm biến khí Trong cuộc sống của con người, “cảm biến” đóng vai trò hết sức quan trọng, không chỉ trong các hoạt động vui chơi, mà cả trong lao động sinh hoạt hàng ngày… Ngay từ khi mới sinh ra, con người đã may mắn được tạo hóa ban cho những “cảm biến” thông minh nhất, đó là những “giác quan” bao gồm thính giác, thị giác, xúc giác, khứu giác, vị giác. Thí dụ, mũi con người 9 có thể phân biệt được các mùi khác nhau, trong khi tai có thể nghe, lưỡi có thể nếm, còn mắt có thể nhìn… Mặc dù vậy, con người luôn luôn có xu hướng muốn mở rộng khả năng ứng dụng các giác quan của mình, nhằm ứng dụng trong cuộc sống hàng ngày. Thí dụ, con người mong muốn có thể nhìn thấy các sự vật vào ban đêm hay những vật không có màu sắc, có thể phân biệt được “mùi” của những chất “không mùi”.

Không chỉ muốn mở rộng khả năng ứng dụng của các giác quan, con người còn muốn cải thiện độ chính xác, tăng khả năng định lượng… Trong cuộc sống hàng ngày, có rất nhiều thứ cần được quan sát, định lượng… mà các giác quan của con người không đáp ứng được, chính vì vậy các loại “cảm biến” cũng từ đó mà được phát minh. Mũi của chúng ta được biết đến như là một loại “cảm biến khí” có độ nhạy và độ chọn lọc đáng khâm phục nhờ khả năng có thể phân biệt và phát hiện một số loại khí, vật chất có mùi khác nhau ở nồng độ rất thấp. Theo thông tin từ tạp chí Science, mũi người có thể phân biệt được một tỷ mùi khác nhau. Thí dụ, mũi người bình thường có thể phát hiện mùi khí NH3 ở nồng độ ~ 5 ppm, trong khi đó khả năng phát hiện mùi khí H2S là 0,5 ppb.

Mặc dù có khả năng phát hiện được rất nhiều loại mùi khác nhau, tuy nhiên “mũi” người vẫn không phải là một chiếc “cảm biến” đa năng, có thể phát hiện được tất cả các chất khác nhau, vì trong thực tế có nhiều “chất không mùi”. Ngoài ra, khả năng phân biệt mùi của mũi người còn sẽ bị suy giảm khá nhanh khi tiếp xúc với khí phân tích trong một khoảng thời gian dài. Thêm vào đó, mũi chỉ phân biệt các khí mang tính chất định tính, mà không biết chính xác được nồng độ khí là bao nhiêu. Loại “giác quan” có thể cho phép phát hiện, đo đạc nồng độ các chất khí một cách chính xác sẽ mở ra khá nhiều ứng dụng trong thực tế.

Theo khía cạnh khác, một trong những yếu tố quan trọng nhất để duy trì sự sống của con người là không khí sạch để thở. Tuy nhiên, trong môi trường khí chúng ta sống thường tồn tại rất nhiều loại khí khác nhau, chúng có thể ảnh 10 hưởng đến sức khỏe con người. Phát hiện và đo đạc định lượng một số loại khí tồn tại trong môi trường là hết sức cần thiết. Chính vì vậy, phát triển các loại cảm biến khí nhằm ứng dụng trong quan trắc môi trường khí là hết sức quan trọng không chỉ ở khía cạnh cảnh báo ô nhiễm mà còn có thể ứng dụng trong các mạch điều khiển tự động nhằm giảm thiểu sự phát thải khí độc ra môi trường.

Cảm biến khí còn có khả năng ứng dụng rộng lớn trong các lĩnh vực khác nhau từ theo dõi sức khỏe con người, chuẩn đoán sớm bệnh tật… Cảm biến khí cũng đóng vai trò quan trọng trong công nghiệp, nông nghiệp và điều khiển tự động trong các quá trình đốt, điều khiển khí thải, cảnh báo cháy nổ… Ngoài ra cảm biến khí có thể được ứng dụng trong rất nhiều lĩnh vực khác nhau như ứng dụng trong ngành công nghiệp hóa chất, dầu mỏ, môi trường. Tùy thuộc vào mục đích ứng dụng khác nhau mà cảm biến khí phải có những phẩm chất cụ thể. Tuy nhiên các đặc trưng cơ bản của cảm biến khí bao gồm độ nhạy, thời gian đáp ứng/thời gian hồi phục, tính ổn định, tính chọn lọc. luôn luôn được quan tâm trong lĩnh vực nghiên cứu cảm biến khí.

Ứng dụng của cảm biến khí Ứng dụng của cảm biến khí rất đa dạng trong nhiều lĩnh vực khác nhau: Bảng 1. Các ứng dụng của cảm biến khí [2] Lĩnh vực Yêu cầu Khí cần đo Quan trắc các khí độc trong không khí, CO, CH4, CO, CO2, Quan trắc môi trường phát xạ từ các hoạt động công nghiệp. VOCs, SOx, HC, NH3, H2S, độ ẩm Điều khiển chất lượng không khí, quan Các loại khí độc, khí trắc khí độc trong môi trường làm việc, dễ cháy nổ, O2. An toàn lao động thí dụ trong các nhà máy có sử dụng các loại hóa chất độc hại.

11 Phát hiện khí độc hoặc khói trong nhà do CO, CH4, độ ẩm, tai nạn như cháy, nổ; máy lạnh thông CO , VOCs. 2 minh hoặc lò sưởi; chuông báo cháy; máy An toàn trong nhà làm nóng khí tự nhiên; phát hiện rò khí; kiểm soát chất lượng khí; bộ làm sạch khí; kiểm soát trong lúc nấu nướng. An toàn trong buồng Kiểm soát hệ thống thông gió; phát hiện CO, CH4, LPG, hơi dầu; kiểm tra hơi thở có cồn. lái phương tiện cơ giới Chẩn đoán (phân tích hơi thở, phát hiện O2, NH3, NOx, CO2, bệnh); giám sát bệnh nhân xét nghiệm tại H2S, Cl2, khí gây tê.

Y tế chỗ; giám sát thuốc; bộ phận nhân tạo và bộ phận thay ghép; phát hiện thuốc mới. Chẩn đoán động vật/cây trồng; kiểm tra NH3, amines, độ ẩm, Nông nghiệp đất và nước; kiểm tra thịt/gia cầm; giám CO2. sát rác thải/chất thải. Phát hiện các phân tử đặc biệt được tạo Độ ẩm, CO2.

Kiểm soát chất lượng thành khi thực phẩm bắt đầu hỏng và thực phẩm không còn tốt để sử dụng. Kiểm soát nồng độ khí trong động cơ và O2, CO, HCs, NOx, Nhà máy năng lượng lò hơi để đảm bảo hiệu quả của quá trình SOx, CO2, H2. cháy cao nhất. Công nghiệp: Giám sát và kiểm soát quá trình; kiểm HCs, các chất ô soát chất lượng; giám sát nơi làm việc; nhiễm thông thường.

Hóa dầu giám sát luồng khí thải; cảnh báo rò rỉ. Thép Xử lý nước Bán dẫn 12 Dầu và khí HCs, H2S, CO Phát hiện các chất dùng trong chiến tranh Chất nổ, chất nổ đẩy Quốc phòng/quân đội hóa học, sinh học có độc tố; thẩm định. Giám sát oxy, khí cháy, độc trong khí H2, O2, CO2, độ ẩm. Không gian quyển.

Giám sát và quản lý giao thông thành CO, O3, NOx, SO2, Nơi đỗ xe/đường phố; giám sát chất lượng không khí trong CH4, LPG. hầm/ giao thông các đường hầm, gara đỗ xe ngầm. CẢM BIẾN KHÍ ĐỘ DẪN DỰA TRÊN VẬT LIỆU SMOs 1. Cấu trúc cảm biến khí trở hóa Hình 1.

Cấu trúc thiết bị được sử dụng cho cảm biến loại điện trở trong thực tế. 14 Cảm biến khí trở hóa được chế tạo theo nguyên tắc chung gồm một loại vật liệu làm điện trở được gia nhiệt và hai điện cực thường làm bằng kim loại trơ. Nhiều cấu trúc khác nhau được đưa ra trong thực tế như Hình 1. Các đặc trưng của cảm biến khí bán dẫn [2] 1.
