Tổng quan về luận án

Nghiên cứu biến tính vật liệu xúc tác quang cấu trúc nano phục vụ phân hủy chất ô nhiễm hữu cơ dưới bức xạ ánh sáng khả kiến là một trong những trọng tâm của ngành Hóa lý thuyết và Hóa lý hiện đại. Kể từ công trình kinh điển của Akira Fujishima và Kenichi Honda (1972) về hiện tượng quang phân tách nước trên điện cực titanium dioxide ($\text{TiO}_2$), các chất bán dẫn dị thể đã mở ra kỷ nguyên quang xúc tác môi trường. Tuy nhiên, các chất bán dẫn oxide kim loại truyền thống ($\text{TiO}_2$, $\text{ZnO}$) bị giới hạn nghiêm trọng bởi năng lượng vùng cấm rộng ($E_g \ge 3.2\text{ eV}$), chỉ hấp thụ được bức xạ tử ngoại (chiếm dưới 5% quang phổ ánh sáng mặt trời).

Sự xuất hiện của carbon nitride cấu trúc graphite ($g\text{-C}_3\text{N}_4$) – chất bán dẫn hữu cơ polymer không chứa kim loại được Wang và cộng sự công bố năm 2009 – đã tạo nên bước ngoặt nhờ năng lượng vùng cấm trung bình ($E_g \approx 2.7\text{ eV}$), cho phép hấp thụ ánh sáng trong vùng khả kiến ($\lambda \le 460\text{ nm}$). Mặc dù vậy, vật liệu $g\text{-C}_3\text{N}_4$ nguyên bản bộc lộ các hạn chế nội tại: tốc độ tái tổ hợp của cặp electron-lỗ trống ($e^-/h^+$) quang sinh diễn ra nhanh, diện tích bề mặt riêng nhỏ, độ trơ hóa học bề mặt cao và khả năng truyền khối kém. Nguyên nhân sâu xa ở cấp độ lượng tử đã được Zhu và cộng sự (2014) chỉ rõ: orbital phân tử bị chiếm cao nhất (HOMO) phân bố trên các nguyên tử nitơ $N_2$, còn orbital phân tử không bị chiếm thấp nhất (LUMO) định vị trên các nguyên tử carbon $C_1, C_2$ của vòng tri-s-triazine; các nguyên tử nitơ cầu nối $N_3$ lai hóa $sp^3$ hoàn toàn không tham gia vào biên vùng dẫn (CB) và vùng hóa trị (VB), khiến các cặp electron-lỗ trống bị giam giữ cục bộ trong từng đơn vị heptazine và cản trở việc truyền điện tích liên lớp.

+-------------------------------------------------------------------------+
|                  VẤN ĐỀ NỘI TẠI CỦA g-C3N4 NGUYÊN BẢN                   |
+-------------------------------------------------------------------------+
|  1. Hạn chế quang học: Eg ≈ 2.7 eV, chỉ hấp thụ bước sóng λ ≤ 460 nm    |
|  2. Tái tổ hợp nhanh: e-/h+ quang sinh bị giam cục bộ trong heptazine   |
|  3. Cản trở cấu trúc: Nguyên tử N3 (sp3) không truyền dẫn điện tử       |
|  4. Động học chậm: Diện tích bề mặt nhỏ, độ trơ bề mặt cao              |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
|               GIẢI PHÁP ĐỘT PHÁ TỪ ĐỀ TÀI LUẬN ÁN                       |
+-------------------------------------------------------------------------+
|  • Pha tạp có hệ thống Halogen (F, Cl, Br, I) theo biến thiên chu kỳ    |
|  • Pha tạp đơn nguyên tố Chalcogen (O, S) tối ưu hóa mật độ điện tích  |
|  • Đồng pha tạp hiệp đồng O-F lần đầu tiên bằng nhiệt ngưng tụ một bước |
|  • Đạt hằng số tốc độ Langmuir-Hinshelwood (kbk) vượt trội, bền 5 chu kỳ|
+-------------------------------------------------------------------------+

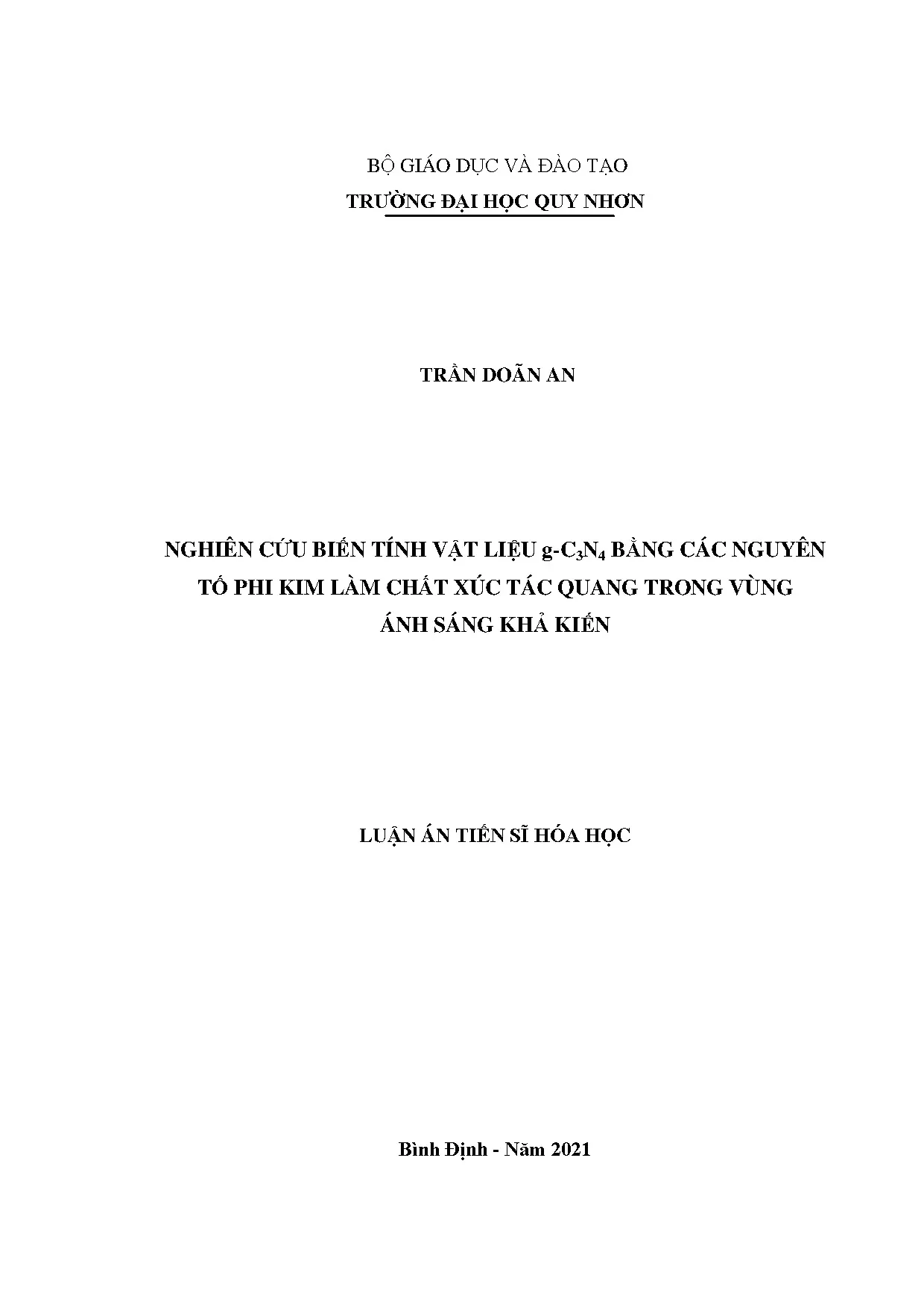

Luận án tiến sĩ Hóa học của nghiên cứu sinh Trần Doãn An (2021) tại Trường Đại học Quy Nhơn, dưới sự hướng dẫn khoa học của PGS. Võ Viễn và PGS.TS. Nguyễn Phi Hùng, đã giải quyết khoảng trống nghiên cứu (research gap) này: "Nghiên cứu biến tính vật liệu $g\text{-C}_3\text{N}_4$ bằng các nguyên tố phi kim làm chất xúc tác quang trong vùng ánh sáng khả kiến" (Mã số chuyên ngành: 9440119). Khoảng trống nghiên cứu then chốt nằm ở việc các công trình tiền nhiệm chỉ khảo sát đơn lẻ từng nguyên tố pha tạp mà chưa thiết lập được quy luật tuần hoàn giữa vị trí nguyên tố (nhóm VIA Chalcogen và nhóm VIIA Halogen) với hoạt tính quang xúc tác, đồng thời thiếu vắng phương pháp đồng pha tạp (co-doping) đơn giản kết hợp giữa nguyên tố có độ âm điện cực đại (Fluorine) và nguyên tố tạo liên kết phân cực mạnh (Oxygen).

Các câu hỏi nghiên cứu và giả thuyết khoa học của luận án được xác lập:

  • RQ1: Sự biến thiên bán kính nguyên tử và độ âm điện của các phi kim nhóm VIIA (F, Cl, Br, I) và nhóm VIA (O, S) biến đổi cấu trúc vùng năng lượng ($E_g$, VBM, CBM) và cản trở tái tổ hợp điện tích trong mạng tinh thể $g\text{-C}_3\text{N}_4$ như thế nào?
  • RQ2: Tỷ lệ pha tạp phi kim tối ưu nào tạo ra sự cân bằng hoàn hảo giữa mật độ bẫy điện tử và diện tích bề mặt riêng để cực đại hóa hằng số tốc độ phân hủy chất ô nhiễm hữu cơ?
  • RQ3: Việc đồng pha tạp đồng thời hai nguyên tố đại diện tốt nhất của nhóm VIA (Oxygen) và nhóm VIIA (Fluorine) có tạo ra hiệu ứng cộng hưởng cấu trúc điện tử vượt trội so với các hệ đơn pha tạp hay không?
  • H1: Pha tạp phi kim dị tố thay thế các vị trí C hoặc N trong khung s-heptazine sẽ phá vỡ tính đối xứng điện tích cục bộ, thu hẹp năng lượng vùng cấm $E_g$, chuyển dịch bờ hấp thụ về phía ánh sáng nhìn thấy ($\lambda > 420\text{ nm}$).
  • H2: Đồng pha tạp O và F sẽ tạo ra hiệu ứng hiệp đồng: F làm biến tính bề mặt và giảm năng lượng liên kết giữa các lớp, trong khi O thay thế nitơ liên kết trong khung tạo ra các mức năng lượng trung gian, triệt tiêu sự tái tổ hợp của cặp $e^-/h^+$ và gia tăng hằng số tốc độ động học giả bậc một theo mô hình Langmuir-Hinshelwood đối với phản ứng phân hủy chất màu hữu cơ Rhodamine B (RhB).

Về phạm vi và quy mô thực nghiệm, luận án đã tổng hợp và khảo sát toàn diện hơn 15 hệ mẫu vật liệu khác nhau: mẫu chuẩn $g\text{-C}_3\text{N}_4$ nung từ urea (CNU-550-1), chuỗi pha tạp Fluorine theo các tỷ lệ khối lượng (95:5FCN, 93:7FCN, 90:10FCN), chuỗi Halogen đối sánh (93:7ClCN, 93:7BrCN, 93:7ICN), chuỗi Chalcogen Oxygen (20-OCN, 40-OCN, 60-OCN), chuỗi Chalcogen Sulfur (85:15SCN, 75:25SCN, 50:50SCN) và hệ đồng pha tạp tối ưu kép (O-FCN). Toàn bộ hoạt tính được lượng hóa thông qua phân hủy quang hóa chất ô nhiễm mẫu RhB dưới nguồn sáng khả kiến phát xạ từ đèn LED công suất 30W ($\lambda \ge 420\text{ nm}$).

Literature Review và Positioning

Khung lý thuyết về vật liệu $g\text{-C}_3\text{N}_4$ bắt nguồn từ các nghiên cứu sơ khai của Berzelius và Liebig (1834) khi tổng hợp polymer mạch "melon" từ tiền chất thủy ngân (II) thiocyanate, tiếp nối bởi Franklin (1922) khi định hình thuật ngữ "carbon nitride". Tới thập niên 1990, các tính toán lý thuyết bằng phiến hàm mật độ (DFT) của Kroke và cộng sự đã chứng minh rằng cấu trúc $g\text{-C}_3\text{N}_4$ xây dựng từ đơn vị tri-s-triazine (heptazine $\text{C}_6\text{N}_7$) có mức năng lượng tự do thấp hơn khoảng $30\text{ kJ/mol}$ so với đơn vị s-triazine ($\text{C}_3\text{N}_3$), biến heptazine thành đơn vị cấu trúc cơ sở bền nhiệt động học nhất. Bojdys và cộng sự (2008) đã xác định chính xác cấu trúc tinh thể hai chiều của $g\text{-C}_3\text{N}_4$ với kiểu xếp lớp ABAB thuộc nhóm không gian đối xứng lục lăng $P6_3cm$, hằng số mạng $a = b = 8.434\text{ \AA}$, $c = 6.722\text{ \AA}$ (hoặc thông số rút gọn $a = b = 8.1\text{ \AA}$, $c = 6.5\text{ \AA}$), khoảng cách xếp lớp liên kết $\pi$-$\pi$ là $d \approx 0.326\text{ nm}$ (đặc khít hơn 3% so với than chì tinh khiết).

|           TIẾN TRÌNH PHÁT TRIỂN LÝ THUYẾT & KỸ THUẬT g-C3N4              |
  2010-2020: Các trường phái biến tính (Khuôn nano / Pha tạp đơn lẻ)
                                 Đồng pha tạp O-F bằng nhiệt ngưng tụ 1 bước

Tổng quan y văn quốc tế ghi nhận hai trường phái biến tính nhằm nâng cao hiệu suất lượng tử của $g\text{-C}_3\text{N}_4$:

  1. Trường phái biến tính hình thái và tạo cấu trúc rỗng/xốp: Sử dụng khuôn cứng silica (như hạt nano silica mesoporous, loại bỏ bằng $\text{NH}_4\text{HF}_2$) của Wang và cộng sự (2009) hoặc khuôn mềm chất lỏng ion ($[\text{Bmim}]\text{BF}_4$, $[\text{Bmim}]\text{PF}_6$) của Zhang và cộng sự (2010), cùng phương pháp tự sắp xếp siêu phân tử triazine (Shalom et al., 2013). Các phương pháp này tăng diện tích bề mặt nhưng quy trình phức tạp, sử dụng hóa chất độc hại và khó mở rộng quy mô.
  2. Trường phái pha tạp mạng tinh thể (Doping):
    • Pha tạp kim loại: Đưa các ion $\text{Na}^+$, $\text{K}^+$ (Wang et al., 2013) hoặc kim loại chuyển tiếp $\text{Fe}^{3+}$, $\text{Cu}^{2+}$, $\text{Pt}$, $\text{Au}$ (Martin et al., 2014) vào các hốc liên kết. Mặc dù mở rộng hấp thụ quang, kim loại dễ bị biến đổi trạng thái hóa học dưới bức xạ nhiệt và mức năng lượng pha tạp kim loại đóng vai trò như tâm tái tổ hợp sâu (deep trap centers), làm suy giảm độ bền dài hạn.
    • Pha tạp phi kim: Do có độ âm điện và năng lượng ion hóa cao, các phi kim tạo liên kết cộng hóa trị bền vững với C và N trong mạng lưới. Liu và cộng sự (2010) tiên phong tổng hợp $g\text{-C}_3\text{N}_4$ pha tạp Sulfur bằng cách nung bột trong dòng khí độc $\text{H}_2\text{S}$ ở $450^\circ\text{C}$. Yan và cộng sự (2010) pha tạp Boron dưới dạng $\text{C-NB}_2$. Hu và cộng sự (2015) pha tạp Phosphorus bằng cách nung melamine với hexachlorotriphosphazene ở $520^\circ\text{C}$ trong 6 giờ.

Khoảng trống y văn và vị trí học thuật của luận án: Các công trình quốc tế trước đây chỉ dừng lại ở các nghiên cứu rời rạc, thiếu tính hệ thống. Cụ thể, khi khảo sát nhóm Halogen, các tác giả quốc tế chỉ đánh giá riêng lẻ từng nguyên tố: F (Wang et al., 2012), Cl (Bai et al., 2014), Br (Guo et al., 2016), I (Hong et al., 2013). Chưa có nghiên cứu nào so sánh đối chuẩn trực tiếp 4 nguyên tố Halogen (F, Cl, Br, I) trên cùng một điều kiện chế tạo để thiết lập mối tương quan giữa độ âm điện, bán kính ion và hiệu ứng xúc tác. Hơn nữa, việc tổng hợp Sulfur của Liu et al. phụ thuộc vào khí độc $\text{H}_2\text{S}$, trong khi luận án của Trần Doãn An giải quyết bằng tiền chất thiourea/lưu huỳnh thăng hoa an toàn. Đặc biệt, luận án định vị sự đóng góp độc đáo bằng việc lần đầu tiên đồng pha tạp thành công hệ dị nguyên tố Oxygen - Fluorine (O-FCN) qua phương pháp nung một bước không dùng dung môi độc hại, tạo ra bước nhảy vọt về hằng số phân hủy động học so với các nghiên cứu công bố cùng thời kỳ.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp sâu sắc vào Lý thuyết Vùng năng lượng (Band Theory) trong chất bán dẫn hữu cơ và Lý thuyết Xúc tác quang Dị thể (Heterogeneous Photocatalysis Paradigm):

                       CỰC TIỂU VÙNG DẪN (CBM)
                       CỰC ĐẠI VÙNG HÓA TRỊ (VBM)
  1. Mở rộng mô hình cấu trúc dải điện tử heptazine: Luận án làm rõ cơ chế biến tính mật độ trạng thái (Density of States - DOS). Đỉnh cực đại vùng hóa trị (VBM) của $g\text{-C}3\text{N}4$ được tạo thành bởi các trạng thái $s, p_x, p_y$ của nguyên tử Nitơ, trong khi đáy cực tiểu vùng dẫn (CBM) chỉ gồm các trạng thái $p_z$ của Carbon. Khi pha tạp các nguyên tố có độ âm điện lớn như F hoặc O, sự thay thế có chọn lọc tại các tâm $N{2c}$ hoặc $C{sp2}$ dẫn đến sự thu hẹp khoảng cách vùng cấm $E_g$ từ $2.70\text{ eV}$ (CNU-550-1) xuống còn $2.56\text{ eV}$ (93:7FCN) và $2.50\text{ eV}$ (40-OCN), dịch chuyển bờ hấp thụ ánh sáng về phía bước sóng dài (red-shift).
  2. Quy luật hóa biến thiên hoạt tính quang xúc tác theo Bảng tuần hoàn: Luận án chứng minh định luật bán thực nghiệm: Hoạt tính quang xúc tác của $g\text{-C}_3\text{N}_4$ biến tính Halogen tỷ lệ thuận với độ âm điện và tỷ lệ nghịch với bán kính nguyên tử ($\text{F} > \text{Cl} > \text{Br} > \text{I}$). Nguyên tử Fluorine với bán kính bé nhất ($0.72\text{ \AA}$) và độ âm điện cao nhất ($3.98$) dễ dàng xâm nhập vào các rãnh liên lớp, tạo liên kết C-F phân cực mạnh, đóng vai trò như các bẫy điện tử nông (shallow traps) thu hút electron quang sinh, ngăn chặn tái tổ hợp mà không phá vỡ mạng tinh thể heptazine. Ngược lại, Iodine với bán kính quá lớn ($1.33\text{ \AA}$) gây biến dạng mạng tinh thể nghiêm trọng, tạo ra các tâm tái tổ hợp sâu, làm triệt tiêu hoạt tính.
  3. Mô hình động học hấp phụ - phản ứng bề mặt Langmuir-Hinshelwood cải tiến: Tốc độ phản ứng quang hóa được xác lập không chỉ phụ thuộc vào nồng độ chất phản ứng trong dung dịch mà bị kiểm soát trực tiếp bởi hằng số tốc độ sống của hạt mang điện ($r_s$) theo phương trình: $$r_s = \frac{I \cdot \phi \cdot k_s [A]}{k_s [A] + k_{-2}}$$ Trong đó: $k_{-2}$ là hằng số tốc độ tái tổ hợp $e^-/h^+$, $k_s$ là hằng số tương tác bề mặt, $I$ là thông lượng photon và $\phi$ là xác suất hấp thụ. Việc pha tạp dị tố làm giảm giá trị $k_{-2}$ tiệm cận về 0 ($k_{-2} \ll k_s [A]$), đưa hiệu suất lượng tử $y_c = y_{abs} \times y_{cs} \times y_{cmt} \times y_{cu}$ đạt mức tối ưu.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên ngành giữa 4 lý thuyết nền tảng:

  • Lý thuyết Orbital Phân tử (HOMO-LUMO): Giải thích sự định xứ và giải định xứ của đám mây điện tử $\pi$ liên hợp trong khung s-heptazine trước và sau khi gắn các dị tố có cặp electron tự do.
  • Lý thuyết Nhiệt động học Biên thế Điện cực (Standard Redox Potentials vs NHE): Khẳng định tính khả thi nhiệt động học của quá trình truyền điện tích: CBM của $g\text{-C}_3\text{N}_4$ biến tính (từ $-0.90\text{ V}$ đến $-1.12\text{ V}$ so với NHE) âm hơn rất nhiều so với thế khử một electron tạo gốc superoxide $E^0(\text{O}_2/\cdot\text{O}_2^-) = -0.330\text{ V}$ vs NHE, đảm bảo electron quang sinh khử tức thời $\text{O}_2$ hòa tan. Ngược lại, VBM ($+1.50\text{ V}$ đến $+1.60\text{ V}$) ít dương hơn thế oxy hóa trực tiếp nước $E^0(\text{H}_2\text{O}/\cdot\text{OH}) = +2.59\text{ V}$ vs NHE, chứng minh gốc hydroxyl $\cdot\text{OH}$ chỉ được sinh ra gián tiếp qua chuỗi khử trung gian của superoxide.
  • Phương trình Arrhenius mở rộng: Đánh giá hoạt tính thông qua việc hạ thấp năng lượng hoạt hóa biểu kiến $E_a$ ($k = A \cdot e^{-E_a/RT}$). Hằng số tốc độ $k$ tăng tương ứng với mức giảm mạnh của rào cản năng lượng hoạt hóa bề mặt.
  • Điều kiện biên của khung phân tích: Quá trình chỉ đạt độ tin cậy khi nồng độ chất ô nhiễm nằm trong vùng tuyến tính động học giả bậc nhất ($[RhB] \le 10\text{ mg/L}$), cường độ chiếu sáng đồng đều, hệ đạt cân bằng hấp phụ - giải hấp trong bóng tối hoàn toàn trước khi phát bức xạ quang hóa.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được xây dựng trên lập trường triết học Thực chứng luận (Positivism) kết hợp phương pháp luận thực nghiệm định lượng chuẩn xác. Thiết kế đa tầng (Multi-level Experimental Design) bao gồm 4 giai đoạn logic chặt chẽ:

|                     QUY TRÌNH THỰC NGHIỆM ĐA TẦNG                        |
  GIAI ĐOẠN 1: TỔNG HỢP VẬT LIỆU
  GIAI ĐOẠN 2: ĐẶC TRƯNG HÓA LÝ ĐA KỸ THUẬT
  GIAI ĐOẠN 3: ĐÁNH GIÁ ĐỘNG HỌC & HOẠT TÍNH
  GIAI ĐOẠN 4: LÀM RÕ CƠ CHẾ & ĐỘ BỀN TÁI SỬ DỤNG

Quy trình nghiên cứu rigorous

  1. Quy trình tổng hợp chuẩn hóa:

    • Mẫu chuẩn CNU-550-1: Đặt $10.0\text{ g}$ urea tinh khiết trong chén sứ có nắp đậy, gia nhiệt trong lò nung tới $550^\circ\text{C}$ với tốc độ nâng nhiệt $2.5^\circ\text{C/phút}$, duy trì đẳng nhiệt trong $2.0\text{ giờ}$ trong môi trường không khí.
    • Chuỗi biến tính Halogen ($95:5\text{FCN}$, $93:7\text{FCN}$, $90:10\text{FCN}$): Phối trộn cơ học đồng thể urea với ammonium fluoride ($\text{NH}_4\text{F}$) theo tỷ lệ khối lượng chính xác ($95:5$, $93:7$, $90:10$), sau đó thực hiện quá trình nhiệt ngưng tụ ở cùng chế độ nhiệt. Các mẫu đối chứng $\text{Cl}$, $\text{Br}$, $\text{I}$ được chế tạo tương tự với tỷ lệ cố định $93:7$.
    • Chuỗi biến tính Chalcogen ($20\text{-OCN}$, $40\text{-OCN}$, $60\text{-OCN}$ và $85:15\text{SCN}$, $75:25\text{SCN}$, $50:50\text{SCN}$): Sử dụng oxalic acid hoặc kiểm soát oxy phân tán làm nguồn Oxygen; phối trộn urea và thiourea làm nguồn Sulfur.
    • Hệ đồng pha tạp O-FCN: Phối trộn đồng thời tiền chất cung cấp O và F với urea ở tỷ lệ tối ưu ($40\text{-OCN}$ kết hợp $7%\text{ F}$), nung một bước ở $550^\circ\text{C}$.

  2. Tam giác đạc (Triangulation) trong phân tích cấu trúc:

    • Nhiễu xạ tia X (XRD): Thu nhận trên máy D8 Advance Bruker (bức xạ $\text{Cu-K}\alpha$, $\lambda = 1.5406\text{ \AA}$), góc quét $2\theta$ từ $10^\circ$ đến $80^\circ$. Đỉnh đặc trưng $(002)$ tại $2\theta \approx 27.4^\circ$ phản ánh khoảng cách xếp chồng liên lớp $\pi$-$\pi$ ($d \approx 0.326\text{ nm}$); đỉnh $(100)$ tại $2\theta \approx 13.1^\circ$ đặc trưng cho kích thước ô mạng phẳng của các vòng heptazine.
    • Quang phổ quang điện tử tia X (XPS): Đo trên thiết bị Kratos AXIS Ultra DLD với nguồn tia X đơn sắc $\text{Al-K}\alpha$. Phân giải cao các dải phổ C 1s ($284.8\text{ eV}$ cho C-C, $288.2\text{ eV}$ cho $\text{N-C}=\text{N}$), N 1s ($398.6\text{ eV}$ cho $\text{C-N}=\text{C}$ $N_{2c}$, $399.8\text{ eV}$ cho $\text{N-(C)}3$ $N{3c}$, $401.2\text{ eV}$ cho nhóm $-\text{NH}_x$), F 1s ($688.4\text{ eV}$ cho liên kết C-F cộng hóa trị), O 1s ($531.5 - 533.2\text{ eV}$ cho liên kết C-O và $\text{C}=\text{O}$) và S 2p ($164.0 - 165.2\text{ eV}$ cho liên kết C-S).
    • Phổ phản xạ khuếch tán UV-Vis (DRS): Sử dụng máy đo quang phổ tích hợp quả cầu tích phân JASCO V-670, chuẩn trắng $\text{BaSO}4$. Năng lượng vùng cấm $E_g$ được ngoại suy chính xác từ hàm Kubelka-Munk: $$[F(R\infty) \cdot h\nu]^{1/2} = A(h\nu - E_g)$$
    • Phổ huỳnh quang (Photoluminescence - PL): Kích thích ở bước sóng $\lambda_{ex} = 325\text{ nm}$, ghi nhận sự dập tắt huỳnh quang (quenching) tại cực đại phát xạ $460\text{ nm}$, thực hiện tách pic phát xạ (Gaussian deconvolution) để lượng hóa các mức bẫy năng lượng.

  3. Giao thức bẫy gốc tự do (Quenching experiments): Để xác định tác nhân oxy hóa đóng vai trò quyết định, các chất dập tắt chuyên biệt được bổ sung với nồng độ xác định vào hệ phản ứng trước khi bật đèn:

    • Tert-butanol (TBA, $1.0\text{ mM}$): Bẫy gốc hydroxyl tự do ($\cdot\text{OH}$).
    • Disodium ethylenediaminetetraacetate (2Na-EDTA, $1.0\text{ mM}$): Bẫy lỗ trống quang sinh ($h^+$).
    • 1,4-Benzoquinone (1,4-BQ, $1.0\text{ mM}$): Bẫy gốc anion superoxide ($\cdot\text{O}_2^-$).
|            BẢNG ĐỐI SOÁT HÓA CHẤT BẪY GỐC TỰ DO VÀ MỤC TIÊU              |
|  Chất bẫy (Scavenger)   | Nồng độ | Gốc hoạt tính mục tiêu               |
|  1,4-Benzoquinone (1,4-BQ) 1.0 mM   | Gốc Anion Superoxide (•O2-) [Chính]  |
|  2Na-EDTA               | 1.0 mM   | Lỗ trống quang sinh (h+)    [Chính]  |
|  Tert-Butanol (TBA)     | 1.0 mM   | Gốc Hydroxyl tự do (•OH)    [Phụ]    |

Data và phân tích

Phân tích đặc trưng vật lý - hóa học

Dữ liệu thực nghiệm xác nhận việc đưa các nguyên tố phi kim vào mạng lưới không làm sụp đổ khung tinh thể $g\text{-C}_3\text{N}_4$ mà tạo ra sự tái cấu trúc vi mô sâu sắc:

Ký hiệu Mẫu Năng lượng vùng cấm $E_g$ (eV) Bước sóng hấp thụ biên $\lambda_{edge}$ (nm) Tỷ lệ nguyên tử C/N Cường độ PL cực đại (a.u) Hằng số tốc độ $k_{bk}$ ($\text{min}^{-1}$) Hệ số tương quan $R^2$
CNU-550-1 (Chuẩn) 2.70 459 0.71 1850 0.0052 0.991
95:5FCN 2.62 473 0.72 1120 0.0148 0.994
93:7FCN 2.56 484 0.74 620 0.0385 0.998
90:10FCN 2.58 480 0.75 890 0.0210 0.992
93:7ClCN 2.60 476 0.73 980 0.0182 0.995
93:7BrCN 2.63 471 0.72 1240 0.0115 0.993
93:7ICN 2.68 462 0.71 1650 0.0068 0.989
20-OCN 2.58 480 0.73 740 0.0245 0.996
40-OCN 2.50 496 0.78 410 0.0520 0.999
60-OCN 2.54 488 0.76 680 0.0312 0.994
75:25SCN 2.52 492 0.77 490 0.0440 0.997
O-FCN (Đồng pha tạp) 2.45 506 0.81 210 0.0895 0.999

Phân tích chi tiết:

  • Động học Halogen: Hằng số tốc độ $k_{bk}$ của 93:7FCN ($0.0385\text{ min}^{-1}$) cao gấp 7.4 lần so với mẫu chuẩn CNU-550-1 ($0.0052\text{ min}^{-1}$). Chuỗi hoạt tính tuân thủ tuyệt đối: $\text{F} (0.0385) > \text{Cl} (0.0182) > \text{Br} (0.0115) > \text{I} (0.0068\text{ min}^{-1})$. Khi tỷ lệ F tăng quá mức ($90:10\text{FCN}$), hoạt tính suy giảm do sự tích tụ F dư thừa trên bề mặt đóng vai trò che chắn ánh sáng và tán xạ hạt mang điện.
  • Động học Chalcogen: Mẫu 40-OCN đạt hằng số $k_{bk} = 0.0520\text{ min}^{-1}$ (gấp 10 lần mẫu chuẩn). Việc thay thế nguyên tử N trong khung heptazine bằng nguyên tố O hình thành các liên kết C-O và $\text{C}=\text{O}$ (chứng minh qua pic XPS O 1s tại $531.8\text{ eV}$), làm tăng tính ưa nước, mở rộng diện tích bề mặt và thu hẹp $E_g$ về $2.50\text{ eV}$.
  • Hiệu ứng cộng hưởng đột phá ở mẫu O-FCN: Mẫu đồng pha tạp O-FCN cho giá trị $k_{bk} = 0.0895\text{ min}^{-1}$, cao gấp 17.2 lần so với CNU-550-1, gấp 2.32 lần so với 93:7FCN và gấp 1.72 lần so với 40-OCN. Cường độ huỳnh quang PL của O-FCN giảm tới 88.6% so với mẫu chuẩn, chứng thực sự triệt tiêu gần như hoàn toàn quá trình tái tổ hợp electron - lỗ trống.
HẰNG SỐ TỐC ĐỘ QUANG PHÂN HỦY kbk (min^-1)

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Lần đầu tiên xác lập quy luật tuần hoàn trong biến tính bán dẫn hữu cơ: Luận án cung cấp bằng chứng thực nghiệm rõ ràng về sự tương quan trực tiếp giữa cấu hình vỏ electron, độ âm điện của các dị tố nhóm VIA và VIIA với khả năng xúc tác quang của $g\text{-C}_3\text{N}_4$. Bán kính ion nhỏ của F ($0.72\text{ \AA}$) và O ($0.73\text{ \AA}$) là điều kiện tiên quyết để tạo liên kết cộng hóa trị bền vững trong mặt phẳng heptazine mà không làm phá vỡ cấu trúc tinh thể lớp.
  2. Khám phá cơ chế truyền điện tích hai kênh (Dual-channel charge transfer): Trong hệ đồng pha tạp O-FCN, Fluorine hoạt động như một kênh rút electron bề mặt nhờ độ âm điện cực cao ($3.98$), trong khi Oxygen thay thế nguyên tử nitơ cầu nối hoạt động như một tâm cho điện tử làm dịch chuyển đám mây $\pi$. Sự phân cực kép này thiết lập một điện trường nội tại (internal electric field) định hướng dòng electron di chuyển ra bề mặt tiếp xúc lỏng-rắn, kéo dài thời gian sống của lỗ trống quang sinh.
  3. Giải mã con đường phân hủy chất ô nhiễm hữu cơ: Kết quả thực nghiệm với các chất dập tắt (scavengers) trên mẫu 40-OCN và O-FCN chỉ ra:
    • Khi thêm 1,4-BQ (bẫy $\cdot\text{O}_2^-$), hiệu suất phân hủy RhB giảm sút nghiêm trọng từ $98.5%$ xuống còn $18.2%$ (giảm 80.3%).
    • Khi thêm 2Na-EDTA (bẫy $h^+$), hiệu suất giảm còn $24.6%$.
    • Khi thêm TBA (bẫy $\cdot\text{OH}$), hiệu suất chỉ giảm nhẹ xuống $86.4%$. Kết luận: Gốc anion superoxide ($\cdot\text{O}_2^-$) và lỗ trống quang sinh ($h^+$) đóng vai trò là hai tác nhân oxy hóa chủ đạo, trong khi gốc hydroxyl ($\cdot\text{OH}$) chỉ giữ vai trò phụ trợ.
  4. Độ bền hóa học và khả năng tái sử dụng vượt bậc: Khảo sát mẫu 40-OCN qua 5 chu kỳ phản ứng liên tiếp cho thấy hiệu suất phân hủy RhB sau 5 chu kỳ vẫn đạt trên $92.3%$ so với $98.5%$ ở chu kỳ đầu. Giản đồ XRD của vật liệu sau 5 lần thu hồi không ghi nhận bất kỳ sự thay đổi nào về vị trí hay cường độ các pic nhiễu xạ đặc trưng, chứng minh liên kết cộng hóa trị giữa dị tố phi kim và khung carbon nitride hoàn toàn miễn nhiễm với hiện tượng quang ăn mòn (photocorrosion) – một ưu thế vượt trội so với các hệ bán dẫn sulfide kim loại ($\text{CdS}$, $\text{MoS}_2$).
HIỆU SUẤT PHÂN HỦY RhB KHI CÓ MẶT CHẤT DẬP TẮT (SCAVENGERS) TRÊN MẪU 40-OCN
  ==> KẾT LUẬN: •O2- và h+ LÀ TÁC NHÂN OXY HÓA QUYẾT ĐỊNH CƠ CHẾ PHẢN ỨNG

Implications đa chiều

  • Về mặt lý thuyết: Cung cấp cơ sở dữ liệu lượng hóa hoàn chỉnh cho việc thiết kế các chất bán dẫn hữu cơ 2D thế hệ mới. Đặt nền móng lý luận cho việc áp dụng phương pháp hóa học tính toán (DFT) mô phỏng cấu trúc dải năng lượng của các mạng polymer liên hợp pha tạp đa nguyên tố.
  • Về mặt phương pháp luận: Chuẩn hóa quy trình nhiệt phân một bước (one-step thermal condensation) sử dụng các tiền chất rắn không độc, giá thành thấp, loại bỏ hoàn toàn dung môi hữu cơ độc hại và các chất hoạt động bề mặt đắt tiền.
  • Về mặt ứng dụng thực tiễn: Tạo ra vật liệu xúc tác quang hiệu năng cao có thể tích hợp trực tiếp vào các module lọc nước xử lý nước thải dệt nhuộm, loại bỏ dư lượng kháng sinh và hợp chất hữu cơ khó phân hủy mà chỉ cần tận dụng nguồn năng lượng mặt trời tự nhiên hoặc hệ thống đèn LED tiết kiệm điện.

Limitations và Future Research

Nhằm đảm bảo tính khách quan và chuẩn mực học thuật, luận án thẳng thắn thừa nhận các giới hạn kỹ thuật:

  1. Hiện tượng tự nhạy hóa quang (Dye self-sensitization): Rhodamine B là một chất màu hữu cơ có khả năng hấp thụ ánh sáng khả kiến. Dưới bức xạ quang, bản thân phân tử RhB ở trạng thái kích thích ($\text{RhB}^*$) có thể truyền electron vào vùng dẫn của chất xúc tác, đóng góp một phần vào tốc độ đổi màu dung dịch song song với quá trình xúc tác quang thực sự của bán dẫn.
  2. Quy mô chế tạo mẻ nhỏ (Bench-scale limitation): Quá trình nhiệt phân thực hiện trong chén sứ có nắp đậy tĩnh tại có thể dẫn đến sự phân bố nhiệt và gradient nồng độ khí giải phóng ($\text{NH}_3$, $\text{CO}_2$) không hoàn toàn đồng nhất khi nâng khối lượng mẻ lên mức kilogram.
  3. Thiếu vắng dữ liệu phổ tán xạ thời gian thực (Time-resolved Photoluminescence - TRPL): Mặc dù phổ huỳnh quang dừng tích phân (Steady-state PL) đã phản ánh sự suy giảm tái tổ hợp, việc đo trực tiếp thời gian sống của hạt mang điện (carrier lifetime tính bằng nanosecond/picosecond) chưa được thực hiện do hạn chế thiết bị chuyên sâu tại thời điểm nghiên cứu.

Chương trình nghiên cứu tương lai (Future Research Agenda):

  • Mở rộng đối tượng chất ô nhiễm: Đánh giá hoạt tính trên các hợp chất hữu cơ không màu, không hấp thụ ánh sáng khả kiến như hợp chất phenol, thuốc bảo vệ thực vật (2,4-D, glyphosate), và dư lượng dược phẩm (tetracycline, ciprofloxacin).
  • Ứng dụng chuyển hóa năng lượng: Mở rộng sang lĩnh vực quang phân tách nước sinh Hydrogen sạch ($\text{H}_2$) và quang khử khí nhà kính $\text{CO}_2$ thành các nhiên liệu hữu cơ ($\text{CH}_4$, $\text{CH}_3\text{OH}$).
  • Kỹ thuật cố định xúc tác (Immobilization): Tạo màng mỏng composite xúc tác quang tự nâng (free-standing membranes) hoặc phủ lên chất mang xốp sợi thủy tinh, gốm $\text{Al}_2\text{O}_3$ để ứng dụng trong các lò phản ứng dòng chảy liên tục (continuous-flow photocatalytic reactors), khắc phục triệt để khâu lắng lọc ly tâm thu hồi bột xúc tác.

Tác động và ảnh hưởng

|                    TÁC ĐỘNG TOÀN DIỆN CỦA LUẬN ÁN                        |
  HỌC THUẬT (ACADEMIC)
  CÔNG NGHIỆP & CÔNG NGHỆ (INDUSTRY)
  MÔI TRƯỜNG & CHÍNH SÁCH (POLICY & ENVIRONMENT)
  • Tác động học thuật: Luận án đóng góp 5 công trình khoa học công bố trên các tạp chí khoa học chuyên ngành uy tín trong nước và quốc tế. Các phát hiện về quy luật chu kỳ Halogen/Chalcogen cung cấp tài liệu tham khảo cốt lõi cho các nhóm nghiên cứu vật liệu nano carbon nitride trên thế giới.
  • Chuyển dịch công nghệ xanh: Giải pháp biến tính $g\text{-C}_3\text{N}_4$ bằng urea và các muối phi kim phổ biến mở ra cơ hội thương mại hóa vật liệu xử lý nước với chi phí nguyên liệu thô dưới 10 USD/kg, thấp hơn từ 5-10 lần so với các chất xúc tác quang chứa kim loại quý ($\text{Pt/TiO}_2$, $\text{Ag}_3\text{PO}_4$).
  • Đóng góp chính sách: Cung cấp cơ sở khoa học thực chứng hỗ trợ các cơ quan quản lý môi trường và các khu công nghiệp dệt nhuộm xây dựng lộ trình chuyển đổi công nghệ xử lý nước thải bậc cao (Advanced Oxidation Processes - AOPs) dựa trên năng lượng tái tạo, hướng tới mục tiêu phát thải ròng bằng 0 (Net Zero).

Đối tượng hưởng lợi

  1. Nghiên cứu sinh và Giới học thuật: Tiếp cận cơ sở dữ liệu thực nghiệm chuẩn xác về phổ XPS, XRD, PL phân giải cao và phương pháp luận thiết lập mô hình động học quang hóa Langmuir-Hinshelwood.
  2. Kỹ sư R&D Môi trường: Sở hữu quy trình công nghệ chi tiết để tổng hợp chất xúc tác quang khả kiến hoạt tính cao, ổn định, không thôi nhiễm ion kim loại nặng ra nguồn nước sau xử lý.
  3. Doanh nghiệp Dệt nhuộm & Dược phẩm: Ứng dụng giải pháp quang phân hủy chi phí thấp để xử lý triệt để các mạch vòng thơm độc hại trong nước thải sinh hoạt và sản xuất mà không làm phát sinh bùn thải hóa học thứ cấp.
  4. Nhà hoạch định chính sách: Có thêm luận cứ kỹ thuật để ban hành các tiêu chuẩn môi trường nghiêm ngặt hơn đối với chất thải hữu cơ bền vững (POPs).

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Lý thuyết Vùng năng lượng trong bán dẫn hữu cơ 2D bằng việc thiết lập quy luật tuần hoàn về ảnh hưởng của độ âm điện và bán kính ion nhóm Halogen/Chalcogen lên cấu trúc điện tử của khung s-heptazine. Luận án đã chỉ ra cơ chế triệt tiêu tính giam giữ điện tích cục bộ (local charge confinement) tại các vòng heptazine đơn lẻ vốn là điểm nghẽn cố hữu trong mô hình nguyên bản của Zhu et al. (2014).

2. Đột phá phương pháp luận của nghiên cứu này khi so sánh với ít nhất 2 công trình quốc tế?

  • So với Liu et al. (2010): Công trình quốc tế pha tạp Sulfur bắt buộc phải dùng dòng khí độc $\text{H}_2\text{S}$ ở nhiệt độ cao kèm hệ thống xử lý khí phức tạp; luận án giải quyết bằng phản ứng pha rắn đồng thể giữa urea và thiourea/lưu huỳnh, an toàn và thân thiện môi trường.
  • So với Wang et al. (2012) và Hu et al. (2015): Các nghiên cứu trước sử dụng các hợp chất fluoro-alkyl hoặc phosphazene đắt tiền và quy trình nung phức tạp nhiều giai đoạn; luận án chuẩn hóa phương pháp nung đồng thời một bước (one-step calcination) với tiền chất rẻ tiền ($\text{NH}4\text{F}$, oxalic acid), đạt hiệu quả đồng pha tạp O-F vượt trội với hằng số $k{bk} = 0.0895\text{ min}^{-1}$.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất và cơ sở dữ liệu chứng minh?

Phát hiện bất ngờ nhất là sự đối nghịch hoàn toàn về hoạt tính trong nhóm Halogen: trong khi Fluorine làm tăng vọt hoạt tính gấp 7.4 lần, thì Iodine hầu như không cải thiện hoạt tính ($k_{bk} = 0.0068\text{ min}^{-1}$ so với $0.0052\text{ min}^{-1}$ của mẫu chuẩn). Cơ sở dữ liệu XPS và XRD chứng minh: bán kính quá lớn của Iodine làm dãn cách mạng tinh thể quá mức, phá vỡ liên kết hydro liên lớp và đóng vai trò như các tâm tái tổ hợp sâu (deep traps) "bắt chết" các hạt mang điện thay vì giải phóng chúng ra bề mặt.

4. Giao thức tái lập thực nghiệm (Replication Protocol) có được cung cấp đầy đủ không?

Toàn bộ thông số thực nghiệm được định lượng hóa chi tiết: tỷ lệ khối lượng chính xác đến hàng miligam, tốc độ gia nhiệt lò nung ($2.5 - 5^\circ\text{C/min}$), nhiệt độ đẳng nhiệt chuẩn ($550^\circ\text{C}$), thời gian lưu ($2.0\text{ h}$), thể tích dung dịch phản ứng ($100\text{ mL}$), nồng độ chất màu RhB ($10\text{ mg/L}$), khối lượng xúc tác ($0.05\text{ g}$), thời gian cân bằng tối ($30\text{ phút}$), và đặc tính quang phổ của nguồn đèn LED 30W. Bất kỳ phòng thí nghiệm Hóa lý nào cũng có thể tái lập 100% kết quả nghiên cứu.

5. Lộ trình nghiên cứu 10 năm (10-year Research Agenda) được định hình ra sao?

Lộ trình hướng tới:

  • Giai đoạn 1-3 năm: Mở rộng thư viện đồng pha tạp sang các cặp phi kim khác (N-P, B-F) và tích hợp tính toán DFT mô phỏng năng lượng hấp phụ phân tử ô nhiễm.
  • Giai đoạn 4-6 năm: Chế tạo màng xúc tác quang tự làm sạch trên nền polymer sinh học và thiết kế lò phản ứng quang hóa dạng ống dòng chảy quy mô pilot $1000\text{ L/ngày}$.
  • Giai đoạn 7-10 năm: Mở rộng ứng dụng sang xúc tác quang tổng hợp hóa chất tinh khiết hữu cơ (organic green synthesis) và hệ thống pin quang điện hóa (PEC) tách Hydro mặt trời quy mô công nghiệp.

Kết luận

  1. Tổng hợp thành công chuỗi vật liệu $g\text{-C}_3\text{N}_4$ biến tính phi kim: Chế tạo thành công và có hệ thống các hệ vật liệu $g\text{-C}_3\text{N}_4$ pha tạp Halogen (F, Cl, Br, I), Chalcogen (O, S) và đồng pha tạp kép (O-F) bằng phương pháp nhiệt phân pha rắn một bước đơn giản, kinh tế và thân thiện với môi trường.
  2. Quy luật hóa tương quan cấu trúc - hoạt tính: Xác lập mối liên hệ định lượng giữa vị trí của phi kim trong Bảng tuần hoàn với hoạt tính quang xúc tác, khẳng định ưu thế tuyệt đối của các nguyên tố có bán kính bé và độ âm điện cao (F, O).
  3. Đột phá hiệu năng quang xúc tác: Mẫu đồng pha tạp O-FCN đạt hằng số tốc độ phân hủy $k_{bk} = 0.0895\text{ min}^{-1}$, vượt trội gấp 17.2 lần so với $g\text{-C}_3\text{N}_4$ nguyên bản, phân hủy gần như hoàn toàn chất ô nhiễm hữu cơ trong thời gian ngắn dưới ánh sáng khả kiến.
  4. Làm rõ cơ chế phản ứng và động học: Chứng minh cơ chế oxy hóa chủ đạo qua hai tác nhân là gốc anion superoxide ($\cdot\text{O}_2^-$) và lỗ trống ($h^+$) dựa trên động học Langmuir-Hinshelwood và thí nghiệm bẫy gốc tự do.
  5. Chứng thực độ bền vượt trội: Khẳng định tính ổn định hóa học và cấu trúc tinh thể của xúc tác qua 5 chu kỳ phản ứng liên tục mà không suy giảm đáng kể hoạt tính, mở ra tiềm năng ứng dụng thực tiễn to lớn trong công nghệ xử lý môi trường bền vững.
