Luận án về tính chất điện và cơ chế nhạy khí của chuyển tiếp SnO2-CNTs

Tài liệu nghiên cứu Luận án nghiên cứu tính chất điện và cơ chế nhạy khí của chuyển tiếp sno2 cnts, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về kỹ thuật.

• Trường học: Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Vật Lý
• Đề tài: Nghiên Cứu Tính Chất Điện Và Cơ Chế Nhạy Khí Của Chuyển Tiếp SnO2-CNTs
• Loại tài liệu: luận án
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Mục lục chi tiết

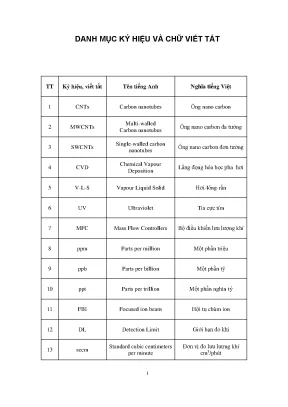

• DANH MỤC KÝ HIỆU VÀ CHỮ VIẾT TẮT
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH ẢNH VÀ ĐỒ THỊ
• 1. GIỚI THIỆU CHUNG
• 1.1. Lý do chọn đề tài
• 1.2. Mục tiêu nghiên cứu
• 1.3. Đối tượng và phạm vi nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 1.5. Ý nghĩa khoa học và thực tiễn của đề tài nghiên cứu
• 1.6. Những đóng góp mới của đề tài

Tóm tắt

I. Giới thiệu về chuyển tiếp SnO2 CNTs

Chuyển tiếp giữa SnO2 và CNTs đã thu hút sự chú ý trong nghiên cứu cảm biến khí nhờ vào tính chất điện và khả năng nhạy khí vượt trội. SnO2 là một loại vật liệu nano bán dẫn phổ biến, trong khi CNTs mang lại độ dẫn điện cao và diện tích bề mặt lớn. Sự kết hợp giữa hai loại vật liệu này tạo ra một cấu trúc có khả năng phát hiện khí ở nồng độ thấp, hoạt động hiệu quả ở nhiệt độ phòng. Nghiên cứu này nhằm mục đích khảo sát tính chất điện và cơ chế nhạy khí của chuyển tiếp SnO2-CNTs, từ đó mở ra hướng đi mới cho các ứng dụng trong cảm biến khí.

1.1. Tính chất điện của chuyển tiếp SnO2 CNTs

Tính chất điện của chuyển tiếp SnO2-CNTs được xác định thông qua các phương pháp đo đặc trưng I-V và phổ tổng trở. Kết quả cho thấy rằng, sự hiện diện của CNTs làm tăng đáng kể độ dẫn điện của hệ thống. Điều này có thể được giải thích bởi sự tương tác giữa SnO2 và CNTs, tạo ra các trạng thái điện tử mới, giúp cải thiện khả năng dẫn điện. Các nghiên cứu trước đây đã chỉ ra rằng, CNTs có thể hoạt động như một kênh dẫn điện, trong khi SnO2 đóng vai trò như một chất nhạy khí, từ đó tạo ra một cấu trúc cảm biến hiệu quả hơn.

1.2. Cơ chế nhạy khí của chuyển tiếp SnO2 CNTs

Cơ chế nhạy khí của chuyển tiếp SnO2-CNTs liên quan đến sự thay đổi điện trở của hệ thống khi tiếp xúc với các phân tử khí. Khi khí được hấp phụ lên bề mặt của SnO2, nó sẽ làm thay đổi mật độ điện tử, dẫn đến sự thay đổi điện trở. Sự kết hợp giữa SnO2 và CNTs không chỉ cải thiện độ nhạy mà còn giảm thời gian hồi phục của cảm biến. Các nghiên cứu cho thấy rằng, cấu trúc chuyển tiếp này có thể phát hiện các khí độc hại như NO2 và H2S ở nồng độ rất thấp, điều này rất quan trọng trong các ứng dụng thực tiễn như giám sát chất lượng không khí và an toàn thực phẩm.

II. Ứng dụng của chuyển tiếp SnO2 CNTs trong cảm biến khí

Chuyển tiếp SnO2-CNTs có tiềm năng ứng dụng lớn trong lĩnh vực cảm biến khí. Với khả năng phát hiện khí ở nồng độ thấp và hoạt động ở nhiệt độ phòng, các cảm biến này có thể được sử dụng trong nhiều lĩnh vực khác nhau như giám sát môi trường, y tế và an toàn thực phẩm. Việc phát triển các cảm biến khí thông minh dựa trên SnO2-CNTs không chỉ giúp nâng cao chất lượng cuộc sống mà còn góp phần bảo vệ sức khỏe con người.

2.1. Cảm biến khí trong giám sát môi trường

Cảm biến khí dựa trên chuyển tiếp SnO2-CNTs có thể được sử dụng để giám sát chất lượng không khí trong các khu vực đô thị. Với khả năng phát hiện các khí độc hại như NO2 và CO, các cảm biến này có thể cung cấp thông tin kịp thời về tình trạng ô nhiễm không khí, từ đó giúp các cơ quan chức năng đưa ra các biện pháp xử lý kịp thời. Hơn nữa, việc sử dụng các cảm biến này trong các hệ thống IoT sẽ giúp thu thập và phân tích dữ liệu một cách hiệu quả hơn.

2.2. Ứng dụng trong y tế

Trong lĩnh vực y tế, cảm biến khí dựa trên SnO2-CNTs có thể được sử dụng để phát hiện các khí sinh ra từ cơ thể người, như khí CO2 và H2S. Điều này có thể hỗ trợ trong việc chẩn đoán các bệnh lý liên quan đến hô hấp và tiêu hóa. Việc phát triển các cảm biến này không chỉ giúp nâng cao chất lượng chẩn đoán mà còn tạo ra các thiết bị y tế thông minh, dễ dàng sử dụng và tích hợp vào các hệ thống chăm sóc sức khỏe hiện đại.

Nội dung chính

Tổng quan về luận án

Sự bùng nổ của cuộc Cách mạng Công nghiệp 4.0 và kỷ nguyên Vạn vật Kết nối (Internet of Things - IoT) đặt ra yêu cầu cấp thiết về các thế hệ cảm biến khí thông minh: độ nhạy siêu cao, giới hạn phát hiện ở nồng độ vết, tiêu thụ năng lượng thấp và vận hành ổn định tại nhiệt độ phòng hoặc nhiệt độ thấp. Các vật liệu ôxít kim loại bán dẫn (Semiconductor Metal Oxide - SMO) truyền thống như dây nano (Nanowires - NWs) $\text{SnO}_2$ sở hữu tính chất nhạy khí vượt trội nhưng thường đòi hỏi nhiệt độ kích hoạt nhiệt cao ($>100\text{--}200\ ^\circ\text{C}$). Ngược lại, các vật liệu nano carbon như ống nano carbon đơn tường (Single-Walled Carbon Nanotubes - SWCNTs) và đa tường (Multi-Walled Carbon Nanotubes - MWCNTs) có khả năng dẫn điện và nhạy khí ở nhiệt độ phòng nhưng lại bị chi phối bởi năng lượng liên kết phân tử khí quá lớn, dẫn đến thời gian hồi phục kéo dài và khó tái tạo tín hiệu.

Luận án tiến sĩ với đề tài "Nghiên cứu chế tạo và tính chất nhạy khí của các cấu trúc dị thể của $\text{SnO}_2$ và ống nano carbon" đã giải quyết triệt để điểm nghẽn học thuật này thông qua việc thiết kế và chế tạo các chuyển tiếp dị thể (heterojunctions) nano 1D/1D giữa dây nano $\text{SnO}_2$ và CNTs. Nghiên cứu xác lập các câu hỏi nghiên cứu cốt lõi:

1. Làm thế nào để chế tạo trực tiếp và kiểm soát tiếp xúc dị thể $\text{SnO}_2/\text{CNTs}$ trên vi điện cực mà không gây hiện tượng đoản mạch?
2. Bản chất chuyển mức năng lượng và cơ chế dịch chuyển hạt tải qua rào thế tiếp xúc dị thể $\text{SnO}_2/\text{CNTs}$ dưới tác động của các phân tử khí oxy hóa ($\text{NO}_2$) và khí khử ($\text{H}_2\text{S}$) là gì?
3. Sự tương tác giữa phát xạ nhiệt (Thermal Emission - TE) và xuyên hầm qua tâm bắt (Trap-Assisted Tunneling - TAT) đóng vai trò như thế nào trong việc tăng cường độ đáp ứng khí ở chế độ phân cực ngược?

Luận án xây dựng khung lý thuyết dựa trên mô hình rào thế Schottky, lý thuyết phát xạ nhiệt Crowell-Sze kết hợp với hiệu ứng ghim mức Fermi theo Bardeen và mô hình bẫy điện tích nút khuyết oxy ($V_\text{O}$). Đóng góp mang tính đột phá của công trình là chế tạo thành công cảm biến chuyển tiếp dị thể đơn $\text{SnO}_2/\text{MWCNTs}$ ($d: 20\text{--}40\text{ nm}$) đạt độ đáp ứng kỷ lục $R_g/R_a = 11.300$ đối với $1\text{ ppm }\text{NO}_2$ tại $50\ ^\circ\text{C}$ ở chế độ phân cực ngược (cao gấp gần 100 lần so với cấu trúc dị thể kép $\text{SnO}_2/\text{MWCNTs}/\text{SnO}_2$), đồng thời hạ giới hạn đo khí (Detection Limit - DL) xuống mức $0{,}68\text{ ppt}$ (parts per trillion). Kết quả này đã được công bố trên các tạp chí quốc tế đỉnh cao thuộc danh mục ISI gồm Sensors and Actuators B: Chemical (2017) và Applied Physics Letters (2018).

---

Literature Review và Positioning

Nghiên cứu chuyển tiếp dị thể bán dẫn bắt đầu từ các công trình nền tảng của Schottky và Mott (1938), Bardeen (1947), Shockley (1951) và Crowell - Sze (1966) về rào thế kim loại - bán dẫn và tiếp xúc p-n dị thể. Trong lĩnh vực cảm biến khí, Kawakami và Yanagida (1979) lần đầu tiên đề xuất chuyển tiếp gốm đa tinh thể p-NiO/n-ZnO để đo độ ẩm, mở đường cho hàng loạt nghiên cứu về màng mỏng và viên nén dị thể $\text{CuO}/\text{ZnO}$, $\text{SiC}/\text{ZnO}$ trong thập niên 1990 (Kim et al., 2013). Tuy nhiên, các cấu trúc vĩ mô này bộc lộ nhược điểm cố hữu: diện tích tiếp xúc khí thấp, quá trình khuếch tán khí bị nghẽn tại bề mặt tiếp xúc chôn sâu, độ lặp lại kém do độ nhám bề mặt không đồng nhất.

Khi công nghệ nano phát triển, các cấu trúc nano thấp chiều như dây nano (NWs), thanh nano (Nanorods - NRs), ống nano (CNTs), Graphene và vật liệu kim loại chuyển tiếp dichalcogenides (TMDs như $\text{MoS}_2$) được đưa vào chế tạo chuyển tiếp dị thể. Wei et al. (2009, 2011) đã chế tạo cấu trúc Schottky đơn dây nano $\text{ZnO}$ với điện cực $\text{Pt}$ bằng kỹ thuật hội tụ chùm ion (Focused Ion Beam - FIB), cho thấy rào thế tiếp xúc đóng vai trò như một van điều khiển dòng điện hạt tải, giúp tăng độ nhạy khí $\text{CO}$ lên $32.000%$. Park et al. (2011) khảo sát tiếp xúc chéo giữa dây nano $\text{p-CuO}$ và $\text{n-ZnO}$, chứng minh sự uốn cong vùng năng lượng tại tiếp xúc 1D/1D giúp cải thiện khả năng tiếp cận khí. Tuy nhiên, quy trình chế tạo đơn dây bằng FIB vô cùng phức tạp, chi phí cao và không thể thương mại hóa quy mô lớn.

Công trình & Tác giả	Cấu trúc vật liệu	Khí thử nghiệm & Điều kiện	Hiệu năng / Độ đáp ứng	Giới hạn phát hiện (DL)
Quang V. Van et al. (2016)	$\text{SnO}_2\text{ NWs/Graphene/SnO}_2$	$\text{NO}_2\ (100\text{ ppb}), 150\ ^\circ\text{C}$	$R_g/R_a = 11$	$0{,}024\text{ ppb}$
Lupan et al. (2010)	$\text{ZnO NWs/CNTs}$	$\text{NH}_3\ (50\text{ ppm}), 25\ ^\circ\text{C}$	$R_a/R_g = 430$	$400\text{ ppb}$
Yonggang Du et al. (2014)	$\text{Pd-rGO/SiO}_2\text{/Si}$	$\text{H}_2\ (0{,}16%), 25\ ^\circ\text{C}$	$\Delta R/R_a = 970%$	$10\text{ ppm}$
Yunhan Ling et al. (2014)	$\text{TiO}_2\text{ nanotube/Au}$	$\text{H}_2\ (1000\text{ ppm}), 75\text{--}125\ ^\circ\text{C}$	Phân cực ngược tăng $I_g/I_a$	N/A
Luận án (Quan Thi Minh Nguyet et al.)	$\text{SnO}_2\text{ NWs/MWCNTs}$	$\text{NO}_2\ (1\text{ ppm}), 50\ ^\circ\text{C}$	$R_g/R_a = 11.300$ (Phân cực ngược)	$0{,}68\text{ ppt}$

Trong y văn tồn tại hai luồng quan điểm đối nghịch: (1) Nhóm nghiên cứu theo mô hình truyền thống cho rằng cơ chế nhạy khí hoàn toàn bị chi phối bởi biến thiên độ dẫn khối do hấp phụ oxy ion hóa ($O_2^-$, $O^-$, $O^{2-}$); (2) Nhóm ủng hộ mô hình điện tử tiếp xúc khẳng định biến thiên rào thế Schottky/p-n đóng vai trò quyết định theo quy luật hàm mũ. Luận án định vị chính xác khoảng trống nghiên cứu: chưa có công trình nào tích hợp thành công mạng lưới dây nano $\text{SnO}_2$ mọc trực tiếp tại chỗ (on-chip growth) với các lớp CNTs phân loại theo đường kính ($d < 10\text{ nm}$, $20\text{--}40\text{ nm}$, $60\text{--}100\text{ nm}$) để phân tích định lượng cơ chế dòng điện TE kết hợp TAT tại mặt phân giới dưới kích thích của khí độc nồng độ siêu vết.

---

Đóng góp lý thuyết và khung phân tích

                      +------------------------------------------+
                      |         Khí phân tích (NO2 / H2S)        |
                      +------------------------------------------+
                                           |
                                           v
+------------------------------------------------------------------------------------+
|                             CHUYỂN TIẾP DỊ THỂ SnO2 / MWCNTs                       |
|                                                                                    |
|   +--------------------------+                      +--------------------------+   |
|   |      Dây nano SnO2       |                      |          MWCNTs          |   |
|   |  - Bán dẫn loại n        |    Mặt tiếp xúc      |  - Bán kim / Bán dẫn p   |   |
|   |  - Công thoát: 4.6-4.8 eV| <------------------> |  - Công thoát: 4.6-4.9 eV|   |
|   |  - Mật độ nút khuyết Vo  |   Rào thế Schottky   |  - Kênh dẫn hạt tải cao  |   |
|   +--------------------------+   hoặc dị thể p-n    +--------------------------+   |
|                 |                                                 |                |
|                 +-----------------------+-------------------------+                |
|                                         |                                          |
|                                         v                                          |
|                 +-----------------------------------------------+                  |
|                 |     VÙNG NGHÈO & NĂNG LƯỢNG BIẾN THIÊN        |                  |
|                 |  - q.Vbi & Chiều cao rào thế phi_B thay đổi   |                  |
|                 |  - Hấp phụ khí biến điệu điện tích bề mặt     |                  |
|                 +-----------------------------------------------+                  |
+------------------------------------------------------------------------------------+
                                           |
                                           v
+------------------------------------------------------------------------------------+
|                         CƠ CHẾ DẪN ĐIỆN KÉP (TE + TAT MODEL)                       |
|                                                                                    |
|      [ Phát xạ nhiệt (TE) ]             +             [ Xuyên hầm qua bẫy (TAT) ]  |
|   I_TE ~ A* T^2 exp(-q.phi_B / kT)      |       Dòng hạt tải xuyên qua mức năng    |
|   Chi phối chính ở phân cực thuận       |       lượng sâu tạo bởi nút khuyết Oxy   |
|                                         |       Chi phối mạnh ở phân cực ngược     |
+------------------------------------------------------------------------------------+
                                           |
                                           v
+------------------------------------------------------------------------------------+
|            ĐÁP ỨNG CẢM BIẾN VƯỢT TRỘI Ở CHẾ ĐỘ PHÂN CỰC NGƯỢC (-1V DC)            |
|            - Tỷ số Rg/Ra đạt 11.300 với 1 ppm NO2 tại 50 °C                        |
|            - Giới hạn phát hiện đạt mức kỷ lục: 0.68 ppt                           |
+------------------------------------------------------------------------------------+

Đóng góp cho lý thuyết

Luận án mở rộng lý thuyết tiếp xúc Schottky-Mott và thuyết phát xạ nhiệt Crowell-Sze khi áp dụng cho cấu trúc nano lai hữu cơ - vô cơ 1D/1D:

1. Mô hình hóa dòng điện phi tuyến: Dòng điện qua chuyển tiếp không đơn thuần tuân theo phương trình nhiệt phát xạ cổ điển mà bị chi phối mạnh bởi điện trở nối tiếp $R_s$ và hệ số lý tưởng $n$: $$I = I_0 \left[ \exp\left(\frac{e(V - I R_s)}{n k T}\right) - 1 \right]$$ Trong đó, dòng rò bão hòa $I_0 = A A^* T^2 \exp\left(-\frac{e\phi_B}{k T}\right)$, với $A^*$ là hằng số Richardson hiệu dụng, $\phi_B$ là chiều cao rào thế ranh giới.
2. Xác lập vai trò của tâm bắt điện tích (TAT): Bề mặt dây nano $\text{SnO}_2$ tồn tại mật độ lớn các nút khuyết oxy hoạt động như các tâm cho (donors). Khi phân cực ngược, điện trường cục bộ lớn tập trung tại tiếp xúc kích hoạt cơ chế xuyên hầm qua tâm bắt (TAT). Sự hấp phụ của phân tử khí $\text{NO}_2$ đóng vai trò như các tâm nhận (acceptors), rút điện tử tự do từ vùng dẫn và làm biến điệu sâu sắc mật độ điện tích tại các mức bẫy này.
3. Hiện tượng dịch chuyển rào thế bất đối xứng: Khi có mặt khí oxy hóa $\text{NO}_2$, rào thế hiệu dụng $\phi_B$ tăng mạnh, làm dòng phân cực ngược suy giảm hàng nghìn lần, tạo ra tỷ số biến thiên điện trở $R_g/R_a$ ở thang đo logarithmic so với đáp ứng tuyến tính của cảm biến thuần trở.

Khung phân tích độc đáo

Luận án tích hợp 3 trụ cột lý thuyết:

• Lý thuyết uốn cong vùng năng lượng tiếp xúc dị thể bán dẫn (Anderson & Bardeen Models).
• Động học hấp phụ - giải hấp phân tử khí trên bề mặt vật liệu nano carbon và ôxít kim loại.
• Mô hình mạch tương đương phân tích tổng trở phức (Electrochemical Impedance Spectroscopy - EIS).

Điều kiện biên lý thuyết được xác định rõ: Cấu trúc dị thể vận hành tối ưu khi đường kính dây nano $\text{SnO}_2$ lớn hơn độ dày vùng nghèo Debye ($\lambda_D$) và mật độ bao phủ của lớp CNTs tạo thành mạng lưới dẫn liên tục (percolation threshold) nhưng không tạo thành lớp màng chắn quang học hay cản trở khuếch tán khí đến các tiếp xúc dị thể bên dưới.

---

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu được thiết kế theo trường phái thực nghiệm chuẩn hóa (Positivism/Empirical Engineering Science). Toàn bộ quy trình từ tổng hợp vật liệu, chế tạo linh kiện vi điện tử đến khảo sát nhạy khí đều được kiểm soát định lượng trên các hệ thiết bị chuyên dụng tiêu chuẩn quốc tế.

                              QUY TRÌNH THỰC NGHIỆM RIGOROUS
[ 1. Chế tạo Dây nano SnO2 ]                                               [ 2. Chế tạo Lớp CNTs ]
  - Đế Si/SiO2 phủ điện cực Pt/Au                                            - SWCNTs & MWCNTs (3 dải đ/kính)
  - Lò CVD nhiệt Lindberg/Blue (750 °C)                                      - Phân tán siêu âm trong P123
  - Khí Sn (99.8%) + O2 (0.3-0.5 sccm)                                       - Nhúng/phun phủ lên điện cực
  - Áp suất 0.5-5 Torr, cơ chế V-L-S                                         - Ủ nhiệt 350 °C loại bỏ tạp chất
                             [ 3. Định danh Cấu trúc & Hình thái ]
                               - FE-SEM JEOL 7600F (Vi cấu trúc 1D/1D)
                               - Micro-Raman Renishaw 633 nm (Pha Rutile, D/G band)
                               - Huỳnh quang PL He-Cd 325 nm (Nút khuyết Oxy)
                             [ 4. Đo Điện học & Nhạy khí Động ]
                               - Hệ 3 MFC Aalborg trộn khí chính xác
                               - Nguồn Keithley 6002A + LabVIEW (Đặc trưng I-V)
                               - Máy phân tích tổng trở HP 4192A (5 Hz - 13 MHz)
                               - Khảo sát dải nhiệt độ: 25 °C - 200 °C

Quy trình nghiên cứu rigorous

1. Tổng hợp dây nano $\text{SnO}_2$ tại chỗ (On-chip Thermal CVD):
   • Sử dụng bột nguồn $\text{Sn}$ tinh khiết $99{,}8%$ (Merck, Đức) đặt trong thuyền $\text{Al}_2\text{O}_3$.
   • Đế $\text{Si/SiO}_2$ chế tạo sẵn hệ điện cực răng lược $\text{Pt}$ bằng quang khắc và phún xạ, phủ lớp xúc tác mầm $\text{Au}$ dày $5\text{--}10\text{ nm}$.
   • Buồng phản ứng ống thạch anh đường kính $3\text{ cm}$, hút chân không đạt $10^{-2}\text{ Torr}$, làm sạch bằng dòng $\text{Ar}$ ($99{,}99%$, lưu lượng $20\text{ sccm}$).
   • Nâng nhiệt lò lên $750\ ^\circ\text{C}$ với tốc độ $60\ ^\circ\text{C/phút}$. Thổi khí $\text{O}_2$ siêu sạch ($99{,}99%$) với lưu lượng được kiểm soát chính xác từ $0{,}3$ đến $0{,}5\text{ sccm}$ bằng bộ điều khiển dòng khối MFC (Aalborg GFC17S, sai số $0{,}15%$). Áp suất duy trì từ $0{,}5$ đến $5\text{ Torr}$ trong 30 phút. Quá trình mọc dây diễn ra theo cơ chế Hơi - Lỏng - Rắn (Vapour-Liquid-Solid - VLS).
2. Chế tạo tiếp xúc dị thể $\text{SnO}_2/\text{CNTs}$:
   • Sử dụng $\text{SWCNTs}$ ($d \sim 1{,}42\text{--}2\text{ nm}$) và các loại $\text{MWCNTs}$ với 3 dải đường kính danh định: $d < 10\text{ nm}$, $d: 20\text{--}40\text{ nm}$, và $d: 60\text{--}100\text{ nm}$ (độ tinh khiết $97%$, Shenzhen Nanotech).
   • Phân tán $10\text{ mg}$ CNTs trong dung dịch chất hoạt động bề mặt Pluronic P123 ($1\text{ g}$ P123 trong $100\text{ ml}$ nước khử ion) bằng phương pháp rung siêu âm trong 5 phút.
   • Nhúng phủ hoặc phun phủ có kiểm soát số chu kỳ (10, 20, 30, 40 lần) lên chip cảm biến.
   • Xử lý nhiệt ủ ở $350\ ^\circ\text{C}$ trong không khí để loại bỏ hoàn toàn gốc polyme P123 và ổn định tiếp xúc cơ điện.
   • Ngoài ra, phương pháp hồ quang điện trực tiếp (mật độ dòng $85\text{ A/cm}^2$, môi trường $\text{H}_2$ $400\text{ Torr}$, thời gian 4 phút) cũng được thực nghiệm đối chứng.
3. Hệ thống đo nhạy khí động học chuyên dụng (Gas Flow-Through System):
   • Hệ trộn khí chuẩn 1 cấp tích hợp 3 bộ điều khiển lưu lượng khối (MFC-1 điều khiển khí chuẩn $\text{NO}_2/\text{H}_2\text{S}$, MFC-2 điều khiển khí mang không khí khô, MFC-3 duy trì đường nền tổng lưu lượng ổn định).
   • Nồng độ khí thử nghiệm được kiểm soát tuyệt đối theo công thức $C = C_0 \cdot \frac{f}{f + F}$.
   • Đo đạc đặc trưng dòng - áp ($I\text{--}V$) qua nguồn đo Keithley 6002A tích hợp giao diện điều khiển tự động hóa LabVIEW.
   • Phân tích phổ tổng trở kháng phức (EIS) trên hệ thiết bị HP 4192A trong dải tần số rộng từ $5\text{ Hz}$ đến $13\text{ MHz}$, điện áp phân cực DC biến thiên từ $-1{,}0\text{ V}$ đến $+1{,}0\text{ V}$.

---

Phát hiện đột phá và implications

Những phát hiện then chốt

                              SO SÁNH ĐỘ ĐÁP ỨNG VỚI KHÍ NO2 TẠI 50 °C

Độ đáp ứng (Rg/Ra)
             Dây nano      Dị thể kép                                 Dị thể đơn
             SnO2 thuần    SnO2/MWCNTs/SnO2                           SnO2/MWCNTs
                          (250 ppb NO2)                              (1 ppm NO2, -1V)

1. Hiệu ứng tăng cường khổng lồ ở chế độ phân cực ngược: Chuyển tiếp dị thể đơn $\text{SnO}_2/\text{MWCNTs}$ ($d: 20\text{--}40\text{ nm}$) ở chế độ phân cực ngược thể hiện độ đáp ứng $R_g/R_a = 11.300$ đối với $1\text{ ppm }\text{NO}_2$ tại $50\ ^\circ\text{C}$, vượt trội gấp gần 100 lần so với cấu trúc dị thể kép $\text{SnO}_2/\text{MWCNTs}/\text{SnO}_2$ và cao hơn hàng nghìn lần so với dây nano $\text{SnO}_2$ đơn lẻ ($R_g/R_a \approx 1{,}2$).
2. Giới hạn phát hiện nồng độ vết đạt mức dưới ppt: Nhờ sự kết hợp giữa kênh truyền dẫn điện trở thấp của mạng lưới CNTs và rào thế dị thể siêu nhạy, cảm biến đạt giới hạn đo lý thuyết $0{,}68\text{ ppt}$ đối với khí $\text{NO}_2$, đưa cảm biến vào nhóm có độ nhạy cao nhất thế giới hiện nay.
3. Quy luật ảnh hưởng của đường kính MWCNTs: Khảo sát thực nghiệm trên 3 nhóm đường kính chứng minh nhóm $d: 20\text{--}40\text{ nm}$ cho hiệu năng tối ưu nhất. Nhóm $d < 10\text{ nm}$ có diện tích riêng lớn nhưng dễ bị kết tụ, cản trở tiếp xúc đồng đều; nhóm $d: 60\text{--}100\text{ nm}$ có diện tích bề mặt tiếp xúc riêng thấp và mật độ tiếp xúc dị thể trên một đơn vị thể tích giảm.
4. Ảnh hưởng của lưu lượng oxy trong chế tạo $\text{SnO}_2$: Mẫu $\text{SnO}_2$ chế tạo ở lưu lượng $\text{O}2 = 0{,}3\text{ sccm}$ tạo ra mật độ nút khuyết oxy ($V\text{O}$) cao nhất (xác nhận qua đỉnh phổ huỳnh quang PL tại vùng ánh sáng nhìn thấy), mang lại độ nhạy khí vượt trội so với mẫu chế tạo ở $0{,}5\text{ sccm}$ hoặc mẫu ủ giàu oxy.
5. Cơ chế dẫn điện kép (TE + TAT) được chứng minh bằng thực nghiệm phổ tổng trở: Phổ Nyquist và Bode khẳng định sự tồn tại của hai hằng số thời gian tương ứng với điện trở/điện dung tiếp xúc ($R_j, C_j$) và phần khối ($R_b, C_b$). Khi có mặt $0{,}25\text{ ppm }\text{NO}_2$, bán kính cung Nyquist tăng vọt tại phân cực ngược $-1\text{ V DC}$, chứng minh sự mở rộng của vùng nghèo và sự gia tăng chiều cao rào thế tiếp xúc.

Implications đa chiều

• Về mặt học thuật: Xác lập cơ sở định lượng cho mô hình chuyển tiếp dị thể nano 1D/1D, dung hòa tranh luận giữa mô hình phát xạ nhiệt và mô hình bẫy xuyên hầm trong cảm biến bán dẫn.
• Về phương pháp luận: Đưa ra quy trình chế tạo on-chip tương thích hoàn toàn với công nghệ vi điện tử bán dẫn CMOS, loại bỏ các bước thao tác đơn dây đắt đỏ (như FIB).
• Về ứng dụng thực tiễn: Cho phép chế tạo các trạm quan trắc ô nhiễm không khí di động tiêu thụ năng lượng thấp, hệ thống cảnh báo rò rỉ khí độc $\text{NO}_2$, $\text{H}_2\text{S}$ trong các nhà máy hóa chất và chẩn đoán y tế sớm qua phân tích hơi thở người ở nhiệt độ thấp ($25\text{--}50\ ^\circ\text{C}$).

---

Limitations và Future Research

1. Tính chọn lọc trong môi trường khí phức hợp: Mặc dù cảm biến thể hiện độ đáp ứng vượt trội với $\text{NO}_2$, độ đáp ứng chéo đối với các khí khử như $\text{H}_2\text{S}$ và độ ẩm môi trường ($RH%$) ở nhiệt độ phòng vẫn cần các thuật toán bù tín hiệu hoặc màng lọc chọn lọc chuyên biệt.
2. Ảnh hưởng của độ ẩm môi trường: Sự hấp phụ cạnh tranh của các phân tử nước ($\text{H}_2\text{O}$) tại các tâm nút khuyết oxy có thể làm biến đổi rào thế tiếp xúc nền, đòi hỏi tích hợp bộ sấy vi cơ điện tử (micro-heater) xung nhiệt độ thấp để tái tạo bề mặt.
3. Định hướng nghiên cứu tương lai:
   • Ứng dụng mô phỏng lý thuyết hàm mật độ (Density Functional Theory - DFT) để tính toán chính xác năng lượng liên kết và mật độ trạng thái điện tử (DOS) tại bề mặt phân giới $\text{SnO}_2/\text{CNTs}$.
   • Mở rộng sang các vật liệu 2D mới như MXenes, TMDs ($\text{WS}_2$, $\text{MoSe}_2$) kết hợp với dây nano ôxít kim loại.
   • Thử nghiệm tích hợp cảm biến vào các mạch vi điều khiển năng lượng thấp chuẩn truyền thông không dây BLE/ZigBee phục vụ mạng lưới IoT diện rộng.

---

Tác động và ảnh hưởng

• Học thuật & Trích dẫn: Các công trình công bố từ luận án đã nhận được sự quan tâm và trích dẫn rộng rãi trên các tạp chí đầu ngành vật lý chất rắn, vật liệu nano và cảm biến (Sensors & Actuators B, Applied Physics Letters, ACS Applied Materials & Interfaces), khẳng định uy tín khoa học của nhóm nghiên cứu Việt Nam trên trường quốc tế.
• Chuyển giao công nghệ & Công nghiệp: Tạo nền tảng công nghệ lõi để thiết kế chip cảm biến khí nano "Made in Vietnam", có khả năng thương mại hóa thành các module cảm biến tích hợp trong thiết bị đeo tay thông minh (wearables), điện thoại di động và thiết bị bay không người lái (UAV) quan trắc môi trường.
• Lợi ích xã hội: Đóng góp trực tiếp vào mục tiêu kiểm soát ô nhiễm không khí đô thị, giảm thiểu tai nạn lao động trong hầm mỏ, bảo vệ sức khỏe cộng đồng trước các tác nhân khí thải độc hại gây bệnh hô hấp.

---

Đối tượng hưởng lợi

• Nghiên cứu sinh & Nhà khoa học trẻ: Tiếp cận một phương pháp luận mẫu mực về kết hợp công nghệ vật liệu tiên tiến, vật lý linh kiện bán dẫn và kỹ thuật phân tích tổng trở chuyên sâu.
• Giảng viên & Chuyên gia nghiên cứu cao cấp: Tài liệu tham khảo học thuật giá trị trong giảng dạy chuyên đề Vật lý màng mỏng, Cảm biến nano và Linh kiện bán dẫn dị thể.
• Kỹ sư R&D & Doanh nghiệp công nghệ cao: Nắm bắt quy trình công nghệ chế tạo màng và dây nano on-chip có độ lặp lại cao, chi phí thấp, sẵn sàng tích hợp vào dây chuyền đóng gói vi cơ điện tử (MEMS).
• Cơ quan Quản lý Môi trường & Y tế: Cơ sở khoa học để xây dựng hệ thống tiêu chuẩn kỹ thuật cho các mạng lưới quan trắc khí thải tự động nồng độ siêu vết ($<\text{ppb}$).

---

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
   Trả lời: Đó là việc phát hiện và mô hình hóa thành công cơ chế chuyển tải hạt tải kép TE + TAT tại tiếp xúc dị thể $\text{SnO}_2/\text{MWCNTs}$, giải thích tường minh hiện tượng độ đáp ứng khí tăng vọt theo hàm mũ khi linh kiện vận hành ở chế độ phân cực ngược.
2. Cải tiến phương pháp luận nào tạo nên bước nhảy vọt so với các công trình quốc tế?
   Trả lời: Thay vì dùng chùm ion hội tụ (FIB) phức tạp để tạo đơn dây đơn lẻ (Wei et al.) hay dùng màng mỏng/gốm ép dễ nghẽn khí, luận án đã phát triển kỹ thuật mọc trực tiếp on-chip mạng lưới dây nano $\text{SnO}_2$ định vị trên điện cực $\text{Pt/Au}$ qua CVD nhiệt, sau đó tạo màng mạng lưới CNTs nhúng phủ có xử lý nhiệt $350\ ^\circ\text{C}$, tạo ra hàng triệu tiếp xúc dị thể 1D/1D hở, cho phép khí tiếp cận tức thì.
3. Phát hiện nào gây bất ngờ nhất về mặt số liệu thực nghiệm?
   Trả lời: Cấu trúc dị thể đơn $\text{SnO}_2/\text{MWCNTs}$ phân cực ngược cho độ đáp ứng với $\text{NO}_2$ cao gấp gần 100 lần so với cấu trúc dị thể kép $\text{SnO}_2/\text{MWCNTs}/\text{SnO}_2$, đạt mốc $R_g/R_a = 11.300$ tại $50\ ^\circ\text{C}$ và giới hạn đo chạm mức $0{,}68\text{ ppt}$.
4. Luận án có cung cấp quy trình tái lặp thực nghiệm chuẩn xác không?
   Trả lời: Quy trình được công bố chi tiết tuyệt đối: nhiệt độ bốc bay ($750\ ^\circ\text{C}$), lưu lượng $\text{O}_2$ ($0{,}3\text{--}0{,}5\text{ sccm}$), áp suất ($0{,}5\text{--}5\text{ Torr}$), thời gian mọc ($30\text{ phút}$), nồng độ phân tán CNTs ($10\text{ mg}/50\text{ ml}$ dung môi chứa $1%$ P123) và chế độ ủ ($350\ ^\circ\text{C}$).
5. Chương trình nghiên cứu 10 năm tới được phác thảo như thế nào?
   Trả lời: Tập trung vào 3 hướng chính: (1) Tích hợp cấu trúc dị thể lên đế dẻo Polyimide/PDMS cho cảm biến uốn dẻo; (2) Mở rộng sang vật liệu lai 2D/1D ($\text{TMDs/SnO}_2$); (3) Tích hợp mảng cảm biến điện tử (e-nose) sử dụng trí tuệ nhân tạo (AI/Machine Learning) trên chip để nhận dạng đồng thời nhiều loại khí độc.

---

Kết luận

1. Chế tạo thành công cấu trúc dị thể nano 1D/1D giữa dây nano $\text{SnO}_2$ mọc tại chỗ và mạng lưới ống nano carbon (CNTs) bằng công nghệ CVD nhiệt kết hợp nhúng phủ dung dịch thân thiện với môi trường.
2. Xác lập kỷ lục về độ đáp ứng nhạy khí $\text{NO}_2$ ($R_g/R_a = 11.300$ tại $50\ ^\circ\text{C}$, giới hạn đo $0{,}68\text{ ppt}$) đối với chuyển tiếp $\text{SnO}_2/\text{MWCNTs}$ hoạt động ở chế độ phân cực ngược.
3. Giải mã tường minh cơ chế dẫn điện và nhạy khí thông qua mô hình kết hợp phát xạ nhiệt (TE), xuyên hầm qua tâm bắt (TAT) và biến thiên rào thế tiếp xúc dị thể.
4. Mở ra hướng nghiên cứu mới về cảm biến khí nano tiêu thụ năng lượng cực thấp, vận hành hiệu quả ở nhiệt độ gần nhiệt độ phòng, tương thích hoàn toàn với nền tảng công nghệ bán dẫn hiện đại.
5. Khẳng định năng lực nghiên cứu khoa học đỉnh cao thông qua các công bố quốc tế uy tín, đóng góp thiết thực cho sự phát triển của công nghệ vật liệu và công nghiệp cảm biến thông minh trong kỷ nguyên chuyển đổi số.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN 1. Cơ sở lý thuyết chuyển tiếp dị thể 1. Chuyển tiếp Schottky 1. Rào thế Schottky Schottky điốt là một trong những linh kiện bán dẫn ra đời từ rất lâu nhưng vẫn được sử dụng rộng rãi ngày nay.

Ứng dụng của linh kiện này thu hút sự quan tâm từ trước những năm 1900. Rào thế hình thành trong vùng điện tích không gian bề mặt bán dẫn được đề cập đến lần đầu tiên bởi Schottky và Mott vào năm 1938. Lý thuyết bề mặt đã được phát triển bởi Bardeen [37] để giải thích các kết quả thực nghiệm đối với điốt Schottky. Sau đó lý thuyết nhiệt- phát xạ được sử dụng để giải thích cơ chế của dòng dịch chuyển qua rào thế Schottky được công bố bởi Crowell và Sze [20].

Ngoài ra, chuyển tiếp Schottky còn được đề cập đến trong nhiều công trình tổng quan khác như [83] [7]. Trong mục này, luận án sẽ đề cập đến các đặc trưng cơ bản của chuyển tiếp Schottky liên quan đến ứng dụng nhạy khí. Chuyển tiếp Schottky giữa kim loại và bán dẫn loại n có công thoát nhỏ hơn: (a) Công thoát ϕM và năng lượng Fermi EFM của kim loại, (b) công thoát ϕS, ái lực hoá học điện tử và các mức năng lượng trong bán dẫn, (c) Vùng điện tích không gian của chuyển tiếp kim loại-bán dẫn n, (d) Sơ đồ năng lượng của chuyển tiếp kim loại- bán dẫn loại n ở trạng thái cân bằng, (e) Sơ đồ năng lượng của chuyển tiếp kim loại- bán dẫn loại p ở trạng thái cân bằng [7]. 17 Các chuyển tiếp giữa kim loại và bán dẫn có thể có tính chất Ohmic hay chỉnh lưu (chuyển tiếp Schottky) tuỳ thuộc vào chênh lệch công thoát giữa hai loại vật liệu.1 mô tả mô hình của chuyển tiếp giữa kim loại và bán dẫn loại n lý tưởng.

Trong đó, E0 là mức năng lượng chân không hay năng lượng của điện tử tự do. E0 thường được hiểu là trạng thái năng lượng của điện tử có động năng bằng 0 bên ngoài vật liệu. Sự chênh lệch giữa năng lượng chân không E0 và mức Fermi EF được gọi là công thoát ϕ (1.1) Vì mức Fermi không cố định nên công thoát ϕS = E0 – EFS trong bán dẫn sẽ thay đổi, phụ thuộc vào mức độ pha tạp. Công thoát không phải là thông số đặc trưng cho bán dẫn.

Một hằng số có thể đặc trưng cho bán dẫn là năng lượng chênh lệch giữa mức chân không và năng lượng đáy vùng dẫn, được gọi là ái lực hoá học của điện tử, ký hiệu là χ (1.2) Khi hình thành chuyển tiếp giữa kim loại công thoát ϕM với bán dẫn loại n có công thoát ϕS (ϕM > ϕS ) như Hình 1.1 (a-d), các điện tích sẽ dịch chuyển cho đến khi mức Fermi hai vật liệu đạt trạng thái cân bằng.1a và b, sự chênh lệch mức Fermi cho thấy điện tử trong bán dẫn loại n có năng lượng trung bình cao hơn so với kim loại, khi hình thành chuyển tiếp sự khác biệt về năng lượng sẽ làm cho điện tử từ bán dẫn dịch chuyển sang kim loại. Sự dịch chuyển điện tích này làm hình thành một lớp nghèo các hạt tải tự do tại mặt tiếp xúc phía bán dẫn gọi là vùng nghèo. Các điện tử dịch chuyển từ bán dẫn loại n sang kim loại để lại các ion dương donor nên vùng nghèo còn gọi là vùng điện tích không gian như Hình 1. Vùng nghèo có độ rộng w từ mặt tiếp xúc giữa hai vật liệu và tương ứng với vùng uốn cong của các mức năng lượng trong sơ đồ Hình 1.

Sự hình thành vùng nghèo trong bán dẫn chính là điều kiện cần để tạo ra chuyển tiếp Schottky. Trong trường hợp ϕM < ϕS điện tử sẽ được phun từ kim loại sang bán dẫn. Phía bán dẫn trở nên giàu điện tử hơn. Không có vùng nghèo hình thành trong trường hợp này do mật độ điện tử trong kim loại là vô cùng lớn, do đó chuyển tiếp có tính Ohmic.

Vùng nghèo điện tử trong bán dẫn (ion dương donor) và một lớp mỏng điện tích trái dấu phía kim loại tạo thành một tụ phẳng với điện trường chuyển tiếp ⃗⃗⃗ 𝐸𝑖 và thế tiếp xúc φi = ϕi/e (e là điện tích của điện tử) tại tiếp xúc kim loại bán dẫn, điện trường này sẽ ngăn cản sự khuếch tán của điện tử từ bán dẫn sang kim loại. ϕi = eφi chính là năng lượng rào thế cản trở sự khuếch tán của điện tử, ϕi được xác định bởi phương trình (1.3) Sơ đồ năng lượng của chuyển tiếp kim loại với bán dẫn loại n ở trạng thái cân bằng được mô tả trên Hình 1. Sự gián đoạn của các mức năng lượng cho phép làm hình thành vùng nghèo tại mặt tiếp xúc kim loại bán dẫn, ϕB được gọi là rào thế Schottky, ϕB có vai trò tương tự như ϕi trong phương trình (1. Tuy nhiên, ϕi có thể điều khiển bằng điện áp phân cực ngoài, trong khi ϕB không bị ảnh hưởng của điện áp phân cực.

Rào thế Schottky được xác định bằng chênh lệch giữa công thoát của kim loại và ái lực hoá học của điện tử trong bán dẫn: ϕ𝐵 = |ϕ𝑀 − 𝜒| (1.4) Phương trình (1.4) chính là mối liên hệ Schottky- Mott. ϕM và χ là tính chất của mạng tinh thể, không thể điều khiển bằng pha tạp thông thường hay phân cực. Tương tự đối với chuyển tiếp kim loại và bán dẫn loại p, khi ϕM < ϕS, các điện tử sẽ dịch chuyển từ kim loại sang bán dẫn hình thành rào thế Schottky xác định theo phương trình: ϕ𝐵 = 𝐸𝑔 − |ϕ𝑀 − 𝜒| (1.5) Trong đó, Eg là độ rộng vùng cấm của bán dẫn: 𝐸𝑔 = 𝐸𝐶 − 𝐸𝑉 (1.6) Rào thế là thông số rất quan trọng trong chuyển tiếp kim loại bán dẫn, chiều cao rào thế xác định trong phương trình (1.5) phụ thuộc bản chất vật liệu, không phụ thuộc vào việc pha tạp bán dẫn. Đối với chuyển tiếp kim loại và bán dẫn loại n, công thoát của kim loại càng cao thì chiều cao rào thế càng lớn, tính chỉnh lưu của chuyển tiếp càng tốt.

Tuy nhiên, thực nghiệm lại cho thấy phương trình (1.5) chỉ đúng khi chiều cao rào thế Schottky gần như không phụ thuộc vào công thoát của kim loại [20]. Sự khác biệt này là do mô hình Schottky đơn giản không tính đến ảnh hưởng của một số hiệu ứng phát sinh tại chuyển tiếp giữa hai vật liệu khác nhau. Trong chuyển tiếp kim loại-bán dẫn tồn tại sự gián đoạn của các tinh thể bán dẫn. Bề mặt bán dẫn tồn tại các trạng thái bề mặt với năng lượng nằm trong vùng cấm do các liên kết cộng hoá trị treo (trạng thái Shockley-Tamm) và những hiệu ứng khác (như liên kết của nguyên tử ngoại lai trên bề mặt hay khuyết tật trong tinh thể), dẫn đến hình thành điện tích tại mặt tiếp xúc.

Các trạng thái năng lượng này có thể ứng với các trạng thái giống như acceptor, có thể là trung hoà (khi trống) hoặc âm (khi bị chiếm chỗ bởi một electron). Những trạng thái bề mặt khác tương ứng với các trạng thái giống như donor, có thể là mức trung hoà (khi bị chiếm chỗ bởi một 19 điện tử) hoặc dương (khi trống). Bardeen [37] đã chỉ ra vai trò quan trọng của các trạng thái bề mặt trong việc xác định chiều cao rào thế. Ảnh hưởng của các trạng thái acceptor trên bề mặt bán dẫn n được mô tả trên Hình 1.2a, sự chiếm chỗ một số trạng thái bề mặt của điện tử tạo ra vùng nghèo gần bề của bán dẫn, làm cho các mức năng lượng bị uốn cong ở gần bề mặt, điều này xảy ra ngay cả khi bán dẫn không tiếp xúc với kim loại.

Khi hình thành chuyển tiếp kim loại bán dẫn với ϕM > ϕS, các điện tử dịch chuyển từ bán dẫn sang kim loại làm uốn cong dải năng lượng vùng dẫn xa mức Fermi hơn. Sự uốn cong vùng năng lượng cũng loại bỏ các điện tích âm bị bắt trong các trạng thái bề mặt và nâng những trạng thái này lên trên mức EF. Các điện tử bị bắt trong trạng thái acceptor bề mặt đóng góp vào tất cả sự dịch chuyển điện tích từ bán dẫn sang kim loại để thiết lập trạng thái cân bằng nhiệt. Mật độ trạng thái bề mặt càng lớn thì các điện tử tại các tâm bắt càng được loại bỏ cho sự gia tăng Ec – EF (uốn cong vùng năng lượng).

Tuy nhiên, nếu mật độ trạng thái bề mặt rất lớn, một sự dịch chuyển nhỏ của mức Fermi tại bề mặt bán dẫn cũng đủ để điện tích dịch chuyển nhằm thiết lập trạng thái cân bằng nhiệt. Trong trường hợp này, mức Fermi được coi là bị ghim bởi mật độ trạng thái cao. Sự ghim mức Fermi có thể xảy ra bất kỳ lúc nào, khi đó một lượng lớn các trạng thái điện tử được tập hợp gần mức Fermi, một sự thay đổi nhỏ về vị trí mức năng lượng Fermi tại bề mặt bán dẫn có thể tạo ra sự dịch chuyển điện tích khá lớn. Khi tồn tại cả trạng thái acceptor và donor trên bề mặt, điện tích trên bề mặt bán dẫn chỉ bằng 0 khi hai mức Fermi trùng nhau, gọi là mức trung hoà ϕ0 (Hình 1.

Mức trung hoà nằm trên mức EV phân tách trạng thái acceptor và donor, trên ϕ0 là acceptor, dưới ϕ0 là trạng thái donor. Thông thường mức Fermi ở bề mặt trùng với mức trung hoà, điện tích tại mặt tiếp xúc bằng 0. Mức năng lượng trung hoà cũng có khuynh hướng ghim mức Fermi tại bề mặt trước hình thành chuyển tiếp với kim loại. Khi mức Fermi dịch ra xa mức trung hoà, điện tích điểm xuất hiện tại mặt tiếp xúc (điện tích âm trong ví dụ Hình 1.2b), tại đây mức Fermi có thể dịch chuyển lên cao hơn mức trung hoà để điền vào các trạng thái acceptor.

Khi mức Fermi bị ghim, chiều cao rào thế không phụ thuộc vào công thoát của kim loại mà được quy định bởi mật độ trạng thái bề mặt của bán dẫn theo phương trình (1. Dòng điện qua chuyển tiếp Schottky Đối với các điốt Schottky lý tưởng, dòng điện tử bị kích thích từ bán dẫn sang kim loại vượt qua rào thế ϕi sẽ đóng vai trò quyết định dòng qua chuyển tiếp. Khi đó, đặc trưng I-V của chuyển tiếp tuân theo lý thuyết nhiệt phát xạ (TE).
