Bối cảnh và vấn đề nghiên cứu

Trong đời sống sinh hoạt hàng ngày, lượng đồ ăn thừa, thực phẩm hỏng bị thải bỏ chiếm tỷ trọng rất lớn trong tổng lượng rác thải rắn đô thị. Tại Việt Nam và nhiều nước trên thế giới, việc xử lý rác thải hữu cơ chủ yếu vẫn dựa vào các biện pháp truyền thống như thu gom tập trung để chôn lấp tự phân hủy hoặc ủ phân vi sinh tập trung quy mô lớn. Những phương thức này đòi hỏi diện tích mặt bằng rộng, chi phí vận chuyển cao và thời gian phân hủy kéo dài. Nếu không được xử lý kịp thời, rác hữu cơ phân hủy sẽ phát sinh khí nhà kính (khí mê-tan $\text{CH}_4$, carbon dioxide $\text{CO}_2$), nước rỉ rác gây ô nhiễm nguồn nước ngầm, bốc mùi hôi thối và tạo môi trường cho vi khuẩn, côn trùng truyền bệnh phát triển.

Nhằm giải quyết vấn đề rác thải thực phẩm tại nguồn, các thiết bị xử lý rác hữu cơ gia đình đã được thương mại hóa trên thị trường (tiêu biểu như dòng máy Inichi). Tuy nhiên, các thiết bị nhập khẩu thường có giá thành cao và chưa phổ biến. Việc nghiên cứu, ứng dụng kỹ thuật vi điều khiển và thiết kế mạch điện để chế tạo bộ điều khiển cho thiết bị xử lý rác sinh hoạt giúp tạo ra sản phẩm có giá thành rẻ, vận hành tự động và phù hợp với quy mô hộ gia đình.

Mục tiêu của đề tài bao gồm:

  1. Thực hành kỹ năng lập trình vi điều khiển Arduino và điều khiển hệ thống tự động hóa.
  2. Hình thành kỹ năng thiết kế mạch điện điều khiển, mạch công suất và giao diện kết nối giám sát.
  3. Đề xuất phương án giải pháp kỹ thuật, hoàn thiện mô hình thực nghiệm, đưa ra kết luận và khuyến nghị ứng dụng.

Sản phẩm dự kiến đạt được:

  • Mô hình máy xử lý tái chế rác thải sinh hoạt hoàn chỉnh tích hợp giao diện điều khiển.
  • Chương trình điều khiển nhúng trên phần mềm Arduino IDE và giao diện giám sát viết bằng ngôn ngữ Python.
  • Bản thuyết minh đồ án và hệ thống tài liệu kỹ thuật đi kèm.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Máy xử lý rác thải sinh hoạt thông minh; hệ thống chấp hành gồm động cơ nghiền, dây mayso gia nhiệt và quạt sấy; ngôn ngữ lập trình nhúng và giao diện giám sát.
  • Phạm vi nghiên cứu: Lập trình bo mạch Arduino Mega 2560 điều khiển phối hợp động cơ nghiền, dây nhiệt và quạt tản nhiệt; khảo sát nguyên lý hoạt động của máy tái chế rác thải sinh hoạt gia đình tại Khoa Điện – Điện tử, Trường Đại học Sư phạm Kỹ thuật Hưng Yên.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và khái niệm sử dụng trong đồ án:

  • Khái niệm và phân loại rác thải hữu cơ: Chất thải rắn có khả năng phân hủy nhanh, chứa carbon kết hợp với hydro, nitơ, oxy từ thực phẩm thừa, rau quả hư hỏng, phụ phẩm nông nghiệp và phế thải sinh hoạt.
  • Các phương pháp xử lý rác hữu cơ: Đồ án tổng hợp và so sánh 5 phương pháp chính gồm:
    1. Ủ phân hữu cơ truyền thống (Composting): Quá trình phân hủy sinh học hiếu khí hoặc kỵ khí tạo phân bón, thời gian từ vài tuần đến vài tháng.
    2. Ủ sinh học (Biological digestion): Phân hủy có kiểm soát vi sinh vật trong thiết bị chuyên dụng, rút ngắn thời gian xử lý.
    3. Xử lý nhiệt (Thermal treatment): Phương pháp đốt rác (Incineration) giảm 90% thể tích và tạo nhiệt năng; phương pháp khí hóa (Gasification) chuyển đổi rác thành khí tổng hợp (syngas).
    4. Phân hủy kỵ khí (Anaerobic Digestion): Thu hồi khí sinh học (biogas/$\text{CH}_4$) và phân bón giàu dinh dưỡng.
    5. Sử dụng côn trùng (Insect-based management): Sử dụng ấu trùng ruồi lính đen để phân hủy rác và thu ấu trùng làm thức ăn chăn nuôi.
  • Nguyên lý đo lường và điều khiển nhiệt độ: Ứng dụng cảm biến nhiệt trở hệ số âm NTC 10K (Negative Temperature Coefficient) với nguyên lý điện trở giảm khi nhiệt độ tăng; thuật toán điều khiển đóng/ngắt rơ-le và điều chế công suất MOSFET cho tải DC kết hợp mạch bảo vệ an toàn liên động cơ khí.

Phương pháp nghiên cứu thực tế:

  • Phương pháp nghiên cứu lý thuyết: Nghiên cứu tài liệu chuyên ngành về vi điều khiển AVR/ATmega2560, kỹ thuật điều khiển công suất, nguyên lý cảm biến nhiệt trở và quy chuẩn an toàn mạch điện gia dụng.
  • Phương pháp nghiên cứu thực tiễn và thực nghiệm: Khảo sát các mẫu máy thương mại thực tế, thiết kế sơ đồ nguyên lý mạch điện, thi công đấu nối phần cứng, nạp code C/C++ trên nền tảng Arduino IDE và kiểm thử các chu trình vận hành thực tế tại phòng thí nghiệm.

Nguồn dữ liệu nghiên cứu:

  • Tài liệu thông số kỹ thuật (datasheet) của vi điều khiển ATmega2560, cảm biến NTC 10K, transistor MOSFET kênh N, mạch hạ áp LM2596 và màn hình LCD 20x4.
  • Dữ liệu thu thập từ các lần vận hành thử nghiệm chu trình sấy, nghiền, làm mát và làm sạch trên mô hình máy thực tế.

Thiết kế và triển khai

Hệ thống điều khiển máy xử lý rác thải sinh hoạt được thiết kế theo cấu trúc phân khối chức năng rõ ràng, kết nối giữa vi điều khiển trung tâm với các mạch công suất và cảm biến an toàn.

Sơ đồ khối hệ thống

Hệ thống gồm 5 khối chức năng chính:

  1. Khối nguồn: Tiếp nhận nguồn điện lưới xoay chiều 220VAC để cung cấp trực tiếp cho thanh nhiệt điện trở thông qua rơ-le. Nguồn xung chuyển đổi thành nguồn 24VDC/12VDC cung cấp cho động cơ nghiền, quạt sấy và các module chức năng. Mạch hạ áp LM2596 hạ điện áp từ nguồn 24VDC xuống 9VDC cấp nguồn ổn định cho bo mạch Arduino Mega 2560 qua giắc tròn DC. Hệ thống có cầu chì bảo vệ ngắn mạch và quá tải.
  2. Khối cảm biến và nút nhấn đầu vào: Gồm cảm biến nhiệt trở NTC 10K đo nhiệt độ trong buồng sấy (NTC_IN tại chân A7) và nhiệt độ buồng ngoài (NTC_OUT tại chân A6); công tắc hành trình kiểm tra ruột nồi (SW_RNoi tại chân A0); công tắc hành trình kiểm tra đóng nắp (SW_DNap tại chân A1); nút nguồn (SW_ON_OFF tại chân A2); nút khởi động/dừng (SW_START_STOP tại chân A3); nút kích hoạt chế độ làm sạch (CLEAR tại chân A4); nút reset bộ lọc (RST_BOLOC tại chân A5).
  3. Khối điều khiển trung tâm: Bo mạch Arduino Mega 2560 đóng vai trò thu thập tín hiệu logic từ nút nhấn, công tắc an toàn và điện áp analog từ cảm biến NTC 10K để tính toán nhiệt độ, điều khiển các chu trình làm việc tuần tự và xuất tín hiệu điều khiển cơ cấu chấp hành.
  4. Khối cơ cấu chấp hành: Bao gồm rơ-le 220VAC điều khiển thanh nhiệt mayso (Q_NHIET tại chân Digital 2); module MOSFET công suất điều khiển động cơ nghiền 24VDC (Q_NGHIEN tại chân Digital 3) và quạt tản nhiệt 24VDC (Q_QUAT tại chân Digital 6). Các diode bảo vệ được mắc song song ngược chiều với tải cảm (động cơ, quạt) để triệt tiêu dòng điện tự cảm khi ngắt mạch.
  5. Khối hiển thị và cảnh báo: Màn hình LCD 20x4 giao tiếp qua các chân analog (RS: A8, EN: A9, D4: A10, D5: A11, D6: A12, D7: A13) hiển thị trực tiếp nhiệt độ, trạng thái hoạt động (OFF, SAY, NGHIEN, MAT, SACH) và thời gian đếm ngược. Hệ thống đèn LED báo trạng thái gồm LED sấy (L_SAY - D7), LED nghiền (L_NGHIEN - D8), LED làm mát (L_MAT - D9) và LED báo bộ lọc than (L_THAN - D10).

Bảng thông số linh kiện phần cứng chính

Tên linh kiện / Thiết bị Thông số kỹ thuật chính Vai trò trong hệ thống
Arduino Mega 2560 Vi điều khiển ATmega2560, xung nhịp 16 MHz, 54 Digital I/O, 16 Analog In, Flash 256 KB, SRAM 8 KB, EEPROM 4 KB Xử lý trung tâm, quản lý trạng thái và lập trình điều khiển tự động
Màn hình LCD 20x4 20 cột x 4 hàng, điện áp 5VDC, giao tiếp 4-bit, đèn nền LED xanh dương, kích thước 98 x 60 mm Hiển thị nhiệt độ nồi, nhiệt độ sấy, trạng thái chu trình và thời gian chạy
Thanh nhiệt điện trở Dạng vòng tròn Inox 304, phi 11.5mm, ốc phi 16mm, công suất 500W, điện áp 220VAC, kích thước 15cm Gia nhiệt buồng xử lý để làm bay hơi nước và sấy khô rác thực phẩm
Động cơ nghiền Động cơ DC chổi than 24VDC, công suất 48W, tích hợp hộp giảm tốc, độ bền 2.000 - 5.000 giờ Truyền động cơ cấu dao cắt để nghiền nát rác hữu cơ thành bột mịn
Quạt tản nhiệt Động cơ DC không chổi than 24VDC, công suất 6W, dòng 0.25A, độ ồn 30dB, kích thước 7 x 7 x 2.5 cm Hút ẩm, thông gió buồng sấy và làm mát rác sau chu trình xử lý nhiệt
Cảm biến nhiệt độ NTC 10K Giá trị danh định 10kΩ tại 25°C, hệ số Beta (β) 3435K - 3950K, dải đo -40°C đến +125°C Đo lường chính xác nhiệt độ bên trong buồng xử lý và vỏ máy
Transistor MOSFET công suất N-channel IR, điện áp tối đa $V_{DS} = 500\text{V}$, dòng tải $I_D = 8\text{A}$, $R_{DS(on)} = 0.85\Omega$, vỏ TO-220 Đóng ngắt điều khiển đóng mở công suất cho động cơ nghiền và quạt
Mạch hạ áp LM2596 Nguồn vào 24VDC, điện áp ra điều chỉnh 9VDC cấp giắc tròn DC Arduino Cung cấp nguồn DC ổn định, tránh quá nhiệt cho IC ổn áp của Arduino
Công tắc hành trình an toàn Tiếp điểm cơ khí, tín hiệu mức logic 5VDC Khóa liên động an toàn: kiểm tra nắp đậy kín và ruột nồi đã lắp đúng vị trí

Thuật toán và quy trình điều khiển

Quy trình điều khiển của hệ thống được lập trình tuần tự với các điều kiện an toàn nghiêm ngặt:

  • Kiểm tra an toàn liên tục: Hệ thống chỉ cho phép kích hoạt khi thỏa mãn đồng thời: công tắc đóng nắp đóng (SW_DNap == 0), công tắc có ruột nồi đóng (SW_RNoi == 0) và nút nguồn bật (SW_ON_OFF == 1). Nếu trong quá trình chạy, nắp bị mở hoặc ruột nồi bị nhấc ra, hệ thống lập tức chuyển về trạng thái OFF, ngắt hoàn toàn rơ-le nhiệt, động cơ và quạt.
  • Chu trình Sấy (SAY): Quạt tản nhiệt bật, thanh nhiệt 500W được cấp điện. Khi nhiệt độ buồng sấy $T_{IN} \le 90^\circ\text{C}$, thanh nhiệt bật để gia nhiệt; khi $T_{IN} \ge 120^\circ\text{C}$, thanh nhiệt tự động ngắt để duy trì nhiệt độ trong khoảng an toàn (ngưỡng hoạt động thiết kế từ 84°C đến 124°C).
  • Chu trình Nghiền (NGHIEN): Sau khi sấy sơ bộ, động cơ nghiền được kích hoạt kết hợp với việc gia nhiệt và thông gió liên tục trong khoảng thời gian cài đặt 300 phút (chu kỳ Cycle_nghien = 18.000 giây).
  • Chu trình Làm mát (MAT): Sau chu trình nghiền, rơ-le thanh nhiệt và động cơ nghiền ngắt hoàn toàn. Quạt tản nhiệt tiếp tục hoạt động trong vòng 20 phút (Cycle_mat = 1.200 giây) để hạ nhiệt rác và buồng sấy về mức an toàn.
  • Chu trình Làm sạch (SACH): Khi người dùng nhấn nút CLEAR, máy chạy riêng biệt động cơ nghiền trong thời gian từ 30 phút đến 1 giờ (Cycle_sach = 1.800 giây) để hỗ trợ việc vệ sinh, rửa sạch lòng nồi.

Nội dung chính theo từng chương

Chương 1: Tổng quan về xử lý rác thải và yêu cầu kỹ thuật

  • Trình bày tính cấp thiết của việc xử lý rác thải sinh hoạt, đặc biệt là nhóm chất thải hữu cơ dễ phân hủy phát sinh từ sinh hoạt gia đình (thức ăn thừa, rau củ quả, cơm hỏng).
  • Phân tích chi tiết tác động tiêu cực của rác hữu cơ chưa qua xử lý: gây phát thải khí nhà kính ($\text{CH}_4, \text{CO}_2$), rò rỉ nước rỉ rác chứa độc tố làm ô nhiễm nguồn nước mặt và nước ngầm, phát tán mùi hôi thối trong khu dân cư và tạo ổ dịch bệnh truyền nhiễm.
  • Đánh giá ưu điểm và hạn chế của các phương pháp xử lý rác hiện hữu (ủ phân truyền thống, ủ sinh học, xử lý nhiệt bằng thiêu đốt hoặc khí hóa, phân hủy kỵ khí tạo biogas, xử lý bằng côn trùng ruồi lính đen).
  • Phân tích nhu cầu thực tế về việc tái chế rác thực phẩm thành phân bón hữu cơ tại chỗ ở các khu dân cư đô thị; khảo sát cấu tạo và nguyên lý vận hành của dòng máy thương mại Inichi.
  • Xác định các yêu cầu kỹ thuật cho thiết bị thiết kế: kích thước nhỏ gọn xấp xỉ $50 \times 50 \times 50\text{ cm}$; sử dụng nguồn điện thông dụng 220VAC hoặc 24VDC; tổng thời gian xử lý tối đa dưới 12 giờ; độ ồn vận hành thấp không gây ô nhiễm tiếng ồn trong nhà; đảm bảo an toàn tuyệt đối cho người vận hành.

Chương 2: Thiết kế bộ điều khiển hệ thống xử lý rác

  • Xây dựng quy trình xử lý rác thải tự động 5 bước: tiếp nhận rác thụ động, sấy nhiệt, nghiền kết hợp sấy, làm mát và làm sạch.
  • Phân tích các tín hiệu vào/ra và thiết lập sơ đồ khối chức năng tổng quát (khối nguồn, khối cảm biến, khối điều khiển trung tâm, cơ cấu chấp hành và khối hiển thị).
  • Tính toán và lựa chọn chi tiết các linh kiện phần cứng: vi điều khiển Arduino Mega 2560 (dựa trên chip ATmega2560, 54 chân I/O, 16 kênh ADC, Flash 256 KB), màn hình LCD 20x4, động cơ nghiền DC 24V 48W giảm tốc, quạt tản nhiệt DC 24V 6W không chổi than, cảm biến nhiệt điện trở NTC 10K, thanh nhiệt inox 304 220VAC 500W, nguồn xung 24VDC/12VDC và transistor MOSFET công suất N-channel vỏ TO-220.
  • Thiết kế sơ đồ nguyên lý mạch điều khiển, tính toán mạch hạ áp LM2596 và xây dựng sơ đồ đấu nối liên kết chân vi điều khiển với các linh kiện ngoại vi.
  • Xây dựng lưu đồ thuật toán tổng thể hệ thống và các lưu đồ thuật toán chuyên biệt cho từng chế độ: chế độ Sấy, chế độ Nghiền, chế độ Làm mát, chế độ Làm sạch; hoàn thiện toàn bộ mã nguồn lập trình C/C++ điều khiển hệ thống nhúng trên phần mềm Arduino IDE.

Chương 3: Lắp ráp, khảo sát và đánh giá

  • Tiến hành lắp ráp cơ khí, bố trí vị trí thanh nhiệt, ruột nồi, động cơ nghiền, quạt sấy, các công tắc hành trình an toàn và bo mạch điều khiển vào khung máy.
  • Hoàn thiện sơ đồ đấu nối dây dẫn thực tế, cấp nguồn thử nghiệm và kiểm tra đáp ứng của các cảm biến và cơ cấu chấp hành.
  • Khảo sát thực nghiệm trạng thái làm việc của máy qua từng giai đoạn: trạng thái chờ, trạng thái sấy, trạng thái nghiền, trạng thái làm mát và tự làm sạch.
  • Đánh giá kết quả xử lý rác: tiến hành đo lường khối lượng và thể tích của rác thải hữu cơ trước và sau quá trình xử lý nhiệt - cơ học, ghi nhận sự chuyển hóa thành công từ rác ẩm ướt thành dạng bột khô mịn, không mùi.
  • Đánh giá tổng hợp ưu điểm và nhược điểm của sản phẩm sau chế tạo.

Kết quả và đóng góp

Kết quả nghiên cứu chính:

  • Thiết kế, chế tạo và lắp ráp thành công bộ điều khiển tự động hoàn chỉnh cho thiết bị xử lý rác sinh hoạt gia đình trên nền tảng vi điều khiển Arduino Mega 2560.
  • Hệ thống vận hành chính xác theo đúng các chu trình được lập trình:
    • Chế độ gia nhiệt duy trì nhiệt độ sấy trong dải $84^\circ\text{C} - 124^\circ\text{C}$ (ngắt nhiệt khi đạt $120^\circ\text{C}$, đóng nhiệt khi xuống dưới $90^\circ\text{C}$).
    • Chế độ nghiền kết hợp sấy vận hành liên tục trong 300 phút ($18.000\text{ giây}$).
    • Chế độ làm mát bằng quạt tản nhiệt DC 24V 6W hoạt động trong 20 phút ($1.200\text{ giây}$).
    • Chế độ làm sạch tự động vận hành trong thời gian 30 đến 60 phút.
  • Cơ chế khóa liên động an toàn qua công tắc hành trình nắp đậy (SW_DNap) và ruột nồi (SW_RNoi) hoạt động nhạy bén, ngắt hệ thống ngay lập tức khi phát hiện trạng thái không an toàn.
  • Khối lượng và thể tích rác hữu cơ sau khi qua chu trình xử lý sấy - nghiền giảm rõ rệt, biến thành dạng bột khô tơi xốp, triệt tiêu độ ẩm và mùi hôi, có thể sử dụng làm phân bón hữu cơ bón cho cây trồng.

Giải pháp và kiến nghị của tác giả:

  • Sử dụng kết hợp gia nhiệt điện trở 220VAC với cơ cấu nghiền DC 24V và thông gió cưỡng bức để tối ưu hóa hiệu quả làm khô và làm nhỏ vụn rác thải.
  • Sử dụng transistor MOSFET điều khiển đóng ngắt tải DC để giảm thiểu tiếng ồn cơ khí và bảo vệ tiếp điểm so với rơ-le truyền thống.
  • Sử dụng màn hình LCD 20x4 kết hợp đèn LED trạng thái giúp người dùng dễ dàng theo dõi thời gian và nhiệt độ thực tế của máy.

Đóng góp của đồ án:

  • Cung cấp một giải pháp thiết kế bộ điều khiển nhúng tự động hóa hoàn chỉnh cho máy xử lý rác hữu cơ gia đình với chi phí linh kiện thấp, dễ chế tạo, thay thế cho các sản phẩm ngoại nhập đắt tiền.
  • Đóng góp giải pháp kỹ thuật cụ thể nhằm thúc đẩy việc phân loại và tái chế rác thực phẩm tại nguồn, giảm tải cho hệ thống thu gom và xử lý rác thải đô thị.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đồ án:

  • Kết cấu cơ khí và mạch điện điều khiển vẫn ở dạng mô hình thử nghiệm, khung vỏ chưa được tối ưu hóa theo quy chuẩn đóng gói công nghiệp hoàn thiện.
  • Động cơ nghiền sử dụng động cơ DC chổi than có giới hạn về tuổi thọ (2.000 - 5.000 giờ) và phát sinh mài mòn sau thời gian dài sử dụng liên tục.
  • Thời gian của các chu trình sấy và nghiền đang được thiết lập theo thời gian cố định, chưa tự động điều chỉnh linh hoạt theo độ ẩm thực tế của rác thải nạp vào.

Hướng phát triển tiếp theo:

  • Nâng cấp động cơ nghiền sang loại động cơ không chổi than (BLDC) hoặc động cơ bước có mô-men xoắn lớn để nâng cao độ bền và giảm tiếng ồn.
  • Tích hợp thêm cảm biến đo độ ẩm và cảm biến khối lượng (loadcell) để vi điều khiển tự động tối ưu hóa thời gian sấy - nghiền theo từng mẻ rác cụ thể, giúp tiết kiệm điện năng.
  • Thiết kế mạch in PCB chuyên dụng nguyên khối thay cho việc đấu nối dây rời, hoàn thiện vỏ máy bằng vật liệu cách nhiệt, cách âm tiêu chuẩn công nghiệp.
  • Mở rộng giao diện giám sát máy tính qua Python và tích hợp kết nối IoT không dây để theo dõi tình trạng hoạt động và cảnh báo bảo trì bộ lọc than hoạt tính từ xa.

Giá trị tham khảo

Tài liệu này hữu ích cho:

  • Sinh viên và học viên: Các ngành Công nghệ Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Cơ điện tử, Kỹ thuật Điện - Điện tử và Kỹ thuật Môi trường đang thực hiện đồ án tốt nghiệp, đề tài nghiên cứu về hệ thống nhúng và thiết bị gia dụng thông minh.
  • Kỹ sư thiết kế và nhà phát triển thiết bị: Những người nghiên cứu chế tạo các hệ thống nhiệt - cơ kết hợp, máy sấy nông sản mini, máy ủ rác hữu cơ gia đình hoặc các bộ điều khiển logic sử dụng vi điều khiển AVR/Arduino.

Nội dung giá trị nổi bật để tham khảo:

  • Sơ đồ nguyên lý mạch điều khiển kết hợp đa dạng cấp điện áp (220VAC, 24VDC, 9VDC, 5VDC) có tích hợp mạch hạ áp LM2596 và công tắc liên động an toàn.
  • Thuật toán điều khiển nhiệt độ logic theo ngưỡng kết hợp lưu đồ thuật toán điều khiển tuần tự nhiều chế độ (Sấy, Nghiền, Làm mát, Làm sạch).
  • Mã nguồn C/C++ hoàn chỉnh trên Arduino IDE cấu hình chân I/O, quét phím bấm, hiển thị LCD 20x4 và xử lý ngắt an toàn.

Câu hỏi thường gặp

1. Hệ thống điều khiển của máy sử dụng vi điều khiển trung tâm nào và được cấp nguồn như thế nào?
Hệ thống sử dụng bo mạch vi điều khiển Arduino Mega 2560 (dựa trên vi xử lý ATmega2560, xung nhịp 16 MHz, bộ nhớ Flash 256 KB, 54 chân Digital I/O và 16 chân Analog). Bo mạch nhận nguồn nuôi 9VDC ổn định cấp vào giắc tròn DC, được hạ áp từ nguồn xung 24VDC thông qua mạch giảm áp LM2596.

2. Ngưỡng nhiệt độ và cơ chế điều khiển gia nhiệt của máy hoạt động ra sao?
Nhiệt độ bên trong buồng sấy được đo lường liên tục bằng cảm biến nhiệt trở NTC 10K. Trong chế độ sấy và nghiền, nhiệt độ được duy trì trong dải an toàn từ $84^\circ\text{C}$ đến $124^\circ\text{C}$. Thuật toán điều khiển sẽ bật rơ-le kích hoạt thanh nhiệt điện trở 500W khi nhiệt độ $T_{IN} \le 90^\circ\text{C}$ và tự động ngắt thanh nhiệt khi nhiệt độ $T_{IN} \ge 120^\circ\text{C}$.

3. Máy xử lý rác đảm bảo an toàn cho người dùng bằng những giải pháp kỹ thuật nào?
Hệ thống tích hợp hai công tắc hành trình an toàn: công tắc nhận diện ruột nồi (SW_RNoi) và công tắc xác nhận đóng nắp kín (SW_DNap). Nếu người dùng mở nắp máy hoặc nhấc ruột nồi ra trong khi máy đang hoạt động, vi điều khiển sẽ lập tức chuyển trạng thái hệ thống về OFF, ngắt toàn bộ nguồn cấp cho thanh nhiệt, động cơ nghiền và quạt tản nhiệt.

4. Các cơ cấu chấp hành trong máy (thanh nhiệt, động cơ, quạt) được điều khiển công suất bằng linh kiện gì?
Thanh nhiệt điện trở Inox 304 công suất 500W (điện áp 220VAC) được đóng ngắt trực tiếp bằng rơ-le điện từ. Động cơ nghiền 24VDC (công suất 48W) và quạt tản nhiệt 24VDC (công suất 6W) được đóng ngắt điều khiển bằng transistor MOSFET công suất kênh N (vỏ TO-220, dòng tải tối đa 8A, chịu áp 500V) có gắn kèm diode triệt tiêu dòng tự cảm.

5. Một chu trình xử lý rác tự động hoàn chỉnh của máy kéo dài bao lâu và gồm những bước nào?
Chu trình xử lý tự động gồm 3 bước liên tiếp: Sấy sơ bộ -> Nghiền kết hợp sấy nhiệt liên tục trong 300 phút ($18.000\text{ giây}$) -> Làm mát bằng quạt tản nhiệt trong 20 phút ($1.200\text{ giây}$) rồi tự động dừng. Ngoài ra, máy còn có chế độ Làm sạch độc lập (CLEAR) chạy động cơ đảo rửa trong 30 đến 60 phút khi người dùng có nhu cầu vệ sinh lòng nồi.

Kết luận

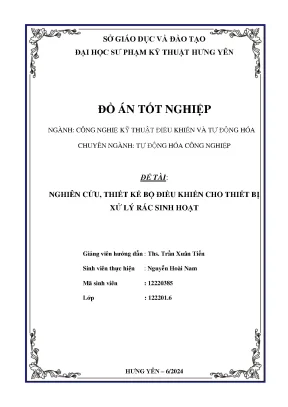

Đồ án tốt nghiệp của sinh viên Nguyễn Hoài Nam đã nghiên cứu, thiết kế và chế tạo thành công bộ điều khiển tự động cho thiết bị xử lý rác sinh hoạt gia đình trên nền tảng vi điều khiển Arduino Mega 2560. Hệ thống tích hợp đồng bộ giữa khối gia nhiệt 500W, động cơ nghiền 48W, quạt tản nhiệt 6W cùng cảm biến NTC 10K và các công tắc hành trình bảo vệ an toàn liên động. Kết quả thực nghiệm cho thấy máy vận hành ổn định qua các chu trình sấy, nghiền, làm mát và tự làm sạch, giúp làm khô và nghiền nhỏ rác thực phẩm thành bột hữu cơ tái sử dụng làm phân bón. Đề tài đã hoàn thành đầy đủ các mục tiêu kỹ thuật đề ra, mang lại giá trị thực tiễn cao trong việc xử lý rác thải hữu cơ tại nguồn và bảo vệ môi trường sống.
