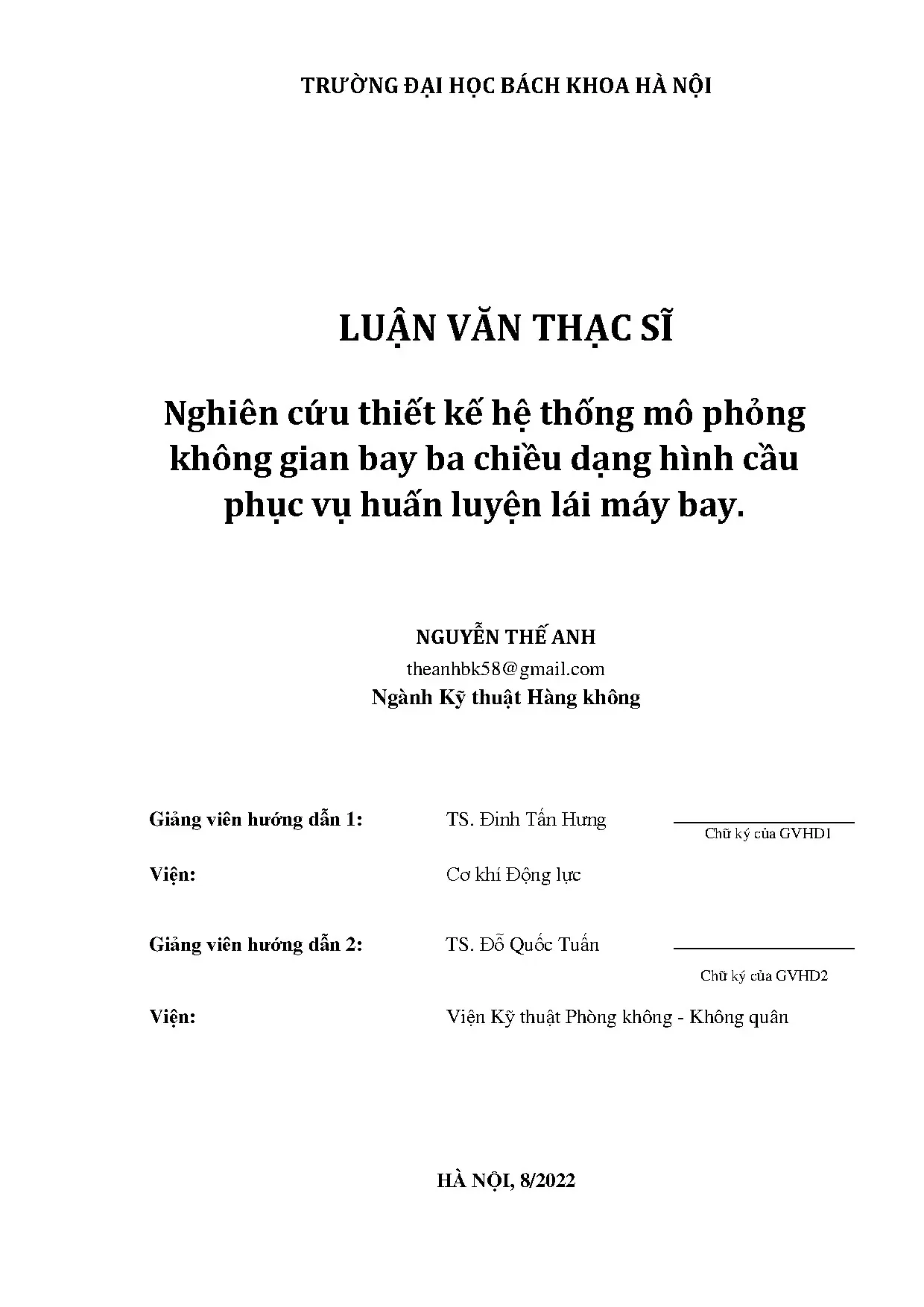

Nghiên cứu thiết kế hệ thống mô phỏng không gian bay ba chiều phục vụ huấn luyện lái máy bay

Chuyên khảo phân tích Nghiên cứu thiết kế hệ thống mô phỏng không gian bay ba chiều dạng hình cầu phục vụ huấn luyện lái, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên

• Tác giả: Nguyễn Thế Anh
• Người hướng dẫn: TS. Đinh Tấn Hưng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật Hàng không
• Đề tài: Nghiên Cứu Thiết Kế Hệ Thống Mô Phỏng Không Gian Bay Ba Chiều Dạng Hình Cầu Phục Vụ Huấn Luyện Lái Máy Bay
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2022
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT NỘI DUNG LUẬN VĂN

Tóm tắt

I. Tổng Quan Hệ Thống Mô Phỏng Không Gian Bay 3D Giới Thiệu

Trong ngành hàng không, buồng tập lái máy bay đóng vai trò then chốt trong việc đào tạo và huấn luyện phi công. Các hệ thống mô phỏng không gian bay là một phần không thể thiếu, tạo ra không gian ảo tương tự như thực tế. Điều này giúp phi công rèn luyện kỹ năng điều khiển, cảm giác không gian và làm quen với địa hình. Mô phỏng không gian bay cần đảm bảo thị trường quan sát rộng, thể hiện toàn cảnh không gian mà máy bay hoạt động, cũng như các mục tiêu và địa vật chuẩn. Đặc biệt, khi máy bay thực hiện các động tác cơ động phức tạp hoặc huấn luyện sử dụng vũ khí, cần quan sát không gian ở góc nhìn rộng. Đối với buồng tập lái trực thăng, phi công cần quan sát mặt đất phía trước và không gian hai bên cửa sổ cabin.

1.1. Chức Năng Chính của Buồng Tập Lái Máy Bay

Buồng tập lái máy bay (BTL) là một hệ thống thiết bị ứng dụng công nghệ mô phỏng quá trình điều khiển máy bay, mô phỏng động học máy bay, động cơ và các hệ thống khác. BTL mô phỏng các đồng hồ, bảng đèn tín hiệu và các cơ cấu điều khiển trong buồng lái, âm thanh và không gian bay 3 chiều. BTL được sử dụng để huấn luyện phi công bay trong điều kiện khí tượng giản đơn, phức tạp và bay theo đồng hồ trong toàn bộ phạm vi tốc độ và độ cao cho phép của loại máy bay đó. BTL còn có thể sử dụng trong huấn luyện nhân viên dẫn đường bay.

1.2. Các Thành Phần Quan Trọng của Hệ Thống Mô Phỏng

Buồng tập lái bao gồm các thành phần chính: Cabin buồng tập lái, bàn giáo viên và hệ thống mô phỏng không gian bay. Cabin BTL là nơi phi công thực hành bay tương tự như trên máy bay thực. Bàn giáo viên là vị trí làm việc của giáo viên và các thành phần kỹ thuật thực hiện điều khiển và kiểm soát hoạt động của toàn bộ BTL. Hệ thống mô phỏng không gian bay thực hiện nhiệm vụ mô phỏng không gian bay, sử dụng các máy chiếu để chiếu liên tục hình ảnh không gian bay và địa hình mặt đất lên màn ảnh.

II. Thách Thức Yêu Cầu Khắt Khe Của Mô Phỏng Bay 3 Chiều

Việc xây dựng hệ thống mô phỏng không gian bay ba chiều hiệu quả đối mặt với nhiều thách thức. Góc quan sát rộng là yếu tố then chốt, đặc biệt trong các tình huống cơ động phức tạp hoặc huấn luyện sử dụng vũ khí. Theo tài liệu gốc, góc mở theo phương đứng cần khoảng 120º và phương ngang là 210º. Góc quan sát càng lớn, yêu cầu về sự kết hợp với nhiều máy chiếu và phần mềm điều khiển càng cao. Hệ thống mô phỏng cần đảm bảo độ chính xác và tính chân thực cao để phi công có thể trải nghiệm môi trường bay một cách chân thực nhất.

2.1. Giới Hạn Về Góc Quan Sát và Độ Phân Giải Hình Ảnh

Trong thực tế, góc mở theo phương đứng của hệ thống mô phỏng không gian cần xây dựng khoảng 120º theo phương đứng, theo phương ngang là 210º. Góc quan sát theo phương đứng và phương ngang càng lớn thì yêu cầu về sự kết hợp với nhiều máy chiếu và hệ thống phần mềm điều khiển càng cao. Việc đảm bảo độ phân giải hình ảnh cao trên toàn bộ góc quan sát là một thách thức lớn, đòi hỏi công nghệ máy chiếu và xử lý hình ảnh tiên tiến.

2.2. Đảm Bảo Tính Chân Thực và Độ Trễ Thấp của Mô Phỏng

Để huấn luyện phi công hiệu quả, hệ thống mô phỏng cần đảm bảo tính chân thực cao về mặt hình ảnh, âm thanh và cảm giác. Độ trễ giữa hành động của phi công và phản hồi của hệ thống cần được giảm thiểu tối đa để tránh gây mất tập trung và ảnh hưởng đến quá trình huấn luyện. Việc đồng bộ hóa giữa các thành phần của hệ thống, như cabin, giá chuyển động và hệ thống hiển thị ba chiều, cũng là một yếu tố quan trọng.

III. Giải Pháp Mô Hình Toán Học và Thuật Toán Hiệu Chỉnh

Để giải quyết các thách thức trên, việc xây dựng mô hình toán học chính xác và thuật toán hiệu chỉnh hình ảnh hiệu quả là vô cùng quan trọng. Các giải pháp mô phỏng không gian bay cần dựa trên các đường cong tham số để tạo ra lưới hiệu chỉnh hình ảnh máy chiếu. Theo tài liệu, đường cong Catmull-Rom được phân tích và đánh giá trong việc tạo lưới hiệu chỉnh hình ảnh. Ứng dụng đường cong Catmull-Rom giúp tạo ra hình ảnh mượt mà và chính xác trên màn hình cong.

3.1. Ứng Dụng Đường Cong Catmull Rom trong Hiệu Chỉnh Hình Ảnh

Đường cong Catmull-Rom là một loại đường cong spline được sử dụng rộng rãi trong đồ họa máy tính và hoạt hình. Trong hệ thống mô phỏng không gian bay, đường cong Catmull-Rom có thể được sử dụng để tạo ra lưới hiệu chỉnh hình ảnh, giúp điều chỉnh hình ảnh máy chiếu để phù hợp với bề mặt cong của màn hình. Điều này giúp giảm thiểu hiện tượng méo hình và đảm bảo hình ảnh hiển thị chính xác.

3.2. Xây Dựng Mô Hình Toán Học Cho Hệ Thống Máy Chiếu

Việc xây dựng mô hình toán học chính xác cho hệ thống máy chiếu là rất quan trọng để đảm bảo hình ảnh hiển thị chính xác trên màn hình. Mô hình này cần tính đến các yếu tố như vị trí, góc chiếu và độ phân giải của máy chiếu. Dựa trên mô hình toán học này, có thể phát triển các thuật toán hiệu chỉnh hình ảnh để điều chỉnh hình ảnh máy chiếu và giảm thiểu hiện tượng méo hình.

IV. Thiết Kế và Xây Dựng Hệ Thống Mô Phỏng Không Gian Bay 3D

Quá trình thiết kế và xây dựng hệ thống mô phỏng không gian bay dạng hình cầu bao gồm nhiều giai đoạn, từ thiết kế hệ thống tổng thể đến thiết kế các phần mềm xử lý và mô phỏng. Theo luận văn, hệ thống cần có phần mềm quản lý, điều khiển hiển thị trên màn ảnh dạng hình cầu, phần mềm đồng bộ hiển thị hình ảnh các máy chiếu trên mặt cầu, CSDL 3 chiều địa hình, địa vật và phần mềm mô phỏng không gian bay. Việc tích hợp các thành phần này một cách hiệu quả là yếu tố then chốt để tạo ra một hệ thống mô phỏng hoàn chỉnh.

4.1. Thiết Kế Hệ Thống Màn Ảnh Vòm Cầu và Máy Chiếu

Thiết kế hệ thống màn ảnh vòm cầu cần đảm bảo cự ly quan sát từ vị trí của phi công đến các điểm trên màn ảnh là như nhau. Cự ly này được điều chỉnh phù hợp tùy thuộc vào đặc tính và số lượng máy chiếu được dùng. Việc lựa chọn máy chiếu phù hợp với độ sáng, độ tương phản và độ phân giải cao cũng là một yếu tố quan trọng.

4.2. Phát Triển Phần Mềm Mô Phỏng và Điều Khiển Hiển Thị

Phần mềm quản lý, điều khiển hiển thị trên màn ảnh dạng hình cầu cần có khả năng điều chỉnh hình ảnh máy chiếu, đồng bộ hóa hình ảnh và quản lý CSDL 3 chiều địa hình, địa vật. Phần mềm mô phỏng không gian bay cần có khả năng tạo ra hình ảnh chân thực về môi trường bay, bao gồm địa hình, thời tiết và các đối tượng khác.

V. Ứng Dụng Thực Tế Huấn Luyện Phi Công và Nghiên Cứu

Hệ thống mô phỏng không gian bay ba chiều có nhiều ứng dụng thực tế trong huấn luyện phi công và nghiên cứu. Trong huấn luyện, hệ thống giúp phi công làm quen với các thao tác điều khiển, xử lý tình huống khẩn cấp và nâng cao kỹ năng bay. Trong nghiên cứu, hệ thống có thể được sử dụng để đánh giá hiệu quả của các phương pháp huấn luyện mới và nghiên cứu về hành vi của phi công trong các tình huống khác nhau. Mô phỏng các tình huống khẩn cấp là một ứng dụng quan trọng, giúp phi công rèn luyện khả năng phản ứng nhanh chóng và chính xác.

5.1. Nâng Cao Kỹ Năng Phi Công Thông Qua Mô Phỏng Tình Huống

Hệ thống mô phỏng cho phép phi công thực hành các thao tác điều khiển trong môi trường an toàn và kiểm soát được. Phi công có thể thực hành các tình huống khẩn cấp, như hỏng động cơ hoặc thời tiết xấu, mà không gặp rủi ro trong thực tế. Điều này giúp phi công nâng cao kỹ năng và sự tự tin khi đối mặt với các tình huống khó khăn.

5.2. Đánh Giá và Cải Tiến Phương Pháp Đào Tạo Lái Máy Bay

Hệ thống mô phỏng cung cấp dữ liệu chi tiết về hành vi của phi công trong quá trình huấn luyện. Dữ liệu này có thể được sử dụng để đánh giá hiệu quả của các phương pháp huấn luyện khác nhau và xác định các lĩnh vực cần cải thiện. Điều này giúp nâng cao chất lượng đào tạo và đảm bảo phi công được trang bị đầy đủ kỹ năng để thực hiện nhiệm vụ.

VI. Tương Lai Phát Triển Hệ Thống Mô Phỏng VR AR Tiên Tiến

Tương lai của hệ thống mô phỏng không gian bay hứa hẹn nhiều đột phá với sự phát triển của công nghệ mô phỏng VR/AR. Các hệ thống này sẽ mang lại trải nghiệm chân thực hơn, tăng cường khả năng tương tác và mở ra nhiều ứng dụng mới. Việc tích hợp hệ thống phản hồi xúc giác cũng sẽ giúp phi công cảm nhận môi trường bay một cách chân thực hơn. Nghiên cứu và phát triển các tiêu chuẩn mô phỏng bay cũng là một yếu tố quan trọng để đảm bảo chất lượng và độ tin cậy của hệ thống.

6.1. Tích Hợp Công Nghệ VR AR để Tăng Cường Tính Chân Thực

Công nghệ VR/AR cho phép tạo ra môi trường ảo chân thực hơn, với hình ảnh 3D sống động và khả năng tương tác cao. Phi công có thể sử dụng kính VR/AR để trải nghiệm môi trường bay một cách chân thực nhất, giúp nâng cao hiệu quả huấn luyện.

6.2. Phát Triển Hệ Thống Phản Hồi Xúc Giác và Tiêu Chuẩn Mô Phỏng

Hệ thống phản hồi xúc giác cho phép phi công cảm nhận các lực tác động lên máy bay, như lực rung, lực G và lực cản của không khí. Điều này giúp tăng cường tính chân thực của mô phỏng và giúp phi công làm quen với các cảm giác trong thực tế. Việc phát triển tiêu chuẩn mô phỏng bay sẽ giúp đảm bảo chất lượng và độ tin cậy của hệ thống, cũng như tạo điều kiện thuận lợi cho việc trao đổi và hợp tác giữa các nhà sản xuất và người sử dụng.

Nội dung chính

Tổng quan nghiên cứu

Trong lĩnh vực kỹ thuật hàng không, việc huấn luyện phi công đòi hỏi môi trường mô phỏng sát thực tế nhằm nâng cao kỹ năng bay và xử lý tình huống. Theo ước tính, các buồng tập lái máy bay hiện đại cần cung cấp không gian quan sát rộng, với góc mở khoảng 210º theo phương ngang và 120º theo phương đứng, nhằm đáp ứng các yêu cầu huấn luyện bay phức tạp, đặc biệt là các thao tác cơ động và sử dụng vũ khí. Hệ thống mô phỏng không gian bay dạng hình cầu được xem là giải pháp tối ưu để tạo ra không gian ảo ba chiều bao phủ toàn cảnh khu vực bay, giúp phi công làm quen với địa hình, địa vật và các mục tiêu trong không gian xung quanh.

Mục tiêu nghiên cứu của luận văn là thiết kế và xây dựng hệ thống mô phỏng không gian bay ba chiều dạng hình cầu phục vụ huấn luyện lái máy bay, bao gồm phát triển phần mềm điều khiển hiển thị hình ảnh máy chiếu trên mặt cầu, xây dựng cơ sở dữ liệu địa hình, địa vật và phần mềm mô phỏng không gian bay đồng bộ với trạng thái máy bay mô phỏng. Nghiên cứu được thực hiện trong phạm vi thiết kế hệ thống mô phỏng cho buồng tập lái máy bay, với các thử nghiệm được tiến hành trên mô hình vòm cầu đường kính 8 m, sử dụng 6 máy chiếu độ phân giải 1920x1200.

Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao hiệu quả huấn luyện phi công, giảm thiểu rủi ro trong bay thực tế, đồng thời góp phần phát triển công nghệ mô phỏng tiên tiến trong ngành hàng không. Hệ thống mô phỏng không gian bay dạng hình cầu giúp tạo ra môi trường huấn luyện chân thực, sinh động, đáp ứng các yêu cầu về góc quan sát rộng và độ chính xác cao trong mô phỏng hình ảnh không gian ba chiều.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình toán học về đường cong tham số để xây dựng lưới hiệu chỉnh hình ảnh máy chiếu trên mặt cầu. Các khái niệm chính bao gồm:

• Đường cong tham số: Biểu diễn các đường cong trong không gian hai hoặc ba chiều dưới dạng hàm của một tham số, cho phép mô tả chính xác các hình dạng phức tạp và dễ dàng tính toán các điểm trung gian.

• Đường cong Catmull-Rom: Là loại đường cong spline bậc ba có tính liên tục C1, nội suy qua các điểm điều khiển, có khả năng điều chỉnh cục bộ và không tạo ra nút thắt hay điểm tự giao khi chọn tham số α phù hợp (α=0.5). Đây là đường cong được lựa chọn để xây dựng lưới hiệu chỉnh hình ảnh do tính chất phù hợp với yêu cầu mô phỏng không gian bay.

• Đường cong Bézier và Spline: Được khảo sát để so sánh, tuy nhiên các đường cong này không đáp ứng đầy đủ các yêu cầu về nội suy qua điểm điều khiển, tính điều chỉnh cục bộ và tính liên tục cần thiết cho hiệu chỉnh hình ảnh máy chiếu trên mặt cầu.

Ngoài ra, luận văn ứng dụng các thư viện đồ họa chuyên dụng như Vega Prime của Presagis để xây dựng phần mềm mô phỏng không gian bay ba chiều, kết hợp với cơ sở dữ liệu địa hình và địa vật theo chuẩn OpenFlight.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Sử dụng dữ liệu địa hình số bề mặt (DSM), ảnh vệ tinh, ảnh hàng không và các mô hình 3D địa vật, sân bay được xây dựng và xử lý bằng phần mềm Creator, Terra Vista theo chuẩn OpenFlight 16.4.

• Phương pháp phân tích: Nghiên cứu và phân tích các loại đường cong tham số để lựa chọn giải pháp hiệu chỉnh hình ảnh máy chiếu phù hợp. Phát triển thuật toán nội suy đường cong Catmull-Rom hướng tâm (α=0.5) để tạo lưới hiệu chỉnh hình ảnh đồng nhất trên mặt cầu.

• Thiết kế hệ thống: Xây dựng hệ thống mô phỏng không gian bay dạng hình cầu với 6 máy chiếu, màn ảnh vòm cầu đường kính 8 m, hệ thống mạng máy tính gồm 7 máy tính (6 máy mô phỏng, 1 máy điều khiển). Phát triển phần mềm quản lý, điều khiển hiển thị, phần mềm đồng bộ hiển thị, phần mềm mô phỏng không gian bay và phần mềm ghép nối hệ thống mô phỏng với buồng tập lái.

• Timeline nghiên cứu: Nghiên cứu lý thuyết và phát triển thuật toán hiệu chỉnh hình ảnh trong giai đoạn đầu; xây dựng phần mềm và hệ thống phần cứng trong giai đoạn giữa; thử nghiệm và đánh giá hệ thống trong giai đoạn cuối.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của đường cong Catmull-Rom hướng tâm trong hiệu chỉnh hình ảnh: Qua khảo sát các dạng đường cong Catmull-Rom với các giá trị α khác nhau, đường cong hướng tâm (α=0.5) được lựa chọn vì không xuất hiện nút thắt, điểm tự giao hay đỉnh nhọn, đồng thời bám sát đường điều khiển hơn so với các dạng đồng nhất (α=0) và dây cung (α=1). Điều này giúp lưới hiệu chỉnh hình ảnh máy chiếu trên mặt cầu đồng nhất và dễ dàng điều chỉnh cục bộ.

2. Thiết kế hệ thống mô phỏng không gian bay dạng hình cầu: Hệ thống sử dụng 6 máy chiếu độ phân giải 1920x1200, màn ảnh vòm cầu đường kính 8 m, tạo góc quan sát 210º ngang và 120º đứng, đáp ứng yêu cầu huấn luyện phi công. Hệ thống mạng máy tính gồm 7 máy tính hoạt động đồng bộ, đảm bảo tần số hiển thị 50 Hz.

3. Phần mềm quản lý và đồng bộ hiển thị hình ảnh: Phần mềm quản lý cho phép biên tập, hiệu chỉnh lưới hiệu chỉnh hình ảnh, truyền thông tin đến các máy tính mô phỏng. Phần mềm đồng bộ hiển thị trên các máy trạm thực hiện hiệu chỉnh hình ảnh theo lưới, ghép nối các khung hình máy chiếu, tạo hình ảnh đồng nhất trên toàn bộ mặt cầu.

4. Cơ sở dữ liệu địa hình và địa vật: CSDL được xây dựng từ mô hình số bề mặt, ảnh vệ tinh, ảnh hàng không và mô hình 3D địa vật sân bay theo chuẩn OpenFlight, quản lý theo lưới ô kinh vĩ độ. CSDL đảm bảo mô phỏng chính xác các khu vực đường băng, sân đỗ, nhà ga, địa vật chuẩn phục vụ quan sát trong quá trình bay.

Thảo luận kết quả

Kết quả thử nghiệm cho thấy hệ thống mô phỏng không gian bay dạng hình cầu hoạt động ổn định, hình ảnh mô phỏng chân thực, rõ nét, đáp ứng yêu cầu huấn luyện phi công trong các bài bay phức tạp. Việc sử dụng đường cong Catmull-Rom hướng tâm để tạo lưới hiệu chỉnh hình ảnh máy chiếu giúp khắc phục các nhược điểm của phương pháp truyền thống như chồng lấn hình ảnh, không đồng nhất màu sắc và cường độ sáng tại các vùng ghép nối.

So sánh với các nghiên cứu khác trong lĩnh vực mô phỏng không gian bay, giải pháp này có ưu điểm về tính toán nhanh, hiệu chỉnh cục bộ thuận tiện và khả năng mở rộng cho các hệ thống buồng tập lái hiện đại. Việc tích hợp phần mềm mô phỏng với cơ sở dữ liệu địa hình chi tiết giúp nâng cao độ chính xác và tính thực tế của mô phỏng, góp phần nâng cao hiệu quả huấn luyện.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh độ lệch giữa các dạng đường cong Catmull-Rom với các giá trị α khác nhau, bảng thống kê các tham số kỹ thuật của hệ thống phần cứng và phần mềm, cũng như hình ảnh minh họa hiệu quả hiệu chỉnh hình ảnh trước và sau khi áp dụng lưới đường cong.

Đề xuất và khuyến nghị

1. Phát triển thuật toán xử lý cường độ sáng tại các vùng ghép nối: Nghiên cứu và ứng dụng các thuật toán điều chỉnh cường độ sáng hài hòa giữa các máy chiếu nhằm loại bỏ hiện tượng đường sáng và tạo hình ảnh đồng nhất hơn trên toàn bộ mặt cầu. Thời gian thực hiện dự kiến trong 12 tháng, do nhóm phát triển phần mềm thực hiện.

2. Mở rộng cơ sở dữ liệu địa hình và địa vật: Cập nhật và mở rộng CSDL với dữ liệu mới, chi tiết hơn về các khu vực bay, địa vật và điều kiện thời tiết nhằm nâng cao tính thực tế của mô phỏng. Thời gian thực hiện 18 tháng, phối hợp với các đơn vị khảo sát địa hình.

3. Nâng cấp hệ thống phần cứng: Đầu tư nâng cấp máy chiếu với độ phân giải cao hơn và hệ thống mạng máy tính để tăng chất lượng hình ảnh và khả năng xử lý dữ liệu lớn. Thời gian thực hiện 24 tháng, do ban quản lý dự án và nhà cung cấp thiết bị thực hiện.

4. Phát triển phần mềm mô phỏng đa dạng tình huống bay: Mở rộng phần mềm mô phỏng để bao gồm các tình huống bay phức tạp hơn như bay trong điều kiện thời tiết xấu, bay đêm, bay chiến đấu, nhằm nâng cao kỹ năng xử lý tình huống của phi công. Thời gian thực hiện 18 tháng, do nhóm phát triển phần mềm và chuyên gia hàng không phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và phát triển công nghệ mô phỏng hàng không: Luận văn cung cấp cơ sở lý thuyết và thực tiễn về thiết kế hệ thống mô phỏng không gian bay dạng hình cầu, giúp phát triển các giải pháp mô phỏng tiên tiến.

2. Các trung tâm huấn luyện phi công và buồng tập lái: Tham khảo để nâng cấp hoặc thiết kế mới hệ thống mô phỏng không gian bay, cải thiện hiệu quả huấn luyện và an toàn bay.

3. Sinh viên và học viên ngành kỹ thuật hàng không: Tài liệu tham khảo quý giá về ứng dụng toán học trong mô phỏng, thiết kế phần mềm và hệ thống phần cứng phục vụ huấn luyện bay.

4. Các nhà quản lý và hoạch định chính sách trong lĩnh vực hàng không: Hiểu rõ về công nghệ mô phỏng hiện đại, từ đó có các quyết định đầu tư, phát triển phù hợp nhằm nâng cao chất lượng đào tạo phi công.

Câu hỏi thường gặp

1. Hệ thống mô phỏng không gian bay dạng hình cầu có ưu điểm gì so với các loại màn hình khác?
   Hệ thống dạng hình cầu cho phép tạo góc quan sát rộng (210º ngang, 120º đứng), bao phủ toàn cảnh không gian bay, giúp phi công có cảm giác không gian chân thực hơn so với màn hình phẳng hay hình trụ. Ví dụ, trong huấn luyện bay trực thăng, phi công cần quan sát cả hai bên cửa sổ cabin, điều này được đáp ứng tốt hơn với màn hình dạng cầu.

2. Tại sao đường cong Catmull-Rom hướng tâm được chọn để hiệu chỉnh hình ảnh máy chiếu?
   Đường cong này không tạo nút thắt hay điểm tự giao, bám sát đường điều khiển, có tính điều chỉnh cục bộ và liên tục C1, giúp hiệu chỉnh hình ảnh chính xác và dễ dàng điều chỉnh từng phần mà không ảnh hưởng toàn bộ lưới hiệu chỉnh.

3. Phần mềm mô phỏng không gian bay sử dụng dữ liệu địa hình như thế nào?
   Phần mềm sử dụng cơ sở dữ liệu địa hình số bề mặt, ảnh vệ tinh và mô hình 3D địa vật để tái tạo cảnh quan khu vực bay, đồng bộ với trạng thái máy bay mô phỏng, giúp tạo hình ảnh không gian chân thực và chính xác trong quá trình huấn luyện.

4. Hệ thống mô phỏng có đáp ứng được yêu cầu thời gian thực không?
   Hệ thống được thiết kế với tần số hiển thị 50 Hz, sử dụng các máy tính chuyên dụng và phần mềm tối ưu, đảm bảo xử lý và hiển thị hình ảnh không gian bay đồng bộ, mượt mà, đáp ứng yêu cầu thời gian thực trong huấn luyện.

5. Có thể mở rộng hệ thống mô phỏng để huấn luyện các loại máy bay khác không?
   Có thể. Hệ thống được thiết kế mô-đun, sử dụng phần mềm mô phỏng linh hoạt và cơ sở dữ liệu địa hình có thể cập nhật, cho phép tùy chỉnh phù hợp với các loại máy bay và khu vực bay khác nhau, đáp ứng đa dạng nhu cầu huấn luyện.

Kết luận

• Luận văn đã nghiên cứu và phát triển thành công hệ thống mô phỏng không gian bay ba chiều dạng hình cầu, đáp ứng yêu cầu huấn luyện phi công với góc quan sát rộng và hình ảnh chân thực.
• Ứng dụng đường cong Catmull-Rom hướng tâm trong xây dựng lưới hiệu chỉnh hình ảnh máy chiếu giúp khắc phục các nhược điểm về chồng lấn và không đồng nhất hình ảnh trên mặt cầu.
• Phần mềm mô phỏng không gian bay tích hợp cơ sở dữ liệu địa hình, địa vật theo chuẩn OpenFlight, đảm bảo mô phỏng chính xác và đồng bộ với trạng thái máy bay mô phỏng.
• Hệ thống đã được thử nghiệm thành công với hiệu quả cao, tạo môi trường huấn luyện an toàn và thực tế cho phi công.
• Hướng phát triển tiếp theo tập trung vào xử lý cường độ sáng tại vùng ghép nối, mở rộng cơ sở dữ liệu và nâng cấp phần mềm, phần cứng để đáp ứng các yêu cầu huấn luyện ngày càng đa dạng.

Khuyến nghị: Các đơn vị đào tạo và nghiên cứu trong ngành hàng không nên áp dụng và tiếp tục phát triển hệ thống mô phỏng không gian bay dạng hình cầu để nâng cao chất lượng huấn luyện phi công, đồng thời đầu tư nghiên cứu các giải pháp xử lý hình ảnh và dữ liệu nhằm tối ưu hóa hiệu quả mô phỏng.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. TỔNG QUAN VỀ BUỒNG TẬP LÁI MÁY BAY VÀ HỆ THỐNG MÔ PHỎNG KHÔNG GIAN BAY 1.1 Khái quát về buồng tập lái máy bay 1.1 Chức năng BTL là một hệ thống thiết bị ứng dụng công nghệ mô phỏng quá trình điều khiển máy bay, mô phỏng động học máy bay, động cơ và các hệ thống khác, mô phỏng các đồng hồ, các bảng đèn tín hiệu và các cơ cấu điều khiển trong buồng lái, mô phỏng âm thanh và không gian bay 3 chiều. Buồng tập lái (BTL) máy bay sử dụng để huấn luyện phi công bay trong điều kiện khí tượng giản đơn, phức tạp và bay theo đồng hồ trong toàn bộ phạm vi tốc độ và độ cao cho phép của loại máy bay đó. BTL còn có thể sử dụng trong huấn luyện nhân viên dẫn đường bay.2 Thành phần Buồng tập lái gồm có các thành phần chính sau: - Cabin buồng tập lái; - Bàn giáo viên; - Hệ thống mô phỏng không gian bay.

Trên Hình 1-1 là hình ảnh buồng tập lái máy bay Su-22M4 với hệ thống màn ảnh mô phỏng không gian bay dạng hình trụ. Hình 1-1: Hình ảnh buồng tập lái máy bay Su-22M4. Cabin BTL Cabin BTL là nơi phi công thực hành bay tương tự như trên máy bay thực. Cabin của BTL có hình dạng, kích thước, kết cấu và trang thiết bị bên trong như trên máy bay.

Các tác động điều khiển của phi công lên cần lái, tay ga, bàn đạp, các công tắc, nút ấn, chuyển mạch, cũng như việc hiển thị các tham số bay, kim chỉ trên các đồng hồ, chỉ thị 1 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep hoặc đèn tín hiệu, âm thanh. đều được thu nhận và điều khiển từ máy tính trung tâm thông qua các thiết bị ghép nối. - Hệ thống các tín hiệu điều khiển (các tín hiệu vào): + Cơ cấu điều khiển của máy bay trên cabin (tín hiệu analog); + Các công tắc, núm nút, cần gạt trên cabin (tín hiệu logic); - Hệ thống tín hiệu chỉ thị (tín hiệu, tham số ra): + Hệ thống mô phỏng các bảng đồng hồ sử dụng màn hình hiển thị; + Các bộ chỉ thị và đồng hồ điện - cơ (tín hiệu analog); + Các bảng đèn tín hiệu trên cabin (tín hiệu logic); - Hệ thống mô phỏng liên lạc vô tuyến đối không; - Ngoài ra còn có tổ hợp các cáp ghép nối tín hiệu. Kích thước, vị trí các trang thiết bị, các công tắc núm nút điều khiển, cơ cấu chỉ thị, các bảng đồng hồ, tên bảng biểu.

theo đúng tỷ lệ 1:1 và được lắp đặt đúng vị trí tương tự như trên máy bay thực. Bàn giáo viên Bàn giáo viên của BTL là vị trí làm việc của giáo viên và các thành phần kỹ thuật thực hiện điều khiển và kiểm soát hoạt động của toàn bộ BTL. Trong tủ bàn giáo viên của BTL có lắp đặt các hệ thống nguồn, hệ thống máy tính, hệ thống ghép nối tín hiệu, hệ thống mô phỏng âm thanh và liên lạc đối không. Ngoài ra còn có màn hình trung tâm, màn hình mô phỏng không gian bay toàn cảnh, màn hình mô phỏng bảng đồng hồ buồng lái trước, 03 màn hình mô phỏng không gian bay 3 chiều, các thiết bị cung cấp nguồn, điều khiển và kiểm tra hoạt động của buồng tập.

Trên màn hình trung tâm cho phép giáo viên chọn các tham số ban đầu của chuyến bay, chọn bài bay, không vực bay, ra các tình huống bất trắc và hướng dẫn xử lý. Màn hình mô phỏng không gian bay toàn cảnh cho phép giáo viên quan sát tư thế của máy bay trong toàn bộ chuyến bay. Bàn giáo viên bao gồm các thành phần chính sau: - Hệ thống nguồn: Hệ thống cung cấp nguồn của BTL bảo đảm công suất cho toàn bộ các thiết bị của BTL hoạt động ổn định, tin cậy. Hệ thống cung cấp nguồn của BTL bao gồm: + Tủ nguồn với bộ ổn áp 3 pha và các bộ lưu điện UPS công suất lớn cho phép duy trì nguồn điện 220 V, 50 Hz trong thời gian 10 phút để tắt hệ thống máy tính và các máy chiếu đúng quy trình; + Thiết bị chuyển đổi điện áp xoay chiều thành điện áp 1 chiều 24 V gồm hai bộ có dòng tiêu thụ cực đại mỗi bộ 18.8 A cấp cho hoạt động của các động cơ và hệ thống đèn chiếu sáng, đèn tín hiệu trên cabin và bàn giáo viên,.; + Thiết bị chuyển đổi điện áp xoay chiều 220 V thành nguồn 1 chiều điện áp ổn định ±12 V và 5 V cấp cho các bộ khuếch đại, các card ghép nối; + Thiết bị chuyển đổi điện áp một chiều 24 V thành nguồn 1 chiều điện áp ổn định 5 V cấp cho truyền cảm và máy tính.

2 luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep do an to nghiep docx 123docz luan van hay luan van tot nghiep - Các hệ thống máy tính, màn hình sử dụng cho buồng tập: Hệ thống máy tính của BTL gồm tất cả 10 máy tính nằm trong cấu trúc của buồng tập, được đặt trong 2 tủ rack của bàn giáo viên như trên Hình 1. Các máy tính mô phỏng bảng đồng hồ nhận tín hiệu từ máy tính trung tâm vẽ các đồng hồ và cấp tín hiệu tới màn hình hiển thị bảng đồng hồ. Các máy tính mô phỏng không gian bay lưu trữ dữ liệu bản đồ địa hình không vực bay ở dạng số, nhận các tọa độ vị trí và trạng thái của máy bay từ máy tính trung tâm và tạo ra hình ảnh không gian bay tương ứng cấp tới các máy chiếu chiếu lên màn ảnh (vòm trời). Toàn bộ các máy tính kết nối với nhau thông qua hệ thống cáp và hộp điều khiển mạng.

- Các thiết bị ghép nối: Các thiết bị ghép nối là khâu trung gian cho phép kết nối máy tính trung tâm với cabin, giá chuyển động và các thiết bị ngoại vi khác. Các thiết bị này có nhiệm vụ chuyển đổi dạng, mức và công suất của tín hiệu chuyển đến và chuyển đi từ máy tính trung tâm. Từ cabin, từ giá chuyển động và từ các thiết bị ngoại vi, các tín hiệu cấp tới card chuyển đổi ADC và card chuyển đổi mức TTL để chuyển về dạng số cấp cho máy tính trung tâm. Ngược lại, từ máy tính trung tâm, các tín hiệu số được đưa tới card biến đổi DAC hoặc card khuếch đại công suất để chuyển đổi về dạng tương tự hoặc dạng số với mức và công suất phù hợp để điều khiển các đồng hồ điện cơ, các đèn tín hiệu hoặc các cơ cấu chấp hành khác.

- Thiết bị mô phỏng âm thanh và hệ thống liên lạc: + Thiết bị mô phỏng âm thanh gồm hệ thống loa, tăng âm công suất lớn cho phép chạy các file âm thanh động cơ theo các dải tốc độ khác nhau. Các file âm thanh này được lưu trong máy tính mô phỏng bảng đồng hồ và xuất ra loa theo tín hiệu tốc độ vòng quay động cơ. + Thiết bị mô phỏng hệ thống liên lạc đối không cho phép phi công trong cabin liên lạc với giáo viên tương tự như liên lạc giữa phi công trên thiết bị bay (máy bay hoặc máy bay) với sở chỉ huy dưới mặt đất. - Ngoài ra còn có một số thành phần khác: + Hệ thống điều khiển giá chuyển động; + Một số thiết bị phụ trợ.

Bàn giáo viên của BTL được thể hiện trên Hình 1.
