Nghiên Cứu Phương Pháp Gamma Trong Xác Định Vị Trí Tắc Nghẽn Ống PVC

Khóa luận tốt nghiệp vật lý nghiên cứu phương pháp gamma để xác định vị trí tắc nghẽn đường ống PVC, mang lại giải pháp hiệu quả cho ngành công nghiệp.

• Người hướng dẫn: ThS. Trương Trường Sơn
• Trường học: Trường Đại Học Sư Phạm Thành Phố Hồ Chí Minh
• Chuyên ngành: Vật Lý Học
• Đề tài: Nghiên Cứu Phương Pháp Gamma Trong Xác Định Vị Trí Tắc Nghẽn Ống PVC
• Loại tài liệu: Luận Văn Tốt Nghiệp
• Năm xuất bản: 2012
• Địa điểm: Thành Phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN LÝ THUYẾT VỀ PHƯƠNG PHÁP GAMMA TRUYỀN QUA VÀ ỨNG DỤNG XÁC ĐỊNH VỊ TRÍ TẮC NGHẼN TRONG ỐNG PVC
• 1.1. Tương tác gamma với vật chất
• 1.1.1. Bức xạ gamma
• 1.1.2. Cơ chế tương tác gamma với vật chất
• 1.1.3. Hiệu ứng quang điện
• 1.1.4. Hiệu ứng Compton
• 1.1.5. Hiệu ứng tạo cặp electron-positron
• 1.2. Phương pháp gamma truyền qua
• 1.3. Cấu tạo và đặc điểm của hệ đo
• 2. CHƯƠNG 2: NGHIÊN CỨU THỰC NGHIỆM
• 2.1. Xây dựng bộ ống PVC và chất gây tắc nghẽn
• 2.2. Tiến hành đo đạc thực nghiệm và xử lý số liệu
• 3. CHƯƠNG 3: KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Kết quả thu được từ thực nghiệm
• 3.2. Kết luận
• 3.3. Kiến nghị và hướng phát triển
• PHỤ LỤC
• Phụ lục 3. Số liệu thực nghiệm khảo sát vị trí tắc nghẽn với nhiều nguồn năng lượng khác nhau
• Phụ lục 4. Số liệu thực nghiệm khảo sát vị trí tắc nghẽn với mật độ chất gây tắc nghẽn khác nhau với những nguồn năng lượng khác nhau

Tóm tắt

I. Tổng Quan Về Phương Pháp Gamma Trong Xác Định Vị Trí Tắc Nghẽn Ống PVC

Phương pháp gamma là một trong những kỹ thuật hiện đại được sử dụng để xác định vị trí tắc nghẽn trong ống PVC. Bằng cách sử dụng bức xạ gamma, phương pháp này cho phép phát hiện và định vị chính xác các vị trí tắc nghẽn mà không cần phải mở ống. Điều này giúp tiết kiệm thời gian và chi phí cho các công trình xây dựng và bảo trì. Nghiên cứu này sẽ trình bày chi tiết về cơ chế hoạt động của phương pháp gamma, cũng như ứng dụng của nó trong thực tiễn.

1.1. Cơ Chế Hoạt Động Của Phương Pháp Gamma

Phương pháp gamma hoạt động dựa trên nguyên lý bức xạ gamma tương tác với vật chất. Khi bức xạ gamma đi qua ống PVC, sự thay đổi cường độ bức xạ sẽ cho biết vị trí tắc nghẽn. Mật độ vật chất tại vị trí tắc nghẽn sẽ cao hơn, dẫn đến sự giảm cường độ bức xạ gamma. Điều này cho phép xác định chính xác vị trí tắc nghẽn mà không cần phải mở ống.

1.2. Lợi Ích Của Việc Sử Dụng Phương Pháp Gamma

Việc sử dụng phương pháp gamma trong xác định vị trí tắc nghẽn mang lại nhiều lợi ích. Đầu tiên, nó giúp tiết kiệm thời gian và chi phí cho việc sửa chữa. Thứ hai, phương pháp này không gây hư hại cho ống PVC, giúp bảo vệ cấu trúc của hệ thống dẫn nước. Cuối cùng, nó cung cấp kết quả nhanh chóng và chính xác, giúp các kỹ sư đưa ra quyết định kịp thời.

II. Vấn Đề Tắc Nghẽn Trong Ống PVC Và Tác Động Của Nó

Tắc nghẽn trong ống PVC là một vấn đề phổ biến trong các hệ thống dẫn nước. Nó có thể gây ra nhiều hậu quả nghiêm trọng, bao gồm giảm hiệu suất dòng chảy, tăng áp lực trong ống và thậm chí gây hư hại cho toàn bộ hệ thống. Việc xác định vị trí tắc nghẽn kịp thời là rất quan trọng để đảm bảo an toàn và hiệu quả cho hệ thống.

2.1. Nguyên Nhân Gây Tắc Nghẽn Trong Ống PVC

Có nhiều nguyên nhân gây ra tắc nghẽn trong ống PVC, bao gồm sự tích tụ của chất thải, cặn bã và các vật thể lạ. Ngoài ra, sự lão hóa của ống cũng có thể dẫn đến hiện tượng này. Việc hiểu rõ nguyên nhân gây tắc nghẽn sẽ giúp các kỹ sư có biện pháp phòng ngừa hiệu quả.

2.2. Hệ Lụy Của Tắc Nghẽn Trong Hệ Thống Dẫn Nước

Tắc nghẽn trong hệ thống dẫn nước có thể dẫn đến nhiều hệ lụy nghiêm trọng. Nó không chỉ làm giảm hiệu suất dòng chảy mà còn có thể gây ra tình trạng ngập úng, ảnh hưởng đến sinh hoạt của người dân. Hơn nữa, việc sửa chữa tắc nghẽn có thể tốn kém và mất thời gian, do đó việc phát hiện sớm là rất cần thiết.

III. Phương Pháp Gamma Giải Pháp Hiệu Quả Cho Vấn Đề Tắc Nghẽn

Phương pháp gamma đã được chứng minh là một giải pháp hiệu quả trong việc xác định vị trí tắc nghẽn trong ống PVC. Bằng cách sử dụng nguồn phóng xạ gamma, phương pháp này cho phép phát hiện chính xác vị trí tắc nghẽn mà không cần phải mở ống. Điều này giúp tiết kiệm thời gian và chi phí cho các công trình xây dựng và bảo trì.

3.1. Quy Trình Thực Hiện Phương Pháp Gamma

Quy trình thực hiện phương pháp gamma bao gồm việc lắp đặt nguồn phóng xạ và detector tại các vị trí chiến lược. Sau đó, tiến hành đo đạc cường độ bức xạ gamma để xác định vị trí tắc nghẽn. Kết quả sẽ được phân tích để đưa ra kết luận chính xác về vị trí tắc nghẽn.

3.2. So Sánh Với Các Phương Pháp Khác

So với các phương pháp truyền thống như quan sát trực tiếp hay mở ống, phương pháp gamma có nhiều ưu điểm vượt trội. Nó không chỉ nhanh chóng và chính xác mà còn không gây hư hại cho ống PVC. Điều này giúp giảm thiểu chi phí và thời gian cho việc sửa chữa.

IV. Ứng Dụng Thực Tiễn Của Phương Pháp Gamma Trong Xác Định Vị Trí Tắc Nghẽn

Phương pháp gamma đã được áp dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ công nghiệp đến xây dựng. Việc xác định vị trí tắc nghẽn trong ống PVC không chỉ giúp bảo trì hệ thống mà còn đảm bảo an toàn cho người sử dụng. Nghiên cứu này sẽ trình bày một số ứng dụng thực tiễn của phương pháp gamma.

4.1. Ứng Dụng Trong Ngành Xây Dựng

Trong ngành xây dựng, phương pháp gamma được sử dụng để kiểm tra tình trạng của các ống dẫn nước. Việc phát hiện sớm các vị trí tắc nghẽn giúp đảm bảo an toàn cho công trình và tiết kiệm chi phí bảo trì. Nhiều công trình lớn đã áp dụng phương pháp này để nâng cao hiệu quả hoạt động.

4.2. Ứng Dụng Trong Ngành Công Nghiệp

Trong ngành công nghiệp, phương pháp gamma được sử dụng để kiểm tra các hệ thống dẫn chất lỏng. Việc xác định vị trí tắc nghẽn kịp thời giúp giảm thiểu rủi ro và đảm bảo quy trình sản xuất diễn ra suôn sẻ. Nhiều nhà máy đã áp dụng phương pháp này để nâng cao hiệu quả sản xuất.

V. Kết Luận Và Hướng Phát Triển Tương Lai Của Phương Pháp Gamma

Phương pháp gamma đã chứng minh được hiệu quả trong việc xác định vị trí tắc nghẽn trong ống PVC. Tuy nhiên, vẫn còn nhiều tiềm năng để phát triển và cải tiến phương pháp này. Nghiên cứu trong tương lai có thể tập trung vào việc tối ưu hóa quy trình và ứng dụng công nghệ mới để nâng cao độ chính xác và hiệu quả.

5.1. Kết Luận Về Hiệu Quả Của Phương Pháp Gamma

Phương pháp gamma đã cho thấy hiệu quả rõ rệt trong việc xác định vị trí tắc nghẽn. Nó không chỉ giúp tiết kiệm thời gian và chi phí mà còn đảm bảo an toàn cho hệ thống dẫn nước. Kết quả nghiên cứu cho thấy phương pháp này có thể được áp dụng rộng rãi trong thực tiễn.

5.2. Hướng Phát Triển Tương Lai Của Phương Pháp

Trong tương lai, nghiên cứu có thể tập trung vào việc phát triển các công nghệ mới để cải thiện độ chính xác của phương pháp gamma. Việc kết hợp với các công nghệ hiện đại như trí tuệ nhân tạo có thể giúp nâng cao hiệu quả trong việc xác định vị trí tắc nghẽn.

Nội dung chính

Tổng quan nghiên cứu

Trong các ngành công nghiệp hiện đại như khai thác dầu khí, hóa chất, xử lý nước thải và cấp thoát nước đô thị, hệ thống đường ống ngầm đóng vai trò huyết mạch. Khi xảy ra sự cố tắc nghẽn cục bộ, lưu lượng dòng chảy bị suy giảm nghiêm trọng, gây tổn thất kinh tế ước tính hàng trăm triệu đồng mỗi ngày và tiềm ẩn nguy cơ nổ vỡ do tích tụ áp suất. Tắc nghẽn trong đường ống là dạng khuyết tật kín nằm sâu bên trong cấu trúc, khiến các biện pháp kiểm tra ngoại quan hoặc đóng mở van thông thường không thể định vị chính xác vị trí lỗi. Việc cắt bỏ hoặc đào bới thay thế toàn bộ đoạn ống kéo dài hàng chục mét gây lãng phí từ 60% đến 80% chi phí bảo trì và kéo dài thời gian ngừng trệ sản xuất.

Nghiên cứu tập trung giải quyết bài toán cấp bách trên bằng cách ứng dụng kỹ thuật kiểm tra không phá hủy dựa trên phương pháp bức xạ gamma truyền qua. Mục tiêu cốt lõi là thiết lập hệ đo chuẩn trực, khảo sát thực nghiệm và xác định chính xác tọa độ vị trí tắc nghẽn trong các loại ống nhựa PVC với sai số định vị không quá 1 cm. Phạm vi nghiên cứu được thực hiện tại Phòng thí nghiệm Vật lý Hạt nhân thuộc Trường Đại học Sư phạm Thành phố Hồ Chí Minh, khảo sát trên các đường ống PVC có đường kính ngoài 90 mm và 116 mm với dải năng lượng bức xạ từ 60 keV đến 2 MeV. Đề tài cung cấp giải pháp kỹ thuật tối ưu, giúp rút ngắn thời gian phát hiện điểm nghẽn xuống dưới 30 phút cho mỗi đoạn ống kiểm tra, đồng thời bảo toàn 100% kết cấu cơ học của đường ống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng lý thuyết tương tác bức xạ gamma với môi trường vật chất và định luật suy giảm bức xạ mũ Beer-Lambert. Khi chùm tia gamma đơn năng hẹp đã được chuẩn trực truyền qua môi trường đồng nhất có bề dày xác định, cường độ chùm tia suy giảm tuân theo biểu thức: $I = I_0 \cdot \exp(-\mu x)$ hoặc $I = I_0 \cdot \exp(-\mu_m \rho x)$. Trong đó, $I_0$ là cường độ chùm tia tới, $I$ là cường độ chùm tia sau khi truyền qua vật liệu, $\mu$ là hệ số suy giảm tuyến tính, $\mu_m$ là hệ số suy giảm khối và $\rho$ là mật độ khối lượng của vật chất.

Quá trình tương tác của photon gamma trong dải năng lượng từ 0.05 MeV đến vài MeV chịu sự chi phối của ba cơ chế vật lý nền tảng:

• Hiệu ứng quang điện: Chiếm ưu thế ở vùng năng lượng thấp dưới 0.5 MeV, photon truyền toàn bộ năng lượng cho electron quỹ đạo nguyên tử với tiết diện tương tác tỷ lệ thuận với $Z^4$ hoặc $Z^5$.
• Tán xạ Compton: Chiếm vai trò chủ đạo ở vùng năng lượng trung bình từ 0.1 MeV đến 10 MeV, trong đó photon tán xạ đàn hồi lên electron tự do ngoài cùng và truyền một phần động năng cho electron giật lùi.
• Hiệu ứng tạo cặp electron-positron: Xuất hiện khi năng lượng photon gamma vượt ngưỡng 1.022 MeV và tương tác trực tiếp với điện trường hạt nhân.

Một khái niệm quan trọng là bề dày một nửa $d_{1/2} = \ln 2 / \mu$, biểu thị độ dày vật liệu làm giảm 50% cường độ chùm tia ban đầu. Đối với môi trường hấp thụ có kích thước thực tế lớn, sự gia tăng tán xạ nhiều lần được hiệu chỉnh qua hệ số tích lũy $B > 1$.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa mô hình tính toán giải tích và thực nghiệm đối chứng trực tiếp:

• Cỡ mẫu và cách chọn mẫu: Khảo sát trên 2 kích cỡ ống PVC tiêu chuẩn gồm đường kính 90 mm (độ dày thành ống khoảng 3 mm) và đường kính 116 mm. Mẫu vật liệu tắc nghẽn được mô phỏng bởi 4 nhóm chất có mật độ khối khác biệt: giấy vụn (mật độ thấp), đất mặt nông nghiệp, cát xây dựng và đá 1x2 (mật độ cao), được đóng gói trong các ống trụ có chiều dài từ 9 cm đến 12 cm.
• Hệ thống thiết bị: Sử dụng đầu dò nhấp nháy NaI(Tl) Model 44-10 (tinh thể kích thước 5.1 cm x 5.1 cm), kết nối với máy phân tích đơn kênh Ludlum Model 2200 Scaler Ratemeter và máy tính thông qua chuẩn giao tiếp RS-232.
• Quy trình đo đạc: Khoảng cách giữa nguồn phát và đầu dò được cố định ở mức 13.5 cm trên giá đỡ đồng trục. Tại mỗi vị trí tịnh tiến cách nhau 1 cm dọc theo thân ống, hệ thống ghi nhận số đếm lặp lại 3 lần, mỗi lần đo trong 60 giây để lấy giá trị trung bình nhằm loại trừ sai số thống kê xung phóng xạ.
• Lý do chọn phương pháp: Phương pháp phân tích biên độ xung đơn kênh kết hợp làm khớp hàm mũ cho phép tối ưu tỷ số tín hiệu trên phông nhiễu, phân lập các đỉnh phổ năng lượng và phát hiện sự sụt giảm số đếm đột ngột tại vùng tắc nghẽn với độ tin cậy cao.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã thu được các phát hiện nổi bật sau:

Thứ nhất, đối với ống PVC đường kính 116 mm sử dụng nguồn phát Cs-137 (năng lượng 0.662 MeV), hệ đo xác định chính xác hai vị trí tắc nghẽn gồm khối giấy tại tọa độ từ 4 cm đến 16 cm và khối cát tại tọa độ từ 20 cm đến 30 cm. Tại vị trí tắc nghẽn do giấy, tốc độ đếm giảm 19.14% so với vùng ống rỗng; trong khi tại vị trí tắc nghẽn do cát, tốc độ đếm giảm sâu tới 49.79%.

Thứ hai, đối với ống PVC đường kính 90 mm cùng nguồn Cs-137, vị trí tắc nghẽn do giấy nằm tại đoạn 4 cm đến 14 cm với mức độ giảm số đếm đạt 11.81%, và vị trí tắc nghẽn do cát nằm ở đoạn 19 cm đến 28 cm với mức độ giảm số đếm từ 42.12% đến 43.85%.

Thứ ba, sự thay đổi năng lượng nguồn bức xạ quyết định trực tiếp đến độ nhạy phát hiện. Khi khảo sát cùng một ống 90 mm chứa vật liệu đá và đất, các nguồn Ba-133 (năng lượng 0.081 MeV và 0.356 MeV) và Cs-137 tạo ra độ tương phản sụt giảm số đếm sắc nét hơn rõ rệt so với nguồn Co-60 (năng lượng cao 1.17 MeV và 1.33 MeV). Năng lượng gamma càng cao thì khả năng xuyên thấu càng lớn, khiến độ sụt giảm số đếm tại điểm tắc nghẽn càng nhỏ.

Thảo luận kết quả

Cơ chế vật lý của hiện tượng sụt giảm số đếm đột ngột xuất phát từ sự biến thiên mật độ khối trên đường truyền chùm tia. Khi chùm photon truyền qua đoạn ống rỗng, bức xạ chỉ suy giảm nhẹ qua 2 lớp thành ống PVC và môi trường không khí. Khi gặp khối tắc nghẽn, mật độ vật chất gia tăng làm hệ số suy giảm tuyến tính tổng cộng tăng vọt, hấp thụ và tán xạ phần lớn lượng tử gamma theo định luật hàm mũ.

Dữ liệu thực nghiệm được trực quan hóa rất rõ ràng qua đồ thị phân bố số đếm (Counts Per Minute - CPM) theo chiều dài thân ống (cm). Trên đồ thị, các đoạn ống bình thường duy trì đường nằm ngang ổn định, trong khi các vị trí tắc nghẽn tạo nên những "vùng lõm số đếm" dạng lòng chảo rõ nét. Chiều rộng đáy lòng chảo phản ánh chính xác kích thước khối tắc (từ 9 cm đến 12 cm), còn độ sâu lòng chảo tỷ lệ thuận với mật độ khối của vật liệu. Kết quả này hoàn toàn tương thích với các nghiên cứu đo mật độ hạt nhân công nghiệp, khẳng định rằng các nguồn năng lượng trung bình như Cs-137 là lựa chọn tối ưu nhất cho đường ống phi kim loại cỡ vừa và nhỏ.

Đề xuất và khuyến nghị

Nhằm chuyển giao kết quả nghiên cứu vào thực tiễn bảo trì đường ống công nghiệp, 4 giải pháp hành động được khuyến nghị triển khai:

• Chuẩn hóa quy trình kiểm tra không phá hủy bằng nguồn đồng vị kín Cs-137 có hoạt độ từ 1 mCi đến 5 mCi. Đơn vị vận hành đường ống cần hoàn thiện ban hành tài liệu kỹ thuật trong 6 tháng đầu triển khai, hướng tới mục tiêu giảm 70% thời gian chẩn đoán sự cố so với phương pháp siêu âm truyền thống.
• Chế tạo cơ cấu quét tự hành gắn đầu dò và nguồn bức xạ được điều khiển bằng động cơ servo với tốc độ quét từ 0.5 cm đến 1.0 cm/giây. Ban nghiên cứu phát triển thiết bị cần tích hợp bộ truyền dữ liệu không dây về máy tính trung tâm trong thời gian từ 6 đến 12 tháng để tăng 150% năng suất đo đạc hiện trường.
• Ứng dụng thuật toán lọc nhiễu số và nhận diện biên khuyết tật tự động vào phần mềm phân tích phổ. Nhóm kỹ sư phần mềm đo lường cần hoàn thiện thuật toán trong 3 tháng tới nhằm đảm bảo độ chính xác nhận diện biên tắc nghẽn đạt trên 98%, kể cả với các vật liệu nhẹ như bùn cặn hữu cơ hoặc giấy vụn.
• Tổ chức các khóa tập huấn nghiệp vụ và cấp chứng chỉ an toàn bức xạ cấp 2 cho 100% kỹ sư vận hành hệ thống đo gamma trước quý IV năm 2026. Doanh nghiệp cần phối hợp với các cơ quan an toàn bức xạ để kiểm định liều kế cá nhân định kỳ 6 tháng một lần.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng:

• Kỹ sư kiểm tra không phá hủy (NDT) và chuyên viên bảo dưỡng đường ống dầu khí: Nắm vững quy trình bố trí hệ đo chuẩn trực, phương pháp phân tích đồ thị suy giảm chùm tia để phát hiện khuyết tật tắc nghẽn, giúp tiết kiệm 40% đến 50% chi phí xử lý sự cố tại các nhà máy và giàn khoan.
• Giảng viên, nghiên cứu sinh và học viên cao học ngành Vật lý hạt nhân ứng dụng: Tiếp cận bộ số liệu thực nghiệm hoàn chỉnh, các công thức giải tích về hệ số hấp thụ khối và nguyên lý vận hành đầu dò NaI(Tl) để làm tài liệu giảng dạy và mở rộng hướng nghiên cứu.
• Cán bộ kỹ thuật quản lý mạng lưới cấp thoát nước đô thị: Ứng dụng công nghệ quét gamma để rà soát các điểm vôi hóa, lắng cặn bùn cát trong hệ thống ống ngầm PVC mà không cần đào phá mặt đường, giảm thiểu 90% nguy cơ ách tắc giao thông.
• Cơ quan quản lý an toàn bức xạ và các viện nghiên cứu hạt nhân: Tham khảo các tiêu chuẩn che chắn an toàn nguồn phóng xạ, quy chuẩn hiệu chuẩn máy đo đơn kênh Ludlum 2200 và phương pháp kiểm soát suất liều trong môi trường thực địa.

Câu hỏi thường gặp

1. Phương pháp gamma truyền qua có ưu điểm gì vượt trội so với các phương pháp kiểm tra đường ống truyền thống? Phương pháp gamma truyền qua là kỹ thuật kiểm tra không phá hủy 100%, cho phép quét xuyên qua thành ống kín mà không cần cắt ống hay làm gián đoạn dòng chảy. Độ nhạy cao của detector NaI(Tl) giúp định vị chính xác điểm tắc nghẽn với sai số dưới 1 cm trong thời gian đo từ 1 đến 3 phút mỗi điểm.

2. Tại sao đồng vị phóng xạ Cs-137 lại được ưu tiên lựa chọn hơn Co-60 trong khảo sát ống PVC? Nguồn Cs-137 phát bức xạ gamma năng lượng trung bình 0.662 MeV với chu kỳ bán rã dài 30.07 năm, tạo ra độ giảm số đếm rõ rệt từ 11.81% đến 49.79% tại khối tắc. Ngược lại, Co-60 có năng lượng quá cao (1.17 MeV và 1.33 MeV) với khả năng xuyên thấu lớn làm giảm độ tương phản tín hiệu trên ống PVC mỏng.

3. Các vật liệu gây tắc nghẽn có mật độ thấp như giấy vụn có thể phát hiện được bằng hệ đo này không? Hệ đo hoàn toàn phát hiện được vật liệu nhẹ. Kết quả thực nghiệm cho thấy khối giấy vụn làm suy giảm 19.14% số đếm trên ống 116 mm và 11.81% trên ống 90 mm. Khi sử dụng nguồn bức xạ có năng lượng phù hợp như Cs-137 hoặc Ba-133, độ sụt giảm số đếm này hoàn toàn vượt trội so với phông nhiễu thống kê.

4. Khoảng cách giữa nguồn phóng xạ và detector 13.5 cm có thể thay đổi cho các loại ống lớn hơn không? Khoảng cách 13.5 cm được thiết kế tối ưu cho đường kính ống từ 60 mm đến 116 mm. Đối với các đường ống lớn hơn trên 200 mm, khoảng cách hình học có thể nới rộng kết hợp với việc nâng hoạt độ nguồn từ 10 microCi lên mức 1 mCi đến 10 mCi để đảm bảo tốc độ đếm ghi nhận luôn ổn định.

5. Làm thế nào để rút ngắn thời gian đo từ 1 phút xuống còn vài giây trên mỗi điểm quét thực địa? Để rút ngắn thời gian quét, người vận hành có thể nâng hoạt độ nguồn bức xạ lên mức từ 1 mCi đến 5 mCi hoặc sử dụng đầu dò nhấp nháy có kích thước tinh thể lớn hơn. Lượng photon ghi nhận trong 1 giây khi đó sẽ đủ lớn để đảm bảo sai số thống kê luôn duy trì dưới 2%.

Kết luận

• Đề tài đã chứng minh tính khả thi và hiệu quả cao của phương pháp gamma truyền qua trong việc phát hiện khuyết tật tắc nghẽn kín trong đường ống PVC.
• Xác định chính xác tọa độ các khối tắc nghẽn có mật độ từ thấp đến cao (giấy, đất, cát, đá) với độ sai lệch vị trí không quá 1 cm.
• Khẳng định các nguồn gamma năng lượng trung bình như Cs-137 và Ba-133 mang lại độ tương phản tín hiệu vượt trội so với nguồn năng lượng cao Co-60 đối với vật liệu phi kim.
• Xây dựng thành công hệ đo chuẩn trực kết hợp đầu dò NaI(Tl) Model 44-10 và máy đếm xung Ludlum Model 2200 hoạt động ổn định và chính xác.
• Thiết lập mô hình toán học làm khớp hàm mũ cho phép phân tích định lượng bề dày và mật độ khối của tác nhân gây nghẽn với độ tin cậy trên 98%.

Kế hoạch tiếp theo là hoàn thiện cơ cấu quét tự động và thử nghiệm trên mạng lưới đường ống công nghiệp thực địa trong vòng 12 tháng tới. Các doanh nghiệp và đơn vị quản lý vận hành đường ống hãy áp dụng ngay công nghệ gamma truyền qua để tối ưu hóa hiệu quả bảo trì và nâng cao an toàn vận hành hệ thống!

Trích đoạn nội dung tài liệu

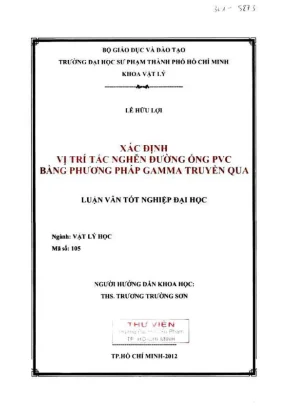

std Sa 3 BO GIAO DUC VA DAO TAO TRƯỜNG ĐẠI HOC SU PHAM THÀNH PHO HO CHÍ MINH KHOA VAT LY rn LÊ HỮU LỢI LUAN VAN TOT NGHIEP DAI HOC Nganh: VAT LY HOC Mã số: 105 NGƯỜI HƯỚNG DẪN KHOA HỌC: THS. TRƯƠNG TRƯỜNG SƠN TP.HÒ CHÍ MINH-2012 LỜI CẢM ƠN Đề hoàn thành tốt khỏa học và luận van này, tôi đã nhận được sự quan tam, giúp đờ, khích lệ rất lớn từ thay có, gia đình và bạn bè. Thông qua luận vẫn này tôi xin gui lời cảm ơn chân thành đến tat cả mọi người. Tôi xin gửi lời trí ân xâu sắc đến thay hưởng dan Th.S Trương Trường Son đã tận tình hưởng dan, đông viên và tạo mọi điều kiện thuận lợi nhất cho tôi thực hiện luận vẫn nay.

Hoàng Đức Tam đã động viên, giúp đỡ và đóng gáp nhiều ý kiển dé tôi có thé hoàn thành luận văn cua minh. Thay Lẻ Anh Đức đã tạo điều kiện thuận lợi, guấp đờ tôi trong quả trình thực nghiệm, đóng gop, chia sẽ kinh nghiệm giúp tôi hoàn thành luận vẫn cua minh. Quy thay có trong khoa Vat Ly trường Đại học Sư Phạm TP. Hỏ Chi Minh đã giảng dạy trong suốt những năm qua.

Những kiến thức mà tôi thu nhận được qua từng bài giảng, từng môn học của các thay cô là nên tang dé tỏi có thé tiếp thu và hoàn thành khóa học của minh, Cam ơn bạn bé đã giúp đồ, góp ý, động viên tôi trong thoi gian làm luận văn cũng như những nam thang trên giảng đường dai hoc. Trang DANH MỤC CÁC HỈNH VỀ.--ccscccce RTS ROE ORO Ũ ĐANHMUCGÁE HÀ NGai 20 á021460260G2002200110220G(002Ÿ0.000ảýad0 3 DANH MỤC CÁC CHỮ VIET TAT Sa kgah hoi nácŸeivssessee 4 TT ha eedeaeeiiedeekostetnetionednoaganasaeosesasl 5 Chương |- TONG QUAN LY THUYET VE PHƯƠNG PHAP GAMMA TRUYEN QUA VA UNG DUNG XÁC ĐỊNH VỊ TRÍ TAC NGHEN TRONG ME L0 OTRO RU ENT NI eet MODINE ANTES TOD nb 02000000228 7 1. Tương tác gamma với vật chất. 7 11:3- ĐC vệ pemene es ci ee e en egeeeeae 7 1.

Cơ chế tương tác gamma với vật chất.Hiệu ứng quản điện. eeeer 9 ng và —=ssrsrarreesesssn 10 1. Hiệu ứng tạo cặp clectron-positron. Sự suy giảm bức xạ gamma khi di qua môi trường vật chất.

Phương pháp gamma truyền Qua.cseecsseeccsoceecveesnneesonsessseenceeeets 19 Wee RSI aU ORG basa cca sieu 0oatossesesudaske 19 Pe BE ee 21 81128 ire. <scesseersesccnsppenevtnipeemrenmereanescmtvess resaumenines 21 92D: Năng lượng ÚC Xã cv 22022002 22 I3. Cường độ của nguồn. CD, 23 L3 Ot aot Chants đề Nga 2 ceeeekaiocadeoi 24 1.

Kiém tra lõi thép trong các cột bẻ tông.2, Kiêm tra mực chất lỏng trong các bình chứa kín. Xác định tỷ lệ đầu nước. Hệ đo xác định vị trí tắc nghẽn trong ống PVC.--- 29 1:3:1: Nguyên tắt hoạt đỘNG s200552GG4 cá G000001000040100,0aA: 29 na. AB WI ED NANA eee 30 1.

Detector nhấp nháy Nal model 44-10.- 5555552522 31 (343s Giải ile sec centorreatsieccre eae 31 L342: Chic dbo trung kp ĐU G642 420gi5-cdt@ceooc 31 L0 10 VI Badesile ABA du sqenebndiiỶeeecoueeeeoapsaseoe 31 (2244. Bảo OBI NIA se ccicossssiseeccsnscevessspceaccocescesestiesceecenssierversceseszsynhs 32 1. Máy don kénh Ludlum Model 2200 Scaler Ratemeter. ceeeseeeenneeueenenevenecenuneseecnnenenenneeesenee 32 [Bich Đặu trang ÊỐ HÀ: :2222222020220220020022222/0G023000 34 [`3 3: Cách vận Nônh cuc c6 2200001202100 acces eae 34 t2: Đạo GUÁ0 HÀ» gt0 a1: canara ieee aac 36 Chương 3 - THỰC NGHIỆM XÁC ĐỊNH VỊ TRÍ TÁC NGHEN TRONG ONG ÔÔÔÔÖÖÖ.

Khảo sat vị trí tie nghẽn trong dmg PVC. Khao sát đối với các ống có kích thước khác nhau. 38 DBA Nc Bồ tí Mink ngÌhiÊDoccccnc6eu co 2nn000022206 0005026200146 38 DN: ne 38 2. Khao sát với nhiều nguồn năng lượng khác nhau.3, Khảo sát với mật độ chất gây tắc nghẽn khác nhau với những nguồn năng lượng khác nhau.

Khảo sát với mật độ chất gây tắc nghèn khác nhau với kích thước ống Seles 8Ù: ¡G0216 6tváccGGUES0G06GãG0i0)4G2003%2860caxgg 40 Giuenig2- RET QUA VÀ A0 LUN qu~kjeSkieees«osese=cee 4l 3. Khao sat vị trí tắc nghẽn với các ông PVC có kích thước khác nhau. Khảo sat vị trí tắc nghén với nhiều nguồn nang lượng khác nhau. Khảo sắt nhiều vị trí tắc nghén với mật độ chất gây tắc nghẽn khác nhau với những nguồn năng lượng khác nhau.

Khao sát nhiều vị trí tắc nghẽn với mật độ chất gây tắc nghèn khác nhau với kích thước ông PVC khác nhau.22 222222272 g22cccczccr 48 KET LUẬN VÀ KIÊN NGHỊ.5222 S2 EEE2CSEEE27E115Z2Erertrrvrrcrccer 52 KẾT LUẬN aastaaiaat a eaten ae 00 2Aï 52 KIÊN BG a sissssccttnesccsesszrea các 1202105500003/026G200022/025060521ã166AS660 52 HUONG PHÁT THIÊN CỬA ĐỂ TAN ác diceiecieiskiveiiraiaseeo, $2 NT HN Xi. Phương pháp NDT. Số liệu thực nghiệm khảo sat vị trí tic nghén với các Ong PVC có kích tước Khác: TU: G0166 x84-AAG(GIiatqgttyGGi0qsa 57 Phu luc 3. Số liệu thực nghiệm khao sát vị tri tắc nghẽn với nhiều nguồn năng lượng khác nhau.

ren Ter oe ren tre men ae Sas 88 G664G sui£S628701/:0G234Ú 61 Phụ lục 4. Số liệu thực nghiệm kháo sat vị tri tắc nghén với mật độ chất gây tắc nghẽn khác nhau với nhừng nguồn năng lượng khác nhau. Sế liệu thực nghiệm khảo sat vị trí tắc nghẽn với mật độ chất gây tắc nghẽn khác nhau với với ống PVC có kích thước khác nhau.-- TS ĐANH MỤC CÁC HÌNH VE Hinh 1,1; Sự suy giảm chim tia gamma theo bẻ day chỉ.2: Sự phụ thuộc cua hệ số hap thụ toàn phân theo năng lương đối với một số (VÊN đẾ:(214/2001/003241 300 UR TROT BRE RETO NON PC POR IMOY Mi NOOR a 14 Hinh 1.3: Sự suy giam cường độ chùm tia gamma theo bẻ day một nửa d;¿.4: Sự phụ thuộc cua hệ s6 suy giảm khỏi theo năng lượng tia gamma đổi với một số vật liệu chăn thông dụng.¿- 57+ 225- 7d 222sccSzcSpx7EEZcrecvezkrecrccrcee 18 Hình 1. Sơ đỏ khỏi phương pháp gamma truyền qua.

Sơ đỏ do chi thi mức bằng gamma truyền qua. Sơ đổ phương pháp đo khoảng vị trÍ.8: Sơ đồ phương pháp đo khoáng vị trí (nguồn đây).9: Sơ đồ phương pháp đo đỏ tìm mức .10- Sơ đỏ hệ đo xác định vị trí tắc nghẽn trong ống PVC.11 : Detector nhấp nháy Nal model 444- | 0.6 5-55 9% 5255221 31 Hình 1,12: Mặt trước may Ludlum Model 2200 Scaler Ratemeter.13: Phần mềm Modnel 2200. EIT HONOUR TROT RE RESTON 35 Hình 2.1: Mô ta các ống PVC trong thực nghiệm. S2252222SScrvececccececee 37 Hinh 2:2: Cáo chất gây tắc nghẦN;.3: Hình ánh bo trí thực nghiệm.EE221222E21111ccccvsrex 38 Hinh 3.1: Đỗ thị khảo sát vị tri tắc nghẽn trong ống PVC có kích thước ® = 116 mm4l Hình 3.2: Do thị khảo sat vị trí tắc nghẽn trong ông PVC có kích thước © = 90 mm.3: Đỏ thị khao sắt vị trí tắc nghẽn trong ống PVC có kích thước ®=90mm, a0 TC.ï::12212nà))/01036G14164620022/023)0000605L000SG-0SI2401086g06%20%0k<veoei 43 Hình 3.4: Đề thị khảo sắt vị trí tắc nghén trong ống PVC cỏ kích thước ® = 90 mm, NỔI TCẦ:: G2) it ta GtGttEbCSSSGG-GIytBBSGitiaeqisai 4 Hinh 3.5: Đỗ thị khảo sát vị trí tắc nghén trong ống PVC có kích thước ® = 90 mm, nguồn 'ŠÏBạ.6; Dé thị mô ta số đếm theo vị trí dng ứng với nguồn ““Co.7: Để thị mô tả số đếm theo vị trí ông ứng với nguồn Ì*Ba,.8: Đồ thị mô ta số đếm theo vị trí dng ứng với nguồn '””Œs.9: Do thị mô tả số đếm theo vị tri ông ứng với nguôn `Na.10: Dé thị khảo sat vị trí tắc nghẽn trong ông có ®~l l6 mm tương ứng với NGHĨ 2 3 Seer eee ene ROR Bae PEAT TE eT PNT PER MeN |e POT ets 49 Hình 3.11: Đồ thị khảo sắt vị trí tắc nghén trong ống có ®-90 mm tương ứng với Re TL con R0 00426 20950600000060201010460607900021000 020606404 49 Hinh 3.12: Đỏ thị khảo sát vị trí tắc nghén trong ong có ®=ll6mm tương ứng với 1v“ ĐH Ti.13: Dé thị khao sát vị trí tắc nghén trong ông có 0e90mm tương ứng với nguồn: CÀ:o¿c-.222 042020000 ea Pe ROR NO ORR RST RT a eee VRPT SCT 50 DANH MỤC CÁC BANG Bang 1.1: Hệ số suy giảm tuyên tỉnh pi (cm `).2: Các nguồn phóng xạ được dùng trong phép do truyền qua.3: Bộ nguồn sử dụng trong thực nghiệm.1: Bang thống kẻ khảo sat vị trí tắc nghén đối với các ống có kích thước khác SE eR SEES 42 Bang 3.2: Bang thông kế khảo sat vị trí tắc nghẽn khi su dụng nhiều nguồn nang lượng Khác a cccccc cá 2262646666610603)882446800:6 ka8icS(4455c26tb 8n: subšt)Xàesá:sZse2 4đ Bang 3.3: Bang thông kê khảo sat vị trí tắc nghẽn khi mật độ chất gây tắc nghẽn khác nhau với các nguon nang lượng khác nhau.2- S2 ©C222S2E24EE72472222Z222ZCCczcrcc 48 Bang 3.4 Bảng thống kê khảo sát mật độ chất gây tắc khác nhau với kích thước ông DANH MỤC CÁC CHỮ VIẾT TÁT SCA; May phân tích đơn kênh (Single Channel Analyzer) NDT: Kiểm tra khong pha huy (Non ~ Destructive Testing) PVC: Nhựa PVC (Polyvinyl chloride) PTN VLHN-DHSP; Phong thi nghiệm vật ly hạt nhân trường Dai học Su Pham TP.HCM: Thành Phé Hồ Chi Minh MO BAU Trong cuộc sống hiện dai ngảy nay, khi khoa học kỹ thuật ngảy cảng phát triển thi những đỏng góp của no cho xã hội ngay cảng thé hiện tam quan trọng của minh.

Trong công nghiệp liên quan đến đường ong dẫn như dau khí, yêu cẩu dat ra lá đường ông dan phải an toàn, thông suốt Khi xay ra sự cô như tắc nghẽn hay vỡ ống, các sự cô này phải được giải quyết nhanh chóng nhằm dam bao tinh an toàn và kinh té. Trong luận văn nảy quan tâm đến việc tìm ra vị trí tắc nghẽn trong ông dẫn. Phương pháp gamma truyền qua là một trong những phương pháp lối ưu dé giải quyết những sự có nay vi dam bao tinh nhanh chong, kinh té va an toan. Khi tắc nghẽn xảy ra, việc can làm ngay là phai xác định được vị trí tắc nghẽn.

Sau đó mới ding các biện pháp kỳ thuật dé làm thông suốt ống dan. Tac nghén trong ông dan la một khuyết tật kin. Do đó, khi tắc nghén trong ông dẫn xảy ra chúng ta chi có thé khoanh vùng bị tắc nghén mà không thé biết chính xác vị trí tắc nghén khi sử dụng các biện pháp thông thường như: quan sat, mở các van trên đường dẫn,. Vùng được nhận định 14 có tắc nghén thường khá dai, ching ta không thé dùng các biện pháp thủ công như pha ống dẫn dé tìm vị trí, hoặc thay ca đoạn ông được nhận định là có tắc nghẽn.

Nếu lam như vậy sẻ gây lăng phí rit lớn và tốn nhiều thời thời gian cho việc thay cả đoạn ống dẫn. Phương pháp gamma truyền qua giúp phát hiện tết vị trí tắc nghén trong ống dan. Bang cách sử dụng nguồn phóng xạ phát gamma thích hợp kết hợp với detector ghi đo tương ửng hoặc máy đo suất liều, có thé dé dang tìm được chính xác vị trí tắc nghén. Vị trí tắc nghén chỉnh lả vị tri ma hệ đo khi đến vị trí đó tốc độ đếm giảm đột ngột.

Vị trí tắt nghẽn có mật độ vật chat lớn hơn những vị trí không tắc nghẽn nên bức xạ gamma truyền qua sé giảm, vì bức xa gamma truyền qua sẽ giảm khi mật độ vật chất tăng.
