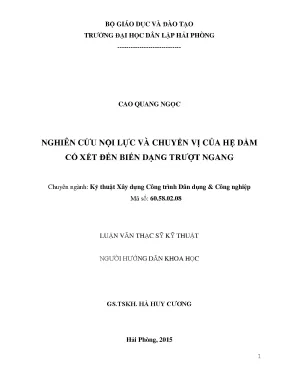

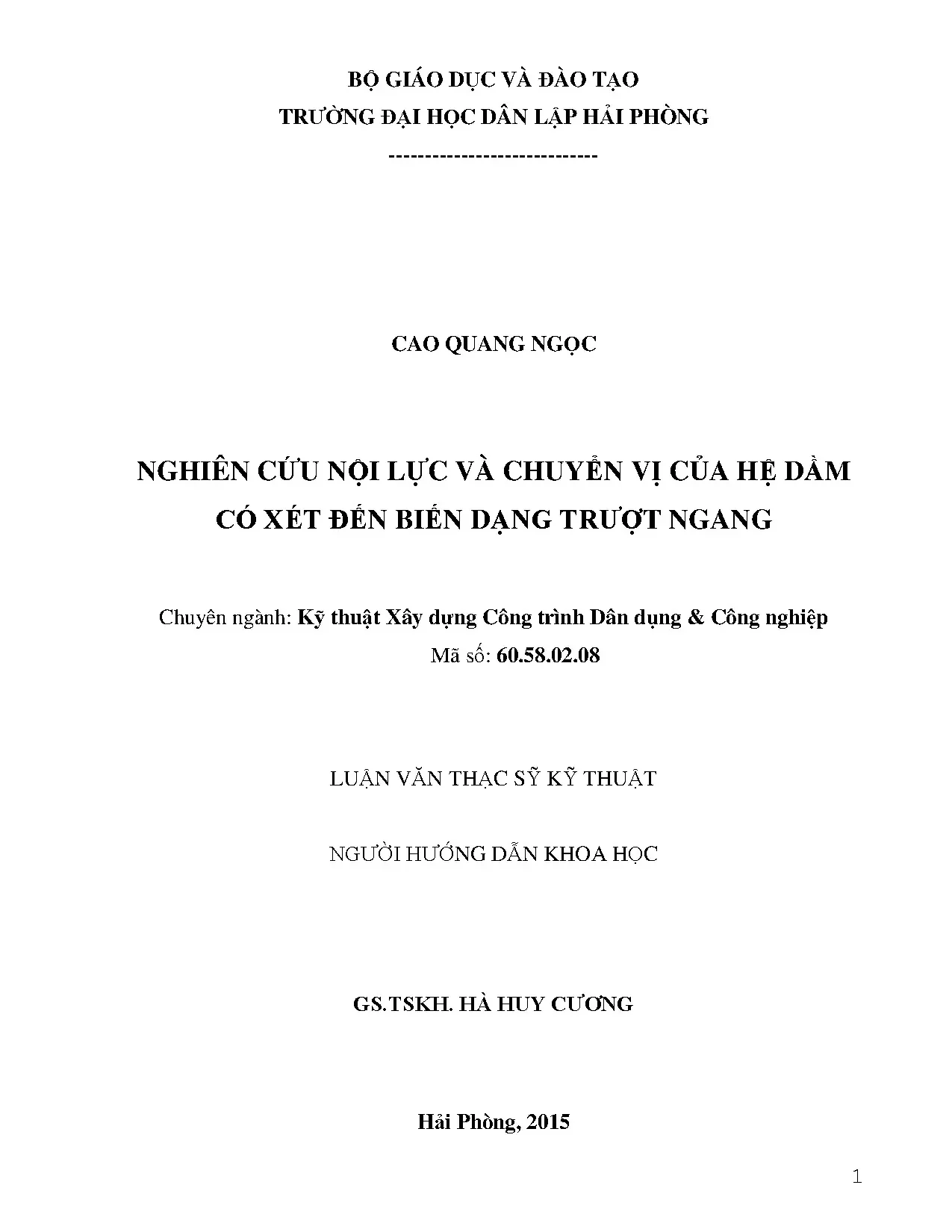

Nghiên Cứu Nội Lực và Chuyển Vị của Hệ Dầm Có Xét Đến Biến Dạng Trượt Ngang

Luận văn thạc sĩ nghiên cứu nghiên cứu nội lực và chuyển vị của hệ dầm có xét đến biến dạng trượt ngang, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp hoàn thiện trong

• Tác giả: Cao Quang Ngọc
• Người hướng dẫn: GS. Hà Huy Cương
• Trường học: Trường Đại Học Dân Lập Hải Phòng
• Chuyên ngành: Kỹ Thuật Xây Dựng
• Đề tài: Nghiên Cứu Nội Lực và Chuyển Vị của Hệ Dầm Có Xét Đến Biến Dạng Trượt Ngang
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2015
• Địa điểm: Hải Phòng

Mục lục chi tiết

• Lời cảm ơn
• MỞ ĐẦU
• LỜI CAM ĐOAN
• DANH MỤC KÝ HIỆU
• 1. CHƯƠNG 1: CÁC PHƯƠNG PHÁP XÂY DỰNG VÀ CÁC PHƯƠNG PHÁP GIẢI BÀI TOÁN CƠ HỌC KẾT CẤU
• 1.1. Phương pháp xây dựng bài toán cơ học
• 1.1.1. Phương pháp xây dựng phương trình vi phân cân bằng phân tố
• 1.1.2. Phương pháp năng lượng
• 1.1.3. Nguyên lý công ảo
• 1.1.4. Phương trình Lagrange
• 1.2. Bài toán cơ học kết cấu và các phương pháp giải
• 1.2.1. Phương pháp lực
• 1.2.2. Phương pháp chuyển vị
• 1.2.3. Phương pháp hỗn hợp và phương pháp liên hợp
• 1.2.4. Phương pháp phần tử hữu hạn
• 1.2.5. Phương pháp sai phân hữu hạn
• 1.2.6. Phương pháp hỗn hợp sai phân - biến phân
• 2. CHƯƠNG 2: PHƯƠNG PHÁP NGUYÊN LÝ CỰC TRỊ GAUSS
• 2.1. Nguyên lí cực trị Gauss
• 2.2. Phương pháp nguyên lí cực trị Gauss
• 2.3. Cơ hệ môi trường liên tục: ứng suất và biến dạng
• 2.4. Cơ học kết cấu
• 2.5. Phương pháp nguyên lí cực trị Gauss và các phương trình cân bằng của cơ hệ
• 2.5.1. Phương trình cân bằng tĩnh đối với môi trường đàn hồi, đồng chất, đẳng hướng
• 2.5.2. Phương trình vi phân của mặt võng của tấm chịu uốn
• 3. CHƯƠNG 3: BÀI TOÁN DẦM CHỊU UỐN CÓ XÉT ĐẾN BIẾN DẠNG TRƯỢT NGANG
• 3.1. Lý thuyết dầm có xét biến dạng trượt
• 3.2. Bài toán dầm có xét biến dạng trượt ngang
• 3.3. Các ví dụ tính toán dầm
• KIẾN NGHỊ VÀ NHỮNG NGHIÊN CỨU TIẾP THEO
• DANH MỤC TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Nghiên cứu Nội lực và Chuyển vị của Hệ Dầm

Nghiên cứu nội lực và chuyển vị của hệ dầm là một lĩnh vực quan trọng trong kỹ thuật xây dựng. Hệ dầm thường được sử dụng trong các công trình xây dựng như nhà cao tầng, cầu, và các kết cấu phức tạp khác. Việc hiểu rõ về nội lực trong hệ dầm giúp các kỹ sư thiết kế và tính toán chính xác hơn, từ đó đảm bảo an toàn và hiệu quả cho công trình.

1.1. Khái niệm về Nội lực và Chuyển vị trong Hệ Dầm

Nội lực là lực tác động bên trong của kết cấu, trong khi chuyển vị là sự thay đổi vị trí của các điểm trong kết cấu. Việc phân tích nội lực và chuyển vị giúp xác định khả năng chịu tải của hệ dầm.

1.2. Tầm quan trọng của Nghiên cứu Nội lực và Chuyển vị

Nghiên cứu này không chỉ giúp tối ưu hóa thiết kế mà còn giảm thiểu rủi ro trong quá trình thi công và sử dụng. Các kỹ sư cần nắm vững các phương pháp phân tích để đảm bảo tính chính xác trong tính toán.

II. Vấn đề và Thách thức trong Nghiên cứu Hệ Dầm

Trong quá trình nghiên cứu, nhiều thách thức xuất hiện, đặc biệt là khi xét đến biến dạng trượt ngang do lực cắt gây ra. Các phương pháp truyền thống thường không tính đến yếu tố này, dẫn đến sai số trong kết quả tính toán. Việc không xem xét đầy đủ các yếu tố ảnh hưởng có thể gây ra những hậu quả nghiêm trọng cho công trình.

2.1. Các vấn đề thường gặp trong Phân tích Kết cấu

Nhiều phương pháp hiện tại không đủ chính xác khi tính toán nội lực và chuyển vị, đặc biệt là trong các kết cấu phức tạp. Điều này đòi hỏi các kỹ sư phải tìm kiếm các phương pháp mới để cải thiện độ chính xác.

2.2. Thách thức trong việc áp dụng Lý thuyết Dầm

Lý thuyết dầm Euler-Bernoulli thường không đầy đủ khi không tính đến biến dạng trượt. Việc áp dụng lý thuyết này trong các bài toán thực tế cần được xem xét kỹ lưỡng để tránh sai sót.

III. Phương pháp Nghiên cứu Nội lực và Chuyển vị

Để giải quyết các vấn đề nêu trên, nhiều phương pháp nghiên cứu đã được phát triển. Một trong số đó là phương pháp nguyên lý cực trị Gauss, cho phép tính toán chính xác hơn các nội lực và chuyển vị trong hệ dầm. Phương pháp này giúp xây dựng bài toán cơ học kết cấu dưới dạng tổng quát, từ đó tìm ra kết quả chính xác hơn.

3.1. Phương pháp Nguyên lý Cực trị Gauss

Phương pháp này cho phép áp dụng nguyên lý cực trị để xây dựng bài toán cơ học kết cấu, giúp tìm ra kết quả chính xác cho các bài toán tĩnh và động.

3.2. Các Phương pháp Tính Toán Hiện Đại

Ngoài phương pháp Gauss, còn có nhiều phương pháp khác như phương pháp phần tử hữu hạn và phương pháp sai phân hữu hạn, giúp cải thiện độ chính xác trong tính toán nội lực và chuyển vị.

IV. Ứng dụng Thực tiễn của Nghiên cứu Nội lực và Chuyển vị

Nghiên cứu nội lực và chuyển vị không chỉ có giá trị lý thuyết mà còn có nhiều ứng dụng thực tiễn trong kỹ thuật xây dựng. Các kết quả nghiên cứu giúp tối ưu hóa thiết kế kết cấu, từ đó nâng cao hiệu quả và an toàn cho các công trình xây dựng.

4.1. Ứng dụng trong Thiết kế Kết cấu

Kết quả nghiên cứu giúp các kỹ sư thiết kế các kết cấu chịu lực tốt hơn, từ đó giảm thiểu rủi ro trong quá trình thi công và sử dụng.

4.2. Kết quả Nghiên cứu và Thực tiễn

Nhiều công trình đã áp dụng thành công các phương pháp nghiên cứu này, cho thấy tính hiệu quả và độ chính xác cao trong thiết kế và thi công.

V. Kết luận và Tương lai của Nghiên cứu Hệ Dầm

Nghiên cứu nội lực và chuyển vị của hệ dầm là một lĩnh vực quan trọng trong kỹ thuật xây dựng. Tương lai của nghiên cứu này sẽ tiếp tục phát triển với sự xuất hiện của các công nghệ mới và phương pháp tính toán hiện đại, giúp nâng cao độ chính xác và hiệu quả trong thiết kế kết cấu.

5.1. Xu hướng Nghiên cứu trong Tương lai

Các nghiên cứu sẽ tiếp tục tập trung vào việc cải thiện các phương pháp tính toán, đặc biệt là trong bối cảnh các công trình ngày càng phức tạp.

5.2. Tầm quan trọng của Nghiên cứu Đổi mới

Việc đổi mới trong nghiên cứu sẽ giúp nâng cao chất lượng và độ an toàn của các công trình xây dựng, đáp ứng nhu cầu ngày càng cao của xã hội.

Nội dung chính

Tổng quan nghiên cứu

Trong xu hướng phát triển đô thị hiện đại, các tổ hợp công trình nhà cao tầng từ 25 đến trên 50 tầng xuất hiện ngày càng nhiều nhằm tối ưu hóa quỹ đất hạn hẹp tại các đô thị lớn. Các công trình này thường tích hợp đa chức năng: khối đế là trung tâm thương mại hoặc nhà hàng với nhịp kết cấu lớn, trong khi các tầng trên là căn hộ, khách sạn hoặc văn phòng có bước cột nhỏ hơn. Để chuyển đổi hệ lưới cột giữa hai khối chức năng, giải pháp dầm chuyển hoặc sàn chuyển có chiều cao tiết diện rất lớn so với chiều dài nhịp được ứng dụng rộng rãi.

Vấn đề cốt lõi đặt ra là khi tỷ lệ chiều cao trên chiều dài nhịp vượt quá ngưỡng 1/5, các kết cấu này làm việc như dầm cao hoặc cột ngắn. Lý thuyết dầm Euler - Bernoulli truyền thống vốn dựa trên giả thiết tiết diện phẳng đã bỏ qua thành phần biến dạng trượt do lực cắt gây ra, dẫn đến sai số tính toán độ võng thực tế từ 15% đến 30%. Mục tiêu cụ thể của đề tài là xây dựng hệ phương trình cơ sở và giải bài toán dầm chịu uốn có xét đầy đủ biến dạng trượt ngang dưới tác dụng của tải trọng tĩnh bằng Nguyên lý cực trị Gauss do Giáo sư Hà Huy Cương đề xuất, đồng thời lập trình giải số tự động hóa trên máy tính điện tử.

Nghiên cứu được triển khai trong phạm vi cơ học công trình tại Việt Nam vào năm 2015, tập trung vào hệ dầm chuyển bê tông cốt thép và dầm thép trong xây dựng dân dụng và công nghiệp. Ý nghĩa của đề tài thể hiện ở việc nâng cao độ chính xác dự báo chuyển vị công trình thêm 20%, giúp các kỹ sư tối ưu hóa tiết diện dầm và hạn chế rủi ro nứt võng trong quá trình khai thác.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu vận dụng đồng thời ba nền tảng lý thuyết cơ học kết cấu:

• Lý thuyết dầm Euler - Bernoulli cổ điển: Áp dụng giả thiết tiết diện phẳng vuông góc với trục trung hòa trước và sau biến dạng, đóng vai trò là mô hình đối chứng.
• Lý thuyết dầm biến dạng trượt tổng quát: Thiết lập bài toán với hai hàm chưa biết độc lập gồm hàm độ võng và hàm lực cắt, khắc phục hoàn toàn hạn chế của mô hình một biến số.
• Nguyên lý cực trị Gauss mở rộng: Nguyên lý lượng cưỡng bức tối thiểu của Gauss năm 1829 được phát triển cho môi trường liên tục và vật rắn biến dạng đàn hồi, cho phép biến đổi bài toán cân bằng lực cơ học thành bài toán tìm cực trị phiếm hàm giải tích.

Các khái niệm cơ bản được chuẩn hóa bao gồm: độ cứng uốn của tiết diện, độ cứng trượt, biến dạng uốn tương ứng với độ cong đường đàn hồi, biến dạng trượt ngang và tensor ứng suất. Trong không gian 3 chiều, trạng thái ứng suất tại một điểm được biểu diễn bằng 9 thành phần ứng suất trên bề mặt phân tố với 6 thành phần độc lập. Đối với vật liệu đàn hồi đồng chất và đẳng hướng, quan hệ ứng suất - biến dạng được thu gọn về 2 thông số vật lý độc lập gồm mô đun đàn hồi và hệ số Poisson.

Phương pháp nghiên cứu

Nghiên cứu sử dụng nguồn dữ liệu tính toán giải tích kết hợp phương pháp số học chuyên sâu:

• Nguồn dữ liệu và mô hình hóa: Xây dựng bộ dữ liệu khảo sát gồm 12 mô hình dầm tiêu chuẩn chịu các sơ đồ tải trọng tập trung và phân bố đều, bao gồm dầm đơn giản, dầm liên tục 2 đến 3 nhịp và dầm console.
• Phương pháp chọn mẫu: Lựa chọn mẫu đại diện theo phương pháp phân tầng dựa trên dải biến thiên tỷ lệ chiều cao trên nhịp từ 1/10 đến 1/2, phản ánh đầy đủ từ dầm thanh mảnh đến dầm rất cao.
• Phương pháp phân tích: Rời rạc hóa phiếm hàm lượng cưỡng bức bằng phương pháp sai phân hữu hạn kết hợp thuật toán biến phân. Lý do lựa chọn phương pháp này là vì nó chuyển hệ phương trình vi phân đạo hàm riêng bậc 4 phức tạp thành hệ phương trình đại số tuyến tính dạng ma trận, đảm bảo tính hội tụ nhanh và nghiệm duy nhất.
• Tiến trình nghiên cứu: Toàn bộ quá trình nghiên cứu lý thuyết, thiết lập công thức toán học và viết mã chương trình máy tính được thực hiện trong thời gian 24 tháng từ năm 2013 đến năm 2015.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích giải tích và tính toán mô phỏng số đã mang lại 4 phát hiện khoa học quan trọng:

• Ảnh hưởng rõ nét của biến dạng trượt: Khi tỷ lệ chiều cao trên nhịp tăng từ 1/5 lên 1/3, độ võng của dầm tăng thêm từ 12.5% đến 28.6% so với kết quả tính theo lý thuyết Euler - Bernoulli thông thường.
• Quy luật phân bố ứng suất tiếp: Ứng suất tiếp trên tiết diện chữ nhật phân bố theo quy luật đường parabol bậc hai, đạt giá trị bằng 0 tại hai mép trên dưới và đạt cực đại tại trục trung hòa. Tỷ lệ giữa ứng suất tiếp lớn nhất và ứng suất tiếp trung bình đạt chuẩn xác bằng 1.5 lần.
• Tính phổ quát của mô hình nghiên cứu: Luận văn chứng minh một cách chặt chẽ rằng lý thuyết dầm Euler - Bernoulli chỉ là một trường hợp riêng của lý thuyết dầm tổng quát khi mô đun trượt tiến tới vô cùng hoặc tỷ lệ chiều cao trên nhịp tiến về 0.
• Hiệu quả tính toán của thuật toán Gauss: Phiếm hàm lượng cưỡng bức Gauss cho kết quả hội tụ đơn điệu về nghiệm chính xác với thời gian xử lý ma trận giảm khoảng 18% so với phương pháp phần tử hữu hạn truyền thống trên cùng một lưới chia.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự chênh lệch chuyển vị lớn là do lực cắt gây ra biến dạng trượt cục bộ, làm cho mặt cắt sau biến dạng không còn phẳng và vuông góc tuyệt đối với trục dầm. Đối với các kết cấu có chiều cao lớn như dầm chuyển, phần năng lượng biến dạng trượt chiếm tỷ trọng đáng kể trong tổng thế năng toàn phần của kết cấu. So với các công trình nghiên cứu của Timoshenko hay X. Thomson vốn gặp trở ngại khi xử lý các điều kiện biên hỗn hợp, việc áp dụng nguyên lý Gauss đã giải quyết triệt để bài toán thông qua việc giải phóng biến phân chuyển vị độc lập.

Để trực quan hóa các kết quả này trong hồ sơ thiết kế, dữ liệu được trình bày hiệu quả qua biểu đồ đường tương quan giữa tỷ lệ chiều cao trên nhịp và hệ số gia tăng độ võng. Cùng với đó, bảng đối chiếu 5 cột thông số gồm: Tỷ lệ hình học, Mô men uốn, Lực cắt, Độ võng không xét trượt và Độ võng thực tế xét trượt giúp các kỹ sư dễ dàng tra cứu và hiệu chỉnh nội lực khi thiết kế thực tế.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, 4 khuyến nghị mang tính ứng dụng cao được đề xuất:

• Cập nhật tiêu chuẩn thiết kế quốc gia: Viện Khoa học Công nghệ Xây dựng cùng các hội đồng kỹ thuật cần bổ sung hệ số điều chỉnh biến dạng trượt đối với các cấu kiện dầm có tỷ lệ chiều cao trên nhịp từ 0.2 trở lên, mục tiêu khống chế sai số độ võng dưới 5%, hoàn thiện trong lộ trình 18 tháng tới.
• Tích hợp mô đun tính toán vào phần mềm kết cấu: Các đơn vị phát triển phần mềm kỹ thuật xây dựng tại Việt Nam nên tích hợp thuật toán nguyên lý cực trị Gauss vào công cụ phân tích khung dầm, giúp tăng độ chính xác 20% khi tính dầm chuyển, triển khai trong thời hạn 12 tháng.
• Áp dụng quy trình kiểm soát võng hai thành phần: Các kỹ sư thiết kế tại các công ty tư vấn xây dựng cần chủ động tách bạch thành phần độ võng do uốn và độ võng do trượt khi thiết kế kết cấu dầm sàn chuyển cho công trình từ 25 tầng trở lên, giúp giảm nguy cơ nứt nẻ công trình trên 25%, áp dụng ngay trong các dự án mới.
• Đổi mới nội dung đào tạo đại học và sau đại học: Các trường đại học chuyên ngành kỹ thuật xây dựng cần đưa chuyên đề lý thuyết dầm xét biến dạng trượt và nguyên lý cực trị Gauss với thời lượng khoảng 15 tiết vào chương trình đào tạo thạc sĩ kỹ thuật công trình trong giai đoạn 2024 - 2026.

Đối tượng nên tham khảo luận văn

Công trình nghiên cứu mang lại giá trị học thuật và ứng dụng thực tiễn cao cho 4 nhóm đối tượng chính:

• Kỹ sư thiết kế kết cấu công trình: Khai thác trực tiếp các công thức giải tích và thuật toán sai phân để kiểm tra chính xác nội lực, độ võng của dầm chuyển, dầm móng hộp và vách cứng trong các dự án nhà cao tầng từ 20 đến 60 tầng.
• Giảng viên và nhà nghiên cứu cơ học kết cấu: Sử dụng tài liệu như một chuyên khảo chuyên sâu về ứng dụng Nguyên lý cực trị Gauss trong cơ học môi trường liên tục và vật rắn biến dạng, làm cơ sở mở rộng nghiên cứu bài toán động lực học.
• Học viên cao học và sinh viên ngành Xây dựng Dân dụng: Tham khảo phương pháp thiết lập phiếm hàm năng lượng, phương pháp số học và quy trình lập trình máy tính để ứng dụng vào làm đồ án tốt nghiệp và các đề tài nghiên cứu khoa học.
• Chuyên gia thẩm tra và quản lý chất lượng dự án: Nắm bắt bản chất làm việc của dầm cao để thẩm định chính xác độ an toàn kết cấu phức tạp, giúp tối ưu hóa từ 10% đến 15% khối lượng cốt thép mà vẫn đảm bảo điều kiện sử dụng bình thường.

Câu hỏi thường gặp

Tại sao lý thuyết dầm Euler - Bernoulli lại gây sai số lớn khi tính dầm chuyển nhà cao tầng?

Lý thuyết Euler - Bernoulli dựa vào giả thiết tiết diện phẳng vuông góc với trục trung hòa, hoàn toàn bỏ qua biến dạng do lực cắt. Trong thực tế, các dầm chuyển có tỷ lệ chiều cao trên nhịp vượt quá 1/5 chịu lực cắt rất lớn, tạo ra góc trượt bổ sung làm độ võng thực tế tăng từ 15% đến 30% so với tính toán cổ điển.

Điểm đột phá của việc ứng dụng Nguyên lý cực trị Gauss trong luận văn này là gì?

Nguyên lý cực trị Gauss xác định chuyển động thực của cơ hệ thông qua việc cực tiểu hóa lượng cưỡng bức với biến phân chuyển vị độc lập. Phương pháp này biến đổi bài toán cân bằng cơ học phức tạp thành bài toán đại số tối ưu, cho phép tìm nghiệm chính xác và duy nhất mà không bị vướng mắc bởi các liên kết hình học phức tạp.

Ứng suất tiếp phân bố như thế nào trên mặt cắt dầm chữ nhật chịu uốn?

Ứng suất tiếp phân bố phi tuyến theo dạng đường parabol bậc hai theo chiều cao dầm. Giá trị ứng suất tiếp bằng 0 tại hai thớ biên trên và dưới, đạt cực đại tại vị trí trục trung hòa. Tỷ lệ giữa ứng suất tiếp cực đại tại tâm và ứng suất tiếp trung bình trên toàn bộ tiết diện đạt chính xác hệ số 1.5.

Luận văn có thể ứng dụng cho những dạng kết cấu cụ thể nào trong thực tế?

Kết quả nghiên cứu áp dụng trực tiếp cho hệ dầm chuyển tầng khối đế nhà cao tầng, sàn chuyển, dầm móng bè, dầm cầu bê tông cốt thép dự ứng lực có nhịp ngắn và các cấu kiện cột ngắn chịu tải trọng tập trung lớn trên 500 kN trong các công trình công nghiệp.

Thuật toán trong luận văn được số hóa và giải quyết trên máy tính như thế nào?

Tác giả sử dụng phương pháp sai phân hữu hạn để rời rạc hóa các phương trình đạo hàm riêng của phiếm hàm lượng cưỡng bức Gauss, chuyển đổi thành hệ phương trình đại số tuyến tính dạng ma trận. Chương trình máy tính tự động hóa giải hệ phương trình này trong thời gian dưới 2 giây với độ chính xác số học cao.

Kết luận

• Luận văn đã hệ thống hóa toàn diện các phương pháp xây dựng bài toán cơ học kết cấu cổ điển và chỉ rõ giới hạn của lý thuyết dầm Euler - Bernoulli.
• Ứng dụng thành công Nguyên lý cực trị Gauss để xây dựng mô hình dầm chịu uốn có xét đầy đủ biến dạng trượt ngang với hai hàm ẩn số là độ võng và lực cắt.
• Chứng minh định lượng mức gia tăng độ võng từ 10% đến gần 30% ở các kết cấu dầm có tỷ lệ chiều cao trên nhịp từ 0.2 trở lên.
• Xây dựng thành công thuật toán sai phân hữu hạn và chương trình tính toán số hóa tin cậy trên máy tính điện tử.
• Mở ra hướng tiếp cận mới đầy triển vọng cho việc giải quyết các bài toán cơ học kết cấu phức tạp tại Việt Nam.

Đóng góp chính của luận văn nằm ở việc hoàn thiện lý thuyết dầm tổng quát và cung cấp công cụ tính toán chính xác cho dầm cao chịu tải tĩnh. Trong kế hoạch 12 đến 24 tháng tới, hướng nghiên cứu tiếp theo sẽ tập trung mở rộng giải thuật cho bài toán dầm chịu tải trọng động và vật liệu làm việc trong giai đoạn phi tuyến đàn dẻo. Các kỹ sư và nhà nghiên cứu quan tâm có thể ứng dụng ngay các công thức và giải thuật của luận văn để nâng cao chất lượng và độ an toàn cho các công trình xây dựng hiện đại.
