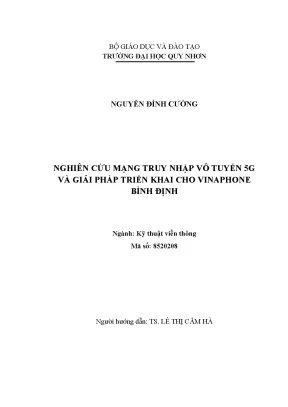

Nghiên Cứu Mạng Truy Nhập Vô Tuyến 5G và Giải Pháp Triển Khai Cho Vinaphone Bình Định

Nghiên cứu mạng truy nhập vô tuyến 5G và giải pháp triển khai cho Vinaphone Bình Định, nâng cao chất lượng dịch vụ viễn thông tại địa phương.

• Tác giả: Nguyễn Đình Cường
• Người hướng dẫn: TS. Lê Thị Cẩm Hà
• Trường học: Trường Đại Học Quy Nhơn
• Chuyên ngành: Kỹ thuật viễn thông
• Đề tài: Nghiên Cứu Mạng 5G và Giải Pháp Triển Khai Cho Vinaphone Bình Định
• Loại tài liệu: Đề án
• Địa điểm: Bình Định

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG THÔNG TIN DI ĐỘNG 5G
• 1.1. Giới thiệu về hệ thống thông tin di động 5G
• 1.2. Sơ lược về lịch sử phát triển của công nghệ di động
• 1.3. Chuẩn công nghệ mới trong mạng 5G
• 1.4. Ưu, nhược điểm của mạng di động 5G
• 1.5. Tình hình triển khai mạng 5G
• 1.6. Kiến trúc chung của mạng 5G
• 1.7. Kiến trúc trong mạng lõi 5G và công nghệ cốt lõi
• 1.8. Thành phần mạng lõi 5G
• 1.9. Kết luận chương
• 2. CHƯƠNG 2: MẠNG TRUY NHẬP VÔ TUYẾN 5G
• 2.1. Yêu cầu về kiến trúc RAN 5G
• 2.2. Kiến trúc giao thức của giao diện vô tuyến
• 2.3. Ngăn giao thức trên giao diện Uu
• 2.4. Kiến trúc giao thức trên giao diện Xn
• 2.5. Kiến trúc giao thức trên giao diện F1
• 2.6. Kiến trúc giao thức trên giao diện NG
• 2.7. Các quy trình trong mạng RAN 5G
• 2.8. Quy trình chung của chế độ 5G-NSA
• 2.9. Các quy trình chung của 5G-SA
• 2.10. Cấu hình TDD và tài nguyên lớp vật lý
• 2.11. Dạng sóng OFDM và khung NR
• 2.12. Cấu hình TDD trong RAN 5G
• 2.13. Tài nguyên lớp vật lý
• 2.14. Các kênh vật lý và tín hiệu vật lý
• 2.15. Cơ chế của MIMO và beamforming
• 2.16. Cơ chế ghép kênh
• 2.17. Hệ thống ăng ten chủ động và massive-MIMO
• 2.18. Các hệ thống ăng ten được sử dụng trong RAN 5G
• 2.19. Các kịch bản triển khai mạng RAN 5G
• 2.20. Kết luận chương
• 3. CHƯƠNG 3: GIẢI PHÁP TRIỂN KHAI MẠNG 5G CHO VINAPHONE BÌNH ĐỊNH
• 3.1. Thực trạng mạng di động Vinaphone trên địa bàn Bình Định
• 3.2. Đánh giá lưu lượng sử dụng
• 3.3. Đánh giá phương thức truyền tải
• 3.4. Phổ tần và kết quả triển khai thử nghiệm 5G
• 3.5. Nội dung sơ bộ về kết quả đấu giá băng tần 5G
• 3.6. Kết quả thử nghiệm 5G Vinaphone
• 3.7. Khó khăn và thách thức trong việc triển khai 5G Vinaphone Bình Định
• 3.8. Xu hướng phát triển dịch vụ di động và số lượng thuê bao
• 3.9. Giải pháp triển khai 5G Vinaphone tại Bình Định
• 3.10. Kết luận chương
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Nghiên Cứu Mạng 5G và Vinaphone Bình Định

Mạng 5G đang trở thành xu hướng công nghệ toàn cầu, với khả năng cung cấp tốc độ truyền tải dữ liệu nhanh chóng và độ trễ thấp. Nghiên cứu này tập trung vào việc triển khai mạng 5G cho Vinaphone tại Bình Định, một tỉnh có tiềm năng phát triển kinh tế và xã hội lớn. Việc triển khai mạng 5G không chỉ giúp nâng cao chất lượng dịch vụ mà còn thúc đẩy sự phát triển của các ứng dụng công nghệ mới.

1.1. Giới thiệu về mạng 5G và lợi ích của nó

Mạng 5G mang lại nhiều lợi ích như tốc độ truyền tải cao, khả năng kết nối hàng triệu thiết bị cùng lúc và độ trễ cực thấp. Những lợi ích này mở ra cơ hội cho các ứng dụng như IoT, thành phố thông minh và tự động hóa công nghiệp.

1.2. Tình hình triển khai mạng 5G tại Việt Nam

Việt Nam đang trong quá trình triển khai mạng 5G, với nhiều doanh nghiệp viễn thông như Vinaphone đang tích cực thử nghiệm và phát triển hạ tầng. Điều này không chỉ đáp ứng nhu cầu kết nối mà còn thúc đẩy chuyển đổi số quốc gia.

II. Thách thức trong việc triển khai mạng 5G cho Vinaphone Bình Định

Việc triển khai mạng 5G tại Bình Định gặp nhiều thách thức, bao gồm hạ tầng hiện tại, chi phí đầu tư và nhu cầu sử dụng dịch vụ. Những thách thức này cần được giải quyết để đảm bảo sự thành công của dự án.

2.1. Khó khăn về hạ tầng viễn thông hiện tại

Hạ tầng viễn thông hiện tại tại Bình Định chưa đáp ứng đủ yêu cầu cho việc triển khai mạng 5G. Cần có sự đầu tư nâng cấp và mở rộng hạ tầng để hỗ trợ cho mạng 5G.

2.2. Chi phí đầu tư và nguồn lực

Chi phí đầu tư cho việc triển khai mạng 5G là một trong những thách thức lớn. Cần có sự hỗ trợ từ chính phủ và các tổ chức để giảm bớt gánh nặng tài chính cho Vinaphone.

III. Phương pháp triển khai mạng 5G cho Vinaphone Bình Định

Để triển khai mạng 5G hiệu quả, Vinaphone cần áp dụng các phương pháp và công nghệ tiên tiến. Việc lựa chọn mô hình triển khai phù hợp sẽ quyết định sự thành công của dự án.

3.1. Mô hình triển khai mạng 5G

Mô hình triển khai mạng 5G cần được thiết kế linh hoạt, cho phép mở rộng và nâng cấp dễ dàng. Việc áp dụng công nghệ như Massive MIMO và beamforming sẽ giúp tối ưu hóa hiệu suất mạng.

3.2. Các công nghệ hỗ trợ trong triển khai

Công nghệ hỗ trợ như ảo hóa mạng và quản lý tài nguyên sẽ giúp Vinaphone tối ưu hóa việc sử dụng hạ tầng và nâng cao chất lượng dịch vụ.

IV. Ứng dụng thực tiễn của mạng 5G tại Bình Định

Mạng 5G sẽ mang lại nhiều ứng dụng thực tiễn cho Bình Định, từ việc cải thiện dịch vụ viễn thông đến việc hỗ trợ các ngành công nghiệp và du lịch. Những ứng dụng này sẽ góp phần thúc đẩy phát triển kinh tế địa phương.

4.1. Ứng dụng trong lĩnh vực du lịch

Mạng 5G sẽ hỗ trợ các ứng dụng du lịch thông minh, giúp du khách dễ dàng truy cập thông tin và dịch vụ. Điều này sẽ nâng cao trải nghiệm du lịch tại Bình Định.

4.2. Ứng dụng trong công nghiệp

Mạng 5G sẽ hỗ trợ tự động hóa trong sản xuất, giúp các doanh nghiệp tại Bình Định nâng cao hiệu suất và giảm chi phí sản xuất.

V. Kết luận và tương lai của mạng 5G tại Bình Định

Mạng 5G hứa hẹn sẽ mang lại nhiều cơ hội cho Bình Định trong tương lai. Việc triển khai thành công mạng 5G sẽ không chỉ nâng cao chất lượng dịch vụ mà còn thúc đẩy sự phát triển kinh tế và xã hội.

5.1. Tóm tắt các giải pháp triển khai

Các giải pháp triển khai mạng 5G cần được thực hiện đồng bộ, từ việc nâng cấp hạ tầng đến việc áp dụng công nghệ mới. Sự phối hợp giữa các bên liên quan là rất quan trọng.

5.2. Dự báo tương lai của mạng 5G

Dự báo rằng mạng 5G sẽ trở thành nền tảng cho nhiều ứng dụng công nghệ mới trong tương lai, từ IoT đến trí tuệ nhân tạo, góp phần thúc đẩy sự phát triển bền vững cho Bình Định.

Nội dung chính

Tổng quan nghiên cứu

Cuộc cách mạng công nghiệp lần thứ tư và chương trình chuyển đổi số quốc gia đang tạo ra nhu cầu bùng nổ về hạ tầng viễn thông tốc độ cao, độ trễ thấp và khả năng kết nối đa thiết bị. Đến cuối năm 2023, thế giới đã ghi nhận hơn 300 mạng 5G thương mại được triển khai tại hơn 70 quốc gia với trên 1,6 tỷ người dùng, đạt tốc độ tăng trưởng thuê bao nhanh gấp 7 lần so với thời kỳ 4G. Tại Việt Nam, sau quá trình thử nghiệm tại 55 tỉnh thành, năm 2024 được Bộ Thông tin và Truyền thông xác định là năm bản lề để chính thức thương mại hóa 5G trên toàn quốc.

Vấn đề nghiên cứu then chốt đặt ra cho các nhà mạng, đặc biệt là Vinaphone, là việc lựa chọn kiến trúc mạng phù hợp nhằm cân đối giữa chi phí đầu tư và hiệu quả khai thác. Bình Định là một trong những trung tâm kinh tế, công nghiệp và du lịch năng động của khu vực miền Trung, với nhu cầu lưu lượng dữ liệu tăng trưởng bình quân trên 30% mỗi năm. Mục tiêu nghiên cứu cụ thể của luận văn là khảo sát toàn diện kiến trúc mạng truy nhập vô tuyến 5G (NG-RAN), đánh giá thực trạng lưu lượng và hạ tầng truyền tải mạng Vinaphone Bình Định, từ đó đề xuất giải pháp kỹ thuật và lộ trình triển khai 5G tối ưu cho giai đoạn 2024 - 2026.

Nghiên cứu có ý nghĩa thực tiễn sâu sắc khi cung cấp căn cứ khoa học giúp nhà mạng tối ưu hóa chi phí đầu tư hạ tầng (CAPEX/OPEX), cắt giảm ước tính 40% chi phí chuyển đổi ban đầu, đồng thời đảm bảo chất lượng dịch vụ (QoS) với tốc độ tải xuống thực tế cho người dùng đạt trên 100 Mbit/s và độ trễ mạng dưới 4 ms theo đúng tiêu chuẩn IMT-2020.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn vận dụng khung tiêu chuẩn kỹ thuật quốc tế từ Tổ chức Chuẩn hóa 3GPP (Release 15 trở đi) và bộ tiêu chuẩn IMT-2020 của Liên minh Viễn thông Quốc tế (ITU-R). Khung lý thuyết này định hình 3 nhóm kịch bản sử dụng cốt lõi của mạng 5G:

1. Băng rộng di động nâng cao (eMBB): Cung cấp tốc độ truyền dữ liệu cực đại đạt 20 Gbit/s đường xuống và 10 Gbit/s đường lên, dung lượng lưu lượng vùng phủ sóng đạt 10 Mbit/s/m².
2. Truyền thông độ tin cậy cao, độ trễ cực thấp (uRLLC): Đảm bảo độ trễ vô tuyến một chiều chỉ 1 ms và hỗ trợ chuyển giao dịch vụ ở tốc độ di chuyển lên tới 500 km/h.
3. Truyền thông máy số lượng lớn (mMTC): Hỗ trợ mật độ kết nối đạt 1.000.000 thiết bị/km², phục vụ cho các ứng dụng Internet vạn vật (IoT).

Các khái niệm và công nghệ nền tảng được tích hợp bao gồm: Kiến trúc mạng truy nhập vô tuyến thế hệ mới (NG-RAN) với trạm gốc gNB; Kiến trúc mạng lõi 5GC trên nền tảng hướng dịch vụ (SBA) kết hợp các khối chức năng AMF, SMF, UPF, PCF và UDM; Công nghệ phân đoạn mạng (Network Slicing); Công nghệ ăng ten chủ động Massive MIMO với kỹ thuật định hình búp sóng (Beamforming); Cơ chế kết nối kép đa vô tuyến (MR-DC) và cấu hình song công phân chia theo thời gian (TDD).

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp tiếp cận định lượng kết hợp phân tích kỹ thuật hệ thống viễn thông:

• Nguồn dữ liệu: Dữ liệu vận hành thực tế được thu thập trực tiếp từ hệ thống quản lý mạng (OMC-R) của VNPT Bình Định, bao gồm lưu lượng chuyển mạch kênh (CS), lưu lượng chuyển mạch gói (PS), chỉ số chiếm dụng băng thông của hơn 600 trạm BTS 2G/3G/4G và sơ đồ mạng truyền dẫn ManE toàn tỉnh.
• Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu sử dụng phương pháp chọn mẫu toàn phần (census sampling) trên toàn bộ 11 đơn vị hành chính cấp huyện/thị xã/thành phố của tỉnh Bình Định. Thời gian thu thập dữ liệu diễn ra liên tục trong 12 tháng của năm 2023 và quý 1 năm 2024, trong đó địa bàn TP. Quy Nhơn là khu vực trọng điểm với mật độ 120 trạm thu phát sóng.
• Lý do lựa chọn phương pháp phân tích: Việc phân tích dữ liệu lưu lượng thực tế kết hợp đánh giá các mô hình kiến trúc giao diện vô tuyến (Uu, Xn, F1, NG) là phương pháp chuẩn xác nhất để nhận diện các điểm nghẽn dung lượng. Qua đó, nhà mạng có thể lượng hóa chính xác nhu cầu băng thông đường truyền (Fronthaul/Backhaul) và xác định tính tương thích của hạ tầng trạm hiện hữu trước khi nâng cấp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Sự dịch chuyển mạnh mẽ về cơ cấu lưu lượng mạng: Dữ liệu đo kiểm cho thấy lưu lượng dữ liệu (PS) chiếm hơn 88% tổng dung lượng truyền dẫn toàn mạng, trong khi lưu lượng thoại (CS) có xu hướng giảm khoảng 12% mỗi năm. Lưu lượng tập trung cao độ tại TP. Quy Nhơn, thị xã An Nhơn và Hoài Nhơn, chiếm tới 72% tổng lưu lượng data 4G của toàn tỉnh Bình Định.
2. Năng lực hạ tầng truyền dẫn ManE đáp ứng tốt: Khoảng 85% các trạm phát sóng di động hiện hữu của Vinaphone Bình Định đã được kết nối bằng mạng cáp quang băng rộng ManE. Hệ thống truyền dẫn hiện tại sẵn sàng nâng cấp lên giao diện eCPRI băng thông 10 Gbps để hỗ trợ kết nối giữa khối xử lý tập trung (CU) và khối xử lý phân tán (DU).
3. Hiệu năng vượt trội trong đo kiểm thử nghiệm 5G: Kết quả phát sóng thử nghiệm 5G Vinaphone trên dải tần C-band (khối băng tần 3700 - 3800 MHz) ghi nhận tốc độ tải xuống cực đại đạt trên 1,2 Gbit/s, gấp 12 lần tốc độ mạng 4G LTE tại cùng vị trí, với độ trễ truyền gói giảm từ 35 ms xuống chỉ còn 8 - 12 ms.
4. Tính khả thi vượt trội của kịch bản 5G-NSA Option 3x: Phân tích kỹ thuật chỉ ra rằng mô hình kết nối kép EN-DC (Option 3x) cho phép tận dụng 100% mạng lõi 4G EPC hiện có, giảm tới 45% tổng mức đầu tư thiết bị mới trong 2 năm đầu so với phương án xây dựng mạng 5G Standalone (SA).

Thảo luận kết quả

Các số liệu thống kê được trực quan hóa thông qua bảng so sánh cấu hình giao thức giao diện vô tuyến và biểu đồ cột thể hiện sự chênh lệch lưu lượng dữ liệu giữa các địa bàn ven biển và vùng trung tâm. Dữ liệu chứng minh rằng áp lực nghẽn băng thông vô tuyến xuất hiện chủ yếu tại các khu vực tập trung đông khách du lịch và các khu công nghiệp như KCN Nhơn Hội.

Nguyên nhân chính là sự gia tăng đột biến của các ứng dụng video phân giải cao 4K/8K và dịch vụ tương tác thời gian thực. Kết quả phân tích của luận văn hoàn toàn đồng nhất với các báo cáo triển khai 5G quốc tế của GSMA, khi hơn 80% các nhà mạng hàng đầu thế giới (như T-Mobile, Vodafone, China Mobile) đều chọn bước đệm 5G-NSA Option 3x trước khi tiến tới 5G-SA hoàn chỉnh. Điều này khẳng định lựa chọn kỹ thuật trong đề án là tối ưu và giảm thiểu rủi ro vận hành.

Đề xuất và khuyến nghị

1. Chuyển đổi kiến trúc mạng theo mô hình 5G-NSA Option 3x: Ban Giám đốc VNPT Bình Định cùng Phòng Kỹ thuật cần ưu tiên triển khai mô hình Option 3x trong giai đoạn 2024 - 2025. Giải pháp này cho phép định tuyến luồng dữ liệu người dùng trực tiếp qua trạm 5G gNB và kết nối với mạng lõi 4G EPC hiện có, giúp tiết kiệm 40% chi phí đầu tư ban đầu và rút ngắn thời gian đưa dịch vụ ra thị trường xuống dưới 6 tháng.
2. Triển khai hệ thống ăng ten chủ động Massive MIMO 64T64R: Phòng Hạ tầng kỹ thuật tiến hành lắp đặt hệ thống ăng ten mảng Massive MIMO tích hợp công nghệ Beamforming tại 45 trạm trọng điểm thuộc trung tâm TP. Quy Nhơn trong quý 3 năm 2025, hướng tới mục tiêu phủ sóng đạt tốc độ tải xuống trung bình từ 150 - 300 Mbit/s tại mọi vị trí trong ô phủ sóng.
3. Nâng cấp toàn diện mạng truyền tải ManE và giao diện F1: Đội ngũ kỹ sư mạng thực hiện nâng cấp 100% dung lượng các tuyến truyền dẫn Backhaul lên chuẩn 10GE/100GE và ứng dụng chuẩn eCPRI phân tách CU/DU (theo Option 7 hoặc Option 2) trong thời gian 18 tháng, đảm bảo độ trễ truyền dẫn nội mạng dưới 2 ms.
4. Xây dựng lộ trình tiến hóa lên mạng 5G-SA và Network Slicing: Lãnh đạo VNPT hoạch định kế hoạch giai đoạn 2026 - 2028 chuyển đổi sang mạng 5G độc lập (SA), tích hợp công nghệ phân lớp mạng để cung cấp các dịch vụ chuyên biệt cho các khu công nghiệp, cảng biển Quy Nhơn và hệ thống y tế thông minh.

Đối tượng nên tham khảo luận văn

• Kỹ sư quy hoạch và tối ưu hóa mạng vô tuyến: Nắm bắt chi tiết kiến trúc ngăn xếp giao thức (Uu, Xn, F1, NG), cấu hình TDD và quy trình xử lý luồng tín hiệu trong mạng NG-RAN để ứng dụng vào công tác thiết kế mạng thực tế.
• Cán bộ quản lý tại các doanh nghiệp viễn thông (VNPT, Viettel, MobiFone): Khai thác các phân tích chi phí đầu tư (CAPEX/OPEX) và phương án triển khai NSA/SA để xây dựng bài toán kinh doanh và chiến lược phát sóng thương mại hiệu quả.
• Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật Viễn thông: Sử dụng tài liệu như một công trình tham khảo học thuật chuẩn mực về các thông số kỹ thuật 3GPP Release 15, mô hình ghép kênh OFDM và công nghệ Massive MIMO.
• Cơ quan quản lý nhà nước về Thông tin và Truyền thông: Tham khảo dữ liệu thực tế về phân bổ phổ tần C-band và nhu cầu truyền tải để phục vụ công tác quy hoạch hạ tầng số và thúc đẩy đô thị thông minh tại địa phương.

Câu hỏi thường gặp

Tại sao mô hình 5G-NSA Option 3x là lựa chọn tối ưu cho giai đoạn đầu? Mô hình Option 3x cho phép nhà mạng tái sử dụng hạ tầng mạng lõi 4G EPC và các trạm eNB sẵn có. Lưu lượng dữ liệu người dùng được phân tách và truyền trực tiếp qua trạm 5G gNodeB, giúp tiết kiệm 40 - 50% chi phí đầu tư thiết bị ban đầu và rút ngắn thời gian phát sóng thương mại xuống dưới 6 tháng.

Công nghệ Massive MIMO và Beamforming nâng cao chất lượng mạng 5G như thế nào? Massive MIMO sử dụng mảng ăng ten lớn (như 32T32R hoặc 64T64R) giúp mở rộng dung lượng kênh truyền gấp 4 - 6 lần so với 4G. Kỹ thuật Beamforming tập trung búp sóng hẹp trực tiếp đến thiết bị người dùng thay vì phát tỏa toàn vùng, giúp tăng độ lợi tín hiệu thêm 3 - 6 dB và giảm thiểu can nhiễu đồng kênh.

Hạ tầng truyền dẫn mạng ManE tại Bình Định cần chuẩn bị những gì cho 5G? Mạng truyền dẫn ManE cần đạt tỷ lệ cáp quang hóa 100% đến các trạm BTS, nâng cấp băng thông cổng Backhaul tối thiểu lên 10 Gbps và đảm bảo độ trễ truyền dẫn dưới 2 ms. Kiến trúc phân chia CU/DU thông qua giao diện F1 đòi hỏi đường truyền có tính sẵn sàng cao trên 99,99%.

Các chỉ số KPI chính của tiêu chuẩn IMT-2020 yêu cầu những gì? Tiêu chuẩn IMT-2020 quy định tốc độ đỉnh đường xuống đạt 20 Gbit/s, đường lên đạt 10 Gbit/s, tốc độ trải nghiệm thực tế của người dùng đô thị đạt từ 100 Mbit/s. Độ trễ vô tuyến phải đạt dưới 4 ms cho kịch bản eMBB và 1 ms cho uRLLC, cùng mật độ kết nối 1.000.000 thiết bị/km².

Kế hoạch phân bổ tần số 5G ảnh hưởng thế nào đến vùng phủ sóng? Băng tần C-band (3700 - 3800 MHz) mang lại dung lượng băng thông rộng lớn nhưng bán kính phủ sóng của mỗi trạm chỉ đạt khoảng 300 - 500 m trong đô thị. Do đó, việc quy hoạch mạng cần kết hợp trạm Macro với các trạm Small Cell để đảm bảo vùng phủ sóng liên tục và tối ưu chi phí hạ tầng.

Kết luận

• Luận văn hệ thống hóa toàn diện cơ sở lý thuyết kiến trúc mạng truy nhập vô tuyến 5G (NG-RAN) và mạng lõi 5GC theo chuẩn quốc tế 3GPP Release 15 và IMT-2020.
• Khảo sát và đánh giá chính xác thực trạng mạng vô tuyến cùng hệ thống truyền tải ManE của Vinaphone tại 11 đơn vị hành chính trên địa bàn tỉnh Bình Định.
• Đề xuất giải pháp triển khai 5G-NSA Option 3x mang tính khả thi cao, giúp tiết kiệm khoảng 45% tổng chi phí đầu tư trong giai đoạn đầu 2024 - 2025.
• Hoạch định lộ trình nâng cấp mạng truyền dẫn eCPRI và từng bước chuyển dịch sang kiến trúc 5G-SA kết hợp Network Slicing trong giai đoạn 2026 - 2028.
• Cung cấp nguồn tài liệu kỹ thuật có giá trị tham khảo thực tiễn cao cho quá trình thương mại hóa 5G và thúc đẩy hạ tầng số tại địa phương.

Hãy tiếp tục tham khảo và nghiên cứu toàn văn luận văn thạc sĩ kỹ thuật viễn thông để nắm vững các giải pháp kỹ thuật và số liệu đo kiểm chuyên sâu!

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG THÔNG TIN DI ĐỘNG 5G 1. Giới thiệu về hệ thống thông tin di động 5G Hệ thống thông tin di động từ khi ra đời đã không ngừng phát triển và hiện đang ở thế hệ thứ 5 (5G). Thế hệ đầu tiên - 1G cho phép truyền tải giọng nói qua các thiết bị di động với môi trường truyền là sóng vô tuyến, sau đó đến 2G với khả năng nhắn tin văn bản, và tiếp tục tiến hóa tới 3G, cung cấp dịch vụ dữ liệu di động và truy cập internet. 4G đem lại tốc độ truyền dữ liệu nhanh chóng, hỗ trợ các ứng dụng di động phức tạp và dịch vụ đa phương tiện.

5G được xem là một bước tiến đột phá đáp ứng nhu cầu ngày càng lớn về kết nối và dữ liệu. Với tốc độ truyền tải siêu nhanh, độ trễ cực thấp và khả năng kết nối hàng tỷ thiết bị cùng một lúc, 5G mở ra một cuộc cách mạng trong việc kết nối thông tin và là nền tảng, tạo ra nhiều cơ hội cho các ứng dụng, dịch vụ tiên tiến như vạn vật kết nối (IoT), thành phố thông minh, tự động hóa công nghiệp, xe tự hành, trí tuệ nhân tạo … 1. Sơ lược về lịch sử phát triển của công nghệ di động Với xu hướng phát triển của xã hội con người, công nghệ ngày càng phát triển giúp đời sống sản xuất cũng như các hoạt động của con người trở nên tiện nghi hơn. Một trong những công nghệ cốt lõi và cũng phổ biến nhất trong đời sống hiện nay là các công nghệ di động.

Tuy nhiên để đạt được những thành tựu như ngày hôm nay, công nghệ di động đã trải qua quá trình nghiên cứu và phát triển lâu dài và nhiều thách thức. Lịch sử phát triển công nghệ di động bắt đầu từ những năm 1970, khi các nhà nghiên cứu và kỹ sư đã bắt đầu nghiên cứu và phát triển các công nghệ mới để kết nối không dây. Đầu tiên, công nghệ di động chỉ đơn thuần là kỹ thuật truyền tải giọng nói bằng các thiết bị di động qua môi trường truyền là sóng vô tuyến, được gọi là công nghệ 1G. Trong những năm 1980 và 1990, công nghệ di động đã tiến hóa từ 1G sang 2G và 3G, mang lại những cải tiến đáng kể về tốc độ truyền dữ liệu và khả năng truyền tải dữ liệu không chỉ là giọng nói.

Công nghệ 2G đã cho phép truyền tải tin nhắn văn bản và dữ liệu cơ bản, trong khi công nghệ 3G đã đưa ra tốc độ truyền dữ liệu nhanh hơn và cho phép truyền tải dữ liệu, bao gồm cả hình ảnh và video. Sau đó, vào những năm 2010, công nghệ di động đã tiến lên một bước tiến 5 mới với công nghệ 4G. Công nghệ 4G đã mang đến tốc độ truyền dữ liệu nhanh chóng, cho phép người dùng truy cập Internet, xem video chất lượng cao và sử dụng các ứng dụng trực tuyến một cách dễ dàng. Lịch sử phát triển các thế hệ mạng di động Và hiện nay, chúng ta đang chứng kiến sự phát triển của công nghệ 5G.

Mạng di động 5G hứa hẹn mang đến một cuộc cách mạng mới trong việc kết nối không dây, với tốc độ truyền tải nhanh hơn, độ trễ thấp hơn và khả năng kết nối hàng tỷ thiết bị cùng một lúc. Mạng di động 5G sẽ không chỉ cung cấp kết nối Internet với tốc độ cao cho người dùng, mà còn tạo ra nền tảng cho các công nghệ tiên tiến như xe tự hành, trí tuệ nhân tạo và IoT. Qua lịch sử phát triển này, ta có thể thấy rõ sự tiến bộ và đổi mới liên tục trong lĩnh vực công nghệ di động, từ công nghệ 1G đến công nghệ 5G. Sự phát triển này đã thay đổi cách chúng ta kết nối và tương tác với thế giới xung quanh, đồng thời mở ra những tiềm năng và cơ hội mới cho sự phát triển của xã hội và nền kinh tế.

Chuẩn công nghệ mới trong mạng 5G Trong mạng 5G, có một số chuẩn công nghệ mới được giới thiệu và triển khai để đáp ứng yêu cầu của một mạng di động tiên tiến và linh hoạt. Các tiêu chuẩn công nghệ trong mạng di động 5G được phát triển và quản lý bởi 3GPP và ITU. Dưới đây là một số chuẩn công nghệ quan trọng trong mạng 5G:  Công nghệ 5G NR là giao diện vô tuyến cho mạng di động 5G, được giới thiệu trong release 15 của tiêu chuẩn 3GPP. Giao diện này cung cấp khả năng truyền thông nhanh, độ trễ thấp và khả năng kết nối hàng triệu thiết bị cùng lúc.

5G- 6 NR sử dụng các kỹ thuật như Massive MIMO, beamforming, và kỹ thuật thừa kế tài nguyên (resource sharing) để tăng cường hiệu suất và khả năng phục vụ của mạng.  Vấn đề phân bổ tần số 5G-NR: Trong mạng 5G, cách phân bổ tần số trở nên linh hoạt hơn so với mạng 4G LTE. 5G-NR cho phép phân chia băng thông thành các phần riêng biệt được cấp phát cho các thiết bị. Điều này giúp tối ưu hóa việc sử dụng tài nguyên tần số và cải thiện khả năng phục vụ của mạng.

 Mạng lõi 5G: Mạng lõi 5G là một phần quan trọng trong kiến trúc mạng 5G. Nó cung cấp các chức năng điều khiển và quản lý cho mạng, bao gồm quản lý người dùng, quản lý thiết bị, và quản lý dịch vụ. Mạng lõi 5G được thiết kế dựa trên kiến trúc dựa trên dịch vụ, trong đó các chức năng mạng được triển khai dưới dạng các NF và chạy trên môi trường đám mây.  Mạng truy cập vô tuyến tiên tiến là NG-RAN phần của mạng 5G chịu trách nhiệm cho việc kết nối thiết bị di động với mạng lõi.

NG-RAN bao gồm các nút vô tuyến (gNB - gNodeB) và các giao diện giữa chúng. Nó hỗ trợ các chức năng công nghệ như beamforming, tăng cường khả năng phục vụ, và hỗ trợ kết nối đôi giữa các nút 4G và 5G. Trên đây là một số chuẩn công nghệ mới trong mạng 5G. Những công nghệ này đóng vai trò quan trọng trong việc cung cấp khả năng linh hoạt, tốc độ cao và khả năng phục vụ hàng triệu thiết bị đồng thời trong mạng 5G.

IMT-2020 là một tiêu chuẩn công nghệ mạng di động mới nhất được đề xuất bởi ITU-R. Nó được đặt ra để đáp ứng yêu cầu và đáp ứng nhu cầu ngày càng tăng về dịch vụ di động và kết nối trong tương lai. Các tham số yêu cầu tối thiểu của tiêu chuẩn IMT-2020 [2] Khả năng Miêu tả Yêu cầu Kịch bản sử dụng Tốc độ data dowlink Tốc độ data min/max mà công 20 Gbit/s eMBB Tốc độ data uplink nghệ hỗ trợ 10 Gbit/s eMBB Tốc độ data dowlink trải Tốc độ data trong môi trường 100 eMBB nghiệm thực tế thử nghiệm đô thị dày đặc Mbit/s Tốc độ data uplink trải chiếm 95% toàn trình 50 Mbit/s eMBB nghiệm thực tế Độ trễ Thời gian mạng vô tuyến di 4 ms eMBB chuyển gói 1 ms uRLCC 7 Khả năng Miêu tả Yêu cầu Kịch bản sử dụng Handover Tốc độ tối đa cho yêu cầu 500 km/h eMBB/ handover và QoS uRLCC Mật độ kết nối Tổng số thiết bị trên một đơn vị 106 /km2 mMTC diện tích Hiệu suất năng lượng Data được gửi/nhận trên mỗi Tương eMBB đơn vị năng lượng tiêu thụ đương 4G (theo thiết bị hoặc mạng) Khả năng lưu lượng vùng Tổng trafic trên toàn lưu lượng 10 eMBB phủ sóng Mb/s/m2 Hiệu suất phổ dowlink Thông lượng trên mỗi đơn vị 30 eMBB cực đại băng thông không dây và trên bit/s/Hz mỗi cell Các ý tưởng về mạng vô tuyến 5G được ITU-R đưa ra lần đầu vào năm 2012, thông qua kế hoạch ITU-2020 qua đó phác thảo các xu hướng về tầm nhìn của 5G New Radio (NR). Các ý tưởng được đưa ra để giải quyết cho 3 kịch bản [3]:  Di động băng rộng nâng cao (eMBB) + Tập trung vào cung cấp tốc độ truyền dữ liệu nhanh hơn đáng kể và khả năng lưu trữ lớn hơn.

+ Kịch bản eMBB tập trung vào việc nâng cao khả năng truyền tải dữ liệu di động. Nó cung cấp tốc độ truyền dữ liệu nhanh hơn, dung lượng lớn hơn và trải nghiệm người dùng tốt hơn. Với eMBB, người dùng có thể tận hưởng các dịch vụ trực tuyến như xem video 4K/8K, chơi game trực tuyến, tải xuống và tải lên nhanh chóng. Kịch bản này đáp ứng nhu cầu ngày càng tăng về dữ liệu di động và truy cập internet nhanh chóng  Truyền thông độ trễ thấp độ tin cậy cực cao (uRLLC) + Đảm bảo việc truyền thông tin rất đáng tin cậy và thời gian trễ thấp, rất quan trọng cho các ứng dụng quan trọng như phẫu thuật từ xa hoặc lái xe tự động.

+ Kịch bản uRLLC tập trung vào việc cung cấp truyền thông tin rất đáng tin cậy và thời gian truyền tải thấp. Nó được áp dụng trong các ứng dụng yêu cầu độ tin cậy cao và độ trễ thấp, như truyền phát video trực tiếp, phẫu thuật từ xa, hoặc điều khiển xe tự động. Kịch bản này đảm bảo rằng thông tin được truyền tải một cách chính xác và nhanh chóng, đáp ứng yêu cầu của các ứng dụng quan trọng và nhạy 8 cảm về thời gian.  Truyền thông máy số lượng lớn (mMTC) + Được thiết kế để hỗ trợ một số lượng lớn thiết bị, thường là trong các ứng dụng IoT, với yêu cầu về lưu lượng dữ liệu khác nhau.

+ Kịch bản mMTC tập trung vào việc hỗ trợ kết nối hàng triệu thiết bị trong mạng. Nó được áp dụng trong các ứng dụng IoT, nơi một lượng lớn thiết bị cần được kết nối và truyền thông dữ liệu. Kịch bản này đảm bảo rằng mạng có khả năng phục vụ hàng triệu thiết bị cùng một lúc và đáp ứng yêu cầu về lưu lượng dữ liệu khác nhau của chúng. Việc triển khai các kịch bản này của 5G giúp đáp ứng nhu cầu đa dạng trong việc truyền thông và kết nối, từ việc cung cấp truyền thông dữ liệu nhanh chóng và lưu lượng lớn đến việc tạo ra các ứng dụng quan trọng và hỗ trợ hàng triệu thiết bị IoT cùng một lúc.

Ưu, nhược điểm của mạng di động 5G Mạng 5G đã mang lại nhiều ưu điểm đáng kể so với các thế hệ trước đó. Dưới đây là những ưu điểm quan trọng của mạng di động 5G. Tiêu biểu một số các ưu điểm của mạng di động 5G mà ta có thể biết như:  Tốc độ truyền dữ liệu tăng cao: Mạng di động 5G có khả năng cung cấp tốc độ truyền dữ liệu rất nhanh, vượt trội so với các thế hệ trước.
