Luận án tiến sĩ về hiệu ứng cao tần trong bán dẫn siêu mạng

Luận án tiến sĩ nghiên cứu hiệu ứng cao tần trong bán dẫn siêu mạng, cung cấp cái nhìn sâu sắc về ứng dụng và tiềm năng trong công nghệ.

• Chuyên ngành: Vật lý chất rắn
• Đề tài: Nghiên cứu hiệu ứng cao tần trong bán dẫn siêu mạng
• Loại tài liệu: Luận văn

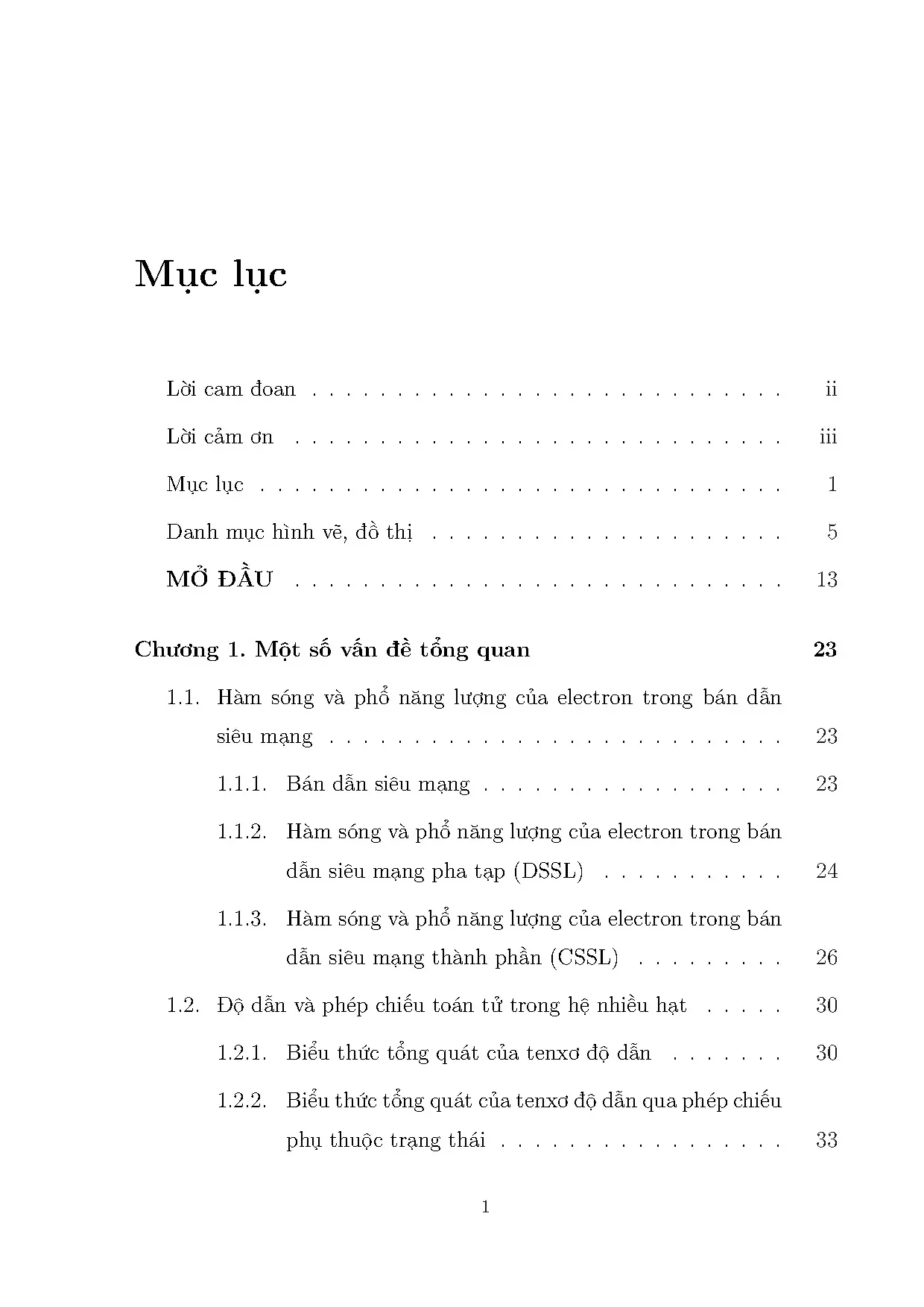

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: MỘT SỐ VẤN ĐỀ TỔNG QUAN
• 1.1. Hàm sóng và phổ năng lượng của electron trong bán dẫn siêu mạng
• 1.2. Bán dẫn siêu mạng
• 1.3. Hàm sóng và phổ năng lượng của electron trong bán dẫn siêu mạng pha tạp (DSSL)
• 1.4. Hàm sóng và phổ năng lượng của electron trong bán dẫn siêu mạng thành phần (CSSL)
• 1.5. Độ dẫn và phép chiếu toán tử trong hệ nhiều hạt
• 1.6. Biểu thức tổng quát của tenxơ độ dẫn
• 1.7. Biểu thức tổng quát của tenxơ độ dẫn qua phép chiếu phụ thuộc trạng thái
• 1.8. Phương pháp phương trình động lượng tử
• 1.8.1. Phương pháp phương trình động lượng tử đối với electron
• 1.8.2. Phương pháp phương trình động lượng tử đối với phonon
• 1.9. Độ rộng vạch phổ của độ dẫn
• 2. CHƯƠNG 2: BIỂU THỨC GIẢI TÍCH CỦA ĐỘ RỘNG VẠCH PHỔ TRONG BÁN DẪN SIÊU MẠNG PHA TẠP VÀ THÀNH PHẦN
• 2.1. Độ rộng vạch phổ của độ dẫn tuyến tính trong DSSL
• 2.2. Độ rộng vạch phổ của độ dẫn phi tuyến trong DSSL
• 2.3. Độ rộng vạch phổ của độ dẫn tuyến tính trong CSSL
• 2.4. Độ rộng vạch phổ của độ dẫn phi tuyến trong CSSL
• 2.5. Kết quả tính số và thảo luận
• 2.5.1. Độ rộng vạch phổ của độ dẫn tuyến tính
• 2.5.2. Độ rộng vạch phổ của độ dẫn phi tuyến bậc một
• 2.6. Kết luận của chương 2
• 3. CHƯƠNG 3: HIỆU ỨNG TẠO PHONON TRONG BÁN DẪN SIÊU MẠNG
• 3.1. Biểu thức giải tích của tốc độ thay đổi và hiệu ứng tạo phonon trong bán dẫn siêu mạng
• 3.1.1. Hệ số gia tăng phonon trong bán dẫn siêu mạng
• 3.1.2. Trường hợp khí electron không suy biến
• 3.1.3. Trường hợp khí electron suy biến
• 3.2. Kết quả tính số và thảo luận
• 3.3. Kết luận của chương 3
• 4. CHƯƠNG 4: CỘNG HƯỞNG THAM SỐ GIỮA PHONON ÂM VÀ PHONON QUANG TRONG BÁN DẪN SIÊU MẠNG
• 4.1. Biểu thức giải tích của trường ngưỡng và hệ số gia tăng phonon
• 4.2. Hệ phương trình động lượng tử cho phonon
• 4.2.1. Phương trình tán sắc chung của phonon
• 4.2.2. Trường ngưỡng và hệ số gia tăng phonon âm
• 4.2.3. Biểu thức giải tích của trường ngưỡng và hệ số gia tăng phonon âm trong bán dẫn siêu mạng pha tạp
• 4.2.4. Biểu thức giải tích của trường ngưỡng và hệ số gia tăng phonon âm trong bán dẫn siêu mạng thành phần
• 4.3. Kết quả tính số và thảo luận
• 4.3.1. Trường ngưỡng trong bán dẫn siêu mạng
• 4.3.2. Hệ số gia tăng phonon âm trong bán dẫn siêu mạng
• 4.4. Kết luận của chương 4
• CÁC CÔNG TRÌNH ĐÃ ĐƯỢC CÔNG BỐ LIÊN QUAN ĐẾN LUẬN ÁN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu hiệu ứng cao tần trong bán dẫn siêu mạng

Nghiên cứu về hiệu ứng cao tần trong bán dẫn siêu mạng đã trở thành một lĩnh vực quan trọng trong vật lý chất rắn. Các cấu trúc này cho phép nghiên cứu các tính chất điện tử và quang học mới, nhờ vào sự tương tác giữa electron và phonon dưới tác động của trường điện từ. Việc hiểu rõ về tính chất điện tử trong các cấu trúc này không chỉ giúp phát triển công nghệ mới mà còn mở ra hướng đi mới cho các ứng dụng trong lĩnh vực quang điện tử.

1.1. Đặc điểm của bán dẫn siêu mạng và hiệu ứng cao tần

Bán dẫn siêu mạng là cấu trúc nhiều lớp với các tính chất điện tử đặc biệt. Hiệu ứng cao tần xảy ra khi sóng điện từ tương tác với electron, dẫn đến sự thay đổi trong phổ năng lượng và độ dẫn. Các nghiên cứu cho thấy rằng cấu trúc bán dẫn có thể được điều chỉnh để tối ưu hóa hiệu suất trong các ứng dụng cụ thể.

1.2. Lịch sử và sự phát triển của nghiên cứu hiệu ứng cao tần

Nghiên cứu về hiệu ứng cao tần bắt đầu từ những năm 1980, khi các nhà khoa học phát hiện ra rằng photon có thể tương tác với electron trong các cấu trúc bán dẫn. Sự phát triển của công nghệ laser đã mở ra nhiều cơ hội mới cho việc nghiên cứu và ứng dụng các hiệu ứng này trong thực tiễn.

II. Vấn đề và thách thức trong nghiên cứu hiệu ứng cao tần

Mặc dù đã có nhiều tiến bộ trong nghiên cứu hiệu ứng cao tần, vẫn còn nhiều thách thức cần phải giải quyết. Các vấn đề như độ chính xác trong mô hình hóa, sự phức tạp của các tương tác electron-phonon, và khả năng điều chỉnh các tham số của bán dẫn siêu mạng là những yếu tố quan trọng cần được xem xét.

2.1. Những khó khăn trong việc mô hình hóa hiệu ứng cao tần

Mô hình hóa các hiệu ứng cao tần trong bán dẫn siêu mạng đòi hỏi sự hiểu biết sâu sắc về các tương tác lượng tử. Các mô hình hiện tại vẫn chưa hoàn toàn chính xác trong việc dự đoán các hiện tượng phức tạp xảy ra dưới tác động của trường điện từ.

2.2. Tác động của nhiệt độ và tần số sóng điện từ

Nhiệt độ và tần số sóng điện từ có ảnh hưởng lớn đến tính chất điện tử của bán dẫn. Việc nghiên cứu sự phụ thuộc của các hiệu ứng này vào các yếu tố này là rất cần thiết để tối ưu hóa hiệu suất của các linh kiện bán dẫn.

III. Phương pháp nghiên cứu hiệu ứng cao tần trong bán dẫn siêu mạng

Để nghiên cứu hiệu ứng cao tần, nhiều phương pháp đã được áp dụng, bao gồm phương pháp động lượng tử và các kỹ thuật mô phỏng số. Những phương pháp này giúp hiểu rõ hơn về các tương tác giữa electron và phonon trong các cấu trúc bán dẫn siêu mạng.

3.1. Phương pháp động lượng tử trong nghiên cứu

Phương pháp động lượng tử cho phép mô phỏng chính xác các tương tác giữa electron và phonon. Các nghiên cứu đã chỉ ra rằng việc áp dụng phương pháp này giúp dự đoán được các hiệu ứng mới trong bán dẫn siêu mạng.

3.2. Kỹ thuật mô phỏng số và ứng dụng

Mô phỏng số là công cụ mạnh mẽ trong việc nghiên cứu hiệu ứng cao tần. Các phần mềm mô phỏng hiện đại cho phép phân tích các đặc tính điện tử và quang học của bán dẫn siêu mạng một cách chi tiết và chính xác.

IV. Ứng dụng thực tiễn của hiệu ứng cao tần trong bán dẫn siêu mạng

Các hiệu ứng cao tần trong bán dẫn siêu mạng đã được ứng dụng rộng rãi trong nhiều lĩnh vực, từ quang điện tử đến viễn thông. Những ứng dụng này không chỉ giúp cải thiện hiệu suất của các linh kiện mà còn mở ra hướng đi mới cho công nghệ tương lai.

4.1. Ứng dụng trong công nghệ quang điện tử

Hiệu ứng cao tần đã được ứng dụng trong việc phát triển các linh kiện quang điện tử như laser và photodetector. Những linh kiện này có khả năng hoạt động hiệu quả hơn nhờ vào sự tương tác giữa electron và photon.

4.2. Ứng dụng trong viễn thông

Trong lĩnh vực viễn thông, các bán dẫn siêu mạng được sử dụng để phát triển các thiết bị truyền dẫn tín hiệu với hiệu suất cao. Việc nghiên cứu hiệu ứng cao tần giúp cải thiện chất lượng tín hiệu và giảm thiểu suy hao trong quá trình truyền dẫn.

V. Kết luận và tương lai của nghiên cứu hiệu ứng cao tần

Nghiên cứu về hiệu ứng cao tần trong bán dẫn siêu mạng đang trên đà phát triển mạnh mẽ. Những kết quả đạt được không chỉ có giá trị lý thuyết mà còn mang lại nhiều ứng dụng thực tiễn. Tương lai của lĩnh vực này hứa hẹn sẽ tiếp tục mở ra nhiều cơ hội mới cho công nghệ và khoa học.

5.1. Triển vọng nghiên cứu trong tương lai

Với sự phát triển không ngừng của công nghệ, nghiên cứu về hiệu ứng cao tần sẽ tiếp tục được mở rộng. Các nghiên cứu mới sẽ tập trung vào việc tối ưu hóa các cấu trúc bán dẫn và khám phá các hiệu ứng mới trong tương lai.

5.2. Tác động đến công nghệ và xã hội

Nghiên cứu về bán dẫn siêu mạng và hiệu ứng cao tần không chỉ ảnh hưởng đến lĩnh vực khoa học mà còn có tác động lớn đến công nghệ và xã hội. Những ứng dụng mới sẽ góp phần nâng cao chất lượng cuộc sống và thúc đẩy sự phát triển bền vững.

Nội dung chính

Tổng quan nghiên cứu

Từ những năm 1970, sự phát triển vượt bậc của kỹ thuật nuôi cấy màng mỏng như epitaxy chùm phân tử (MBE) và kết tủa hơi kim loại hữu cơ (MOCVD) đã mở ra kỷ nguyên mới cho vật lý chất rắn với các cấu trúc nhân tạo kích thước siêu nhỏ từ 1 nm đến 10 nm. Trong các hệ cấu trúc thấp chiều này, chuyển động của electron bị giam cầm, dẫn đến sự biến đổi căn bản của phổ năng lượng thành các mini vùng gián đoạn. Khi tương tác với nguồn bức xạ cao tần như laser carbon dioxide, hệ electron trong bán dẫn siêu mạng trở nên không dừng, làm thay đổi định luật bảo toàn năng xung lượng và xuất hiện các hiệu ứng lượng tử phi tuyến phức tạp.

Vấn đề cốt lõi mà công trình tập trung giải quyết là xây dựng lý thuyết vi mô hoàn chỉnh để khảo sát một cách có hệ thống các hiệu ứng cao tần do tương tác electron-phonon gây ra trong hai loại cấu trúc điển hình: bán dẫn siêu mạng pha tạp (DSSL) và bán dẫn siêu mạng thành phần (CSSL). Mục tiêu cụ thể là thiết lập các biểu thức giải tích tường minh cho tenxơ độ dẫn phi tuyến bậc một, hàm độ rộng vạch phổ, hệ số gia tăng phonon âm và phonon quang, cũng như xác định ngưỡng cộng hưởng tham số giữa các mode dao động mạng.

Phạm vi nghiên cứu bao quát các mẫu siêu mạng chuẩn như GaAs n-i-p-i và GaAs/AlGaAs trong dải nhiệt độ rộng từ 40 K đến 600 K, với dải năng lượng photon khảo sát từ 30 meV đến 120 meV. Kết quả của công trình đóng góp hệ thống 14 công trình khoa học công bố trên các tạp chí chuyên ngành quốc tế và hội nghị toàn quốc, mang lại nền tảng dữ liệu quan trọng trong công trình dày 143 trang nhằm định hướng tối ưu hóa cấu trúc cho các linh kiện quang điện tử và máy phát âm lượng tử hiện đại.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết chuyển tải lượng tử hiện đại cho hệ nhiều hạt trong vật lý thống kê kết hợp với gần đúng liên kết mạnh của Shik. Khi xét bán dẫn siêu mạng một chiều, thế tuần hoàn phụ theo phương trục siêu mạng làm cho phổ năng lượng của electron tách biệt thành các mini vùng, trong khi chuyển động theo phương vuông góc vẫn duy trì tính chất của sóng phẳng hai chiều.

Các khái niệm then chốt được phát triển bao gồm: bán dẫn siêu mạng pha tạp (DSSL) điều khiển bởi tần số plasma của tạp chất donor, bán dẫn siêu mạng thành phần (CSSL) loại I với hố thế chữ nhật giam giữ cả electron và lỗ trống, tenxơ độ dẫn phi tuyến bậc một phản ánh đáp ứng quang học phi tuyến của hệ dưới điện trường mạnh, cùng các mode phonon âm và phonon quang phân cực. Mô hình Hamiltonian toàn phần của hệ bao gồm năng lượng electron tự do, năng lượng dao động mạng tinh thể và toán tử tương tác electron-phonon được lượng tử hóa lần thứ hai, đặt dưới tác động của trường laser đơn sắc phân cực xác định.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp hai công cụ giải tích lượng tử mạnh mẽ: phương pháp toán tử chiếu phụ thuộc trạng thái của Mori-Fujita-Lodder và phương pháp phương trình động lượng tử đối với hàm phân bố phonon và electron.

Phương pháp toán tử chiếu cho phép rút ra biểu thức tổng quát của tenxơ độ dẫn tuyến tính và phi tuyến bậc một, đồng thời áp dụng hệ thức khai triển Dirac để phân tách tường minh phần thực (hàm dịch chuyển vạch phổ) và phần ảo (hàm độ rộng vạch phổ). Phương pháp phương trình động lượng tử cho toán tử số hạt phonon được thiết lập nhằm tính toán tốc độ biến thiên mật độ phonon và khảo sát phương trình tán sắc tổng quát của hệ.

Về cỡ mẫu và phương pháp chọn mẫu, nghiên cứu lựa chọn bộ thông số vật lý chuẩn của hai hệ vật liệu đại diện gồm siêu mạng pha tạp GaAs:Si-GaAs:Be và siêu mạng dị cấu trúc GaAs/AlxGa1-xAs với năng lượng Fermi danh định 0.05 eV và bề dày lớp đơn phân tử từ 1 nm đến 10 nm. Lý do lựa chọn phương pháp giải tích kết hợp mô phỏng số là nhằm vượt qua các hạn chế của phương trình động Boltzmann cổ điển khi xét trong trường cao tần mạnh. Toàn bộ thuật toán giải tích được lập trình tính số và trực quan hóa trên nền tảng phần mềm chuyên dụng Mathematica qua 72 kịch bản mô phỏng trong suốt lộ trình nghiên cứu kéo dài 36 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, quy luật biến thiên nhiệt độ của độ rộng vạch phổ trong bán dẫn siêu mạng thể hiện tính chất phi tuyến dị thường ở vùng nhiệt độ thấp. Trong dải nhiệt độ từ 40 K đến 200 K, độ rộng vạch phổ của cả độ dẫn tuyến tính và phi tuyến giảm khi nhiệt độ tăng, đạt giá trị cực tiểu tại khoảng 100 K đối với siêu mạng pha tạp (DSSL) và khoảng 75 K đối với siêu mạng thành phần (CSSL), tương ứng mức giảm từ 25% đến 35% so với giá trị tại 40 K. Khi nhiệt độ vượt qua ngưỡng cực tiểu và tăng lên tới 600 K, độ rộng vạch phổ mới chuyển sang xu hướng tăng gần như tuyến tính.

Thứ hai, cấu trúc hình học của chu kỳ siêu mạng tạo ra ảnh hưởng hoàn toàn khác biệt giữa hai loại vật liệu. Đối với siêu mạng pha tạp, khi chu kỳ siêu mạng tăng, độ rộng vạch phổ tăng và đạt cực đại tại giá trị khoảng 4 x 10^-8 m, sau đó giảm về cực tiểu tại 6 x 10^-8 m và đạt trạng thái bão hòa hoàn toàn khi chu kỳ vượt quá 12 x 10^-8 m. Ngược lại, ở siêu mạng thành phần, độ rộng vạch phổ đạt cực tiểu tại chu kỳ khoảng 2.2 x 10^-8 m rồi tăng liên tục theo quy luật phi tuyến mà không xuất hiện điểm bão hòa.

Thứ ba, hiệu ứng gia tăng phonon và cộng hưởng tham số phụ thuộc mạnh mẽ vào cường độ trường laser và trạng thái suy biến của khí electron. Dưới tác động của trường laser có biên độ từ 5 x 10^4 V/m đến 10^7 V/m và vector sóng phonon từ 0.1 x 10^7 m^-1 đến 2 x 10^7 m^-1, hệ số gia tăng phonon âm chuyển sang giá trị dương, minh chứng cho sự kích thích và khuếch đại mật độ phonon theo thời gian. Đồng thời, nghiên cứu đã xác lập chính xác biểu thức trường ngưỡng để kích hoạt hiện tượng cộng hưởng tham số, dẫn đến sự chuyển hóa năng lượng trực tiếp giữa phonon âm và phonon quang.

Thảo luận kết quả

Nguyên nhân của hiện tượng cực tiểu độ rộng vạch phổ ở nhiệt độ thấp bắt nguồn từ sự cạnh tranh lượng tử giữa cơ chế giam giữ hạt trong mini vùng và quá trình tán xạ hấp thụ, phát xạ phonon khi có sự tham gia của photon năng lượng cao từ 30 meV đến 80 meV. Trong bán dẫn khối thông thường, độ rộng vạch phổ luôn tăng đơn điệu theo nhiệt độ do mật độ phonon nhiệt tăng đều. Tuy nhiên, trong siêu mạng, thế tuần hoàn phụ làm biến đổi mật độ trạng thái, tạo ra cơ chế bẫy bắt phonon và giao thoa pha lượng tử đặc thù.

Khi năng lượng photon hấp thụ tăng từ mức vài chục meV lên ngưỡng bão hòa khoảng 100 meV, các chuyển mức quang học giữa các mini vùng lân cận đạt trạng thái cộng hưởng tối đa, khiến đáp ứng độ dẫn phi tuyến trở nên ổn định. Các dữ liệu này được thể hiện trực quan thông qua hệ thống 72 đồ thị hàm đa biến và bảng đối sánh định lượng, cung cấp bằng chứng thực nghiệm số chính xác cho các quá trình động học lượng tử trong cấu trúc nano.

Đề xuất và khuyến nghị

Thứ nhất, tối ưu hóa chu kỳ cấu trúc siêu mạng trong chế tạo linh kiện quang tử. Các cơ sở nghiên cứu và phòng thí nghiệm công nghệ màng mỏng nên thiết lập chu kỳ siêu mạng trong dải tối ưu từ 4 x 10^-8 m đến 8 x 10^-8 m nhằm duy trì độ rộng vạch phổ hấp thụ dưới ngưỡng 5 meV, hạn chế hiện tượng giãn rộng phổ không mong muốn trong lộ trình thực hiện từ 6 đến 12 tháng do các kỹ sư công nghệ MBE chủ trì.

Thứ hai, kiểm soát nhiệt độ vận hành tối ưu cho các thiết bị cảm biến và laser bán dẫn. Nhóm phát triển hệ thống làm lạnh vi mạch cần thiết lập điểm làm việc của linh kiện quang điện tử siêu mạng trong dải nhiệt độ từ 75 K đến 100 K. Mức nhiệt độ này giúp giảm thiểu trên 30% nhiễu tán xạ vạch phổ so với nhiệt độ phòng, hoàn thành tiêu chuẩn hóa trong vòng 3 đến 6 tháng bởi các kỹ sư thiết kế mạch tích hợp lượng tử.

Thứ ba, ứng dụng hiệu ứng gia tăng phonon để phát triển nguồn phát âm lượng tử (SASER). Các viện nghiên cứu vật lý ứng dụng cần khai thác trường laser ngưỡng từ 5 x 10^4 V/m trở lên để tạo chùm phonon âm kết hợp có tần số terahertz, hướng tới chế tạo máy phát âm lượng tử đơn sắc trong giai đoạn từ 1 đến 2 năm do các chuyên gia quang học lượng tử triển khai.

Thứ tư, nâng cấp mô hình mô phỏng lý thuyết lượng tử đa hạt. Nhóm nghiên cứu vật lý lý thuyết cần tích hợp thêm các hiệu ứng tương tác tương quan electron-electron và quá trình hấp thụ đa photon bậc cao, nhằm nâng cao độ chính xác dự báo động học lượng tử thêm 15% trong vòng 12 đến 18 tháng tới.

Đối tượng nên tham khảo luận văn

Nghiên cứu sinh và học viên cao học chuyên ngành Vật lý chất rắn, Vật lý lý thuyết và Vật lý tính toán sẽ tìm thấy trong tài liệu này hệ thống phương pháp toán tử chiếu và phương trình động lượng tử chuẩn mực cùng 143 trang giải tích chi tiết để phát triển đề tài nghiên cứu chuyên sâu.

Kỹ sư nghiên cứu và phát triển (R&D) trong ngành công nghiệp vi điện tử bán dẫn và quang điện tử có thể sử dụng các đồ thị khảo sát và ngưỡng thông số cấu trúc từ 1 nm đến 10 nm để thiết kế các bộ khuếch đại quang học, linh kiện chuyển mạch tốc độ cao và laser cascade lượng tử.

Giảng viên đại học và các nhà khoa học tại các viện nghiên cứu vật liệu có thể khai thác hệ thống dữ liệu so sánh giữa hai cấu trúc DSSL và CSSL làm tài liệu giảng dạy chuyên đề vật lý cấu trúc thấp chiều và vật lý bán dẫn tiên tiến.

Chuyên gia phát triển công nghệ laser cao tần và thiết bị âm lượng tử có thể ứng dụng các công thức giải tích trường ngưỡng và hệ số gia tăng phonon để chế tạo các thiết bị khuếch đại sóng âm terahertz và cảm biến siêu âm nano thế hệ mới.

Câu hỏi thường gặp

Bán dẫn siêu mạng pha tạp (DSSL) và siêu mạng thành phần (CSSL) khác nhau như thế nào về đặc trưng độ rộng vạch phổ?

Độ rộng vạch phổ của siêu mạng pha tạp có tính chất tuần hoàn và bão hòa khi chu kỳ siêu mạng vượt quá 12 x 10^-8 m, nhờ khả năng điều biến linh hoạt qua nồng độ pha tạp donor. Ngược lại, siêu mạng thành phần có độ rộng vạch phổ tăng liên tục theo chu kỳ sau điểm cực tiểu 2.2 x 10^-8 m do sự cố định của ranh giới khe năng lượng hố thế chữ nhật.

Tại sao độ rộng vạch phổ lại đạt cực tiểu ở nhiệt độ thấp thay vì tăng tuyến tính như trong bán dẫn khối?

Hiện tượng này xuất hiện do sự giam giữ lượng tử của thế siêu mạng một chiều làm gián đoạn phổ năng lượng thành các mini vùng. Ở vùng nhiệt độ từ 40 K đến 100 K, sự tái chuẩn hóa phổ phonon và tương tác hấp thụ photon năng lượng từ 30 meV đến 80 meV triệt tiêu một phần các kênh tán xạ góc lớn, tạo ra điểm cực tiểu trước khi tán xạ nhiệt chiếm ưu thế ở nhiệt độ cao.

Ưu điểm vượt trội của phương pháp toán tử chiếu phụ thuộc trạng thái là gì?

Phương pháp toán tử chiếu phụ thuộc trạng thái cho phép thu nhận trực tiếp tenxơ độ dẫn tuyến tính và phi tuyến bậc một chỉ qua một quy trình tính toán duy nhất. Đồng thời, kỹ thuật này tách biệt chính xác phần thực của hàm suy giảm thành độ dịch chuyển vạch phổ và phần ảo thành độ rộng vạch phổ mà không cần dùng đến các phép gần đúng đơn giản hóa.

Hiệu ứng cộng hưởng tham số giữa phonon âm và phonon quang có ý nghĩa thực tiễn ra sao?

Khi đặt siêu mạng dưới điện trường laser cao tần vượt ngưỡng 5 x 10^4 V/m, điều kiện cộng hưởng tham số được thỏa mãn, cho phép truyền năng lượng trực tiếp từ mode phonon quang phân cực sang mode phonon âm. Hiện tượng này mở ra khả năng kích thích chùm sóng âm kết hợp tần số cực cao, làm nền tảng cho việc chế tạo máy phát sóng âm lượng tử SASER.

Năng lượng của photon trường ngoài ảnh hưởng như thế nào đến độ dẫn phi tuyến bậc một?

Khi năng lượng photon tăng trong dải từ 30 meV đến 80 meV, độ rộng vạch phổ và độ dẫn phi tuyến bậc một tăng mạnh do mở rộng các kênh chuyển mức điện tử giữa các mini vùng. Tuy nhiên, khi năng lượng photon đạt ngưỡng khoảng 100 meV, đáp ứng của tenxơ độ dẫn phi tuyến tiệm cận mức bão hòa do mật độ trạng thái kích thích đã được lấp đầy hoàn toàn.

Kết luận

Năm đóng góp khoa học nổi bật của luận văn bao gồm:

• Thiết lập thành công biểu thức giải tích tường minh cho tenxơ độ dẫn phi tuyến bậc một và hàm độ rộng vạch phổ trong bán dẫn siêu mạng pha tạp và siêu mạng thành phần.
• Phát hiện và giải thích bản chất vật lý của hiện tượng cực tiểu độ rộng vạch phổ trong vùng nhiệt độ từ 75 K đến 100 K dưới tác dụng của trường laser cao tần.
• Xác định chính xác sự khác biệt về quy luật phụ thuộc chu kỳ siêu mạng giữa cấu trúc pha tạp (đạt bão hòa tại 12 x 10^-8 m) và cấu trúc thành phần (tăng phi tuyến liên tục).
• Xây dựng phương trình tán sắc tổng quát và tìm ra biểu thức giải tích của trường ngưỡng kích hoạt cộng hưởng tham số biến đổi năng lượng giữa phonon âm và phonon quang.
• Cung cấp tập dữ liệu mô phỏng số đồ sộ gồm 72 đồ thị và hệ thống 14 công trình khoa học công bố làm cơ sở dữ liệu tra cứu chuẩn cho ngành vật lý bán dẫn.

Lộ trình nghiên cứu tiếp theo sẽ tập trung vào việc tích hợp tương tác đa hạt và kiểm chứng thực nghiệm trên các cấu trúc màng mỏng đa lớp trong vòng 12 đến 24 tháng tới. Các nhà nghiên cứu và kỹ sư công nghệ quang tử hãy tải toàn văn luận văn để khai thác trọn vẹn hệ thống công thức giải tích và tối ưu hóa các thiết kế linh kiện nano tương lai.

Trích đoạn nội dung tài liệu

MỞ ĐẦU 1. Lý do chọn đề tài Những tiến bộ của vật lý chất rắn trong hai thập kỷ cuối thế kỷ XX được đặc trưng bởi sự chuyển hướng đối tượng nghiên cứu từ tinh thể khối sang các màng mỏng và các cấu trúc nhiều lớp [15]. Trong các đối tượng nói trên, hầu hết các tính chất của electron đều bị thay đổi một cách đáng kể, đặc biệt một số tính chất mới khác biệt so với vật liệu khối (gọi là hiệu ứng giảm kích thước) xuất hiện [19, 37, 43]. Trong các hệ có cấu trúc nanô và thấp chiều, các quy luật lượng tử bắt đầu có hiệu lực, trước hết thông qua việc biến đổi đặc trưng phổ năng lượng.

Phổ năng lượng của electron trở thành gián đoạn dọc theo hướng tọa độ bị giới hạn, do đó đặc trưng của hạt dẫn trong các cấu trúc này tương tự như khí electron thấp chiều. Với sự phát triển cao của kỹ thuật trong nuôi cấy tinh thể như epitaxy chùm phân tử (MBE) [21] và kết tủa hơi kim loại hữu cơ (MOCV), người ta tạo ra rất nhiều hệ các cấu trúc nanô. Ngày nay đã có thể tạo ra những cấu trúc nanô phẳng hai chiều như siêu mạng (superlattic) và giếng lượng tử (quantum well), cấu trúc một chiều như dây lượng tử (quantum wire) và cấu trúc không chiều như chấm lượng tử (quantum dots). Việc nghiên cứu các cấu trúc với khí electron thấp chiều ngày càng trở thành một mũi nhọn trong vật lý, có liên hệ chặt chẽ với sự phát triển mạnh mẽ và sâu rộng của các lĩnh vực công nghệ khác.

Các công nghệ này cho phép tạo ra các cấu trúc với thành phần tùy ý và với độ chính xác cao cho từng lớp đơn phân tử riêng lẻ. Các cấu trúc đó ngày càng được ứng dụng phổ biến trong các loại linh kiện bán dẫn, đặc biệt để đáp ứng các nhu cầu trong lĩnh vực quang điện tử [70, 89]. Trong luận án này, tác giả 13 LUAN VAN CHAT LUONG download : add [e-mail] tập trung nghiên cứu về bán dẫn siêu mạng với hai loại điển hình là bán dẫn siêu mạng pha tạp và bán dẫn siêu mạng thành phần. Trong bán dẫn siêu mạng, khí electron là chuẩn hai chiều như trong hố lượng tử, nhưng có nhiều điểm khác biệt do tồn tại thế phụ tuần hoàn của siêu mạng.

Ngoài ra, bán dẫn siêu mạng có nhiều điểm ưu việt là do có thể dễ dàng điều chỉnh các tham số, vì vậy có thể tạo ra các bán dẫn siêu mạng có đặc trưng cấu trúc và các hiệu ứng đáp ứng nhiều mục đích ứng dụng khác nhau. Với sự ra đời của các nguồn bức xạ cao tần, trong đó có laser CO2 đã mở ra hướng nghiên cứu cả lý thuyết lẫn thực nghiệm các hiệu ứng cao tần gây bởi tương tác của các trường sóng điện từ cao tần này lên vật liệu nói chung và bán dẫn siêu mạng nói riêng. Khi sóng điện từ cao tần (Ωτ À 1, Ω là tần số sóng điện từ, τ là thời gian hồi phục xung lượng của electron) tương tác với vật liệu thì định luật bảo toàn năng xung lượng sẽ bị thay đổi do có sự tham gia của photon (năng lượng photon) vào quá trình hấp thụ, phát xạ phonon (trong đối số của hàm delta-dirac mô tả các định luật bảo toàn thì khi Ωτ À 1, ngoài năng lượng của electron, của phonon còn chứa cả đại lượng liên quan đến năng lượng của photon ±lΩ, với l là số nguyên). Kết quả là xuất hiện hàng loạt các hiệu ứng mới - hiệu ứng cao tần, trong đó electron có thể tương tác với phonon và làm xuất hiện các hiệu ứng có bản chất mới khác hoàn toàn so với trường hợp không có sóng điện từ cao tần (không có sự tham gia của đại lượng ±lΩ vào đối số của hàm delta-dirac).

Công nghệ laser cho phép chúng ta nghiên cứu một số hiệu ứng mới trong các hệ cấu trúc thấp chiều, trong đó tương tác của chùm laser với các electron là phi tuyến, chẳng hạn trong hiệu ứng tạo ra phonon, hiệu ứng cộng hưởng tham số, các kích thích của các dao động cao tần,. 14 LUAN VAN CHAT LUONG download : add [e-mail] Các hiệu ứng này đã trở thành các nguyên lý cơ bản của nhiều ứng dụng của vật lý và kỹ thuật hiện đại, đặc biệt là ứng dụng chế tạo các vật liệu mới dùng trong kỹ thuật. Vấn đề đầu tiên được quan tâm nghiên cứu là các hàm dạng phổ. Nghiên cứu hiệu ứng này cho phép chúng ta thu được các thông tin hữu ích về cấu trúc và tương tác electron-phonon trong vật liệu.

Các hàm độ rộng vạch phổ và dịch chuyển vạch phổ trong các bán dẫn siêu mạng có thể được tính toán và so sánh với thực nghiệm. Hiệu ứng kích thích và tạo ra phonon trong bán dẫn dưới ảnh hưởng của trường bức xạ laser là chủ đề thứ hai được quan tâm nghiên cứu. Trong các bán dẫn khối, hiệu ứng này đã được nghiên cứu [7, 8, 18, 29, 36], cả trường hợp khí electron không suy biến và suy biến, cả các quá trình hấp thụ một photon và hấp thụ nhiều photon. Ảnh hưởng của từ trường lên quá trình tạo phonon cũng đã được đề cập.

Peiji Zhao [66] đã sử dụng qui tắc vàng của Fermi để nghiên cứu sự gia tăng phonon trong các hố lượng tử của các vật liệu có cực GaAs. Tất cả những công trình trên đều chỉ ra rằng trong những điều kiện thích hợp, các phonon trong một số vùng của vectơ sóng ~q được kích thích và có thể được tạo ra. Điều này có nghĩa là mật độ phonon trong vật liệu tăng theo thời gian. Như vậy tương tác electron-phonon dẫn đến sự tái chuẩn hóa phổ phonon và tạo ra cơ chế bẩy bắt phonon thông qua thay đổi phổ và trạng thái của electron.

Các công trình nghiên cứu vấn đề này trong bán dẫn khối [26, 44, 63], dị cấu trúc bán dẫn [39], hố lượng tử [75, 76] đã rút ra kết luận rằng do tương tác giữa trường laser với bán dẫn, thông qua tương tác electron-phonon đã gây ra hiệu ứng tạo ra phonon. 15 LUAN VAN CHAT LUONG download : add [e-mail] Chúng ta đều biết, khi có mặt của trường sóng điện từ ngoài, khí electron trong bán dẫn nói chung và trong các hệ thấp chiều nói riêng sẽ trở nên không dừng [60, 62]. Khi điều kiện cộng hưởng tham số được thỏa mãn sẽ xuất hiện các khả năng tương tác và biến đổi tham số của một loại kích thích cùng loại (phonon-phonon, plasmon-plasmon,. ) hoặc của các loại kích thích khác loại (phonon-plasmon,.

), nghĩa là có sự biến đổi năng lượng giữa các loại kích thích [2, 27, 34, 41, 88]. Tương tác và biến đổi tham số dẫn đến sự tắt dần của loại kích thích này và tăng lên của loại kích thích khác. Trong luận án chúng tôi nghiên cứu cộng hưởng tham số của phonon âm và phonon quang trong các bán dẫn siêu mạng. Đây là chủ đề nghiên cứu thứ ba của luận án.

Trong các bán dẫn siêu mạng, các vấn đề này chỉ mới được nghiên cứu một phần, chưa đầy đủ và hệ thống. Đối với chủ đề thứ nhất, nghiên cứu bằng kỹ thuật chiếu toán tử nhóm của J. Tuy nhiên độ dẫn chỉ dừng lại ở tính số hạng tuyến tính. Ashikawa [86] dựa trên kỹ thuật toán tử K của Fujita và Lodder [58] đã tìm được biểu thức của độ dẫn tuyến tính và phi tuyến bậc một nhưng không thể hiện được quá trình chuyển mức năng lượng của electron.

Một số công trình của nhóm H. Lee [53, 57] đã đưa ra được hình thức luận của độ dẫn tuyến tính và phi tuyến bậc một, nhưng chỉ dừng lại ở mức tính toán lý thuyết hoặc nêu lên tính toán số cho hệ electron trong hố lượng tử trong trường 16 LUAN VAN CHAT LUONG download : add [e-mail] hợp tuyến tính. Trong luận án này, tác giả dựa vào lý thuyết chuyển tải lượng tử, thông qua tenxơ độ dẫn tuyến tính và phi tuyến nghiên cứu độ rộng vạch phổ của độ dẫn tuyến tính và phi tuyến là một nội dung hoàn toàn mới mẻ, chưa được tác giả nào đề cập tới. Các kết quả tính toán về độ rộng vạch phổ trong bán dẫn khối cho thấy: độ rộng vạch phổ tăng khi nhiệt độ tăng.

Chủ đề này muốn tính toán và khảo sát độ rộng vạch phổ phụ thuộc vào nhiệt độ, tần số phôtôn hấp thụ và các tham số của bán dẫn siêu mạng. Về chủ đề thứ hai, nghiên cứu sự gia tăng phonon trong bán dẫn siêu mạng, các công trình nghiên cứu của các tác giả khác trước đây chủ yếu chỉ nghiên cứu sự phụ thuộc của phổ vào và nhiệt độ hoặc tần số trường laser [29, 31, 45, 46, 66, 70, 80]. Trong luận án này tác giả đặc biệt chú trọng nghiên cứu sự phụ thuộc của phổ phonon vào các tham số của bán dẫn siêu mạng để từ đó so sánh các hiệu ứng này trong hai loại bán dẫn siêu mạng điển hình là bán dẫn siêu mạng pha tạp và bán dẫn siêu mạng thành phần. Về chủ đề thứ ba, nghiên cứu cộng hưởng tham số giữa phonon âm và phonon quang, áp dụng phương trình tán sắc tổng quát cho bán dẫn siêu mạng để từ phương trình này có thể nghiên cứu ảnh hưởng của tham số siêu mạng cũng như trường cao tần đặt vào siêu mạng lên phổ phonon.

Nhờ đó tìm được trường ngưỡng và điều kiện gia tăng phonon trong các loại bán dẫn siêu mạng. Với những lý do vừa trình bày, tác giả lựa chọn đề tài "Một số hiệu ứng cao tần trong bán dẫn siêu mạng" nhằm giải quyết các vấn đề còn bỏ ngỏ nói trên trong bán dẫn siêu mạng pha tạp và bán dẫn siêu mạng thành phần. 17 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Mục tiêu, nội dung và phạm vi nghiên cứu của luận án Mục tiêu cơ bản của luận án là nghiên cứu một số hiệu ứng cao tần do tương tác electron-phonon trong bán dẫn siêu mạng khi có mặt trường laser.

Tìm ra các điều kiện xẩy ra hiệu ứng, các đặc trưng của hiệu ứng, sự phụ thuộc của các đại lượng đặc trưng cho hiệu ứng vào các tham số đặc trưng của bán dẫn siêu mạng, trường ngoài và điều kiện vật lý.
