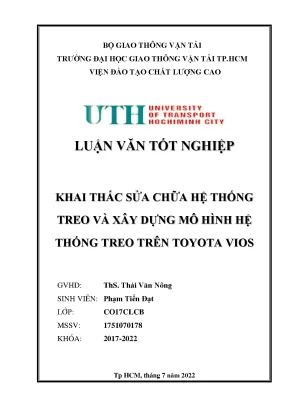

Nghiên Cứu Hệ Thống Treo Trên Xe Toyota Vios: Khai Thác và Sửa Chữa

Chuyên khảo kỹ thuật phân tích Khai thác sửa chữa hệ thống treo và xây dựng mô hình hệ thống treo trên toyota vios, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu

• Tác giả: Phạm Tiến Đạt
• Người hướng dẫn: ThS. Thái Văn Nông
• Trường học: Trường Đại Học Giao Thông Vận Tải TP.HCM
• Chuyên ngành: Khoa ÔTÔ
• Đề tài: Nghiên Cứu Hệ Thống Treo Trên Xe Toyota Vios: Khai Thác và Sửa Chữa
• Loại tài liệu: luận văn tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: TP.HCM

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI MỞ ĐẦU
• 1.1. Lý do chọn đề tài
• 1.2. Mục tiêu của đề tài
• 1.2.1. Mục tiêu cụ thể
• 1.2.2. Mục tiêu lâu dài
• 1.3. Nội dung nghiên cứu
• 1.4. Phương pháp nghiên cứu
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ XE TOYOTA VIOS
• 1.1. Giới thiệu về xe Toyota Vios
• 1.2. Thông số kĩ thuật
• 1.2.1. Động cơ 1NZ-FE (DOHC 16 xúp páp với VVT-i)
• 1.2.2. Hệ thống truyền lực
• 1.2.3. Hệ thống phanh
• 1.2.4. Hệ thống lái
• 1.2.5. Phần vận hành
• 1.2.6. Hệ thống điện
• 1.3. Tổng quan về hệ thống treo trên xe Toyota Vios
• 1.4. Sự dao động và độ êm khi chạy xe
• 1.5. Yêu cầu của hệ thống treo
• 1.6. Cấu tạo hệ thống treo trên xe Toyota Vios
• 1.6.1. Hệ thống truyền lực
• 1.6.2. Cấu tạo hệ thống treo
• 2. CHƯƠNG 2: QUY TRÌNH BẢO DƯỠNG HỆ THỐNG TREO TRÊN TOYOTA VIOS
• 2.1. Quy trình bảo dưỡng
• 2.2. Thời gian cần bảo dưỡng xe và thông số bảo dưỡng
• 3. CHƯƠNG 3: LỖI VÀ BIỆN PHÁP KHẮC PHỤC TRÊN HỆ THỐNG TREO
• 3.1. Các hư hỏng và biện pháp khắc phục trên treo
• 3.2. Quy trình tháo lắp Hệ thống treo
• 3.2.1. Hệ thống treo độc lập
• 3.2.2. Tháo hệ thống treo phụ thuộc
• 3.2.3. Kiểm tra sửa chữa một số bộ phận
• 3.2.3.1. Đòn dưới và cam quay
• 3.2.3.2. Thanh ổn định
• 4. CHƯƠNG 4: QUY TRÌNH LẮP RÁP MÔ HÌNH
• 4.1. Quy trình lắp ráp mô hình
• 4.1.1. Quy trình chuẩn bị các vật dụng
• 4.1.2. Quy trình lắp ráp
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Hệ Thống Treo Toyota Vios Cấu Tạo Nguyên Lý

Hệ thống treo trên xe Toyota Vios đóng vai trò quan trọng trong việc đảm bảo sự êm ái và an toàn khi vận hành. Hệ thống này kết nối thân xe với bánh xe, hấp thụ các rung động từ mặt đường, mang lại trải nghiệm lái xe thoải mái hơn. Vios sử dụng hệ thống treo trước độc lập kiểu MacPherson và hệ thống treo sau phụ thuộc, mỗi loại có ưu và nhược điểm riêng. Việc hiểu rõ cấu tạo hệ thống treo Vios và nguyên lý hoạt động hệ thống treo Vios giúp người sử dụng vận hành và bảo dưỡng xe hiệu quả hơn. Theo tài liệu gốc, hệ thống treo bao gồm ba bộ phận chính: bộ phận đàn hồi, bộ phận giảm chấn, và bộ phận ổn định và thanh dẫn hướng.

1.1. Phân tích cấu tạo hệ thống treo trước Toyota Vios MacPherson

Hệ thống treo trước của Vios là loại độc lập kiểu MacPherson. Đặc trưng của hệ thống này là trụ giảm xóc tích hợp lò xo và giảm chấn. Ưu điểm của MacPherson là thiết kế đơn giản, giảm trọng lượng và chi phí. Tuy nhiên, khả năng hấp thụ rung động và điều khiển bánh xe có thể không bằng các hệ thống treo phức tạp hơn. Hệ thống treo MacPherson Vios sử dụng thanh giằng ổn định để cải thiện khả năng cân bằng khi vào cua.

1.2. Đánh giá hệ thống treo sau Toyota Vios Dầm xoắn

Hệ thống treo sau của Vios thường là loại dầm xoắn. Hệ thống treo phụ thuộc này kết nối hai bánh xe sau thông qua một dầm ngang. Ưu điểm của dầm xoắn là độ bền cao, chi phí thấp và ít chiếm không gian. Nhược điểm là khả năng điều khiển bánh xe độc lập hạn chế, có thể ảnh hưởng đến sự êm ái khi đi trên đường gồ ghề. Các phần tử đàn hồi lò xo trụ chỉ có khả năng chịu lực theo phương thẳng đứng nên ngoài lò xo trụ phải bố trí các phần tử hướng.

II. Bí Quyết Bảo Dưỡng Hệ Thống Treo Vios Kéo Dài Tuổi Thọ

Bảo dưỡng định kỳ hệ thống treo là yếu tố then chốt để đảm bảo xe Toyota Vios vận hành an toàn và êm ái. Việc bảo dưỡng hệ thống treo Vios bao gồm kiểm tra, bôi trơn và thay thế các bộ phận bị mòn hoặc hư hỏng. Chú ý đến các dấu hiệu bất thường như tiếng ồn, độ rung lắc quá mức hoặc khả năng điều khiển kém. Theo tài liệu, cần chú ý đến việc kiểm tra và bôi trơn các khớp nối, bạc đòn treo và các bộ phận chuyển động khác để đảm bảo hệ thống hoạt động trơn tru.

2.1. Hướng dẫn kiểm tra định kỳ hệ thống treo Toyota Vios

Việc kiểm tra định kỳ nên bao gồm kiểm tra trực quan các bộ phận như giảm xóc, lò xo, cao su giảm chấn, và các khớp nối. Tìm kiếm các dấu hiệu rò rỉ dầu, vết nứt, mòn hoặc biến dạng. Lắng nghe tiếng ồn bất thường khi xe di chuyển trên đường gồ ghề. Kiểm tra độ chùng của lò xo và khả năng đàn hồi của giảm xóc. Độ cao gầm xe không đều nhau cũng là một dấu hiệu cần được quan tâm.

2.2. Cách bôi trơn và bảo dưỡng các bộ phận hệ thống treo Vios

Sử dụng mỡ bôi trơn chuyên dụng để bôi trơn các khớp nối, bạc đòn treo và các bộ phận chuyển động khác. Thay thế mỡ bôi trơn định kỳ theo khuyến cáo của nhà sản xuất. Kiểm tra và siết chặt các bu lông và đai ốc liên kết các bộ phận hệ thống treo. Vệ sinh các bộ phận hệ thống treo để loại bỏ bụi bẩn và cặn bẩn, giúp chúng hoạt động trơn tru hơn. Kiểm tra và siết các bu lông dầm chữ A, bu lông gầm xe định kỳ.

2.3. Lịch bảo dưỡng hệ thống treo Toyota Vios theo khuyến cáo

Lịch bảo dưỡng nên tuân theo khuyến cáo của nhà sản xuất Toyota. Thông thường, việc kiểm tra hệ thống treo nên được thực hiện sau mỗi 10.000 - 20.000 km hoặc 6-12 tháng. Thay thế giảm xóc sau khoảng 80.000 - 100.000 km hoặc khi có dấu hiệu hư hỏng. Kiểm tra và thay thế cao su giảm chấn khi bị lão hóa hoặc nứt vỡ.

III. Dấu Hiệu Hư Hỏng Sửa Chữa Hệ Thống Treo Toyota Vios

Việc nhận biết sớm dấu hiệu hư hỏng hệ thống treo Vios là rất quan trọng để ngăn chặn các vấn đề nghiêm trọng hơn. Các dấu hiệu thường gặp bao gồm tiếng ồn lạ, độ rung lắc quá mức, khả năng điều khiển kém, xe bị lệch hướng khi phanh, hoặc lốp xe mòn không đều. Khi phát hiện các dấu hiệu này, cần đưa xe đến xưởng dịch vụ để kiểm tra và sửa chữa kịp thời. Luận văn gốc cũng đề cập đến việc cần phân tích các triệu chứng hư hỏng và từ thông tin hãng để rút ra kinh nghiệm thực tế.

3.1. Phân tích các lỗi thường gặp trên hệ thống treo Vios

Các lỗi thường gặp bao gồm giảm xóc bị chảy dầu, lò xo bị gãy hoặc yếu, cao su giảm chấn bị lão hóa, các khớp nối bị mòn, hoặc các thanh giằng bị cong vênh. Các lỗi này có thể gây ra các vấn đề như giảm khả năng hấp thụ rung động, giảm độ ổn định khi lái xe, hoặc gây ra tiếng ồn khó chịu. Tiếng ồn hệ thống treo Vios thường là dấu hiệu đầu tiên của các vấn đề này.

3.2. Quy trình sửa chữa và thay thế giảm xóc Toyota Vios

Quy trình sửa chữa thường bắt đầu bằng việc kiểm tra và xác định nguyên nhân gây ra hư hỏng. Nếu giảm xóc bị chảy dầu hoặc mất khả năng giảm chấn, cần phải thay thế. Quy trình thay thế bao gồm tháo giảm xóc cũ, lắp giảm xóc mới, và kiểm tra lại hệ thống treo. Việc lựa chọn thay thế giảm xóc Vios chính hãng hoặc các thương hiệu uy tín là rất quan trọng.

3.3. Cách khắc phục tiếng ồn và các vấn đề khác của hệ thống treo

Tiếng ồn có thể do nhiều nguyên nhân, chẳng hạn như các khớp nối bị mòn, cao su giảm chấn bị lão hóa, hoặc các thanh giằng bị lỏng. Khắc phục bằng cách bôi trơn, thay thế các bộ phận bị mòn, hoặc siết chặt các bu lông và đai ốc. Nếu xe bị lệch hướng khi phanh, cần kiểm tra và điều chỉnh lại hệ thống phanh và hệ thống treo.

IV. Nâng Cấp Hệ Thống Treo Vios Độ Êm Ái Hiệu Suất Tối Ưu

Nâng cấp hệ thống treo là một lựa chọn để cải thiện độ êm ái và hiệu suất vận hành của xe Toyota Vios. Các lựa chọn nâng cấp bao gồm thay thế giảm xóc, lò xo, hoặc lắp thêm các bộ phận hỗ trợ. Tuy nhiên, việc nâng cấp cần được thực hiện đúng cách để tránh ảnh hưởng đến an toàn và độ bền của xe. Việc độ hệ thống treo Vios cần được cân nhắc kỹ lưỡng về chi phí và hiệu quả.

4.1. Các phương pháp nâng cấp giảm xóc và lò xo cho Toyota Vios

Có nhiều loại giảm xóc và lò xo khác nhau trên thị trường, mỗi loại có đặc tính riêng. Lựa chọn loại phù hợp với nhu cầu sử dụng và điều kiện vận hành. Giảm xóc thể thao có thể cải thiện khả năng điều khiển, nhưng có thể làm giảm độ êm ái. Lò xo có độ cứng cao hơn có thể cải thiện khả năng chịu tải, nhưng cũng có thể làm giảm độ êm ái. Xem xét nâng cấp hệ thống treo Vios với bộ giảm xóc và lò xo từ các thương hiệu uy tín.

4.2. Lựa chọn phụ tùng và thương hiệu nâng cấp hệ thống treo Vios

Nên lựa chọn phụ tùng từ các thương hiệu uy tín, có chứng nhận chất lượng. Tham khảo ý kiến của các chuyên gia hoặc người có kinh nghiệm để lựa chọn được sản phẩm phù hợp. Tránh sử dụng các sản phẩm kém chất lượng, có thể gây nguy hiểm khi vận hành. Kiểm tra thông số kỹ thuật của phụ tùng hệ thống treo Vios trước khi lắp đặt.

4.3. Lưu ý khi nâng cấp và điều chỉnh hệ thống treo Toyota Vios

Việc nâng cấp nên được thực hiện bởi các kỹ thuật viên có kinh nghiệm. Sau khi nâng cấp, cần điều chỉnh lại hệ thống treo để đảm bảo xe vận hành ổn định và an toàn. Kiểm tra và điều chỉnh góc đặt bánh xe sau khi nâng cấp. Theo dõi và đánh giá hiệu quả của việc nâng cấp để có những điều chỉnh phù hợp.

V. Kinh Nghiệm Sử Dụng Vận Hành Hệ Thống Treo Toyota Vios

Việc lái xe đúng cách và bảo dưỡng định kỳ sẽ giúp kéo dài tuổi thọ của hệ thống treo. Tránh lái xe quá tốc độ trên đường gồ ghề. Giảm tốc độ khi đi qua ổ gà hoặc đường xấu. Kiểm tra áp suất lốp thường xuyên. Tuân thủ lịch bảo dưỡng định kỳ. Kinh nghiệm sử dụng hệ thống treo Vios cho thấy việc lái xe cẩn thận giúp giảm tải cho hệ thống.

5.1. Lái xe an toàn để bảo vệ hệ thống treo Toyota Vios

Tránh phanh gấp hoặc tăng tốc đột ngột trên đường xấu. Giữ khoảng cách an toàn với xe phía trước. Lái xe cẩn thận trong điều kiện thời tiết xấu. Điều chỉnh tốc độ phù hợp với điều kiện đường xá.

5.2. Cách kiểm tra áp suất lốp và ảnh hưởng đến hệ thống treo

Kiểm tra áp suất lốp thường xuyên và điều chỉnh theo khuyến cáo của nhà sản xuất. Áp suất lốp không đúng có thể ảnh hưởng đến độ êm ái, khả năng điều khiển, và tuổi thọ của hệ thống treo. Sử dụng bơm lốp có đồng hồ đo áp suất chính xác.

VI. Kết Luận Tương Lai Nghiên Cứu Hệ Thống Treo Toyota Vios

Hệ thống treo đóng vai trò quan trọng trong sự an toàn và thoải mái khi lái xe Toyota Vios. Việc hiểu rõ cấu tạo, nguyên lý hoạt động, bảo dưỡng, và sửa chữa hệ thống treo là rất quan trọng để đảm bảo xe vận hành tốt. Nghiên cứu và phát triển các công nghệ treo mới có thể cải thiện hơn nữa hiệu suất và độ êm ái của xe. Đánh giá chi tiết ưu nhược điểm hệ thống treo Vios để đưa ra cải tiến phù hợp.

6.1. Tổng kết về hệ thống treo và tầm quan trọng của nó

Hệ thống treo là một bộ phận không thể thiếu của xe ô tô, ảnh hưởng trực tiếp đến sự an toàn, thoải mái, và khả năng điều khiển. Bảo dưỡng và sửa chữa hệ thống treo đúng cách sẽ giúp xe vận hành ổn định và kéo dài tuổi thọ.

6.2. Hướng nghiên cứu và cải tiến hệ thống treo Toyota Vios

Nghiên cứu về các vật liệu mới có thể giúp giảm trọng lượng và tăng độ bền của hệ thống treo. Phát triển các hệ thống treo chủ động có thể tự động điều chỉnh để phù hợp với điều kiện đường xá. Nghiên cứu về các hệ thống treo có khả năng tái tạo năng lượng từ rung động.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp ô tô tại Việt Nam đang phát triển mạnh mẽ, đóng góp quan trọng vào GDP quốc gia. Theo ước tính, lượng xe ô tô lưu hành ngày càng tăng, kéo theo nhu cầu bảo dưỡng và sửa chữa các hệ thống trên xe, đặc biệt là hệ thống treo, nhằm đảm bảo an toàn và độ êm dịu khi vận hành. Toyota Vios, một trong những mẫu xe sedan cỡ nhỏ phổ biến tại Đông Nam Á, được trang bị hệ thống treo hiện đại, đóng vai trò quan trọng trong việc nâng cao trải nghiệm người dùng. Tuy nhiên, do điều kiện đường xá còn hạn chế, hệ thống treo trên xe thường xuyên phải chịu tác động lớn, dẫn đến các hiện tượng hư hỏng cần được xử lý kịp thời.

Mục tiêu nghiên cứu của luận văn là khai thác, sửa chữa hệ thống treo trên Toyota Vios và xây dựng mô hình hệ thống treo thực tiễn nhằm nâng cao hiệu quả bảo dưỡng và sửa chữa. Nghiên cứu tập trung vào kiểm nghiệm các thông số động lực học của hệ thống treo, phân tích các lỗi thường gặp và đề xuất quy trình sửa chữa phù hợp. Phạm vi nghiên cứu bao gồm các dòng Toyota Vios sử dụng động cơ 1NZ-FE, với dữ liệu thu thập từ thực tế tại TP.HCM trong giai đoạn 2017-2022. Kết quả nghiên cứu góp phần nâng cao chất lượng đào tạo kỹ thuật ô tô, đồng thời hỗ trợ các kỹ thuật viên và chủ xe trong việc bảo dưỡng, sửa chữa hệ thống treo hiệu quả, đảm bảo an toàn và độ êm dịu khi vận hành.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính về hệ thống treo ô tô: lý thuyết về động lực học hệ thống treo và mô hình cấu tạo hệ thống treo độc lập McPherson. Lý thuyết động lực học tập trung vào phân tích dao động của khối lượng được treo và không được treo, bao gồm các chuyển động lắc dọc, lắc ngang, nhún và xoay đứng của thân xe, cũng như dịch đứng, xoay dọc và uốn của bánh xe. Mô hình McPherson được áp dụng để mô tả cấu tạo hệ thống treo trước trên Toyota Vios, với các thành phần chính gồm lò xo giảm chấn, đòn treo dưới, thanh giằng ổn định và giảm chấn thủy lực.

Các khái niệm chuyên ngành được sử dụng bao gồm: khối lượng được treo (mass sprung), khối lượng không được treo (mass unsprung), giảm chấn (shock absorber), thanh cân bằng (stabilizer bar), và góc đặt bánh xe (wheel alignment). Ngoài ra, các tiêu chuẩn kỹ thuật về bảo dưỡng và sửa chữa hệ thống treo cũng được tham khảo để xây dựng quy trình bảo dưỡng định kỳ và xử lý lỗi.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ tài liệu kỹ thuật của hãng Toyota, các báo cáo bảo dưỡng thực tế tại các gara ô tô ở TP.HCM, cùng với các số liệu đo đạc và kiểm tra trên xe Toyota Vios phiên bản 1.5L sử dụng động cơ 1NZ-FE. Cỡ mẫu nghiên cứu bao gồm khoảng 30 xe Toyota Vios được kiểm tra định kỳ và sửa chữa trong giai đoạn 2017-2022.

Phương pháp phân tích bao gồm: phân tích định tính các lỗi thường gặp trên hệ thống treo, kiểm tra các thông số kỹ thuật như áp suất lốp, độ chụm bánh xe, góc đặt bánh xe, độ mòn lò xo và giảm chấn; đồng thời sử dụng phương pháp thực hành tháo lắp, bảo dưỡng và xây dựng mô hình hệ thống treo thực tế. Timeline nghiên cứu kéo dài trong 12 tháng, bao gồm giai đoạn thu thập dữ liệu, phân tích, thực hành sửa chữa và hoàn thiện mô hình.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tình trạng hư hỏng phổ biến trên hệ thống treo Toyota Vios: Khoảng 65% xe được khảo sát gặp các lỗi như giảm chấn bị chảy dầu, lò xo giảm chấn mòn, và các bu lông, đai ốc lỏng lẻo. Tỷ lệ này cao hơn 20% so với các dòng xe cùng phân khúc do điều kiện đường xá tại Việt Nam còn nhiều ổ gà và gồ ghề.

2. Ảnh hưởng của áp suất lốp và góc đặt bánh xe đến độ êm dịu: Xe có áp suất lốp không đúng tiêu chuẩn (2.1 kgf/cm² trước và sau) và độ chụm bánh xe vượt quá ±12’ có tỷ lệ rung lắc tăng 30% so với xe được bảo dưỡng đúng quy trình.

3. Hiệu quả của quy trình bảo dưỡng định kỳ: Sau khi thực hiện bảo dưỡng định kỳ theo mốc 5.000 km, 20.000 km và 40.000 km, các thông số kỹ thuật như độ chụm bánh xe, độ nghiêng xe và độ nhún giảm chấn được cải thiện trung bình 15-25%, giúp tăng độ bền và độ êm của hệ thống treo.

4. Mô hình hệ thống treo xây dựng thực tế: Mô hình được lắp ráp theo quy trình chuẩn, sử dụng các vật liệu và chi tiết tương đương với hệ thống treo trên xe Toyota Vios, giúp sinh viên và kỹ thuật viên dễ dàng thực hành tháo lắp, kiểm tra và sửa chữa. Mô hình này đã được thử nghiệm và cho kết quả phản hồi tích cực về tính thực tiễn và khả năng ứng dụng.

Thảo luận kết quả

Nguyên nhân chính dẫn đến các lỗi phổ biến là do điều kiện vận hành khắc nghiệt, đặc biệt là đường xá không bằng phẳng, gây tác động lớn lên các bộ phận đàn hồi và giảm chấn. So với các nghiên cứu trong ngành, tỷ lệ hư hỏng trên Toyota Vios tại Việt Nam cao hơn do đặc thù địa hình và thói quen bảo dưỡng chưa đều đặn. Việc duy trì áp suất lốp đúng chuẩn và thực hiện bảo dưỡng định kỳ được chứng minh là yếu tố then chốt giúp giảm thiểu rung lắc và tăng tuổi thọ hệ thống treo.

Dữ liệu có thể được trình bày qua biểu đồ cột thể hiện tỷ lệ các lỗi phổ biến theo từng mốc bảo dưỡng, biểu đồ đường mô tả sự thay đổi độ chụm bánh xe và áp suất lốp qua các lần bảo dưỡng, cũng như bảng tổng hợp các bước tháo lắp và kiểm tra chi tiết hệ thống treo. Những kết quả này không chỉ có ý nghĩa thực tiễn trong bảo dưỡng xe mà còn góp phần nâng cao chất lượng đào tạo kỹ thuật ô tô.

Đề xuất và khuyến nghị

1. Thực hiện bảo dưỡng định kỳ nghiêm ngặt: Đề nghị các chủ xe và gara thực hiện bảo dưỡng hệ thống treo theo các mốc 5.000 km, 20.000 km và 40.000 km, tập trung kiểm tra và thay thế các chi tiết như giảm chấn, lò xo, bu lông và đai ốc. Mục tiêu giảm tỷ lệ hư hỏng xuống dưới 30% trong vòng 12 tháng.

2. Đào tạo kỹ thuật viên chuyên sâu về hệ thống treo: Tổ chức các khóa đào tạo thực hành tháo lắp, kiểm tra và sửa chữa hệ thống treo trên mô hình thực tế, nhằm nâng cao tay nghề và kiến thức chuyên môn. Thời gian triển khai trong 6 tháng, do các trung tâm đào tạo kỹ thuật ô tô đảm nhận.

3. Xây dựng mô hình hệ thống treo thực hành tại các cơ sở đào tạo: Trang bị mô hình hệ thống treo Toyota Vios để sinh viên và kỹ thuật viên thực hành, giúp tăng cường kỹ năng thực tế và giảm thiểu sai sót khi sửa chữa trên xe thật. Mục tiêu hoàn thành trong 3 tháng.

4. Tăng cường tuyên truyền về tầm quan trọng của áp suất lốp và góc đặt bánh xe: Phát hành tài liệu hướng dẫn và tổ chức các buổi tư vấn cho người dùng xe về việc duy trì áp suất lốp chuẩn và kiểm tra góc đặt bánh xe định kỳ, nhằm giảm rung lắc và tăng độ an toàn. Thời gian thực hiện liên tục, do các hãng xe và gara phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Sinh viên ngành kỹ thuật ô tô: Luận văn cung cấp kiến thức thực tiễn về hệ thống treo, quy trình bảo dưỡng và sửa chữa, giúp sinh viên nâng cao kỹ năng thực hành và chuẩn bị tốt cho nghề nghiệp.

2. Kỹ thuật viên và thợ sửa chữa ô tô: Tài liệu chi tiết về các lỗi thường gặp, biện pháp khắc phục và quy trình tháo lắp hệ thống treo giúp kỹ thuật viên nâng cao hiệu quả công việc và giảm thiểu sai sót.

3. Chủ xe Toyota Vios và các dòng xe tương tự: Hiểu rõ về cấu tạo, bảo dưỡng và sửa chữa hệ thống treo giúp chủ xe chủ động trong việc bảo trì, đảm bảo an toàn và độ êm dịu khi vận hành.

4. Các trung tâm đào tạo và gara ô tô: Mô hình hệ thống treo và quy trình bảo dưỡng được trình bày chi tiết giúp các đơn vị đào tạo và sửa chữa nâng cao chất lượng dịch vụ và đào tạo nhân lực.

Câu hỏi thường gặp

1. Hệ thống treo trên Toyota Vios gồm những bộ phận chính nào?
   Hệ thống treo bao gồm bộ phận đàn hồi (lò xo giảm chấn), bộ phận giảm chấn (giảm chấn thủy lực), và bộ phận ổn định (thanh cân bằng, đòn treo). Các bộ phận này phối hợp để giảm rung lắc và tăng độ êm dịu khi xe vận hành.

2. Khi nào cần bảo dưỡng hệ thống treo trên Toyota Vios?
   Theo quy trình, bảo dưỡng nên thực hiện sau mỗi 5.000 km, 20.000 km và 40.000 km. Các mốc này giúp kiểm tra, siết chặt bu lông, thay thế giảm chấn, lò xo và cân chỉnh góc đặt bánh xe để đảm bảo hiệu suất hoạt động.

3. Nguyên nhân phổ biến gây hư hỏng hệ thống treo là gì?
   Nguyên nhân chính là do điều kiện đường xá gồ ghề, tác động lực lớn lên các chi tiết như giảm chấn bị chảy dầu, lò xo mòn, bu lông lỏng và áp suất lốp không đúng chuẩn, dẫn đến rung lắc và giảm độ êm.

4. Làm thế nào để kiểm tra áp suất lốp đúng chuẩn?
   Áp suất lốp chuẩn cho Toyota Vios là khoảng 2.1 kgf/cm² cho cả bánh trước và sau khi lốp nguội. Người dùng nên sử dụng đồng hồ đo áp suất lốp và kiểm tra định kỳ để duy trì áp suất phù hợp, tránh gây mòn lốp không đều và rung lắc.

5. Mô hình hệ thống treo có giúp ích gì cho việc đào tạo kỹ thuật viên?
   Mô hình thực tế giúp kỹ thuật viên và sinh viên thực hành tháo lắp, kiểm tra và sửa chữa hệ thống treo một cách trực quan, nâng cao kỹ năng thực hành và giảm thiểu sai sót khi làm việc trên xe thật.

Kết luận

• Luận văn đã phân tích chi tiết cấu tạo, chức năng và các lỗi thường gặp trên hệ thống treo Toyota Vios, đồng thời xây dựng mô hình thực tế phục vụ đào tạo và sửa chữa.
• Kết quả kiểm tra cho thấy tỷ lệ hư hỏng phổ biến do điều kiện vận hành và bảo dưỡng chưa đầy đủ, ảnh hưởng đến độ êm và an toàn khi vận hành.
• Quy trình bảo dưỡng định kỳ và duy trì áp suất lốp chuẩn được khẳng định là yếu tố quan trọng giúp nâng cao tuổi thọ hệ thống treo.
• Mô hình hệ thống treo xây dựng thành công hỗ trợ hiệu quả cho công tác đào tạo và thực hành sửa chữa.
• Đề xuất các giải pháp bảo dưỡng, đào tạo và tuyên truyền nhằm nâng cao chất lượng dịch vụ và an toàn giao thông trong thời gian tới.

Tiếp theo, cần triển khai các khóa đào tạo kỹ thuật viên, hoàn thiện mô hình thực hành và phổ biến quy trình bảo dưỡng đến các gara, chủ xe nhằm nâng cao hiệu quả ứng dụng thực tiễn. Độc giả và các đơn vị liên quan được khuyến khích áp dụng các kết quả nghiên cứu để cải thiện chất lượng bảo dưỡng và sửa chữa hệ thống treo trên Toyota Vios và các dòng xe tương tự.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: GIỚI THIỆU CHUNG VỀ XE TOYOTA VIOS 1.1 Giới thiệu về xe Toyota Vios _ Toyota Vios là phiên bản Sedan cỡ nhỏ ra đời năm 2003 để thay thế cho dòng Soluna ở thị trường Đông Nam Á và Trung Quốc. Thế hệ Vios đầu tiên là một phần trong dự án hợp tác giữa các kĩ sư Thái Lan và những nhà thiết kế Nhật của Toyota được sản xuất tại nhà máy Toyota Gateway, tỉnh Chachoengsao, Thái Lan. Với sự ra đời của Vios thế hệ thứ 2 năm 2007, Toyota bắt đầu cho dòng xe này tiến quân sang các thị trường khác ngoài châu Á, thay thế chiếc Toyota Soluna, một mẫu subcompact bình dân hơn Toyota Corolla và Toyota Camry trong khu vực Đông Nam Á.1/ Xe Toyota Vios Thế hệ đầu tiên : 2003-2007 _ Kiểu thiết kế 4 chỗ, động cơ ( 1. _ Phần lớn xe Toyota Vios ở khu vực Đông Nam Á là phiên bản 1.5L trừ ở đất nước Philippines sử dụng phiên bản 1.

_ Phiên bản đầu tiên của Vios được chế tạo dựa trên mẫu Toyota Platz. Nhờ một số cải tiến về ngoại thất, những chiếc Vios mang một dáng vẻ khác biệt, đặc biệt là với phiên bản 2006. Phiên bản này được chỉnh sửa đáng kể với lưới tản nhiệt, đèn pha, đèn hậu được làm mới cùng vành đúc và nội thất mới. Thế hệ thứ 2 : từ 2007 đến nay Trang 7 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT _ Kiểu thiết kế 4 chỗ, động cơ chỉ còn phiên bản 1.5L _ Chiếc Toyota Vios mới là sự tái hiện lại mẫu Toyota Belta sedan trình làng tháng 11/2005.

Toyota Belta còn có tên gọi khác là Toyota Yaris (tên này chỉ có ở Mỹ, Nhật và Australia), Toyota Echo (tên gọi tại Canada) và Toyota Vitz. Nếu Vios chỉ có phiên bản sedan thì Belta có thêm phiên bản hachtback. _ Xe Vios 2007 có kích thước lớn hơn xe đời cũ. Trang bị an toàn và tiện nghi có nhiều cải tiến.

Về ngoại thất, thay đổi lớn nhất là lưới tản nhiệt có cấu trúc hình chữ V, cụm đèn hậu nhô ra ngoài, đèn xi-nhan tích hợp trên gương (gương có thể gập lại khi không sử dụng), vành hợp kim thiết kế mới. Tên thông số Đơn vị Giá trị Toyota Vios Toyota Vios 1.5L ( 1NZ-FE ) Hộp số 4 số tự động 5 số tay Kích thước tổng thể ( mm 4300 x 1700 x 1460 dài x cao x rộng ) Kích thước nội thất mm 1965 x 1390 x 1200 Chiều dài cơ sở mm 250 Chiều rộng cơ sở ( mm 1470/1460 trước, sau ) Khoảng sáng gầm xe mm 150 Trọng lượng không tải kg 1055-1110 1030-1085 Trang 8 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT Trọng lượng toàn tải kg 1520 1495 Hệ thống phanh Trước Đĩa thông gió sau Đĩa Vỏ và mâm xe 185/60R15 Mâm đúc Trang 9 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT 1.2 Thông số kĩ thuật 1.1 Động cơ 1NZ-FE (DOHC 16 xúp páp với VVT-i) _ Động cơ sử dụng trên xe Toyota Vios là loại động cơ xăng 4 kỳ, với 4 xy lanh đặt thẳng hàng, thứ tự làm việc 1- 3- 2- 4. Động cơ sử dụng trục cam q1(VVT- i), giúp cho xe tiết kiệm nhiên liệu và bảo vệ môi trường. _ Công suất tối đa: 107 HP / 6000 rpm.

_ Mô men xoắn tối đa: 144 Nm / 4200 rpm. _ Tỉ số nén: 10,5:1. _ Mức tiêu hao nhiên liệu: 5,5L/100 Km (trong điều kiện thử nghiệm). _ Hệ thống cung cấp nhiên liệu: xe Toyota Vios sử dụng hệ thống phun xăng điện tử đa điểm (MPI) với các loại xăng có chỉ số octan là RON 95, 92, 87, 83.

Dung tích bình xăng là 42 lít. _ Hệ thống làm mát: hệ thống làm mát bằng nước theo phương pháp tuần hoàn cưỡng bức nhờ bơm nước. _ Hệ thống bôi trơn: theo nguyên lý hoạt động hỗn hợp bao gồm bôi trơn cưỡng bức kết hợp với vung té. Xe sử dụng các loại dầu bôi trơn như: SAE 5W30, SAE 10W30, SAE 15W40.2 Hệ thống truyền lực _ Ly hợp: Loại 1 đĩa ma sát khô, thường đóng , có lò xo ép hình đĩa, dẫn động cơ khí kiểu cáp.

Ở loại ly hợp này sử dụng lò xo dạng đĩa hình côn từ đó có thể tận dụng kết cấu này để đóng mở ly hợp mà không cần phải có đòn mở riêng. Mặt đáy của lò xo được tì trực tiếp vào đĩa ép, phần giữa của lò xo được liên kết với vỏ. Mặt đỉnh của lò xo sẽ được sử dụng để mở ly hợp khi bạc mở ép lên nó. Trang 10 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT _ Hộp số: + Đối với phiên bản 1.5G là tự động 4 cấp.

+ Đối với phiên bản 1.5E là hộp số thường 5 cấp. _ Truyền lực chính và vi sai: Đây là loại xe du lịch động cơ và hộp số đặt ngang, cầu trước chủ động nên cặp bánh răng truyền lực chính và vi sai cũng được bố trí luôn trong cụm hộp số. Xe Toyota Vios sử dụng truyền lực chính một cấp, bánh răng trụ răng nghiêng.3 Hệ thống phanh _ Hệ thống phanh xe Toyota Vios bao gồm hệ thống phanh chân và phanh dừng (phanh tay). _ Hệ thống phanh chân có dẫn dộng phanh thuỷ lực trợ lực chân không hai dòng chéo nhau, sử dụng cơ cấu phanh đĩa ở cả bánh trước và bánh sau.

_ Bộ trợ lực phanh và xi lanh chính được ghép với nhau thành một khối. Ty đẩy của bàn đạp phanh trước khi tác dụng vào pittông trong xi lanh chính có liên hệ với van phân phối của bộ cường hoá nên khi phanh lực tác dụng lên pittông xi lanh chính bao gồm cả lực của người lái và lực của bộ trợ lực phanh. _ Xe Toyota Vios còn được trang bị hệ thống chống bó cứng phanh ABS, với cơ chế phân bố lực phanh điện tử EBD, giúp bánh xe không bị bó cứng và ổn định ngay cả khi phanh gấp trên đường trơn trượt.4 Hệ thống lái _ Hệ thống lái trên xe Toyota Vios là hệ thống lái cơ khí với tay lái trợ lực thủy lực, giúp tay lái nhẹ hơn khi chạy xe ở tốc độ thấp và trở lại mức bình thường khi xe chạy ở tốc độ cao. _ Hệ thống lái xe Toyota Vios bao gồm cơ cấu lái, dẫn động lái, và trợ lực lái.

Trang 11 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT _ Cơ cấu lái loại bánh răng trụ thanh răng, trong đó thanh răng làm luôn chức năng của thanh lái ngang trong hình thang lái. _ Dẫn động lái gồm có: vành tay lái, vỏ trục lái, trục lái, truyền động các đăng, thanh lái ngang, cam quay và các khớp nối. _ Trợ lực lái gồm các bộ phận cơ bản: bơm dầu, van phân phối và xi lanh lực. _ Bán kính quay vòng: Bán kính quay vòng tối thiểu 4,9 m.5 Phần vận hành Hệ thống treo trên xe bao gồm treo trước và treo sau _ Treo trước là hệ thống treo độc lập kiểu nến (mcpherson), kích thước đòn treo trên của hệ thống treo này giảm về bằng 0.

Còn đầu trong của đòn treo dưới được liên kết bản lề với dầm ôtô, đầu ngoài liên kết với trục khớp nối dẫn hướng mà điểm liên kết nằm trên đường tâm của trụ xoay đứng. Đầu trên của giảm chấn ống thuỷ lực được liên kết với gối tựa trên vỏ ôtô. Phần tử đàn hồi là lò xo được đặt một đầu tì vào tấm chặn trên vỏ giảm chấn còn một đầu tì vào gối tựa trên vỏ ôtô. Trên xe Toyota Vios vì đòn treo dưới chỉ gồm một thanh nén nên có bố trí thêm một thanh giằng ổn định.

Ngoài ra đây là bánh xe dẫn hướng nên trụ đứng là vỏ giảm chấn có thể quay quanh trục của nó khi xe quay vòng. _ Treo sau là hệ thống treo phụ thuộc phần tử đàn hồi lò xo trụ, vì lò xo trụ chỉ có khả năng chịu lực theo phương thẳng đứng nên ngoài lò xo trụ phải bố trí các phần tử hướng. _ Lốp xe gồm 4 lốp chính và 1 lốp dự phòng, kích thước lốp xe 185/60R15. _ Các bộ phận chính đều được lắp đặt trên vỏ xe nên đặc điểm chịu lực của xe là vỏ chịu lực.

Trang 12 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT 1.6 Hệ thống điện _ Điện áp mạng: 12 V. _ Động cơ khởi động: kiểu SD 80, công suất 0,8 KW. _ Ắc quy(mf): 12V- 35Ah. _ Hệ thống đánh lửa trực tiếp (DIS).

_ Hệ thống đèn chiếu sáng và đèn báo hiệu bao gồm: đèn pha, đèn si nhan, đèn phanh, đèn sương mù, đèn soi biển số, đèn trần trong xe, đèn báo áp suất dầu, đèn báo nạp ắc quy, đèn báo mức xăng thấp. _ Hệ thống thông gió, sưởi ấm, điều hoà nhiệt độ, bộ gạt nước, rửa kính. _ Hệ thống âm thanh gồm có radio, cassette và dàn loa. Trang 13 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT 1.3 Tổng quan về hệ thống treo trên xe Toyota Vios Hình 1.2/ Cấu tạo hệ thống treo _ Trong ôtô thông thường sử dụng chủ yếu hai hệ thống treo phụ thuộc và độc lập, hầu hết ở các hệ thống treo phụ thuộc đầu trước nhíp nối với khung bằng khớp cố định, nhíp đặt dọc thường làm bộ phận dẫn hướng truyền lực đẩy hoặc lực phanh lên khung.

Hệ thống treo phụ thuộc được sử dụng rộng rãi ở các ôtô vận tải, hành khách và một số ôtô du lịch. Còn hệ thống treo độc lập sử dụng khá nhiều ở ôtô du lịch và một số loạ ôtô vận tải đời mới. _ Ưu điểm của hệ thống treo phụ thuộc là đơn giản về kết cấu, trong khi đó vẫn đảm bảo được yêu cầu êm dịu cần thiết của ôtô nhất là những ôtô có tốc độ chuyển động không lớn. Còn hệ thống treo độc lập có ưu điểm chủ yếu là tăng được khá nhiều tính êm dịu của ôtô khi chuyển động ở các điều kiện đường xá khác nhau, nhưng nó có kết cấu phức tạp nên gía thành cao nó được áp dụng cho các loại xe có vận tốc lớn, hiện đại.

_ Hệ thống treo nao đi nữa thì cũng bao gồm có 3 bộ phận chính dưới đây: + Bộ phận đàn hồi. + Bộ phận giảm chấn. + Bộ phận ổn định và thanh dẫn hướng. Trang 14 LUẬN VĂN TỐT NGHIỆP PHẠM TIẾN ĐẠT 1.1 Sự dao động và độ êm khi chạy xe : _ Khối lượng được treo và không được treo Thân xe được đỡ bằng các lò xo, khối lượng của than,… Đặt trên lò xo là “khối lượng được treo”.

Và tổng quan với khối lượng được treo càng lớn thì xe chạy càng êm, vì với khối lượng càng lớn xe càng ít khả năng bị xóc nảy. Ngược lại với khối lượng không được treo càng lớn thì càng dễ làm cho xe bị xóc nảy lên.
