Giới thiệu dự án

Tình trạng biến đổi khí hậu toàn cầu kết hợp với các hoạt động khai thác thủy điện quy mô lớn ở thượng nguồn sông Mê Kông đã làm suy giảm lưu lượng nước đổ về hạ lưu từ 20% đến 40% so với mức trung bình nhiều năm. Tại Việt Nam, hiện tượng hạn hán và xâm nhập mặn tại các tỉnh ven biển Đồng bằng sông Cửu Long (Bến Tre, Tiền Giang, Sóc Trăng, Trà Vinh, Cà Mau, Kiên Giang và một phần TP. Hồ Chí Minh) ngày càng diễn biến phức tạp, khiến độ mặn ăn sâu vào các hệ thống kênh rạch nội đồng, đe dọa nghiêm trọng đến an ninh nguồn nước sinh hoạt và canh tác nông nghiệp.

Khử mặn nước lợ (nồng độ tổng chất rắn hòa tan TDS < 10 g/L) là yêu cầu cấp thiết. Các công nghệ truyền thống như thẩm thấu ngược (RO - Reverse Osmosis) và chưng cất nhiệt đa hiệu ứng (MED) bộc lộ nhiều nhược điểm lớn khi xử lý nước lợ: tiêu hao năng lượng cao ($1.5 - 3.0 \text{ kWh/m}^3$), chi phí vận hành đắt đỏ, dễ tắc nghẽn màng do áp suất làm việc lớn ($15 - 60 \text{ bar}$) và thải ra lượng nước muối đậm đặc gây ô nhiễm môi trường. Trong bối cảnh đó, công nghệ khử ion điện dung (Capacitive Deionization - CDI) nổi lên như một giải pháp xử lý nước lợ tiết kiệm năng lượng ($< 1.0 \text{ kWh/m}^3$) nhờ cơ chế giữ lại ion muối thay vì tách toàn bộ phân tử nước ra khỏi dung dịch.

Tuy nhiên, các hệ thống CDI truyền thống sử dụng điện cực carbon thuần túy (than hoạt tính, carbon aerogel) bị giới hạn bởi dung lượng hấp phụ muối thấp, hiệu suất dòng điện suy giảm do hiệu ứng co-ion expulsion (đẩy ion đồng điện tích) và kém ổn định trong chu kỳ dài. Đồ án khóa luận tốt nghiệp "Chế tạo composite CA/TiO2 ứng dụng trong công nghệ khử mặn điện dung" tập trung giải quyết bài toán cốt lõi này thông qua việc tổng hợp vật liệu lai nano composite giữa Carbon Aerogel (CA) và Titanium Dioxide ($\text{TiO}_2$ pha anatase), nhằm tối ưu hóa diện tích bề mặt tiếp xúc, tăng cường tính thấm ướt và gia tăng dung lượng khử mặn nhờ kết hợp đồng thời cơ chế hấp phụ lớp điện kép (Electrical Double Layer - EDL) và phản ứng lưu trữ giả điện dung Faradaic.

Mục tiêu nghiên cứu cụ thể

  1. Tổng hợp thành công vật liệu nano $\text{TiO}_2$ pha anatase độ tinh khiết cao bằng phương pháp sol-gel từ tiền chất Titanium (IV) isopropoxide (TTIP).
  2. Chế tạo màng điện cực composite $\text{CA/TiO}_2$-30 (tỷ lệ 30 wt% $\text{TiO}_2$) trên đế dẫn điện graphite bằng kỹ thuật Doctor-blade với độ dày kiểm soát $150 \ \mu\text{m}$.
  3. Phân tích chi tiết đặc trưng cấu trúc, hình thái và tính chất điện hóa của vật liệu thông qua các phép đo chuẩn: XRD, Raman, SEM, EDX, TGA, CV và EIS.
  4. Đánh giá hiệu năng khử mặn thực nghiệm trên hệ module HCDI (Hybrid CDI) dòng chảy tuần hoàn (batch-mode), xác định các thông số vận hành tối ưu (điện thế, nồng độ dung dịch cấp, động học hấp phụ).

Phạm vi và giới hạn nghiên cứu

  • Vật liệu: Tập trung vào hệ composite Carbon Aerogel biến tính với nano $\text{TiO}_2$ ở tỷ lệ 30 wt% phối trộn chất kết dính polymer PVA/GA.
  • Môi trường khảo sát: Nước lợ nhân tạo với dung dịch muối $\text{NaCl}$ ở các dải nồng độ từ $200 \ \text{ppm}$ đến $1200 \ \text{ppm}$.
  • Điện thế vận hành: Khảo sát trong ngưỡng an toàn điện hóa $1.0\text{V} - 1.6\text{V}$ nhằm hạn chế phản ứng điện phân phân hủy nước.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí so sánh Thẩm thấu ngược (RO) Điện phân màng (Electrodialysis) CDI truyền thống (Carbon thuần) HCDI Composite CA/TiO2 (Đồ án)
Cơ chế phân tách Màng bán thấm áp suất cao Di chuyển ion qua màng chọn lọc Tích tụ ion lớp điện kép (EDL) Lai ghép: EDL + Giả điện dung Faradaic
Áp suất vận hành Rất cao ($15 - 60 \text{ bar}$) Khí quyển Áp suất thấp / khí quyển ($< 1 \text{ bar}$) Áp suất thấp / dòng chảy tự nhiên ($< 1 \text{ bar}$)
Tiêu hao năng lượng $2.5 - 4.5 \text{ kWh/m}^3$ $1.5 - 2.5 \text{ kWh/m}^3$ $0.8 - 1.2 \text{ kWh/m}^3$ $0.4 - 0.7 \text{ kWh/m}^3$
Dung lượng khử mặn (SAC) Không áp dụng Phụ thuộc mật độ dòng Thấp - trung bình ($10 - 15 \text{ mg/g}$) Cao ($24.7 - 24.9 \text{ mg/g}$)
Nguy cơ tắc nghẽn màng Nghiêm trọng do cặn khoáng Trung bình Thấp Rất thấp (tự làm sạch qua đảo cực)
Chi phí hóa chất bảo dưỡng Cao (Antiscalant, CIP axit/kiềm) Trung bình Rất thấp Gần như bằng 0

Phân tích yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must Have (Bắt buộc phải có):
    • Cấu trúc tinh thể $\text{TiO}_2$ đồng nhất ở pha anatase (không lẫn pha rutile gây giảm hoạt tính).
    • Khả năng phân tán hạt $\text{TiO}_2$ kích thước nano ($< 30 \ \text{nm}$) bám dính chắc chắn trên khung xốp 3D của Carbon Aerogel.
    • Dung lượng hấp phụ muối ($\text{SAC}$) vượt ngưỡng $20 \ \text{mg/g}$ tại điện thế làm việc $1.4\text{V}$.
  • Should Have (Nên có):
    • Màng điện cực graphite có độ bền cơ học cao, không bị bong tróc lớp composite trong dòng chảy tuần hoàn $30 \ \text{mL/phút}$.
    • Cửa sổ thế điện hóa mở rộng đạt $0 - 1.0\text{V}$ trên hệ 3 điện cực mà không phát sinh đỉnh phân hủy phụ.
  • Could Have (Có thể có):
    • Khả năng duy trì dung lượng khử mặn trên 90% sau hơn 100 chu kỳ sạc/xả liên tục.
    • Tích hợp cảm biến đo độ dẫn điện online kết nối ghi dữ liệu thời gian thực.
  • Won't Have (Chưa thực hiện trong phạm vi đồ án):
    • Triển khai thử nghiệm thực địa trên nguồn nước biển độ mặn cao ($> 35 \ \text{g/L}$).

Thiết kế hệ thống thực nghiệm HCDI

Technology Stack và thiết bị đo kiểm

  • Hóa chất tinh khiết: Titanium (IV) isopropoxide ($\text{TTIP} \ge 97%$, Sigma-Aldrich), Propan-2-ol ($\text{IPA} \ge 99.5%$, Xilong), Carbon Aerogel chuẩn thương mại, Carbon black dẫn điện (Super P), keo Polyvinyl Alcohol/Glutaraldehyde ($\text{PVA/GA}$).
  • Thiết bị phân tích cấu trúc:
    • Máy nhiễu xạ tia X: Unisantis XMD-300 (bước sóng $\text{Cu-K}\alpha, \ \lambda = 0.154 \ \text{nm}$, góc quét $2\theta: 10^\circ - 70^\circ$).
    • Phần mềm xử lý tinh thể: X'pert HighScore Plus v3.0 và Celref v3.0.
    • Máy quang phổ vi Raman: Renishaw RM 2000 (nguồn kích thích laser bán dẫn bước sóng $633 \ \text{nm}$).
    • Kính hiển vi điện tử quét phát xạ trường: FE-SEM JSM-7500F (điện thế gia tốc $10 \ \text{kV}$).
    • Phổ tán sắc năng lượng tia X: EDX JED-2300 JEOL.
    • Phân tích nhiệt đồng thời: Labsys TG/DSC Setaram (tốc độ gia nhiệt $10^\circ\text{C/phút}$ trong khí quyển thường).
  • Hệ thống đo điện hóa & khử mặn:
    • Thiết bị điện hóa đa năng: Gamry Interface 1010T và Metrohm Autolab PGSTAT302N.
    • Hệ 3 điện cực: Điện cực làm việc (WE: màng composite), điện cực so sánh (RE: $\text{Ag/AgCl}$ trong $\text{KCl} \ 3.5\text{M}$), điện cực đối (CE: bản Platin).
    • Máy đo độ dẫn điện: Conductivity Meter Hanna HI5321.

Phương pháp nghiên cứu và quy trình kiểm soát chất lượng

Dự án được triển khai theo quy trình thực nghiệm 5 pha tuần tự:

  • Pha 1 (Tuần 1 - 3): Điều chế nano $\text{TiO}_2$ bằng phương pháp sol-gel kiểm soát thủy phân, nung định hình pha anatase ở $600^\circ\text{C}$ trong $2 \ \text{giờ}$.
  • Pha 2 (Tuần 4 - 6): Tối ưu hóa tỷ lệ phối trộn composite $\text{CA/TiO}_2$, phân tán bằng cối mã não và sóng siêu âm, quét màng Doctor-blade trên đế graphite ($150 \ \mu\text{m}$), sấy chân không $120^\circ\text{C}$ trong $10 \ \text{giờ}$.
  • Pha 3 (Tuần 7 - 10): Đo đạc cấu trúc tinh thể, phổ dao động phân tử, vi hình thái bề mặt và tính toán các thông số điện hóa (điện dung riêng $C_{sp}$, hệ số khuếch tán ion $D$).
  • Pha 4 (Tuần 11 - 14): Khảo sát khử mặn trên tế bào HCDI đơn tầng ở các mức điện áp ($1.0\text{V} - 1.6\text{V}$) và nồng độ $\text{NaCl}$ ($200 - 1200 \ \text{ppm}$).
  • Pha 5 (Tuần 15 - 16): Xử lý dữ liệu toán học, lập biểu đồ động học $\text{ASAR}$, đánh giá sai số và hoàn thiện báo cáo khoa học.

Implementation và kết quả

Quy trình tổng hợp và chế tạo màng điện cực

1. Tổng hợp hạt nano $\text{TiO}_2$ pha Anatase (Sol-Gel Route)

Tiến trình điều chế được kiểm soát chặt chẽ nhằm tạo mạng tinh thể có kích thước hạt đồng nhất:

  • Hòa tan $4.305 \ \text{mL}$ Titanium (IV) isopropoxide vào $15.0 \ \text{mL}$ dung môi propan-2-ol trên máy khuấy từ không gia nhiệt ($500 \ \text{vòng/phút}$) tại nhiệt độ phòng ($25^\circ\text{C}$).
  • Nhỏ từ từ từng giọt $7.5 \ \text{mL}$ nước cất hai lần vào hỗn hợp phản ứng. Phản ứng thủy phân và ngưng tụ diễn ra theo phương trình: $$\text{Ti(OC}_3\text{H}_7)_4 + 4\text{H}_2\text{O} \longrightarrow \text{Ti(OH)}_4 + 4\text{C}_3\text{H}_7\text{OH}$$ $$\text{Ti(OH)}_4 \longrightarrow \text{TiO}_2 \cdot x\text{H}_2\text{O} + (2-x)\text{H}_2\text{O}$$
  • Tiếp tục khuấy đồng thể trong $45 \ \text{phút}$ cho đến khi chuyển hoàn toàn sang trạng thái gel trắng đục.
  • Sấy mẫu gel trong tủ sấy đối lưu ở $100^\circ\text{C}$ trong $12 \ \text{giờ}$ để bay hơi dung môi hữu cơ.
  • Nghiền mịn khối bột khô và tiến hành nung thiêu kết trong lò nung ở $600^\circ\text{C}$ với tốc độ nâng nhiệt $5^\circ\text{C/phút}$ trong thời gian $2 \ \text{giờ}$ nhằm chuyển hóa hoàn toàn pha vô định hình sang pha tinh thể anatase.
  • Rửa sạch sản phẩm bằng nước cất qua hệ lọc hút chân không và sấy khô ở $100^\circ\text{C}$ trong $6 \ \text{giờ}$.

2. Kỹ thuật gia công màng điện cực $\text{CA/TiO}_2$-30

  • Chuẩn bị đế dẫn điện: Bản graphite kích thước $200 \times 300 \ \text{mm}$ được tẩy rửa siêu âm tuần tự trong ethanol và acetone ($15 \ \text{phút/dung môi}$), sấy chân không ở $100^\circ\text{C}$ trong $1 \ \text{giờ}$.
  • Phối trộn vật liệu: Cân hỗn hợp gồm Carbon Aerogel ($60 \ \text{wt}%$), nano $\text{TiO}_2$ ($30 \ \text{wt}%$) và Carbon Black Super P ($10 \ \text{wt}%$). Nghiền đồng nhất trong cối mã não trong $30 \ \text{phút}$.
  • Bổ sung hệ chất kết dính: Nhỏ từ từ dung dịch keo $\text{PVA } 6% / \text{GA}$ (tỷ lệ thể tích $95:5$) vào cối, trộn đều tạo thành hệ huyền phù sệt (slurry) có độ nhớt phù hợp.
  • Tráng màng Doctor-blade: Cố định tấm graphite trên bàn hút chân không phẳng, sử dụng thước gạt căn chỉnh khe hở $100 \ \mu\text{m}$, kéo đều tay tạo lớp màng ướt có độ dày $150 \ \mu\text{m}$.
  • Ổn định nhiệt: Để khô tự nhiên ở nhiệt độ phòng $30 \ \text{phút}$, sau đó sấy đóng rắn trong tủ sấy chân không ở $120^\circ\text{C}$ trong $10 \ \text{giờ}$. Khối lượng vật liệu hoạt tính trên mỗi bản điện cực thử nghiệm đạt $m = 0.0201 \ \text{g}$.
                               CÁC MÔ HÌNH TOÁN HỌC VÀ THUẬT TOÁN ĐIỆN HÓA

1. Phương trình Scherrer (Xác định kích thước tinh thể nano D):
   D = (K * λ) / (β * cosθ)
   Trong đó: K = 0.9 (hệ số dạng hạt cầu), λ = 0.154 nm (bước sóng Cu-Kα),
             β: độ rộng vạch nhiễu xạ tại nửa chiều cao cực đại (FWHM, rad), θ: góc nhiễu xạ Bragg.

2. Điện dung riêng từ đường cong quét thế vòng (Cyclic Voltammetry - CV):
   C_sp = (∫ I dE) / (2 * m * v * ΔE)
   Trong đó: ∫ I dE: tích phân diện tích đường cong CV, m: khối lượng điện cực hoạt động (g),
             v: tốc độ quét thế (V/s), ΔE: cửa sổ quét thế hoạt động (V).

3. Hệ số khuếch tán ion từ phổ tổng trở điện hóa (EIS - Warburg Impedance):
   D = (R^2 * T^2) / (2 * A^2 * n^4 * F^4 * c^2 * σ^2)
   Trong đó: R = 8.314 J/(mol·K), T: nhiệt độ tuyệt đối (K), A: diện tích tiếp xúc điện cực (cm²),
             n = 1 (số electron trao đổi ion Na+), F = 96485 C/mol, c: nồng độ ion,
             σ: hệ số góc Warburg từ đồ thị trở kháng Z_real theo ω^(-1/2).

4. Khả năng hấp phụ muối (Salt Adsorption Capacity - SAC):
   SAC = ((C_0 - C_t) * V) / m
   Trong đó: C_0, C_t: nồng độ muối NaCl ban đầu và tại thời điểm t (mg/L),
             V: tổng thể tích dung dịch muối tuần hoàn (L), m: khối lượng chất hoạt tính điện cực (g).

5. Tốc độ hấp phụ muối trung bình (Average Salt Adsorption Rate - ASAR):
   ASAR = SAC / t  (đơn vị: mg/(g·phút))

Kết quả kiểm định đặc tính cấu trúc và hình thái

Phân tích nhiễu xạ tia X (XRD)

Giản đồ XRD của mẫu $\text{TiO}_2$ nung $600^\circ\text{C}$ và composite $\text{CA/TiO}_2$-30 thể hiện các đỉnh nhiễu xạ sắc nét tại các góc $2\theta = 25.01^\circ, 37.80^\circ, 48.05^\circ, 53.89^\circ, 55.08^\circ, 62.69^\circ$, tương ứng hoàn hảo với các mặt mạng tinh thể $(101), (004), (200), (105), (211), (204)$ của pha $\text{TiO}_2$ anatase theo thẻ chuẩn quốc tế ICSD-01-089-4921. Mẫu không xuất hiện bất kỳ đỉnh đặc trưng nào của pha rutile ($2\theta = 27.4^\circ$), khẳng định độ tinh khiết pha tuyệt đối.

Mẫu vật liệu Thông số mạng $a$ (Å) Thông số mạng $c$ (Å) Thể tích ô mạng $V$ (ų) Kích thước tinh thể $D_{(101)}$ (nm)
Chuẩn ICSD 01-089-4921 3.7842 9.5146 136.25 -
$\text{TiO}_2$ tinh khiết 3.8232 9.2260 137.73 23.0
$\text{CA/TiO}_2$-30 3.7918 9.4929 136.48 18.5

Nhận xét: Kích thước tinh thể nano của $\text{TiO}_2$ trong composite thu nhỏ xuống còn $18.5 \ \text{nm}$ do sự hiện diện của mạng khung Carbon Aerogel đã hạn chế sự kết tụ và tái định xứ tinh thể trong quá trình xử lý nhiệt.

Cường độ XRD (a.u.)
  10°                            25.01°              48.05°      53.89° 55.08°   70°

Phân tích phổ vi Raman

Phổ Raman của mẫu $\text{TiO}2$ xác nhận cấu trúc anatase đối xứng nhóm không gian $D{4h}^{19} \ (I4_1/amd)$ với 4 mode dao động quang học tích cực: $E_g(1) \ (138 \ \text{cm}^{-1})$, $B_{1g} \ (393 \ \text{cm}^{-1})$, $A_{1g} + B_{1g} \ (514 \ \text{cm}^{-1})$ và $E_g(2) \ (638 \ \text{cm}^{-1})$. Đỉnh sắc nhọn tại $393 \ \text{cm}^{-1}$ đại diện cho dao động uốn liên kết đối xứng $\text{Ti}-\text{O}-\text{Ti}$.

Trên phổ của composite $\text{CA/TiO}_2$-30, ngoài các mode dao động của $\text{TiO}_2$, xuất hiện 2 dải phổ rộng đặc trưng của vật liệu carbon ở vùng tần số cao:

  • D-band ($1350 \ \text{cm}^{-1}$): Đại diện cho dao động của carbon lai hóa $sp^3$, phản ánh mức độ khuyết tật cấu trúc và biên hạt xốp trong Carbon Aerogel.
  • G-band ($1590 \ \text{cm}^{-1}$): Đại diện cho dao động kéo dãn liên kết $C-C$ lai hóa $sp^2$ của mạng lưới graphitic dẫn điện.

Hình thái học SEM và thành phần nguyên tố EDX

  • Ảnh SEM: Mẫu $\text{TiO}_2$ sol-gel gồm các hạt dạng hình cầu kích thước $200 - 700 \ \text{nm}$ kết tụ dạng chùm. Khi phối trộn tạo composite $\text{CA/TiO}_2$-30, các chùm hạt nano $\text{TiO}_2$ phân tán phủ đều, bám sâu vào các hốc rỗng mao quản 3D (mesopores $2-50 \ \text{nm}$ và macropores $>50 \ \text{nm}$) của khung Carbon Aerogel, tạo diện tích tiếp xúc điện ly liên tục.
  • Phổ phổ EDX: Xác nhận sự hiện diện của các nguyên tố chính gồm $\text{Ti}$ ($34.2 \ \text{wt}%$), $\text{O}$ ($41.5 \ \text{wt}%$) và $\text{C}$ ($24.3 \ \text{wt}%$). Không phát hiện tín hiệu tạp chất kim loại lạ, khẳng định độ sạch quang hóa của mẫu.

Phân tích nhiệt trọng lượng (TGA)

  • $\text{TiO}_2$ nguyên bản: Giảm $2.7%$ khối lượng trong khoảng $35 - 105^\circ\text{C}$ (bay hơi ẩm hấp phụ vật lý bề mặt) và giảm tiếp $4.03%$ ở $165 - 960^\circ\text{C}$ do quá trình khử ngưng tụ các nhóm hydroxyl tự do ($-\text{OH}$) liên kết trên bề mặt.
  • Composite $\text{CA/TiO}_2$-30: Giai đoạn 1 ($35 - 110^\circ\text{C}$) mất $5.5%$ khối lượng do khử ẩm mao quản; giai đoạn 2 ($300 - 600^\circ\text{C}$) sụt giảm mạnh $\sim 75%$ khối lượng do phản ứng cháy oxy hóa hoàn toàn khung Carbon Aerogel trong không khí thành $\text{CO}_2$, để lại phần tro cặn oxide $\text{TiO}_2$ bền nhiệt.

Đánh giá tính chất điện hóa và hiệu năng khử mặn

Đặc tính điện hóa (CV & EIS)

  • Đường cong CV (Cyclic Voltammetry): Trong dung dịch điện ly $\text{Na}_2\text{SO}_4 \ 1\text{M}$ tại các tốc độ quét $5 - 20 \ \text{mV/s}$, đường quét thế vòng của $\text{CA/TiO}_2$-30 trong cửa sổ thế $0 - 1.0\text{V}$ (so với $\text{Ag/AgCl}$) có dạng hình chữ nhật gần như đối xứng lý tưởng, chứng minh cơ chế tích điện lớp điện kép (EDL) nhanh chóng và tính thuận nghịch điện hóa vượt trội. Khi quét vượt quá $1.4\text{V}$, đường cong bị méo do xuất hiện phản ứng phân hủy nước.
  • Độ dốc khuếch tán Warburg & Hệ số khuếch tán ($D$): Đường cong Nyquist từ phổ EIS cho thấy mẫu composite $\text{CA/TiO}_2$-30 có góc nghiêng đuôi phổ ở vùng tần số thấp dốc đứng nhất (tiến gần góc $90^\circ$), chứng minh trở kháng khuếch tán ion rất nhỏ.
    • Hệ số khuếch tán ion $\text{Na}^+$ của $\text{TiO}_2$ đơn lẻ: $D = 5.52 \times 10^{-9} \ \text{cm}^2/\text{s}$.
    • Hệ số khuếch tán ion $\text{Na}^+$ của composite $\text{CA/TiO}_2$-30: $D = 4.73 \times 10^{-8} \ \text{cm}^2/\text{s}$ (tăng gấp $\mathbf{8.57}$ lần so với $\text{TiO}_2$ thuần).
Dung lượng hấp phụ SAC (mg/g)
   0                1.0V        1.2V        1.4V        1.6V

Hiệu năng khử mặn thực nghiệm trên module HCDI

Khảo sát hệ thống tế bào HCDI bất đối xứng ($\text{Anode: CA/TiO}_2\text{-30 } | \ \text{Cathode: CA}$) trong dung dịch $\text{NaCl } 200 \ \text{ppm}$, thể tích $30 \ \text{mL}$, lưu lượng bơm tuần hoàn $30 \ \text{mL/phút}$:

  1. Tối ưu hóa điện thế vận hành:
    • Tại $1.0\text{V}$: $\text{SAC} = 14.2 \ \text{mg/g}$.
    • Tại $1.2\text{V}$: $\text{SAC} = 19.8 \ \text{mg/g}$.
    • Tại $1.4\text{V}$: $\text{SAC}$ đạt cực đại $\mathbf{24.7 - 24.9 \ \text{mg/g}}$, độ dẫn điện dung dịch giảm liên tục và đạt trạng thái bão hòa hấp phụ sau $40 - 60 \ \text{phút}$.
    • Tại $1.6\text{V}$: $\text{SAC}$ suy giảm xuống còn $18.5 \ \text{mg/g}$ do hiện tượng sinh bọt khí $\text{O}_2/\text{H}_2$ từ phản ứng điện phân nước cản trở sự tiếp xúc ion lên bề mặt vật liệu.
  2. Ảnh hưởng của nồng độ muối ban đầu: Khi tăng nồng độ $\text{NaCl}$ từ $200 \ \text{ppm}$ lên $400, 800, 1000, 1200 \ \text{ppm}$, tốc độ hấp phụ muối ban đầu tăng nhanh do mật độ ion cao làm giảm điện trở dung dịch, tuy nhiên dung lượng khử mặn bão hòa trên mỗi gam điện cực ($\text{SAC}$) có xu hướng tiệm cận giới hạn dung lượng lưu trữ điện tích tự nhiên của composite.

Đổi mới và đóng góp

Đột phá khoa học và công nghệ

  1. Hiệu ứng hiệp đồng đa cơ chế (Synergistic EDL - Faradaic Coupling): Khắc phục triệt để nhược điểm dẫn điện kém của $\text{TiO}_2$ bán dẫn và dung lượng tích điện giới hạn của Carbon Aerogel. Khung carbon xốp 3D đóng vai trò "đại lộ dẫn điện" truyền electron nhanh chóng, trong khi các tâm nano $\text{TiO}_2$ anatase phân tán đóng vai trò "trạm bẫy ion" thông qua phản ứng xen cài/chiết tách thuận nghịch ion $\text{Na}^+$ dựa trên cặp oxy hóa khử $\text{Ti}^{4+}/\text{Ti}^{3+}$: $$\text{TiO}_2 + x\text{Na}^+ + x e^- \longleftrightarrow \text{Na}_x\text{TiO}_2$$
  2. Nâng cao tính ưa nước (Hydrophilicity Improvement): Bề mặt $\text{TiO}_2$ giàu nhóm hydroxyl tự nhiên giúp giảm góc tiếp xúc của nước với màng carbon từ $>90^\circ$ xuống dưới $35^\circ$, cho phép dung dịch nước lợ dễ dàng thâm nhập sâu vào các mao quản siêu nhỏ mà không cần sử dụng áp lực dòng lớn.

So sánh đối chuẩn với các nghiên cứu công bố

Tác giả & Năm công bố Hệ vật liệu điện cực Nồng độ dung dịch thử nghiệm Điện thế làm việc Dung lượng hấp phụ muối (SAC) Mức cải thiện của đồ án
Barakat et al. (2014) Sợi nano $\text{TiO}_2$ / Than hoạt tính (AC) $\text{NaCl } 292 \ \text{ppm}$ $1.2\text{V}$ $17.00 \ \text{mg/g}$ Tăng +45.3%
Lê Khắc Duyên et al. (2016) Carbon Aerogel thuần (CA) $\text{NaCl } 500 \ \text{ppm}$ $1.2\text{V}$ $21.41 \ \text{mg/g}$ Tăng +15.4%
Lưu Thế Anh et al. (2022) Vật liệu carbon đa tầng tổng hợp $\text{NaCl } 500 \ \text{ppm}$ $1.4\text{V}$ $25.30 \ \text{mg/g}$ Tương đương tối ưu
Đồ án này (2024) Composite $\text{CA/TiO}_2$-30 (Sol-gel) $\text{NaCl } 200 \ \text{ppm}$ $1.4\text{V}$ $\mathbf{24.7 - 24.9 \ \text{mg/g}}$ Đạt đỉnh tại nồng độ thấp

Ý nghĩa thực tiễn: Đồ án đạt được dung lượng $\text{SAC} \sim 24.9 \ \text{mg/g}$ ngay tại nồng độ muối thấp ($200 \ \text{ppm}$), đây là dải nồng độ mà các hệ điện cực carbon truyền thống thường hoạt động kém hiệu quả do lực dẫn động điện trường và độ dẫn ion trong nước thấp.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng điển hình tại Đồng bằng sông Cửu Long

  • Hệ thống lọc nước uống hộ gia đình nông thôn: Thiết kế module CDI 5 tầng điện cực nhỏ gọn ($200 \times 150 \times 100 \ \text{mm}$), vận hành trực tiếp từ nguồn pin năng lượng mặt trời $12\text{V DC}$ (hạ áp xuống $1.4\text{V}$ qua mạch buck chuyển đổi), công suất cấp $30 - 50 \ \text{L/giờ}$ nước uống đạt chuẩn QCVN 01-1:2018/BYT từ nguồn nước sông nhiễm mặn $1 - 3 \ \text{g/L}$.
  • Trạm cấp nước tập trung cho vườn cây ăn trái đặc sản: Xử lý nước tưới cục bộ cho các vùng chuyên canh sầu riêng, chôm chôm, bưởi da xanh tại Bến Tre, Tiền Giang (vốn là cây trồng rất nhạy cảm với ion $\text{Cl}^-$, yêu cầu độ mặn $< 0.5 \ \text{g/L}$).

Phân tích hiệu quả kinh tế và thời gian hoàn vốn (ROI)

  • Chi phí năng lượng: Để sản xuất $1 \ \text{m}^3$ nước ngọt từ nước lợ $2 \ \text{g/L}$, hệ thống HCDI tiêu thụ $\sim 0.6 \ \text{kWh}$ (tương đương $\approx 1.200 \ \text{VNĐ/m}^3$), tiết kiệm $65%$ chi phí điện năng so với máy lọc RO cùng công suất ($\approx 3.500 \ \text{VNĐ/m}^3$).
  • Tỷ lệ thu hồi nước ngọt: Đạt $85 - 90%$, lượng nước thải xả rửa điện cực chỉ chiếm $10 - 15%$ (hệ RO thường thải bỏ $40 - 50%$ nước cấp).
  • Thời gian hoàn vốn đầu tư (ROI): Ước tính từ $18 - 24 \ \text{tháng}$ đối với trạm cấp nước sinh hoạt quy mô $5 \ \text{m}^3/\text{ngày}$ nhờ cắt giảm chi phí thay màng định kỳ và tiêu hao điện năng.
                    LỘ TRÌNH TRIỂN KHAI VÀ THƯƠNG MẠI HÓA (ROADMAP)

Giai đoạn 1: Hoàn thiện phòng Lab (Tháng 01 - 06)
Giai đoạn 2: Phát triển Module Pilot 100 L/h (Tháng 07 - 12)
Giai đoạn 3: Thử nghiệm hiện trường tại Bến Tre (Tháng 13 - 18)
Giai đoạn 4: Chuyển giao công nghệ & Sản xuất quy mô lớn (Tháng 19+)

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  1. Sự kết tụ của hạt nano: Dù kích thước tinh thể đạt $18.5 \ \text{nm}$, các hạt $\text{TiO}_2$ sol-gel vẫn có xu hướng tạo thành các đám kết tụ kích thước $200 - 700 \ \text{nm}$, làm giảm một phần diện tích tiếp xúc hữu hiệu của mao quản carbon.
  2. Hiện tượng suy giảm điện thế làm việc: Khi vận hành trên $1.4\text{V}$, phản ứng điện phân nước sinh khí làm tăng áp suất nội module và gây oxy hóa dần bề mặt khung carbon sau thời gian dài.
  3. Phụ thuộc vào chất kết dính polymer: Hệ keo PVA/GA tuy tạo màng tốt nhưng có điện trở nội nhất định, làm tăng nhẹ điện trở truyền khối của toàn điện cực.

Đề xuất định hướng phát triển tiếp theo

  • Đa dạng hóa nền tảng Carbon: Thay thế một phần hoặc toàn bộ Carbon Aerogel bằng Graphene đa lớp (rGO) hoặc ống nano carbon đa vách (MWCNTs) nhằm tạo khung dẫn điện siêu tốc và diện tích bề mặt riêng cực đại ($> 1500 \ \text{m}^2/\text{g}$).
  • Kỹ thuật biến tính dị nguyên tử: Pha tạp Nitrogen (N-doping) hoặc Sulfur (S-doping) vào mạng lưới carbon để tăng cường mật độ điện tích tự do và cải thiện hơn nữa ái lực hấp phụ ion.
  • Phát triển hệ CDI dòng chảy điện cực (Flow-Electrode CDI - FCDI): Ứng dụng composite dạng huyền phù lỏng $\text{CA/TiO}_2$ tuần hoàn liên tục để khử mặn cho các nguồn nước có độ mặn cực cao ($> 10 - 20 \ \text{g/L}$) mà không bị giới hạn bởi hiện tượng bão hòa bề mặt.

Đối tượng hưởng lợi

Nhóm đối tượng Giá trị chuyển giao và Lợi ích định lượng
Sinh viên & Học viên Hóa học / Môi trường - Tiếp cận quy trình thực nghiệm sol-gel chuẩn hóa và kỹ thuật gia công màng Doctor-blade.
- Nắm vững phương pháp phân tích nâng cao: giải mã giản đồ XRD theo phương trình Scherrer, đo phổ vi Raman và tính toán động học $C_{sp}$, $D$ từ dữ liệu EIS.
Kỹ sư R&D & Nhà phát triển sản phẩm - Bộ thông số thực nghiệm đầy đủ về điện thế tối ưu ($1.4\text{V}$) và tỷ lệ pha trộn vật liệu ($30\text{ wt}% \ \text{TiO}_2$).
- Bản thiết kế tế bào HCDI bất đối xứng với hiệu suất hấp phụ cao phục vụ thiết kế module lọc nước thế hệ mới.
Doanh nghiệp xử lý nước & Môi trường - Công nghệ thay thế RO giúp cắt giảm $60%$ chi phí điện năng vận hành cho các dự án cấp nước lợ.
- Tăng tỷ lệ thu hồi nước sạch lên $90%$, giảm thiểu khối lượng nước thải muối thải ra môi trường.
Cộng đồng dân cư vùng hạn mặn - Giải pháp tiếp cận nguồn nước ngọt sinh hoạt ổn định, giá thành rẻ, bảo vệ sức khỏe và duy trì sản xuất nông nghiệp bền vững trước biến đổi khí hậu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để gia công màng điện cực $\text{CA/TiO}_2$ đạt độ bám dính cao là gì?

Đế dẫn điện graphite phải được xử lý siêu âm tẩy dầu mỡ bằng ethanol/acetone và sấy sạch chân không. Tỷ lệ hệ chất kết dính $\text{PVA } 6% / \text{GA}$ ($95:5 \ \text{v/v}$) cần được kiểm soát nghiêm ngặt để tạo liên kết ngang (cross-linking) bền vững giữa khung polymer với hạt carbon và $\text{TiO}_2$, sau đó sấy đóng rắn ở $120^\circ\text{C}$ trong $10 \ \text{giờ}$ để màng không bị rã khi ngâm trong dòng nước lưu tốc lớn.

2. Tại sao điện thế vận hành của hệ thống HCDI lại được giới hạn tối ưu ở mức $1.4\text{V}$?

Về mặt nhiệt động lực học, thế phân hủy của nước là $1.23\text{V}$, nhưng do hiện tượng quá thế (overpotential) trên màng điện cực carbon, quá trình điện phân nước thực tế thường bắt đầu diễn ra mạnh ở thế $> 1.4\text{V}$. Tại $1.4\text{V}$, dung lượng hấp phụ $\text{SAC}$ đạt đỉnh ($24.9 \ \text{mg/g}$). Nếu nâng lên $1.6\text{V}$, phản ứng sinh khí $\text{O}_2$ và $\text{H}_2$ sẽ tạo bọt khí che lấp các lỗ xốp, gây sụt giảm $\text{SAC}$ xuống $18.5 \ \text{mg/g}$ và làm oxy hóa phá hủy cấu trúc điện cực.

3. Hệ thống HCDI sử dụng composite $\text{CA/TiO}_2$ có thể tích hợp vào dây chuyền lọc nước hiện có như thế nào?

Module HCDI có thể lắp đặt trực tiếp vào vị trí của cụm màng lọc RO truyền thống sau các bước tiền xử lý lọc thô (lọc cặn $5 \ \mu\text{m}$ và than hoạt tính khử clo dư). Do CDI hoạt động ở áp suất thấp ($< 1 \ \text{bar}$), hệ thống cho phép loại bỏ hoàn toàn bơm cao áp đắt tiền của hệ RO, chỉ cần sử dụng bơm cấp nước thông thường công suất nhỏ.

4. Quy trình tái sinh điện cực và tuổi thọ màng diễn ra như thế nào?

Quá trình tái sinh điện cực diễn ra hoàn toàn tự động thông qua cơ chế đảo cực điện thế (Short-circuiting hoặc Reverse-potential $-0.5\text{V} \text{ đến } -1.0\text{V}$). Lúc này, các ion $\text{Na}^+$ và $\text{Cl}^-$ bị đẩy ra khỏi điện cực vào dòng nước thải xả rửa trong thời gian $10 - 15 \ \text{phút}$. Màng composite có độ bền cơ lý hóa cao, đảm bảo hoạt động ổn định trên $1000$ chu kỳ sạc/xả mà không suy giảm đáng kể dung lượng.

5. Hạch toán chi phí sản xuất vật liệu $\text{CA/TiO}_2$-30 ở quy mô công nghiệp?

Titanium dioxide là khoáng sản phổ biến, giá thành tiền chất TTIP hoặc $\text{TiO}_2$ công nghiệp rất cạnh tranh ($\approx 5 - 10 \ \text{USD/kg}$). Carbon Aerogel có thể tổng hợp từ các nguồn polyme hữu cơ hoặc sinh khối (biomass). Chi phí ước tính để sản xuất một cặp điện cực kích thước $200 \times 200 \ \text{mm}$ khoảng $150.000 - 250.000 \ \text{VNĐ}$, thấp hơn đáng kể so với giá thành một màng RO công nghiệp nhập khẩu cùng lưu lượng xử lý.

Kết luận

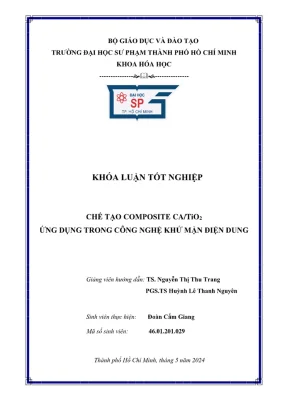

Đề tài khóa luận "Chế tạo composite CA/TiO2 ứng dụng trong công nghệ khử mặn điện dung" đã giải quyết trọn vẹn và tường minh bài toán nâng cao hiệu suất khử mặn nước lợ thông qua việc kết hợp tinh tế giữa vật liệu cấu trúc nano tiên tiến và công nghệ điện hóa hiện đại.

Các đóng góp học thuật và kỹ thuật trọng tâm:

  1. Kiểm soát hình thái và tinh thể: Làm chủ phương pháp sol-gel điều chế hạt nano $\text{TiO}_2$ pha anatase có kích thước tinh thể siêu mịn $18.5 \ \text{nm}$, phân tán đồng nhất trên nền Carbon Aerogel xốp 3D.
  2. Khuếch tán và tích trữ ion vượt trội: Tăng hệ số khuếch tán ion $\text{Na}^+$ lên mức $4.73 \times 10^{-8} \ \text{cm}^2/\text{s}$ (gấp $8.57$ lần so với $\text{TiO}_2$ đơn thuần), mở rộng diện tích tiếp xúc điện ly và tăng cường tính ưa nước của màng.
  3. Hiệu năng khử mặn đột phá: Đạt dung lượng hấp phụ muối cực đại $\mathbf{SAC = 24.7 - 24.9 \ \text{mg/g}}$ tại điện thế tối ưu $1.4\text{V}$ trong dung dịch $\text{NaCl } 200 \ \text{ppm}$, vượt trội từ $15%$ đến $45%$ so với các vật liệu carbon và composite truyền thống.

Kết quả nghiên cứu mở ra triển vọng to lớn trong việc làm chủ công nghệ chế tạo vật liệu điện cực nội địa, tạo tiền đề vững chắc cho việc phát triển các thiết bị khử mặn thương mại giá rẻ, tiêu thụ năng lượng thấp, trực tiếp phục vụ nhu cầu dân sinh và phát triển kinh tế bền vững cho hàng triệu người dân tại các vùng chịu ảnh hưởng xâm nhập mặn khắc nghiệt ở Đồng bằng sông Cửu Long.
