Tổng quan luận án

Luận án tiến sĩ mang tên "Nghiên cứu chế tạo và khảo sát đặc trưng tính chất màng zirconi oxit kết hợp với silan tiền xử lý cho sơn phủ trên thép" thuộc chuyên ngành Khoa học và Kỹ thuật Vật liệu (định hướng Hóa lý và Bảo vệ kim loại). Luận án được triển khai theo hướng tiếp cận thực nghiệm định lượng kết hợp phân tích hóa lý, điện hóa và cấu trúc bề mặt vật liệu.

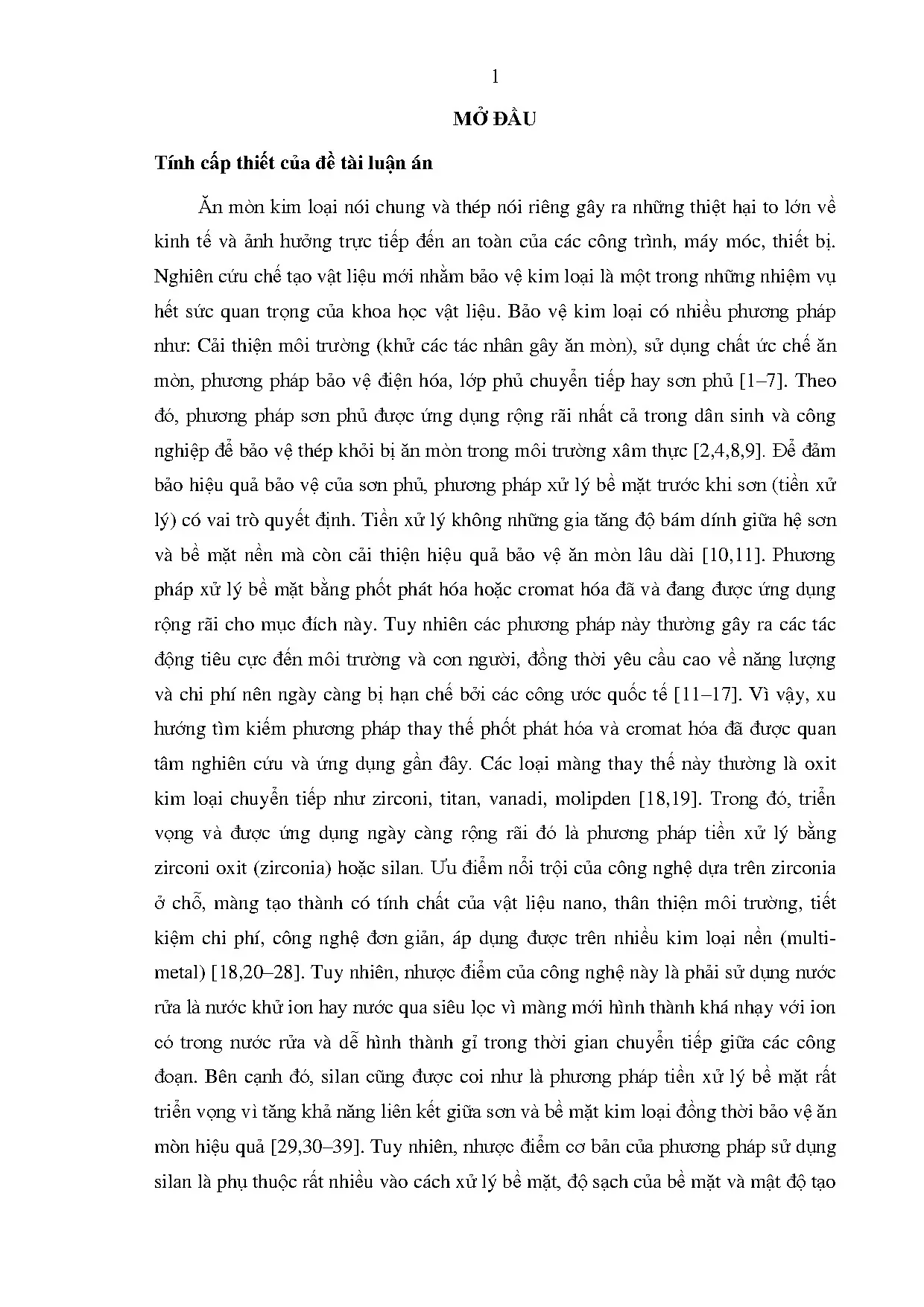

Tính cấp thiết và khoảng trống nghiên cứu

Hiện tượng ăn mòn kim loại, đặc biệt là thép cacbon, gây ra những tổn thất lớn về kinh tế cũng như ảnh hưởng nghiêm trọng đến mức độ an toàn của công trình, máy móc và thiết bị công nghiệp. Trong các giải pháp bảo vệ kim loại, sơn phủ bề mặt là phương pháp được áp dụng phổ biến nhất. Để đảm bảo độ bám dính và hiệu quả bảo vệ chống ăn mòn lâu dài của màng sơn, công đoạn tiền xử lý bề mặt kim loại trước khi sơn giữ vai trò quyết định.

Các phương pháp tiền xử lý truyền thống như phốt phát hóa và cromat hóa tuy mang lại hiệu quả bám dính tốt nhưng bộc lộ nhiều nhược điểm lớn: gây ô nhiễm môi trường, độc hại cho con người, tiêu tốn nhiều năng lượng và chi phí vận hành cao, dẫn đến việc bị hạn chế nghiêm ngặt bởi các công ước quốc tế. Do đó, xu hướng nghiên cứu các lớp phủ chuyển tiếp thân thiện với môi trường dựa trên zirconi oxit (zirconia) hoặc silan đang được quan tâm phát triển. Màng zirconia có ưu điểm cấu trúc nano, quy trình đơn giản, tiết kiệm chi phí và áp dụng được trên nhiều loại kim loại nền; tuy nhiên, màng mới hình thành rất nhạy cảm với các ion trong nước rửa và dễ phát sinh gỉ sét ở thời gian chuyển tiếp giữa các công đoạn. Trong khi đó, màng silan tạo liên kết cầu nối tốt giữa nền vô cơ và lớp sơn hữu cơ nhưng lại phụ thuộc chặt chẽ vào độ sạch và mật độ nhóm hydroxyl trên bề mặt kim loại.

Khoảng trống nghiên cứu được luận án xác định là: việc kết hợp đồng thời zirconi oxit và silan trong một dung dịch xử lý nhằm khắc phục nhược điểm của từng lớp đơn, giảm rỗ xốp, hạn chế vết nứt tế vi, đồng thời làm sáng tỏ cơ chế hình thành và đánh giá toàn diện các đặc trưng tính chất của lớp màng kép trên nền thép cacbon tiền xử lý cho sơn tĩnh điện.

Mục tiêu nghiên cứu

Luận án xác định hệ thống mục tiêu tổng quát và mục tiêu cụ thể như sau:

Mục tiêu tổng quát:

  1. Chế tạo lớp màng kép zirconia/silan trên bề mặt thép tiền xử lý cho sơn phủ thay thế phốt phát hóa và cromat hóa.
  2. Đề xuất cơ chế quá trình hình thành màng và đánh giá đặc trưng về hình thái, thành phần, điện hóa và liên kết của lớp màng kép zirconia/silan trên nền thép.

Mục tiêu cụ thể:

  1. Chế tạo được lớp màng đơn zirconi oxit và lớp màng kép zirconi oxit/silan trên bề mặt thép bằng phương pháp hóa học (nhúng trong dung dịch).
  2. Luận giải cơ chế hình thành lớp màng kép $\text{ZrO}_2\text{/silan}$ và mô tả đặc trưng về hình thái, thành phần, điện hóa và liên kết của chúng trên nền thép.
  3. Xác định được một số yếu tố cơ bản ảnh hưởng chính đến quá trình tạo màng; lựa chọn được điều kiện tạo màng thích hợp.
  4. Tạo ra lớp màng zirconi oxit/silan có độ bền ăn mòn cao, cải thiện độ bám dính và tăng khả năng bảo vệ chống ăn mòn của hệ sơn tĩnh điện tương đương phốt phát kẽm.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Bề mặt thép cacbon thương phẩm (thành phần: $0{,}56%\ \text{C}$; $0{,}85%\ \text{Al}$; $0{,}36%\ \text{Cu}$; còn lại là $\text{Fe}$); dung dịch axit hexaflorozirconic ($\text{H}_2\text{ZrF}_6$); hợp chất silan $\gamma\text{-aminopropyltriethoxysilane}$ (silan APS / A-1100); hệ sơn tĩnh điện polyester (hãng Akzonobel).
  • Phạm vi nghiên cứu: Khảo sát các thông số công nghệ tạo màng (nồng độ $\text{Zr}^{4+} = 50\text{ ppm}$, dải pH từ $1$ đến $7$, nồng độ silan từ $0%$ đến $1%$, thời gian nhúng từ $1$ đến $8\text{ phút}$, nhiệt độ sấy $70 \pm 3^\circ\text{C}$); đo đạc các đặc tính hóa lý, hình thái bề mặt và tính chất điện hóa trong môi trường dung dịch $\text{NaCl } 3{,}5%$; thử nghiệm phủ sơn tĩnh điện độ dày $60 \pm 5\ \mu\text{m}$ tại Công ty TNHH Dịch vụ Phong Châu (TP. Nha Trang, tỉnh Khánh Hòa).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây

Tác giả đã hệ thống hóa các hướng nghiên cứu xử lý bề mặt kim loại từ truyền thống đến hiện đại:

  1. Phương pháp phốt phát hóa và cromat hóa truyền thống: Phốt phát hóa phát triển qua các dấu mốc của T. Coslett (1906–1909), Richard (1911), D. Freeman (1928, 1960s), R. Tanner và Lodeesen (1933), The Pyrene Co. Ltd (1937–1940), J. Thompson (1941), M. Jenkins (1950s), D.B. Freeman và W. Rausch (thập niên 1970). Công nghệ cromat hóa được cấp bằng sáng chế năm 1951, trải qua 4 thế hệ phát triển từ màng cromat mỏng $60\text{ nm}$ đến các hệ lớp phủ nano tự phục hồi có độ bền phun muối đạt $300\text{ giờ}$ (Barnes, 1983).

  2. Phương pháp tiền xử lý bề mặt bằng Zirconia:

    • Cơ chế và động học: J. Cerezo và cộng sự (2013) nghiên cứu sự biến thiên thế mạch hở và pH cục bộ khi tạo màng trên hợp kim nhôm AA6014, thép cán nguội và thép mạ kẽm nhúng nóng. Taheri và cộng sự (2015) khảo sát in situ động học tạo màng trên kẽm. Ramanathan và cộng sự (2016) chỉ ra sự cạnh tranh giữa $\text{ZrO}_2$ và $\text{ZrF}_4$, trong đó $\text{ZrF}_4$ dễ bị rửa trôi để lại màng $\text{ZrO}_2$ ngậm nước.
    • Hình thái và đặc trưng: Y. Zhai và cộng sự (2007) dùng AFM và TEM chứng minh màng $\text{ZrO}_2$ dày khoảng $20\text{ nm}$ gồm các hạt kích thước nano; Adhidari và cộng sự (2011) nghiên cứu màng có phụ gia $\text{Cu}$, $\text{Si}$; Mohammadloo và cộng sự (2012, 2014) khảo sát chế phẩm Bonderite NT-1 trên thép cán nguội; Golru và cộng sự (2015) khảo sát trên nhôm 1050; Sababi và cộng sự (2017) chứng minh màng zirconia duy trì độ bám dính khô và ướt cho sơn epoxy sau $250\text{ giờ}$ ngâm $\text{NaCl } 0{,}1\text{ M}$.
    • Các yếu tố ảnh hưởng: Verdier và cộng sự (2005, 2006) khảo sát nồng độ $\text{H}_2\text{ZrF}_6$ ($0{,}001\text{ M} - 0{,}1\text{ M}$) trên hợp kim $\text{Al-Mg}$; Lostak và cộng sự (2013) khảo sát thời gian nhúng và phụ gia $\text{Fe(NO}_3)_3$; Mohammad Hosseini và cộng sự (2014) nghiên cứu phụ gia $\text{MnSO}_4$ ($0{,}01 - 1\text{ g/L}$); G. Yoganandan và cộng sự (2015) nghiên cứu màng $\text{Zr-Ce}$ tự hàn gắn.

  3. Phương pháp tiền xử lý bề mặt bằng Silan:

    • Cơ chế và liên kết: W. van Ooij và cộng sự (2005) tổng quan về bis-silan và mono-silan; Deflorian và cộng sự (2006) khảo sát độ bám dính trên nhôm và đồng; Fedel và cộng sự (2009) chỉ ra nhiệt độ sấy $180^\circ\text{C}$ cho liên kết tốt hơn $120^\circ\text{C}$; Chico và cộng sự (2010) so sánh $\gamma\text{-GPS}$, $\gamma\text{-APS}$ và Bis-amino sau 2 năm thử nghiệm tự nhiên; Tchoquessi Doidjo và cộng sự (2013) khảo sát amino-silan tại $\text{pH} = 10{,}6$; Sultan Akhtar và cộng sự (2018) nghiên cứu hệ GPTMS/MTMS qua các chu kỳ nhúng.
    • Phụ gia biến tính silan: F. Shan và cộng sự (2006) thêm nano $\text{Al}_2\text{O}_3$; Montemor và cộng sự (2008, 2009) thêm nano $\text{SiO}_2$, $\text{CeO}_2$; Zuxin She và cộng sự (2013) thêm $\text{KMnO}_4$; Asadi và cộng sự (2014) thêm khoáng sét nano ($500 - 2000\text{ ppm}$); Chen và cộng sự (2015) kết hợp $\text{BTESPT/TiO}_2$; Mahdavian và cộng sự (2017) thêm dầu silicon PDMS.
    • Hỗn hợp silan: Wang và cộng sự (2012) kết hợp $\gamma\text{-APS}$ và $\gamma\text{-GPS}$; Dalmoro và cộng sự (2015) kết hợp VTMS/GPTMS; Ramezanzadeh và cộng sự (2015) phối hợp TEOS/APS tỷ lệ $70/30$ và $50/50$; E. Alibakhshi và cộng sự (2018) kết hợp TEOS/TMOMS ($50/50$).

  4. Phương pháp kết hợp Zirconia và Silan:

    • Quy trình hai dung dịch: M. Montemor và cộng sự (2000) nhúng thép mạ trong $\text{Zr(NO}_3)_4$ rồi nhúng trong silan (A, B, C).
    • Quy trình một dung dịch: V. Trabelsi và cộng sự (2006, 2007) bổ sung muối zirconi nitrat vào dung dịch silan BTESPT; G. Kong và cộng sự (2010) nghiên cứu màng kép molipden/silan theo 1 và 2 dung dịch; Suresh Patel (Chemetall, 2014) công bố công nghệ thương mại OXSILAN; Zuo và cộng sự (2014) tạo màng composit $\text{Ce-silan-ZrO}_2$ trên nhôm 1060.
    • Tình hình nghiên cứu tại Việt Nam: Dây chuyền sơn nhúng tĩnh điện của Mercedes-Benz (2011–2013) dùng chế phẩm Zircobond; đề tài của Viện Nghiên cứu và Ứng dụng Công nghệ Nha Trang (2015); Lê Minh Đức (2017) tạo màng biến tính $\text{Ti/Zr}$; Dương Thị Hồng Phấn và cộng sự (2017) tạo màng thụ động đa kim loại $\text{Mo/Zr/Ti}$.

Khoảng trống luận án lựa chọn giải quyết

Các công bố trong nước trước đó mới dừng lại ở việc tạo màng thụ động vô cơ đơn lớp hoặc đa kim loại chuyển tiếp ($\text{Ti/Zr}$, $\text{Mo/Zr/Ti}$), chủ yếu đánh giá khả năng chống ăn mòn trần mà chưa kết hợp pha hữu cơ silan trong một dung dịch, chưa làm rõ cơ chế tương tác liên kết giữa mạng lưới vô cơ ($\text{ZrO}_2$) và pha hữu cơ (silan) trên bề mặt thép cacbon, cũng như chưa khảo sát toàn diện tính tương thích với hệ sơn tĩnh điện thương phẩm. Luận án lựa chọn giải quyết hoàn chỉnh quy trình tạo màng kép $\text{ZrO}_2\text{/silan}$ một dung dịch trên nền thép cacbon.

Cơ sở lý thuyết và phương pháp nghiên cứu

Cơ sở lý thuyết và các phương trình phản ứng

Luận án dựa trên lý thuyết thụ động hóa bề mặt kim loại và hóa học silan:

  1. Cơ chế tạo màng zirconi oxit bằng phương pháp nhúng:

    • Axit hexaflorozirconic phân ly trong nước: $$\text{H}_2\text{ZrF}_6 \rightarrow 2\text{H}^+ + \text{ZrF}_6^{2-}$$
    • Quá trình hòa tan kim loại nền tại các vị trí anot: $$\text{Me} \rightarrow \text{Me}^{2+} + 2\text{e}$$
    • Phản ứng tạo phức giải phóng ion zirconi: $$\text{Me}^{2+} + \text{ZrF}_6^{2-} \rightarrow \text{Zr}^{4+} + \text{MeF}_6^{4-}$$
    • Phản ứng catot tiêu thụ ion $\text{H}^+$ làm tăng pH cục bộ tại bề mặt: $$2\text{H}^+ + 2\text{e} \rightarrow \text{H}_2\uparrow$$
    • Khi pH cục bộ tăng, $\text{Zr}^{4+}$ kết tủa thành zirconi oxit ngậm nước tại các tâm mầm tinh thể và lan tỏa tạo màng liên tục: $$\text{Zr}^{4+} + 4\text{OH}^- \rightarrow \text{ZrO}_2\cdot 2\text{H}_2\text{O}\downarrow$$

  2. Cơ chế tạo màng silan:

    • Quá trình thủy phân nhóm alkoxy chuyển thành silanol: $$\text{CH}_3\text{Si(OCH}_3)_3 + 3\text{H}_2\text{O} \rightarrow \text{CH}_3\text{Si(OH)}_3 + 3\text{CH}_3\text{OH}$$
    • Sự hấp phụ và tạo liên kết siloxan – kim loại ($\text{Si-O-Fe}$): $$\text{SiOH} + \text{Fe-OH} \rightarrow \text{Si-O-Fe} + \text{H}_2\text{O}$$
    • Sự tự ngưng tụ giữa các nhóm silanol tạo mạng lưới không gian siloxan ($\text{Si-O-Si}$): $$\text{SiOH} + \text{SiOH} \rightarrow \text{Si-O-Si} + \text{H}_2\text{O}$$

Phương pháp thực nghiệm định lượng và kỹ thuật phân tích

Luận án sử dụng các hệ thống thiết bị và phương pháp phân tích chuẩn hóa:

Phương pháp / Kỹ thuật Thiết bị sử dụng Thông số và điều kiện đo
Phổ tổng trở điện hóa (EIS) AutoLAB PGSTAT 204N, phần mềm Nova 2.0 Bình 3 điện cực (làm việc diện tích $3{,}46\text{ cm}^2$, so sánh $\text{Ag/AgCl}$ trong $\text{KCl } 3\text{M}$, đối $\text{Pt } 8\times 8\text{ mm}$); dung dịch $\text{NaCl } 3{,}5%$; dải tần số $100\text{ kHz} - 10\text{ mHz}$; ổn định mẫu $10\text{ phút}$.
Đường cong phân cực (Tafel) AutoLAB PGSTAT 204N, phần mềm Nova 2.0 Quét $\pm 100\text{ mV}$ quanh thế mạch hở (OCP); tốc độ quét $1\text{ mV/s}$, bước quét $1\text{ mV}$; ngoại suy Tafel xác định dòng và thế ăn mòn.
Thế mạch hở (OCP) AutoLAB PGSTAT 204N Đo trực tiếp in situ trong dung dịch tạo màng; quét lặp sau mỗi $30\text{ giây}$ kéo dài đến $6\text{ phút}$.
Kính hiển vi điện tử quét phát xạ trường (FE-SEM) Jeol 7401F (Nhật Bản) Độ phóng đại $30.000\text{ lần}$; đánh giá kích thước hạt nano, độ mịn, độ bao phủ và hình thái bề mặt màng.
Phổ tán sắc năng lượng tia X (EDS) Đầu dò tích hợp trên Jeol 7401F Định tính và định lượng tỷ phần nguyên tố ($\text{Zr, Si, Fe, O, C, F}$).
Phổ hồng ngoại biến đổi Fourier (FTIR) Bruker Alpha (Đức) Dải số sóng $3000 - 500\text{ cm}^{-1}$; xác định các liên kết $\text{Si-O-Si}$, $\text{Si-O-Fe}$, $\text{Zr-O}$.
Nhiễu xạ tia X (XRD) Máy nhiễu xạ tia X tiêu chuẩn Nhận diện pha tinh thể $\text{ZrO}_2$ theo chuẩn JCPDS; tính kích thước hạt theo phương trình Scherrer: $D = \frac{K\lambda}{\beta \cos\theta}$.

Nguồn tư liệu và quy trình chuẩn bị mẫu

  • Vật liệu nền: Thép cacbon của Công ty thép Quốc Việt, gia công cơ học bằng giấy nhám đến cấp độ $1200\text{ grit}$, tẩy dầu trong $\text{Na}_2\text{CO}_3\ 10%$, tẩy gỉ bằng $\text{H}_2\text{SO}_4\ 15%$, rửa nước cất, sấy khô và bảo quản trong tủ hút ẩm duy trì độ ẩm $40 \pm 4%$.
  • Hóa chất: $\text{ZrF}_4$ tinh khiết $99{,}99%$ ($M = 167\text{ g/mol}$, Sigma Mỹ), dung dịch $\text{HF } 48%$ ($M = 20{,}01\text{ g/mol}$, $d = 1{,}15\text{ g/mL}$), silan A-1100, chế phẩm phốt phát kẽm ZCR-588 (Công ty Hóa chất Việt Quang). Dung dịch gốc $\text{H}_2\text{ZrF}_6$ chứa $\text{Zr}^{4+} = 10\text{ g/L}$ được pha loãng về nồng độ làm việc $\text{Zr}^{4+} = 50\text{ ppm}$.
  • Chuẩn bị mẫu sơn: Sơn bột tĩnh điện polyester (Akzonobel) được phủ lên mẫu sau khi tiền xử lý, sấy định hình đạt chiều dày màng sơn $60 \pm 5\ \mu\text{m}$.

Nội dung chính theo từng chương

Chương 1: Tổng quan các phương pháp xử lý bề mặt thép cho sơn phủ

Chương 1 tổng hợp toàn diện cơ sở lý thuyết và các công trình thực nghiệm liên quan đến xử lý bề mặt kim loại:

  • Phương pháp cơ học: Phân tích các tiêu chuẩn làm sạch bề mặt theo ISO 8501, SIS 05 5900 và SSPC (Mỹ), phân định rõ các cấp độ làm sạch thủ công bằng tay (St 2, SSPC-SP 2), làm sạch bằng máy (St 3, SSPC-SP 3), làm sạch sơ bộ (Sa 1, SSPC-SP 7), làm sạch sâu thương mại (Sa 2, SSPC-SP 6), làm sạch rất sâu cận kim loại trắng (Sa 2.5, SSPC-SP 10) và làm sạch tới kim loại nền trắng hoàn toàn (Sa 3, SSPC-SP 5). Đồng thời, chương này phân tích ưu nhược điểm của các kỹ thuật gia công cơ học: dụng cụ cơ khí quay, phun hạt mài khô/ướt (kích thước hạt $0{,}3 - 1{,}5\text{ mm}$) và phun nước áp lực siêu cao (UHP).
  • Phương pháp hóa học cổ điển: Trình bày lịch sử phát triển, cơ chế phản ứng điện hóa hình thành muối kết tủa $\text{Me}_3(\text{PO}_4)_2$ của phốt phát hóa, cũng như 4 thế hệ công nghệ cromat hóa (từ màng $60\text{ nm}$ đến màng $400\text{ nm}$ tự phục hồi). Phân tích sơ đồ quy trình công nghệ 9 bước trong sơn tĩnh điện công nghiệp.
  • Tiền xử lý bằng Zirconia: Trình bày cơ chế tạo màng bằng phương pháp sol-gel qua 3 giai đoạn (sol, gel, xử lý nhiệt $200 - 600^\circ\text{C}$) và phương pháp nhúng axit $\text{H}_2\text{ZrF}_6$. Phân tích các yếu tố ảnh hưởng: vật liệu nền (tốc độ tạo màng trên $\text{Mg} > \text{Zn} > \text{Al}$), pH tối ưu ($3 - 4{,}5$), thời gian nhúng ($60 - 120\text{ giây}$ cho độ bền cao nhất; $>120\text{ giây}$ sinh nứt bề mặt), nhiệt độ ($20 - 25^\circ\text{C}$ tối ưu; tăng lên $40^\circ\text{C}$ làm giảm điện trở phân cực), nồng độ axit và ảnh hưởng của các ion phụ gia ($\text{Cu}, \text{Fe}, \text{Mn}^{2+}, \text{Ce}$).
Bảng: Ảnh hưởng của nồng độ phụ gia MnSO4 đến mô đun tổng trở màng sơn (Mohammad Hosseini và cs., 2014)
Thông số xử lý bề mặt Mô đun tổng trở $|Z|_{0{,}01\text{Hz}}\ (\Omega\cdot\text{cm}^2)$ sau 1 tuần Mô đun tổng trở $|Z|_{0{,}01\text{Hz}}\ (\Omega\cdot\text{cm}^2)$ sau 6 tuần
Mẫu không xử lý $6{,}26 \times 10^8$ $2{,}81 \times 10^7$
Mẫu xử lý không phụ gia $2{,}47 \times 10^{10}$ $1{,}34 \times 10^{10}$
Mẫu chứa $0{,}01\text{ g/L}\ \text{MnSO}_4$ $2{,}15 \times 10^{10}$ $2{,}44 \times 10^8$
Mẫu chứa $0{,}1\text{ g/L}\ \text{MnSO}_4$ $2{,}23 \times 10^{10}$ $9{,}24 \times 10^8$
Mẫu chứa $1\text{ g/L}\ \text{MnSO}_4$ $2{,}05 \times 10^{10}$ $1{,}37 \times 10^9$
  • Tiền xử lý bằng Silan và kết hợp Zirconia/Silan: Phân tích đặc tính lưỡng chức của phân tử silan gồm đầu vô cơ liên kết kim loại ($\text{-OCH}_3, \text{-OC}_2\text{H}_5$) và đầu hữu cơ liên kết polymer ($\text{-NH}_2, \text{-Cl}$, vinyl, epoxide). Đánh giá các nghiên cứu biến tính bằng hạt nano ($\text{Al}_2\text{O}_3, \text{SiO}_2, \text{CeO}_2, \text{TiO}_2$, khoáng sét), cơ chế kết hợp zirconia và silan qua hai phương án (quy trình 2 dung dịch nối tiếp và quy trình 1 dung dịch đồng thời), cùng bài học từ sản phẩm thương mại OXSILAN.
Bảng: Nhóm chức hoạt hóa của một số loại silan thương mại phổ biến (theo tài liệu tổng quan)
Tên Silane Công thức hóa học Nhóm chức liên kết Polymer Nhóm chức liên kết Bề mặt
3-Chloropropyl-trimethoxysilane $\text{Cl(CH}_2)_3\text{Si(OCH}_3)_3$ Clorua Methoxy
Vinyltriethoxy-silane $\text{CH}_2\text{=CHSiO(C}_2\text{H}_5)_3$ Vinyl Ethoxy
$\gamma$-Methylacryloxypropyl-trimethoxysilane $\text{CH}_2\text{=C(CH}_3)\text{-COO(CH}_2)_3\text{Si(OCH}_3)_3$ Methacryloxy Methoxy
$\gamma$-Glycidoxypropyl-trimethoxysilane $\text{CH}_2\text{OCHCH}_2\text{O(CH}_2)_3\text{Si(OCH}_3)_3$ Aliphatic epoxide Methoxy
$\gamma$-Aminopropyl-triethoxysilane (A-1100) $\text{NH}_2(\text{CH}_2)_3\text{Si(C}_2\text{H}_5)_3$ Amino Ethoxy
N-(aminoethyl)-aminopropyl-trimethoxysilane $\text{NH}_2(\text{CH}_2)_2\text{NH(CH}_2)_3\text{Si(CH}_3)_3$ Amino diamino Methoxy

Chương 2: Thực nghiệm và phương pháp nghiên cứu

Chương 2 mô tả chi tiết sơ đồ khối thực nghiệm, quy trình điều chế hóa chất và các phương án khảo sát thông số công nghệ:

  • Xây dựng dung dịch chuẩn: Điều chế dung dịch $\text{H}_2\text{ZrF}_6$ từ $18{,}33\text{ g}\ \text{ZrF}_4$ và $100\text{ mL}\ \text{HF}$, định mức thành $1\text{ lít}$ ($\text{Zr}^{4+} = 10\text{ g/L}$), sau đó pha loãng để cố định nồng độ $\text{Zr}^{4+} = 50\text{ ppm}$ trong mọi thí nghiệm.
  • Khảo sát chế tạo màng đơn Zirconia: Thực hiện quét tổ hợp pH từ $1$ đến $7$ (bước nhảy $0{,}5$) và thời gian từ $1$ đến $8\text{ phút}$ (bước nhảy $0{,}5\text{ phút}$). Thiết lập 2 chuỗi thực nghiệm chuyên sâu:
    1. Giữ thời gian nhúng $4\text{ phút}$, thay đổi $\text{pH} = 2, 3, 4, 5, 6$.
    2. Giữ cố định $\text{pH} = 4$, thay đổi thời gian nhúng $2, 3, 4, 5, 6\text{ phút}$. Sấy khô mẫu bằng khí nóng $70 \pm 3^\circ\text{C}$ trong $15\text{ phút}$.
  • Khảo sát chế tạo màng kép Zirconia/Silan (một dung dịch): Phối trộn silan A-1100 vào dung dịch $\text{H}_2\text{ZrF}_6$ ($\text{Zr}^{4+} = 50\text{ ppm}$) với nồng độ silan khảo sát từ $0%$ đến $1%$ (bước nhảy $0{,}0125%$) và thời gian từ $1$ đến $7\text{ phút}$. Thiết lập 2 chuỗi thực nghiệm chính:
    1. Giữ thời gian nhúng $4\text{ phút}$, thay đổi nồng độ silan: $0{,}0125%;\ 0{,}025%;\ 0{,}05%\ (\text{v/v})$.
    2. Giữ cố định nồng độ silan $0{,}025%$, thay đổi thời gian nhúng $2, 3, 4, 5, 6\text{ phút}$.
  • Chế tạo mẫu đối chứng: Màng kép hai dung dịch (nhúng $\text{H}_2\text{ZrF}_6$ trong $4\text{ phút}$, sấy $70^\circ\text{C}$, sau đó nhúng silan $0{,}025%$ trong $4\text{ phút}$, sấy $70^\circ\text{C}$) và màng phốt phát kẽm ZCR-588 nồng độ $5%$ có $0{,}02%$ chất tăng tốc (thời gian nhúng $20\text{ phút}$).
  • Quy trình đo đạc phân tích: Chuẩn hóa các phép đo điện hóa (EIS, Tafel, OCP trên AutoLAB PGSTAT 204N với phần mềm Nova 2.0) và phân tích cấu trúc vật lý (FE-SEM Jeol 7401F độ phóng đại $30.000\text{ lần}$, EDS, FTIR Bruker Alpha từ $3000 - 500\text{ cm}^{-1}$, XRD theo phương trình Scherrer).

Kết quả và những đóng góp mới

Đóng góp mới về mặt khoa học (Lý luận)

  1. Luận giải cơ chế hình thành màng kép trong một dung dịch: Luận án đã làm sáng tỏ cơ chế đồng kết tủa và hình thành màng kép vô cơ – hữu cơ $\text{ZrO}_2\text{/silan}$ từ một dung dịch chứa $\text{H}_2\text{ZrF}_6$ và $\gamma\text{-aminopropyltriethoxysilane}$. Quá trình được kích hoạt bởi phản ứng ăn mòn điện hóa vi mô giải phóng ion $\text{H}^+$ làm tăng pH cục bộ sát bề mặt kim loại, dẫn đến kết tủa zirconi oxit ngậm nước, đồng thời tạo điều kiện cho các nhóm silanol ngưng tụ với nhóm hydroxyl trên bề mặt kim loại ($\text{Fe-OH}$) và giữa các phân tử silan với nhau tạo mạng lưới siloxan ($\text{Si-O-Si}$).
  2. Mô tả cấu trúc và tương tác bề mặt: Chứng minh sự tồn tại đồng thời của liên kết cộng hóa trị $\text{Si-O-Fe}$, mạng lưới $\text{Si-O-Si}$ và các vi hạt $\text{ZrO}_2$ phân bố đồng đều, giúp lấp đầy các khuyết tật tế vi, hạn chế rỗ xốp và nâng cao điện trở phân cực của bề mặt kim loại.

Đóng góp mới về mặt thực tiễn

  1. Thiết lập quy trình công nghệ một công đoạn thân thiện môi trường: Xây dựng thành công chế độ công nghệ tạo màng kép $\text{ZrO}_2\text{/silan}$ thích hợp từ một dung dịch ($\text{Zr}^{4+} = 50\text{ ppm}$, nồng độ silan A-1100 $0{,}025%\ \text{v/v}$, $\text{pH} = 4$, thời gian nhúng $4\text{ phút}$, sấy khô $70^\circ\text{C}$ trong $15\text{ phút}$). Quy trình này giúp rút ngắn công đoạn so với phương pháp hai dung dịch hoặc sol-gel, không sử dụng hóa chất độc hại gốc crom hay sinh bùn thải kim loại nặng như phốt phát hóa.
  2. Khả năng thay thế phốt phát kẽm trong công nghiệp sơn tĩnh điện: Hệ sơn tĩnh điện polyester phủ trên nền thép được tiền xử lý bằng màng kép $\text{ZrO}_2\text{/silan}$ đạt độ bám dính cao, hạn chế phồng rộp và duy trì độ bền chống ăn mòn trong môi trường xâm thực ($\text{NaCl } 3{,}5%$) tương đương với phương pháp phốt phát kẽm truyền thống (ZCR-588).

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu

  • Màng tiền xử lý sau khi tạo thành vẫn có độ nhạy nhất định với các ion hòa tan trong nước rửa và môi trường ẩm chuyển tiếp; nếu quy trình sấy khô ($70^\circ\text{C}$) và bảo quản mẫu không được kiểm soát nghiêm ngặt, bề mặt vẫn có nguy cơ hình thành gỉ vi mô trước khi vào buồng phun sơn tĩnh điện.
  • Các khảo sát thực nghiệm trong luận án chủ yếu tập trung trên một mác thép cacbon cụ thể ($0{,}56%\ \text{C}$, $0{,}85%\ \text{Al}$, $0{,}36%\ \text{Cu}$) và một hệ sơn tĩnh điện polyester cố định (Akzonobel), chưa bao quát toàn bộ các mác thép hợp kim và các hệ sơn dung môi hoặc sơn nước khác.

Hướng nghiên cứu tiếp theo

  • Mở rộng khảo sát công nghệ tạo màng kép $\text{ZrO}_2\text{/silan}$ trên các kim loại nền khác nhau (thép mạ kẽm nhúng nóng, hợp kim nhôm, hợp kim magie) và thử nghiệm tính tương thích với các chủng loại sơn khác như sơn epoxy, sơn acrylic và sơn nước.
  • Nghiên cứu tối ưu hóa công đoạn rửa nước và tự động hóa chu trình chuyển tiếp trong dây chuyền sơn tĩnh điện liên tục ở quy mô công nghiệp thực tế tại Việt Nam.

Giá trị tham khảo

  • Đối tượng thụ hưởng:
    • Nghiên cứu sinh, học viên cao học, giảng viên: Tài liệu tham khảo hữu ích trong các chuyên ngành Khoa học Vật liệu, Kỹ thuật Hóa học, Ăn mòn và Bảo vệ Kim loại. Phần tổng quan tài liệu và cơ sở lý thuyết về động học điện hóa tạo màng $\text{H}_2\text{ZrF}_6$, cấu trúc silan cung cấp hệ thống tài liệu trích dẫn chi tiết.
    • Kỹ sư công nghệ và doanh nghiệp gia công bề mặt: Cung cấp thông số vận hành thực nghiệm cụ thể (nồng độ $\text{Zr}^{4+} = 50\text{ ppm}$, tỷ lệ silan, dải pH, nhiệt độ sấy) để triển khai thay thế dây chuyền phốt phát hóa truyền thống nhằm giảm phát thải độc hại.
  • Phần đáng tham khảo nhất:
    • Quy trình điều chế và pha chế dung dịch kết hợp $\text{H}_2\text{ZrF}_6\text{/silan}$ một công đoạn (Mục 2.2 và 2.3).
    • Phương pháp phân tích điện hóa (EIS, Tafel) trên thiết bị AutoLAB PGSTAT 204N kết hợp phần mềm Nova 2.0 để định lượng độ bền ăn mòn màng chuyển tiếp (Mục 2.4).

Câu hỏi thường gặp

1. Cơ chế hóa học cốt lõi hình thành màng zirconi oxit trên thép khi nhúng trong dung dịch H2ZrF6 là gì?

Quá trình diễn ra theo phản ứng điện hóa vi mô tại bề mặt kim loại: phản ứng anot hòa tan sắt ($\text{Fe} \rightarrow \text{Fe}^{2+} + 2\text{e}$) và phản ứng catot khử ion hydro giải phóng khí ($2\text{H}^+ + 2\text{e} \rightarrow \text{H}_2\uparrow$). Việc tiêu thụ $\text{H}^+$ làm pH cục bộ sát bề mặt tăng lên, kích hoạt phản ứng thủy phân và kết tủa zirconi oxit ngậm nước ($\text{Zr}^{4+} + 4\text{OH}^- \rightarrow \text{ZrO}_2\cdot 2\text{H}_2\text{O}\downarrow$) từ các tâm mầm tinh thể lan rộng thành màng liên tục.

2. Vai trò cấu trúc của silan A-1100 trong lớp màng kép ZrO2/silan là gì?

Silan A-1100 ($\gamma\text{-aminopropyltriethoxysilane}$) là phân tử lưỡng chức. Nhóm ethoxy ($\text{-OC}_2\text{H}_5$) sau khi thủy phân thành silanol ($\text{Si-OH}$) sẽ phản ứng ngưng tụ với nhóm hydroxyl trên bề mặt kim loại tạo liên kết cộng hóa trị $\text{Si-O-Fe}$ và tự liên kết tạo mạng $\text{Si-O-Si}$. Đồng thời, nhóm amino ($\text{-NH}_2$) ở đầu kia đóng vai trò liên kết hóa học với mạch polymer của lớp sơn hữu cơ, tạo cầu nối tăng cường độ bám dính khô và bám dính ướt.

3. Tại sao luận án ưu tiên phương pháp tạo màng một dung dịch thay vì phương pháp sol-gel hoặc hai dung dịch?

Phương pháp sol-gel yêu cầu nhiều công đoạn phức tạp và nhiệt độ thiêu kết cao ($200 - 600^\circ\text{C}$), khó ứng dụng trong quy mô công nghiệp. Phương pháp hai dung dịch đòi hỏi hai bể nhúng và hai lần sấy riêng biệt. Phương pháp một dung dịch kết hợp $\text{H}_2\text{ZrF}_6$ và silan giúp đơn giản hóa quy trình công nghệ, giảm tiêu hao năng lượng, đồng thời cho phép $\text{ZrO}_2$ và silan đồng kết tủa tạo nên lớp màng có cấu trúc đan xen bền vững.

4. Thành phần mẫu thép và quy trình xử lý bề mặt nền trong thực nghiệm được chuẩn hóa như thế nào?

Luận án sử dụng thép cacbon của Công ty Quốc Việt với thành phần: $0{,}56%\ \text{C}$; $0{,}85%\ \text{Al}$; $0{,}36%\ \text{Cu}$; còn lại là $\text{Fe}$. Bề mặt được mài cơ học bằng giấy nhám đến $1200\text{ grit}$, rửa nước cất, tẩy dầu mỡ trong dung dịch $\text{Na}_2\text{CO}_3\ 10%$, tẩy gỉ trong $\text{H}_2\text{SO}_4\ 15%$, rửa lại bằng nước cất và bảo quản trong tủ hút ẩm duy trì độ ẩm $40 \pm 4%$.

5. Cấu hình hệ đo tổng trở điện hóa (EIS) trên máy AutoLAB PGSTAT 204N được thiết lập ra sao?

Phép đo EIS được thực hiện trong dung dịch $\text{NaCl } 3{,}5%$ sau khi ngâm ổn định mẫu $10\text{ phút}$. Hệ đo sử dụng bình 3 điện cực: điện cực làm việc là mẫu thép có diện tích đo $3{,}46\text{ cm}^2$, điện cực so sánh $\text{Ag/AgCl}$ (trong dung dịch $\text{KCl } 3\text{M}$) và điện cực đối $\text{Pt}$ ($8\times 8\text{ mm}$). Dải tần số quét tự động từ $100\text{ kHz}$ xuống $10\text{ mHz}$ và xử lý dữ liệu qua phần mềm Nova 2.0.

Kết luận

Luận án đã giải quyết thành công bài toán chế tạo lớp màng kép chuyển tiếp vô cơ – hữu cơ $\text{ZrO}_2\text{/silan}$ trên bề mặt thép cacbon bằng phương pháp nhúng một dung dịch thân thiện với môi trường để thay thế phốt phát hóa và cromat hóa. Bằng việc kết hợp các kỹ thuật phân tích hóa lý và điện hóa hiện đại, nghiên cứu đã làm sáng tỏ cơ chế hình thành màng, xác định các thông số công nghệ thích hợp ($\text{Zr}^{4+} = 50\text{ ppm}$, silan A-1100 $0{,}025%$, $\text{pH} = 4$, thời gian nhúng $4\text{ phút}$, sấy $70^\circ\text{C}$), và khẳng định màng kép tạo thành có khả năng cải thiện độ bám dính cùng khả năng chống ăn mòn của hệ sơn tĩnh điện polyester tương đương với phốt phát kẽm. Kết quả nghiên cứu cung cấp cơ sở khoa học và dữ liệu thực nghiệm quan trọng cho việc phát triển công nghệ tiền xử lý bề mặt kim loại xanh trong ngành công nghiệp sơn phủ tại Việt Nam.
