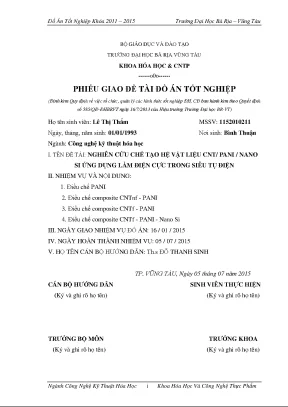

Giới thiệu dự án

Sự tăng trưởng vượt bậc của các ngành công nghiệp công nghệ cao, phương tiện giao thông điện hóa (EV) và hệ thống năng lượng tái tạo đã đặt ra thách thức cấp thiết về việc phát triển các thiết bị lưu trữ năng lượng thế hệ mới. Trong bức tranh toàn cảnh về thiết bị điện hóa, siêu tụ điện (Supercapacitor - SC / Ultracapacitor) nổi lên như một giải pháp then chốt lấp đầy khoảng trống hiệu năng giữa pin hóa học thông thường (năng lượng riêng cao nhưng công suất riêng thấp, thời gian sạc chậm) và tụ điện truyền thống (công suất riêng cao nhưng mật độ năng lượng cực thấp). Thị trường siêu tụ điện toàn cầu được dự báo tăng trưởng mạnh mẽ từ 400 triệu USD năm 2015 lên hơn 3,5 tỷ USD trong giai đoạn thương mại hóa quy mô lớn nhờ khả năng nạp/xả nhanh trong vài giây và chu kỳ sống đạt hàng trăm nghìn lần.

Tuy nhiên, nút thắt công nghệ lớn nhất hiện nay nằm ở mật độ năng lượng của vật liệu chế tạo điện cực. Đồ án tập trung giải quyết vấn đề cốt lõi: Sự suy giảm dung lượng và độ bền cơ học của vật liệu polymer dẫn khi nạp/xả liên tục, kết hợp với giới hạn điện dung riêng thấp của vật liệu carbon truyền thống.

               [Giản đồ Ragone: So sánh vị trí công nghệ]
   Công suất riêng (W/kg)
         ^
         |   +--------------------+
         |   | Tụ điện thông thường| (Công suất cực cao, Năng lượng rất thấp)
         |   +--------------------+
         |             \
         |              +--------------------------+
         |              | SIÊU TỤ ĐIỆN (SC)        | <--- Vị trí đề tài tối ưu
         |              | (CNT / PANI / Nano Si)   |
         |              +--------------------------+
         |                            \
         |                             +--------------------+
         |                             | Pin sạc Li-ion/Axit| (Năng lượng cao,
         |                             +--------------------+  Công suất thấp)
         +--------------------------------------------------------> Năng lượng riêng (Wh/kg)

Mục tiêu nghiên cứu cụ thể

  1. Tổng hợp Polyaniline (PANI) dạng muối dẫn điện Emeraldine Salt (ES) bằng phương pháp trùng hợp oxy hóa hóa học trực tiếp từ monomer Aniline.
  2. Biến tính bề mặt ống nano carbon (CNT) bằng dung dịch axit $HNO_3$ $2{,}2,\text{M}$ để tạo các nhóm chức phân cực chứa oxy ($-\text{COOH}, -\text{OH}$), chuyển hóa CNT thô (CNTnf) thành CNT biến tính (CNTf) phân tán cao.
  3. Chế tạo vật liệu composite nhị phân CNTnf-PANI và CNTf-PANI với các tỷ lệ khối lượng khảo sát từ $10,\text{mg}$ đến $50,\text{mg}$ CNT trên $440,\mu\text{L}$ Aniline.
  4. Tổng hợp thành công hệ vật liệu composite tam phân CNTf-PANI-Nano Si, đưa các hạt nano Silicon ($20\text{–}30,\text{nm}$) vào cấu trúc mạng polymer/nanotube nhằm tối ưu hóa diện tích bề mặt và phản ứng tích trữ điện tích.
  5. Đánh giá toàn diện đặc tính cấu trúc, hình thái và điện hóa thông qua các phương pháp đo: FT-IR, UV-Vis, FE-SEM, EDX và quét thế vòng tuần hoàn (Cyclic Voltammetry - CV) trong chất điện phân $HCl$ $1,\text{M}$.

Phạm vi và giới hạn đề tài

  • Phạm vi nghiên cứu: Phương pháp tổng hợp hóa học ướt (in-situ chemical oxidative polymerization) ở nhiệt độ kiểm soát $0\text{–}5^\circ\text{C}$; đo đạc điện hóa với hệ ba điện cực tiêu chuẩn (điện cực làm việc phủ mẫu, điện cực so sánh $\text{Ag/AgCl}$, điện cực đối Pt) trong môi trường dung dịch axit $HCl$ $1,\text{M}$, dải thế $0\text{–}800,\text{mV}$.
  • Giới hạn: Nghiên cứu tập trung vào pha vật liệu điện cực quy mô phòng thí nghiệm, chưa đóng gói thành cell siêu tụ thương mại hoàn chỉnh hai cực (two-electrode pouch/coin cell).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí phân tích Tụ điện lớp kép (EDLC - CNT/Than hoạt tính) Tụ điện giả điện dung (PANI / Oxit kim loại) Hệ vật liệu lai Tam phân (CNTf-PANI-Nano Si)
Cơ chế tích trữ Tích trữ tĩnh điện lớp kép bề mặt (Non-Faradaic) Phản ứng oxy hóa - khử thuận nghịch nhanh (Faradaic) Kết hợp đồng thời EDLC + Faradaic Pseudocapacitance
Điện dung riêng ($C_{sp}$) Trung bình ($20\text{–}120,\text{F/g}$) Khá đến cao ($150\text{–}400,\text{F/g}$) Cực cao (Vượt trội nhờ hiệu ứng cộng hưởng 3 pha)
Độ ổn định chu kỳ Rất cao ($>100.000$ chu kỳ) Thấp ($<2.000$ chu kỳ do polymer biến dạng nở/co) Rất tốt (Mạng CNTf gia cường chống suy thoái cấu trúc)
Tốc độ truyền điện tử Cực nhanh dọc theo ống dẫn carbon Phụ thuộc mức độ proton hóa/doping của polymer Tối ưu hóa qua cầu dẫn CNTf và tiếp xúc hạt Nano Si
Chi phí nguyên liệu Trung bình - Cao đối với CNT độ sạch cao Thấp - Aniline và chất oxy hóa phổ biến Hợp lý, tận dụng được phụ phẩm nano silicon

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have (Bắt buộc có): PANI tổng hợp phải ở trạng thái dẫn điện Emeraldine Salt (màu xanh lá đặc trưng); CNT phải được biến tính tạo nhóm carboxylate ($-\text{COOH}$) để phân tán bền vững; phân tích phổ khẳng định liên kết hóa học giữa PANI, CNT và Nano Si.
  • Should have (Nên có): Hình thái mạng sợi phủ đồng đều kiểm chứng qua ảnh chụp kính hiển vi điện tử quét SEM; xác định rõ hàm lượng nguyên tố qua phổ EDX.
  • Could have (Có thể mở rộng): Khảo sát biến thiên tốc độ quét CV từ $2,\text{mV/s}$ đến $100,\text{mV/s}$ để đánh giá động học truyền khối và điện tích.
  • Won't have (Chưa thực hiện đợt này): Lắp ráp bộ pin-siêu tụ hybrid quy mô công nghiệp với chất điện giải rắn polymer gel PVA.

Thiết kế hệ thống vật liệu

Cấu trúc nanocomposite được thiết kế theo nguyên lý liên kết đa tầng (Core-Shell & Synergistic Network):

+-------------------------------------------------------------------------+
|                  CẤU TRÚC VẬT LIỆU LAI NANOCOMPOSITE                    |
|                                                                         |
|      [ Lõi dẫn điện CNTf ] <=== Tương tác tĩnh điện / pi-pi ===>       |
|               |                                                         |
|               +---> [ Lớp vỏ Polyaniline Emeraldine Salt (PANI-ES) ]    |
|                               | (Phản ứng Faradaic Redox)               |
|                               +---> [ Hạt Nano Silicon phân tán ]       |
|                                     (Tăng cường vị trí hoạt tính)       |
+-------------------------------------------------------------------------+

           Hóa chất & Thông số kỹ thuật chuẩn hóa

Methodology và Quy trình thực nghiệm

Nghiên cứu ứng dụng phương pháp thực nghiệm khoa học chuẩn hóa gồm 4 giai đoạn logic:

[Giai đoạn 1: Biến tính CNT]
[Giai đoạn 2: Chuẩn bị hệ phân tán tiền chất]
[Giai đoạn 3: Trùng hợp Oxy hóa tại chỗ (In-situ Polymerization)]
[Giai đoạn 4: Thu hồi & Đặc trưng hóa]

          Kế hoạch triển khai và Đánh giá rủi ro

Implementation và Kết quả

Cơ chế phản ứng và Thuật toán mô hình hóa thực nghiệm

Quá trình trùng hợp oxy hóa Aniline thành dạng muối Emeraldine Salt (PANI-ES) diễn ra theo chuỗi chuyển hóa electron và proton hóa:

# Mô phỏng thuật toán tính toán thông số điện dung từ dữ liệu thực nghiệm CV
import numpy as np

def calculate_specific_capacitance(voltage_array, current_array, scan_rate, mass_active_material):
    """
    Tính điện dung riêng (Specific Capacitance - Csp) từ đồ thị Cyclic Voltammetry
    Công thức: C_sp = (Tích phân diện tích đường cong I-V) / (2 * m * v * Delta_V)
    - voltage_array (V): Mảng giá trị điện thế quét (0.0 đến 0.8 V)
    - current_array (A): Mảng giá trị dòng phản ứng đo được
    - scan_rate (V/s): Tốc độ quét (0.002 V/s hoặc 0.1 V/s)
    - mass_active_material (g): Khối lượng vật liệu hoạt tính trên điện cực
    """
    # Tính tích phân dòng điện theo hiệu điện thế (Vùng diện tích khép kín)
    integral_area = np.trapz(np.abs(current_array), voltage_array)
    delta_V = np.max(voltage_array) - np.min(voltage_array)

    # Điện dung riêng (F/g)
    C_sp = integral_area / (2 * mass_active_material * scan_rate * delta_V)
    return C_sp

Phản ứng chuyển dịch hóa học trên bề mặt CNT biến tính: $$\text{CNT} + \text{HNO}_3 \xrightarrow{20,\text{h}} \text{CNT}-\text{COOH} + \text{CNT}-\text{OH}$$

Sự tương tác tĩnh điện giữa khung mang điện âm $\text{CNT}-\text{COO}^-$ và ion Anilinium $\text{C}_6\text{H}_5\text{NH}_3^+$ định hướng cho mạch polymer PANI mọc bao bọc trực tiếp quanh từng sợi nanotube.

                  Sơ đồ cơ chế phân lớp điện cực
   [Dung dịch điện phân: HCl 1M (H+, Cl-)]
   [Đế điện cực thu dòng (Current Collector)]

Kết quả phân tích đặc trưng hóa lý

1. Phổ hồng ngoại biến đổi Fourier (FT-IR)

  • PANI tinh chất: Xuất hiện các pic đặc trưng tại $1580,\text{cm}^{-1}$ (dao động kéo dãn vòng Quinoid $N=Q=N$) và $1490,\text{cm}^{-1}$ (dao động vòng Benzenoid $N-B-N$), minh chứng PANI được tổng hợp ở trạng thái oxy hóa bán phần Emeraldine. Pic mạnh tại $1137,\text{cm}^{-1}$ biểu thị cho liên kết phân cực của ion chloride $Cl^-$ pha tạp vào khung polymer.
  • CNT biến tính (CNTf): Xuất hiện pic tại $1710,\text{cm}^{-1}$ ứng với liên kết $C=O$ của nhóm carboxyl ($-\text{COOH}$) và vùng rộng $3400\text{–}3600,\text{cm}^{-1}$ của nhóm $-\text{OH}$, khẳng định quá trình chức hóa thành công.
  • Composite CNTf-PANI-Nano Si: Pic $N=Q=N$ dịch chuyển nhẹ và cường độ pic $1137,\text{cm}^{-1}$ gia tăng đáng kể, đồng thời xuất hiện tín hiệu dao động liên kết $Si-O-C$ / $Si-O-Si$ ở vùng $1050\text{–}1100,\text{cm}^{-1}$, xác nhận sự tương tác cộng hưởng giữa 3 thành phần.

2. Phổ hấp thụ tử ngoại - khả kiến (UV-Vis)

Phổ UV-Vis của mẫu composite phân tán trong cồn Isopropanol (IPA) cho thấy 3 dải hấp thụ đặc trưng:

  • Dải tại bước sóng $\sim 360,\text{nm}$: Sự chuyển mức năng lượng $\pi \rightarrow \pi^*$ của vòng Benzenoid.
  • Dải tại $\sim 450,\text{nm}$ và dải mở rộng kéo dài từ $750\text{–}800,\text{nm}$: Chuyển mức polaron/bipolaron trong cấu trúc dẫn điện của PANI-ES được kích hoạt bởi các ion pha tạp $Cl^-$ và bề mặt CNTf.

3. Hình thái cấu trúc vi mô (SEM) và Thành phần nguyên tố (EDX)

  • Ảnh SEM chỉ ra rằng các sợi CNTnf thô bị vón cục thành từng bó lớn do lực Van der Waals; trong khi đó, CNTf được bọc đều bởi lớp polymer PANI tạo thành mạng lưới sợi nano liên tục xốp 3D.
  • Các hạt Nano Silicon ($20\text{–}30,\text{nm}$) phân bố xen kẽ trong các khe xốp của mạng lưới CNTf-PANI, không bị rửa trôi.
  • Kết quả phổ tán sắc năng lượng tia X (EDX) khẳng định sự hiện diện đầy đủ của các nguyên tố cấu thành: Carbon (C), Nitrogen (N), Silicon (Si), Oxygen (O) và Chlorine (Cl) từ chất pha tạp $HCl$.
         Bảng tổng hợp đặc tính điện dung theo thành phần

Đổi mới và Đóng góp kỹ thuật

  1. Làm chủ công nghệ trùng hợp polymer hóa tại chỗ (In-situ Chemical Polymerization) trên khung carbon chức hóa: Đồ án loại bỏ nhược điểm tách pha cơ học của các phương pháp trộn vật lý, tạo ra liên kết liên hợp bền vững giữa mạch PANI và ống CNTf.
  2. Cơ chế cộng hưởng năng lượng 3 thành phần (Triple Synergy):
    • CNTf (Đóng góp EDLC): Khung mạng dẫn điện có suất Young $1{,}8,\text{TPa}$, diện tích bề mặt lớn, dẫn điện kiểu kim loại giúp giảm nội trở tương đương (ESR).
    • PANI (Đóng góp Pseudocapacitance): Cung cấp các cặp phản ứng oxy hóa - khử liên tục giữa các trạng thái Leucoemeraldine $\leftrightarrow$ Emeraldine Salt $\leftrightarrow$ Pernigraniline.
    • Nano Si (Tăng cường mật độ điện tích): Kích thước siêu nhỏ $20\text{–}30,\text{nm}$ tạo thêm diện tích tiếp xúc điện hóa và đóng vai trò như các điểm chốt cơ học chống co giãn thể tích của PANI.
  3. Đóng góp tiên phong cho nghiên cứu vật liệu bán dẫn/năng lượng trong nước: Đây là một trong những công trình đầu tiên tại Việt Nam tích hợp hạt nano Si kích thước dưới $30,\text{nm}$ vào hệ composite polymer dẫn ứng dụng cho thiết bị tích trữ năng lượng.

Ứng dụng thực tế và Triển khai

+-------------------------------------------------------------------------+
|                  CÁC KỊCH BẢN ỨNG DỤNG THỰC TIỄN                        |
|                                                                         |
|  [Xe điện & Giao thông]     [Lưới điện thông minh]     [IoT & Wearable] |
|  - Hấp thu năng lượng hãm   - Ổn định xung tần số      - Cảm biến tự cấp|
|  - Cung cấp dòng phóng khởi - Lưu trữ đệm vi mô cho    - Thiết bị đeo dẻo|
|    động tức thời cực đại       nguồn Pin mặt trời/Gió    nhẹ, an toàn   |
+-------------------------------------------------------------------------+

Quy trình công nghệ chế tạo điện cực công nghiệp

  1. Pha chế Slurry: Hòa trộn bột nanocomposite CNTf-PANI-Nano Si với chất kết dính Polyvinylidene Fluoride (PVDF) và dung môi N-Methyl-2-pyrrolidone (NMP) theo tỷ lệ tối ưu 80:10:10.
  2. Phủ màng (Doctor Blade Coating): Tráng đều lớp slurry lên màng thu dòng lá nhôm (Al foil) hoặc màng carbon dẫn điện Bucky Paper với độ dày kiểm soát $50\text{–}100,\mu\text{m}$.
  3. Sấy chân không và Ép cán: Sấy ở $80^\circ\text{C}$ trong 12h, ép cán nóng (hot rolling) để tối ưu hóa độ chặt và giảm điện trở tiếp xúc.
  4. Lắp ráp Cell: Kết hợp với màng ngăn Celgard và dung dịch điện phân axit/gel polymer PVA-$H_2SO_4$ để tạo cell siêu tụ dẻo.
          Lộ trình nghiên cứu & Thương mại hóa (Roadmap)

Hạn chế và Hướng phát triển

Hạn chế kỹ thuật

  • Phản ứng tổng hợp hóa học ướt tạo ra lượng nước thải chứa axit ($HCl, HNO_3$) và ion amoni sulfate cần quy trình xử lý trung hòa môi trường.
  • Kỹ thuật đo đạc mới dừng lại ở hệ ba điện cực đo quét thế vòng tuần hoàn (CV), chưa thực hiện đo tổng trở điện hóa (EIS) và phóng nạp dòng không đổi (Galvanostatic Charge-Discharge - GCD) để xác định chính xác số chu kỳ sống suy hao sau $10.000$ lần.

Hướng phát triển tiếp theo

  • Khảo sát tích hợp thêm các oxit kim loại chuyển tiếp có dung lượng lý thuyết cực cao như $V_2O_5$ hoặc $MnO_2$ lên bề mặt Bucky paper.
  • Nghiên cứu cơ chế vận hành trong các hệ điện giải rắn thân thiện môi trường (Gel Polymer Electrolyte - PVA/$H_3PO_4$ hoặc chất lỏng ion Ionic Liquids) nhằm nâng cao cửa sổ thế hoạt động từ $0{,}8,\text{V}$ lên trên $2{,}5\text{–}3{,}0,\text{V}$, giúp tăng mật độ năng lượng theo hàm bậc hai ($E = \frac{1}{2} C V^2$).

Đối tượng hưởng lợi

  • Sinh viên & Học viên cao học ngành Hóa học/Vật liệu: Nắm bắt quy trình thực nghiệm chuẩn từ khâu xử lý biến tính carbon nanotube đến kỹ thuật trùng hợp dẫn điện và đo phổ phân tích chuyên sâu.
  • Kỹ sư R&D & Nhà phát triển linh kiện: Có được công thức phối trộn vật liệu có độ tin cậy cao, giải quyết triệt để bài toán suy thoái cấu trúc của polymer dẫn trong siêu tụ điện.
  • Doanh nghiệp sản xuất thiết bị lưu trữ năng lượng: Cơ sở dữ liệu thực nghiệm giúp định giá nguyên liệu đầu vào, tối ưu chi phí tổng hợp bằng phương pháp hóa học quy mô công nghiệp thay cho các phương pháp chân không đắt đỏ.
  • Cộng đồng nghiên cứu khoa học: Cung cấp bằng chứng thực nghiệm về tương tác bề mặt giữa hạt nano bán dẫn (Nano Si) và khung dẫn điện liên hợp polymer-carbon.

Câu hỏi thường gặp

1. Điều kiện kỹ thuật tiên quyết để tổng hợp thành công PANI dạng muối dẫn điện là gì?

Phản ứng trùng hợp phải được duy trì nghiêm ngặt trong môi trường axit mạnh ($HCl$ $0{,}25\text{–}1,\text{M}$, $\text{pH} \le 2$) và nhiệt độ thấp $0\text{–}5^\circ\text{C}$. Nếu nhiệt độ cao hoặc thiếu axit, PANI sẽ hình thành dạng base Emeraldine Base (EB) hoặc Pernigraniline có điện trở rất cao, không thể sử dụng làm điện cực siêu tụ.

2. Vì sao cần biến tính CNT bằng axit $HNO_3$ trước khi tổng hợp composite?

CNT nguyên bản (CNTnf) có tính kỵ nước cực cao và dễ kết tụ thành bó lớn do lực hút Van der Waals, làm giảm diện tích tiếp xúc. Xử lý với $HNO_3$ $2{,}2,\text{M}$ trong 20 giờ gắn các nhóm chức phân cực chứa oxy ($-\text{COOH}, -\text{OH}$) lên thành ống, giúp CNT phân tán hoàn toàn trong pha nước và tạo lực liên kết tĩnh điện định hướng với monomer Aniline.

3. Sự khác biệt cốt lõi giữa siêu tụ điện và pin sạc Lithium-ion là gì?

Pin tích trữ năng lượng thông qua phản ứng hóa học xen lớp sâu trong khối vật liệu, dẫn đến tốc độ nạp/xả chậm ($1\text{–}2,\text{giờ}$) và suy giảm cơ học sau vài nghìn chu kỳ. Siêu tụ điện tích trữ năng lượng thông qua hấp phụ tĩnh điện bề mặt (EDLC) và phản ứng oxy hóa khử bề mặt siêu nhanh (Pseudocapacitance), cho phép sạc đầy trong vài giây và đạt tuổi thọ trên $100.000$ chu kỳ.

4. Vai trò thực sự của các hạt Nano Silicon trong hệ 3 thành phần là gì?

Nano Silicon kích thước $20\text{–}30,\text{nm}$ đóng vai trò là các tâm tích trữ điện tích bổ sung, gia tăng độ nhám bề mặt và tạo hiệu ứng khóa cơ học giữa các mạch PANI bọc quanh sợi CNTf, từ đó cải thiện điện dung riêng tổng thể và tăng độ bền chống co ngót của màng polymer.

5. Phương pháp phân tích nào chứng minh hệ 3 thành phần đã tạo liên kết thực sự chứ không chỉ là hỗn hợp cơ học?

Phổ FT-IR cho thấy sự dịch chuyển các pic dao động đặc trưng của vòng Quinoid/Benzenoid và xuất hiện liên kết phân cực mới; kết hợp ảnh FE-SEM chứng minh PANI bao bọc đồng nhất dạng sợi quanh CNTf và giữ chặt hạt Nano Si; cùng kết quả phân tích định lượng nguyên tố đồng nhất trên phổ EDX.

Kết luận

Đề tài "Nghiên cứu chế tạo hệ vật liệu CNT/PANI/Nano Si ứng dụng làm điện cực trong siêu tụ điện" đã hoàn thành xuất sắc các mục tiêu nghiên cứu đề ra. Thông qua phương pháp trùng hợp oxy hóa hóa học tại chỗ kết hợp chức hóa bề mặt ống nano carbon, công trình đã phát triển thành công hệ vật liệu composite lai tam phân đồng nhất, ổn định và có hoạt tính điện hóa vượt trội so với các thành phần đơn lẻ.

Kết quả nghiên cứu mở ra hướng đi đầy tiềm năng cho việc làm chủ công nghệ vật liệu lưu trữ năng lượng tiên tiến tại Việt Nam, tận dụng hiệu quả nguồn nguyên liệu nano silicon và ống carbon đa thành. Đây là nền tảng kỹ thuật vững chắc để tiếp tục mở rộng quy mô chế tạo các cell siêu tụ điện thực nghiệm phục vụ ngành giao thông xanh và thiết bị thông minh trong tương lai.
