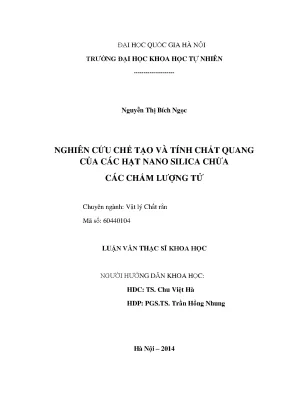

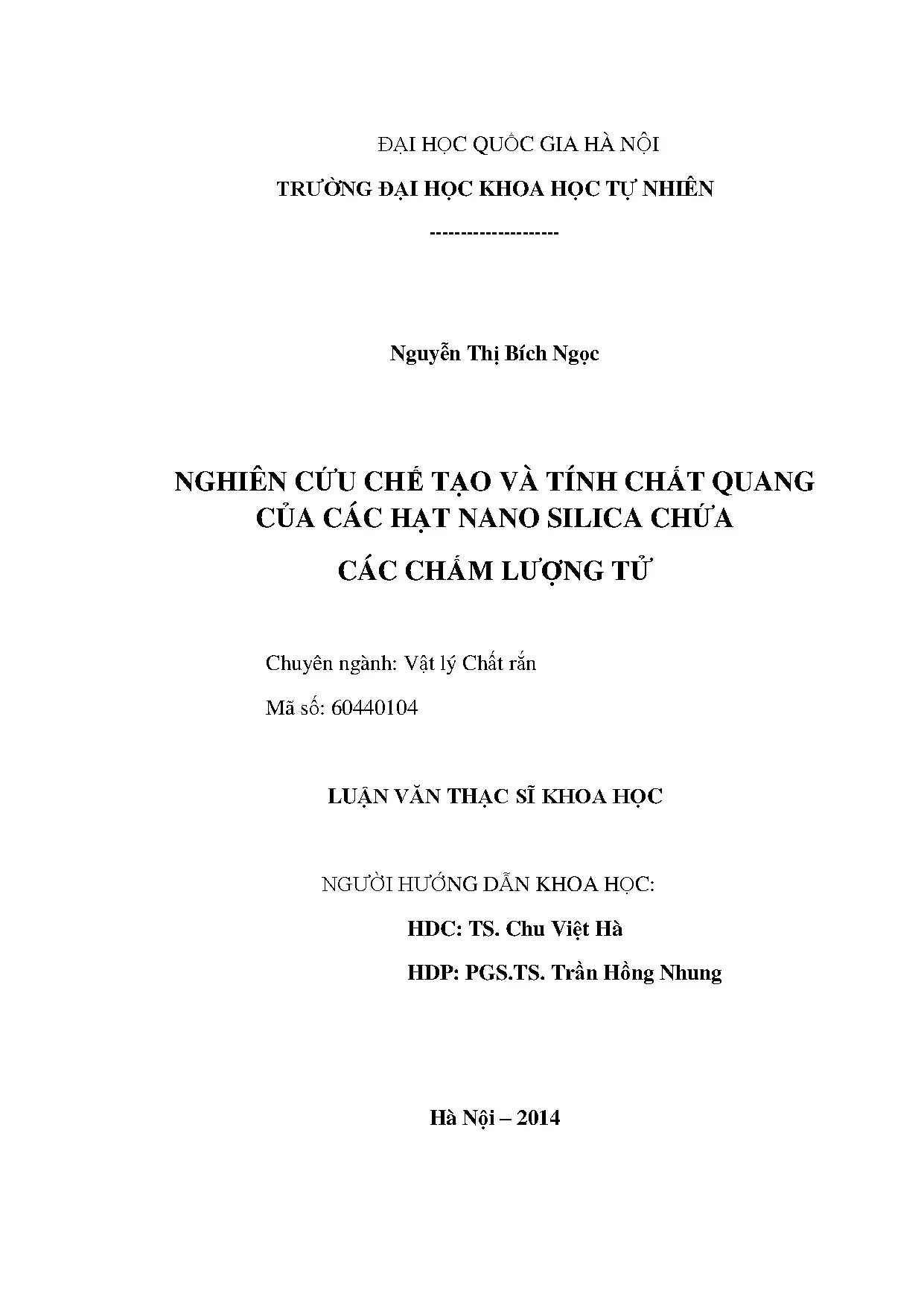

Luận văn thạc sĩ: Nghiên cứu chế tạo và tính chất quang của hạt nano silica chứa chấm lượng tử

Luận văn thạc sĩ nghiên cứu hus nghiên cứu chế tạo và tính chất quang của các hạt nano silica chứa các chấm lượng tử, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp

• Tác giả: Nguyễn Thị Bích Ngọc
• Người hướng dẫn: TS. Chu Việt Hà
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý Chất rắn
• Đề tài: Nghiên cứu chế tạo và tính chất quang của các hạt nano silica chứa các chấm lượng tử
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ CÁC CHẤM LƯỢNG TỬ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về nghiên cứu hạt nano silica chứa chấm lượng tử

Nghiên cứu về hạt nano silica chứa chấm lượng tử đang thu hút sự chú ý lớn trong lĩnh vực vật liệu nano. Các hạt này không chỉ có kích thước nhỏ mà còn mang lại nhiều ứng dụng tiềm năng trong y sinh học và công nghệ quang học. Hạt nano silica có khả năng cải thiện tính chất quang của chấm lượng tử, giúp tăng cường độ bền và khả năng phát quang. Việc nghiên cứu này không chỉ giúp hiểu rõ hơn về cấu trúc và tính chất của các hạt nano mà còn mở ra hướng đi mới cho các ứng dụng trong tương lai.

1.1. Đặc điểm và ứng dụng của chấm lượng tử trong y sinh

Chấm lượng tử là các tinh thể nano bán dẫn có kích thước từ vài nanomet đến vài chục nanomet. Chúng có khả năng phát quang mạnh mẽ và được sử dụng rộng rãi trong các ứng dụng sinh học như đánh dấu tế bào và hình ảnh hóa. Đặc biệt, tính chất quang của chấm lượng tử có thể được điều chỉnh thông qua kích thước, giúp tạo ra các màu sắc phát quang khác nhau, từ đó nâng cao khả năng phân tích trong các nghiên cứu y sinh.

1.2. Lợi ích của việc sử dụng hạt nano silica

Hạt nano silica có nhiều ưu điểm như độ ổn định cao, khả năng phân tán tốt trong môi trường sinh học và không độc hại. Việc bọc chấm lượng tử bằng lớp silica giúp bảo vệ chúng khỏi các tác động bên ngoài, đồng thời cải thiện tính chất quang học. Điều này làm cho hạt nano silica trở thành lựa chọn lý tưởng cho các ứng dụng trong y sinh và công nghệ quang học.

II. Thách thức trong nghiên cứu chế tạo hạt nano silica chứa chấm lượng tử

Mặc dù có nhiều tiềm năng, việc chế tạo hạt nano silica chứa chấm lượng tử vẫn gặp phải nhiều thách thức. Một trong những vấn đề lớn nhất là độ độc hại của chấm lượng tử và khả năng phân tán kém trong môi trường sinh học. Ngoài ra, việc kiểm soát kích thước và hình dạng của hạt nano cũng là một thách thức lớn trong quá trình chế tạo.

2.1. Độ độc hại của chấm lượng tử

Nhiều nghiên cứu đã chỉ ra rằng chấm lượng tử có thể gây độc hại cho tế bào sống. Điều này đặt ra yêu cầu cần thiết phải phát triển các phương pháp chế tạo an toàn hơn, nhằm giảm thiểu tác động tiêu cực đến sức khỏe con người và môi trường.

2.2. Khó khăn trong việc kiểm soát kích thước hạt

Việc kiểm soát kích thước và hình dạng của hạt nano silica chứa chấm lượng tử là rất quan trọng để đảm bảo tính chất quang học mong muốn. Các phương pháp chế tạo hiện tại vẫn chưa hoàn toàn đáp ứng được yêu cầu này, dẫn đến sự không đồng nhất trong các mẫu hạt nano.

III. Phương pháp chế tạo hạt nano silica chứa chấm lượng tử hiệu quả

Để chế tạo hạt nano silica chứa chấm lượng tử, nhiều phương pháp khác nhau đã được nghiên cứu và áp dụng. Trong đó, phương pháp Stöber và phương pháp micelle đảo là hai phương pháp phổ biến nhất. Cả hai phương pháp này đều có những ưu điểm và nhược điểm riêng, ảnh hưởng đến chất lượng và tính chất của hạt nano cuối cùng.

3.1. Phương pháp Stöber trong chế tạo hạt nano

Phương pháp Stöber là một trong những phương pháp đơn giản và hiệu quả nhất để chế tạo hạt nano silica. Phương pháp này sử dụng các dung môi không độc hại và có thể điều chỉnh kích thước hạt thông qua các điều kiện phản ứng. Điều này giúp tạo ra các hạt nano silica đồng nhất và có tính chất quang học tốt.

3.2. Phương pháp micelle đảo trong chế tạo hạt nano

Phương pháp micelle đảo cũng là một lựa chọn khả thi để chế tạo hạt nano silica chứa chấm lượng tử. Phương pháp này cho phép kiểm soát tốt hơn về kích thước và hình dạng của hạt, đồng thời cải thiện khả năng phân tán trong môi trường sinh học. Tuy nhiên, quy trình thực hiện phức tạp hơn so với phương pháp Stöber.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn của hạt nano silica

Kết quả nghiên cứu về hạt nano silica chứa chấm lượng tử đã cho thấy nhiều triển vọng trong ứng dụng thực tiễn. Các hạt này không chỉ có khả năng phát quang mạnh mà còn có độ ổn định cao trong các môi trường khác nhau. Điều này mở ra nhiều cơ hội cho việc ứng dụng trong y sinh học, đặc biệt là trong việc phát hiện và điều trị bệnh.

4.1. Ứng dụng trong phát hiện sinh học

Hạt nano silica chứa chấm lượng tử có thể được sử dụng làm chất đánh dấu trong các xét nghiệm sinh học. Chúng giúp tăng cường độ nhạy và độ chính xác của các phương pháp phát hiện, từ đó cải thiện khả năng chẩn đoán bệnh.

4.2. Ứng dụng trong điều trị bệnh

Ngoài việc sử dụng trong phát hiện, hạt nano silica còn có thể được ứng dụng trong điều trị bệnh. Chúng có khả năng mang thuốc đến đúng vị trí trong cơ thể, giúp tăng cường hiệu quả điều trị và giảm thiểu tác dụng phụ.

V. Kết luận và triển vọng tương lai của nghiên cứu

Nghiên cứu về hạt nano silica chứa chấm lượng tử đang mở ra nhiều cơ hội mới trong lĩnh vực vật liệu nano. Mặc dù còn nhiều thách thức cần vượt qua, nhưng những kết quả đạt được cho thấy tiềm năng lớn của các hạt này trong ứng dụng y sinh học và công nghệ quang học. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều đột phá mới, góp phần vào sự phát triển của công nghệ nano tại Việt Nam.

5.1. Hướng nghiên cứu tiếp theo

Các nghiên cứu tiếp theo cần tập trung vào việc cải thiện tính chất quang học của hạt nano silica chứa chấm lượng tử, đồng thời phát triển các phương pháp chế tạo an toàn và hiệu quả hơn. Điều này sẽ giúp mở rộng khả năng ứng dụng của các hạt này trong nhiều lĩnh vực khác nhau.

5.2. Tác động đến ngành công nghệ nano

Nghiên cứu về hạt nano silica chứa chấm lượng tử không chỉ có ý nghĩa trong lĩnh vực y sinh mà còn có thể tác động tích cực đến nhiều ngành công nghiệp khác. Việc phát triển các vật liệu nano mới sẽ thúc đẩy sự đổi mới và phát triển bền vững trong công nghệ nano.

Nội dung chính

Tổng quan nghiên cứu

Công nghệ nano sinh học đang tạo ra những bước tiến đột phá trong y học hiện đại, đặc biệt ở lĩnh vực chẩn đoán hình ảnh và phân tích tế bào mức độ phân tử. Các tinh thể nano bán dẫn hay chấm lượng tử sở hữu nhiều đặc tính quang học vượt trội so với chất màu hữu cơ truyền thống, bao gồm độ bền quang học cao gấp 100 đến 200 lần, thời gian sống phát quang dài từ 10 đến 50 ns, cùng phổ phát xạ huỳnh quang hẹp và đối xứng với độ rộng phổ ở nửa cực đại chỉ từ 25 đến 40 nm. Tuy nhiên, việc ứng dụng trực tiếp các chấm lượng tử gốc cadmi như CdTe và CdSe trong y sinh gặp rào cản lớn do độc tính tế bào cao khi ion kim loại nặng rò rỉ, hiện tượng nhấp nháy huỳnh quang ngẫu nhiên và xu hướng tự kết tụ trong môi trường sinh lý.

Để khắc phục triệt để các hạn chế trên, đề tài tập trung nghiên cứu quy trình chế tạo và đánh giá tính chất quang của các hạt nano silica chứa chấm lượng tử CdTe/ZnS và CdSe/CdS phân tán trong nước. Nghiên cứu được thực hiện tại Bộ môn Vật lý Chất rắn thuộc Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội phối hợp với Phòng Nanobiophotonics thuộc Viện Vật lý - Viện Hàn lâm Khoa học và Công nghệ Việt Nam. Bằng việc tối ưu hóa phương pháp sol-gel Stöber kết hợp tác chất trung hòa điện tích aminopropyltriethoxysilane, nghiên cứu đã chế tạo thành công hệ hạt nano silica có kích thước đồng đều từ 70 đến 150 nm, giá trị thế điện động zeta đạt từ -35 mV đến -45 mV và chỉ số đa phân tán dưới 0.2. Kết quả này mang lại ý nghĩa then chốt trong việc tạo ra các đầu dò sinh học siêu sáng, bền quang và tương thích sinh học cao phục vụ phát hiện sớm vi khuẩn và tế bào bệnh học.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng vững chắc của lý thuyết giam giữ lượng tử và hóa học vật liệu sol-gel tiên tiến:

• Lý thuyết giam giữ lượng tử: Khi kích thước tinh thể bán dẫn nhỏ hơn hoặc tương đương bán kính Bohr exciton (vài nanomet), các hạt tải điện tử và lỗ trống bị giam giữ không gian, dẫn đến sự lượng tử hóa các mức năng lượng theo công thức Kayanuma. Hiện tượng này làm mở rộng độ rộng vùng cấm hiệu dụng, cho phép điều khiển màu sắc phát xạ huỳnh quang của chấm lượng tử CdTe và CdSe từ vùng khả kiến đến cận hồng ngoại thông qua việc thay đổi kích thước hạt.
• Cơ chế hình thành mạng nền silica theo phương pháp Stöber: Phản ứng sol-gel diễn ra qua hai giai đoạn liên tiếp là thủy phân tetraethylorthosilicate tạo ra các nhóm silanol và ngưng tụ nucleophilic tạo cầu liên kết siloxane Si-O-Si. Quá trình này được kiểm soát chặt chẽ bởi nồng độ chất xúc tác bazơ amoniac và lượng nước tham gia phản ứng.
• Mô hình lớp điện kép và độ ổn định keo: Sự phân tán bền vững của hệ huyền phù nano được đánh giá qua thế điện động zeta và lực đẩy tĩnh điện. Khi giá trị tuyệt đối của thế zeta vượt quá 30 mV, lực đẩy tĩnh điện sẽ thắng lực hút phân tử Van der Waals, ngăn chặn hiện tượng đông tụ của các hạt nano trong dung dịch.
• Các khái niệm cốt lõi: Chấm lượng tử bán dẫn cấu trúc lõi-vỏ, hạt nano silica đa chức năng, bán kính thủy động học và chỉ số đa phân tán huyền phù.

Phương pháp nghiên cứu

Nghiên cứu tiến hành khảo sát thực nghiệm trên 2 hệ mẫu chính gồm chấm lượng tử CdTe/ZnS nồng độ khoảng 10 mũ 15 hạt trên mỗi mililit và CdSe/CdS nồng độ khoảng 10 mũ 12 hạt trên mỗi mililit. Cỡ mẫu nghiên cứu bao gồm 12 dãy thí nghiệm độc lập được thiết kế để khảo sát có hệ thống ảnh hưởng của các thông số công nghệ: lượng chất xúc tác amoni hydroxit thay đổi từ 200 đến 800 microlit, lượng nước cất thay đổi từ 300 đến 900 microlit, và lượng chất nối ghép aminopropyltriethoxysilane thay đổi từ 0 đến 3.0 microlit trên nền thể tích cố định 15 mililit ethanol và 150 microlit tetraethylorthosilicate.

Phương pháp chọn mẫu thực nghiệm dựa trên nguyên tắc biến đổi từng thông số đơn lẻ trong khi cố định các yếu tố còn lại nhằm cô lập chính xác ảnh hưởng của từng tác nhân hóa học. Quy trình chế tạo sử dụng rung siêu âm từ 5 đến 10 phút để gắn kết aminopropyltriethoxysilane lên bề mặt chấm lượng tử tích điện âm trước khi đưa vào phản ứng ngưng tụ silica, tiếp theo là 5 chu kỳ ly tâm rửa sạch ở tốc độ 7000 vòng/phút trong 5 phút.

Lý do lựa chọn các phương pháp phân tích:

• Kính hiển vi điện tử truyền qua JEM1010 với độ phóng đại lên tới hàng trăm nghìn lần cho phép quan sát trực tiếp hình thái hình cầu và sự phân bố của các lõi chấm lượng tử bên trong mạng nền silica.
• Phương pháp tán xạ ánh sáng động DLS và đo thế Zeta trên hệ máy Zetasizer Nano ZS giúp xác định chính xác bán kính thủy động học và độ ổn định bề mặt hạt trong trạng thái lỏng.
• Phổ hấp thụ UV-Vis Cary 5000 và phổ huỳnh quang phân giải cao Cary Eclipse với bước sóng kích thích 350 nm cho phép đánh giá sự biến đổi cấu trúc năng lượng và hiệu suất phát quang sau khi bọc vỏ. Toàn bộ dữ liệu thực nghiệm được thu thập và chuẩn hóa trong giai đoạn 2013-2014.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Chế tạo thành công hạt nano silica cấu trúc hình cầu đồng nhất chứa nhiều chấm lượng tử: Ảnh hiển vi điện tử truyền qua khẳng định các hạt nano SiO2@CdTe và SiO2@CdSe có dạng hình cầu đơn phân tán hoàn hảo với đường kính dao động từ 70 đến 120 nm đối với hệ CdTe và từ 70 đến 150 nm đối với hệ CdSe, tăng khoảng 40% so với hạt silica không chứa chấm lượng tử có kích thước từ 50 đến 100 nm trong cùng điều kiện tiền chất.
• Độ phân tán keo đạt chuẩn quốc tế vượt trội: Phép đo tán xạ ánh sáng động ghi nhận chỉ số đa phân tán PdI của các mẫu tối ưu luôn duy trì ở mức dưới 0.2, chứng minh hệ hạt không xảy ra hiện tượng kết đám. Giá trị thế điện động zeta của các hạt silica bọc chấm lượng tử đạt mức âm sâu từ -35 mV đến -45 mV, cao hơn đáng kể so với ngưỡng ổn định tiêu chuẩn 30 mV của hệ keo.
• Khuếch đại độ chói và bảo toàn phổ phát quang: Phổ huỳnh quang của hạt nano sau khi bọc silica vẫn giữ nguyên dạng đường cong Gauss đối xứng với vị trí đỉnh phát quang không bị dịch chuyển và độ bán rộng phổ duy trì ổn định trong khoảng 25 đến 40 nm. Do mỗi hạt nano silica dung nạp nhiều chấm lượng tử bên trong, cường độ phát quang tổng thể được khuếch đại mạnh mẽ, nâng cao tỷ số tín hiệu trên nhiễu cho các phép đo quang học.
• Xác lập vai trò điều phối của amoni hydroxit và aminopropyltriethoxysilane: Khi thể tích chất xúc tác amoni hydroxit tăng từ 200 lên 400 microlit, tốc độ phản ứng ngưng tụ tăng làm tăng kích thước hạt và mật độ chấm lượng tử được giam giữ, kéo theo cường độ huỳnh quang tăng gấp hơn 2 lần; tuy nhiên khi lượng xúc tác vượt quá 600 microlit, quá trình tạo mầm diễn ra quá nhanh gây tự dập tắt quang học.

Thảo luận kết quả

Nguyên nhân tạo nên sự thành công của cấu trúc hạt nằm ở cơ chế chuyển giao điện tích thông minh của phân tử aminopropyltriethoxysilane. Thông thường, bề mặt chấm lượng tử CdTe được bao bọc bởi axit mercaptopropionic và CdSe được bao phủ bởi citrate đều mang điện tích âm do chứa nhóm carboxyl COO-, trong khi mạng silica đang hình thành cũng tích điện âm do các nhóm silanol phân ly. Sự có mặt của aminopropyltriethoxysilane với đầu amin mang điện tích dương đã trung hòa hiệu quả lực đẩy tĩnh điện, hoạt động như một cầu nối vững chắc đưa các chấm lượng tử vào sâu trong lòng khung silica Si-O-Si.

So với các công bố quốc tế sử dụng phương pháp micelle đảo đòi hỏi dung môi hữu cơ độc hại và nhiều bước loại bỏ chất hoạt động bề mặt, quy trình Stöber biến tính trong nghiên cứu này đơn giản hơn, diễn ra hoàn toàn trong môi trường nước và cồn an toàn. Về mặt độ bền quang học, trong khi các chấm lượng tử trần không bọc vỏ bị suy giảm từ 50% đến 70% cường độ phát quang sau một thời gian ngắn do tác động oxy hóa bề mặt, hạt nano silica chứa chấm lượng tử duy trì tín hiệu huỳnh quang ổn định trong các môi trường sinh học đệm như PBS và Tris.

Dữ liệu nghiên cứu có thể được trực quan hóa tối ưu thông qua đồ thị tương quan giữa thể tích nước, chất xúc tác với bán kính thủy động học, kết hợp bảng ma trận so sánh thế zeta và biểu đồ cột biểu diễn sự thay đổi cường độ huỳnh quang theo thời gian lưu trữ.

Đề xuất và khuyến nghị

• Chuẩn hóa và tự động hóa quy trình tổng hợp sol-gel quy mô phòng thí nghiệm: Thiết lập hệ thống phản ứng bán liên tục có kiểm soát nhiệt độ và tốc độ khuấy nhỏ giọt tự động, hướng tới mục tiêu duy trì độ lệch chuẩn kích thước hạt dưới 5% và sản lượng đạt trên 500 mg hạt nano tinh khiết trong mỗi mẻ tổng hợp. Thời gian hoàn thiện quy trình trong 6 tháng, do các phòng thí nghiệm vật liệu nano thuộc các trường đại học và viện nghiên cứu chuyên ngành chủ trì.
• Mở rộng kỹ thuật chức năng hóa bề mặt hạt silica với kháng thể đơn dòng: Ứng dụng các nhóm chức năng silanol tự do trên bề mặt hạt nano silica để gắn kết đồng hóa trị với kháng thể kháng vi khuẩn gây bệnh, đặt mục tiêu hiệu suất gắn kết sinh học đạt trên 85% và giới hạn phát hiện mầm bệnh đạt từ 10 đến 100 CFU/mL. Lộ trình thực hiện trong 12 tháng, do các nhóm nghiên cứu quang sinh học nano phối hợp cùng viện vi sinh dịch tễ thực hiện.
• Đánh giá toàn diện độc tính tế bào in vitro và dược động học in vivo: Tiến hành các thử nghiệm nuôi cấy tế bào để định lượng mức độ tương thích sinh học của hạt nano silica chứa chấm lượng tử, bảo đảm tỷ lệ tế bào sống sót đạt trên 95% sau 48 giờ tiếp xúc ở nồng độ 100 microgram/mL. Hoàn thành lộ trình đánh giá trong 9 tháng, giao cho các trung tâm nghiên cứu y dược học thực nghiệm đảm trách.
• Chuyển giao công nghệ sản xuất kit thử chẩn đoán y sinh nhanh tại chỗ: Tích hợp hạt nano silica phát quang vào que thử miễn dịch dòng chảy ngang, nâng cao độ nhạy phát hiện kháng nguyên lên gấp 10 đến 20 lần so với hạt keo vàng hoặc chất màu huỳnh quang thông thường, rút ngắn thời gian chẩn đoán xuống dưới 15 phút. Kế hoạch triển khai thương mại hóa trong 18 tháng, phối hợp giữa các viện nghiên cứu và doanh nghiệp sản xuất thiết bị y tế.

Đối tượng nên tham khảo luận văn

• Học viên cao học, nghiên cứu sinh ngành Vật lý chất rắn và Khoa học vật liệu: Tài liệu cung cấp cơ sở lý thuyết chuyên sâu về hiệu ứng giam giữ lượng tử, động học phản ứng sol-gel Stöber và hướng dẫn chi tiết phương pháp phân tích vi cấu trúc bằng kính hiển vi điện tử truyền qua và phổ quang học.
• Các nhà nghiên cứu trong lĩnh vực Quang sinh học nano và Y sinh học phân tử: Nguồn tài liệu tham khảo giá trị để phát triển các loại đầu dò huỳnh quang độ sáng cao, phục vụ kỹ thuật đánh dấu huỳnh quang đa màu, định vị tế bào ung thư và theo dõi quá trình sinh học thời gian thực.
• Kỹ sư nghiên cứu và phát triển sản phẩm tại các doanh nghiệp chẩn đoán y khoa: Cung cấp giải pháp kỹ thuật cụ thể nhằm thay thế chất đánh dấu huỳnh quang truyền thống bằng hạt nano silica chứa chấm lượng tử bền quang, giúp nâng cao độ chính xác của các bộ kit xét nghiệm miễn dịch.
• Giảng viên và cán bộ quản lý phòng thí nghiệm chuyên ngành vật lý - hóa học: Sử dụng làm tài liệu giảng dạy chuyên đề vật liệu cấu trúc nano, thiết kế các bài thí nghiệm thực hành về tổng hợp hạt keo và phân tích kích thước hạt bằng kỹ thuật tán xạ ánh sáng động.

Câu hỏi thường gặp

Tại sao cần bọc lớp vỏ silica cho các chấm lượng tử CdTe và CdSe? Lớp vỏ silica đóng vai trò như một rào cản vật lý và hóa học trơ, giúp ngăn chặn sự rò rỉ của các ion kim loại nặng cadmi ra môi trường sinh học, qua đó giảm thiểu độc tính tế bào. Hơn nữa, silica trong suốt đối với ánh sáng khả kiến, giúp bảo vệ chấm lượng tử khỏi hiện tượng quang tẩy và suy giảm huỳnh quang, duy trì độ bền quang cao gấp 100 đến 200 lần so với chất màu hữu cơ.

Chất aminopropyltriethoxysilane đóng vai trò gì trong quá trình bọc vỏ silica? Aminopropyltriethoxysilane hoạt động như tác chất trung hòa điện tích bề mặt. Do cả chấm lượng tử và tiền chất silica thủy phân đều tích điện âm nên sinh ra lực đẩy tĩnh điện ngăn cản sự bao bọc. Nhóm amin mang điện tích dương của aminopropyltriethoxysilane sẽ liên kết với chấm lượng tử, tạo điều kiện cho mạng siloxane hình thành bao quanh lõi bán dẫn.

Quy trình chế tạo bằng phương pháp Stöber có điểm gì thuận lợi hơn phương pháp micelle đảo? Phương pháp Stöber sử dụng hệ dung môi thân thiện môi trường gồm nước và ethanol, hoàn toàn không cần bổ sung các chất hoạt động bề mặt phức tạp hay dung môi kỵ nước. Các hạt nano silica sau khi tổng hợp có thể phân tán trực tiếp trong dung dịch nước, tiết kiệm thời gian tinh chế và dễ dàng điều chỉnh kích thước hạt trong phạm vi từ 70 đến 150 nm.

Các thông số thế Zeta và PdI thể hiện chất lượng hạt nano như thế nào? Chỉ số đa phân tán PdI dưới 0.2 chứng minh hệ hạt đạt độ đồng đều cao về mặt hình thái và kích thước, không bị kết tụ thành đám lớn. Đồng thời, thế điện động zeta đạt giá trị âm sâu từ -35 mV đến -45 mV tạo ra lực đẩy tĩnh điện đủ mạnh giữa các hạt keo, đảm bảo độ ổn định huyền phù lâu dài trong môi trường phân tán.

Cường độ huỳnh quang của hạt nano chứa nhiều chấm lượng tử thay đổi ra sao so với chấm lượng tử đơn lẻ? Việc tích hợp đồng thời nhiều chấm lượng tử vào trong cùng một vỏ bọc silica hình cầu kích thước từ 70 đến 120 nm giúp khuếch đại cường độ phát xạ tổng thể lên nhiều lần. Nhờ đó, hạt nano silica phát ra tín hiệu huỳnh quang rực rỡ với phổ phát xạ dạng Gauss đối xứng hẹp có độ bán rộng từ 25 đến 40 nm, tăng cường đáng kể độ nhạy phân tích sinh học.

Kết luận

• Chế tạo thành công hệ hạt nano silica hình cầu đồng nhất chứa các chấm lượng tử CdTe/ZnS và CdSe/CdS bằng phương pháp sol-gel Stöber cải tiến với kích thước hạt điều khiển được trong khoảng từ 70 đến 150 nm.
• Giải quyết triệt để bài toán lực đẩy tĩnh điện giữa các cấu phần mang điện tích âm nhờ ứng dụng hiệu quả cầu nối aminopropyltriethoxysilane với liều lượng tối ưu từ 1.5 đến 3.0 microlit.
• Chứng minh độ ổn định keo vượt trội của hệ hạt trong dung dịch thông qua chỉ số đa phân tán PdI luôn dưới mức 0.2 và giá trị thế điện động zeta đạt từ -35 mV đến -45 mV.
• Bảo toàn xuất sắc các đặc tính quang học cốt lõi với phổ huỳnh quang dạng Gauss sắc nét có độ rộng nửa cực đại từ 25 đến 40 nm, thời gian sống phát quang từ 10 đến 50 ns và độ bền quang cao trong môi trường sinh học đệm.
• Xây dựng hoàn chỉnh bộ thông số thực nghiệm về tỷ lệ amoni hydroxit, nước và tiền chất làm cơ sở vững chắc cho các nghiên cứu ứng dụng tiếp theo.

Đóng góp lớn nhất của luận văn là đã làm chủ quy trình công nghệ chế tạo vật liệu nano phát quang thân thiện môi trường với chi phí hợp lý tại Việt Nam. Lộ trình nghiên cứu tiếp theo sẽ tập trung vào việc thử nghiệm chức năng hóa bề mặt hạt nano với các kháng thể đặc hiệu trong vòng 6 đến 12 tháng tới. Các viện nghiên cứu, trường đại học và doanh nghiệp y tế được khuyến khích hợp tác khai thác kết quả của luận văn để sớm phát triển các hệ kit xét nghiệm huỳnh quang thế hệ mới phục vụ cộng đồng.
