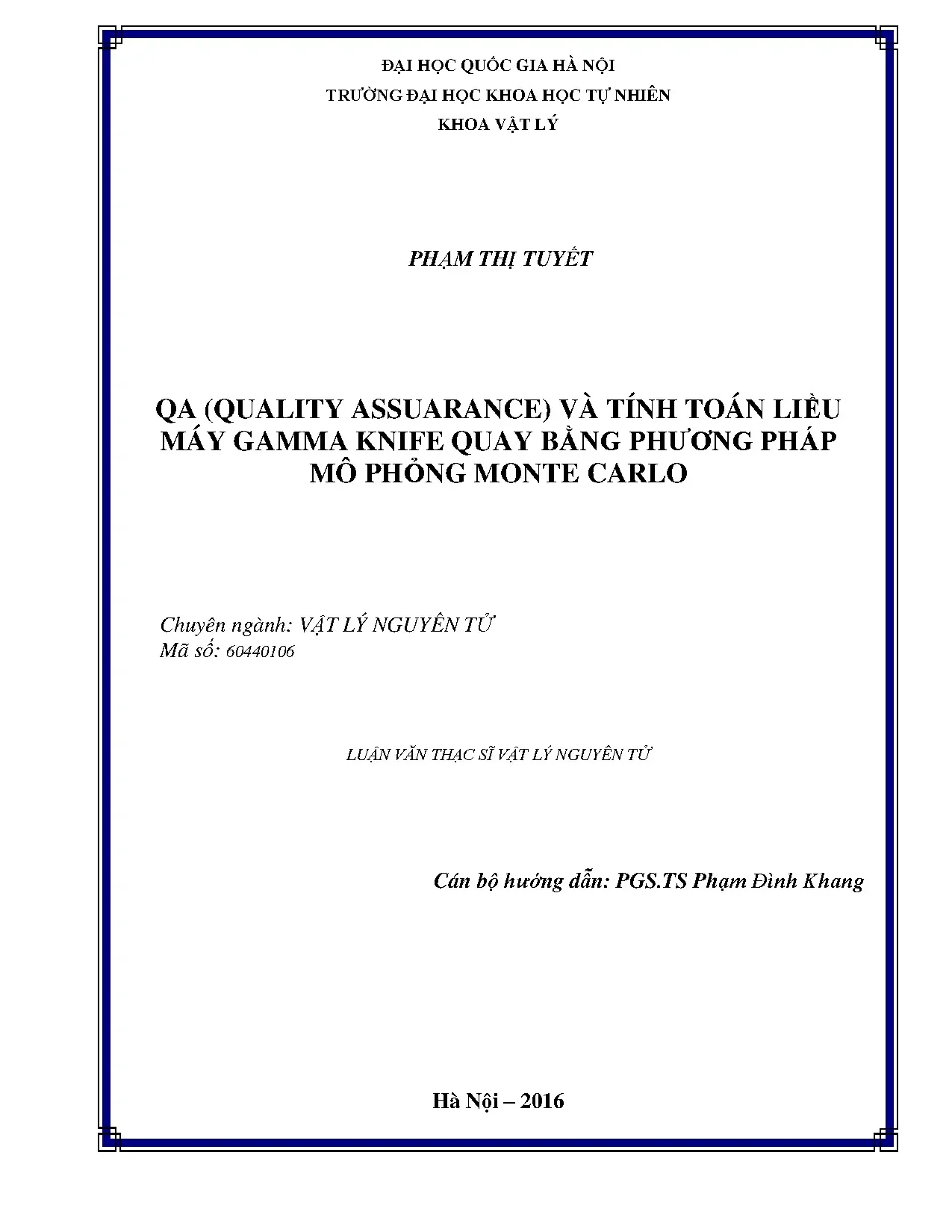

Luận văn thạc sĩ về QA và tính toán liều máy Gamma Knife bằng phương pháp mô phỏng Monte Carlo

Luận văn thạc sĩ nghiên cứu hus qa quality assuarance và tính toán liều máy gamma knife quay bằng phương pháp mô phỏng monte, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện

• Tác giả: Phạm Thị Tuyết
• Người hướng dẫn: PGS.TS Phạm Đình Khang
• Trường học: Trường Đại học Khoa học Tự nhiên
• Chuyên ngành: Vật lý nguyên tử
• Đề tài: QA (Quality Assurance) và tính toán liều máy Gamma Knife quay bằng phương pháp mô phỏng Monte Carlo
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CẢM ƠN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ KĨ THUẬT XẠ PHẪU GAMMA KNIFE
• 1.1. Tương tác của bức xạ với cơ thể sống
• 1.2. Cấu trúc cơ bản của hệ thống xạ phẫu Gamma knife
• 1.3. Kế hoạch điều trị và tiến trình điều trị
• 1.4. Giới thiệu hương trình Osirix
• 1.5. Ưu điểm của RGS so với các thiết bị xạ phẫu khác
• 2. CHƯƠNG II: ĐẢM BẢO CHẤT LƯỢNG (QA) TRONG QUY TRÌNH XẠ PHẪU GAMMA KNIFE
• 2.1. Các thiết bị trong phép đo liều tuyệt đối
• 2.2. Phương pháp chuyển đổi liều và hiệu chỉnh các thông số
• 2.3. Tiến trình QA
• 2.3.1. Hiệu chỉnh suất liều ra của hệ thống với các hệ thống chuẩn trực khác nhau
• 2.3.2. Hiệu chỉnh liều tại tâm vùng điều trị
• 2.3.3. Hiệu chỉnh ART
• 2.3.4. Hiệu chỉnh điểm đồng tâm và đường đồng liều
• 2.3.5. Kiểm tra độ chính xác thời gian điều trị
• 2.3.6. Kiểm tra rò rỉ bức xạ
• 3. CHƯƠNG III: TÍNH TOÁN MÔ PHỎNG PHÂN BỐ LIỀU CHO THIẾT BỊ XẠ PHẪU GAMMA KNIFE QUAY BẰNG PHƯƠNG PHÁP MONTE CARLO
• 3.1. Phương pháp Monte-Carlo
• 3.2. Chương trình MCNP5
• 3.3. Mô phỏng MCNP cho nguồn đơn kênh trong thiết bị xạ phẫu RGS
• 3.4. Các kết quả tính toán với nguồn đơn kênh
• 3.5. Mô phỏng MCNP cho 30 nguồn trong thiết bị xạ phẫu RGS
• 3.6. Kết quả tính toán đối với 30 nguồn
• 3.6.1. Phân bố liều theo các trục tọa độ
• 3.6.2. Phân bố liều theo mặt phẳng
• 3.6.3. So sánh với các profile
• 3.6.4. So sánh FWHM với kết quả xuất ra của Osirix
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Nghiên cứu chất lượng QA và Gamma Knife

Nghiên cứu chất lượng QA trong y tế là một phần quan trọng nhằm đảm bảo an toàn và hiệu quả trong điều trị. Đặc biệt, trong lĩnh vực xạ phẫu Gamma Knife, việc tính toán liều lượng chính xác là rất cần thiết. Phương pháp mô phỏng Monte Carlo đã trở thành công cụ hữu ích trong việc này. Bài viết sẽ đi sâu vào các khía cạnh của nghiên cứu này.

1.1. Giới thiệu về chất lượng QA trong y tế

Chất lượng QA trong y tế liên quan đến việc đảm bảo rằng các quy trình và thiết bị y tế hoạt động đúng cách. Điều này bao gồm việc kiểm tra và hiệu chỉnh các thiết bị như Gamma Knife để đảm bảo rằng liều lượng bức xạ được cung cấp chính xác và an toàn cho bệnh nhân.

1.2. Tầm quan trọng của Gamma Knife trong điều trị ung thư

Gamma Knife là một thiết bị tiên tiến sử dụng bức xạ gamma để điều trị các khối u não mà không cần phẫu thuật. Thiết bị này cho phép điều trị chính xác với liều lượng cao, giảm thiểu tổn thương cho các mô lành xung quanh.

II. Vấn đề và thách thức trong tính toán liều Gamma Knife

Mặc dù Gamma Knife là một công cụ mạnh mẽ, nhưng việc tính toán liều lượng chính xác vẫn gặp nhiều thách thức. Các yếu tố như sự phân bố bức xạ và độ chính xác của thiết bị có thể ảnh hưởng đến kết quả điều trị. Việc đảm bảo chất lượng QA là rất cần thiết để giải quyết những vấn đề này.

2.1. Các yếu tố ảnh hưởng đến tính toán liều

Các yếu tố như cấu trúc mô, vị trí khối u và thông số kỹ thuật của thiết bị Gamma Knife đều có thể ảnh hưởng đến tính toán liều. Việc hiểu rõ các yếu tố này giúp cải thiện độ chính xác trong điều trị.

2.2. Thách thức trong việc đảm bảo chất lượng QA

Đảm bảo chất lượng QA trong quy trình xạ phẫu Gamma Knife đòi hỏi sự phối hợp chặt chẽ giữa các kỹ sư vật lý và bác sĩ. Việc kiểm tra định kỳ và hiệu chỉnh thiết bị là cần thiết để duy trì độ chính xác và an toàn cho bệnh nhân.

III. Phương pháp mô phỏng Monte Carlo trong tính toán liều

Phương pháp mô phỏng Monte Carlo đã được áp dụng rộng rãi trong tính toán liều cho thiết bị Gamma Knife. Phương pháp này cho phép mô phỏng các quá trình tương tác của bức xạ với mô sống, từ đó đưa ra các kết quả chính xác hơn về phân bố liều.

3.1. Nguyên lý hoạt động của phương pháp Monte Carlo

Phương pháp Monte Carlo dựa trên việc mô phỏng ngẫu nhiên các sự kiện tương tác giữa bức xạ và mô. Điều này cho phép tính toán chính xác hơn về phân bố liều trong các tình huống phức tạp.

3.2. Ứng dụng của MCNP5 trong mô phỏng Gamma Knife

MCNP5 là một trong những chương trình mô phỏng phổ biến nhất sử dụng phương pháp Monte Carlo. Chương trình này cho phép mô phỏng các nguồn bức xạ và tính toán phân bố liều một cách chính xác, giúp cải thiện hiệu quả điều trị.

IV. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả từ nghiên cứu cho thấy rằng việc áp dụng phương pháp mô phỏng Monte Carlo trong tính toán liều Gamma Knife mang lại những cải tiến đáng kể về độ chính xác. Các kết quả này không chỉ có giá trị trong nghiên cứu mà còn có thể được áp dụng trực tiếp trong thực tiễn điều trị.

4.1. So sánh kết quả mô phỏng với thực tế

Kết quả mô phỏng từ MCNP5 đã được so sánh với các dữ liệu thực tế từ các bệnh viện. Sự tương đồng giữa các kết quả cho thấy tính chính xác của phương pháp mô phỏng này.

4.2. Ứng dụng trong điều trị bệnh nhân

Việc áp dụng các kết quả từ mô phỏng vào thực tiễn điều trị đã giúp cải thiện hiệu quả điều trị cho bệnh nhân. Điều này không chỉ nâng cao chất lượng cuộc sống mà còn giảm thiểu rủi ro cho bệnh nhân.

V. Kết luận và tương lai của nghiên cứu

Nghiên cứu về chất lượng QA và tính toán liều Gamma Knife bằng phương pháp mô phỏng Monte Carlo đã mở ra nhiều hướng đi mới trong lĩnh vực y tế. Tương lai của nghiên cứu này hứa hẹn sẽ mang lại nhiều cải tiến hơn nữa trong điều trị ung thư.

5.1. Tương lai của phương pháp mô phỏng trong y tế

Phương pháp mô phỏng Monte Carlo sẽ tiếp tục được phát triển và ứng dụng rộng rãi trong y tế, đặc biệt là trong lĩnh vực xạ trị. Sự phát triển của công nghệ sẽ giúp nâng cao độ chính xác và hiệu quả điều trị.

5.2. Định hướng nghiên cứu tiếp theo

Các nghiên cứu tiếp theo sẽ tập trung vào việc cải thiện các thuật toán mô phỏng và mở rộng ứng dụng của chúng trong các lĩnh vực khác nhau của y tế, nhằm nâng cao chất lượng điều trị cho bệnh nhân.

Nội dung chính

Tổng quan nghiên cứu

Theo thống kê từ Tổ chức Y tế Thế giới, ung thư hiện là một trong những nguyên nhân gây tử vong hàng đầu toàn cầu với khoảng gần 10 triệu ca mắc mới và hơn 8 triệu ca tử vong mỗi năm. Tại Việt Nam, mỗi năm ghi nhận khoảng 150.000 ca mắc mới cùng hơn 50.000 trường hợp tử vong do các bệnh lý ác tính. Trong số các kỹ thuật can thiệp hiện đại, xạ phẫu định vị lập thể bằng dao gamma là giải pháp tối ưu cho các tổn thương nội sọ phức tạp, thu hút hơn 500.000 bệnh nhân trên toàn thế giới lựa chọn điều trị kể từ năm 1968.

Vấn đề nghiên cứu cốt lõi xuất phát từ thực tiễn vận hành hệ thống xạ phẫu dao gamma quay GammaART-6000TM tại Trung tâm Y học hạt nhân và Ung bướu, Bệnh viện Bạch Mai. Khác với hệ thống dao gamma cổ điển Leksell cố định 201 nguồn, hệ thống xoay RGS sử dụng 30 nguồn Cobalt-60 với tổng hoạt độ ban đầu xấp xỉ 6.000 Ci. Việc tích hợp cơ chế quay đồng bộ giữa khối nguồn và ống chuẩn trực thứ cấp đòi hỏi một quy trình đảm bảo chất lượng (QA) nghiêm ngặt nhằm kiểm soát độ chính xác cơ học và liều lượng bức xạ.

Mục tiêu cụ thể của luận văn là thiết lập quy trình kiểm chuẩn QA toàn diện theo tiêu chuẩn quốc tế và ứng dụng phương pháp mô phỏng Monte Carlo qua chương trình MCNP5 để tính toán phân bố liều 3D. Nghiên cứu được thực hiện tại Bệnh viện Bạch Mai và Đại học Khoa học Tự nhiên Hà Nội trong giai đoạn 2015–2016. Kết quả nghiên cứu mang ý nghĩa then chốt khi kiểm soát sai số đồng tâm dưới 0,3 mm, sai lệch liều thực nghiệm dưới 5%, đồng thời cung cấp công cụ tính toán độc lập giúp tối ưu hóa kế hoạch xạ phẫu và nâng cao an toàn bức xạ cho bệnh nhân.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên lý thuyết tương tác bức xạ gamma với vật chất sống và lý thuyết vận chuyển hạt ngẫu nhiên Monte Carlo. Năng lượng photon phát ra từ nguồn Cobalt-60 ở hai mức đỉnh 1,17 MeV và 1,33 MeV tạo ra chuỗi tương tác ion hóa trực tiếp và gián tiếp. Trong cơ thể người với hơn 85% là nước, khoảng 80% tác động sinh học phá hủy tế bào u bắt nguồn từ cơ chế gián tiếp thông qua các gốc tự do peroxy và ion hoạt hóa.

Mô hình nghiên cứu kết hợp giữa đo đạc thực nghiệm theo nghị định thư quốc tế IAEA TRS-398, IAEA TRS-227 và báo cáo AAPM TG-42, TG-51 của Hiệp hội Vật lý Y học Hoa Kỳ. Ba khái niệm nền tảng trong hệ thống RGS bao gồm:

• Suất liều hấp thụ tuyệt đối: Đại lượng đo lường năng lượng bức xạ hấp thụ trên một đơn vị khối lượng mô mô phỏng tại tâm hình học, đạt giá trị lớn hơn hoặc bằng 3 Gy/phút khi nguồn mới nạp.
• Hệ số trường chiếu (Output Factor - OF): Tỷ số giữa suất liều tại kích thước trường chuẩn trực cụ thể so với trường chuẩn 18 mm.
• Độ rộng nửa cực đại (FWHM): Chỉ số đặc trưng cho độ phân bố không gian của chùm tia bức xạ và vùng chuyển tiếp liều (penumbra).

Phương pháp nghiên cứu

Nguồn dữ liệu thực nghiệm được thu thập trực tiếp trên hệ thống GammaART-6000TM tại Bệnh viện Bạch Mai. Nghiên cứu sử dụng buồng ion hóa thể tích siêu nhỏ A1SL (thể tích 0,053 cm3, hệ số chuyển đổi 55,8 R/nC) kết hợp liều kế Electrometer MAX-4000, đặt trong phantom cầu Polystyrene đường kính 16 cm (mật độ khối lượng 1,16 g/cm3) tương đương mô não người trưởng thành. Cỡ mẫu thực nghiệm bao gồm 5 khoảng thời gian phát xạ (60s, 120s, 180s, 240s, 300s) được lặp lại 3 lần cho mỗi kích thước collimator (4 mm, 8 mm, 14 mm, 18 mm). Phương pháp chọn mẫu đo đạc được thiết lập theo quy trình chuẩn hóa của IAEA nhằm loại bỏ sai số ngẫu nhiên do dòng rò và biến thiên nhiệt độ, áp suất môi trường.

Về phương pháp phân tích mô phỏng, tác giả lựa chọn phần mềm MCNP5 (Monte Carlo N-Particle) dựa trên cơ sở dữ liệu hạt nhân ENDF/B và ACTL. Lý do lựa chọn MCNP5 là khả năng giải quyết các bài toán phân bố bức xạ không gian 3D phức tạp mà các phương pháp giải tích thông thường không thể đáp ứng chính xác. Mô hình tính toán được thiết lập qua hai giai đoạn: mô phỏng nguồn đơn kênh và mô phỏng tổ hợp 30 chùm tia xoay đồng quy tại góc quét 360 độ. Quá trình thu thập và xử lý số liệu kéo dài liên tục trong 12 tháng từ tháng 8/2015 đến tháng 8/2016.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình kiểm chuẩn thực nghiệm và mô phỏng tính toán đã mang lại 4 phát hiện quan trọng về đặc tính vật lý của máy dao gamma quay:

• Độ chính xác hình học và hệ thống điều trị tự động (ART): Hệ thống định vị lập thể đạt sai số cơ học chỉ từ 0,0 mm đến 0,1 mm trên các trục tọa độ X, Y, Z. Độ sai lệch vị trí chuyển động của hệ thống ART luôn duy trì dưới 0,2 mm, thấp hơn nhiều so với ngưỡng cảnh báo 0,5 mm của nhà sản xuất.
• Hệ số trường chiếu (Output Factor): Kết quả đo đạc thực nghiệm cho thấy hệ số OF của các ống chuẩn trực đạt độ tương thích cao với thông số nhà sản xuất ban hành: collimator 18 mm đạt 1,000; collimator 14 mm đạt 0,982 (sai lệch 0,2% so với giá trị chuẩn 0,980); collimator 8 mm đạt 0,910 (trùng khớp tuyệt đối 0,910); và collimator 4 mm đạt 0,569 (sai lệch 0,17% so với giá trị chuẩn 0,570).
• Độ chính xác phân liều tại tâm điều trị: Tại tâm phantom cầu với liều chỉ định 10 Gy (tương ứng đường đồng liều 50% bao quanh bia 5 Gy), liều đo được ở các collimator 18 mm, 14 mm và 8 mm lần lượt là 9,90 Gy (sai lệch 0,96%), 9,81 Gy (sai lệch 1,86%) và 9,79 Gy (sai lệch 2,12%). Cả 3 kích thước này đều đáp ứng xuất sắc yêu cầu lâm sàng với sai số dưới 5%. Riêng trường chiếu 4 mm ghi nhận liều 8,89 Gy (sai lệch 11,13%) do hiệu ứng trường bức xạ siêu nhỏ làm giảm khả năng cân bằng điện tử trong buồng ion hóa.
• Phân bố liều và đường đồng liều trên phim Gafchromic RTQA: Kết quả chiếu xạ phim thực nghiệm ghi nhận độ rộng trung bình của đường đồng liều 50% tương ứng là 5,7 mm (collimator 4 mm), 9,8 mm (collimator 8 mm), 13,5 mm (collimator 14 mm) và 22,8 mm (collimator 18 mm). Tỷ lệ vùng tối chuyển tiếp liều nhỏ giúp giảm thiểu liều bức xạ chiếu vào mô não lành xung quanh khối u.

Thảo luận kết quả

Khi phân tích dữ liệu phân bố liều, các kết quả có thể được trực quan hóa thông qua biểu đồ biến thiên liều dọc trục không gian 3D (Ox, Oy, Oz) và bảng so sánh độ rộng FWHM giữa phần mềm mô phỏng MCNP5 với hệ thống lập kế hoạch thương mại Osirix. Dữ liệu biểu đồ profile liều cho thấy độ dốc phân bố liều giảm cực kỳ nhanh chóng bên ngoài thể tích đích điều trị, khẳng định ưu thế vượt trội của cơ chế 30 chùm tia xoay.

Nguyên nhân dẫn đến sự sai lệch liều trên 10% tại trường chiếu 4 mm là do kích thước buồng ion hóa A1SL (đường kính trong 4,1 mm) lớn hơn kích thước trường bức xạ thực tế, dẫn đến hiện tượng lấy tích phân trung bình thể tích làm suy giảm giá trị đo. Điều này hoàn toàn phù hợp với các công bố quốc tế của Joel Y.C Cheung và Al-Dweiri khi nghiên cứu trường chiếu nhỏ trên máy Leksell Gamma Knife.

So sánh với các nghiên cứu mô phỏng bằng code EGS4 hoặc PENELOPE, chương trình MCNP5 trong luận văn này đã tái hiện chính xác cấu trúc hình học phức tạp của 30 kênh chuẩn trực vonfram xoay. Sai số thời gian phát xạ chỉ 1 giây trên tổng chu kỳ 600 giây (sai số 0,16%), và suất liều rò rỉ bề mặt đạt dưới 10 microSv/h, chứng minh hệ thống RGS vận hành hoàn toàn ổn định và an toàn cho quy trình xạ trị lâm sàng.

Đề xuất và khuyến nghị

Dựa trên các kết quả đo đạc thực nghiệm và dữ liệu mô phỏng Monte Carlo, nghiên cứu đưa ra 4 giải pháp thực tiễn nhằm hoàn thiện quy trình xạ phẫu:

• Chuẩn hóa quy trình QA định kỳ cho hệ thống cơ khí và định vị ART: Tiến hành kiểm chuẩn tọa độ không gian 3D với tần suất 1 lần/tuần, duy trì mục tiêu sai số dịch chuyển cơ học dưới 0,1 mm. Đơn vị thực hiện: Kỹ sư Vật lý Y khoa phối hợp với bộ phận kỹ thuật thiết bị xạ trị.
• Ứng dụng hệ số hiệu chỉnh trường chiếu nhỏ cho collimator 4 mm: Áp dụng bổ sung hệ số hiệu chỉnh thể tích buồng đo hoặc chuyển sang sử dụng detector diode silic/phim xạ trị chuyên dụng để kiểm soát sai số liều dưới 3% trước khi lập kế hoạch cho các tổn thương siêu nhỏ. Timeline áp dụng: Ngay trong quý đầu tiên của chu kỳ bảo dưỡng hệ thống. Chủ thể thực hiện: Nhóm Vật lý Y học hạt nhân.
• Tích hợp code mô phỏng MCNP5 vào hệ thống kiểm tra chéo kế hoạch điều trị: Sử dụng MCNP5 như một công cụ thẩm định độc lập song song với phần mềm Osirix đối với các ca bệnh u não có hình thái bất thường hoặc gần các cơ quan trọng yếu như giao thoa thị giác và thân não. Thời gian hoàn thành thử nghiệm: Trong vòng 6 tháng. Chủ thể: Nhóm nghiên cứu vật lý nguyên tử và bác sĩ xạ phẫu.
• Tái nạp hoặc hiệu chỉnh chu kỳ nguồn phóng xạ Cobalt-60: Lập lịch trình bù trừ thời gian phát xạ tự động theo chu kỳ bán rã 5,26 năm của Cobalt-60, đảm bảo suất liều điều trị thực tế không suy giảm quá 50% sau mỗi 5 năm vận hành. Chủ thể thực hiện: Ban lãnh đạo Trung tâm Ung bướu và Kỹ sư trưởng an toàn bức xạ.

Đối tượng nên tham khảo luận văn

• Kỹ sư Vật lý Y khoa và Cán bộ An toàn bức xạ: Tiếp cận quy trình chi tiết về kiểm chuẩn chất lượng (QA/QC), phương pháp chuyển đổi giá trị đọc trên Electrometer, tính toán hệ số kTP và kỹ thuật chuẩn liều tuyệt đối bằng buồng ion hóa A1SL.
• Bác sĩ chuyên khoa Ung bướu và Xạ phẫu thần kinh: Nắm vững nguyên lý phân bố đường đồng liều 50%–90%, đặc tính suy giảm liều ngoài rìa khối u để tối ưu hóa chỉ định liều và bảo tồn tối đa các cấu trúc thần kinh lành lanh quanh tổn thương.
• Học viên cao học và Nghiên cứu sinh ngành Vật lý hạt nhân / Vật lý nguyên tử: Sử dụng tài liệu như một cẩm nang mẫu về phương pháp xây dựng input file MCNP5, định nghĩa mặt cong (surface card), ô mạng (cell card), tally năng lượng F6/F8 và kỹ thuật xử lý phổ photon Cobalt-60.
• Đơn vị quản lý trang thiết bị y tế và Bệnh viện chuyên khoa: Tham khảo các tiêu chuẩn kỹ thuật kiểm định máy xạ phẫu dao gamma quay, lập kế hoạch bảo trì phòng hộ bức xạ và đánh giá hiệu năng kinh tế - kỹ thuật của thiết bị RGS.

Câu hỏi thường gặp

Dao gamma quay RGS có điểm gì vượt trội so với dao gamma Leksell cổ điển?

Hệ thống RGS sử dụng 30 nguồn Cobalt-60 xoay đồng bộ thay vì 201 nguồn tĩnh như hệ thống Leksell cũ. Cải tiến này giúp giảm đáng kể chi phí nạp nguồn, đồng thời tạo ra 30 cung chiếu xoay 360 độ giúp phân tán liều bức xạ qua thể tích mô lành lớn hơn, giảm nguy cơ tổn thương não lành và sai số cơ học luôn dưới 0,3 mm.

Tại sao cần phải thực hiện quy trình QA định kỳ trước khi xạ phẫu?

Quy trình QA đảm bảo tính chính xác tuyệt đối về mặt cơ học và liều lượng bức xạ. Với nguồn Cobalt-60 có chu kỳ bán rã 5,26 năm, suất liều thay đổi liên tục theo thời gian. QA giúp kiểm soát sai số đồng tâm dưới 0,5 mm và sai lệch liều thực tế dưới 5%, đảm bảo tiêu diệt khối u chính xác mà không gây biến chứng cho bệnh nhân.

Tại sao có sự sai lệch liều lên tới 11,13% khi đo ở ống chuẩn trực 4 mm?

Sự sai lệch này xuất phát từ hiệu ứng trường chiếu nhỏ (small field dosimetry). Buồng ion hóa A1SL có đường kính 4,1 mm, lớn hơn đường kính chùm tia 4 mm, dẫn đến hiện tượng thiếu hụt cân bằng điện tử tích cực và tích phân liều không đầy đủ. Điều này được khắc phục bằng cách sử dụng phim Gafchromic hoặc hệ số hiệu chỉnh đặc thù.

Chương trình mô phỏng Monte Carlo MCNP5 đóng vai trò gì trong xạ phẫu?

MCNP5 là chương trình mô phỏng số giải bài toán vận chuyển hạt photon và electron ngẫu nhiên trong không gian 3D. Phần mềm cho phép tính toán chính xác phổ năng lượng photon (1,17 MeV và 1,33 MeV) và phân bố liều trong môi trường không đồng nhất, đóng vai trò công cụ kiểm chứng độc lập cho phần mềm lập kế hoạch điều trị Osirix.

Mức độ an toàn bức xạ xung quanh phòng máy RGS được kiểm soát như thế nào?

Hệ thống RGS được trang bị cơ cấu che chắn kép gồm thân máy bằng gang dày và cửa đóng mở dạng hàm cá sấu. Kết quả kiểm tra rò rỉ bức xạ thực tế cho thấy suất liều bề mặt vỏ máy luôn duy trì dưới 10 microSv/h, hoàn toàn tuân thủ các quy chuẩn an toàn bức xạ nghiêm ngặt của IAEA và Bộ Y tế Việt Nam.

Kết luận

• Luận văn đã xây dựng thành công quy trình đảm bảo chất lượng (QA) toàn diện cho hệ thống xạ phẫu dao gamma quay GammaART-6000TM tại Bệnh viện Bạch Mai, kiểm soát sai số hình học dưới 0,1 mm.
• Thực nghiệm đo liều hấp thụ khẳng định độ chính xác cao với sai lệch liều tại tâm chỉ từ 0,96% đến 2,12% đối với các ống chuẩn trực tiêu chuẩn từ 8 mm đến 18 mm.
• Ứng dụng thành công chương trình MCNP5 mô phỏng chính xác tương tác chùm tia Cobalt-60 và phân bố liều không gian 3D trong phantom mô phỏng.
• Đã phân tích chi tiết hiệu ứng trường chiếu nhỏ trên collimator 4 mm, cung cấp cơ sở dữ liệu quan trọng để hiệu chỉnh kế hoạch xạ phẫu lâm sàng.
• Thiết lập quy trình kiểm tra chéo độc lập giữa mô phỏng Monte Carlo và phần mềm Osirix, nâng cao chất lượng điều trị ung bướu nội sọ.

Kế hoạch tiếp theo định hướng mở rộng mô phỏng trên mô hình phantom đầu người không đồng nhất (kết hợp dữ liệu voxel CT/MRI thực tế) trong vòng 12 tháng tới. Các trung tâm xạ trị và nhà nghiên cứu quan tâm có thể khai thác toàn bộ tham số kỹ thuật và file cấu hình mô phỏng chi tiết trong tài liệu luận văn để chuẩn hóa quy trình điều trị tại cơ sở.

Trích đoạn nội dung tài liệu

CHƯƠNG I : TỔNG QUAN VỀ KĨ THUẬT XẠ PHẪU GAMMA KNIFE 1.1 Giới thiệu Xạ phẫu sọ não là quá trình phẫu thuật mà trong đó một chùm bức xạ hẹp nhắm đến một thể tích mô trong não. Liều bức xạ có độ tập trung cao và sức công phá mạnh này chỉ dùng cho một lần điều trị duy nhất và xạ phẫu hoàn toàn có thể tránh gây khối udo bức xạ gây ra cho các cấu trúc não lành bao quanh thể tích đích. Kỹ thuật định vị lập thể là một trong số các kỹ thuật tiên tiến nhằm ngắm chính xác mục tiêu của các cấu trúc nội sọ (như u não) bằng cách sử dụng một khung chuẩn bên ngoài cố định vào đầu. Các công nghệ chẩn đoán hình ảnh hiện đại như CT, MRI và các tiến bộ của công nghệ máy tính hiện đại đã làm cho kỹ thuật định vị lập thể đang trở thành công cụ trong chẩn đoán và điều trị khối u não.

Từ năm 1968, người ta sử dụng hệ thống xạ phẫu Gamma quay để điều trị các khối u não, các dị tật mạch máu não và đã có những thành công đáng kinh ngạc. Xạ phẫu định vị lập thể là một trong số các kỹ thuật xạ phẫu để điều trị các khối u bên trong não hoặc khu vực thị giác bằng cách sử dụng một liều bức xạ cao để tiêu diệt khối u và dùng thiết bị định vị xạ phẫu lập thể để định vị chính xác vùng đích. Trong xạ phẫu lập thể, bức xạ phân bố theo không gian 3 chiều. Xạ phẫu lập thể luôn bao gồm các thiết bị định vị như khung xạ trị đầu và các chùm tia có năng lượng cao chiếu vào vùng đích chỉ bằng một lần điều trị duy nhất.

Với các hệ thống lập kế hoạch xạ trị hiện đại, người ta có thể xác định được chính xác hình dạng và vị trí khối u hoặc khối u nằm trong khu vực khung định vị bằng các phương tiện chẩn đoán hình ảnh như CT hoặc MRI. Hệ thống lập kế hoạch cũng thường kiêm luôn nhiệm vụ tính toán liều bức xạ. Sau khi hoàn thành quá trình định vị khối u và tính toán liều, việc điều trị bắt đầu. Kỹ thuật xạ phẫu lập thể đạt được liều có cường độ cao, tập trung hoàn toàn vào vùng đích, khối u trong khi đó bảo vệ rất tốt các mô lành bao quanh khu vực đích.

Xạ phẫu đặc biệt ích lợi đối với các khu vực đích nhỏ mà trong thực tế không thể mổ mở được. Trong xạ phẫu người ta sử dụng nguồn Cobalt-60. Tia gamma đi đến vùng đích - khối u từ nhiều nguồn bức xạ Cobalt-60 khác nhau và giao nhau tại điểm hội tụ, tạo ra liều 10 LUAN VAN CHAT LUONG download : add [e-mail] QA và tính toán liều máy gamma knife quay bằng phương pháp mô phỏng Monte Carlo chiếu gamma cao tại vùng đích. Tính đơn giản và độ chính xác về vị trí rất cao làm cho hệ thống xạ phẫu gamma là công cụ lí tưởng trong các ứng dụng xạ phẫu.

Hệ thống Dao gamma quay có thể điều trị các bệnh trong não. Kỹ thuật chẩn đoán hình ảnh não đã có bước tiến phi thường với việc xuất hiện các thiết bị chẩn đoán hình ảnh CT và MRI cùng các máy tính chuyên dùng có cấu hình mạnh đã cho phép xạ phẫu tiến hành điều trị các khối u, dị dạng mạch máu và các bệnh lý khác mà hiện đang được điều trị bằng phương pháp mổ mở. Kết quả xạ phẫu là tốt trong hầu hết các trường hợp. Chùm tia gamma là chùm bức xạ điện từ với bước sóng ngắn, có năng lượng cao và khả năng đâm xuyên lớn.

Khi bức xạ xuyên vào trong các mô tế bào của cơ thể sống, nó tương tác chủ yếu thông qua các quá trình ion hóa. Kết quả của quá trình ion hóa trong tế bào là tạo ra các cặp ion có khả năng phá hoại cấu trúc phân tử của tế bào, làm tế bào bị biến đổi hoặc bị tiêu diệt. Các chùm tia gamma được dùng chiếu xạ để phá hủy các tế bào ung thư nằm sâu bên trong não mà không áp dụng được phẫu thuật mở.1: Nguyên lý xạ phẫu gamma knife Hình 1.1 mô tả bố trí nguồn phóng xạ Cobalt-60 với hệ thống ống chuẩn trực để hướng các chùm tia vào vùng não cần chiếu xạ. Chùm tia gamma từ nguồn đồng vị phóng xạ Cobalt-60 có năng lượng cao ( 1,17 MeV và 1,33 MeV) với thông lượng ổn định do chu kì bán rã dài.

Trên thế giới hiện nay, có hai loại thiết bị xạ phẫu Gamma knife dùng trong xạ phẫu u não là: 11 LUAN VAN CHAT LUONG download : add [e-mail] QA và tính toán liều máy gamma knife quay bằng phương pháp mô phỏng Monte Carlo - Leksell Gamma Knife (LGK): Thiết bị chứa 201 nguồn phóng xạ Cobalt-60 có hoạt độ phóng xạ lớn (6000 Ci ± 10%). Chúng phát ra 201chùm tia gamma tập trung vào thương tổn nhỏ trong não. - Rotating Gamma Knife System (RGS): Hệ thống RGS chứa ba mươi nguồn Cobalt-60 với tổng độ hoạt tính ban đầu khoảng 6000Ci. Các nguồn được đặt trên một cơ cấu mang nguồn có dạng hình bán cầu được thiết kế như các ống chuẩn trực chính.

Trong quá trình điều trị, ống chuẩn trực chính sẽ liên kết với ống chuẩn trực thứ cấp có kích thước tùy theo người sử dụng lựa chọn. Nguồn và các ống chuẩn trực quay đồng thời trong quá trình điều trị để hình thành ba mươi vòng cung bức xạ gamma, hội tụ, không chồng lên nhau. Do tất cả ba mươi chùm tia đều cùng hướng về đích nên đích sẽ nhận được một liều bức xạ cao tỷ lệ thuận với tổng thời gian chiếu xạ. Trong khi đó, các mô lành xung quanh đích chỉ nhận được rất ít liều chiếu xạ.

Bằng cách quay ống chuẩn trực chính và ống chuẩn trực thứ cấp cùng nhau, 30 cung tròn không chồng lên nhau đã lấp đầy cung 360. Với cải tiến này, liều tới mô lành bao quanh mô đích giảm đáng kể do liều đến mô lành giờ đây đã phải phân ra cho một khối lượng thể tích lớn hơn (các chùm tia hội tụ từ một góc lớn hơn). So với việc xạ phẫu dựa trên hệ thống máy gia tốc tuyến tính, thiết kế gamma quay RGS sử dụng số lượng các cung lớn hơn để giảm thiểu liều đến các cơ quan và các mô lành bao quanh các vị trí đồng tâm mà không làm tăng thời gian điều trị và sự không chính xác về vị trí. Các ống chuẩn trực thứ cấp lắp sẵn đã loại bỏ sự cần thiết phải đội mũ bảo hiểm mà trên đó người ta gắn các ống chuẩn trực thứ cấp và việc áp đặt và thay đổi vị trí tiêu điểm dễ dàng hơn nhiều.

Việc quay cũng cho phép giảm số lượng của nguồn Cobalt-60 từ 201 xuống đến 30 nguồn, tăng độ cứng kết cấu máy, thuận tiện chongười sử dụng và giảm chi phí thay thế nguồn. Thiết kế của hệ thống dao gamma quay đã duy trì tính đơn giản và chính xác về vị trí của thiết kế Leksell ban đầu, cải thiện việc phân bố liều, thân thiện với người sử dụng và giảm chi phí. 12 LUAN VAN CHAT LUONG download : add [e-mail] QA và tính toán liều máy gamma knife quay bằng phương pháp mô phỏng Monte Carlo Dựa vào khung định vị lập thể, các hình ảnh cắt lớp CT và/hoặc MRI, hình dạng đích và vị trí bệnh nhân (theo tọa độ X, Y, Z ) sẽ được xác nhận. Trước khi điều trị, bệnh nhân (có vị trí lập thể xác định và mang khung cố định) sẽ được định vị trên giường điều trị và bị cố định vào giá đỡ khung đầu.

Sau khi các thông số điều trị được chấp nhận, hệ thống điều khiển điều trị theo kế hoạch đã lập. Với những ưu điểm của hệ thống gamma knife nói trên, hệ thống Gamma Knife quay GammaART- 6000𝑇𝑀 (RGS) đã được lắp đặt tại Trung tâm y học hạt nhân và ung bướu, Bệnh viện Bạch Mai.2 Tương tác của bức xạ với cơ thể sống Khi bức xạ tác dụng lên cơ thể, chủ yếu gây ra tác dụng ion hóa, tạo ra các cặp ion hóa có khả năng phá hoại cấu trúc phân tử của các tế bào làm cho các tế bào bị biến đổi hay hủy diệt. Trên cơ thể con người chủ yếu (>85%) là nước. Khi bị chiếu xạ H2O trong cơ thể phân chia thành H+ và OH -.

Bản thân các cặp H+, OH- này tạo thành các bức xạ thứ cấp, tiếp tục phá hủy tế bào, sự phân chia tế bào sẽ chậm đi hoặc dừng lại. Tác dụng trực tiếp của tia xạ lên sự phá hủy diệt tế bào chỉ vào khoảng 20%. Còn lại chủ yếu là do tác dụng gián tiếp. Năng lượng và cường độ bức xạ khi đi qua cơ thể con người nói riêng hay đi qua cơ thể sinh vật nói chung giảm đi do sự hấp thụ năng lượng của các tế bào.

Sự hấp thụ năng lượng của tế bào thường dẫn tới hiện tượng ion hóa các nguyên tử của vật chất sống và hậu quả là tế bào bị phá hủy. Nói chung năng lượng của bức xạ càng lớn, số cặp ion hóa do chúng tạo ra càng nhiều. Thông thường các hạt mang điện có năng lượng như nhau. Tuy nhiên, tùy thuộc vào vận tốc của hạt nhanh hay chậm mà mật độ ion hóa có thể khác nhau.

Tia anpha thường có vận tốc nhỏ hơn tia bêta nhưng lại có khả năng ion hóa nhanh hơn. Mật độ ion hoá do tia gamma và Rơngen gây ra tương đối nhỏ, nhưng độ thâm nhập lại lớn. Do đó chúng không phải chỉ tác dụng lên các tế bào ở lớp ngoài cùng như tia alpha và bêta mà có thể tác dụng lên các tế bào ở sâu trong cơ thể. Đối với nơtron, ngoài hiện tượng ion hóa gián tiếp do các hạt nhân va vào chúng thu được một động năng lớn gây ra, bức xạ nơtron còn có khả năng tạo ra các chất phóng xạ ngay trong cơ thể sinh 13 LUAN VAN CHAT LUONG download : add [e-mail] QA và tính toán liều máy gamma knife quay bằng phương pháp mô phỏng Monte Carlo vật.

Nguyên nhân của quá trình này là khi đi vào cơ thể, nơtron chuyển động chậm lại và sau đó bị các hạt nhân của vật chất trong cơ thể hấp thụ. Những hạt nhân ấy trở thành những hạt nhân phóng xạ phát ra tia bêta và tia gamma. Chính những tia này lại có khả năng gây ra hiện tượng ion hóa trong một thời gian nhất định. Do nước là thành phần chủ yếu trong tế bào của cơ thể người, nên phần lớn năng lượng thoạt đầu tích lũy trong phân tử nước và chỉ một phần nhỏ tích lũy trong các phần tử sinh học khác.
