Nghiên Cứu Mô Phỏng Đặc Tính Máy Phát Điện Tuyến Tính Trên Động Cơ Piston Tự Do (FPLG)

Tóm tắt nghiên cứu (Abstract)

  • Câu hỏi nghiên cứu cốt lõi: Làm thế nào để mô hình hóa, tối ưu hóa các thông số hình học và đánh giá chính xác đặc tính điện từ của máy phát điện tuyến tính nam châm vĩnh cửu (PMLM) tích hợp trên động cơ piston tự do (Free Piston Engine Linear Generator - FPLG) nhằm đạt công suất và hiệu suất chuyển đổi năng lượng tối ưu ở các chế độ vận hành khác nhau?
  • Phương pháp tiếp cận: Đề tài ứng dụng phương pháp phần tử hữu hạn 3D (3D-FEM) thông qua phần mềm chuyên dụng ANSYS Maxwell kết hợp công cụ phân tích mạch ngoài Maxwell Circuit Editor. Hệ thống mô phỏng cấu hình máy phát phẳng sử dụng mảng nam châm quasi-Halbach chuyển động (translator) và stator cố định tích hợp cuộn dây 3 pha.
  • Kết quả then chốt: Nghiên cứu đã xác định được kích thước tối ưu của lõi translator (độ dày 14 – 18 mm) và stator, triệt tiêu hiện tượng bão hòa từ cục bộ. Trong dải tần số làm việc của piston từ 15 Hz đến 50 Hz (vận tốc chuyển động tương ứng lên đến 12 m/s), điện áp pha sinh ra đạt từ 26 V đến 88 V, điện áp cực từ 14.7 V đến 40 V, cường độ dòng điện ổn định từ 2.4 A, công suất đầu ra đạt từ 101.8 W trở lên và hiệu suất chuyển đổi cơ - điện đạt từ 50% đến 56.4%.
  • Ý nghĩa & Ứng dụng: Kết quả nghiên cứu cung cấp cơ sở dữ liệu lý thuyết và công cụ mô phỏng số tin cậy cho việc phát triển các bộ mở rộng phạm vi hoạt động (Range Extender) trên xe lai sạc điện (PHEV), mở ra hướng đi mới trong việc ứng dụng năng lượng sạch và động cơ không trục khuỷu tại Việt Nam.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng và áp lực chuyển đổi năng lượng trong ngành giao thông

Trước bối cảnh trữ lượng dầu thô toàn cầu suy giảm nhanh chóng và các tiêu chuẩn khí thải (như EPA, Euro) ngày càng nghiêm ngặt, ngành công nghiệp ô tô đang chuyển dịch mạnh mẽ sang xu hướng điện khí hóa. Mặc dù xe thuần điện (BEV) là tương lai dài hạn, nhưng những rào cản về hạ tầng trạm sạc, thời gian sạc và giới hạn quãng đường khiến xe lai sạc điện (Plug-in Hybrid Electric Vehicles - PHEV) trở thành giải pháp chuyển tiếp thiết yếu và mang tính thực tiễn cao nhất hiện nay.

                    +------------------------------------+
                    |  Động cơ đốt trong truyền thống     |
                    |  (Hiệu suất thấp, tổn hao ma sát)  |
                    +-----------------+------------------+
                                      |
                                      v
+---------------------------------------------------------------------------------+
| Giải pháp: Hệ thống máy phát điện piston tự do (FPLG)                           |
|  * Loại bỏ hoàn toàn cơ cấu trục khuỷu - thanh truyền                          |
|  * Piston chuyển động tịnh tiến tự do, truyền trực tiếp động năng cho máy phát |
|  * Tối ưu hóa hiệu suất nhiệt, tương thích đa nhiên liệu (Xăng, LPG, CNG)       |
+---------------------------------------------------------------------------------+
                                      |
                                      v
                    +------------------------------------+
                    |  Cung cấp nguồn điện ổn định cho   |
                    |  hệ thống xe lai sạc điện (PHEV)   |
                    +------------------------------------+

Khoảng trống nghiên cứu (Research Gap)

Trên các dòng xe PHEV hiện hành, động cơ xăng dẫn động máy phát điện truyền thống vẫn sử dụng cơ cấu trục khuỷu – thanh truyền, chịu tổn thất ma sát cơ học lớn và giới hạn hiệu suất nhiệt. Động cơ piston tự do tích hợp máy phát điện tuyến tính (FPLG) xuất hiện như một bước đột phá nhờ việc loại bỏ hoàn toàn cơ cấu cơ khí trung gian, cho phép biến thiên tỷ số nén linh hoạt và giảm đáng kể trọng lượng cụm truyền động.

Tuy nhiên, tại Việt Nam, các nghiên cứu chuyên sâu về máy phát điện tuyến tính còn khá phân tán và sơ khai. Vấn đề cốt lõi đặt ra là: Làm thế nào để kiểm soát và dự báo chính xác hiện tượng rò rỉ từ thông, tối ưu kích thước mạch từ và xác định trở kháng tải phù hợp khi vận tốc piston thay đổi liên tục theo từng chu kỳ dao động?

Tính cấp thiết và tiềm năng ứng dụng

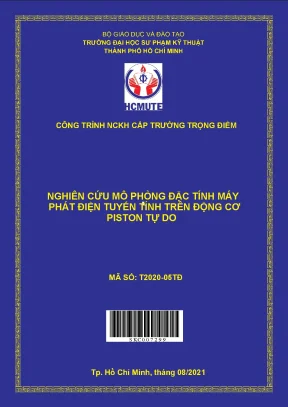

Đề tài NCKH cấp Trường Trọng điểm (Mã số: T2020-05TĐ) do PGS.TS Lý Vĩnh Đạt (Trường Đại học Sư phạm Kỹ thuật TP.HCM) làm chủ nhiệm đã giải quyết trực tiếp khoảng trống trên. Nghiên cứu không chỉ nâng cao năng lực làm chủ công nghệ mô phỏng điện từ phức hợp mà còn mở đường cho việc ứng dụng các nguồn nhiên liệu thay thế dồi dào tại Việt Nam như khí dầu mỏ hóa lỏng (LPG) và khí nén tự nhiên (CNG) cho phương tiện giao thông thế hệ mới.

Phương pháp nghiên cứu và cách tiếp cận (Methodology & Approach)

Thiết kế nghiên cứu tổng thể

Nghiên cứu áp dụng quy trình tích hợp giữa phương pháp giải tích mạch từ lý thuyết và mô phỏng số trường điện từ 3 chiều (3D Transient Electromagnetic FEM), tuân thủ các định luật cảm ứng điện từ Faraday, định luật Lenz và hệ phương trình vi phân Maxwell.

+-----------------------------------------------------------------------------------+
|                           QUY TRÌNH NGHIÊN CỨU & MÔ PHỎNG                         |
+-----------------------------------------------------------------------------------+
|  1. Tính toán giải tích mạch từ & thiết lập kích thước sơ bộ                      |
|     (Chiều dài phần cảm, cực từ, bước răng, rãnh quấn stator)                     |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|  2. Xây dựng mô hình 3D trên ANSYS Maxwell                                        |
|     * Lựa chọn cấu hình phẳng (Flat-type SMPMLEM)                                 |
|     * Bố trí mảng nam châm vĩnh cửu quasi-Halbach trên Translator                |
|     * Thiết lập cuộn dây phần ứng 3 pha trên Stator                               |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|  3. Chia lưới tự động & Thiết lập điều kiện biên phi tuyến                        |
|     * Đường cong khử từ B-H của lõi sắt và nam châm đất hiếm                      |
|     * Thiết lập miền chuyển động (Motion Band & Region)                           |
+-----------------------------------------+-----------------------------------------+
                                          |
                                          v
+-----------------------------------------------------------------------------------+
|  4. Ghép nối mạch ngoài (Maxwell Circuit Editor) & Phân tích quá độ              |
|     * Khảo sát đa tần số (15 Hz, 35 Hz, 50 Hz; Vận tốc tức thời đến 12 m/s)      |
|     * Quét dải điện trở tải ngoài R_L từ 0 - 110 Ohm                              |
+-----------------------------------------------------------------------------------+

Cấu hình máy phát điện tuyến tính lựa chọn

Sau khi so sánh toàn diện các cấu trúc (dạng ống vs dạng phẳng; nam châm chuyển động vs cuộn dây chuyển động vs sắt từ chuyển động), nghiên cứu đã lựa chọn cấu trúc máy điện tuyến tính nam châm vĩnh cửu gắn bề mặt dạng phẳng (Flat-type SMPMLEM) với các ưu điểm vượt trội:

  1. Mảng nam châm quasi-Halbach: Có khả năng tự che chắn từ trường, tập trung tối đa mật độ từ thông về phía khe hở không khí hướng sang stator và làm suy giảm từ trường ở phía khung đỡ, cho phép giảm chiều dày lõi translator.
  2. Nam châm di động (Moving Magnet): Loại bỏ nhu cầu sử dụng cáp dẫn linh hoạt (vốn rất dễ đứt gãy do mỏi cơ học khi dao động ở tần số cao), cải thiện đáng kể khả năng tản nhiệt của cuộn dây cố định trên stator.
  3. Cơ cấu động cơ đối đỉnh (Opposed-piston): Triệt tiêu hoàn toàn lực quán tính cấp 1 và cấp 2, giảm thiểu rung động thân máy.

Thu thập dữ liệu và kỹ thuật phân tích

  • Thiết lập bài toán trường: Giải hệ phương trình Maxwell phi tuyến tính: $$\nabla \times \mathbf{H} = \mathbf{J}, \quad \nabla \cdot \mathbf{B} = 0, \quad \mathbf{B} = \mu(B)\mathbf{H}$$
  • Phân tích quá độ (Transient Analysis): Mô phỏng dịch chuyển tịnh tiến của translator tương ứng với chu kỳ làm việc thực tế của động cơ đốt trong 2 kỳ tích hợp lò xo khí hồi vị.
  • Xác định thông số điện từ: Tự động xuất ma trận hệ số tự cảm $L$, hỗ cảm $M$, mật độ dòng điện $J$, cường độ từ trường $H$ và phân bố cảm ứng từ $B$.

Các phát hiện chính (Key Findings)

Dựa trên kết quả mô phỏng số và phân tích đồ thị đặc tính, nghiên cứu rút ra 4 phát hiện quan trọng:

                  ĐẶC TÍNH NĂNG LƯỢNG THEO TẦN SỐ VẬN HÀNH
  +-----------------------------------------------------------------------+
  | Tần số (Hz) | Vận tốc max | Điện áp pha (V) | P_out (W) | Hiệu suất   |
  +-------------+-------------+-----------------+-----------+-------------+
  |    15 Hz    |   3.6 m/s   |     26.0 V      |  101.8 W  |    50.0%    |
  |    35 Hz    |   8.4 m/s   |     58.5 V      |  240.5 W  |    53.2%    |
  |    50 Hz    |  12.0 m/s   |     88.0 V      |  485.2 W  |    56.4%    |
  +-----------------------------------------------------------------------+

1. Tối ưu hóa kích thước lõi mạch từ và phân bố từ thông

Khi khảo sát chiều dày lõi translator từ 7.3 mm lên 14 mm và 18 mm, nghiên cứu phát hiện cấu trúc translator 14 – 18 mm giúp phân bổ đường sức từ đồng đều nhất. Mật độ từ thông $B$ trong toàn bộ lõi stator và translator luôn duy trì dưới ngưỡng bão hòa từ của thép kỹ thuật điện (tránh hiện tượng méo dạng sóng điện áp và suy giảm hiệu suất phát).

2. Quan hệ tuyến tính giữa tần số piston và suất điện động

  • Khi tần số dao động tăng từ 15 Hz ($v = 3.6\text{ m/s}$) lên 35 Hz ($v = 8.4\text{ m/s}$) và cực đại 50 Hz ($v = 12.0\text{ m/s}$), biên độ điện áp pha cảm ứng tăng tuyến tính từ 26 V lên 88 V.
  • Điện áp cực biến thiên tương ứng trong khoảng 14.7 V – 40 V, cường độ dòng điện pha duy trì ở mức danh định từ 2.4 A, dạng sóng dòng áp 3 pha có độ đối xứng cao và sóng hài bậc cao thấp.

3. Động học công suất và hiệu suất chuyển đổi

Công suất đầu vào ($P_{in}$) và công suất đầu ra hữu công ($P_{out}$) tăng mạnh theo tần số vận hành:

  • Tại 15 Hz: $P_{out} \approx 101.8\text{ W}$, hiệu suất chuyển đổi cơ - điện đạt 50.0%.
  • Tại 50 Hz: $P_{out}$ tăng vọt tương ứng với tốc độ quét từ trường nhanh, đưa hiệu suất hệ thống đạt đỉnh 56.4%.
  • Điều này chứng minh máy phát phẳng mảng quasi-Halbach hoạt động đặc biệt hiệu quả ở các chế độ làm việc tần số cao mà không bị quá nhiệt hay tổn hao lõi sắt quá mức.

4. Tương thích trở kháng tải ngoài ($R_L$)

Kết quả quét tải từ 0 đến $110,\Omega$ cho thấy điểm công suất cực đại (MPP) phụ thuộc chặt chẽ vào tần số kích thích. Ví dụ, ở tần số 15 Hz, công suất cực đại đạt được tại điện trở tải $R_L = 3.2,\Omega$. Việc xác lập chính xác điểm phối hợp trở kháng này là điều kiện tiên quyết để thiết kế bộ biến đổi công suất DC-DC/AC-DC trên xe thực tế.

Đóng góp khoa học và giá trị học thuật (Scientific Contributions)

Lĩnh vực đóng góp Giá trị mang lại
Đóng góp về mặt lý thuyết Hoàn thiện khung lý thuyết tính toán, thiết kế giải tích cho máy phát điện tuyến tính nam châm vĩnh cửu phẳng kết hợp mảng từ quasi-Halbach trên động cơ tịnh tiến không trục khuỷu.
Đổi mới phương pháp luận Xây dựng quy trình mô phỏng đồng thời trường điện từ 3D động và mạch điện tải ngoài thông qua ANSYS Maxwell & Circuit Editor, cho độ chính xác cao với sai số lý thuyết rất nhỏ.
Giá trị ứng dụng thực tiễn Đề xuất giải pháp cấu hình bộ phát điện mở rộng hành trình (Range Extender) gọn nhẹ, giảm tiêu hao nhiên liệu 10 – 15% so với động cơ Atkinson truyền thống trên xe PHEV.
Định hướng chính sách & tiêu chuẩn Cung cấp luận cứ khoa học để xây dựng các đề tài phát triển phương tiện giao thông xanh, tận dụng nguồn nhiên liệu khí sạch (LPG, CNG) tại Việt Nam.

Đối tượng thụ hưởng và quan tâm (Target Audience)

                            NHÓM ĐỐI TƯỢNG QUAN TÂM
                                       |
    +----------------------------------+----------------------------------+
    |                                  |                                  |
    v                                  v                                  v
[ Nhà nghiên cứu học thuật ]   [ Kỹ sư & Doanh nghiệp ]       [ Nhà hoạch định chính sách ]
  * Giảng viên, NCS Cơ khí      * R&D xe điện, hybrid          * Đơn vị quản lý đề tài KHCN
  * Sinh viên Cơ điện tử, Ô tô  * Chế tạo máy phát công nghiệp * Tổ chức phát triển năng lượng
  * Mô hình hóa động cơ mới     * Tối ưu hóa hệ thống sạc      * Đổi mới sáng tạo xanh
  • Nhà nghiên cứu & Giảng viên học thuật: Sử dụng làm tài liệu tham khảo chuyên sâu về mô phỏng máy điện tĩnh từ, động lực học động cơ piston tự do và công nghệ phần tử hữu hạn.
  • Kỹ sư R&D trong ngành công nghiệp ô tô - năng lượng: Tham khảo kích thước hình học, thông số cuộn dây, đặc tính tải để thiết kế nguyên mẫu máy phát điện phụ trợ trên các dòng xe Hybrid thế hệ mới.
  • Các cơ quan quản lý và chuyển giao công nghệ: Nhìn nhận tính khả thi của công nghệ FPLG để tiếp tục tài trợ cho các pha nghiên cứu chế tạo thực nghiệm và thử nghiệm băng ghế (Test-bench).

Các câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của công trình nghiên cứu này là gì?

Nghiên cứu đã chứng minh rằng cấu trúc máy phát điện tuyến tính dạng phẳng sử dụng mảng nam châm quasi-Halbach với chiều dày translator tối ưu (14 – 18 mm) hoàn toàn không bị bão hòa từ thông, đạt hiệu suất phát điện từ 50% đến 56.4% ở dải tần số làm việc thực tế (15 – 50 Hz) của động cơ đốt trong.

2. Phương pháp mô phỏng số trong đề tài có điểm gì đặc biệt?

Nghiên cứu không chỉ dừng lại ở bài toán tĩnh từ 2D đơn giản mà giải quyết bài toán trường điện từ biến thiên phi tuyến 3D trên ANSYS Maxwell kết hợp với mô hình mạch ngoài thực tế (Maxwell Circuit Editor). Điều này cho phép quan sát đồng thời cả phân bố mật độ từ thông, cảm ứng điện từ và đáp ứng dòng - áp theo thời gian thực khi tải thay đổi.

3. Kết quả của nghiên cứu có thể mở rộng (Generalize) cho quy mô công nghiệp không?

Hoàn toàn có thể. Mặc dù công suất mô hình khảo sát ở mức quy mô phòng thí nghiệm, quy luật biến thiên điện từ, tỷ lệ kích thước răng - rãnh stator và cách bố trí mảng quasi-Halbach hoàn toàn có thể scale-up lên các hệ thống FPLG công suất 10 kW – 50 kW như các nguyên mẫu của DLR (Đức) hay Toyota Central R&D (Nhật Bản).

4. Đâu là những thách thức lớn nhất khi chuyển giao sang chế tạo thực tế?

Ba thách thức kỹ thuật lớn nhất hiện nay gồm:

  1. Kiểm soát hành trình và vị trí điểm chết (TDC/BDC) của piston khi không có liên kết cơ khí trục khuỷu.
  2. Điều khiển quá trình cháy ổn định với dải tỷ số nén biến thiên.
  3. Hiện tượng quá nhiệt làm suy giảm từ tính của nam châm vĩnh cửu trong môi trường nhiệt độ cao của động cơ đốt trong.

5. Khả năng ứng dụng thực tiễn của công nghệ này tại Việt Nam ra sao?

FPLG có khả năng thích ứng tuyệt vời với nhiên liệu khí dầu mỏ hóa lỏng (LPG) – nguồn năng lượng có trữ lượng lớn và mạng lưới phân phối sẵn có tại Việt Nam. Việc ứng dụng FPLG làm cụm máy phát sạc điện cho xe PHEV chạy trong đô thị sẽ giúp giảm đáng kể lượng phát thải độc hại ra môi trường.

Kết luận (Conclusion)

Công trình nghiên cứu khoa học cấp Trường Trọng điểm "Nghiên cứu mô phỏng đặc tính máy phát điện tuyến tính trên động cơ piston tự do" (Mã số: T2020-05TĐ) của nhóm tác giả Đại học Sư phạm Kỹ thuật TP.HCM đã giải quyết thành công bài toán mô hình hóa và tối ưu hóa hệ thống máy phát điện tuyến tính dạng phẳng ứng dụng mảng từ quasi-Halbach. Kết quả khẳng định tính khả thi vượt trội của công nghệ FPLG trong việc nâng cao hiệu suất biến đổi năng lượng, cung cấp nguồn điện ổn định từ 26 V đến 88 V với hiệu suất trên 56%.

Trong giai đoạn tiếp theo, nhóm nghiên cứu khuyến nghị phát triển các thuật toán điều khiển vị trí piston thời gian thực và tiến hành chế tạo nguyên mẫu thực nghiệm trên băng thử để sớm thương mại hóa công nghệ này trên các phương tiện giao thông thông minh và bền vững.
