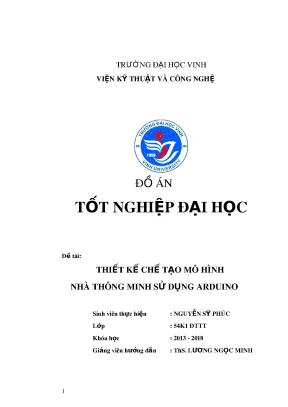

Đồ Án Tốt Nghiệp: Thiết Kế và Chế Tạo Mô Hình Nhà Thông Minh Sử Dụng Arduino

Đồ án nghiên cứu tốt nghiệp thiết kế chế tạo mô hình nhà thông minh sử dụng arduino, áp dụng công nghệ tiên tiến, tối ưu giải pháp kỹ thuật cho bài toán .

• Tác giả: Nguyễn Sỹ Phúc
• Người hướng dẫn: ThS. Lương Ngọc Minh
• Trường học: Trường Đại học Vinh
• Chuyên ngành: Kỹ thuật và Công nghệ
• Đề tài: Thiết kế chế tạo mô hình nhà thông minh sử dụng Arduino
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2019
• Địa điểm: Nghệ An

Mục lục chi tiết

• LỜI MỞ ĐẦU
• TÓM TẮT ĐỒ ÁN
• ABSTRACT
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU
• DANH SÁCH CÁC TỪ VIẾT TẮT
• 1. CHƯƠNG 1: CƠ SỞ LÝ THUYẾT
• 1.1. Giới thiệu về IoT
• 1.1.1. Một số khái niệm về IoT
• 1.1.2. Cơ sở kỹ thuật của IoT
• 1.1.3. Xu hướng phát triển của thế giới với IoT
• 1.1.4. Ứng dụng của IoT
• 1.1.5. Thách thức trong việc nghiên cứu và triển khai IoT
• 1.2. Tổng quan về nhà thông minh
• 1.2.1. Giới thiệu mô hình nhà thông minh
• 1.2.2. Nguyên tắc hoạt động của nhà thông minh
• 1.2.3. Tiêu chuẩn của nhà thông minh
• 1.2.4. Những xu hướng phát triển của nhà thông minh ở Việt Nam
• 1.2.5. Một số hãng sản xuất sản phẩm nhà thông minh hiện nay

Tóm tắt

I. Mô hình nhà thông minh

Mô hình nhà thông minh là một hệ thống tích hợp các thiết bị điện tử và công nghệ để tự động hóa các hoạt động trong ngôi nhà. Đồ án này tập trung vào việc thiết kế và chế tạo một mô hình nhà thông minh sử dụng Arduino, một vi điều khiển phổ biến và dễ tiếp cận. Mô hình này không chỉ giúp kiểm soát các thiết bị điện tử từ xa mà còn tự động điều chỉnh các thiết bị dựa trên dữ liệu từ các cảm biến. Đây là một giải pháp hiệu quả và tiết kiệm chi phí so với các hệ thống nhà thông minh khác trên thị trường.

1.1. Giới thiệu về mô hình nhà thông minh

Mô hình nhà thông minh là một hệ thống tích hợp các thiết bị điện tử và công nghệ để tự động hóa các hoạt động trong ngôi nhà. Đồ án này tập trung vào việc thiết kế và chế tạo một mô hình nhà thông minh sử dụng Arduino, một vi điều khiển phổ biến và dễ tiếp cận. Mô hình này không chỉ giúp kiểm soát các thiết bị điện tử từ xa mà còn tự động điều chỉnh các thiết bị dựa trên dữ liệu từ các cảm biến. Đây là một giải pháp hiệu quả và tiết kiệm chi phí so với các hệ thống nhà thông minh khác trên thị trường.

1.2. Lợi ích của mô hình nhà thông minh

Mô hình nhà thông minh mang lại nhiều lợi ích như tăng cường an ninh, tiết kiệm năng lượng, và nâng cao tiện nghi cho người sử dụng. Với khả năng điều khiển từ xa thông qua các thiết bị di động, người dùng có thể dễ dàng quản lý và kiểm soát các thiết bị trong nhà. Ngoài ra, hệ thống tự động hóa giúp giảm thiểu sự can thiệp của con người, từ đó tiết kiệm thời gian và công sức.

II. Arduino và ứng dụng trong nhà thông minh

Arduino là một vi điều khiển mạnh mẽ và linh hoạt, được sử dụng rộng rãi trong các dự án điện tử và tự động hóa. Trong đồ án này, Arduino được sử dụng làm bộ điều khiển trung tâm cho mô hình nhà thông minh. Với khả năng kết nối với các cảm biến và thiết bị điện tử khác, Arduino giúp tạo ra một hệ thống điều khiển linh hoạt và hiệu quả. Đây là một lựa chọn tối ưu cho các dự án nhà thông minh với chi phí thấp và dễ triển khai.

2.1. Giới thiệu về Arduino

Arduino là một vi điều khiển mạnh mẽ và linh hoạt, được sử dụng rộng rãi trong các dự án điện tử và tự động hóa. Trong đồ án này, Arduino được sử dụng làm bộ điều khiển trung tâm cho mô hình nhà thông minh. Với khả năng kết nối với các cảm biến và thiết bị điện tử khác, Arduino giúp tạo ra một hệ thống điều khiển linh hoạt và hiệu quả. Đây là một lựa chọn tối ưu cho các dự án nhà thông minh với chi phí thấp và dễ triển khai.

2.2. Ứng dụng của Arduino trong nhà thông minh

Arduino được sử dụng để điều khiển các thiết bị trong nhà thông minh như đèn, quạt, điều hòa, và hệ thống an ninh. Với khả năng lập trình và kết nối với các cảm biến, Arduino có thể tự động điều chỉnh các thiết bị dựa trên điều kiện môi trường. Điều này giúp tối ưu hóa hiệu suất sử dụng năng lượng và nâng cao tiện nghi cho người dùng.

III. Thiết kế và chế tạo mô hình nhà thông minh

Quá trình thiết kế và chế tạo mô hình nhà thông minh bao gồm việc lựa chọn các thiết bị, lập trình vi điều khiển Arduino, và tích hợp các cảm biến để tạo ra một hệ thống hoàn chỉnh. Đồ án này đã thành công trong việc tạo ra một mô hình nhà thông minh có khả năng điều khiển từ xa và tự động hóa các thiết bị dựa trên dữ liệu từ cảm biến. Đây là một bước tiến quan trọng trong việc ứng dụng công nghệ vào cuộc sống hàng ngày.

3.1. Quy trình thiết kế

Quá trình thiết kế mô hình nhà thông minh bắt đầu với việc lựa chọn các thiết bị và cảm biến phù hợp. Sau đó, việc lập trình vi điều khiển Arduino được thực hiện để điều khiển các thiết bị này. Cuối cùng, các thiết bị được tích hợp vào một hệ thống hoàn chỉnh, có khả năng điều khiển từ xa và tự động hóa.

3.2. Quy trình chế tạo

Quá trình chế tạo bao gồm việc lắp đặt các thiết bị và cảm biến vào mô hình nhà thông minh. Sau đó, hệ thống được kiểm tra và hiệu chỉnh để đảm bảo hoạt động ổn định và hiệu quả. Kết quả là một mô hình nhà thông minh hoàn chỉnh, có khả năng đáp ứng các nhu cầu thực tế của người dùng.

IV. Tự động hóa và Internet of Things IoT

Tự động hóa và Internet of Things (IoT) là hai yếu tố quan trọng trong việc phát triển mô hình nhà thông minh. IoT cho phép các thiết bị trong nhà kết nối và giao tiếp với nhau, tạo ra một hệ thống thông minh và linh hoạt. Đồ án này đã ứng dụng IoT để tạo ra một mô hình nhà thông minh có khả năng điều khiển từ xa và tự động hóa các thiết bị dựa trên dữ liệu từ cảm biến. Đây là một bước tiến quan trọng trong việc ứng dụng công nghệ vào cuộc sống hàng ngày.

4.1. Tự động hóa trong nhà thông minh

Tự động hóa là yếu tố cốt lõi của mô hình nhà thông minh. Với khả năng tự động điều chỉnh các thiết bị dựa trên dữ liệu từ cảm biến, hệ thống giúp tối ưu hóa hiệu suất sử dụng năng lượng và nâng cao tiện nghi cho người dùng. Đồ án này đã thành công trong việc tích hợp tự động hóa vào mô hình nhà thông minh.

4.2. Ứng dụng IoT trong nhà thông minh

Internet of Things (IoT) cho phép các thiết bị trong nhà kết nối và giao tiếp với nhau, tạo ra một hệ thống thông minh và linh hoạt. Đồ án này đã ứng dụng IoT để tạo ra một mô hình nhà thông minh có khả năng điều khiển từ xa và tự động hóa các thiết bị dựa trên dữ liệu từ cảm biến. Đây là một bước tiến quan trọng trong việc ứng dụng công nghệ vào cuộc sống hàng ngày.

V. Giải pháp nhà thông minh và công nghệ thông minh

Giải pháp nhà thông minh là một hệ thống tích hợp các công nghệ thông minh để tạo ra một môi trường sống tiện nghi, an toàn, và tiết kiệm năng lượng. Đồ án này đã đề xuất một giải pháp nhà thông minh sử dụng Arduino và các cảm biến để tự động hóa các thiết bị trong nhà. Với khả năng điều khiển từ xa và tự động hóa, giải pháp này mang lại nhiều lợi ích cho người dùng, bao gồm tăng cường an ninh, tiết kiệm năng lượng, và nâng cao tiện nghi.

5.1. Giải pháp nhà thông minh

Giải pháp nhà thông minh là một hệ thống tích hợp các công nghệ thông minh để tạo ra một môi trường sống tiện nghi, an toàn, và tiết kiệm năng lượng. Đồ án này đã đề xuất một giải pháp nhà thông minh sử dụng Arduino và các cảm biến để tự động hóa các thiết bị trong nhà. Với khả năng điều khiển từ xa và tự động hóa, giải pháp này mang lại nhiều lợi ích cho người dùng, bao gồm tăng cường an ninh, tiết kiệm năng lượng, và nâng cao tiện nghi.

5.2. Công nghệ thông minh trong nhà thông minh

Các công nghệ thông minh như Arduino, cảm biến, và IoT đóng vai trò quan trọng trong việc phát triển mô hình nhà thông minh. Những công nghệ này giúp tạo ra một hệ thống thông minh và linh hoạt, có khả năng đáp ứng các nhu cầu thực tế của người dùng. Đồ án này đã thành công trong việc ứng dụng các công nghệ thông minh vào mô hình nhà thông minh.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong xu hướng chuyển dịch của kỷ nguyên Internet of Things (IoT), nhà thông minh (Smart Home) đã trở thành một định hướng phát triển thiết yếu trong kiến trúc dân dụng hiện đại. Việc tự động hóa và điều khiển các thiết bị điện gia dụng từ xa giúp nâng cao chất lượng tiện nghi, bảo đảm an ninh và tối ưu hóa điện năng tiêu thụ. Mặc dù cùng phát triển trên nền tảng kết nối IoT, việc xây dựng mô hình nhà thông minh có thể tiếp cận qua nhiều nền tảng xử lý khác nhau như máy tính nhúng (Raspberry Pi 3, Orange Pi One), vi điều khiển họ PIC hoặc bo mạch vi xử lý Arduino.

Đề tài "Thiết kế chế tạo mô hình nhà thông minh sử dụng Arduino" được tác giả Nguyễn Sỹ Phúc thực hiện tại Viện Kỹ thuật và Công nghệ – Trường Đại học Vinh (khóa học 2013 – 2018, hoàn thành tháng 05/2019 dưới sự hướng dẫn của ThS. Lương Ngọc Minh). Lý do tác giả lựa chọn vi điều khiển Arduino làm trung tâm xử lý xuất phát từ cấu trúc phần cứng đơn giản, giá thành thấp hơn đáng kể so với việc sử dụng máy tính nhúng Raspberry Pi 3, cùng hệ sinh thái tài liệu mã nguồn mở phong phú, phù hợp cho mục tiêu nghiên cứu và chế tạo mô hình thực nghiệm.

Mục tiêu và các nhiệm vụ nghiên cứu cụ thể của đồ án bao gồm:

1. Nghiên cứu tổng quan về nền tảng IoT và kiến trúc hoạt động của hệ thống nhà thông minh.
2. Tìm hiểu, khảo sát thông số kỹ thuật và phương thức giao tiếp của vi điều khiển Arduino Mega 2560, module Wi-Fi ESP8266 V1, màn hình LCD 16x2 (kết nối I2C) cùng các module cảm biến (nhiệt độ - độ ẩm DHT11, cảm biến ánh sáng quang trở, cảm biến hồng ngoại phát hiện vật cản, cảm biến độ ẩm đất).
3. Thiết kế sơ đồ khối, lưu đồ thuật toán và lắp ráp phần cứng hoàn chỉnh cho mô hình nhà thông minh.
4. Xây dựng giao diện điều khiển và giám sát từ xa trên thiết bị di động thông qua nền tảng đám mây Blynk.
5. Kiểm thử các chế độ hoạt động: điều khiển bật/tắt thiết bị qua mạng Wi-Fi/mạng viễn thông di động, điều khiển bằng công tắc có phản hồi trạng thái, tự động đóng ngắt đèn theo ánh sáng và phát hiện người, tự động tưới nước theo độ ẩm đất, cảnh báo nhiệt độ cao và hiển thị thông số môi trường.

Đối tượng nghiên cứu của đồ án là hệ thống phần cứng điều khiển nhúng trên bo mạch Arduino Mega 2560, module truyền thông ESP8266 và các cơ cấu cảm biến/chấp hành. Phạm vi nghiên cứu giới hạn ở việc thiết kế, tích hợp và thử nghiệm mô hình nhà thông minh phục vụ các nhu cầu sinh hoạt cơ bản trong không gian gia đình với mức chi phí thấp.

---

Cơ sở lý thuyết và phương pháp nghiên cứu

Đồ án dựa trên các khái niệm nền tảng của mạng lưới vạn vật kết nối Internet (IoT) – nơi các thiết bị vật lý được định danh riêng biệt thông qua địa chỉ IP (đặc biệt là không gian địa chỉ mở rộng IPv6) hoặc các kỹ thuật đánh dấu như RFID, NFC, mã QR, watermark kỹ thuật số. Về mặt truyền thông dữ liệu, hệ thống nhà thông minh khai thác các giao thức mạng chuẩn như TCP/UDP, HTTP, SMTP và các chuẩn giao tiếp không dây (Wi-Fi, Zigbee, Bluetooth, hồng ngoại) hoặc đường dây điện (Power Line Communication – PLC). Kiến trúc của một hệ thống nhà thông minh tiêu chuẩn được xác định gồm ba thành phần chính: máy chủ quản trị trung tâm (Home Server/Controller), mạng lưới thiết bị gia dụng đầu cuối tích hợp cảm biến/cơ cấu chấp hành và phần mềm giao diện điều khiển đa nền tảng (smartphone, tablet, web).

Phương pháp nghiên cứu được tác giả áp dụng là phương pháp thiết kế kỹ thuật kết hợp nghiên cứu thực nghiệm:

• Phương pháp phân tích – tổng hợp lý thuyết: Thu thập và đối sánh các giải pháp thương mại hiện có (Schneider của Pháp, Smart 4G và TIS Smarthome của Mỹ, Bkav và Lumi của Việt Nam) cũng như các nền tảng vi điều khiển để lựa chọn cấu hình phần cứng tối ưu về kỹ thuật và kinh tế.
• Phương pháp thiết kế hệ thống phần cứng: Phân rã hệ thống thành các khối chức năng độc lập (nguồn, xử lý trung tâm, truyền thông Wi-Fi, cảm biến, hiển thị, đóng cắt relay, cơ cấu chấp hành), tính toán tương thích mức điện áp và phân bổ cổng vào/ra (I/O) trên vi điều khiển.
• Phương pháp lập trình và tích hợp phần mềm: Lập trình xử lý logic đa luồng tuần tự bằng ngôn ngữ C/C++ trên môi trường Arduino IDE, tích hợp giao thức truyền thông nối tiếp UART tốc độ cao giữa MCU và module Wi-Fi, đồng thời cấu hình thư viện Virtual Pin trên nền tảng ứng dụng Blynk.

Nguồn dữ liệu sử dụng trong đồ án bao gồm tài liệu kỹ thuật (datasheet) chính thức của các linh kiện bán dẫn (ATmega2560, ESP8266EX của Espressif Systems, IC so sánh LM393, cảm biến DHT11), kết hợp cùng các báo cáo số liệu thống kê, dự báo thị trường IoT từ các tổ chức quốc tế như Cisco IBSG, Intel, PwC, Statista, SMA Research và Frost & Sullivan.

---

Thiết kế kỹ thuật và kiến trúc hệ thống

Hệ thống nhà thông minh trong đồ án được xây dựng dựa trên sự liên kết giữa các khối chức năng phần cứng và nền tảng dịch vụ đám mây Blynk. Sơ đồ cấu trúc phần cứng bao gồm:

• Khối nguồn: Bộ nguồn 5V-2A cung cấp điện áp một chiều ổn định cho toàn bộ mạch điều khiển và các module ngoại vi.
• Khối xử lý trung tâm: Bo mạch Arduino Mega 2560 tiếp nhận dữ liệu từ các cảm biến, xử lý các biểu thức điều kiện logic, xuất tín hiệu điều khiển relay và gửi dữ liệu lên ứng dụng di động qua module Wi-Fi.
• Khối truyền thông mạng: Module ESP8266 V1 hoạt động ở dải tần 2.4 GHz, giao tiếp với Arduino Mega qua cổng nối tiếp UART (chân Tx kết nối Rx, Rx kết nối Tx) ở tốc độ baud 115200.
• Khối hiển thị: Màn hình LCD 16x2 tích hợp mạch chuyển đổi I2C, kết nối vào 2 chân SDA và SCL của Arduino Mega, giúp tối ưu hóa số chân I/O so với kết nối 8-bit truyền thống.
• Khối cảm biến và cơ cấu chấp hành: Tích hợp đồng thời cảm biến nhiệt độ - độ ẩm DHT11 (đọc dữ liệu 40-bit), quang trở (LDR), cảm biến hồng ngoại phát hiện vật cản (khoảng cách 2 – 30 cm, góc quét 35°), module cảm biến độ ẩm đất và mạch kích Relay đóng ngắt quạt, đèn chiếu sáng, máy bơm nước.

Module / Linh kiện	Thông số kỹ thuật chính	Chức năng trong hệ thống
Arduino Mega 2560	Chip ATmega2560, 16 MHz, 256 KB Flash, 8 KB SRAM, 4 KB EEPROM, 54 chân Digital I/O, 16 chân Analog In	Khối xử lý trung tâm tiếp nhận cảm biến và điều khiển
ESP8266 V1	Chuẩn 802.11 b/g/n (2.4 GHz), điện áp 3.3V (dòng cực đại 300 mA), giao tiếp UART 115200 baud	Kết nối mạng Wi-Fi và trung chuyển dữ liệu với Blynk Cloud
DHT11	Đo nhiệt độ: 0 – 50°C (sai số ±2°C); Đo độ ẩm: 20 – 90% (sai số ±5%); Tín hiệu số 40-bit	Thu thập thông số nhiệt độ và độ ẩm không khí trong nhà
Module Quang trở (LDR)	Vật liệu bán dẫn nhạy sáng (CdS/CdSe), thời gian trễ xấp xỉ 10 ms	Đo cường độ ánh sáng, kích hoạt bật đèn tự động
Cảm biến hồng ngoại	IC so sánh LM393, khoảng cách nhận diện 2 – 30 cm, góc quét 35°	Phát hiện chuyển động/sự hiện diện của con người
Cảm biến độ ẩm đất	Module so sánh LM393 với 2 đầu dò, ngõ ra Digital (0/1) và Analog	Giám sát độ ẩm của đất phục vụ hệ thống tưới cây
Màn hình LCD 16x2 + I2C	Điện áp 2.5V – 6V, giao tiếp qua 2 dây tín hiệu SDA và SCL	Hiển thị trực quan giá trị nhiệt độ và độ ẩm tại chỗ
Module Relay	Mạch cách ly, tiếp điểm COM, NO (thường mở), NC (thường đóng)	Đóng ngắt nguồn điện cho quạt, hệ thống đèn và máy bơm

Về mặt kiến trúc phần mềm, hệ thống vận hành theo cơ chế đồng bộ hai chiều thông qua giao thức của Blynk. Ứng dụng di động Blynk giao tiếp với máy chủ đám mây (cấu hình địa chỉ IP cloud.vn và Port 8443 đối với App, Port 8442 đối với thiết bị phần cứng) qua mã định danh bảo mật Auth Token. Bộ điều khiển trao đổi dữ liệu với các Widget thông qua các chân ảo (Virtual Pin). Nhằm đảm bảo tính ổn định của đường truyền và tránh lỗi nghẽn dữ liệu (Flood Error khi gửi quá 100 giá trị/giây), chương trình nhúng sử dụng thư viện BlynkTimer thay vì các hàm trễ delay(), đồng thời duy trì tín hiệu kiểm tra kết nối định kỳ (Heartbeat 10 giây cùng thời gian chờ timeout 5 giây).

---

Nội dung chính theo từng chương

CHƯƠNG 1. CƠ SỞ LÝ THUYẾT

Chương 1 hệ thống hóa các vấn đề tổng quan về công nghệ IoT và mô hình nhà thông minh trên thế giới cũng như tại Việt Nam:

• Khái niệm và nền tảng kỹ thuật IoT: Trình bày nguyên lý định danh đối tượng (RFID, NFC, QR code, địa chỉ IP/IPv6), các chuẩn giao tiếp không dây và các giao thức mạng tiêu chuẩn (HTTP, SMTP, POP, IMAP, FTP). Phân tích thách thức lớn nhất của IoT hiện nay là sự thiếu vắng một ngôn ngữ/giao thức chung đồng thuận giữa các nhà sản xuất phần cứng.
• Xu hướng và số liệu thị trường: Dẫn chứng các số liệu thống kê của Cisco IBSG (dự báo đến năm 2020 có khoảng 50 tỷ thiết bị kết nối toàn cầu; quy mô nền kinh tế IoT đạt 4 tỷ người dùng, 4 nghìn tỷ USD doanh thu, hơn 25 triệu ứng dụng và 50 nghìn tỷ GB dữ liệu); số liệu doanh thu chip IoT của Intel năm 2014 đạt hơn 2 tỷ USD (tăng 19%); thống kê của PwC về 35% nhà sản xuất đã ứng dụng cảm biến thông minh; cùng các dự báo của Statista về giá trị thị trường nhà thông minh toàn cầu đạt 43 tỷ USD vào năm 2020.
• Tổng quan nhà thông minh: Phân tích 5 lợi ích cơ bản (an toàn chiếu sáng, tăng cường quan sát an ninh, hiệu chỉnh nhiệt độ điều hòa tiện nghi, tiết kiệm thời gian, tiết kiệm chi phí năng lượng) và 6 tiêu chuẩn cốt lõi của một hệ thống nhà hiện đại.
• Thị trường nhà thông minh tại Việt Nam: Phân tích sự phân tầng thị trường thành 2 phân khúc chính: phân khúc cao cấp (chi phí từ vài trăm triệu đến vài tỷ đồng, sử dụng thiết bị nhập khẩu từ Mỹ, Pháp, Đức như Schneider, Smart 4G, TIS Smarthome) và phân khúc trung cấp (chi phí từ 30 – 50 triệu đồng cho căn hộ chung cư, 70 – 100 triệu đồng cho biệt thự, chủ yếu do các doanh nghiệp nội địa như Lumi, Bkav cung cấp).

CHƯƠNG 2. ADRUINO VÀ CÁC MODULE BỘ ĐIỀU KHIỂN NHÀ THÔNG MINH

Chương 2 đi sâu vào cấu trúc phần cứng, nguyên lý làm việc và thông số kỹ thuật của từng linh kiện được sử dụng để xây dựng bộ điều khiển:

• Bo mạch vi xử lý Arduino Mega 2560: Phân tích chi tiết kiến trúc vi điều khiển ATmega2560 kết hợp chip chuyển đổi USB ATmega16U2 (thay thế FTDI), khả năng cấp nguồn ngoài 7 – 15V qua cổng DC jack, thông số 54 chân Digital, 16 chân Analog, 12 chân PWM và nguyên lý thực thi tuần tự của 2 hàm cơ bản setup() và loop() trong phần mềm Arduino IDE.
• Module Wi-Fi ESP8266 V1: Trình bày sơ đồ nguyên lý, cấu hình các chân chức năng (VCC 3.3V, GND, Tx, Rx, RST, CH_PD, GPIO0, GPIO2), 3 chế độ hoạt động mạng (Client, Access Point, Both) và các chuẩn mã hóa bảo mật hỗ trợ (WEP, WPA, WPA2).
• Module hiển thị LCD 16x2 và giao tiếp I2C: Trình bày bảng sơ đồ 16 chân của màn hình LCD và nguyên lý ghép nối mạch I2C giúp rút gọn đường truyền dữ liệu chỉ còn 2 dây (SDA, SCL).
• Các cảm biến thông dụng:
  • Cảm biến DHT11: Trình bày dải đo nhiệt độ (0 – 50°C), độ ẩm (20 – 90%) và cấu trúc gói truyền 40-bit dữ liệu số nhị phân với thời gian trễ đáp ứng 5 ms.
  • Quang trở (LDR): Phân tích hiện tượng quang điện trong của vật liệu bán dẫn (CdS, CdSe, PbS, InSb, Ge:Cu), sự biến thiên điện trở từ vài megaohm trong bóng tối xuống vài trăm ohm khi có ánh sáng, cùng độ trễ quang học xấp xỉ 10 ms.
  • Cảm biến hồng ngoại: Phân tích mạch so sánh điện áp dùng IC LM393 với góc quét 35°, khoảng cách phát hiện 2 – 30 cm, xuất tín hiệu mức thấp (0V) khi có vật cản.
  • Cảm biến độ ẩm đất: Nguyên lý so sánh ngưỡng điện áp qua IC LM393 giữa hai điện cực cắm trong đất và nguyên lý đóng cắt tiếp điểm thường mở (NO) / thường đóng (NC) của module Relay.

CHƯƠNG 3. THIẾT KẾ VÀ CHẾ TẠO MÔ HÌNH NHÀ THÔNG MINH

Chương 3 trình bày toàn bộ quy trình tích hợp hệ thống, xây dựng các lưu đồ thuật toán điều khiển và thiết lập giao diện trên ứng dụng di động:

• Xây dựng sơ đồ khối và lưu đồ thuật toán tổng thể: Hệ thống vận hành theo chu trình quét lặp liên tục: ưu tiên xử lý lệnh điều khiển từ xa qua mạng Wi-Fi -> nếu không có lệnh từ xa, kiểm tra trạng thái công tắc thủ công -> kiểm tra cảm biến chuyển động -> kiểm tra cảm biến hồng ngoại -> kiểm tra cảm biến độ ẩm đất -> kiểm tra cảm biến ánh sáng.
• Chi tiết 5 chế độ hoạt động chuyên biệt:
  1. Điều khiển từ xa qua ứng dụng Blynk: Nhận lệnh số (0 hoặc 1) từ các Widget nút bấm trên smartphone qua module ESP8266 để điều khiển quạt, đèn phòng khách, đèn bếp và cơ cấu đóng mở cổng.
  2. Điều khiển qua công tắc vật lý kết hợp phản hồi trạng thái: Khi người dùng nhấn nút bấm tại chỗ, vi điều khiển đảo trạng thái thiết bị và lập tức gửi tín hiệu cập nhật trạng thái mới (0 là bật, 1 là tắt) lên giao diện Blynk để người dùng giám sát.
  3. Tự động đóng ngắt theo cảm biến ánh sáng: Xuất tín hiệu Digital bật đèn khi trời tối và tắt đèn khi đủ độ sáng môi trường.
  4. Tự động theo tổ hợp cảm biến ánh sáng và hồng ngoại: Ứng dụng cho phòng đọc sách; hệ thống chỉ kích hoạt bật đèn khi môi trường đồng thời thỏa mãn hai điều kiện: trời tối (cảm biến ánh sáng kích hoạt) và có người hiện diện trong phòng (cảm biến hồng ngoại xuất mức 0V), giúp tiết kiệm điện năng và bảo vệ thị lực.
  5. Tự động tưới cây theo độ ẩm đất: Khi đất khô, đầu ra DO của cảm biến lên mức cao (5V), vi điều khiển kích hoạt Relay bật máy bơm nước; khi đất đạt độ ẩm định trước, đầu ra DO về mức thấp (0V) và hệ thống tự động ngắt máy bơm.
• Cấu hình ứng dụng Blynk: Thiết lập dự án trên môi trường máy chủ cloud.vn, trích xuất mã Auth Token qua thư điện tử, cấu hình các Virtual Pin (BLYNK_WRITE, virtualWrite, syncVirtual), phân bổ mức năng lượng Energy cho các Widget và hoàn thiện kết nối phần cứng giữa Arduino Mega với màn hình LCD I2C.

---

Kết quả và đóng góp

Đồ án đã đạt được các kết quả thực nghiệm phần cứng và phần mềm cụ thể:

• Chế tạo thành công mô hình phần cứng nhà thông minh hoàn chỉnh với khối xử lý trung tâm Arduino Mega 2560, hoạt động ổn định với nguồn cấp 5V-2A.
• Thiết lập thành công kết nối truyền thông không dây giữa Arduino Mega và module ESP8266 qua giao thức UART (115200 baud), liên kết ổn định với máy chủ đám mây Blynk tại Việt Nam (IP cloud.vn, Port 8443/8442).
• Đo lường và hiển thị chính xác các thông số môi trường (nhiệt độ, độ ẩm không khí) từ cảm biến DHT11 đồng thời lên màn hình LCD 16x2 tại chỗ và giao diện ứng dụng Blynk trên smartphone.
• Tự động hóa thành công các kịch bản thực tiễn: tự động bật/tắt đèn chiếu sáng theo quang trở; bật đèn thông minh khi có người trong điều kiện thiếu sáng tại phòng đọc sách; tự động kích hoạt máy bơm tưới nước khi đất thiếu ẩm; và cho phép điều khiển linh hoạt các thiết bị gia dụng (đèn bếp, đèn khách, quạt, cổng) cả từ xa qua mạng lẫn bằng nút bấm vật lý có đồng bộ trạng thái tức thời.

Đóng góp của đề tài nằm ở việc cung cấp một giải pháp thiết kế mô hình nhà thông minh có khả năng tùy biến cao, tích hợp đa dạng các khối cảm biến và truyền thông với chi phí chế tạo thấp hơn nhiều so với các giải pháp sử dụng Raspberry Pi 3 hoặc các gói sản phẩm thương mại hiện hành. Đồng thời, đồ án chứng minh tính khả thi của việc ứng dụng nền tảng vi điều khiển mã nguồn mở trong việc giảng dạy, học tập và phát triển các hệ thống IoT ứng dụng.

---

Hạn chế và hướng nghiên cứu tiếp

Dựa trên phạm vi và nội dung trình bày trong văn bản, đồ án còn tồn tại một số hạn chế kỹ thuật:

• Hệ thống mới dừng lại ở quy mô mô hình thực nghiệm ghép nối từ các module rời rạc, chưa được thiết kế và chế tạo thành bo mạch in (PCB) công nghiệp nguyên khối chuyên dụng.
• Dịch vụ đám mây Blynk sử dụng tài nguyên hạn chế theo cơ chế cấp phát năng lượng (Energy); việc gửi dữ liệu bị giới hạn tần suất (không quá 100 yêu cầu/giây) để tránh hiện tượng mất kết nối (Flood Error).
• Phạm vi nhận diện của các cảm biến còn hẹp (cảm biến hồng ngoại phát hiện trong khoảng cách tối đa 30 cm, cảm biến DHT11 có sai số nhiệt độ ±2°C và độ ẩm ±5%).

Hướng phát triển tiếp theo được xác định bao gồm:

• Thiết kế mạch in nguyên khối chuẩn công nghiệp để tăng tính thẩm mỹ, độ bền và khả năng chống nhiễu của hệ thống.
• Xây dựng máy chủ quản trị riêng (Private Server) để mở rộng số lượng thiết bị kết nối, tăng cường tính bảo mật và loại bỏ sự phụ thuộc vào giới hạn tài nguyên của bên thứ ba.
• Mở rộng thêm các kịch bản an ninh phức tạp như tích hợp camera giám sát nhận diện hình ảnh, hệ thống báo cháy tự động kích hoạt còi hú và gửi tin nhắn khẩn cấp, cũng như nghiên cứu ứng dụng điều khiển qua giọng nói.

---

Giá trị tham khảo

Đồ án là tài liệu tham khảo kỹ thuật hữu ích dành cho:

• Sinh viên các ngành Kỹ thuật Điện tử - Viễn thông, Công nghệ Thông tin, Kỹ thuật Điều khiển và Tự động hóa: Cung cấp tài liệu chi tiết về cách thức ghép nối vi điều khiển Arduino với các module ngoại vi, phương pháp giao tiếp UART giữa vi điều khiển và module Wi-Fi ESP8266, cùng quy trình xử lý tín hiệu từ các cảm biến thông dụng.
• Người nghiên cứu và phát triển hệ thống nhúng/IoT cơ bản: Tham khảo trực tiếp các lưu đồ thuật toán điều khiển tuần tự kết hợp xử lý ngắt, cách thức phân chia chân I/O tối ưu (sử dụng I2C cho LCD), và kỹ thuật tích hợp nền tảng đám mây Blynk để xây dựng giao diện điều khiển di động (sử dụng chân ảo Virtual Pin, thư viện BlynkTimer tránh nghẽn luồng).

---

Câu hỏi thường gặp

1. Tại sao tác giả lựa chọn Arduino Mega 2560 làm bộ điều khiển trung tâm thay vì máy tính nhúng Raspberry Pi 3?
Tác giả lựa chọn Arduino Mega 2560 do cấu trúc phần cứng đơn giản, dễ tiếp cận lập trình, số lượng chân I/O kỹ thuật số lớn (54 chân Digital, 16 chân Analog), nguồn tài liệu mở phong phú và đặc biệt là giá thành rẻ hơn đáng kể so với máy tính nhúng Raspberry Pi 3.

2. Giao tiếp giữa module Wi-Fi ESP8266 V1 và vi điều khiển Arduino Mega 2560 được thực hiện theo phương thức nào?
Giao tiếp giữa hai khối được thực hiện thông qua chuẩn truyền thông nối tiếp bất đối xứng UART với tốc độ truyền Baud rate là 115200. Trong đó, chân truyền Tx của module ESP8266 được kết nối tới chân nhận Rx của Arduino Mega và ngược lại.

3. Kịch bản điều khiển đèn phòng đọc sách tự động vận hành dựa trên sự kết hợp của những cảm biến nào?
Kịch bản phòng đọc sách kết hợp đồng thời tín hiệu từ cảm biến ánh sáng (quang trở) và cảm biến hồng ngoại phát hiện vật cản. Đèn chỉ tự động bật sáng khi môi trường thiếu sáng (trời tối) và đồng thời có người hiện diện trong phạm vi quét (2 – 30 cm) của cảm biến hồng ngoại; nếu phòng đủ sáng hoặc không có người, đèn sẽ tự động tắt để tiết kiệm điện.

4. Cơ chế đồng bộ trạng thái giữa công tắc vật lý tại phòng và giao diện ứng dụng Blynk được xử lý ra sao?
Hệ thống sử dụng một nút nhấn vật lý; khi nút được bấm, vi điều khiển kiểm tra trạng thái hiện tại của thiết bị (quy định 0 là đang bật, 1 là đang tắt) để đảo trạng thái đóng/ngắt qua relay. Sau đó, vi điều khiển lập tức gửi tín hiệu cập nhật trạng thái mới này về ứng dụng Blynk qua hàm Blynk.virtualWrite() để giao diện trên điện thoại hiển thị đồng bộ tức thời.

5. Cảm biến DHT11 thu thập dữ liệu với thông số dải đo và cấu trúc gói tin như thế nào?
Cảm biến DHT11 đo nhiệt độ trong phạm vi 0 – 50°C (sai số ±2°C) và độ ẩm trong khoảng 20 – 90% (sai số ±5%). Khi nhận tín hiệu khởi động từ vi điều khiển, cảm biến phản hồi một chuỗi dữ liệu số gồm 40 bit, trong đó bao gồm 16 bit dữ liệu độ ẩm, 16 bit dữ liệu nhiệt độ và các bit kiểm tra với thời gian trễ truyền 5 ms.

---

Kết luận

Đồ án tốt nghiệp của sinh viên Nguyễn Sỹ Phúc đã hoàn thành việc thiết kế và chế tạo thực nghiệm mô hình nhà thông minh dựa trên vi điều khiển Arduino Mega 2560 kết hợp module Wi-Fi ESP8266 và nền tảng Blynk. Hệ thống đáp ứng đầy đủ các yêu cầu kỹ thuật cơ bản gồm giám sát nhiệt độ - độ ẩm tại chỗ và từ xa, tự động hóa tưới cây theo độ ẩm đất, tự động đóng ngắt chiếu sáng theo điều kiện môi trường/sự hiện diện của con người và cho phép điều khiển thiết bị linh hoạt qua mạng hoặc công tắc vật lý có đồng bộ trạng thái. Toàn bộ giải pháp thể hiện tính khả thi cao trong việc ứng dụng công nghệ vi điều khiển giá thành thấp vào tự động hóa dân dụng, đồng thời cung cấp tài liệu tham khảo thực nghiệm giá trị cho sinh viên và người nghiên cứu lĩnh vực IoT.

Trích đoạn nội dung tài liệu

Chương 1 trình bày về xu hướng phát triển của Internet vạn vật (IoT) và các ứng dụng phổ biến hiện nay dựa trên nền tảng IoT. Ngoài ra, nhà thông minh là một trong những dụng rất được quan tâm hiện nay dựa trên nền tảng IoT cũng sẽ được trình bày trong chương này.1 Giới thiệu về IoT 1.1 Một số khái niệm về IoT Mạng lưới vạn vật kết nối Internet hoặc là mạng lưới thiết bị kết nối internet viết tắt là IoT là một kịch bản của thế giới, khi mà mỗi đồ vật, con người được cung cấp một định danh riêng của mình, và tất cả có khả năng truyền tải, trao đổi thông tin, dữ liệu qua một mạng duy nhất mà không cần sự tương tác trực tiếp giữa người với người, hay người với máy tính. IoT đã phát triển từ sự hội tụ của công nghệ không dây, công nghệ vi cơ điện tử và internet. Nó đơn giản là một tập hợp các thiết bị có khả năng kết nối với nhau, với internet và với thế giới bên ngoài để thực hiện một công việc nào đó.

Hiểu một cách đơn giản IoT là tất cả các thiết bị có thể kết nối với nhau. Việc kết nối có thể thực hiện qua wifi, kết nối băng rộng (3G, 4G), Bluetooth, ZigBee, hồng ngoại… Các thiết bị có thể là đện thoại thông minh, máy máy tính bảng, điều hòa, bóng đèn, máy giặt và nhiều thiết bị khác. Cisco nhà cung cấp giải pháp thiết bị hàng đầu hiện nay dự báo: Đến năm 2020, sẽ có khoảng 50 tỷ đồ vật kết nối internet, thậm chí con số này còn gia tăng nhiều hơn nữa. IoT sẽ là mạng khổng lồ kết nối tất cả mọi thứ bao gồm cả con người và sẽ tồn tại các mối quan hệ giữa người và người, người và thiết bị, thiết bị và thiết bị.2 Cơ sở kỹ thuật của IoT Điểm quan trọng của IoT đó là các đối tượng phải có thể được nhận biết và định dạng (identifiable).

Nếu mọi thứ được "đánh dấu" để phân biệt bản thân đối tượng đó với những thứ xung quanh thì chúng ta có thể hoàn toàn quản lí được nó thông qua máy tính. Việc đánh dấu (tagging) có thể được thực hiện thông qua nhiều công nghệ, chẳng hạn như RFID, NFC, mã vạch, mã QR, 7 watermark kĩ thuật số. Việc kết nối thì có thể thực hiện qua wifi, mạng viễn thông băng rộng (3G, 4G), Bluetooth, ZigBee, hồng ngoại. Ngoài những kĩ thuật nói trên, nếu nhìn từ thế giới web, chúng ta có thể sử dụng các địa chỉ độc nhất để xác định từng vật, chẳng hạn như địa chỉ IP.

Mỗi thiết bị sẽ có một IP riêng biệt không nhầm lẫn. Sự xuất hiện của IPv6 với không gian địa chỉ cực kì rộng lớn sẽ giúp mọi thứ có thể dễ dàng kết nối vào Internet cũng như kết nối với nhau.3 Xu hướng phát triển của thế giới với IoT Mặc dù đã có từ lâu nhưng kỷ nguyên Internet of Things chỉ thực sự được chú ý và bùng nổ trong những năm gần đây, sau sự phát triển của smartphone, tablet và những kết nối không dây,… Và ngay sau khi nhận được sự chú ý của cộng đồng, IoT đã cho thấy tiềm năng của mình với những số liệu đáng kinh ngạc. Là “một trong những phát kiến quan trọng và quyền lực nhất của loài người”, Cisco IBSG, nhà cung cấp giải pháp và thiết bị mạng hàng đầu hiện nay dự báo: Đến năm 2020, sẽ có khoảng 50 tỷ đồ vật kết nối vào Internet, bao gồm hàng tỷ thiết bị di động, tivi, máy giặt, … Để thấy được sự phát triển của lĩnh vực này, họ cũng đưa ra số liệu vào năm 1984, khi mà Cisco mới thành lập mới chỉ có khoảng 1.000 thiết bị được kết nối mạng toàn cầu, đến năm 2010, con số này đã lên mức 10 tỷ. Intel, đơn vị mới tham gia vào thị trường sản xuất chip cho các thiết bị thông minh phục vụ IoT cũng đã thu về hơn 2 tỷ USD trong năm 2014 từ lĩnh vực này, tăng trưởng 19% so với năm 2013.

Những con số khẳng định IoT là xu hướng của tương lai. Internet of Things đến năm 2020 dự kiến sẽ đạt đến: 4 tỷ người kết nối với nhau, 4 ngàn tỷ USD doanh thu, hơn 25 triệu ứng dụng,hơn 25 tỷ hệ thống nhúng thông minh và 50 ngàn tỷ Gigabytes dữ liệu Tác động của IoT rất đa dạng, trên các lĩnh vực: quản lý hạ tầng, y tế, xây dựng và tự động hóa, giao thông…. 8 Cụ thể với lĩnh vực sản xuất ­ chế tạo, hiện theo thống kê của PwC, đã có 35% nhà sản xuất sử dụng cảm biến thông minh, 10% dự kiến sẽ sử dụng và 8% có kế hoạch sử dụng các thiết bị thông minh này trong 3 năm tới. Trong lĩnh vực dầu khí, khai thác mỏ, dự kiến sẽ có 5,4 triệu thiết bị IoT được triển khai tại các cơ sở khai thác tới năm 2020.

Chủ yếu sẽ là các bộ cảm biến kết nối Internet giúp cung cấp thông tin về môi trường. Dầu khí là một trong những ngành công nghiệp chủ chốt ứng dụng IoT trên diện rộng tới năm 2020. Trong khi đó, xe hơi kết nối đang là xu hướng nổi bật của thiết bị IoT hiện nay. Dự tính tới năm 2020, sẽ có hơn 220 triệu xe kết nối lưu thông trên đường.

Về bảo hiểm, 74% lãnh đạo trong ngành bảo hiểm tin rằng IoT sẽ thay đổi cơ bản chính sách bảo hiểm trong 5 năm tới, 74% có kế hoạch đầu tư phát triển và thực hiện các chiến lược về IoT ­ theo một nghiên cứu của SMA Research. Còn với quốc phòng, chi tiêu cho các thiết bị bay không người lái dự kiến sẽ đạt 8,7 tỉ USD vào năm 2020. Ngoài ra, theo dự báo của Frost & Sullivan, sẽ có khoảng 126.000 robot quân sự sẽ được triển khai vào năm 2020. Lĩnh vực nông nghiệp cũng không nằm ngoài vòng xoáy IoT.

Dự kiến sẽ có 75 triệu thiết bị IoT được triển khai trong lĩnh vực này vào năm 2020, với tỉ lệ tăng hàng năm đạt 20%. Chủ yếu đó sẽ là những bộ cảm biến đặt trong lòng đất để theo dõi độ axit, nhiệt độ và các thông số giúp canh tác vụ mùa hiệu quả hơn. Vì thế, Internet of Thing đang là chìa khóa của thành công trong tương laicents. Bên cạnh đó, công nghệ không dây đáp ứng đa tiêu chuẩn đang giúp giảm giá thành các mặt hàng thiết bị kết nối không dây; và những giao thức Internet mới đã giúp hiện thực hóa việc kết nối hàng tỷ thiết bị vào mạng lưới Internet.

Hiện trên thị trường đang có ngày càng nhiều thiết bị di động giá rẻ, sự cải thiện về điều kiện kinh tế của nhóm khách hàng Châu Á đã dẫn đến sự gia tăng theo cấp số nhân về sử dụng thiết bị di động ở khu vực này.4 Ứng dụng của IoT IoT có rất nhiều ứng dụng trong nhiều lĩnh vực khác nhau như tự động hóa ngôi nhà, mua sắm thông minh, quản lí các thiết bị cá nhân, đồng hồ đo thông minh, phản hồi trong các tình huống khẩn cấp, quản lí môi trường. Hiện nay nhiều hãng, công ty, tổ chức trên thế giới đang nghiên cứu các nền tảng giúp xây dựng nhanh ứng dụng dành cho IoT. Đại học British Columbia ở Canada hiện đang tập trung vào một bộ toolkit cho phép phát triển phần mềm IoT chỉ bằng các công nghệ/tiêu chuẩn Web cũng như giao thức phổ biến. Công ty như ioBridge thì cung cấp giải pháp kết nối và điều khiển hầu như bất kì thiết bị nào có khả năng kết nối Internet, kể cả đèn bàn, quạt máy.5 Thách thức trong việc nghiên cứu và triển khai IoT IoT vẫn còn một số trở ngại như chưa có một ngôn ngữ chung.

Ở mức cơ bản nhất, Internet là một mạng dùng để nối thiết bị này với thiết bị khác. Nếu chỉ riêng có kết nối không thôi thì không có gì đảm bảo rằng các thiết bị biết cách nói chuyện nói nhau. Để các thiết bị có thể giao tiếp với nhau, chúng sẽ cần một hoặc nhiều giao thức (protocols), có thể xem là một thứ ngôn ngữ chuyên biệt để giải quyết một tác vụ nào đó. Chắc chắn bạn đã ít nhiều sử dụng một trong những giao thức phổ biến nhất thế giới, đó là HyperText Transfer Protocol (HTTP) để tải web.

Ngoài ra chúng ta còn có SMTP, POP, IMAP dành cho email, FTP dùng để trao đổi file. Những giao thức như thế này hoạt động ổn bởi các máy chủ web, mail và FTP thường không phải nói với nhau nhiều, khi cần, một phần mềm phiên dịch đơn giản sẽ đứng ra làm trung gian để hai bên hiểu nhau. Còn với các thiết bị IoT, chúng phải đảm đương rất nhiều thứ, phải nói chuyện với nhiều loại máy móc thiết bị khác nhau. Đáng tiếc rằng hiện người ta chưa có nhiều sự đồng thuận về các giao thức để IoT trao đổi dữ liệu.2 Tổng quan về nhà thông minh 1.1 Giới thiệu mô hình nhà thông minh Nhà thông minh (tiếng Anh: home automation, domotics, smart home hoặc Intellihome) là kiểu nhà được lắp đặt các thiết bị điện, điện tử có thể được điều khiển hoặc tự động hoá hoặc bán tự động, thay thế con người trong thực hiện một hoặc một số thao tác quản lý, điều khiển.

Hệ thống điện tử này giao tiếp với người dùng thông qua bảng điện tử đặt trong nhà, ứng dụng trên điện thoại di động, máy tính bảng hoặc một giao diện web. Trong nhà thông minh, đồ dùng trong nhà từ phòng ngủ, phòng khách đều gắn các bộ điều khiển điện tử có thể kết nối với Internet và điện thoại di động, cho phép chủ nhân điều khiển vật dụng từ xa hoặc lập trình cho thiết bị ở nhà hoạt động theo lịch. Các thiết bị này có thể tự đưa ra cách xử lý tình huống được lập trình trước, hoặc là được điều khiển và giám sát từ xa. Sau đây là các lợi ích đem đến cho bạn từ một hệ thống tự động hóa nhà thông minh ­ Lợi ích 1 Tăng thêm sự an toàn qua việc điều khiển chiếu sáng và thiết bị điện (Appliance and Lighting Control) Hình 1.

Điều khiển hệ thống đèn bằng smartphone 11 Một lợi ích nữa của home automation đó là tăng thêm sự an toàn cho gia đình và ngôi nhà. Bạn có thể kiểm soát các thiết bị điện dù nhỏ và cả việc chiếu sáng, bằng một cái chạm nhẹ đầu ngón tay vào thiết bị công nghệ yêu thích của bạn. Không chỉ tiết kiệm tiền điện cho bạn thông qua việc tự động tắt khi không có người, lighting control còn có thể tự động bắt tắt đèn theo chu kỳ để đánh lừa kẻ xấu tưởng bạn vẫn có nhà. Điều này làm tăng thêm độ an toàn và an ninh cho nhà bạn.
