• Tác giả: Vũ Hoài Phương
• Người hướng dẫn: ThS. Trương Thành Nam
• Trường học: Đại học Nông Lâm Thái Nguyên
• Chuyên ngành: Quản lý đất đai
• Đề tài: Mô hình hóa 3D hiện trạng hạ tầng, cảnh quan trường Đại học Nông Lâm Thái Nguyên
• Loại tài liệu: khóa luận tốt nghiệp đại học
• Năm xuất bản: 2014
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CẢM ƠN
• DANH MỤC CÁC TỪ VIẾT TẮT
• 1. PHẦN 1: MỞ ĐẦU
• 1.1. Đặt vấn đề
• 1.2. Mục đích
• 1.3. Yêu cầu
• 1.4. Ý nghĩa học tập
• 1.5. Ý nghĩa thực tiễn
• 2. PHẦN 2: TỔNG QUAN TÀI LIỆU
• 2.1. Cơ sở khoa học
• 2.2. Khái quát viễn thám
• 2.2.1. Khái niệm viễn thám
• 2.2.2. Các thành phần và nguyên lý làm việc của viễn thám
• 2.2.3. Hệ thống thu ảnh
• 2.2.4. Hệ thống trạm thu dữ liệu viễn thám
• 2.2.5. Giải đoán và phân tích ảnh
• 2.2.6. Sản phẩm cuối: Thông tin tách chiết từ ảnh viễn thám
• 2.3. Tư liệu viễn thám
• 2.3.1. Ảnh số
• 2.3.2. Thông tin mặt đất
• 2.4. Không gian ba chiều
• 2.4.1. Nguyên lý về 3D (three – Dimension)
• 2.4.2. Đặc điểm của kĩ thuật đồ họa 3D
• 2.4.3. Các phương pháp hiển thị 3D
• 2.4.4. Các thiết bị hiển thị 3D
• 2.5. Tổng quan phần mềm
• 2.5.1. Phần mềm Google Satellite
• 2.5.2. Phần mềm Sketchup
• 3. PHẦN 3: ĐỐI TƯỢNG, NỘI DUNG, PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Đối tượng và phạm vi nghiên cứu
• 3.1.1. Đối tượng nghiên cứu
• 3.1.2. Phạm vi nghiên cứu
• 3.2. Nội dung nghiên cứu
• 3.3. Phương pháp nghiên cứu
• 3.3.1. Phương pháp thu thập số liệu thứ cấp
• 3.3.2. Phương pháp điều tra khảo sát
• 3.3.3. Phương pháp dựng mô hình 3D
• 3.3.4. Tham khảo ý kiến chuyên gia
• 4. PHẦN 4: KẾT QUẢ NGHIÊN CỨU VÀ THẢO LUẬN
• 4.1. Khái quát khu vực nghiên cứu - Trường đại học nông lâm
• 4.2. Điều kiện tự nhiên
• 4.3. Hiện trạng phát triển khu vực đại học Nông Lâm
• 4.4. Ảnh vệ tinh trường ĐHNL
• 4.5. Xây dựng mô hình 3D cơ sở hạ tầng công trình
• 4.5.1. Mô hình hóa 3D công trình Hiệu bộ
• 4.5.2. Mô hình hóa 3D công trình giảng đường D
• 4.5.3. Mô hình hóa 3D công trình Giảng đường B và khu thí nghiệm
• 4.5.4. Mô hình hóa 3D công trình Giảng đường A
• 4.5.5. Mô hình hóa 3D Văn phòng khoa 1: Các khoa QLTN + KHMT + Khoa Lâm nghiệp + Trung tâm tin học ngoại ngữ
• 4.5.6. Mô hình hóa 3D công trình văn phòng khoa 2
• 4.5.7. Mô hình hóa 3D Trung tâm liên kết quốc tế
• 4.5.8. Mô hình hóa 3D Khu KTX A, giảng đường C, hội trường A
• 4.5.9. Mô hình hóa 3D Khu thể thao
• 4.5.10. Mô hình hóa 3D khu vực Nhà khách
• 4.5.11. Mô hình tổng thể, định hướng quy hoạch, phát triển hạ tầng cơ sở đại học Nông Lâm Thái Nguyên
• 5. KẾT LUẬN VÀ KIẾN NGHỊ
• PHỤ LỤC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Mô hình hóa 3D và ứng dụng trong quy hoạch cảnh quan

Mô hình hóa 3D là công nghệ tiên tiến được ứng dụng rộng rãi trong nhiều lĩnh vực, đặc biệt là quy hoạch cảnh quan và phát triển hạ tầng. Trong nghiên cứu này, mô hình 3D được sử dụng để tái hiện hiện trạng cảnh quan và hạ tầng của Trường Đại học Nông Lâm Thái Nguyên. Công nghệ này không chỉ cung cấp cái nhìn tổng thể mà còn hỗ trợ đắc lực trong việc đưa ra các phương án quy hoạch hợp lý. Mô phỏng 3D giúp dự đoán các tác động của quy hoạch, từ đó đảm bảo sự phát triển bền vững của khu vực.

1.1. Công nghệ 3D trong quản lý hạ tầng

Công nghệ 3D đã chứng minh giá trị trong việc quản lý hạ tầng thông qua khả năng tạo ra các mô hình chính xác và chi tiết. Nghiên cứu sử dụng phần mềm Sketchup để dựng mô hình 3D các công trình như giảng đường, khu thí nghiệm, và khu ký túc xá. Các mô hình này không chỉ phản ánh hiện trạng mà còn là công cụ hữu ích trong việc lập kế hoạch phát triển và nâng cấp hệ thống hạ tầng. Ứng dụng công nghệ 3D trong quản lý hạ tầng giúp tối ưu hóa nguồn lực và đảm bảo tính khả thi của các dự án.

1.2. Thiết kế cảnh quan đô thị

Thiết kế cảnh quan là yếu tố quan trọng trong việc tạo ra môi trường sống xanh và bền vững. Nghiên cứu tập trung vào việc mô hình hóa 3D các khu vực cảnh quan như cây xanh, khu thể thao, và khu vực nhà khách. Các mô hình này giúp đánh giá hiệu quả của việc bố trí cảnh quan và đề xuất các giải pháp cải thiện. Cảnh quan đô thị được thiết kế hợp lý không chỉ nâng cao chất lượng môi trường mà còn góp phần vào sự phát triển bền vững của Trường Đại học Nông Lâm Thái Nguyên.

II. Phương pháp và công cụ nghiên cứu

Nghiên cứu sử dụng các phương pháp như thu thập số liệu thứ cấp, điều tra khảo sát, và dựng mô hình 3D để tái hiện hiện trạng hạ tầng và cảnh quan. Các công cụ chính bao gồm Google Satellite để thu thập dữ liệu ảnh vệ tinh và Sketchup để dựng mô hình 3D. Quá trình nghiên cứu cũng tham khảo ý kiến của các chuyên gia để đảm bảo tính chính xác và khách quan của kết quả.

2.1. Thu thập và xử lý dữ liệu

Dữ liệu được thu thập từ nhiều nguồn khác nhau, bao gồm ảnh vệ tinh, bản đồ hiện trạng, và khảo sát thực địa. Google Satellite được sử dụng để xác định tọa độ và thu thập ảnh vệ tinh của khu vực nghiên cứu. Dữ liệu sau đó được xử lý và chuyển đổi thành các mô hình 3D thông qua phần mềm Sketchup. Quá trình này đảm bảo tính chính xác và chi tiết của các mô hình.

2.2. Dựng mô hình 3D

Phần mềm Sketchup được sử dụng để dựng mô hình 3D các công trình và khu vực cảnh quan. Quá trình dựng mô hình bao gồm việc tạo hình các đối tượng, thêm chi tiết, và áp dụng các kỹ thuật tạo hình 3D để tăng tính chân thực. Các mô hình sau đó được tích hợp để tạo ra mô hình tổng thể của Trường Đại học Nông Lâm Thái Nguyên, cung cấp cái nhìn toàn diện về hiện trạng và định hướng phát triển.

III. Kết quả và ứng dụng thực tiễn

Nghiên cứu đã tạo ra các mô hình 3D chi tiết của hạ tầng và cảnh quan tại Trường Đại học Nông Lâm Thái Nguyên. Các mô hình này không chỉ phản ánh hiện trạng mà còn là công cụ hữu ích trong việc lập kế hoạch và quản lý phát triển. Mô hình tổng thể giúp nhà quản lý có cái nhìn tổng quan và đưa ra các quyết định chính xác trong việc quy hoạch hạ tầng và thiết kế cảnh quan.

3.1. Mô hình hóa các công trình chính

Các công trình chính như giảng đường, khu thí nghiệm, và khu ký túc xá được mô hình hóa 3D chi tiết. Các mô hình này giúp đánh giá hiện trạng và đề xuất các giải pháp cải thiện. Mô hình 3D cũng là công cụ hữu ích trong việc lập kế hoạch bảo trì và nâng cấp các công trình.

3.2. Định hướng phát triển bền vững

Nghiên cứu đề xuất các giải pháp quy hoạch hạ tầng và thiết kế cảnh quan nhằm đảm bảo sự phát triển bền vững của Trường Đại học Nông Lâm Thái Nguyên. Các mô hình 3D giúp dự đoán các tác động của quy hoạch và đưa ra các quyết định chính xác. Phát triển bền vững là mục tiêu quan trọng trong việc quản lý và phát triển hạ tầng và cảnh quan của trường.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Khóa luận tốt nghiệp "Mô hình hóa 3D hiện trạng hạ tầng, cảnh quan trường Đại học Nông Lâm Thái Nguyên" được thực hiện bởi sinh viên Vũ Hoài Phương thuộc chuyên ngành Quản lý đất đai, Khoa Quản lý tài nguyên, Trường Đại học Nông Lâm – Đại học Thái Nguyên (niên khóa 2010 – 2014), dưới sự hướng dẫn khoa học của ThS. Trương Thành Nam.

Lý do chọn đề tài và bối cảnh thực tiễn

Trường Đại học Nông Lâm Thái Nguyên là trung tâm đào tạo và nghiên cứu khoa học trên các lĩnh vực nông lâm nghiệp, phát triển nông thôn, khoa học môi trường và quản lý tài nguyên. Trong tiến trình phát triển và hiện đại hóa, nhu cầu quy hoạch cảnh quan cây xanh và phát triển cơ sở hạ tầng trở thành nhiệm vụ thiết yếu. Cây xanh giữ vai trò lọc giữ bụi lơ lửng, giảm bức xạ mặt trời, che bóng râm và giảm nhiệt lượng phản xạ vào môi trường xây dựng. Việc quy hoạch hợp lý nhằm tạo lập không gian học tập trong sạch, hạn chế ô nhiễm (khói bụi, tiếng ồn, rác thải).

Đồng thời, công nghệ mô hình hóa không gian ba chiều (3D) cung cấp khả năng trực quan hóa hiện trạng chính xác, chi tiết từ nhiều góc độ, hỗ trợ đắc lực cho công tác quản lý đất đai và lập phương án quy hoạch kiến trúc - hạ tầng. Việc xây dựng cơ sở dữ liệu không gian 3D khuôn viên trường giải quyết nhu cầu quản lý trực quan, chỉnh sửa và định hướng quy hoạch hạ tầng một cách khoa học.

Mục tiêu và nhiệm vụ nghiên cứu

• Mục đích: Sử dụng phần mềm SketchUp dựng mô hình 3D hiện trạng cảnh quan, hạ tầng khu vực trường Đại học Nông Lâm Thái Nguyên, phục vụ công tác định hướng quy hoạch cảnh quan và cơ sở hạ tầng.
• Yêu cầu:
  1. Đảm bảo số liệu, tài liệu thu thập đầy đủ, chính xác và khách quan.
  2. Thể hiện kích thước, vị trí, phối cảnh dưới dạng mô hình 3D hiện trạng cảnh quan, hạ tầng.
• Nhiệm vụ cụ thể:
  1. Khái quát điều kiện tự nhiên, kinh tế - xã hội và hiện trạng sử dụng đất, hạ tầng của trường.
  2. Khảo sát thực địa, thu thập số liệu đo đạc và ảnh vệ tinh khu vực nghiên cứu.
  3. Xây dựng mô hình 3D chi tiết từng hạng mục công trình và cảnh quan bằng phần mềm SketchUp.
  4. Tích hợp mô hình tổng thể và đánh giá ưu nhược điểm của công nghệ 3D phục vụ quy hoạch.

Đối tượng và phạm vi nghiên cứu

• Đối tượng nghiên cứu: Mô hình hóa 3D hiện trạng hạ tầng cơ sở và cảnh quan Trường Đại học Nông Lâm Thái Nguyên.
• Phạm vi không gian: Các khu vực chức năng chính của trường gồm:
  • Khu Hiệu bộ.
  • Khu Giảng đường A, B, C, D và Hội trường A.
  • Khu Văn phòng khoa 1: Khoa Quản lý tài nguyên, Khoa Khoa học môi trường, Khoa Lâm nghiệp, Trung tâm Tin học Ngoại ngữ.
  • Khu Văn phòng khoa 2: Viện Khoa học sự sống, Trung tâm Nghiên cứu & Phát triển Nông thôn - Lâm nghiệp miền núi, Khoa Chăn nuôi Thú y, Khoa Khoa học Cơ bản, Khoa Kinh tế & Phát triển Nông thôn, Khoa Nông học.
  • Phòng Quản lý Đào tạo Sau đại học.
  • Trung tâm Liên kết Đào tạo Quốc tế.
  • Khu Ký túc xá A, Khu Thể thao, Khu Nhà khách.
• Phạm vi thời gian: Nghiên cứu được triển khai từ tháng 02/2014 đến tháng 06/2014.

---

Cơ sở lý thuyết và phương pháp

Khung lý thuyết và công nghệ ứng dụng

1. Cơ sở khoa học về viễn thám (Remote Sensing):
   • Định nghĩa và nguyên lý hoạt động gồm 2 quá trình: Thu nhận dữ liệu (Data acquisition) qua cảm biến trên vệ tinh/máy bay và Phân tích dữ liệu (Data analysis) thông qua giải đoán mắt và xử lý số.
   • Nguyên lý màu sắc và lọc quang học: Tổ hợp màu cộng/dương (Additive colour: Blue + Green + Red = White), tổ hợp màu trừ/âm (Subtractive colour: Yellow + Cyan + Magenta = Black). Nguyên tắc các kính lọc (filter) hấp thụ màu đối diện trong tam giác màu.
   • Bản chất ảnh số: Ảnh raster cấu thành từ các phần tử điểm ảnh (Pixel), lưu trữ theo các cấu trúc BSQ, BIL hoặc BIP.
2. Nguyên lý đồ họa ba chiều (3D Computer Graphics):
   • Biểu diễn thế giới thực qua chiều sâu không gian dựa trên kỹ thuật tô chát (rendering), chiếu trực giao (orthographic) và phối cảnh (perspective), nhận diện nét khuất (visible line/surface identification), cắt lát không gian (exploded/cutaway scenes).
3. Phần mềm ứng dụng:
   • Google Satellite: Khai thác ảnh vệ tinh thông qua tọa độ 2 góc (trên-trái và dưới-phải), tích hợp tính năng ghép mảnh ảnh lớn.
   • Google SketchUp: Phần mềm mô hình hóa 3D hoạt động dựa trên các thực thể đường (line) và mặt (face). Sử dụng hệ thống công cụ Drawing, Edit, Construction, Principal, Shadows, Styles, Views, Camera, và công cụ quản trị đối tượng Outliner thông qua Group và Component.

Ký hiệu trong Outliner	Ý nghĩa quản lý đối tượng
1 điểm vuông đen đặc	Group thông thường
1 điểm vuông xám + ổ khóa	Group đã khóa
1 điểm vuông xanh rỗng	Group đang mở
1 ô vuông, tên in nghiêng mờ	Group đang ẩn
4 điểm vuông đen đặc	Component thông thường
4 điểm vuông xám + ổ khóa	Component đã khóa
4 điểm xanh rỗng	Component đang mở
4 ô vuông, tên in nghiêng mờ	Component đang ẩn

4. Lý luận về cảnh quan và quy hoạch cảnh quan:
   • Khái niệm cảnh quan theo Zuofeier, Gordon và ngành kiến trúc cảnh quan; phân loại thành cảnh quan thiên nhiên và cảnh quan nhân tạo (văn hóa, trồng trọt, vùng lãnh phá bỏ); phân loại theo không gian (vùng, đô thị, nông thôn).
   • Nghiên cứu 3 mức độ tương hỗ giữa cảnh quan thiên nhiên và đô thị nhằm tổ chức không gian chức năng, giải quyết mối quan hệ giữa không gian xây dựng và không gian mở.

Phương pháp nghiên cứu thực tế

• Phương pháp thu thập số liệu thứ cấp: Kế thừa số liệu tự nhiên, kinh tế - xã hội từ Báo cáo thuyết minh điều chỉnh quy hoạch tổng thể xây dựng Đại học Thái Nguyên (giai đoạn 2007–2020), Quy hoạch phát triển Trường Đại học Nông Lâm Thái Nguyên giai đoạn 2005–2015 và định hướng đến năm 2020, Kế hoạch chiến lược phát triển 2012–2015 định hướng 2020 của các khoa/giảng đường, bản đồ địa chính và bản đồ hiện trạng.
• Phương pháp điều tra khảo sát: Điều tra quy mô, công năng từng hạng mục công trình; đo đạc kích thước thực địa (chiều dài, chiều rộng, chiều cao); chụp ảnh kiến trúc và cảnh quan thực tế; thu nhận ảnh vệ tinh độ phân giải cao qua Google Satellite.
• Phương pháp dựng mô hình 3D: Sử dụng chuỗi công cụ trong SketchUp: Measure xác định kích thước chuẩn, Line phác thảo biên dạng 2D, Push/Pull đùn khối 2D thành 3D, Materials gán vật liệu thực tế (mái ngói, kính, sơn tường, gạch hoa), kết hợp tổ chức mô hình phân cấp bằng Group và Component.
• Phương pháp tham khảo ý kiến chuyên gia: Trao đổi với chuyên gia trong các lĩnh vực viễn thám, xử lý ảnh, đồ họa SketchUp và quy hoạch cảnh quan.

---

Nội dung chính theo từng chương

Phần 1: Mở đầu

Trình bày tính cấp thiết của việc áp dụng công nghệ đồ họa 3D trong quản lý hiện trạng hạ tầng và định hướng quy hoạch cảnh quan học đường tại Trường Đại học Nông Lâm Thái Nguyên. Nêu rõ mục tiêu, yêu cầu kỹ thuật, ý nghĩa học tập (rèn luyện kỹ năng tích hợp phần mềm) và ý nghĩa thực tiễn (tạo lập công cụ quản lý trực quan phục vụ quy hoạch phát triển bền vững).

Phần 2: Tổng quan tài liệu

Hệ thống hóa cơ sở khoa học về viễn thám (khái niệm từ E. Pruit năm 1960, các dải sóng, trạm thu, tổ hợp màu ảnh vệ tinh), kỹ thuật đồ họa 3D và giao diện, công cụ làm việc của Google Satellite và SketchUp. Tổng hợp các trường phái lý luận về cấu trúc cảnh quan, phân loại cảnh quan và nguyên lý quy hoạch không gian chức năng hài hòa giữa thiên nhiên và nhân tạo.

Phần 3: Đối tượng, nội dung, phương pháp nghiên cứu

Xác định đối tượng là hiện trạng hạ tầng và cảnh quan trường; phạm vi không gian tại các phân khu chức năng trọng điểm; phạm vi thời gian từ tháng 02/2014 đến tháng 06/2014. Thiết lập quy trình 4 bước gồm thu thập dữ liệu thứ cấp, điều tra khảo sát thực địa, dựng hình 3D trong SketchUp và tham vấn chuyên gia.

Phần 4: Kết quả nghiên cứu và thảo luận

Chương tập trung trình bày số liệu hiện trạng và toàn bộ quy trình dựng mô hình 3D:

1. Khái quát khu vực nghiên cứu:

   • Vị trí: Xã Quyết Thắng, TP. Thái Nguyên (tổng diện tích tự nhiên xã 1.292,78 ha). Phía Bắc giáp phường Quán Triều và xã Phúc Hà; phía Đông giáp khu dân cư Đại học Nông Lâm; phía Nam giáp phường Tân Thịnh và xã Thịnh Đán; phía Tây giáp xã Phúc Hà và TP. Thái Nguyên.
   • Địa hình - Khí hậu - Thủy văn: Dạng đồi bát úp lượn sóng nghiêng từ Tây Bắc xuống Đông Nam, cao độ trung bình 5–6 m. Khí hậu nhiệt đới gió mùa chia làm 2 mùa chính (mùa mưa từ tháng 4–10, mùa khô từ tháng 11–3 năm sau). Thủy văn có 1 suối nhỏ, 3 trạm bơm, hệ thống kênh mương kiên cố hóa một phần và 3 ao lớn quanh khu Hiệu bộ.

2. Hiện trạng sử dụng đất và cơ sở hạ tầng (năm 2013):

   • Tổng diện tích đất được giao quản lý đến năm 2013 là 102,5 ha.

Hạng mục loại đất	Diện tích (m²)	Cơ cấu (%)	Ghi chú các hạng mục chính
Đất công trình xây dựng	20.678,70	0,26	Giảng đường A (636,6 m²), B (830 m²), C (421,5 m²), D (790,6 m²), Khu văn phòng khoa (2.515,3 m²), Khu Hiệu bộ (15.000 m²)
Đất thể dục thể thao	16.693,60	1,62	Nhà thi đấu (4.600 m²), Sân bóng nhân tạo (2.827 m²), Sân patin (642 m²)
Đất ký túc xá	62.071,43	4,67	Khu ký túc xá sinh viên khép kín
Đất thực hành thực nghiệm	174.768,12	16,99	Rừng giống keo (52.000 m²), Rừng giống xoan (35.000 m²), Trung tâm Thủy sản (40.178 m²), Trung tâm Lâm nghiệp (15.000 m²), Khu trồng chè (13.798,32 m²), Vườn/khu trồng cây Nông học (11.240,33 m²), Khảo nghiệm giống Lâm nghiệp (13.000 m²), Trại lợn mới (1.000 m²), Phòng thí nghiệm, Nhà nuôi cấy mô...
Đất tập thể, nhà ở	2.638,91	0,26	Khu tập thể Nông học (1.571,91 m²), Nhà khách (595 m²), Trường mầm non (272 m²), Tập thể cổng trường (140 m²), Nhà gần trại lợn (60 m²)
Đất giao thông	63.900,00	6,21	Trục đường chính và đường nội bộ
Đất công viên, cây cảnh	3.853,74	34,84	Hệ thống bồn hoa, thảm cỏ, cây bóng mát khuôn viên
Đất trồng rừng	358.378,73	24,10	Đất đồi rừng thực nghiệm
Đất trồng cây lâu năm	247.832,91	2,20	Cây công nghiệp, cây ăn quả
Đất nuôi trồng thủy sản	22.642,10	1,96	Hệ thống ao thực nghiệm và cảnh quan

3. Biến động xây dựng cơ sở hạ tầng giai đoạn 2005 – 2010:

Hạng mục công trình	Đơn vị	Năm 2005	Năm 2010
Phòng giảng đường	Phòng / m²	47 phòng (8.483 m²)	67 phòng (10.963 m²)
Phòng máy tính	Phòng / m²	4 phòng (120 m²)	6 phòng (180 m²)
Phòng ngữ âm	Phòng / m²	1 phòng (30 m²)	2 phòng (120 m²)
Phòng thí nghiệm	Phòng / m²	24 phòng (1.785 m²)	30 phòng (2.500 m²)
Thư viện	Nhà / m²	1 nhà (750 m²)	1 nhà (750 m²)
Xưởng thực tập	Xưởng / m²	2 xưởng (483 m²)	3 xưởng (723 m²)
Nhà ở học sinh, sinh viên	Phòng / m²	84 phòng (3.600 m²)	126 phòng (5.400 m²)
Nhà làm việc của CBCC	Phòng / m²	79 phòng (4.250 m²)	92 phòng (5.600 m²)
Nhà ở của CBCC	Phòng / m²	23 phòng (345 m²)	23 phòng (345 m²)
Nhà hội trường	Nhà / m²	1 nhà (520 m²)	2 nhà (1.040 m²)
Nhà thể dục thể thao	Nhà / m²	1 nhà (1.200 m²)	2 nhà (1.800 m²)
Nhà kính & nhà lưới	Nhà / m²	1 nhà (1.000 m²)	2 nhà (1.500 m²)
Nhà khác (nhà ăn SV...)	Nhà / m²	12 nhà (3.420 m²)	12 nhà (3.420 m²)

4. Kết quả mô hình hóa 3D các công trình chi tiết:
   • Khu Hiệu bộ: Mô hình hóa khối 3 dãy nhà 2 tầng khang trang gồm Nhà A (6 phòng chức năng), Nhà B (14 phòng chức năng), Nhà C (11 phòng chức năng), 1 nhà để xe, 1 nhà tư vấn sinh viên, khuôn viên Ao cá Bác Hồ, bồn hoa trung tâm và hòn non bộ trước cổng.
   • Giảng đường D: Tòa nhà 5 tầng kiên cố gồm 25 phòng học, 5 phòng chờ giảng viên, 5 phòng vệ sinh; thiết kế hành lang mở đón ánh sáng tự nhiên; mô hình hóa thảm thực vật và bồn hoa sau giảng đường.
   • Giảng đường B và Khu thí nghiệm: Giảng đường B quy mô 1 tầng bố cục 3 dãy chữ U gồm 7 phòng học; Khu thí nghiệm kết cấu 2 tầng gồm 1 phòng chuyển giao công nghệ, 8 phòng thí nghiệm chuyên ngành và 1 phòng quét (scan) bản đồ.
   • Giảng đường A: Tòa nhà chính 5 tầng (16 phòng học, 2 giảng đường dốc/nghiêng, 5 phòng trực/nghỉ giáo viên, 10 phòng vệ sinh) kết nối với tòa nhà phụ (1 phòng Bộ môn Trắc địa & GIS - Viễn thám, 1 giảng đường nghiêng, 1 phòng scan bản đồ); phối cảnh cây bóng mát (bằng lăng, sấu, đa, dừa).
   • Các công trình khác: Mô hình hóa hoàn chỉnh Văn phòng khoa 1, Văn phòng khoa 2, Trung tâm Liên kết Quốc tế, cụm Ký túc xá A – Giảng đường C – Hội trường A, Khu Thể thao và Khu Nhà khách.
   • Mô hình tổng thể: Lắp ghép các cụm công trình đơn lẻ trên nền ảnh vệ tinh Google Satellite đã định vị tọa độ (Tọa độ điểm gốc: Vĩ độ 21°36'3.77" Bắc - Kinh độ Đông), quản lý hệ thống phân tầng qua cửa sổ Outliner.

Phần 5: Kết luận và kiến nghị

Tổng kết toàn bộ kết quả số hóa 3D hiện trạng khuôn viên trường và đưa ra các kiến nghị về việc chuẩn hóa dữ liệu bản đồ, tiếp tục cập nhật cơ sở dữ liệu số phục vụ quy hoạch kiến trúc, giao thông và cây xanh của Đại học Nông Lâm Thái Nguyên trong các giai đoạn phát triển tiếp theo.

---

Kết quả và đóng góp

Kết quả chính

• Số hóa và tái hiện trực quan toàn bộ hệ thống cơ sở hạ tầng kiến trúc trên khuôn viên đất 102,5 ha của nhà trường với độ chính xác cao về mặt bằng và chiều cao công trình.
• Hoàn thành mô hình 3D chi tiết cho 10 phân khu công trình trọng điểm (Hiệu bộ, Giảng đường A, B, C, D, Khu thí nghiệm, Văn phòng khoa 1 & 2, Trung tâm Liên kết Quốc tế, KTX A, Khu Thể thao, Nhà khách).
• Thiết lập quy trình công nghệ kết hợp ảnh vệ tinh từ Google Satellite và phần mềm Google SketchUp để tạo lập bản đồ 3D hiện trạng với chi phí thấp, thời gian xử lý nhanh.

Giải pháp và kiến nghị của tác giả

• Quy hoạch tổng thể: Cần sớm lập dự án quy hoạch ổn định, lâu dài cho toàn bộ quỹ đất 102,5 ha nhằm khắc phục tình trạng đan xen công trình và quản lý thiếu đồng bộ với quy hoạch chung của Đại học Thái Nguyên.
• Xử lý đất đai: Giải quyết dứt điểm thủ tục pháp lý đối với diện tích đất Trung tâm Thực hành - Thực nghiệm đang mang giấy chứng nhận bìa xanh (hạn mức 30 năm) để đủ điều kiện đầu tư xây dựng các công trình kiên cố.
• Cải tạo cảnh quan: Quy hoạch lại các bãi đất trống xung quanh các văn phòng khoa, chấm dứt việc tập kết rác thải tự phát không qua xử lý; tăng cường trồng hoa, cỏ và cây xanh bóng mát đồng bộ tại các khu Giảng đường A, Giảng đường B và khu thực nghiệm.

Đóng góp về mặt phương pháp

• Chứng minh tính khả thi của việc ứng dụng phần mềm SketchUp trong ngành Quản lý đất đai và Quy hoạch cảnh quan học đường tại Việt Nam ở thời điểm năm 2014.
• Cung cấp mô hình dữ liệu trực quan giúp nhà quản lý dễ dàng kiểm tra góc nhìn, tính toán khoảng cách, mô phỏng đổ bóng tự nhiên theo thời gian thực (Shadows) và tạo mặt cắt công trình (Section Cuts) phục vụ công tác thẩm định dự án.

---

Hạn chế và hướng nghiên cứu tiếp

Hạn chế được ghi nhận

• Dữ liệu địa hình và mô hình công trình được xây dựng chủ yếu dựa trên số liệu đo đạc thủ công kết hợp ảnh vệ tinh miễn phí từ Google Satellite, chưa tích hợp được dữ liệu quét bề mặt 3D tự động (như LiDAR hay ảnh bay chụp UAV chuyên dụng).
• Một số khu vực thuộc Trung tâm Thực hành - Thực nghiệm có diện tích rộng lớn và phức tạp nên mức độ mô hình hóa chi tiết còn giới hạn so với khu vực giảng đường trung tâm.
• Năng lực xử lý đồ họa phụ thuộc vào dung lượng phần cứng khi tích hợp toàn bộ các mô hình thành phần có mật độ cây xanh lớn vào một file tổng thể.

Hướng nghiên cứu tiếp theo

• Cập nhật số liệu biến động đất đai và tiến độ xây dựng các công trình mới theo Đề án Quy hoạch phát triển Đại học Nông Lâm giai đoạn 2015–2020.
• Ứng dụng mô hình 3D đã dựng để kết nối với hệ thống thông tin địa lý 3D GIS (3D Geographic Information System), tích hợp thuộc tính quản lý đất đai, quản lý tài sản công và mạng lưới hạ tầng kỹ thuật (cấp thoát nước, điện).

---

Giá trị tham khảo

Tài liệu khóa luận có giá trị tham khảo thiết thực cho các nhóm đối tượng sau:

• Sinh viên ngành Quản lý đất đai, Địa chính, Quy hoạch đô thị - nông thôn và Lâm nghiệp đô thị: Cung cấp tài liệu mẫu về quy trình ứng dụng SketchUp và ảnh viễn thám trong phân tích không gian hiện trạng, phân chia Group/Component và dựng phối cảnh 3D.
• Bộ phận quản trị cơ sở vật chất và quy hoạch của các trường đại học, cao đẳng: Cung cấp phương pháp trực quan hóa hạ tầng phục vụ việc kiểm kê, theo dõi tài sản công trình và lập đề xuất đầu tư xây dựng mới.
• Người làm nghiên cứu về GIS và Viễn thám: Tham khảo phương pháp thu thập dữ liệu ảnh vệ tinh kết hợp đo đạc thực địa và chuẩn hóa tỷ lệ đối tượng trong môi trường đồ họa không gian.

---

Câu hỏi thường gặp

1. Khóa luận sử dụng những phần mềm chuyên dụng nào để xây dựng mô hình 3D?

Tác giả sử dụng kết hợp hai phần mềm chính:

• Google Satellite: Dùng để định vị tọa độ địa lý (thông qua 2 điểm góc) và tải ảnh vệ tinh độ phân giải cao của khuôn viên trường.
• Google SketchUp: Dùng để dựng khung hình học 2D/3D (bằng các công cụ Measure, Line, Push/Pull), gán vật liệu thực tế (Materials), mô phỏng bóng đổ tự nhiên (Shadows) và quản lý phân cấp đối tượng (Group, Component, Outliner).

2. Hiện trạng sử dụng đất của Trường Đại học Nông Lâm Thái Nguyên năm 2013 có cơ cấu như thế nào?

Tổng diện tích đất được giao của trường đến năm 2013 là 102,5 ha, trong đó:

• Đất công trình xây dựng: 20.678,70 m² (chiếm 0,26%).
• Đất thể thao: 16.693,60 m² (chiếm 1,62%).
• Đất ký túc xá: 62.071,43 m² (chiếm 4,67%).
• Đất thực hành thực nghiệm: 174.768,12 m² (chiếm 16,99%).
• Đất giao thông: 63.900,00 m² (chiếm 6,21%).
• Đất khuôn viên vườn hoa, cây cảnh: 3.853,74 m² (chiếm 34,84%).
• Đất trồng rừng: 358.378,73 m² (chiếm 24,10%).
• Đất trồng cây lâu năm: 247.832,91 m² (chiếm 2,20%).
• Đất nuôi trồng thủy sản: 22.642,10 m² (chiếm 1,96%).
• Đất tập thể: 2.638,91 m² (chiếm 0,26%).

3. Quy mô và cấu trúc của công trình Giảng đường D và Giảng đường A được mô tả cụ thể ra sao?

• Giảng đường D: Tòa nhà 5 tầng gồm 25 phòng học, 5 phòng chờ giảng viên và 5 phòng vệ sinh. Thiết kế nhiều cửa sổ đón ánh sáng tự nhiên.
• Giảng đường A: Gồm 2 khối: Tòa nhà chính 5 tầng (16 phòng học, 2 giảng đường nghiêng, 5 phòng trực/nghỉ giảng viên, 10 phòng vệ sinh) và Tòa nhà phụ (1 phòng Bộ môn Trắc địa & GIS - Viễn thám, 1 giảng đường nghiêng, 1 phòng scan bản đồ).

4. Khóa luận chỉ ra những điểm nghẽn nào trong hiện trạng quản lý đất đai và cơ sở hạ tầng của trường?

Văn bản nêu rõ 3 điểm nghẽn chính:

1. Nhà trường chưa có quy hoạch tổng thể ổn định lâu dài; có sự đan xen giữa các công trình quy hoạch chung của Đại học Thái Nguyên gây khó khăn cho quản lý thống nhất.
2. Diện tích đất lớn tại khu Thực hành - Thực nghiệm chỉ có giấy chứng nhận bìa xanh (thời hạn 30 năm), không được phép đầu tư xây dựng công trình kiên cố.
3. Đất trống quanh một số văn phòng khoa chưa có kế hoạch sử dụng hợp lý, còn tình trạng chứa rác thải chưa qua xử lý; cơ sở hạ tầng tại Giảng đường B và một số phòng thí nghiệm đã xuống cấp, thiếu đồng bộ.

---

Kết luận

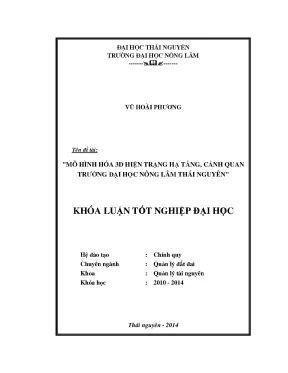

Khóa luận tốt nghiệp của sinh viên Vũ Hoài Phương đã hoàn thành mục tiêu mô hình hóa 3D toàn diện hiện trạng hạ tầng cơ sở và cảnh quan Trường Đại học Nông Lâm Thái Nguyên trên nền tảng Google SketchUp và ảnh vệ tinh Google Satellite. Công trình phản ánh trung thực số liệu hiện trạng sử dụng đất 102,5 ha và biến động cơ sở vật chất kỹ thuật của nhà trường qua các giai đoạn. Kết quả nghiên cứu cung cấp cơ sở dữ liệu không gian trực quan, hỗ trợ thiết thực cho công tác quản lý đất đai và định hướng quy hoạch phát triển không gian kiến trúc học đường trong tương lai.

Trích đoạn nội dung tài liệu

Đặt vấn đề Ngày nay, khoa học công nghệ đã có những bước phát triển vượt bậc, hoạt động nghiên cứu chuyển giao công nghệ diễn ra phổ biến tạo ra nhiều sản phẩm chất lượng ứng dụng trong mọi lĩnh vực của cuộc sống Nắm bắt xu thế phát triển đó, trường đại học Nông Lâm Thái Nguyên đã và đang từng bước đưa khoa học công nghệ vào nghiên cứu, giảng dạy trên các lĩnh vực nông lâm nghiệp, phát triển nông thôn, khoa học môi trường và quản lý tài nguyên, ứng dụng nhiều thành tựu khoa học trên thế giới vào nhà trường. ĐHNL Thái Nguyên là không gian, môi trường giáo dục và nghiên cứu khoa học. Do đó, yêu cầu về quy hoạch cảnh quan cây xanh phát triển cơ sở hạ tầng là một trong những nội dung quan trọng trong quá trình tạo lập cảnh quan của trường. Cây xanh có khả năng làm sạch bầu không khí, lọc và giữ lại bụi, nhất là các hạt bụi lơ lửng trong không khí – một yếu tố đe dọa tới sức khỏe con người.

Cây xanh có khả năng cản bức xạ mặt trời chiếu qua nó, tạo ra bóng râm che nắng cho không gian bên dưới. Giảm bớt bức xạ phản xạ ra môi trường xung quanh do hệ số phản xạ nhiệt của chúng thấp hơn nhiều so với các bề mặt xây dựng. Vì vậy, việc quy hoạch cảnh quan hợp lý là một yêu cầu cấp thiết đặt ra cho nhà trường để tạo môi trường trong xanh giảm thiểu ô nhiễm (bụi, tiếng ồn, rác thải…) đảm bảo cho sức khỏe và thuận tiện cho các hoạt động của con người. Công nghệ dựng mô hình 3D là công nghệ đã và đang ứng dụng rộng rãi trên thế giới phục vụ nhiều lĩnh vực khác nhau.

Đặc biệt đây là công nghệ rất được ưa chuộng khi nó có thể tạo ra các sản phẩm rất phức tạp có độ chính xác cao, đưa đến cho chúng ta cái nhìn bao quát và chi tiết vật thể từ mọi góc độ. Riêng đối với lĩnh vực quản lý đất đai nói chung và quy hoạch cảnh quan nói riêng công nghệ 3D rất hữu ích khi nó thể hiện 1 cách chính xác hiện trạng, cung cấp người dùng cái nhìn tổng quát khu vực nghiên cứu từ đó đề ra những phương án quy hoạch hợp lý. Xuất phát từ những nhu cầu và lợi ích thực tế đó, được sự nhất trí của Ban giám hiệu Trường Đại học Nông Lâm Thái Nguyên, khoa Quản Lý Tài n 2 Nguyên, với sự hướng dẫn trực tiếp của Th.s Trương Thành Nam, em tiến hành thực hiện đề tài: “Mô hình hóa 3D hiện trạng hạ tầng, cảnh quan trường Đại Học Nông Lâm Thái Nguyên”. Mục đích Sử dụng Sketchup dựng mô hình 3D hiện trạng cảnh quan, hạ tầng khu vực trường đại học Nông Lâm Thái Nguyên phục vụ công tác định hướng quy hoạch cảnh quan và cơ sở hạ tầng.

Yêu cầu Đảm bảo số liệu, tài liệu phải đầy đủ, chính xác và khách quan. Thể hiện kích thước, vị trí, phối cảnh dưới dạng mô hình 3D hiện trạng cảnh quan, hạ tầng. Ý nghĩa học tập Tìm hiểu công tác quy hoạch cảnh quan. Sử dụng thành thạo phần mềm sketchup.

Giúp sinh viên làm quen, học hỏi những công nghệ tiên tiến. Nâng cao kĩ năng sử dụng và tích hợp các phần mềm tin học ứng dụng. Ý nghĩa thực tiễn Với mô hình 3D trường ĐHNL cung cấp cho chúng ta cái nhìn tổng thể nhất tới khu vực, bên cạnh đó với việc chỉnh sửa dễ dàng, quản lý đối tượng khoa học, lưu trữ tiện lợi đây sẽ là công cụ hữu ích phục vụ công tác quy hoạch cảnh quan, phát triển cơ sở hạ tầng của trường và ứng dụng trên nhiều lĩnh vực khác. n 3 Phần 2 TỔNG QUAN TÀI LIỆU 2.

Cơ sở khoa học 2.
