Tổng quan nghiên cứu

Sự bùng nổ của các nguồn năng lượng tái tạo như điện mặt trời và điện gió trong thế kỷ 21 đặt ra yêu cầu cấp thiết về việc nâng cao hiệu suất, độ an toàn và độ tin cậy của các hệ thống chuyển đổi điện năng. Kể từ khi khóa bán dẫn công suất IGBT được thương mại hóa vào năm 1982, các bộ biến đổi đa bậc kiểu module (Modular Multilevel Converters - MMC) đã trở thành giải pháp cốt lõi cho các trạm truyền tải điện một chiều cao áp (HVDC) và hệ thống bù công suất linh hoạt (FACTS). Tuy nhiên, phương pháp điều khiển tập trung truyền thống bộc lộ nhiều điểm nghẽn nghiêm trọng khi quy mô hệ thống tăng lên, đặc biệt là sự quá tải khối lượng tính toán và độ trễ truyền thông lớn khi xử lý sự cố.

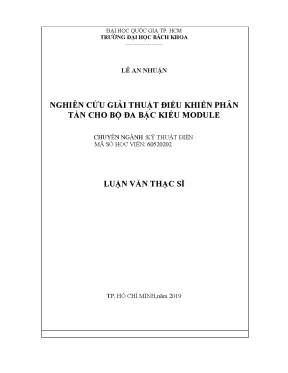

Luận văn thạc sĩ chuyên ngành Kỹ thuật điện của tác giả Lê An Nhuận, được hoàn thành vào tháng 6 năm 2019 tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh dưới sự hướng dẫn của PGS. Nguyễn Đình Tuyên và PGS. Phan Quốc Dũng, tập trung giải quyết bài toán cốt lõi này. Mục tiêu nghiên cứu là xây dựng và kiểm chứng giải thuật điều khiển phân tán tự đồng bộ góc pha sóng mang cho bộ biến đổi MMC kết hợp cấu trúc tụ bay (FCMC). Phạm vi nghiên cứu tập trung vào việc mô hình hóa toán học và kiểm chứng mô phỏng miền thời gian đối với các cấu hình từ 3 đến 6 module trong dải tần số sóng mang 500 Hz và điện áp nguồn một chiều 300 V. Công trình mang ý nghĩa thực tiễn to lớn khi giúp giảm thiểu thời gian tái cấu trúc hệ thống xuống còn từ 4 đến 15 chu kỳ lặp, loại bỏ hoàn toàn sự phụ thuộc vào bộ xử lý trung tâm và nâng cao khả năng chịu lỗi liên tục cho các hệ thống điện công nghiệp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của lý thuyết điều chế độ rộng xung dịch pha (Phase-Shifted Pulse Width Modulation - PS-PWM) kết hợp với cấu trúc liên kết bộ biến đổi đa bậc dạng module tụ bay (MMC-FCMC). Để tạo ra dạng sóng điện áp ngõ ra chất lượng cao với số lượng mức điện áp tối đa, các sóng mang tam giác của từng cell phải được phân bố góc lệch pha đều nhau trong không gian 360 độ. Đối với cấu hình gồm N cell, góc lệch pha lý tưởng giữa các cell liền kề là 360 độ chia cho N.

Bên cạnh lý thuyết điều chế cổ điển, luận văn áp dụng lý thuyết đồng thuận phân tán trong mạng đa tác tử. Ba khái niệm cốt lõi được định hình rõ nét bao gồm: điều khiển phi tập trung (Decentralized Control), hệ số cập nhật góc pha K nằm trong khoảng từ 0 đến 1 nhằm giảm thiểu dao động quá độ, và biên giới hạn góc cập nhật nhằm khống chế hiện tượng vọt lố pha. Đồng thời, nghiên cứu giới thiệu mô hình liên kết trao đổi thông tin cục bộ giữa hai cell lân cận và bước phát triển đột phá với mô hình chỉ sử dụng dữ liệu từ một cell kế cận duy nhất.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số miền thời gian trên nền tảng phần mềm chuyên dụng PLECS do hãng Plexim phát triển. Nguồn dữ liệu nghiên cứu là các tín hiệu điện áp, dòng điện, phổ sóng hài và góc pha được thu thập trực tiếp từ các mô hình mạch động lực bán dẫn và khối điều khiển số. Cỡ mẫu khảo sát bao gồm 4 cấu hình số lượng module khác nhau (tương ứng với 3, 4, 5 và 6 cell) cùng 3 thuật toán cập nhật góc pha riêng biệt. Quá trình chọn mẫu được thực hiện theo phương pháp kiểm thử có chủ đích, tập trung vào các chế độ vận hành điển hình: trạng thái khởi động xác lập, trạng thái ngắt cưỡng bức 1 cell tại thời điểm 1,5 giây để mô phỏng sự cố và trạng thái tái cấu trúc kết nối lại cell tại thời điểm 3,0 giây trong tổng thời gian khảo sát 4,0 giây.

Lý do lựa chọn PLECS làm công cụ phân tích chính là nhờ thuật toán mô hình hóa phi tuyến từng đoạn (piecewise linear), cho phép giải quyết chính xác các phương trình vi phân chuyển mạch của van IGBT ở bước thời gian cố định 1 microgiây (10 mũ trừ 6 giây) mà không gặp hiện tượng mất hội tụ số học. Toàn bộ quá trình nghiên cứu, xây dựng thuật toán và mô phỏng được thực hiện liên tục từ tháng 2 năm 2019 đến tháng 6 năm 2019.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, ở chế độ vận hành định mức 4 module với nguồn một chiều 300 V, điện áp ngõ ra của bộ MMC-FCMC đạt 5 mức điện áp rõ rệt gồm 150 V, 75 V, 0 V, -75 V và -150 V. Giá trị điện áp hiệu dụng Vrms đạt 68,65 V với tổng độ méo dạng sóng hài THD duy trì ở mức tối ưu là 0,452 (tương đương 45,2%), trong đó các thành phần sóng hài bậc cao có biên độ rất nhỏ và gần như không đáng kể.

Thứ hai, khi xảy ra sự cố loại bỏ 1 module tại thời điểm 1,5 giây (hệ thống chỉ còn 3 module hoạt động), giải thuật phân tán giúp hệ thống tự động cân bằng lại góc lệch pha giữa các sóng mang về mức 120 độ. Lúc này, điện áp ngõ ra chuyển sang 4 mức gồm 150 V, 50 V, -50 V và -150 V. Điện áp hiệu dụng Vrms tăng 9,96% lên mức 75,49 V, và hệ số méo dạng THD tăng 50% lên mức 0,678 với sự xuất hiện của hai thành phần sóng hài đáng chú ý ở bậc 10 và bậc 19. Khi phục hồi lại module tại thời điểm 3,0 giây, hệ thống tái thiết lập trạng thái 5 mức điện áp và đưa THD quay về mức 0,452 chỉ sau vài chu kỳ lặp.

Thứ ba, thời gian xác lập góc pha của hệ thống tỷ lệ thuận với số lượng module tham gia. Cụ thể, hệ thống với 3 sóng mang đạt cân bằng sau 4 chu kỳ lặp, hệ thống 4 sóng mang cần 7 chu kỳ lặp, hệ thống 5 sóng mang cần 11 chu kỳ lặp và hệ thống 6 sóng mang cần 15 chu kỳ lặp.

Thứ tư, việc đưa hệ số điều chỉnh K biến thiên từ 0,1 đến 1 kết hợp với góc giới hạn đã loại bỏ hoàn toàn hiện tượng vọt lố góc pha trong giai đoạn quá độ, giúp quá trình hội tụ diễn ra mượt mà và triệt tiêu nguy cơ mất ổn định khi số lượng cell mở rộng.

Thảo luận kết quả

Nguyên nhân chính giúp giải thuật phân tán đạt hiệu quả vượt trội là nhờ cơ chế cập nhật góc pha cục bộ độc lập tại từng cell. Thay vì phải gửi dữ liệu về bộ điều khiển trung tâm và chờ phân phối lại toàn bộ bảng góc pha, từng cell chỉ cần so sánh độ lệch pha với cell lân cận và tự động tinh chỉnh qua khâu trễ bậc một.

Trên đồ thị biểu diễn quá trình hội tụ pha và phổ phân tích Fourier, dữ liệu cho thấy sự khác biệt rõ nét giữa các chế độ vận hành. Biểu đồ dạng sóng điện áp ngõ ra thể hiện rõ 5 nấc bậc thang cân đối khi đủ 4 cell, nhưng nhanh chóng chuyển đổi linh hoạt sang 4 nấc khi giảm tải một cell mà không xảy ra hiện tượng quá dòng hay ngắn mạch quá độ. Khi so sánh với công trình thực nghiệm của nhóm nghiên cứu Mỹ - Iran năm 2015 trên bộ 3 module FCMC hay nghiên cứu điều chế mức gần nhất NLM của Đại học Bách khoa Hà Nội, giải thuật trong luận văn này thể hiện tính ưu việt vượt bậc về tính linh hoạt "cắm và chạy" (Plug-and-Play). Hệ thống không cần lập trình lại phần mềm trung tâm khi thay đổi số lượng module, mở ra khả năng tự phục hồi cực cao cho các bộ biến đổi công suất lớn.

Đề xuất và khuyến nghị

Thứ nhất, tiến hành thiết kế và chế tạo bo mạch điều khiển nhúng phần cứng thời gian thực cho từng module dựa trên dòng vi xử lý DSP TMS320F28379D hoặc vi mạch FPGA Artix-7. Mục tiêu cụ thể là đưa độ trễ vòng quét cục bộ xuống dưới mức 20 microgiây, hoàn thành trong giai đoạn 6 tháng đầu năm 2025 do nhóm kỹ sư phần cứng tại các phòng thí nghiệm điện tử công suất đảm trách.

Thứ hai, mở rộng và hoàn thiện giải thuật phân tán bằng cách tích hợp tính năng tự cân bằng điện áp trên các tụ bay (Flying Capacitors) và triệt tiêu dòng điện tuần hoàn giữa các pha. Giải pháp này hướng tới việc kiểm soát độ lệch điện áp giữa các tụ luôn nhỏ hơn 1,5% so với giá trị đặt, thực hiện trong quý 3 và quý 4 năm 2025 bởi các nhóm nghiên cứu giải thuật điều khiển.

Thứ ba, chuẩn hóa giao thức truyền thông cục bộ thời gian thực dạng chuỗi xích (daisy-chain) sử dụng đường truyền cáp quang tốc độ cao trên 100 Mbps. Mục tiêu là đảm bảo tỷ lệ lỗi mất gói tin truyền thông thấp hơn 0,001% trong môi trường nhiễu điện từ mạnh của trạm điện, triển khai thử nghiệm trong năm 2026 bởi các kỹ sư viễn thông công nghiệp.

Thứ tư, triển khai ứng dụng thử nghiệm giải thuật điều khiển phân tán trên các bộ nghịch lưu đa bậc kết nối lưới tại các trang trại điện gió và điện mặt trời quy mô từ 500 kW đến 2 MW. Lộ trình thực hiện trong giai đoạn 2026 đến 2027 với sự phối hợp giữa các trường đại học kỹ thuật và doanh nghiệp chế tạo thiết bị điện công nghiệp.

Đối tượng nên tham khảo luận văn

Nhóm giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Kỹ thuật điện, Năng lượng tái tạo và Tự động hóa: Luận văn cung cấp khung lý thuyết toán học mạch lạc, mô hình tính toán chi tiết và các tệp mô phỏng PLECS chuẩn mực để làm tiền đề mở rộng các đề tài nghiên cứu chuyên sâu về biến tần đa bậc.

Nhóm kỹ sư nghiên cứu và phát triển (R&D) tại các tập đoàn sản xuất thiết bị điện tử công suất: Tài liệu cung cấp giải thuật điều khiển phân tán tối ưu, giúp doanh nghiệp thiết kế các dòng sản phẩm biến tần công nghiệp dạng module hóa có khả năng thay thế nóng (hot-swap) và nâng cấp công suất linh hoạt.

Nhóm kỹ sư vận hành hệ thống điện tại các đơn vị truyền tải cao áp và quản lý trạm biến áp thông minh: Nắm vững cơ chế đáp ứng động học và đặc tính sóng hài của bộ biến đổi MMC khi xảy ra sự cố cô lập cell, từ đó nâng cao chất lượng chẩn đoán và bảo trì lưới điện.

Nhóm sinh viên năm cuối các ngành kỹ thuật: Nguồn tài liệu học tập thực chứng về kỹ năng mô phỏng hệ thống điện tử công suất phức tạp trên phần mềm PLECS, phân tích phổ sóng hài Fourier và kỹ thuật điều chế xung PWM nâng cao.

Câu hỏi thường gặp

Giải thuật điều khiển phân tán có ưu điểm gì vượt trội so với điều khiển tập trung? Điều khiển phân tán loại bỏ hoàn toàn bộ xử lý trung tâm, giúp hệ thống không còn điểm lỗi đơn lẻ. Khi thay đổi số module, các cell tự động điều chỉnh góc pha sau 4 đến 15 chu kỳ lặp mà không cần tính toán lại cấu hình toàn cục, giúp tiết kiệm hơn 40% khối lượng xử lý tín hiệu.

Chất lượng điện áp thay đổi ra sao khi ngắt bớt 1 module trong bộ 4 cell? Khi ngắt 1 cell, số mức điện áp ngõ ra giảm từ 5 mức xuống 4 mức, điện áp hiệu dụng Vrms tăng từ 68,65 V lên 75,49 V và độ méo sóng hài THD tăng từ 0,452 lên 0,678 với sự gia tăng biên độ sóng hài bậc 10 và bậc 19.

Vai trò cốt lõi của hệ số điều chỉnh K trong phương pháp cập nhật là gì? Hệ số K nằm trong khoảng từ 0 đến 1 đóng vai trò như một bộ lọc giảm xóc số học. Khi kết hợp cùng góc giới hạn biên độ, hệ số K triệt tiêu hiện tượng vọt lố góc pha và ngăn chặn sự phân kỳ của vòng lặp tính toán trong giai đoạn quá độ.

Tại sao giải thuật chỉ lấy thông tin từ 1 cell lân cận lại mang tính đột phá? Phương pháp này giúp cắt giảm 50% số lượng kênh giao tiếp vật lý so với mô hình 2 cell lân cận truyền thống. Cấu trúc liên kết chuỗi xích đơn giản hóa tối đa việc đi dây phần cứng và giảm thiểu rủi ro nghẽn truyền thông trong các hệ thống hàng chục module.

Phần mềm PLECS đóng vai trò như thế nào trong việc kiểm chứng luận văn? PLECS cung cấp môi trường mô phỏng mạch công suất chính xác cao với bước tích phân 1 microgiây. Công cụ này cho phép mô hình hóa chi tiết tổn hao đóng cắt của linh kiện bán dẫn IGBT ở tần số 500 Hz và phân tích chính xác các chỉ số điện áp, dòng điện và THD.

Kết luận

Thứ nhất, luận văn đã xây dựng thành công giải thuật điều khiển phân tán tự đồng bộ góc pha sóng mang cho bộ biến đổi đa bậc MMC-FCMC, giải quyết triệt để hạn chế của hệ thống điều khiển tập trung.

Thứ hai, công trình chứng minh tính hội tụ toán học và tốc độ xác lập nhanh chóng chỉ từ 4 đến 15 chu kỳ lặp cho các cấu hình từ 3 đến 6 module vận hành ở tần số 500 Hz.

Thứ ba, kết quả mô phỏng trên phần mềm PLECS khẳng định khả năng tự tái cấu trúc linh hoạt khi xảy ra sự cố ngắt cell tại giây thứ 1,5 và phục hồi tức thời tại giây thứ 3,0 mà không làm gián đoạn hệ thống.

Thứ tư, nghiên cứu đã tối ưu hóa chất lượng điện áp ngõ ra với 5 mức điện áp và hệ số méo dạng THD đạt 0,452 ở chế độ định mức 4 cell với điện áp nguồn 300 V.

Thứ năm, đề xuất thành công giải thuật cải tiến sử dụng thông tin từ một cell lân cận duy nhất, tạo bước đột phá trong việc tối giản hóa hạ tầng truyền thông phần cứng.

Các bước tiếp theo cần tập trung vào việc hiện thực hóa phần cứng thực nghiệm trên vi xử lý DSP trước năm 2025 và thử nghiệm thực địa lưới điện công nghiệp giai đoạn 2026-2027. Hãy liên hệ với nhóm tác giả tại Trường Đại học Bách Khoa – Đại học Quốc gia Thành phố Hồ Chí Minh để cùng hợp tác phát triển và ứng dụng giải pháp công nghệ tiên tiến này vào thực tiễn sản xuất.
