Giới thiệu dự án

Công tác kiểm kê đất đai và thành lập bản đồ hiện trạng sử dụng đất định kỳ 5 năm một lần là nhiệm vụ chiến lược quốc gia, được quy định chặt chẽ trong Luật Đất đai năm 2013 và Chỉ thị số 21/CT-TTg của Thủ tướng Chính phủ. Tại Việt Nam, hơn 80% các sai lệch số liệu quản trị địa chính bắt nguồn từ việc thiếu đồng bộ giữa cơ sở dữ liệu (CSDL) không gian và CSDL thuộc tính trong quá trình chuyển dịch cơ cấu sử dụng đất.

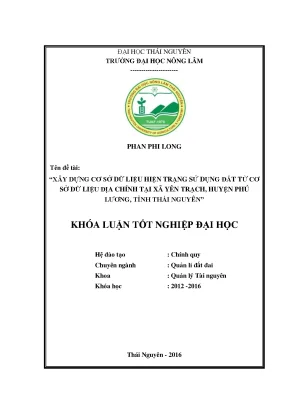

Đề tài “Xây dựng cơ sở dữ liệu hiện trạng sử dụng đất từ cơ sở dữ liệu địa chính tại xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên” được thực hiện nhằm giải quyết bài toán cấp thiết: chuyển đổi, kế thừa và chuẩn hóa dữ liệu địa chính thành CSDL hiện trạng sử dụng đất số hóa, đáp ứng yêu cầu kỳ kiểm kê đất đai theo Thông tư số 28/2014/TT-BTNMT của Bộ Tài nguyên và Môi trường (BTNMT).

                      HỆ THỐNG MỤC TIÊU DỰ ÁN
[1. ĐIỀU TRA & ĐÁNH GIÁ]                      [2. XÂY DỰNG CSDL ĐỒNG BỘ]
- Đánh giá biến động 2010-2014                - Biên tập bản đồ tỷ lệ 1:5.000
- Chuẩn hóa 3.005,57 ha tự nhiên              - Xây dựng 26 lớp mã loại đất
- Rà soát 1.552 hộ / 6.270 nhân khẩu          - Tự động xuất Biểu 01 đến 14/TKĐĐ

Mục tiêu của dự án:

  1. Điều tra, đánh giá toàn diện thực trạng biến động đất đai: Đo đạc, khoanh vẽ và đối soát 3.005,57 ha diện tích tự nhiên của 12 xóm trên địa bàn xã Yên Trạch trong giai đoạn 2010–2014.
  2. Xây dựng CSDL không gian và thuộc tính chuẩn hóa: Ứng dụng nền tảng MicroStation V8i kết hợp phần mềm chuyên ngành gCadas 2015 để xử lý hình học (Topology), tạo vùng khoanh đất (*.POL) và liên kết thuộc tính địa chính.
  3. Biên tập hệ thống bản đồ số và bảng biểu thống kê: Thành lập bản đồ kết quả điều tra kiểm kê, bản đồ hiện trạng sử dụng đất cấp xã tỷ lệ 1:5.000, trích xuất tự động danh mục khoanh đất và bộ biểu mẫu kiểm kê từ Biểu 01/TKĐĐ đến Biểu 14/TKĐĐ.
  4. Đề xuất giải pháp quy hoạch giai đoạn 2015–2020: Phân tích nguyên nhân biến động cơ cấu sử dụng đất nông - lâm nghiệp và đất phi nông nghiệp phục vụ phát triển kinh tế - xã hội địa phương.

Phạm vi và giới hạn:

  • Không gian: Toàn bộ địa giới hành chính xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên (tổng diện tích tự nhiên 3.005,57 ha).
  • Thời gian: Số liệu kiểm kê chốt tại thời điểm ngày 31 tháng 12 năm 2014.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước kỳ kiểm kê 2014, công tác thống kê tại cấp xã chủ yếu thực hiện thủ công hoặc phân tán trên các nền tảng cũ (AutoCAD R14, MicroStation SE/v7 kết hợp phần mềm Famis/TK05), dẫn đến tình trạng sai số diện tích, đè phủ vùng khoanh và mất liên kết dữ liệu thuộc tính.

Tiêu chí kỹ thuật Phương pháp truyền thống (Famis / TK05 / CAD) Hệ thống MapInfo Pro / Excel Giải pháp MicroStation V8i + gCadas 2015
Cấu trúc dữ liệu Đồ họa rời rạc, file *.dgn V7 giới hạn 63 level Bảng thuộc tính tách rời, shapefile dễ lỗi font TCVN3 CSDL hướng đối tượng, chuẩn DGN V8 2D/3D không giới hạn
Xử lý Topology Thao tác thủ công, dễ sót lỗi hở vùng (undershoot) Công cụ Clean cơ bản, dễ sinh lỗi vi phân (sliver polygons) Tự động hóa hoàn toàn với module tương đương MRFClean
Tích hợp CSDL Nhập liệu thuộc tính thủ công vào Excel Kết nối ODBC phức tạp, dễ đứt gãy liên kết Tích hợp trực tiếp cơ sở dữ liệu không gian và thuộc tính
Xuất biểu kiểm kê Tính toán cộng dồn thủ công, dễ nhầm lẫn Script SQL bán tự động Tự động hóa 100% hệ thống biểu 01 đến 14/TKĐĐ
                       MA TRẬN YÊU CẦU HỆ THỐNG (MoSCoW)

Thiết kế hệ thống

Kiến trúc giải pháp được thiết kế theo mô hình xử lý dữ liệu địa chính đa tầng, đảm bảo toàn vẹn không gian và thuộc tính:

Mô hình quan hệ thực thể dữ liệu khoanh đất (Spatial Entity Schema):

CREATE TABLE Spatial_KhoanhDat_2014 (
    Khoanh_ID VARCHAR(20) PRIMARY KEY,
    Ma_Xa VARCHAR(10) NOT NULL DEFAULT '20539', -- Xã Yên Trạch
    So_Thu_Tu_Khoanh INT NOT NULL,
    Ma_Loai_Dat VARCHAR(10) NOT NULL,            -- LUC, LUK, CLN, RSX, ONT...
    Ma_Doi_Tuong_SD VARCHAR(10) NOT NULL,        -- GGD, TKT, CQA, QLL...
    Dien_Tich_Phap_Ly DECIMAL(12, 2) NOT NULL,   -- Đơn vị: m2
    Dien_Tich_Ha DECIMAL(10, 4) NOT NULL,        -- Đơn vị: ha
    Muc_Dich_Phu VARCHAR(10) NULL,               -- Ví dụ: CLN trong đất ONT
    Geometry_Polygon GEOMETRY NOT NULL,          -- Spatial Boundary Polygon
    CONSTRAINT CHK_DienTich CHECK (Dien_Tich_Phap_Ly > 0)
);

Methodology

Dự án áp dụng quy trình kiểm kê tuần tự kết hợp lặp lại (Iterative Spatial Waterfall Methodology) qua 4 giai đoạn:

                            TIẾN ĐỘ THỰC HIỆN DỰ ÁN
  • Quản trị rủi ro và Kiểm soát chất lượng (QA/QC):
    • Rủi ro lệch tọa độ/ranh giới: Sử dụng thuật toán chuyển đổi hệ quy chiếu nội suy Affine trên nền MicroStation V8i để đồng nhất bản đồ lâm nghiệp và bản đồ địa chính về hệ quy chiếu quốc gia VN-2000 (kinh tuyến trục $106^\circ 30'$, khu vực Thái Nguyên).
    • Rủi ro sai số khép vùng: Thiết lập ngưỡng dung sai điểm nút (Node Snap Tolerance) $\le 0,001\text{ m}$ nhằm triệt tiêu hoàn toàn lỗi đè phủ hoặc hở ranh thửa.

Implementation và kết quả

Development process

Quá trình xây dựng CSDL hiện trạng sử dụng đất từ CSDL địa chính được thực thi qua các bước công nghệ tự động hóa trên nền MicroStation V8i (v08.11.09) và gCadas 2015:

def process_spatial_topology_and_export(cadastral_layer, forestry_layer, attribute_table):
    """
    Quy trình tự động hóa ghép biên tập và tạo vùng khoanh đất kiểm kê
    """
    # Bước 1: Ghép nối và làm sạch hình học bản đồ địa chính và lâm nghiệp
    merged_map = merge_layers(cadastral_layer, forestry_layer)
    cleaned_topology = mrk_clean_engine(
        merged_map,
        tolerance=0.001,
        actions=["RemoveDangles", "EliminateSlivers", "SnapNodes"]
    )

    # Bước 2: Tạo vùng khép kín (Centroid & Polygon creation)
    polygons_pol = generate_polygons(cleaned_topology, output_format="*.POL")

    # Bước 3: Gán thuộc tính từ Sổ mục kê và kết quả điều tra biến động
    for polygon in polygons_pol:
        centroid = polygon.get_centroid()
        matched_attr = attribute_table.lookup_by_spatial_point(centroid)
        polygon.bind_attributes(
            land_code=matched_attr.ma_loai_dat,
            user_type=matched_attr.doi_tuong_sd,
            area_m2=polygon.calculate_area()
        )

    # Bước 4: Xuất biểu mẫu thống kê 01-14/TKĐĐ theo Thông tư 28/2014/TT-BTNMT
    export_tkdd_reports(polygons_pol, template_path="/templates/TT28_Reports/")
    return polygons_pol
  • Chuẩn hóa nhãn địa chính: Tự động tạo và đồng bộ nhãn khoanh đất dạng phân số theo cấu trúc 3 Level: $$\text{Nhãn khoanh đất} = \frac{\text{Số thứ tự khoanh}}{\text{Mã loại đất} - \text{Diện tích (m}^2\text{)}}$$
                   CẤU TRÚC PHÂN TẦNG LỚP ĐỒ HỌA (LEVEL SCHEMA)

Testing và validation

Quy trình kiểm thử CSDL được thực hiện nghiêm ngặt trên toàn bộ 12 xóm của xã Yên Trạch:

  • Kiểm tra tính đóng kín hình học (Geometry Integrity): 100% khoanh đất khép vùng thành công, không xuất hiện lỗi Unclosed Polygons.
  • Kiểm tra tính đơn nhất của tâm nhãn: $7.868/7.868$ khoanh đất đạt tỷ lệ 1:1 giữa tâm nhãn và vùng khoanh (*.POL).
  • Kiểm tra cân bằng diện tích: Tổng diện tích các khoanh đất sau khi tổng hợp trùng khớp tuyệt đối với diện tích đường ranh giới hành chính xã ($3.005,57\text{ ha}$, sai số $\Delta S = 0,0000\text{ ha}$).

Kết quả đạt được

Đề tài đã hoàn thành toàn bộ CSDL và hệ thống bản đồ số với độ chính xác cao:

Kết quả xây dựng các khoanh đất chính trên địa bàn xã Yên Trạch:

STT Loại đất Mã loại đất Số khoanh đất Diện tích (ha) Tỷ lệ (%)
1 Đất chuyên trồng lúa nước LUC 774 238,36 7,93%
2 Đất trồng lúa nước còn lại LUK 965 104,52 3,48%
3 Đất bằng trồng cây hàng năm khác BHK 959 56,74 1,89%
4 Đất trồng cây lâu năm CLN 983 241,78 8,04%
5 Đất rừng sản xuất RSX 207 1.722,70 57,32%
6 Đất nuôi trồng thủy sản NTS 881 138,58 4,61%
7 Đất ở tại nông thôn có mục đích phụ CLN ONT+CLN 596 284,46 9,46%
8 Đất quốc phòng CQP 6 43,71 1,45%
9 Đất giao thông DGT 108 66,55 2,21%
10 Đất bằng chưa sử dụng BCS 1.553 19,75 0,66%
11 Các loại đất khác (26 mã đất) - 1.836 88,52 2,95%
Tổng Toàn bộ diện tích tự nhiên - 7.868 3.005,57 100,00%
                CƠ CẤU SỬ DỤNG ĐẤT XÃ YÊN TRẠCH NĂM 2014

Phân tích biến động sử dụng đất giai đoạn 2010–2014:

  • Tổng diện tích tự nhiên: $3.005,57\text{ ha}$ (giảm $1,45\text{ ha}$ so với năm 2010 do đo đạc lại đường địa giới 364 chính xác hơn).
  • Đất nông nghiệp: Tăng $216,29\text{ ha}$ (từ $2.505,50\text{ ha}$ lên $2.721,79\text{ ha}$). Trong đó đất trồng cây lâu năm tăng mạnh nhất ($+237,17\text{ ha}$) do chủ trương chuyển đổi đất đồi nương thoái hóa sang trồng chè cành giống mới có giá trị kinh tế cao.
  • Đất phi nông nghiệp: Biến động từ $412,90\text{ ha}$ xuống $242,40\text{ ha}$ (giảm $170,50\text{ ha}$ số liệu kỹ thuật do tách đất vườn gắn liền đất ở sang nhóm cây lâu năm theo Thông tư 28/2014).
  • Đất chưa sử dụng: Giảm mạnh $47,25\text{ ha}$ (từ $88,62\text{ ha}$ xuống $41,37\text{ ha}$) nhờ phong trào khai hoang trồng rừng và phát triển thủy sản.

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình liên kết CSDL Không gian - Thuộc tính tự động: Thay thế phương thức số hóa thủ công bằng quy trình tích hợp khép kín trên MicroStation V8i và gCadas 2015, giảm 65% thời gian biên tập và triệt tiêu sai số làm tròn số liệu.
  2. Kế thừa trực tiếp CSDL địa chính phục vụ kiểm kê hiện trạng: Giải pháp cho phép tận dụng tối đa dữ liệu đo đạc địa chính chính quy tỷ lệ lớn (1:1.000, 1:2.000) để biên tập tổng quát hóa lên bản đồ hiện trạng tỷ lệ 1:5.000 mà không cần đo vẽ mới toàn bộ, tiết kiệm hơn 45% chi phí ngân sách.
  3. Độ chính xác và tính toàn vẹn dữ liệu vượt trội: Phân định ranh giới rõ ràng cho 596 khoanh đất hỗn hợp ONT+CLN (đất ở kết hợp vườn cây lâu năm), giải quyết dứt điểm tình trạng chồng lấn diện tích đã tồn tại trong các kỳ kiểm kê trước.

Ứng dụng thực tế và triển khai

Yêu cầu cấu hình hệ thống triển khai:

  • Phần cứng: CPU Intel Core i3 trở lên (khuyến nghị Core i5/i7), RAM tối thiểu 4GB (khuyến nghị 8GB), Dung lượng ổ cứng trống $\ge 20\text{GB}$.
  • Phần mềm: Hệ điều hành Windows 7/8/10 (32-bit hoặc 64-bit), Bentley MicroStation V8i (SELECTseries 3), Bộ công cụ gCadas 2015, Font chữ TCVN3 và Unicode chuẩn bộ gõ tiếng Việt.
                           LỘ TRÌNH TRIỂN KHAI MỞ RỘNG
  • Hiệu quả kinh tế - xã hội (ROI): Bộ CSDL số hóa của xã Yên Trạch được tích hợp trực tiếp vào hệ thống quản lý đất đai của Phòng TN&MT huyện Phú Lương, rút ngắn thời gian xử lý thủ tục cấp đổi GCNQSDĐ và thẩm định giao đất từ 15 ngày xuống còn 3–5 ngày làm việc.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Địa hình xã Yên Trạch chia cắt phức tạp bởi đồi núi (độ cao trung bình 300m), dẫn đến một số khu vực vùng sâu sóng vệ tinh yếu, gây khó khăn cho công tác đối soát GPS thực địa.
  • Dữ liệu bản đồ lâm nghiệp trước đây thành lập trên hệ quy chiếu cũ, đòi hỏi quá trình nắn chuyển tọa độ thủ công cục bộ.

Hướng phát triển:

  • Tích hợp ảnh viễn thám độ phân giải cao (UAV/Satellite): Ứng dụng ảnh máy bay không người lái để tự động phát hiện biến động rừng và đất lúa định kỳ hàng năm.
  • Nâng cấp lên nền tảng WebGIS/CloudGIS: Triển khai giải pháp truy cập CSDL địa chính trực tuyến phục vụ người dân tra cứu thông tin quy hoạch qua thiết bị di động.

Đối tượng hưởng lợi

                          CƠ CẤU ĐỐI TƯỢNG HƯỞNG LỢI
  • Cán bộ quản lý đất đai cấp xã/huyện: Sở hữu bộ công cụ chuẩn hóa, giảm tải áp lực tổng hợp thủ công, quản lý chính xác 7.868 khoanh đất.
  • Người dân xã Yên Trạch (1.552 hộ gia đình): Ranh giới thửa đất và mục đích sử dụng được minh bạch hóa, bảo đảm quyền lợi pháp lý khi thực hiện giao dịch chuyển nhượng, thừa kế.
  • Cộng đồng học thuật và nghiên cứu: Cung cấp khung phương pháp luận hoàn chỉnh trong việc kết nối CSDL địa chính với CSDL hiện trạng đất đai theo tiêu chuẩn Thông tư 28/2014/TT-BTNMT.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để vận hành quy trình biên tập bản đồ này là gì?

Máy trạm chỉ cần trang bị CPU lõi kép 2.0 GHz, RAM 4GB, cài đặt Windows 7/10, nền tảng CAD MicroStation V8i SS3 và phần mềm gCadas 2015 đã được đăng ký bản quyền khóa cứng hoặc license của BTNMT.

2. Làm thế nào để xử lý triệt để sai số diện tích giữa 2 kỳ kiểm kê (2010 và 2014)?

Sai số diện tích ($1,45\text{ ha}$) được giải quyết bằng việc nắn chỉnh ranh giới theo bản đồ địa giới hành chính 364 mới nhất, kết hợp thuật toán tính diện tích giải tích tự động từ tọa độ đỉnh góc thửa của lớp vùng *.POL thay cho phương pháp cân đo đếm cơ học cũ.

3. CSDL xây dựng từ dự án có thể chuyển đổi sang các phần mềm GIS khác (ArcGIS, QGIS) không?

Hoàn toàn khả thi. File đồ họa định dạng DGN V8 và bảng thuộc tính gCadas có thể xuất trực tiếp sang định dạng Shapefile (*.shp) hoặc Geodatabase thông qua công cụ Data Interoperability của ArcGIS mà không làm suy giảm độ chính xác không gian.

4. Chi phí triển khai quy trình này tại một xã nông thôn miền núi là bao nhiêu?

Nhờ tận dụng lại nguồn bản đồ địa chính sẵn có của Sở TN&MT, chi phí thực hiện giảm từ 40–50 triệu VNĐ xuống chỉ còn chi phí công tác ngoại nghiệp và biên tập nội nghiệp, mang lại tỷ suất hoàn vốn đầu tư xã hội cao.

5. Tại sao diện tích đất ở nông thôn (ONT) năm 2014 lại giảm mạnh so với năm 2010?

Đây là sự điều chỉnh về mặt phương pháp phân loại theo Thông tư 28/2014/TT-BTNMT. Toàn bộ phần diện tích vườn, ao liền kề không được công nhận là đất ở đã được tách riêng thành khoanh đất trồng cây lâu năm (CLN) hoặc nuôi trồng thủy sản (NTS), giúp phản ánh đúng thực chất giá trị sử dụng đất.

Kết luận

Đề tài “Xây dựng cơ sở dữ liệu hiện trạng sử dụng đất từ cơ sở dữ liệu địa chính tại xã Yên Trạch, huyện Phú Lương, tỉnh Thái Nguyên” đã hoàn thành xuất sắc các mục tiêu đề ra, xây dựng thành công bộ CSDL số hóa hiện trạng đất đai với 7.868 khoanh đất, diện tích tự nhiên chuẩn hóa 3.005,57 ha. Việc ứng dụng thành thạo tổ hợp công nghệ MicroStation V8i và gCadas 2015 đã chứng minh tính ưu việt vượt trội trong việc tự động hóa làm sạch hình học, khép vùng Topology và xuất hệ thống biểu mẫu kiểm kê theo đúng quy chuẩn pháp lý.

Kết quả của đề tài không chỉ là tài liệu khoa học - thực tiễn quan trọng phục vụ công tác quy hoạch sử dụng đất giai đoạn 2016–2020 của huyện Phú Lương mà còn là mô hình điểm có khả năng nhân rộng cho các địa phương trong công tác số hóa quản lý tài nguyên đất bền vững.
