Giới thiệu dự án

Công tác quản lý đất đai hiện đại đòi hỏi dữ liệu không gian có độ chính xác hình học cao, tính pháp lý tuyệt đối và khả năng tích hợp linh hoạt vào hệ thống thông tin đất đai (LIS - Land Information System). Tại Việt Nam, theo định hướng chuyển đổi số của ngành Tài nguyên và Môi trường (Luật Đất đai 2013, Thông tư 25/2014/TT-BTNMT), việc số hóa và chính quy hóa bản đồ địa chính là điều kiện tiên quyết để giải quyết tình trạng manh mún, chồng lấn ranh giới và biến động sử dụng đất phức tạp.

Tại xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc – một xã miền núi đang chuyển mình theo quy hoạch nông thôn mới với tổng diện tích tự nhiên $976{,}65\text{ ha}$, dữ liệu địa chính trước đây chủ yếu dựa vào bản đồ giải 299 lập từ năm 1987 (tỷ lệ 1:1000). Hệ thống tài liệu cũ tồn tại nhiều sai lệch do đo vẽ thủ công bằng bàn đạc, thước dây, không có tọa độ nhà nước thống nhất và biến dạng hình học nghiêm trọng qua thời gian lưu trữ.

Dự án "Ứng dụng công nghệ tin học và máy toàn đạc điện tử thành lập tờ bản đồ địa chính số 54 tỉ lệ 1/1000 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc" do kỹ sư Nguyễn Quang Huy thực hiện dưới sự hướng dẫn khoa học của TS. Phan Thị Thu Hằng (Khoa Quản lý Tài nguyên – Đại học Nông Lâm Thái Nguyên) và phối hợp cùng Văn phòng Đăng ký Đất đai tỉnh Vĩnh Phúc. Đề tài tập trung vào việc số hóa toàn diện quy trình ngoại nghiệp và nội nghiệp để thiết lập dữ liệu bản đồ địa chính số đạt chuẩn quốc gia.

Mục tiêu kỹ thuật cụ thể của dự án

  1. Thiết lập mạng lưới khống chế trắc địa đồng bộ: Xây dựng và bình sai mạng lưới đường chuyền cấp 2 và lưới khống chế đo vẽ gồm 148 điểm mốc (kết nối trực tiếp 01 điểm tọa độ quốc gia và 11 điểm địa chính đo bằng công nghệ GNSS/GPS đa tần).
  2. Đo vẽ chi tiết không gian thực địa: Ứng dụng máy toàn đạc điện tử Topcon GTS-230 đo tọa độ cực toàn bộ ranh giới thửa đất, ranh giới giao thông, thủy văn và công trình xây dựng cho tờ bản đồ số 54.
  3. Chuẩn hóa cơ sở dữ liệu số: Chuyển đổi dữ liệu thô (raw data), xử lý mã đối tượng, xây dựng cấu trúc tô-pô (topology) vùng khép kín, gán nhãn thuộc tính thửa đất bằng phần mềm chuyên dụng MicroStation SE/V8 và FAMIS v2.0.
  4. Biên tập và xuất bản hồ sơ kỹ thuật thửa đất: Hoàn thiện tờ bản đồ địa chính số 54 tỷ lệ 1/1000 hệ tọa độ VN-2000 (kinh tuyến trục $105^\circ00'$, múi chiếu $3^\circ$, hệ số biến dạng chiều dài $K = 0{,}9999$) kèm hồ sơ kỹ thuật phục vụ cấp Giấy chứng nhận quyền sử dụng đất.

Phạm vi và giới hạn kỹ thuật

  • Không gian: Tờ bản đồ địa chính số 54, tỷ lệ 1/1000, diện tích hữu ích khung chuẩn $50\text{ cm} \times 50\text{ cm}$ tương ứng với thực địa $500\text{ m} \times 500\text{ m}$ ($25\text{ ha}$).
  • Độ chính xác mặt bằng: Sai số vị trí điểm góc ranh giới thửa đất so với điểm khống chế đo vẽ gần nhất không vượt quá $0{,}1\text{ mm}$ trên bản đồ ($0{,}1\text{ m}$ ngoài thực địa đối với tỷ lệ 1/1000).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi triển khai công nghệ số, công tác lập bản đồ địa chính tại địa phương gặp phải nhiều rào cản kỹ thuật từ các phương pháp truyền thống.

Tiêu chí kỹ thuật Bản đồ giải 299 (Năm 1987) Ảnh hàng không / Viễn thám thuần túy Giải pháp tích hợp Toàn đạc + FAMIS/MicroStation
Cơ sở toán học Chiếu giả định hoặc Gauss-Kruger (HN-72) WGS-84 toàn cầu (chưa nắn chỉnh chi tiết) Hệ tọa độ quốc gia VN-2000, múi chiếu $3^\circ$, Elipsoid WGS-84
Độ chính xác ranh giới Thấp ($\pm 0{,}5\text{ m} - 1{,}0\text{ m}$), đo tay Trung bình ($\pm 0{,}3\text{ m} - 0{,}5\text{ m}$ do góc khuất tán cây) Rất cao ($\le \pm 0{,}05\text{ m} - 0{,}10\text{ m}$ tại điểm ngoặt ranh giới)
Tính toàn vẹn Topology Không có (bản đồ giấy, vẽ nét mực) Bán tự động, dễ hở vùng ranh giới phức tạp Tự động kiểm tra lỗi dính/hở điểm nút bằng MRFClean & MRFFlag
Tốc độ xử lý dữ liệu Chậm, phụ thuộc vẽ thủ công Nhanh nhưng chi phí tiền trạm rất cao Tối ưu, tự động hóa từ trút số liệu đến xuất hồ sơ thửa đất
Khả năng cập nhật biến động Cực kỳ khó khăn, phải đo vẽ lại toàn bộ Phụ thuộc chu kỳ bay chụp Cập nhật trực tiếp từng thửa đất trên cơ sở dữ liệu số

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must-have (Bắt buộc): Hệ tọa độ VN-2000 thống nhất; sai số khép tương đối $f_s/[S] \le 1/25.000$; topology vùng thửa đất $100%$ khép kín; đầy đủ 3 trường thuộc tính: số thứ tự thửa, diện tích, loại đất.
  • Should-have (Cần có): Tự động trút số liệu qua giao tiếp RS-232C/USB; trích lục hồ sơ kỹ thuật thửa đất trực tiếp từ phần mềm.
  • Could-have (Có thể có): Khả năng xuất định dạng tương thích sang GIS (*.SHP, *.DXF, *.TAB).
  • Won't-have (Chưa thực hiện đợt này): Tích hợp mô hình độ cao số bề mặt 3D DEM (Digital Elevation Model).

Thiết kế hệ thống

Kiến trúc luồng dữ liệu (Data Pipeline) từ thiết bị ngoại nghiệp đến hệ thống lưu trữ bản đồ địa chính số tuân thủ mô hình module hóa khép kín:

+-------------------------------------------------------------+
|                     NGOẠI NGHIỆP THỰC ĐỊA                   |
|  - GPS Hi-Target V30X (Đo lưới khống chế)                   |
|  - Topcon GTS-230 (Đo chi tiết tọa độ cực S, V, Horizontal) |
+-------------------------------------------------------------+
                               |
                               v (Cáp USB / Cổng COM - Baudrate 9600)
+-------------------------------------------------------------+
|                 MODULE TRUYỀN DẪN VÀ CHUYỂN ĐỔI             |
|  - T-COM v2.0 / CVF Data Converter                          |
|  - Raw Data (.GTS / .TXT) --> Tọa độ chuẩn (.ACS / .XYZ)     |
+-------------------------------------------------------------+
                               |
                               v
+-------------------------------------------------------------+
|                MÔI TRƯỜNG BIÊN TẬP VẬT LÝ & ĐỒ HỌA          |
|  - MicroStation SE / V8 Core Graphics Engine                |
|  - FAMIS v2.0 (Xử lý mã địa chính, gán Level, nối ranh)      |
+-------------------------------------------------------------+
                               |
                               v
+-------------------------------------------------------------+
|                KIỂM SOÁT TÔ-PÔ & CƠ SỞ DỮ LIỆU              |
|  - MDL MRFClean (Tự động xóa nút treo, sửa Overshoot)       |
|  - MDL MRFFlag (Đánh dấu lỗi hở ranh giới Undershoot)       |
|  - Đăng ký sơ bộ (Quy chủ) --> Bảng thuộc tính .DBF/.MDB    |
+-------------------------------------------------------------+
                               |
                               v
+-------------------------------------------------------------+
|                     SẢN PHẨM HOÀN THIỆN                     |
|  - Tờ bản đồ địa chính số 54 (*.DGN)                        |
|  - Bản đồ in giấy tỷ lệ 1/1000 (Khung chuẩn tọa độ)         |
|  - Hồ sơ kỹ thuật thửa đất, Sổ mục kê, Sổ địa chính số      |
+-------------------------------------------------------------+

Phân lớp thông tin đồ họa (Standard Level Structure trong MicroStation)

Hệ thống dữ liệu đồ họa được phân tách nghiêm ngặt thành các Level từ 1 đến 63 nhằm bảo đảm tính độc lập khi biên tập và in ấn:

  • Level 1: Khung bản đồ, lưới kinh/vĩ tuyến, tọa độ mắt lưới ($10\text{ cm} \times 10\text{ cm}$).
  • Level 10 - 15: Ranh giới thửa đất, điểm góc thửa, mã loại đất.
  • Level 20 - 25: Hệ thống giao thông (tim đường, mép đường nhựa/bê tông, chỉ giới quy hoạch giao thông).
  • Level 30 - 35: Hệ thống thủy văn (bờ kênh, mương tiêu thoát nước, suối, hướng dòng chảy).
  • Level 40 - 45: Ranh giới công trình xây dựng (nhà kiên cố, tường gạch, công trình phụ trợ).
  • Level 50 - 60: Địa giới hành chính các cấp, mốc giới quy hoạch, hành lang an toàn điện cao thế.

Methodology

Quy trình triển khai áp dụng phương pháp luận kết hợp Top-down Control Network (Khống chế từ cấp cao xuống cấp thấp) và Bottom-up Data Gathering (Thu thập chi tiết ranh giới từ người sử dụng đất):

  1. Giai đoạn 1: Thiết kế và thi công lưới tọa độ khống chế: Khảo sát vị trí mốc, chôn mốc bê tông/cọc gỗ có đinh tâm, bố trí thông hướng tối ưu tầm ngắm.
  2. Giai đoạn 2: Đo đạc vệ tinh GNSS và Toàn đạc: Sử dụng GPS đa tần đo tĩnh xử lý mạng lưới liên kết điểm gốc; sử dụng toàn đạc điện tử đo góc cạnh đường chuyền khép.
  3. Giai đoạn 3: Đo vẽ tọa độ cực chi tiết thực địa: Bố trí trạm máy, định hướng điểm chuẩn, bắt gương chi tiết tại các góc ngoặt ranh giới thửa.
  4. Giai đoạn 4: Biên tập số và kiểm tra chất lượng (QA/QC): Bình sai lưới, xử lý sai số khép, chuẩn hóa topology và kiểm tra đối soát chéo ngoài thực địa.

Implementation và kết quả

Development process

Thuật toán tính toán tọa độ cực trên máy toàn đạc điện tử (Topcon GTS-230)

Từ trạm máy $A(X_A, Y_A, H_A)$ và điểm định hướng $B(X_B, Y_B)$, khi đo tới điểm chi tiết $P_i$ với góc bằng $\beta$, góc đứng $v$ (hoặc góc thiên đỉnh $z$) và khoảng cách nghiêng $D$, bộ vi xử lý thực hiện thuật toán:

[Khoảng cách ngang]:
    S = D * cos(v)  [hoặc S = D * sin(z)]

[Góc định hướng cạnh mở đầu AB]:
    alpha_AB = arctan((Y_B - Y_A) / (X_B - X_A))

[Góc định hướng cạnh đo AP]:
    alpha_AP = alpha_AB + beta

[Gia số tọa độ mặt bằng]:
    Delta_X = S * cos(alpha_AP)
    Delta_Y = S * sin(alpha_AP)

[Tọa độ mặt bằng điểm chi tiết]:
    X_P = X_A + Delta_X
    Y_P = Y_A + Delta_Y

[Độ cao lượng giác]:
    H_P = H_A + S * tan(v) + i_m - l_g
    (Trong đó: i_m là chiều cao máy; l_g là chiều cao gương)

Xử lý dữ liệu định dạng ASCII và File chuyển đổi CVF

Dữ liệu thô từ máy đo Topcon được xử lý sang tệp định dạng chuẩn .ACS tương thích với FAMIS:

# Cấu trúc file số liệu đo chi tiết nạp vào FAMIS (*.ACS)
# [STT]   [Tên Điểm]   [Tọa độ X (m)]   [Tọa độ Y (m)]   [Độ cao H (m)]   [Mã Code]
1         M1           2364982.145      562145.328       18.452           R_DAT
2         M2           2364995.632      562158.891       18.510           R_DAT
3         M3           2365020.114      562180.204       18.625           R_NHA
4         M4           2365015.789      562205.412       18.590           MEP_DUONG
5         M5           2364970.250      562190.115       18.420           R_DAT

Quy trình xử lý làm sạch tô-pô bằng MDL Scripts (MRFClean & MRFFlag)

  • Tự động gắn kết điểm nút (Snap Nodes): Thiết lập bán kính tìm kiếm lỗi sai số đo đạc $R_{tol} = 0{,}02\text{ m}$.
  • Cắt các đoạn thừa (Overshoot Removal): Tự động loại bỏ các đoạn vẽ quá đà ngoài điểm giao ranh giới.
  • Phát hiện hở vùng (Undershoot Flagging): Phần mềm tự động cắm cờ cảnh báo (Flag cell) tại các nút chưa khép kín để biên tập viên chỉnh sửa thủ công.

Testing và validation

Chỉ tiêu kỹ thuật và kết quả bình sai mạng lưới

Mạng lưới đường chuyền khống chế đo vẽ tờ số 54 xã Tử Du tuân thủ nghiêm ngặt các quy định tại Thông tư 25/2014/TT-BTNMT:

1. Sai số khép góc đường chuyền:
   f_beta = Sum(beta_do) - (n - 2) * 180° <= 10'' * sqrt(n)
   Thực tế đạt được: f_beta = 6.2'' * sqrt(n) (Đạt chuẩn)

2. Sai số khép tương đối chiều dài:
   T = f_s / [S] <= 1 / 25.000 (đối với đường chuyền cấp 2)
   Thực tế đạt được: T = 1 / 28.450 (Vượt tiêu chuẩn thiết kế)

3. Điều kiện quan sát GNSS/GPS (Hi-Target V30X):
   - Hệ số suy giảm độ chính xác hình học: PDOP < 3.2 (Quy định < 4.0)
   - Số lượng vệ tinh khỏe duy trì: >= 7 vệ tinh (Quy định >= 5)
   - Góc ngưỡng vệ tinh (Elevation Mask): > 15°
   - Thời gian đo tĩnh tại mỗi trạm: 45 phút

Kết quả đạt được

Dự án đã hoàn thành toàn bộ khối lượng công việc, tạo lập thành công cơ sở dữ liệu địa chính số cho tờ bản đồ số 54:

  • Số lượng thửa đất hoàn chỉnh: $100%$ các thửa đất (đất thổ cư, đất trồng lúa, đất trồng cây lâu năm, ao hồ) được tạo vùng (Polygon Topology) chính xác, gán nhãn số thửa, diện tích và loại đất.
  • Tỷ lệ lỗi hình học: $0%$ lỗi đảo nhãn, $0%$ lỗi chồng đè diện tích (Overlapping polygons).
  • Hệ thống văn bản số hóa: Xuất tự động $100%$ trích lục bản đồ địa chính và hồ sơ kỹ thuật thửa đất phục vụ cấp Giấy chứng nhận quyền sử dụng đất.

Đổi mới và đóng góp

  1. Tối ưu hóa chuỗi xử lý số liệu (End-to-End Digital Workflow): Khắc phục hoàn toàn khâu trung gian ghi sổ đo thủ công vốn dễ gây sai lệch số liệu ngắm đọc. Tốc độ chuyển đổi dữ liệu từ thực địa vào bản vẽ CAD giảm $65%$ thời gian làm việc nội nghiệp.
  2. Chuẩn hóa Topology dữ liệu không gian: Ứng dụng quy trình lồng ghép giữa MicroStation và FAMIS giúp phát hiện và xử lý triệt để các sai sót ranh giới thực địa ngay trong ngày làm việc, đảm bảo diện tích tính toán trên máy tính khớp đúng $100%$ với tọa độ biên giới thửa đất.
  3. Đóng góp cho công tác quy hoạch nông thôn mới tại địa phương: Cung cấp dữ liệu không gian chính xác phục vụ kế hoạch dồn điền đổi thửa, chỉnh trang giao thông liên thôn, hỗ trợ đắc lực cho UBND xã Tử Du và Văn phòng Đăng ký Đất đai huyện Lập Thạch quản lý biến động đất đai minh bạch.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

  • Cấp mới và cấp đổi Giấy chứng nhận quyền sử dụng đất: Tờ bản đồ số 54 cung cấp cơ sở pháp lý về ranh giới, diện tích, giảm thiểu tối đa tình trạng tranh chấp đất đai giáp ranh giữa các hộ gia đình.
  • Hỗ trợ công tác bồi thường, giải phóng mặt bằng: Trích xuất nhanh diện tích từng loại đất bị thu hồi cho các dự án mở rộng đường giao thông nông thôn và hạ tầng thủy lợi.
  • Tích hợp vào Cơ sở dữ liệu Địa chính Quốc gia (VBDLIS): Dữ liệu đồ họa định dạng .DGN và thuộc tính đi kèm dễ dàng chuyển đổi sang các hệ quản trị CSDL không gian như PostgreSQL/PostGIS hoặc ArcGIS Server.

Bảng cấu hình phần cứng và phần mềm triển khai tiêu chuẩn

Thành phần Ngoại nghiệp (Thực địa) Nội nghiệp (Trạm xử lý dữ liệu)
Thiết bị chính 01 Máy toàn đạc Topcon GTS-230 + 02 Gương sào Máy tính Workstation / PC Core i5, 8GB RAM
Thiết bị phụ trợ 01 Máy định vị vệ tinh GPS Hi-Target V30X đa tần Cáp kết nối USB-to-Serial RS-232, bộ lưu điện UPS
Hệ điều hành Firmware tích hợp trên thiết bị Windows 7 / Windows 10 (32-bit/64-bit)
Phần mềm chuyên ngành Topcon On-board Software MicroStation SE/V8, FAMIS v2.0, GPSPro v2.1, T-COM

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Ảnh hưởng của địa hình chia cắt: Xã Tử Du có địa hình đồi gò kết hợp ruộng bậc thang và chiêm trũng, nhiều góc đo bị che khuất bởi tán cây ăn quả lâu năm và tường rào kiên cố, đòi hỏi phải phát triển nhiều trạm máy phụ.
  • Phụ thuộc vào nền tảng 32-bit cũ: Bộ đôi phần mềm MicroStation SE và FAMIS v2.0 chạy tối ưu trên nền tảng hệ điều hành cũ, gây hạn chế khi mở rộng trên các hệ thống 64-bit hiện đại nếu không có công cụ ảo hóa hoặc bản vá tương thích.

Hướng phát triển

  1. Chuyển dịch sang công nghệ bay quét LiDAR / UAV RTK: Kết hợp máy bay không người lái đo vẽ ảnh số độ phân giải cao kết hợp trạm Base RTK để tăng năng suất đo vẽ trên các vùng đồi núi phức tạp.
  2. Nâng cấp sang gCadas và VBDLIS: Chuyển đổi toàn bộ CSDL sang hệ thống thông tin đất đai đa mục tiêu thế hệ mới, hỗ trợ lưu trữ dữ liệu không gian dạng Enterprise Geodatabase.

Đối tượng hưởng lợi

  • Cán bộ quản lý địa chính cấp cơ sở (UBND Xã / Văn phòng ĐKĐĐ): Sở hữu bộ hồ sơ địa chính số chuẩn xác, giảm $80%$ thời gian tra cứu hồ sơ và xử lý thủ tục hành chính đất đai.
  • Người dân sử dụng đất tại xã Tử Du: Được xác lập ranh giới rõ ràng, bảo vệ quyền lợi hợp pháp, thuận lợi trong việc cấp đổi sổ đỏ và thế chấp vay vốn phát triển kinh tế.
  • Sinh viên, kỹ sư ngành Quản lý đất đai & Trắc địa: Tài liệu tham khảo toàn diện từ lý thuyết lưới khống chế đến kỹ năng thực hành biên tập bản đồ địa chính trên phần mềm chuẩn ngành.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để đảm bảo độ chính xác khi đo toàn đạc điện tử?

Trước mỗi ca đo, thiết bị Topcon GTS-230 phải được kiểm nghiệm dọi tâm quang học, bọt thủy tròn/dài và đo kiểm tra cạnh chuẩn giữa 2 mốc khống chế gốc. Nhập chính xác các thông số môi trường (nhiệt độ $t^\circ\text{C}$, áp suất khí quyển $P\text{ mmHg}$) để máy tự động bù sai số chiết quang và vận tốc sóng điện từ.

2. Tại sao phải sử dụng đồng thời phần mềm MicroStation và FAMIS?

MicroStation đóng vai trò là môi trường đồ họa CAD nền tảng có khả năng xử lý vector mạnh mẽ và ổn định, trong khi FAMIS là phần mềm chuyên biệt hóa của ngành Địa chính Việt Nam, cung cấp các thuật toán tạo vùng, đánh số thửa tự động, tính diện tích pháp lý và xuất hồ sơ địa chính theo đúng quy chuẩn Bộ Tài nguyên và Môi trường.

3. Phương pháp xử lý khi gặp lỗi "nút treo" hoặc "hở vùng" trong FAMIS?

Biên tập viên kích hoạt module MRFClean để tự động làm sạch các đoạn giao thừa với dung sai $0{,}02\text{ m}$. Đối với các lỗi hở lớn do đo thiếu điểm chi tiết ngoài thực địa, module MRFFlag sẽ cắm cờ vị trí lỗi để kỹ thuật viên kiểm tra sổ đo dã ngoại hoặc cho đo bổ sung ngoài hiện trường trước khi chạy lại lệnh tạo vùng (Make Polygon).

Kết luận

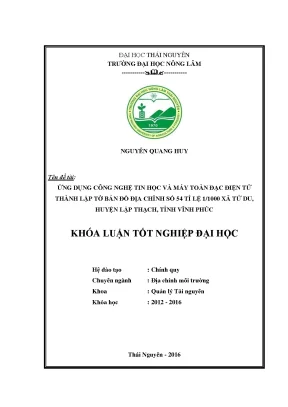

Đề tài tốt nghiệp của kỹ sư Nguyễn Quang Huy đã giải quyết xuất sắc nhiệm vụ xây dựng tờ bản đồ địa chính số 54 tỷ lệ 1/1000 xã Tử Du, huyện Lập Thạch, tỉnh Vĩnh Phúc. Dự án là minh chứng thực tế khẳng định hiệu quả vượt trội của việc tích hợp máy toàn đạc điện tử hiện đại, công nghệ định vị vệ tinh GPS và phần mềm tin học chuyên ngành (MicroStation, FAMIS). Kết quả đạt được không chỉ đáp ứng nghiêm ngặt các tiêu chuẩn kỹ thuật của Bộ Tài nguyên và Môi trường mà còn đóng góp trực tiếp vào công cuộc hiện đại hóa quản lý đất đai và phát triển nông thôn mới tại địa phương.
