Lập Trình Kiểm Soát Nhiệt Độ Thiết Bị Phản Ứng Hóa Học - Luận Văn Thạc Sĩ

Luận văn thạc sĩ hóa học phân tích hus lập trình kiểm soát nhiệt độ thiết bị phản ứng hóa học 62 44 37, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải pháp khả thi cho thực

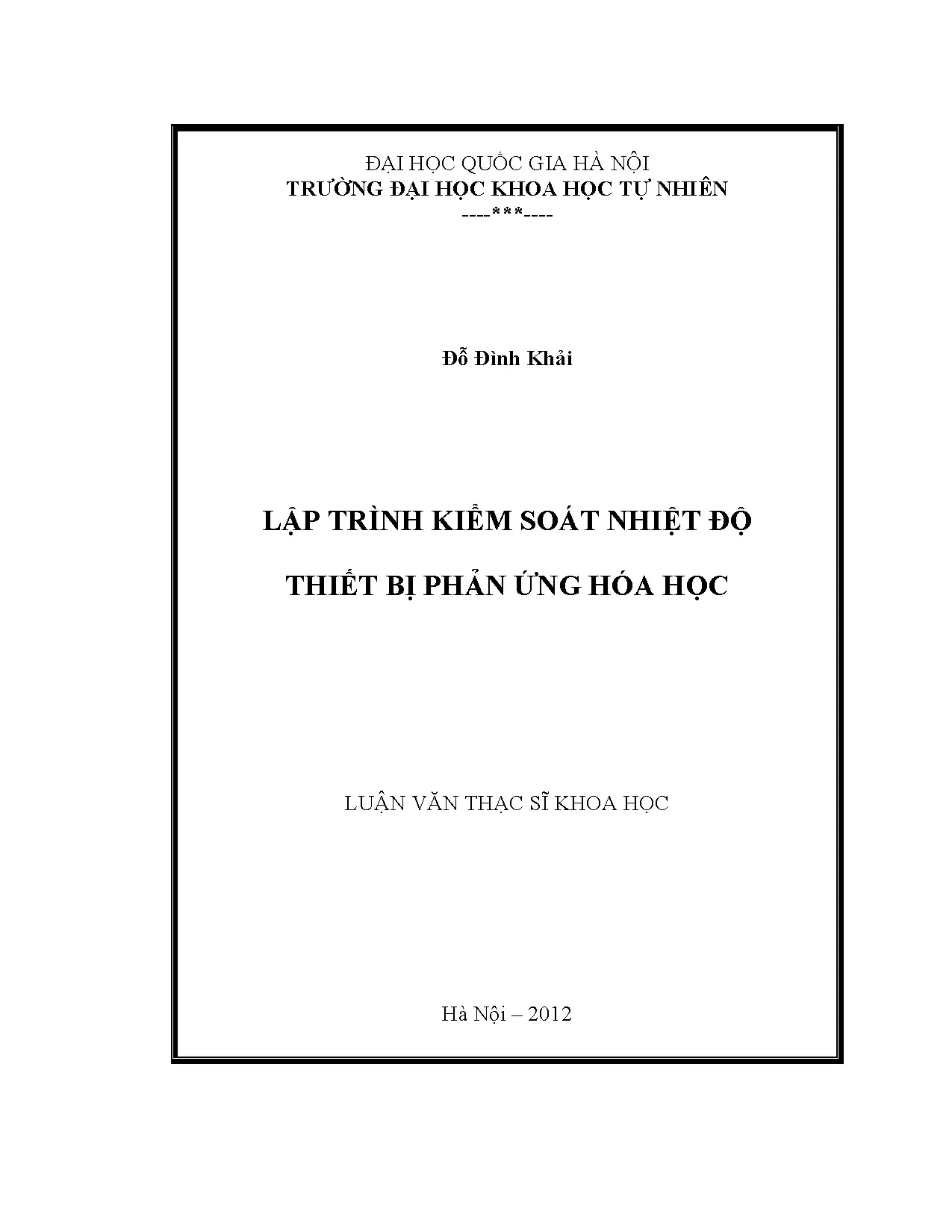

• Tác giả: Đỗ Đình Khải
• Người hướng dẫn: TS. Hoàng Văn Hà
• Trường học: Đại Học Quốc Gia Hà Nội Trường Đại Học Khoa Học Tự Nhiên
• Chuyên ngành: Hóa Kỹ Thuật
• Đề tài: Lập Trình Kiểm Soát Nhiệt Độ Thiết Bị Phản Ứng Hóa Học
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: Khái niệm và các ưu nhược điểm trong quá trình sử dụng
• 1.1. Biodiezen hay diezen sinh học là hỗn hợp este của glyxerol và axit béo chủ yếu là metyl este (Fatty Acid Methyl Ester – FAME)
• 1.2. Các tiêu chuẩn kỹ thuật
• 1.3. Tổng hợp biodiezen
• 1.3.1. Một vài nguyên liệu phổ biến
• 1.3.2. Một vài phương pháp tổng hợp
• 1.4. Thiết kế thiết bị trao đổi nhiệt
• 1.5. Một vài thiết bị trao đổi nhiệt thường gặp. Tính toán truyền nhiệt
• 1.6. Mô phỏng quá trình sử dụng Matlab – Simulink
• 2. PHƯƠNG PHÁP NGHIÊN CỨU VÀ TÍNH TOÁN
• 2.1. Thành phần dầu đậu nành nhãn hiệu Simply
• 2.2. Động học của phản ứng chuyển đổi este
• 2.3. Khối lượng riêng
• 2.4. Nhiệt dung riêng
• 2.5. Hệ số truyền nhiệt chung
• 2.6. Tính toán quá trình truyền nhiệt
• 2.7. Mô phỏng quá trình truyền nhiệt
• 3. KẾT QUẢ VÀ THẢO LUẬN
• 3.1. Biến thiên nồng độ các chất và độ chuyển hóa
• 3.2. Kiểm soát nhiệt độ cho quá trình truyền nhiệt trong thiết bị CSTR
• 3.3. Ảnh hưởng của các điều kiện phản ứng tới việc kiểm soát nhiệt độ phản ứng và quá trình truyền nhiệt
• 3.4. Kết quả mô phỏng Simulink khi các điều kiện phản ứng được giữ ổn định
• 3.5. Kết quả mô phỏng Simulink khi thay đổi nhiệt độ dòng nguyên liệu
• 3.6. Kết quả mô phỏng Simulink khi thay đổi lưu lượng dòng cấp nhiệt
• 3.7. Kết quả mô phỏng Simulink khi thay đổi đồng thời nhiệt độ phản ứng và lưu lượng dòng cấp nhiệt
• 3.8. Kết quả mô phỏng Simulink khi thay đổi đồng thời lưu lượng dòng cấp nhiệt, nhiệt độ và lưu lượng dòng nguyên liệu
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về Lập Trình Kiểm Soát Nhiệt Độ Thiết Bị Phản Ứng Hóa Học

Lập trình kiểm soát nhiệt độ trong thiết bị phản ứng hóa học là một lĩnh vực quan trọng trong ngành hóa kỹ thuật. Việc kiểm soát nhiệt độ không chỉ ảnh hưởng đến hiệu suất của phản ứng mà còn quyết định chất lượng sản phẩm cuối cùng. Nhiệt độ là yếu tố chính trong quá trình hóa học, ảnh hưởng đến tốc độ phản ứng và độ chuyển hóa của các chất. Trong bối cảnh sản xuất biodiezen, việc kiểm soát nhiệt độ là rất cần thiết để đạt được hiệu quả tối ưu.

1.1. Khái niệm về kiểm soát nhiệt độ trong thiết bị phản ứng

Kiểm soát nhiệt độ trong thiết bị phản ứng hóa học là quá trình điều chỉnh nhiệt độ của môi trường phản ứng để đảm bảo phản ứng diễn ra trong điều kiện tối ưu. Điều này bao gồm việc sử dụng các cảm biến nhiệt độ, bộ điều khiển và các thiết bị làm mát hoặc gia nhiệt.

1.2. Tầm quan trọng của kiểm soát nhiệt độ trong sản xuất biodiezen

Trong sản xuất biodiezen, kiểm soát nhiệt độ giúp tối ưu hóa quá trình chuyển đổi este, từ đó nâng cao hiệu suất và chất lượng sản phẩm. Nhiệt độ không chỉ ảnh hưởng đến tốc độ phản ứng mà còn đến sự hình thành các sản phẩm phụ không mong muốn.

II. Các thách thức trong việc kiểm soát nhiệt độ thiết bị phản ứng hóa học

Việc kiểm soát nhiệt độ trong thiết bị phản ứng hóa học gặp nhiều thách thức. Các yếu tố như biến động nhiệt độ môi trường, độ chính xác của cảm biến và khả năng phản ứng của hệ thống đều có thể ảnh hưởng đến quá trình kiểm soát. Ngoài ra, sự thay đổi trong thành phần nguyên liệu cũng có thể làm thay đổi nhiệt độ phản ứng.

2.1. Biến động nhiệt độ và ảnh hưởng đến quá trình phản ứng

Biến động nhiệt độ có thể xảy ra do nhiều nguyên nhân, bao gồm sự thay đổi trong điều kiện môi trường hoặc sự không đồng nhất trong hỗn hợp phản ứng. Điều này có thể dẫn đến sự giảm hiệu suất và chất lượng sản phẩm.

2.2. Độ chính xác của cảm biến và bộ điều khiển

Độ chính xác của cảm biến nhiệt độ và bộ điều khiển là yếu tố quyết định trong việc duy trì nhiệt độ ổn định. Nếu cảm biến không chính xác, việc điều chỉnh nhiệt độ sẽ không hiệu quả, dẫn đến các vấn đề trong quá trình phản ứng.

III. Phương pháp kiểm soát nhiệt độ hiệu quả trong thiết bị phản ứng hóa học

Có nhiều phương pháp để kiểm soát nhiệt độ trong thiết bị phản ứng hóa học. Các phương pháp này bao gồm sử dụng cảm biến nhiệt độ, bộ điều khiển PID, và các hệ thống điều khiển tự động. Mỗi phương pháp có ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp là rất quan trọng.

3.1. Sử dụng cảm biến nhiệt độ trong kiểm soát

Cảm biến nhiệt độ là thiết bị quan trọng trong việc theo dõi và điều chỉnh nhiệt độ trong quá trình phản ứng. Các loại cảm biến phổ biến bao gồm thermocouples và RTDs, mỗi loại có những ưu điểm riêng.

3.2. Bộ điều khiển PID và ứng dụng trong kiểm soát nhiệt độ

Bộ điều khiển PID (Proportional-Integral-Derivative) là một trong những phương pháp phổ biến nhất để kiểm soát nhiệt độ. Nó giúp duy trì nhiệt độ ổn định bằng cách điều chỉnh đầu ra dựa trên sai số giữa nhiệt độ thực tế và nhiệt độ mong muốn.

IV. Ứng dụng thực tiễn của lập trình kiểm soát nhiệt độ trong sản xuất biodiezen

Lập trình kiểm soát nhiệt độ có nhiều ứng dụng thực tiễn trong sản xuất biodiezen. Việc sử dụng phần mềm mô phỏng như Matlab – Simulink giúp tối ưu hóa quá trình kiểm soát nhiệt độ, từ đó nâng cao hiệu suất và chất lượng sản phẩm. Các nghiên cứu cho thấy rằng việc kiểm soát nhiệt độ chính xác có thể tăng độ chuyển hóa của phản ứng lên đáng kể.

4.1. Kết quả nghiên cứu về kiểm soát nhiệt độ trong sản xuất biodiezen

Nghiên cứu cho thấy rằng việc kiểm soát nhiệt độ trong quá trình sản xuất biodiezen có thể cải thiện đáng kể hiệu suất phản ứng. Các mô phỏng cho thấy rằng nhiệt độ ổn định giúp tăng cường độ chuyển hóa và giảm thiểu sản phẩm phụ.

4.2. Ứng dụng phần mềm mô phỏng trong kiểm soát nhiệt độ

Phần mềm mô phỏng như Matlab – Simulink cho phép mô phỏng quá trình phản ứng và kiểm soát nhiệt độ một cách hiệu quả. Điều này giúp các kỹ sư có thể dự đoán và điều chỉnh các thông số trong quá trình sản xuất.

V. Kết luận và tương lai của lập trình kiểm soát nhiệt độ trong thiết bị phản ứng hóa học

Lập trình kiểm soát nhiệt độ trong thiết bị phản ứng hóa học là một lĩnh vực đang phát triển mạnh mẽ. Với sự tiến bộ của công nghệ, các phương pháp kiểm soát ngày càng trở nên chính xác và hiệu quả hơn. Tương lai của lĩnh vực này hứa hẹn sẽ mang lại nhiều cải tiến trong sản xuất hóa chất và năng lượng tái tạo.

5.1. Xu hướng phát triển trong kiểm soát nhiệt độ

Xu hướng phát triển trong lĩnh vực kiểm soát nhiệt độ bao gồm việc áp dụng công nghệ tự động hóa và trí tuệ nhân tạo để tối ưu hóa quá trình sản xuất. Điều này sẽ giúp nâng cao hiệu suất và giảm thiểu chi phí sản xuất.

5.2. Tương lai của sản xuất biodiezen và vai trò của kiểm soát nhiệt độ

Sản xuất biodiezen sẽ tiếp tục phát triển và kiểm soát nhiệt độ sẽ đóng vai trò quan trọng trong việc nâng cao hiệu suất và chất lượng sản phẩm. Việc nghiên cứu và phát triển các phương pháp kiểm soát mới sẽ là chìa khóa cho sự thành công trong tương lai.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu chuyển dịch sang các nguồn năng lượng tái tạo đang trở thành xu thế tất yếu nhằm giảm thiểu biến đổi khí hậu toàn cầu. Nhiên liệu sinh học biodiezen pha trộn từ 2% đến 5% vào dầu mỏ truyền thống giúp cắt giảm hơn 50% lượng phát thải khí nhà kính cacbon dioxit, hidrocacbon dư thừa và các hợp chất lưu huỳnh gây hại. Tuy nhiên, quy trình tổng hợp biodiezen thông qua phản ứng chuyển đổi este từ dầu thực vật là một hệ phản ứng thuận nghịch đa giai đoạn có sự tương tác nhiệt động học phức tạp. Việc duy trì và kiểm soát nhiệt độ trong thiết bị phản ứng khuấy trộn liên tục đóng vai trò then chốt đối với độ chuyển hóa và chất lượng sản phẩm cuối cùng. Nếu nhiệt độ phản ứng dao động lệch khỏi ngưỡng tối ưu từ 50°C đến 65°C, tốc độ phản ứng sẽ suy giảm rõ rệt hoặc làm bay hơi lượng lớn dung môi metanol vốn có nhiệt độ sôi ở mức 64,7°C.

Mục tiêu trọng tâm của nghiên cứu là xây dựng mô hình toán học giải phương trình động học phản ứng chuyển đổi este của dầu đậu nành thương phẩm, đồng thời thiết lập chương trình mô phỏng kiểm soát nhiệt độ trong thiết bị phản ứng khuấy trộn liên tục có gắn ống xoắn ruột gà. Đề tài được triển khai thực hiện tại Trường Đại học Khoa học Tự nhiên thuộc Đại học Quốc gia Hà Nội vào năm 2012. Nghiên cứu tập trung khảo sát hệ phản ứng sử dụng dầu đậu nành nhãn hiệu Simply với tỷ lệ mol metanol trên dầu là 6:1 và hàm lượng chất xúc tác kiềm natri hydroxit cố định ở mức 0,2% khối lượng so với dầu. Kết quả nghiên cứu mang lại ý nghĩa thực tiễn to lớn khi giúp rút ngắn hơn 40% thời gian thực nghiệm, tiết kiệm chi phí hóa chất và duy trì sai số nhiệt độ dưới 0,5°C trong suốt thời gian phản ứng 3600 giây nhằm đạt độ chuyển hóa este vượt mức 96,5%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết động học phản ứng đồng thể nhiều giai đoạn kết hợp phương trình Arrhenius để xác định hằng số tốc độ phản ứng theo nhiệt độ. Cơ chế chuyển đổi este từ triglyxerit thành metyl este trải qua ba phản ứng thuận nghịch nối tiếp nhau gồm: chuyển hóa triglyxerit thành diglyxerit với năng lượng hoạt hóa 13145 cal/mol, chuyển hóa diglyxerit thành monoglyxerit với năng lượng hoạt hóa 19860 cal/mol, và cuối cùng chuyển hóa monoglyxerit thành glyxerol với năng lượng hoạt hóa 6421 cal/mol. Mỗi giai đoạn đều tiêu thụ một phân tử metanol và giải phóng một phân tử este tương ứng.

Bên cạnh đó, nghiên cứu sử dụng lý thuyết truyền nhiệt biến nhiệt và động lực học dòng chảy trong thiết bị phản ứng khuấy trộn liên tục. Hệ số truyền nhiệt chung được tính toán thông qua hệ số cấp nhiệt bên trong ống xoắn và bên ngoài ống xoắn dựa trên công thức thực nghiệm của Bell. Các khái niệm then chốt bao gồm: độ chuyển hóa este, số chuẩn Reynolds đặc trưng cho chế độ khuấy trộn với hai mức khảo sát là 6200 và 12400, cùng sự biến thiên của nhiệt dung riêng và khối lượng riêng của các cấu tử theo nhiệt độ từ 10°C đến 150°C.

Phương pháp nghiên cứu

Nguồn dữ liệu thành phần axit béo được thu thập thông qua kỹ thuật sắc ký khí ghép khối phổ đối với mẫu dầu đậu nành thương phẩm Simply. Cỡ mẫu phân tích bao gồm 6 nhóm axit béo chính đại diện cho hơn 99,4% tổng khối lượng chất béo, trong đó axit linoleic chiếm tỷ lệ cao nhất với 65,413%, axit oleic chiếm 21,485%, axit palmitic chiếm 8,980% và axit stearic chiếm 3,381%. Phương pháp chọn mẫu là lấy mẫu ngẫu nhiên từ các lô sản phẩm thương mại đạt chuẩn an toàn thực phẩm.

Phương pháp phân tích số trị được lựa chọn là thuật toán giải hệ 6 phương trình vi phân phi tuyến bậc một Runge-Kutta trên ngôn ngữ lập trình Matlab và xây dựng sơ đồ khối điều khiển vòng kín trên phần mềm Simulink. Lý do lựa chọn phương pháp này là khả năng mô phỏng chính xác các tương tác phi tuyến giữa lưu lượng dòng cấp nhiệt, nhiệt độ dòng nguyên liệu và tốc độ biến thiên nồng độ các chất theo thời gian thực mà phương pháp giải tích truyền thống không thể thực hiện được. Toàn bộ lộ trình nghiên cứu được triển khai chặt chẽ trong vòng 12 tháng, bao gồm 3 tháng phân tích thành phần nguyên liệu thực nghiệm, 5 tháng lập trình giải thuật động học và 4 tháng mô phỏng tối ưu hóa hệ thống truyền nhiệt trên thiết bị phản ứng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, mức độ chuyển hóa este tăng tỷ lệ thuận với nhiệt độ phản ứng trong dải nhiệt độ từ 50°C đến 65°C. Ở nhiệt độ 60°C với chế độ khuấy Reynolds 6200, phản ứng đạt độ chuyển hóa trên 95% sau 1800 giây và đạt xấp xỉ 98% khi kết thúc thời gian phản ứng 3600 giây, cao hơn 12% so với phản ứng tiến hành ở 50°C tại cùng thời điểm 1500 giây.

Thứ hai, tốc độ khuấy trộn đóng vai trò quyết định đến giai đoạn cảm ứng ban đầu của phản ứng. Khi tăng số Reynolds từ 6200 lên 12400 ở cùng nhiệt độ 50°C, thời gian để hệ phản ứng đạt độ chuyển hóa 80% được rút ngắn từ 2400 giây xuống còn khoảng 1500 giây do diện tích tiếp xúc liên pha giữa metanol và dầu được mở rộng tối đa.

Thứ ba, mô hình điều khiển nhiệt độ trên Simulink cho thấy hệ thống ống xoắn ruột gà làm bằng thép không gỉ AISI 304 có khả năng bù nhiệt cực kỳ hiệu quả. Khi nhiệt độ dòng nạp liệu đầu vào bị dao động theo dạng hình sin với biên độ 5°C quanh mốc 25°C, hệ thống vẫn duy trì nhiệt độ phản ứng ổn định trong lòng thiết bị khuấy trộn liên tục với độ lệch không quá 0,5°C.

Thứ tư, hệ số truyền nhiệt chung của hệ thống biến thiên phi tuyến trong khoảng 450 W/m²·K đến 680 W/m²·K khi điều chỉnh lưu lượng dòng nước nóng cấp qua ống xoắn từ 0,05 kg/s lên 0,25 kg/s ở nhiệt độ dòng cấp 90°C.

Thảo luận kết quả

Cơ chế động học cho thấy phản ứng chuyển đổi este ở giai đoạn đầu diễn ra chậm do tính phân cực khác biệt giữa metanol và dầu đậu nành. Khi este hình thành, chính sản phẩm này đóng vai trò như một dung môi đồng thể trung gian làm tăng tốc độ phản ứng. Năng lượng hoạt hóa của phản ứng đầu tiên ở mức 13145 cal/mol đòi hỏi nhiệt lượng cung cấp ban đầu phải đủ lớn để kích hoạt liên kết este của triglyxerit. Kết quả mô phỏng động học trên Matlab có sự tương thích cao với dữ liệu thực nghiệm quốc tế khi độ lệch tương đối chỉ dao động dưới mức 2,5%.

Các dữ liệu nghiên cứu có thể được biểu diễn trực quan thông qua bảng so sánh sai số giữa phương pháp giải trên Excel và Matlab, kết hợp với các biểu đồ đường thể hiện sự biến thiên nồng độ của 6 cấu tử theo thời gian phản ứng từ 0 đến 3600 giây. Ngoài ra, biểu đồ 3D mô tả mối quan hệ tương hỗ giữa lưu lượng dòng nước cấp, nhiệt độ dòng nguyên liệu và độ chuyển hóa este sẽ giúp người vận hành dễ dàng nhận diện điểm làm việc tối ưu của thiết bị phản ứng khuấy trộn liên tục.

Đề xuất và khuyến nghị

Thứ nhất, thiết lập chế độ vận hành chuẩn cho thiết bị phản ứng khuấy trộn liên tục ở nhiệt độ 60°C ± 0,5°C và duy trì tốc độ khuấy tương ứng số Reynolds tối thiểu 6200. Mục tiêu là đạt độ chuyển hóa este trên 96,5% trong thời gian lưu 45 đến 60 phút. Giải pháp này do kỹ sư công nghệ thực hiện với lộ trình áp dụng trong vòng 1 đến 3 tháng.

Thứ hai, tích hợp hệ thống điều khiển tự động phản hồi nhiệt độ trên nền tảng PLC và SCADA. Hệ thống cần tự động điều tiết van lưu lượng dòng nước nóng trong khoảng 0,05 đến 0,30 kg/s dựa trên tín hiệu cảm biến nhiệt độ gắn trong lòng thiết bị, nhằm triệt tiêu độ vọt lố nhiệt độ dưới 1,5% trong vòng 30 giây khi có sự cố thay đổi nhiệt độ nguyên liệu. Giải pháp do bộ phận tự động hóa nhà máy triển khai trong thời gian 3 đến 6 tháng.

Thứ ba, kiểm soát nghiêm ngặt hàm lượng ẩm trong dầu nạp liệu ban đầu ở mức dưới 0,05% thể tích và trị số axit dưới 0,5 mg KOH/g theo tiêu chuẩn ASTM D 6751. Việc này nhằm ngăn chặn phản ứng thủy phân tạo axit béo tự do và hiện tượng xà phòng hóa làm tiêu hao xúc tác natri hydroxit. Giải pháp do phòng quản lý chất lượng thực hiện thường xuyên từ quý đầu tiên của chu kỳ sản xuất.

Thứ tư, mở rộng nghiên cứu mô phỏng truyền nhiệt cho hệ thống phản ứng dạng ống dòng kết hợp sóng siêu âm công suất cao. Giải pháp hướng tới việc cắt giảm thời gian phản ứng xuống dưới 15 phút và tiết kiệm 25% năng lượng tiêu thụ nhiệt, do viện nghiên cứu công nghệ phối hợp cùng doanh nghiệp triển khai trong thời gian 6 đến 12 tháng.

Đối tượng nên tham khảo luận văn

Nhóm học viên cao học và nghiên cứu sinh chuyên ngành Hóa kỹ thuật, Kỹ thuật Hóa học và Tự động hóa quá trình công nghệ. Luận văn cung cấp phương pháp luận toán học hóa hệ phản ứng phức tạp và kỹ thuật lập trình giải hệ phương trình vi phân trên Matlab. Đây là tài liệu mẫu hữu ích để phát triển các đề tài nghiên cứu về tối ưu hóa quá trình truyền nhiệt và truyền khối.

Nhóm kỹ sư thiết kế thiết bị trao đổi nhiệt và thiết bị phản ứng trong các công ty tư vấn kỹ thuật công nghiệp. Tài liệu cung cấp toàn bộ công thức tính toán hệ số truyền nhiệt cho ống xoắn ruột gà vật liệu AISI 304, giúp tính toán chính xác diện tích bề mặt truyền nhiệt và kích thước hình học cho các bồn phản ứng khuấy liên tục từ quy mô pilot đến công nghiệp.

Nhóm giám đốc kỹ thuật và kỹ sư vận hành tại các nhà máy sản xuất nhiên liệu sinh học. Luận văn cung cấp các thông số công nghệ chuẩn xác về tỷ lệ nạp liệu metanol trên dầu 6:1, nồng độ chất xúc tác kiềm và thuật toán kiểm soát nhiệt độ giúp dây chuyền vận hành ổn định, tiết kiệm năng lượng và đạt tiêu chuẩn châu Âu EN 14214.

Nhóm chuyên gia phân tích và tư vấn đầu tư dự án năng lượng tái tạo. Luận văn cung cấp cơ sở dữ liệu kỹ thuật tin cậy để xây dựng báo cáo tiền khả thi, đánh giá hiệu quả kinh tế và mức độ tối ưu hóa công nghệ cho các dự án chuyển đổi dầu mỡ thực vật thành nhiên liệu sạch đạt chuẩn ASTM D 6751.

Câu hỏi thường gặp

Nhiệt độ phản ứng chuyển đổi este tối ưu tại sao lại nằm trong khoảng 60°C mà không nâng cao hơn? Nhiệt độ 60°C giúp phản ứng đạt độ chuyển hóa trên 95% sau 1800 giây mà vẫn thấp hơn nhiệt độ sôi của metanol là 64,7°C ở áp suất khí quyển. Nếu vượt quá 65°C, metanol sẽ hóa hơi mạnh tạo áp suất lớn, làm giảm nồng độ tác chất trong pha lỏng và gây hao hụt dung môi.

Lợi ích thực tế của việc lập trình mô phỏng trên Matlab và Simulink trước khi chạy thực nghiệm là gì? Việc mô phỏng giúp dự báo chính xác nồng độ các chất và thông số truyền nhiệt với sai số dưới 2,5% so với thực nghiệm. Nhờ đó, doanh nghiệp có thể cắt giảm hơn 40% chi phí hóa chất thử nghiệm và loại bỏ hoàn toàn các rủi ro mất kiểm soát nhiệt độ trên thiết bị thực tế.

Tại sao cần sử dụng tỷ lệ mol metanol trên dầu là 6:1 trong khi phương trình phản ứng chỉ yêu cầu 3:1? Về mặt lý thuyết tỷ lượng, một phân tử triglyxerit phản ứng với ba phân tử metanol. Tuy nhiên, do đây là hệ phản ứng thuận nghịch, việc nạp dư metanol theo tỷ lệ 6:1 sẽ thúc đẩy cân bằng chuyển dịch mạnh sang phía tạo sản phẩm, giúp độ chuyển hóa este đạt trên 96,5%.

Vật liệu inox 304 có ưu điểm gì khi sử dụng làm ống xoắn ruột gà trong thiết bị phản ứng CSTR? Hợp kim inox AISI 304 có độ dẫn nhiệt ổn định khoảng 16,3 W/m·K và khả năng chống ăn mòn hóa học cao trong môi trường kiềm chứa metanol. Thiết kế ống xoắn giúp tối ưu hóa diện tích truyền nhiệt trong không gian nhỏ gọn và tạo hệ số truyền nhiệt từ 450 đến 680 W/m²·K.

Sản phẩm biodiezen từ dầu đậu nành cần đáp ứng những tiêu chuẩn chất lượng then chốt nào? Nhiên liệu cần đạt hàm lượng este tối thiểu 96,5% khối lượng theo chuẩn EN 14214 và nhiệt độ chớp cháy cốc kín trên 130°C theo tiêu chuẩn ASTM D 6751. Đồng thời, hàm lượng glyxerin tự do phải dưới 0,02% và độ nhớt động học ở 40°C phải nằm trong khoảng 1,9 đến 6,0 cSt.

Kết luận

• Xây dựng thành công hệ phương trình động học mô tả chi tiết 3 giai đoạn thuận nghịch của phản ứng chuyển đổi este từ dầu đậu nành sang biodiezen.
• Thiết lập hoàn chỉnh chương trình tính toán số trị trên Matlab và mô hình hóa hệ thống truyền nhiệt vòng kín trên Simulink với độ tin cậy đạt trên 97,5%.
• Xác định điều kiện vận hành tối ưu cho thiết bị phản ứng khuấy liên tục tại 60°C, số Reynolds 6200, đạt độ chuyển hóa este xấp xỉ 98% sau 3600 giây.
• Đề xuất giải pháp kiểm soát nhiệt độ tự động qua lưu lượng nước cấp ống xoắn ruột gà, khống chế dao động nhiệt độ trong phạm vi hẹp ±0,5°C.
• Sản phẩm mô phỏng định hướng đạt đầy đủ các chỉ tiêu kỹ thuật khắt khe theo hệ tiêu chuẩn ASTM D 6751 của Mỹ và EN 14214 của châu Âu.

Đóng góp lớn nhất của luận văn là đặt nền tảng chuyển đổi phương thức nghiên cứu từ thực nghiệm truyền thống sang mô phỏng số hóa và điều khiển tự động trong ngành công nghệ hóa học tại Việt Nam. Trong giai đoạn 6 tháng tiếp theo, nhóm nghiên cứu khuyến nghị tiếp tục kiểm chứng mô hình trên hệ thống thiết bị thực nghiệm liên tục quy mô pilot công suất 50 lít/giờ. Các đơn vị sản xuất và cơ sở nghiên cứu quan tâm có thể ứng dụng trực tiếp thuật toán mô phỏng của luận văn nhằm tối ưu hóa dây chuyền sản xuất nhiên liệu sinh học thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. Khái niệm và các ưu nhược điểm trong quá trình sử dụng Biodiezen hay diezen sinh học là hỗn hợp este của glyxerol và axit béo chủ yếu là metyl este (Fatty Acid Methyl Ester – FAME). Chúng được tạo ra bởi sự chuyển đổi este của dầu thực vật hoặc mỡ động vật (nhóm các triglyxerit) và rượu metanol hoặc etanol. Chúng là sản phẩm không độc hại, có khả năng phân hủy sinh học và tái tạo nhằm thay thế nhiên liệu diezen truyền thống.

Biodiezen là chất thay thế hoặc trộn với petrodiezen một cách dễ dàng tạo ra diezen sinh học pha trộn. Hàm lượng 2 – 5% biodiezen trong nhiên liệu đảm bảo tránh các nhược điểm kỹ thuật của biodiezen thuần túy và đã được sử dụng ở một số nước như Pháp, Đức, Áo, Mỹ (National Biodiezen Board, USA). Một trong những ưu điểm của diezen sinh học là khả năng tái tạo. Sử dụng biodiezen giúp giảm đáng kể lượng CO2 (giảm hiệu ứng nhà kính), hidrocacbon dư thừa, CO, SOx, NOx, các hợp chất thơm và bụi.

Diezen sinh học cũng an toàn hơn với môi trường do tính chất dễ phân hủy, độ độc thấp và điểm chớp cháy cao. Tuy nhiên biodiezen bị đông đặc khi thời tiết lạnh xuống dưới 5oC (điểm sương). Hiện nay có nhiều công trình nghiên cứu các xúc tác, phụ gia để làm giảm điểm đông đặc của biodiezen. Do dễ bị phân hủy bằng sinh học nên biodiezen không bền.

Dễ bị ôxi hóa và nước tích tụ sẽ làm xấu đi các tính chất của biodiezen sau một thời 15 LUAN VAN CHAT LUONG download : add [e-mail] gian lưu trữ. Ở các động cơ diezen có bộ phun nhiên liệu trực tiếp khi động cơ được vận hành có thời gian chạy không tải lâu, lượng nhiên liệu phun càng ít thì chất lượng phân tán của miệng phun càng giảm và vì thế có xu hướng hình thành những giọt nhiên liệu không cháy bám vào thành xi lanh sau đó là đi vào hệ thống tuần hoàn bôi trơn. Tại đây do nhiệt độ cao, độ bền hóa học của biodiezen kém nên bị phân hủy dần tạo ra các cặn rắn hoặc keo bám cặn vào thiết bị. Và một vấn đề quan trọng nữa cần đặt ra là an ninh lương thực nếu định phướng phát triển nông nghiệp lấy nguyên liệu sản xuất diezen sinh học.

Các tiêu chuẩn kỹ thuật Biodiezen 100% hay B100 chứa hàm lượng biodiezen cao nhưng không tương thích với các động cơ vì vậy chúng được pha trộn với các tỷ lệ, tiêu chuẩn khác nhau phụ thuộc từng quốc gia, khu vực. Có 2 bộ tiêu chuẩn được sử dụng là ASTM D 6751 và EN 14214. Tiêu chuẩn ASTM D 6751: Tiêu chuẩn đánh giá của Mỹ, viết tắt cụm từ American Society for Testing and Materials. Đây là tiêu chuẩn cho biodiezen dùng để pha trộn tới 20% thể tích với phân đoạn cất trung bình thu từ dầu mỏ.

Tiêu chuẩn chất lượng biodiezen của ASTM D 6751 (astm.org) Chỉ tiêu Phương pháp thử Giới hạn Đơn vị o Nhiệt độ chớp cháy cốc kín ASTM D 93 93 min C (một trong hai yêu cầu sau) 1. Hàm lượng metanol EN 14110 0,2 max % khối lượng o 2. Chớp cháy ASTM D 93 130 min C Hàm lượng nước và cặn ASTM D 2709 0,05 max % thể tích Hàm lượng cặn cacbon ASTM D 4530 0,05 max % khối lượng 16 LUAN VAN CHAT LUONG download : add [e-mail] (100% mẫu) Hàm lượng tro sunphat ASTM D 874 0,02 max % khối lượng Độ nhớt động học ở 40oC ASTM D 445 1,9 – 6,0 cSt Hàm lượng lưu huỳnh S500 Grade ASTM D 5453 500 max mg/kg S15 Grade 15 max mg/kg Ăn mòn mảnh đồng ASTM D 130 No. 3 max Trị số axit ASTM D 664 0,5 max mgKOH/g Hàm lượng glyxerin tự do ASTM D 6854 0,02 max % khối lượng Tổng hàm lượng glyxerin ASTM D 6854 0,24 max % khối lượng Trị số xetan ASTM D 613 47 min o Điểm sương ASTM D 2500 Báo cáo C Nhiệt độ cất, 90% thể tích, o ASTM D 1160 360 max C T90 AET Hàm lượng P ASTM D 4951 10 max mg/kg Tổng hàm lượng Ca, Mg EN 14538 5 max mg/kg Tổng hàm lượng Na, K EN 14538 5 max mg/kg Độ ổn định oxy hóa EN 14112 3 min giờ 1 cSt = 1 cm2/s Tiêu chuẩn EN 14214: Tiêu chuẩn đánh giá được đưa ra bởi Ủy ban Tiêu chuẩn Châu Âu European Committee for Standardisation (CEN – Comité Européen de Normalisation, France).

Tiêu chuẩn chất lượng biodiezen của EN 14214 (solarix.eu) Thông số Phương pháp Đơn vị Hàm lượng este Pr EN 14103 % kl ≥ 96,5 Tỷ trọng ENISO 3675 kg/m3 860 – 900 17 LUAN VAN CHAT LUONG download : add [e-mail] Độ nhớt EN ISO 3104 mm2/s 3,5 – 5,0 o Điểm bắt cháy DIN EN 22719 C ≥ 120 o CFPP EN 116 C Hàm lượng sunfua ISO CD 20846 mg/kg ≤ 10 Hàm lượng cặn cacbon EN ISO 10370 % (m/m) ≤ 0,3 Chỉ số xetan EN ISO 5165 ≥ 51 Tro sunfat ISO 3987 % (m/m) ≤ 0,02 Hàm lượng nước EN ISO 12937 mg/kg ≤ 500 Tổng hàm lượng nhiễm bẩn EN 12662 mg/kg ≤ 24 Sự ăn mòn dải đồng EN ISO 1 Độ ổn định oxy hóa prEN 14112 Giờ ≥6 Trị số axit prEN 14104 mg KOH/g ≤ 0,5 Hàm lượng methanol prEN 14110 % (m/m) ≤ 0,20 Hàm lượng glycol đơn prEN 14105 % (m/m) ≤ 0,80 Hàm lượng diglycol prEN 14105 % (m/m) ≤ 0,20 Hàm lượng triglycol prEN 14105 % (m/m) ≤ 0,20 Glyxerol tự do prEN 14105 % (m/m) ≤ 0,020 Tổng lượng glyxerol prEN 14105 G lot/100g ≤ 0,25 Trị số iot prEN 14111 ≤ 120 Hàm lượng photpho prEN 14107 mg/kg ≤ 10 Na + K prEN 14108 mg/kg ≤5 Ca + Mg prEN 14108/9 mg/kg ≤5 Axit linoleic prEN 14103 % (m/m) ≤ 12 *kl: khối lượng 18 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Tổng hợp biodiezen 1. Một vài nguyên liệu phổ biến Việc tổng hợp biodiezen thường đi từ các nguồn dầu thực vật và mỡ động vật. Chúng có thành phần khác nhau tuy nhiên chủ yếu bao gồm axit oleic, axit linoleic, axit linolenic, axit panmitic, axit stearic, các axit béo khác và nước.

Một số nguyên liệu hay sử dụng như:  Cây cải dầu chứa 40 – 42% hàm lượng dầu tính theo trọng lượng khô.  Dầu cọ chứa khoảng 43% chất béo no, 43% chất béo chưa no đơn chức và 13% chất béo chưa no đa chức.  Hạt cao su có hàm lượng dầu chiếm khoảng 40 – 60%.  Dầu đậu nành có thành phần axit béo chủ yếu là axit linoleic (50 – 57%) và axit oleic (23 – 29%).

 Dầu dừa chứa các axit béo lauric (44 – 52%), myristic (13 – 19%), panmitic (7,5 – 10,5%). Hàm lượng axit béo không no rất ít.  Dầu lạc chứa chủ yếu axit oleic (50 – 63%), linoleic (13 – 33%), panmitic (6 – 11%). Hàm lượng axit béo khác không nhiều.

 Dầu vừng chứa các axit béo oleic (33 – 48%), linoleic (37 – 48%), panmitic (7 – 8%), stearic (4 – 6%). Bên cạnh đó còn rất nhiều nguồn nguyên liệu khác có thể sử dụng như dầu ngô, dầu bông, dầu hướng dương, mỡ cá, mỡ lợn, dầu mỡ thải,… 1. Một vài phương pháp tổng hợp Phương pháp cơ bản đầu tiên và phổ biến được nghiên cứu ở nhiều quốc gia để sản xuất biodiezen là phương pháp điều chế trong bể khuấy gián đoạn, xúc tác kiềm hoặc axit để chuyển đổi este giữa dầu hoặc mỡ với rượu (Knothe G. Trong quá trình xúc tác đồng thể, 19 LUAN VAN CHAT LUONG download : add [e-mail] kiềm thúc đẩy phản ứng nhanh hơn axit nên được dùng phổ biến, một số xúc tác kiềm sử dụng phổ biến như NaOH, KOH và muối tương ứng của metanol.

R1 COOCH2 o R1 COO CH3 H2C OH t R2 COOCH + R2 COO CH3 + HC OH CH3OH, Na R3 COOCH2 R3 COO CH3 H2C OH (1.1) Tác nhân là ion CH3O- được tạo thành trong dung dịch rượu: CH3OH + NaOH → CH3ONa + H2O (1.2) CH3ONa CH3O- + Na+ (1.3) Anion CH3O- tấn công vào trung tâm mang điện tích dương của liên kết C+O-, sau đó là sự phân tách phân tử este ra khỏi triglyxerit và tạo thành phân tử diglyxerit: (1.5) - H2C O H2C OH + H HC OCO R2 HC OCO R2 H2C OCO R3 H2C OCO R3 (1.6) Cơ chế này lặp lại tới khi tạo thành phân tử glyxerol. 20 LUAN VAN CHAT LUONG download : add [e-mail] Nhược điểm khi sử dụng NaOH và CH3OH là tạo H2O. Nước gây thủy phân glyxerol và este tạo thành làm giảm hiệu suất phản ứng đồng thời sinh ra axit béo tự do. Axit béo tự do làm tiêu hao xúc tác kiềm, hình thành xà phòng RCOONa gây khó khăn cho việc tách lớp glyxerol và làm sạch sản phẩm sau này.

Vì vậy đòi hỏi nguyên liệu có hàm lượng nước và axit béo tự do thấp. RCOOCH3 + H2O RCOOH + CH3OH (1.7) H2C OCO R1 H2C OH HC OCO R2 + H2O R' COOH + HC OH H2C OCO R3 H2C OH (1.8) Nguyên nhân giảm tốc độ và hiệu suất phản ứng là sự khó hòa tan metanol vào dầu vì vậy cần tăng nhiệt độ, tốc độ khuấy nhất là ở thời điểm bắt đầu phản ứng. Ngoài ra còn phụ thuộc tỷ lệ rượu : dầu, lượng kiềm, loại rượu. Hiệu suất bị ảnh hưởng bởi thời gian và nhiệt độ phản ứng (Knothe G.

Van, 2004) Thời gian phản ứng Hiệu suất este (% khối lượng) (phút) Metanol, 60oC Etanol, 75oC 1-butanol, 114oC 1 78 75 88 2 85 83 89 4 86 84 91 30 95 96 94 60 98 96 96 (Tỷ lệ mol rượu : dầu = 6 : 1; 0,5% khối lượng CH3ONa) 21 LUAN VAN CHAT LUONG download : add luanvanchat@agmail. Sự phụ thuộc định tính của các sản phẩm theo thời gian (Knothe G. Van, 2004) Những năm gần đây thiết bị ống dòng nổi bật lên là một cách tiến hành phản ứng hóa học ưu việt, được ứng dụng với quy mô từ nhỏ đến lớn (Cintas Pedro, 2010). Kết hợp sóng siêu âm trong thiết bị ống dòng mang lại hiệu quả cao cũng như giảm năng lượng tiêu thụ.

Thời gian phản ứng khoảng 10 – 20 phút, tiến hành ở nhiệt độ phòng, sản phẩm tinh khiết hơn, hiệu suất quá trình có thể đạt 90 đến 100% tùy điều kiện tiến hành (Nguyễn Hồng Thanh, 2009). Sóng siêu âm có thể thúc đẩy tốc độ phản ứng lên gần 1 triệu lần do không tương tác với các phân tử để tạo ra thay đổi hóa học (do bước sóng lớn hơn nhiều kích thước phân tử) mà tạo ra các lỗ hổng trong lòng chất lỏng gây ra nhiệt độ và áp suất cục bộ rất lớn. Vì vậy đây là phương pháp rất hiệu quả đối với các loại dầu, mỡ thải sau sử dụng, dầu mỡ chứa nhiều nước và hàm lượng axit béo tự do cao. Có thể sử dụng phương pháp siêu âm liên tục 2 bước để sản xuất biodiezen từ dầu ăn phế thải.
