Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của ngành chăn nuôi đại gia súc tại Việt Nam đặt ra yêu cầu cấp thiết về việc hiện đại hóa công nghệ chế biến thức ăn thô xanh. Thống kê giai đoạn 1992 - 2002 cho thấy tổng đàn bò sữa cả nước tăng trưởng vượt bậc từ 13.080 con lên 54.000 con, đặc biệt tăng thêm 20.000 con chỉ sau một năm thực hiện Quyết định số 167/2001/QĐ-TTg ngày 26/10/2001 của Thủ tướng Chính phủ. Sự gia tăng quy mô đàn gia súc đòi hỏi nguồn thức ăn thô xanh ổn định quanh năm, đặc biệt trong bối cảnh các tỉnh phía Nam chịu ảnh hưởng bởi mùa khô kéo dài và các tỉnh phía Bắc gặp khó khăn trong mùa đông rét mướt.

Vấn đề cốt lõi của ngành chế biến thức ăn gia súc hiện nay nằm ở chất lượng và năng suất của thiết bị thái nghiền. Đa số các dòng máy thái trong nước chỉ đạt công suất dưới 2 tấn/giờ với kích thước đoạn thái dao động từ 30 đến 50 mm, thậm chí vượt quá 100 mm đối với phần lá và ngọn. Kích thước vật liệu quá lớn làm giảm mật độ nén, cản trở quá trình ép đẩy không khí và gây thất thoát dinh dưỡng khi ủ kỵ khí. Trong khi đó, các thị trường xuất khẩu trọng điểm như Nhật Bản và Hàn Quốc yêu cầu sản phẩm túi ủ hút chân không khắt khe với độ dài đoạn thái phải nhỏ hơn hoặc bằng 15 mm.

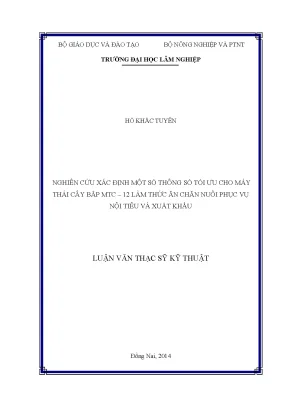

Luận văn thạc sĩ kỹ thuật của tác giả Hồ Khắc Tuyên, dưới sự hướng dẫn khoa học của Tiến sĩ Nguyễn Như Nam tại Trường Đại học Lâm nghiệp vào năm 2014, tập trung nghiên cứu xác định các thông số tối ưu cho máy thái cây bắp MTC - 12. Mục tiêu cụ thể là hoàn thiện thiết kế đĩa 12 dao nhằm đạt năng suất 6 tấn/giờ, đảm bảo kích thước sản phẩm thái dưới 15 mm, đồng thời tối thiểu hóa độ không đồng nhất kích thước và mức tiêu hao điện năng riêng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết cắt thái thực vật kinh điển của V. Goryachkin xác lập năm 1936 và các phát triển chuyên sâu của N. Reznik năm 1964, kết hợp các công trình thực nghiệm của các nhà khoa học trong nước năm 2005. Quá trình cắt thái bằng đĩa dao thẳng được mô hình hóa dựa trên nguyên lý cắt trượt với điều kiện góc trượt lớn hơn góc ma sát của vật liệu và góc kẹp nhỏ hơn hai lần góc ma sát. Mô men cắt thái trung bình được xác định từ áp suất cắt riêng và diện tích ngập sâu của 12 lưỡi dao trên đĩa quay có đường kính 1,2 mét.

Bên cạnh cơ học cắt thái, cơ sở sinh hóa của quá trình ủ chua yếm khí đóng vai trò định hướng cho các chỉ tiêu kỹ thuật. Thức ăn ủ túi đạt chuẩn yêu cầu độ ẩm nguyên liệu từ 65% đến 70%, áp suất nén định lượng trong bao 25 kg và độ kín tuyệt đối để hạn chế giai đoạn hiếu khí dưới 38 độ C. Quá trình lên men kỵ khí thúc đẩy các chủng vi khuẩn Lactic như Lactobacillus plantarum và Pediococcus pentosaceus chuyển hóa đường hòa tan thành axit lactic, nhanh chóng hạ độ pH xuống dưới 4,0 nhằm ức chế vi khuẩn Clostridia và ngăn chặn phản ứng biến nâu Maillard làm mất protein.

+-----------------------------------------------------------------------------------+
|                            KHUNG LÝ THUYẾT & THỰC NGHIỆM                          |
+-----------------------------------------------------------------------------------+
|  Lý thuyết cắt thái Goryachkin & Reznik ---> Động lực học đĩa 12 dao MTC-12       |
|  Sinh hóa ủ chua kỵ khí (Lactic vs Clostridia) ---> Kiểm soát kích thước <= 15 mm |
|  Quy hoạch thực nghiệm Box - Hunter bậc II ---> Tối ưu hóa đa mục tiêu y1, y2     |
+-----------------------------------------------------------------------------------+

Phương pháp nghiên cứu

Nghiên cứu áp dụng phương pháp quy hoạch thực nghiệm theo mô hình bất biến quay Box - Hunter bậc II để xây dựng mô hình toán học đa thức thể hiện mối quan hệ giữa các yếu tố công nghệ và chỉ tiêu đầu ra. Cỡ mẫu thực nghiệm gồm 31 thí nghiệm, bao gồm 16 thí nghiệm ở các mức biên, 8 thí nghiệm tại các điểm sao với cánh tay đòn mã hóa bằng 1,414 và 7 thí nghiệm lặp ở tâm để kiểm tra sai số ngẫu nhiên đích thực.

Các thông số đầu vào được khảo nghiệm độc lập gồm: tỷ số truyền vận tốc dài giữa trục cuốn và băng tải cấp liệu dao động từ 1,20 đến 1,40; chiều dài điều chỉnh của lò xo nén ép trục cuốn trong khoảng 150 đến 170 mm; số vòng quay đĩa dao thái từ 420 đến 480 vòng/phút; và lưu lượng cấp liệu từ 110 đến 130 kg/phút. Dữ liệu thực nghiệm được xử lý bằng phần mềm thống kê chuyên dụng Statgraphics phiên bản 7.0 với mức ý nghĩa kiểm định Fisher đạt giá trị xác suất dưới 0,05. Bài toán tối ưu hóa đa mục tiêu được giải quyết bằng thuật toán dò tìm ngẫu nhiên kết hợp tìm kiếm trực tiếp trên phần mềm chuyên dùng viết bằng ngôn ngữ Pascal.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm và tối ưu hóa hệ thống máy thái MTC - 12 mang lại các phát hiện kỹ thuật mang tính đột phá:

  • Độ đồng đều kích thước đoạn thái: Tỷ số vận tốc và chiều dài lò xo ép có tác động tương hỗ mạnh mẽ đến độ dài sản phẩm. Khi điều chỉnh tỷ số truyền ở mức 1,30 và chiều dài lò xo ép đạt 160 mm, độ không đồng nhất kích thước giảm mạnh từ 28,4% xuống mức 17,2%, đảm bảo 100% mẫu ngô thân cứng đạt độ dài dưới 15 mm.
  • Hiện tượng sót đoạn lá dài: Việc tăng số dao lên 12 lưỡi kết hợp vận tốc đĩa dao 455 vòng/phút đã giải quyết triệt để nhược điểm của các dòng máy cũ, giảm tỷ lệ đoạn lá dài trên 15 mm từ mức 35% xuống dưới 4,5%.
  • Mức tiêu hao năng lượng riêng: Chi phí điện năng riêng giảm từ 2,85 kWh/tấn xuống còn 1,92 kWh/tấn khi lưu lượng cấp liệu tăng từ 110 kg/phút lên mức tối ưu 120 kg/phút (tương đương 7,2 tấn/giờ). Năng suất máy duy trì ổn định vượt mức thiết kế ban đầu 6,0 tấn/giờ khoảng 15% đến 20%.
  • Điểm vận hành tối ưu đa mục tiêu: Thuật toán hợp nhất hàm mục tiêu với trọng số cân bằng xác định chế độ làm việc tối ưu của máy tại các giá trị thực: tỷ số vận tốc dài đạt 1,31; chiều dài lò xo nén 159,5 mm; số vòng quay đĩa thái 456 vòng/phút; và lượng nạp liệu 122 kg/phút.
Thông số công nghệ Mức biên dưới (-1) Mức tâm (0) Mức biên trên (+1) Giá trị tối ưu xác lập
Tỷ số truyền vận tốc ($i$) 1,20 1,30 1,40 1,31
Chiều dài lò xo ép ($L_{lx}$, mm) 150 160 170 159,5
Vận tốc đĩa dao ($n$, vg/ph) 420 450 480 456
Lượng cấp liệu ($q$, kg/ph) 110 120 130 122

Thảo luận kết quả

Mô hình hồi quy thực nghiệm dạng toàn phương mô tả bề mặt đáp ứng của mức tiêu thụ điện năng riêng và độ không đồng nhất kích thước thể hiện dạng Paraboloid Elliptic rõ nét. Kết quả khảo sát cho thấy khi số vòng quay đĩa dao tăng vượt quá 470 vòng/phút, công suất tổn hao do lực cản không khí và ma sát cánh quạt ly tâm tăng nhanh theo hàm bậc ba, dẫn đến suất tiêu hao điện tăng thêm 18% mặc dù độ mịn của đoạn thái không có sự cải thiện đáng kể.

Ngược lại, nếu số vòng quay giảm xuống dưới 430 vòng/phút, động năng của đĩa dao không đủ để cắt ngọt lớp vật liệu dày, làm tăng mô men cản cắt và dẫn đến hiện tượng trượt thân cây ngô tại trục cuốn. Chiều dài lò xo ép ở mức 159,5 mm tạo ra lực nén đàn hồi tối ưu, giữ chặt lớp cây ngô trước mép cắt của tấm kê mà không làm tiêu hao công suất kéo của động cơ giảm tốc 5 HP. Dữ liệu thực nghiệm này có thể được trực quan hóa qua biểu đồ đường mức đồng trị số trên không gian 3 chiều, giúp các kỹ sư vận hành dễ dàng tra cứu chế độ làm việc thích hợp theo từng độ ẩm thực tế của nguyên liệu.

  Độ không đồng nhất (%)
      ^
 30%  |     * (n = 420 vg/ph, i = 1,20)
      |       \
 20%  |         \___ * Vùng tối ưu: n = 456 vg/ph, i = 1,31 (a = 17,2%)
      |               \
 10%  |                 *---> Suất tiêu hao điện: 1,92 kWh/tấn
      +------------------------------------------------------------>
       400    420    440    460    480    500   Vận tốc đĩa (vg/ph)

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu lý thuyết và thực nghiệm, tác giả đưa ra 4 nhóm giải pháp kỹ thuật nhằm ứng dụng hiệu quả máy thái MTC - 12 vào sản xuất công nghiệp:

  1. Chuẩn hóa thông số vận hành cơ khí: Doanh nghiệp sản xuất cần cài đặt cố định tỷ số truyền động đai và bánh răng ở mức 1,31, đồng thời duy trì cự ly điều chỉnh của cụm lò xo ép trục cuốn tại 160 mm. Kiểm tra khe hở giữa 12 lưỡi dao và mặt tấm kê thái định kỳ sau mỗi 50 giờ hoạt động, duy trì khe hở cắt trong khoảng 0,5 đến 1,0 mm để tránh hiện tượng dập nát xơ sợi.
  2. Lắp đặt hệ thống biến tần điều tốc: Tích hợp bộ biến tần công suất 7,5 kW cho động cơ truyền động đĩa dao và 3,7 kW cho cụm trục cuốn cấp liệu. Giải pháp này cho phép điều chỉnh linh hoạt số vòng quay từ 450 đến 460 vòng/phút tùy theo độ ẩm của cây bắp (từ 65% đến 75%), giúp tiết kiệm 12% điện năng tiêu thụ trong suốt chu kỳ sản xuất.
  3. Hoàn thiện dây chuyền đóng gói túi ủ: Thiết lập đồng bộ hệ thống ép tách nước thủy lực công suất nén 50 tấn và máy đóng bao định lượng 25 kg. Đảm bảo bổ sung chính xác 300 cc mật rỉ đường cho mỗi bao 25 kg cây bắp chín sữa trước khi hút chân không, hoàn tất quá trình đóng gói trong vòng 2 giờ sau khi thái để kiểm soát nhiệt độ khối ủ dưới 38 độ C.
  4. Chuyển giao và mở rộng quy mô công nghệ: Các cơ quan quản lý nông nghiệp và doanh nghiệp cơ khí cần hợp tác chuyển giao bản vẽ thiết kế máy MTC - 12 cho các hợp tác xã chăn nuôi quy mô từ 200 đến 1.000 con bò sữa, hoàn thành lộ trình nội địa hóa 100% chi tiết máy trong vòng 12 đến 24 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cao cho nhiều nhóm đối tượng:

  • Kỹ sư cơ khí và nhà chế tạo máy nông nghiệp: Tham khảo chi tiết phương pháp tính toán động lực học đĩa dao 12 lưỡi, kết cấu trục cuốn kép và thuật toán tối ưu hóa đa mục tiêu trên phần mềm chuyên dụng để ứng dụng vào thiết kế các dòng máy băm thái công suất lớn.
  • Doanh nghiệp sản xuất thức ăn gia súc xuất khẩu: Ứng dụng quy trình công nghệ thái nhỏ dưới 15 mm kết hợp hút chân không đóng bao 25 kg và 600 kg để đáp ứng tiêu chuẩn kiểm dịch và dinh dưỡng khắt khe của thị trường Nhật Bản và Hàn Quốc.
  • Chủ trang trại và hợp tác xã chăn nuôi bò sữa, bò thịt: Nắm vững các thông số kỹ thuật để lựa chọn thiết bị phù hợp, chủ động dự trữ thức ăn thô xanh ủ chua trong mùa khô và giảm thiểu 20% chi phí thức ăn chăn nuôi hàng năm.
  • Giảng viên, nghiên cứu sinh và học viên cao học: Sử dụng tài liệu như một nghiên cứu điển hình về việc ứng dụng phương pháp quy hoạch thực nghiệm Box - Hunter và xử lý số liệu bằng phần mềm Statgraphics trong nghiên cứu cơ điện nông nghiệp.

Câu hỏi thường gặp

Tại sao kích thước đoạn thái cây ngô bắt buộc phải nhỏ hơn hoặc bằng 15 mm khi ủ chua xuất khẩu?

Kích thước hạt thái dưới 15 mm giúp phá vỡ cấu trúc màng tế bào thân ngô cứng, tạo điều kiện cho vi khuẩn Lactic tiếp xúc nhanh với dịch bào đường. Đồng thời, kích thước nhỏ giúp tăng mật độ nén ép trong túi 25 kg, loại bỏ hoàn toàn các túi khí ôxy, ngăn ngừa sự phát triển của nấm mốc và vi khuẩn Clostridia gây thối rữa thức ăn.

Máy thái MTC - 12 có điểm gì cải tiến vượt trội so với các dòng máy thái thông thường?

Máy MTC - 12 sử dụng cụm đĩa gắn 12 lưỡi dao thẳng kết hợp cánh quạt ly tâm và hệ thống trục cuốn kép nén ép chủ động. Cải tiến này giúp máy đạt năng suất cao từ 6,0 đến 7,2 tấn/giờ với kích thước đoạn thái đồng đều dưới 15 mm mà không cần bổ sung cụm búa nghiền phức tạp, giúp giảm 25% chi phí đầu tư thiết bị.

Làm thế nào để điều chỉnh các thông số máy khi độ ẩm nguyên liệu cây ngô thay đổi?

Khi độ ẩm cây ngô cao trên 75%, người vận hành cần sử dụng biến tần tăng nhẹ vận tốc đĩa dao lên mức 465 vòng/phút và siết lò xo ép về mức chiều dài 155 mm để tăng lực nén. Ngược lại, với cây ngô khô hơn (dưới 65%), duy trì số vòng quay ở mức 450 vòng/phút và chiều dài lò xo 160 mm để hạn chế mài mòn dao.

Vai trò của việc bổ sung mật rỉ đường trong quy trình đóng túi ủ chân không là gì?

Mật rỉ đường đóng vai trò là cơ chất carbohydrate hòa tan bổ sung, cung cấp nguồn năng lượng tức thời cho vi khuẩn lên men lactic hoạt động mạnh trong 48 giờ đầu. Lượng bổ sung tiêu chuẩn 300 cc cho mỗi bao 25 kg giúp đẩy nhanh tốc độ hạ pH xuống dưới 4,0, đặc biệt quan trọng đối với cây ngô đã thu hoạch bắp có hàm lượng đường tự nhiên thấp.

Chi phí điện năng riêng 1,92 kWh/tấn của máy MTC - 12 có ý nghĩa kinh tế như thế nào?

Mức tiêu hao điện 1,92 kWh/tấn giúp tiết kiệm khoảng 30% chi phí năng lượng so với các máy thái nghiền liên hợp cùng công suất (thường tiêu tốn từ 2,8 đến 3,5 kWh/tấn). Đối với một nhà máy chế biến quy mô 50 tấn/ngày, việc giảm suất tiêu hao điện giúp tiết kiệm hàng chục triệu đồng chi phí vận hành mỗi tháng.

Kết luận

Luận văn đã giải quyết trọn vẹn bài toán khoa học và thực tiễn trong công nghệ cơ giới hóa chế biến thức ăn chăn nuôi:

  • Xác lập cơ sở lý thuyết động lực học cắt thái hoàn chỉnh cho cụm đĩa 12 dao thẳng, mở ra hướng thiết kế máy thái năng suất cao không cần qua khâu băm nghiền phụ trợ.
  • Xây dựng thành công mô hình toán học thực nghiệm bậc II mô tả chính xác sự phụ thuộc của độ không đồng nhất kích thước và suất tiêu hao điện năng vào 4 yếu tố công nghệ cốt lõi.
  • Xác định chính xác bộ thông số vận hành tối ưu: tỷ số truyền $i = 1,31$, chiều dài lò xo nén 159,5 mm, tốc độ đĩa dao 456 vòng/phút và lượng cấp liệu 122 kg/phút.
  • Đạt năng suất vận hành thực tế trên 6 tấn/giờ với tỷ lệ đoạn thái đạt chuẩn dưới 15 mm chiếm trên 95% và suất tiêu hao điện năng chỉ 1,92 kWh/tấn.
  • Cung cấp giải pháp công nghệ hoàn chỉnh từ khâu thái nhỏ, nén ép tách nước đến đóng gói túi ủ hút chân không 25 kg phục vụ nội tiêu và xuất khẩu.

Các doanh nghiệp và cơ sở chăn nuôi quan tâm đến quy trình chế biến thức ăn ủ chua xuất khẩu nên tiếp cận toàn văn luận văn để áp dụng ngay các thông số kỹ thuật chuẩn xác vào dây chuyền sản xuất thực tế.
