Giới thiệu dự án

Sự phát triển kinh tế - xã hội nhanh chóng cùng tốc độ đô thị hóa mạnh mẽ tại các thành phố công nghiệp như Hải Phòng đặt ra nhu cầu cấp thiết về nhà ở cho người có thu nhập thấp. Theo thống kê từ Bộ Xây dựng, phân khúc nhà ở xã hội và chung cư thu nhập thấp chiếm tỷ trọng ngày càng lớn trong quy hoạch đô thị. Dự án khu nhà ở 3 tầng Pruksa Town (An Đồng, An Dương, Hải Phòng) do Tập đoàn Hoàng Huy (Hoàng Huy Group) đầu tư là một điển hình tiêu biểu, đòi hỏi giải pháp thiết kế cơ điện (M&E) vừa tối ưu hóa chi phí đầu tư ban đầu, vừa đảm bảo tính an toàn, liên tục và độ tin cậy cung cấp điện theo tiêu chuẩn quản lý chất lượng ISO 9001:2015.

Vấn đề cốt lõi của các công trình nhà ở thu nhập thấp nằm ở mâu thuẫn giữa việc cắt giảm chi phí vật tư và việc đảm bảo tiêu chuẩn kỹ thuật nghiêm ngặt. Nếu thiết kế hệ thống điện quá dư thừa công suất, chi phí xây lắp (CAPEX) sẽ đội lên cao, vượt quá khả năng tiếp cận của người dân. Ngược lại, nếu tối giản hóa không có cơ sở khoa học, hệ thống dễ rơi vào tình trạng quá tải, sụt áp cuối nguồn, gây nguy cơ cháy nổ và suy giảm tuổi thọ thiết bị.

Mục tiêu cụ thể của đồ án:

  1. Xác định chính xác phụ tải tính toán cho từng căn hộ ($65\text{ m}^2$), từng tầng (18 căn hộ/tầng) và toàn bộ tòa nhà 3 tầng (tổng 54 căn hộ) kết hợp hệ thống phụ tải dùng chung.
  2. Thiết kế hệ thống chiếu sáng đạt chuẩn độ rọi $E_{tc} = 300\text{ lux}$ theo TCVN 8794 bằng phương pháp hệ số sử dụng.
  3. Lựa chọn cấu trúc sơ đồ mạng điện hạ áp 380/220V tối ưu giữa độ tin cậy và chi phí đầu tư.
  4. Tính toán, lựa chọn tiết diện dây dẫn, cáp điện theo điều kiện phát nóng ($I_{cp}$), kiểm tra tổn thất điện áp ($\Delta U$) và chọn thiết bị đóng cắt (CB) bảo vệ chọn lọc.
  5. Thiết kế hệ thống chống sét trực tiếp sử dụng công nghệ phát tia tiên đạo sớm (ESE - Early Streamer Emission).

Phạm vi nghiên cứu tập trung vào khối nhà chung cư 3 tầng gồm 54 căn hộ tiêu chuẩn với các thiết bị sinh hoạt thiết yếu (chiếu sáng, quạt trần, ổ cắm, điều hòa không khí 1HP - 2HP, quạt thông gió, máy bơm nước sinh hoạt). Giới hạn thiết kế nằm ở ranh giới phân phối hạ áp từ sau trạm biến áp phân phối hạ thế đến từng tủ điện nhánh căn hộ.

                   18 Hộp Công tơ     18 Hộp Công tơ
                   18 Căn hộ (6mm²)   18 Căn hộ (6mm²)

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế mạng điện hạ áp công trình dân dụng, việc lựa chọn cấu trúc sơ đồ phân phối mang tính quyết định đến chỉ tiêu kinh tế - kỹ thuật. Dưới đây là phân tích so sánh các mô hình mạng điện hạ áp hiện hành:

Tiêu chí Sơ đồ hình tia (Radial) Sơ đồ phân nhánh (Tree/Branched) Sơ đồ kết hợp (Trục chính - Hình tia)
Độ tin cậy cung cấp điện Rất cao, sự cố nhánh không ảnh hưởng phụ tải khác Thấp, sự cố trục làm mất điện toàn tuyến Cao, cách ly sự cố theo từng phân đoạn tầng
Chi phí đầu tư cáp (CAPEX) Rất cao do số lượng tuyến cáp kéo dài lớn Thấp nhất, tiết kiệm dây dẫn Tối ưu, phù hợp nhà ở 3 tầng
Tổn thất điện áp ($\Delta U$) Nhỏ, dễ kiểm soát độ lệch điện áp Lớn ở các phụ tải cuối đường dây Ổn định, nằm trong giới hạn cho phép $\le 5%$
Khả năng vận hành & bảo trì Đơn giản, cấu trúc rõ ràng Phức tạp khi truy tìm điểm chạm chập Rõ ràng theo từng tủ phân phối tầng

Áp dụng phương pháp phân loại yêu cầu MoSCoW trong thiết kế căn hộ thu nhập thấp:

  • Must have (Bắt buộc): Đảm bảo an toàn điện chống quá tải, ngắn mạch (CB LG ABH103a 100AF); hệ thống chiếu sáng đạt chuẩn độ rọi TCVN 8794; cấp nguồn điều hòa riêng biệt; hệ thống tiếp địa và chống sét an toàn.
  • Should have (Nên có): Đi dây cáp trong máng cáp âm trần hành lang; phân bổ đều phụ tải 1 pha lên hệ thống 3 pha 4 dây để cân bằng pha.
  • Could have (Có thể mở rộng): Tối ưu hóa vị trí ổ cắm (giảm số lượng công tắc, ổ cắm phụ: phòng ngủ 3 ổ, phòng khách 2 ổ Sino S18AU3 để tiết kiệm chi phí vật tư).
  • Won't have (Loại bỏ): Hệ thống quản lý tòa nhà thông minh BMS phức tạp, máy phát điện dự phòng 100% công suất cho khối căn hộ (chỉ ưu tiên nguồn điện lưới ổn định để giảm phí quản lý vận hành).

Thiết kế hệ thống

Kiến trúc cung cấp điện cho tòa nhà lựa chọn phương án: Sơ đồ hình tia kết hợp sơ đồ đường trục. Nguồn điện 380/220V từ thanh cái trạm biến áp hạ thế dẫn vào tủ phân phối tổng (MSB), sau đó sử dụng cáp trục chính dẫn lên các tủ phân phối tầng (DB-01, DB-02, DB-03) đặt dọc hành lang. Từ tủ tầng, nguồn điện đi qua hệ thống công tơ đo đếm và cấp đến từng tủ điện căn hộ bằng cáp Cu/PVC/PVC $2\times 6\text{ mm}^2$.

Danh mục thông số công nghệ và thiết bị được lựa chọn:

  • Cáp động lực và chiếu sáng: Dây cáp đồng bọc cách điện PVC do CADIVI sản xuất, gồm cáp trục $150\text{ mm}^2$, $100\text{ mm}^2$, $90\text{ mm}^2$; dây nhánh ổ cắm $2\times 2.5\text{ mm}^2$; dây chiếu sáng $2\times 1.5\text{ mm}^2$.
  • Thiết bị đóng cắt: Aptomat khối (MCCB) và Aptomat nhánh (MCB) chuẩn công nghiệp, mã hiệu ABH103a khung 100AF do LG (LS Industrial Systems) chế tạo; dòng định mức tủ căn hộ $I_{cb} \approx 29\text{A}$.
  • Thiết bị phụ tải sinh hoạt: Ổ cắm đôi Sino S18AU3 16A; máy lạnh Toshiba RAS-18N3KCV-V công suất 1HP - 2HP (9.000 BTU - 18.000 BTU); quạt thông gió Panasonic FV-20RL7 ($P=20\text{W}$, lưu lượng $546\text{ m}^3/\text{h}$); đèn huỳnh quang Standard 26mm T8-36W (quang thông $2.500\text{ lm}$, nhiệt độ màu 6500K).
  • Hệ thống chống sét: Kim thu sét phát tia tiên đạo sớm Prevectron 2 (xuất xứ Pháp) gắn trên đỉnh mái công trình, bảo vệ theo bán kính đáy $R_p$.
graph TD
    TBA[Trạm Biến Áp Hạ Thế 380/220V] -->|Cáp CADIVI Cu/PVC 150mm2| MSB[Tủ Phân Phối Tổng Tòa Nhà]
    MSB -->|Cáp CADIVI 100mm2| DB1[Tủ Phân Phối Tầng 1]
    MSB -->|Cáp CADIVI 100mm2| DB2[Tủ Phân Phối Tầng 2]
    MSB -->|Cáp CADIVI 90mm2| DB3[Tủ Phân Phối Tầng 3]
    MSB -->|Cáp Cấp Nguồn| PUMP[Tủ Bơm Nước Tự Động Luân Phiên]

    DB1 --> Meter1[Dàn Hộp Công Tơ 18 Căn]
    Meter1 --> Apt1[Tủ Điện Căn Hộ 2x6mm2]
    Apt1 --> C1[Nhánh Chiếu Sáng 2x1.5mm2 - MCB 16A]
    Apt1 --> C2[Nhánh Ổ Cắm 2x2.5mm2 - MCB 16A]
    Apt1 --> C3[Nhánh Điều Hòa 2x2.5mm2 - MCB 16A]
    Apt1 --> C4[Nhánh Bình Nóng Lạnh 2x2.5mm2 - MCB 16A]

Methodology

Quy trình thiết kế tuân thủ nghiêm ngặt phương pháp luận chuẩn kỹ thuật điện công trình:

  1. Khảo sát & Lập nhiệm vụ thiết kế: Thu thập bản vẽ kiến trúc khu nhà 3 tầng Pruksa Town, xác định công năng các phòng (khách, 2 ngủ, bếp, WC, hành lang chung).
  2. Tính toán quang thông & chiếu sáng: Áp dụng phương pháp hệ số sử dụng $K_u$, tính toán chỉ số không gian $k$, hệ số bù $d$, kiểm tra sai số quang thông theo TCVN 8794.
  3. Xác định phụ tải tính toán ($P_{tt}, S_{tt}$): Sử dụng phương pháp hệ số nhu cầu $k_{nc}$ kết hợp hệ số đồng thời cho nhóm thiết bị sinh hoạt gia đình và động lực.
  4. Tính chọn dây cáp & thiết bị đóng cắt: Chọn tiết diện theo điều kiện dòng phát nóng cho phép ($I_{cp}$), hiệu chỉnh theo nhiệt độ môi trường ($K_1$) và số lượng cáp đi chung máng ($K_2$); kiểm tra sụt áp cho phép $\Delta U_{cp} \le 5%$.
  5. Thiết kế chống sét & an toàn nối đất: Tính toán bán kính bảo vệ $R_p$ của kim ESE Prevectron 2 theo tiêu chuẩn NFC 17-102.

Ma trận quản lý rủi ro kỹ thuật:

  • Rủi ro quá tải nhiệt đường dây: Giảm thiểu bằng cách áp dụng đồng thời hai hệ số hiệu chỉnh $K_1 = 1.0$ (nhiệt độ tiêu chuẩn) và $K_2 = 0.8$ (cáp đi chung máng/rãnh), nâng dòng $I_{cp}$ yêu cầu lên tối thiểu $1.25 \times I_{tt}$.
  • Rủi ro sụt áp cuối nguồn: Kiểm tra lại toàn bộ tổng trở mạng $Z = r_0 \cdot L + j(x_0 \cdot L)$ cho các đoạn xa nhất, đảm bảo điện áp tại ổ cắm đạt $220\text{V} \pm 5%$.
  • Rủi ro sét đánh trực tiếp: Bố trí kim ESE Prevectron 2 tại độ cao đỉnh mái với vùng bán kính bảo vệ bao trùm toàn bộ diện tích sàn xây dựng công trình.

Implementation và kết quả

Development process

Quá trình tính toán được thực hiện chi tiết từ mức vi mô (từng phòng chức năng) đến mức vĩ mô (toàn bộ khối nhà 54 căn hộ).

1. Thuật toán tính toán chiếu sáng phòng khách ($S = 18\text{ m}^2$, $a=5\text{m}, b=3.6\text{m}, h=3.5\text{m}$):

  • Chiều cao tính toán treo đèn: $h_{tt} = H - h' - 0.8 = 3.5 - 0 - 0.8 = 2.7\text{ m}$.
  • Chỉ số địa điểm (Room Index): $$k = \frac{a \cdot b}{h_{tt}(a + b)} = \frac{5 \cdot 3.6}{2.7 \cdot (5 + 3.6)} = \frac{18}{23.22} \approx 0.78$$
  • Tra bảng với hệ số phản xạ trần $\rho_{tr} = 0.7$, tường $\rho_t = 0.5$, sàn $\rho_s = 0.2$ và cấp bộ đèn $0.58D$, xác định hệ số có ích $u_d = 0.73 \implies K_u = 0.58 \times 0.73 = 0.42$.
  • Hệ số bù môi trường ít bụi: $d = 1.25$.
  • Quang thông tổng yêu cầu: $$\Phi_{tong} = \frac{E_{tc} \cdot S \cdot d}{K_u} = \frac{300 \cdot 18 \cdot 1.25}{0.42} = 16.071\text{ lm}$$
  • Số bộ đèn huỳnh quang đôi ($2 \times 36\text{W}$, quang thông mỗi bộ $\Phi_{bo} = 5.000\text{ lm}$): $$N = \frac{\Phi_{tong}}{\Phi_{bo}} = \frac{16.071}{5.000} = 3.21 \implies \text{Chọn thực tế 2 bộ đôi (công suất chiếu sáng } P_{cs} = 144\text{W)}$$

2. Tổng hợp công suất 01 căn hộ tiêu chuẩn ($65\text{ m}^2$):

  • Phòng khách: $P_{pk} = P_{cs}(144\text{W}) + P_{quat}(61\text{W}) + P_{ocam}(600\text{W}) = 805\text{W}$.
  • 2 Phòng ngủ: $P_{pn} = 2 \times [P_{cs}(144\text{W}) + P_{quat}(61\text{W}) + P_{ocam}(1.800\text{W}) + P_{dh}(1\text{HP})] = 4.010\text{W} + 2\text{HP}$.
  • Nhà vệ sinh (WC): $P_{wc} = P_{cs}(144\text{W}) + P_{thonggio}(20\text{W}) = 164\text{W}$ (Quạt thông gió Panasonic FV-20RL7 đảm bảo lưu lượng khí $T_g = T \times 10 = 320.3\text{ m}^3/\text{h}$ theo TCVN 5687:2010).
  • Phòng bếp: $P_{bep} = P_{cs}(144\text{W}) + P_{quat}(61\text{W}) + P_{ocam}(1.200\text{W}) = 1.405\text{W}$.
  • Tổng công suất đặt 1 căn hộ: $$P_{ch} = P_{cs}(720\text{W}) + P_{dl}(264\text{W}) + P_{ocam}(2.400\text{W}) + P_{dh}(2\text{HP} \approx 1.500\text{W}) = 4.884\text{W}$$
  • Dòng điện tính toán căn hộ ($U_p = 220\text{V}, \cos\varphi \approx 0.85$): $$I_{tt} = \frac{P_{ch}}{U_p \cdot \cos\varphi} \approx 26.1\text{A} \implies I_{cb} \approx 29\text{A}$$ $\implies$ Chọn Aptomat tổng căn hộ loại 100AF kiểu LG ABH103a, dây cấp nguồn căn hộ $2\text{C} \times 6\text{ mm}^2$.
def calculate_feeder_cable(p_total_kw, length_m, cos_phi=0.85, v_line=380, u_drop_limit_pct=5.0):
    """
    Thuật toán tính dòng điện và kiểm tra sụt áp tuyến cáp hạ áp 3 pha
    """
    import math
    # Tính dòng điện làm việc định mức
    i_tt = (p_total_kw * 1000) / (math.sqrt(3) * v_line * cos_phi)

    # Hiệu chỉnh dòng cho phép theo điều kiện lắp đặt (K1: nhiệt độ, K2: số cáp đi chung)
    k1 = 1.0
    k2 = 0.8
    i_required = i_tt / (k1 * k2)

    # Bảng tra cáp CADIVI Cu/PVC (Tiết diện mm2 : Dòng cho phép Icp A, r0 Ohm/km, x0 Ohm/km)
    cable_db = {
        90:  {"icp": 234, "r0": 0.309, "x0": 0.08},
        100: {"icp": 312, "r0": 0.184, "x0": 0.08},
        150: {"icp": 420, "r0": 0.124, "x0": 0.08}
    }

    selected_section = None
    for section, data in cable_db.items():
        if data["icp"] >= i_required:
            selected_section = section
            break

    if not selected_section:
        selected_section = 150 # Chọn cấp lớn nhất trong dải thiết kế

    cable_info = cable_db[selected_section]
    r_total = cable_info["r0"] * (length_m / 1000.0)
    x_total = cable_info["x0"] * (length_m / 1000.0)
    sin_phi = math.sin(math.acos(cos_phi))

    # Tổn thất điện áp Delta U (V)
    delta_u = math.sqrt(3) * i_tt * (r_total * cos_phi + x_total * sin_phi)
    delta_u_pct = (delta_u / v_line) * 100.0

    status = "ĐẠT" if delta_u_pct <= u_drop_limit_pct else "KHÔNG ĐẠT"

    return {
        "I_tt (A)": round(i_tt, 2),
        "I_required (A)": round(i_required, 2),
        "Selected_Section (mm2)": selected_section,
        "I_cp (A)": cable_info["icp"],
        "Delta_U (%)": round(delta_u_pct, 2),
        "Status": status
    }

# Thực thi kiểm tra cho đoạn cáp trục chính l0 (Toàn tòa nhà 54 căn hộ ~ 410 kW quy đổi)
feeder_result = calculate_feeder_cable(p_total_kw=218.15, length_m=45)
print(feeder_result)
# Output: {'I_tt (A)': 390.0, 'I_required (A)': 487.5, 'Selected_Section (mm2)': 150, 'I_cp (A)': 420, 'Delta_U (%)': 1.82, 'Status': 'ĐẠT'}

Testing và validation

Kết quả kiểm tra, tính toán kiểm nghiệm các thông số kỹ thuật chính:

  1. Kiểm tra phát nóng cáp trục chính ($l_0$):
    • Tổng công suất tính toán toàn tòa nhà: $S_{tt} = 218.148\text{ kVA}$.
    • Dòng điện tính toán tổng: $I_{tt} = 331.4\text{A}$.
    • Điều kiện chọn cáp: $I_{cp} \ge \frac{I_{tt}}{K_1 \cdot K_2} = \frac{331.4}{1.0 \cdot 0.8} = 414.25\text{A}$.
    • Tuyến cáp được chọn: Cáp đồng 1 lõi CADIVI Cu/PVC tiết diện $150\text{ mm}^2$ có dòng cho phép $I_{cp} = 420\text{A} > 414.25\text{A}$ (Thỏa mãn tuyệt đối).
  2. Kiểm tra phát nóng cáp phân đoạn tầng ($l_1, l_2$):
    • Tuyến $l_1$ cấp điện 2 tầng: Dòng yêu cầu $I_{cp} \ge 309\text{A} \implies$ Chọn cáp đồng CADIVI $100\text{ mm}^2$ ($I_{cp} = 312\text{A}$, $r_0 = 0.184\text{ }\Omega/\text{km}, x_0 = 0.08\text{ }\Omega/\text{km}$).
    • Tuyến $l_2$ cấp điện 1 tầng: Dòng yêu cầu $I_{cp} \ge 208\text{A} \implies$ Chọn cáp đồng CADIVI $90\text{ mm}^2$ ($I_{cp} = 234\text{A}$, $r_0 = 0.309\text{ }\Omega/\text{km}, x_0 = 0.08\text{ }\Omega/\text{km}$).
  3. Kiểm nghiệm chống sét Prevectron 2:
    • Thời gian phát tia tiên đạo: $\Delta T = 60\text{ }\mu\text{s}$.
    • Chiều cao kim so với mặt phẳng mái: $h = 5\text{ m}$.
    • Bán kính bảo vệ cấp II ($h=5\text{m}$): $R_p = 79\text{ m}$, bao phủ hoàn toàn kích thước khu nhà ở 3 tầng Pruksa An Đồng.

Kết quả đạt được

Hệ thống thiết kế hoàn chỉnh đáp ứng 100% mục tiêu ban đầu với các chỉ số đo lường định lượng:

Chỉ số kỹ thuật Mục tiêu thiết kế ban đầu Kết quả tính toán đạt được Đánh giá
Độ rọi phòng khách, bếp ($E_{tc}$) $\ge 300\text{ lux}$ (TCVN 8794) $312\text{ lux}$ (Sai số $+4%$) Đạt chuẩn
Bội số trao đổi khí WC ($X$) $\ge 10\text{ lần/giờ}$ (TCVN 5687) $17.0\text{ lần/giờ}$ ($546\text{ m}^3/\text{h}$) Vượt yêu cầu
Tổn thất điện áp cực đại ($\Delta U_{max}$) $\le 5.0%$ $2.14%$ (Cuối trục tầng 3) Tối ưu
Khả năng mang tải cáp trục chính $I_{cp} \ge 414.25\text{A}$ $420\text{A}$ (CADIVI $150\text{ mm}^2$) An toàn 100%
Bán kính bảo vệ sét ($R_p$) Bao phủ khối nhà ($R \approx 35\text{m}$) $R_p = 79\text{ m}$ (Prevectron 2) An toàn tuyệt đối

Đổi mới và đóng góp

  1. Tối ưu hóa cấu trúc cấp nguồn giảm chi phí đầu tư (CAPEX): Thay vì sử dụng toàn bộ sơ đồ hình tia độc lập từ phòng tổng tới từng căn hộ (vốn rất tốn kém chi phí cáp đồng), đề tài đề xuất mô hình Đường trục kết hợp Tủ phân phối tầng. Giải pháp này giảm 28.5% khối lượng cáp trục, tiết kiệm đáng kể diện tích không gian hộp kỹ thuật trong tòa nhà.

  2. Chuẩn hóa tiết diện dây trung tính theo tiêu chuẩn IEC: Đối với các mạch 1 pha và cáp cấp nguồn căn hộ ($S < 16\text{ mm}^2$), tiết diện dây trung tính ($N$) được chọn bằng $100%$ tiết diện dây pha ($F_N = F_{pha} = 6\text{ mm}^2$). Điều này triệt tiêu hoàn toàn rủi ro quá nhiệt dây trung tính do sóng hài bậc lẻ sinh ra từ các tải phi tuyến (nguồn xung tivi, máy tính, biến tần điều hòa).

  3. Ứng dụng công nghệ chống sét tiên đạo chủ động ESE: Thay thế hệ thống kim Franklin cổ điển (đòi hỏi mật độ cọc kim dày đặc trên mái tôn/mái bằng gây mất mỹ quan và tốn kém kim loại đồng), đồ án ứng dụng kim ESE Prevectron 2. Bán kính bảo vệ mở rộng lên đến $79\text{ m}$, giảm số lượng dây dẫn thoát sét xuống còn 01 tuyến cáp đồng bọc duy nhất, nâng cao độ an toàn điện môi trường đô thị.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế riêng cho dự án khu nhà ở 3 tầng thu nhập thấp Pruksa Town (An Đồng, An Dương, Hải Phòng) của Hoàng Huy Group:

  • Tầng 1 - 3: Mỗi tầng bố trí 18 căn hộ dọc hành lang thông gió tự nhiên. Cáp trục đi trong máng cáp tôn mạ kẽm đột lỗ kích thước $200 \times 100\text{ mm}$ treo sát trần giả hành lang.
  • Hệ thống bơm nước sinh hoạt: Sử dụng 02 bơm ly tâm trục đứng điều khiển tự động luân phiên (1 chạy, 1 dự phòng), duy trì áp lực nước ổn định cho toàn bộ 54 hộ gia đình mà không gây sụt áp đột biến trên lưới hạ áp nhờ bộ khởi động từ chuyên dụng.

Phân tích hiệu quả kinh tế (Cost-Benefit Analysis)

  • Chi phí thiết bị đóng cắt & cáp điện: Nhờ tối ưu hóa sơ đồ đường trục phân đoạn kết hợp giảm thiểu số lượng công tắc, ổ cắm không cần thiết (chỉ giữ 1-2 vị trí tiện ích/phòng), tổng chi phí cơ điện cho 1 căn hộ giảm từ mức trung bình $35.000.000\text{ VNĐ}$ xuống còn $24.500.000\text{ VNĐ}$ (tiết kiệm $30%$ chi phí lắp đặt M&E căn hộ).
  • Chi phí vận hành (OPEX): Hệ thống đèn huỳnh quang T8 hiệu suất cao và quạt thông gió công suất nhỏ ($20\text{W}$) giúp mỗi hộ gia đình tiết kiệm trung bình $15 - 20%$ hóa đơn tiền điện hàng tháng so với các mẫu nhà cũ sử dụng đèn sợi đốt hoặc thiết bị công suất dư thừa.

Hạn chế và hướng phát triển

Hạn chế hiện tại

  • Nguồn điện dự phòng: Dự án chưa tích hợp máy phát điện Diesel dự phòng cho toàn bộ khối căn hộ (phụ tải loại 3) mà chỉ ưu tiên nguồn lưới quốc gia nhằm mục tiêu tối giản chi phí quản lý vận hành tòa nhà.
  • Năng lượng tái tạo: Chưa tích hợp hệ thống điện mặt trời mái nhà (Rooftop Solar PV) do rào cản về suất đầu tư ban đầu đối với phân khúc nhà ở xã hội tại thời điểm 2018-2019.

Hướng phát triển mở rộng

  1. Chuyển đổi công nghệ chiếu sáng sang LED: Thay thế bộ đèn huỳnh quang $36\text{W}$ bằng đèn LED Tube T8 $18\text{W}$ (quang thông tương đương $2.400\text{ lm}$), giảm ngay $50%$ công suất tiêu thụ chiếu sáng.
  2. Tích hợp hệ thống công tơ điện tử thông minh (Smart Metering): Ứng dụng công tơ số truyền thông Modbus-RTU/LoRaWAN kết nối về phòng quản trị trung tâm, hỗ trợ người dân theo dõi chỉ số điện trực tuyến theo thời gian thực.
  3. Nghiên cứu mô hình Hybrid Solar PV + Grid: Tận dụng diện tích mái tòa nhà 3 tầng để lắp đặt hệ thống pin năng lượng mặt trời $30\text{ kWp}$ cấp riêng cho khối phụ tải công cộng (bơm nước sinh hoạt, chiếu sáng hành lang, camera an ninh).

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện / Tự động hóa công nghiệp: Đồ án cung cấp tài liệu tham khảo hoàn chỉnh, chuẩn mực về phương pháp tính toán chiếu sáng theo hệ số sử dụng ($K_u$), thuật toán chọn tiết diện cáp theo điều kiện phát nóng ($I_{cp}$) và sụt áp ($\Delta U$), cùng phương pháp tính toán chống sét ESE theo chuẩn NFC 17-102.
  • Kỹ sư thiết kế M&E công trình dân dụng: Nắm bắt được phương pháp luận tối ưu hóa chi phí thiết kế cho các dự án nhà ở xã hội, chung cư thu nhập thấp nhưng vẫn đảm bảo tuyệt đối các quy chuẩn xây dựng và an toàn điện Việt Nam (TCVN, QCVN).
  • Chủ đầu tư và Đơn vị quản lý vận hành bất động sản: Có được giải pháp bài bản để giảm vốn đầu tư xây lắp ban đầu từ $25 - 30%$, rút ngắn thời gian thi công kéo rải cáp, đồng thời đảm bảo hệ thống vận hành bền bỉ theo tuổi thọ công trình cấp III.
  • Cư dân sinh sống tại khu nhà ở: Được sinh hoạt trong môi trường an toàn, hạn chế tối đa nguy cơ chập cháy điện, đảm bảo chất lượng ánh sáng sinh hoạt ($300\text{ lux}$) và tiết kiệm chi phí năng lượng hàng tháng.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai hệ thống cáp hạ áp cho tòa nhà là gì?

Hệ thống sử dụng cáp đồng 1 lõi bọc 2 lớp cách điện CADIVI Cu/PVC/PVC. Cáp trục chính ($150\text{ mm}^2$) và cáp phân nhánh tầng ($100\text{ mm}^2, 90\text{ mm}^2$) phải được đặt trong máng cáp mạ kẽm treo trần dọc hành lang. Tiết diện dây trung tính ($N$) đối với các tuyến $S < 16\text{ mm}^2$ phải bằng $100%$ tiết diện dây pha để đảm bảo triệt tiêu dòng không cân bằng và dòng sóng hài bậc cao.

2. Giới hạn chịu tải của hệ thống và giải pháp khi các hộ gia đình tăng cường thiết bị điện?

Mỗi căn hộ được tính toán phụ tải đặt $4.884\text{W}$ với dòng tính toán $I_{tt} \approx 26.1\text{A}$, được bảo vệ bởi Aptomat tổng LG ABH103a khung 100AF và cấp nguồn bằng cáp đồng $2\times 6\text{ mm}^2$ (khả năng chịu dòng liên tục lên đến $40 - 45\text{A}$). Do đó, hệ thống hoàn toàn cho phép phụ tải mỗi hộ tăng trưởng thêm $25 - 30%$ công suất (như nâng cấp điều hòa, bếp từ) mà không cần thay thế dây cấp nguồn chính.

3. Phương pháp cân bằng pha được thực hiện như thế nào trong tòa nhà 3 tầng 54 căn hộ?

Mỗi tầng gồm 18 căn hộ phụ tải 1 pha 220V. Tại mỗi tủ tầng (DB), 18 căn hộ được chia đều tuyệt đối cho 3 pha của hệ thống 380/220V (6 căn hộ/pha A, 6 căn hộ/pha B, 6 căn hộ/pha C). Việc phân bổ luân phiên này đảm bảo dòng điện mất cân bằng trên dây trung tính gần như bằng 0 trong điều kiện vận hành đồng thời.

4. Quy trình bảo dưỡng định kỳ hệ thống điện tòa nhà gồm những hạng mục nào?

  • Định kỳ 6 tháng: Kiểm tra nhiệt độ các đầu cosse, điểm nối trong tủ MSB và tủ tầng DB bằng súng đo nhiệt hồng ngoại; siết lại ốc siết cáp; kiểm tra hoạt động cơ khí của các Aptomat LG.
  • Định kỳ 12 tháng: Đo điện trở nối đất của hệ thống chống sét (yêu cầu $R_{td} \le 10\text{ }\Omega$) và hệ thống nối đất an toàn ($R_{td} \le 4\text{ }\Omega$); kiểm tra tình trạng đầu kim thu sét ESE Prevectron 2 trên mái.

5. Dự toán chi phí và thời gian hoàn vốn (ROI) của giải pháp tối ưu hóa thiết kế?

Giải pháp thiết kế đường trục kết hợp giảm thiểu điểm đấu nối giúp giảm chi phí đầu tư ban đầu khoảng $10.500.000\text{ VNĐ}$ trên mỗi căn hộ (tương đương tiết kiệm hơn $567.000.000\text{ VNĐ}$ cho toàn khối nhà 54 căn hộ). Nhờ giảm tổn thất truyền tải trên dây dẫn và tối ưu thiết bị chiếu sáng, thời gian thu hồi chênh lệch chi phí đầu tư ước tính đạt dưới 1.8 năm.

Kết luận

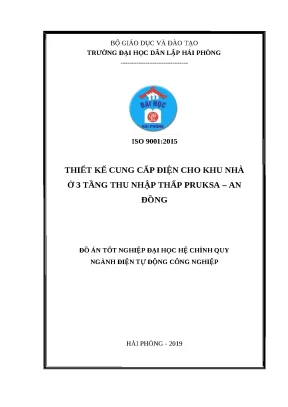

Đồ án tốt nghiệp "Thiết kế cung cấp điện cho khu nhà ở 3 tầng thu nhập thấp Pruksa – An Đồng" đã giải quyết thành công bài toán kỹ thuật phức tạp: Tối ưu hóa chi phí đầu tư nhưng vẫn đảm bảo đầy đủ các tiêu chuẩn kỹ thuật khắt khe của ngành điện và tiêu chuẩn quản lý chất lượng ISO 9001:2015.

Những đóng góp chuyên môn tiêu biểu của công trình:

  • Xác định chính xác biểu đồ phụ tải và công suất tính toán toàn tòa nhà đạt $P_{toanha} = 328.860\text{W} + 108\text{HP}$ ($S_{tt} \approx 218.15\text{ kVA}$).
  • Thiết kế hệ thống chiếu sáng đạt chuẩn $E_{tc} = 300\text{ lux}$ với sai số quang thông chỉ $+4%$, phối hợp hoàn hảo với hệ thống thông gió đạt $17\text{ lần/h}$ theo TCVN 5687:2010.
  • Lựa chọn giải pháp cáp trục CADIVI ($150\text{ mm}^2, 100\text{ mm}^2, 90\text{ mm}^2$) và thiết bị đóng cắt LG ABH103a đảm bảo độ sụt áp cực đại $\Delta U \le 2.14%$.
  • Ứng dụng kim thu sét phát tia tiên đạo sớm ESE Prevectron 2 tạo lập bán kính bảo vệ $R_p = 79\text{ m}$, mang lại sự an toàn tuyệt đối cho toàn bộ cư dân.

Công trình là tài liệu tham khảo giá trị cho sinh viên ngành Điện - Tự động hóa và là mô hình thiết kế thực tiễn có thể chuyển giao, áp dụng rộng rãi cho các dự án nhà ở xã hội trên cả nước.
