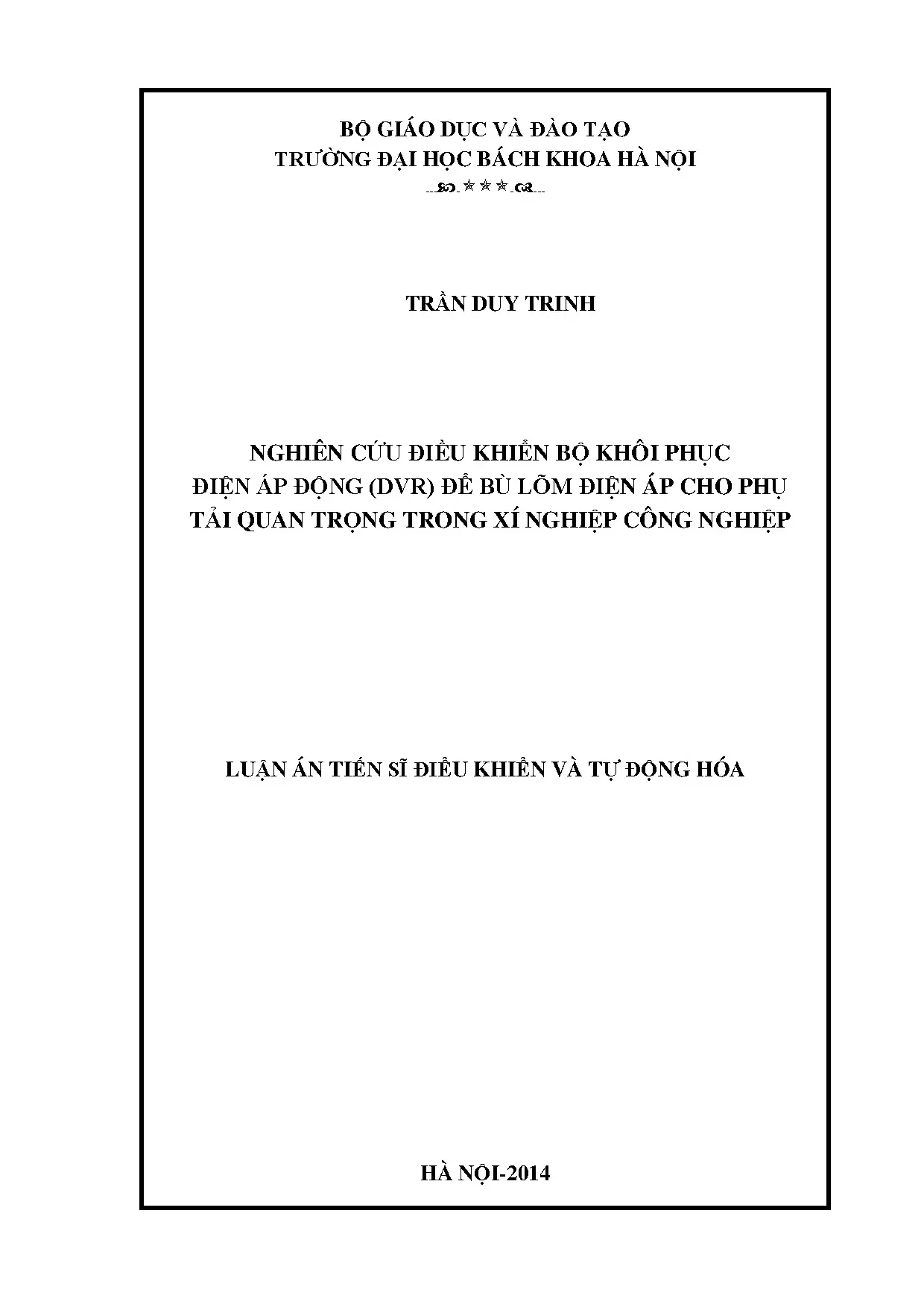

Tổng quan luận án

Tính cấp thiết và khoảng trống nghiên cứu

Trong hệ thống điện hiện đại, việc ứng dụng các thiết bị bán dẫn công suất lớn và tự động hóa cao ngày càng phổ biến trong các xí nghiệp công nghiệp. Tuy nhiên, các thiết bị nhạy cảm như bộ biến đổi tần số, hệ thống điều khiển vi xử lý, máy vi tính và robot công nghiệp rất dễ bị gián đoạn hoạt động trước các biến cố điện áp. Trong các loại nhiễu loạn chất lượng điện năng theo các tiêu chuẩn quốc tế (như IEEE 1159-1995, IEC 61000, EN 50160), hiện tượng lõm điện áp (voltage sag/dip) là sự cố xảy ra với tần suất cao nhất (chiếm tới hơn 60–80% các biến cố nguồn). Lõm điện áp được định nghĩa là sự sụt giảm tức thời giá trị điện áp hiệu dụng (RMS) xuống khoảng 10% đến 90% so với định mức, kéo dài từ nửa chu kỳ lưới (0,01 giây) đến dưới 60 giây.

Mặc dù diễn ra trong thời gian rất ngắn, lõm điện áp có thể làm dừng các biến tần điều khiển động cơ then chốt, ngắt quãng dây chuyền sản xuất liên tục (như trong nhà máy xi măng, cán thép, hóa chất), dẫn đến thiệt hại kinh tế nghiêm trọng do thời gian tái khởi động kéo dài. Các giải pháp truyền thống bộc lộ nhiều hạn chế: cải tạo hệ thống điện phân phối đòi hỏi chi phí đầu tư lớn và nằm ngoài tầm quản lý của doanh nghiệp; giải pháp nguồn liên tục (UPS) công suất lớn quá đắt đỏ và tổn thất vận hành cao vì phải gánh toàn bộ công suất tải; các thiết bị cơ điện như bộ máy phát - động cơ bánh đà cồng kềnh, ồn và bảo trì phức tạp.

Bộ khôi phục điện áp động (Dynamic Voltage Restorer - DVR) nối tiếp giữa nguồn và tải là giải pháp kinh tế và kỹ thuật phù hợp. Tuy nhiên, các nghiên cứu trước đây về DVR chủ yếu tập trung vào các dạng lõm điện áp cân bằng, điều khiển một mạch vòng trên hệ tọa độ quay $dq$ chỉ xét thành phần thứ tự thuận, hoặc điều khiển vô hướng từng pha độc lập với độ chính xác và tốc độ tác động chưa đáp ứng yêu cầu khi xảy ra lõm không cân bằng (kèm theo hiện tượng nhảy góc pha và méo dạng điện áp). Do đó, khoảng trống nghiên cứu đặt ra là cần xây dựng cấu trúc điều khiển hoàn chỉnh cho DVR, có khả năng tách riêng và xử lý độc lập các thành phần thứ tự thuận và nghịch, đảm bảo bù nhanh, chính xác cho mọi dạng lõm điện áp trong điều kiện vận hành công nghiệp.

Mục tiêu nghiên cứu

Luận án xác định 5 mục tiêu nghiên cứu cụ thể:

  1. Tìm hiểu về đặc điểm lõm điện áp, nguyên nhân và những ảnh hưởng của nó đối với xí nghiệp công nghiệp và các giải pháp giảm thiểu.
  2. Nghiên cứu cấu trúc mạch lực bộ khôi phục điện áp động (DVR) để đảm bảo khả năng đưa ra điện áp bù ứng với toàn dải thay đổi của phụ tải, biên độ lõm điện áp cũng như thời gian biến động.
  3. Nghiên cứu các cấu trúc và thiết kế tham số cho hệ thống điều khiển đảm bảo tính tác động nhanh và chính xác của DVR.
  4. Nghiên cứu áp dụng DVR trong lưới điện của xí nghiệp công nghiệp thông qua một trường hợp thực tế điển hình.
  5. Xây dựng mô hình mô phỏng và mô hình thực nghiệm để kiểm tra chất lượng thuật toán điều khiển đề xuất và khả năng khôi phục điện áp của DVR.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Nhiễu loạn lõm điện áp trên lưới điện phân phối; cấu hình phần lực DVR (bộ biến đổi VSC, bộ lọc đầu ra LC, máy biến áp nối tiếp, khâu tích trữ năng lượng DC-link); các thuật toán điều khiển DVR (điều khiển vector tách thành phần thứ tự thuận/nghịch, mạch vòng dòng điện và điện áp, thuật toán đồng bộ vòng khóa pha PLL, thuật toán phát hiện lõm điện áp nhanh); mô hình mô phỏng hệ thống trên Matlab/Simulink; mô hình thực nghiệm DVR công suất 5 kW.
  • Phạm vi không gian: Khảo sát thực tế tại lưới điện 220/110 kV Nghi Sơn và trạm 110/6,3 kV Nhà máy Xi măng Hoàng Mai (Nghệ An); triển khai mô hình thực nghiệm tại phòng thí nghiệm Viện Kỹ thuật Điều khiển và Tự động hóa, Trường Đại học Bách khoa Hà Nội.
  • Phạm vi thời gian và kỹ thuật: Tập trung vào các dạng lõm điện áp ngắn hạn (từ 0,5 chu kỳ đến 60 giây), giải quyết bài toán bù lõm cân bằng và không cân bằng bảo vệ phụ tải quan trọng (tổ hợp biến tần - động cơ quạt hút ID 142-FN1 ở cấp điện áp 6,3 kV).

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước đây

Tác giả đã tổng hợp và phân tích 66 tài liệu chuyên ngành trong và ngoài nước, tập trung vào các công trình tiêu biểu:

  • Hirofumi Akagi, Takushi Jimichi, Hideaki Fujita (2008): Công bố các nghiên cứu "Design and Experimentation of a Dynamic Voltage Restorer Capable of Significantly Reducing an Energy-Storage Element" và "An Approach to Eliminating DC Magnetic Flux From the Series Transformer of a Dynamic Voltage Restorer". Các công trình này phân tích cấu trúc biến đổi nối tiếp - song song kiểu back-to-back và giải pháp triệt tiêu thành phần từ thông một chiều trong máy biến áp nối tiếp nhằm tránh bão hòa lõi từ.
  • John Godsk Nielsen (2004): Luận án tiến sĩ "Design and Control of a Dynamic Voltage Restorer" tại Đan Mạch, tập trung tính toán thiết kế phần cứng các thành phần DVR và phát triển bộ điều khiển vector cho thành phần thứ tự thuận trên hệ tọa độ $dq$, phù hợp cho các trường hợp lõm điện áp cân bằng ba pha.
  • Krischonme Bhumkittipich và Nadarajah Mithulananthan (2011): Công trình "Performance Enhancement of DVR for Mitigating Voltage Sag/Swell using Vector Control Strategy" (Energy Procedia 9), đề xuất cấu trúc điều khiển vector trên hệ tọa độ $dq$ sử dụng bộ điều khiển PI. Nghiên cứu dừng lại ở việc điều khiển thành phần thứ tự thuận cho lõm cân bằng (dạng lõm chỉ chiếm khoảng 13% trong thực tế).
  • Reshmi V, Mabel Ebenezer, Jayasree M.S (2009): Báo cáo "Mitigation of Voltage Sag, Harmonics and Voltage Unbalances Using Dynamic Voltage Restorer", tích hợp bộ điều khiển PI, PR và điều khiển lặp nhằm bù đồng thời lõm điện áp và sóng hài. Tuy nhiên, cấu trúc này chưa tách riêng hoàn toàn kênh điều khiển thứ tự nghịch khi xảy ra lõm không cân bằng nặng, gây trễ động học trong quá trình bù.
  • Tình hình nghiên cứu trong nước: Tại thời điểm tác giả thực hiện luận án (2014), các công trình nghiên cứu chuyên sâu về phân tích cấu hình, thuật toán điều khiển tách thành phần thứ tự và chế tạo thực nghiệm DVR để bảo vệ phụ tải công nghiệp chưa được công bố toàn diện tại Việt Nam.

Khoảng trống luận án lựa chọn giải quyết

Các công trình trước đây tồn tại một số nhược điểm chính:

  1. Đa số chỉ thiết kế cho lõm điện áp cân bằng (chỉ điều khiển thứ tự thuận), dẫn đến khi gặp lõm không cân bằng (lỗi một pha chạm đất, hai pha chạm đất), điện áp chèn bị méo dạng và dao động, không triệt tiêu được thành phần thứ tự nghịch.
  2. Các cấu trúc điều khiển vector thường chỉ sử dụng một mạch vòng điện áp, thiếu mạch vòng dòng điện bên trong, gây nguy cơ quá dòng làm hỏng van bán dẫn khi có ngắn mạch hoặc quá tải phía tải.
  3. Sụt áp trên cuộn cảm bộ lọc và máy biến áp nối tiếp chưa được bù triệt để, làm sai lệch biên độ và góc pha điện áp tải thực tế.

Luận án lựa chọn giải quyết khoảng trống này bằng cách: thiết lập cấu trúc điều khiển hai mạch vòng (vòng dòng điện bên trong và vòng điện áp bên ngoài); áp dụng kỹ thuật điều khiển cộng hưởng tách riêng thành phần thứ tự (SDR) và điều khiển cộng hưởng tỷ lệ (PR) trên hệ tọa độ tĩnh $\alpha\beta$ và tọa độ quay $dq$; xây dựng quy trình thiết kế hoàn chỉnh từ khảo sát công nghiệp, mô phỏng đến kiểm chứng thực nghiệm trên nền tảng phần cứng dSPACE DS1104.


Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình toán học

  • Lý thuyết chất lượng điện năng: Định nghĩa và phân loại lõm điện áp theo các tiêu chuẩn IEEE Std 1159-1995, IEEE Std 1250-1995, IEC 61000-2-1 và EN 50160.
Tiêu chuẩn Biên độ điện áp còn lại Thời gian kéo dài Cấp điện áp áp dụng
EN 50160 1% – 90% 0,5 chu kỳ đến 1 phút Hạ áp (LV), Trung áp (MV $\le$ 35 kV)
IEEE Std 1159-1995 10% – 90% 0,5 chu kỳ đến 1 phút Hạ áp (LV), Trung áp (MV), Cao áp (HV)
IEEE Std 1250-1995 Giảm điện áp 0,5 chu kỳ đến vài giây Hạ áp (LV), Trung áp (MV), Cao áp (HV)
IEC 61000-2-1 (1990) Giảm điện áp 0,5 chu kỳ đến vài giây Hạ áp (LV), Trung áp (MV), Cao áp (HV)
  • Phân loại lõm điện áp 3 pha: 4 dạng cơ bản gồm Kiểu A (ngắn mạch 3 pha), Kiểu B (ngắn mạch 1 pha chạm đất), Kiểu C (ngắn mạch 2 pha), Kiểu D (ngắn mạch 2 pha chạm đất). Luận án phân tích sự dịch pha và biến đổi dạng lõm khi lan truyền qua máy biến áp đấu dây $\Delta/Y$ (Dy).
  • Nguyên lý bù năng lượng DVR: Biểu thức vector điện áp bù: $$\vec{u}L = \vec{u}{g,sag} + \vec{u}{inj}$$ Công suất tác dụng ($P{inj}$) và công suất phản kháng ($Q_{inj}$) do DVR bơm vào lưới: $$P_{inj} = [1 - U_{g,sag}\cos(\phi - \psi)] P_{load}$$ $$Q_{inj} = [1 - U_{g,sag}\sin(\phi - \psi)] Q_{load}$$ Trong đó: $U_{g,sag}$ là độ lớn điện áp lưới khi lõm, $\phi$ là góc lệch pha tải, $\psi$ là góc nhảy pha của điện áp lưới.
  • Lý thuyết chuyển đổi tọa độ: Sử dụng phép biến đổi Clarke chuyển hệ tự nhiên $abc$ sang hệ tĩnh $\alpha\beta$, phép biến đổi Park chuyển từ $\alpha\beta$ sang hệ tọa độ quay đồng bộ $dq$.
  • Lý thuyết điều khiển tuyến tính và cộng hưởng: Bộ điều khiển tỷ lệ cộng hưởng PR (Proportional Resonant) và bộ điều khiển cộng hưởng tách thành phần thứ tự SDR (Sequence-Decoupled Resonant Controller) nhằm đạt hệ số khuếch đại vô cùng lớn tại tần số cơ bản 50 Hz, triệt tiêu hoàn toàn sai số xác lập mà không cần chuyển đổi về đại lượng một chiều.

Phương pháp nghiên cứu

  1. Phương pháp khảo sát thực tế và phân tích thống kê: Thu thập số liệu vận hành, ghi nhận các sự cố sụt áp và dừng máy tại trạm biến áp và dây chuyền nghiền xi măng của Nhà máy Xi măng Hoàng Mai.
  2. Phương pháp mô hình hóa toán học: Xây dựng phương trình trạng thái mô tả bộ biến đổi nguồn áp VSC kết hợp bộ lọc ngõ ra LC và máy biến áp nối tiếp trên các hệ tọa độ $abc$, $\alpha\beta$, $dq$.
  3. Phương pháp mô phỏng số: Thiết lập mô hình hoàn chỉnh hệ thống điện xí nghiệp có gắn DVR trên phần mềm Matlab/Simulink.
  4. Phương pháp thực nghiệm: Chế tạo mô hình phần cứng tại phòng thí nghiệm, lập trình thời gian thực trên card DSP dSPACE DS1104, đo kiểm các dạng sóng bằng dao động ký số.

Nội dung chính theo từng chương

Chương 1: Giảm thiểu ảnh hưởng của lõm bằng bộ khôi phục điện áp động (DVR)

Chương 1 tổng kết các dạng nhiễu loạn chất lượng điện năng và làm rõ bản chất vật lý của lõm điện áp. Tác giả phân tích các nguyên nhân gây lõm gồm: sự cố ngắn mạch trên đường dây truyền tải và phân phối, khởi động động cơ không đồng bộ công suất lớn, và đóng điện máy biến áp công suất lớn. Mức độ sụt áp tại điểm đấu nối chung (PCC) được xác định thông qua trở kháng nguồn và trở kháng đường dây sự cố: $$D = \frac{Z_F + Z_F'}{2Z_S + (Z_F + Z_F')}$$

Chương này so sánh ưu nhược điểm của các thiết bị giảm thiểu:

  • Bộ máy phát - động cơ bánh đà: Quán tính cơ học giúp duy trì điện áp trong vài giây nhưng kích thước lớn, hiệu suất thấp và bảo trì tốn kém.
  • Biến áp bão hòa từ và biến áp chuyển nấc tĩnh: Thời gian tác động trễ (tối thiểu nửa chu kỳ), méo dạng sóng điện áp ra.
  • Bộ chuyển mạch tĩnh (STS): Đòi hỏi phải có nguồn điện thứ hai độc lập có sẵn; không giải quyết được nếu sự cố bắt nguồn từ lưới truyền tải chung.
  • Hệ thống nguồn liên tục (UPS): Đắt tiền đối với phụ tải công suất trung bình và lớn do phải chịu 100% dòng định mức của tải liên tục.
  • Bộ khôi phục điện áp động (DVR): Thiết bị mắc nối tiếp, chỉ bù phần điện áp thiếu hụt ($u_{inj}$), chi phí đầu tư thấp (khoảng 200–250 USD/kVA), đáp ứng nhanh và linh hoạt.

Chương 1 cũng đánh giá các cấu trúc điều khiển DVR kinh điển: điều khiển vô hướng trong hệ tọa độ tự nhiên $abc$ (dễ bị ảnh hưởng bởi ghép kênh 3 pha, hệ thống hữu sai) và điều khiển vector phản hồi kết hợp truyền thẳng trên hệ tọa độ $dq$ (hạn chế khi điện áp mất cân bằng, dễ bão hòa máy biến áp).

Chương 2: Cấu trúc bộ khôi phục điện áp động

Chương 2 phân tích chuyên sâu các giải pháp phần cứng và cấu hình mạch lực của DVR:

  • Bộ biến đổi nguồn áp (VSC): So sánh giữa VSC kết nối qua máy biến áp và VSC kết nối trực tiếp (không dùng biến áp). Luận án khẳng định cấu trúc dùng máy biến áp cách ly mang lại nhiều ưu điểm về độ an toàn, dễ phối hợp mức điện áp DC-link với lưới điện và đơn giản hóa việc lọc sóng hài. Các cấu trúc nghịch lưu được đánh giá gồm: bộ biến đổi nửa cầu (6 van), cầu ba pha (6 van), ba cầu một pha độc lập (12 van), và các cấu trúc nghịch lưu đa mức (diode kẹp, tụ kẹp, đa bậc cascade).
  • Bộ lọc chuyển mạch: So sánh vị trí đặt bộ lọc LC ở phía bộ biến đổi và bộ lọc RC ở phía lưới/máy biến áp. Luận án kết luận cấu trúc bộ lọc LC đặt trực tiếp tại đầu ra VSC (trước sơ cấp máy biến áp) là phương án tối ưu, giúp ngăn chặn dòng sóng hài bậc cao đi vào cuộn dây máy biến áp, giảm tổn hao và giảm kích thước lõi từ.
  • Hệ thống lưu trữ năng lượng và DC-link: Khảo sát hai dạng cấu hình: (1) DVR có bộ lưu trữ năng lượng (sử dụng khối tụ điện $C_{DC}$, ắc quy hoặc siêu tụ) với điện áp DC-link thay đổi hoặc ổn định qua bộ biến đổi DC/DC; (2) DVR không có bộ lưu trữ năng lượng (lấy trực tiếp từ lưới qua bộ chỉnh lưu nối phía nguồn hoặc phía tải). Năng lượng phóng ra từ tụ DC-link được tính toán theo: $$E = \frac{1}{2} C_{DC} \left[ U_{DC(0)}^2 - U_{DC(min)}^2 \right]$$
  • Hệ thống bảo vệ DVR: Thiết lập giải pháp bảo vệ ngắn mạch tải qua mạch bypass bằng thyristor đóng cắt nhanh, bảo vệ quá áp DC-link bằng điện trở xả, và bảo vệ chống hở mạch thứ cấp máy biến áp nối tiếp.

Chương 3: Điều khiển bộ khôi phục điện áp động

Chương 3 là trọng tâm lý thuyết của luận án, tập trung phát triển các giải thuật điều khiển:

  • Ba chiến lược tạo điện áp chèn:
    1. Bù trước lõm (Pre-sag compensation): Khôi phục chính xác cả biên độ và góc pha điện áp tải như thời điểm trước khi xảy ra lỗi; phù hợp với các tải cực kỳ nhạy cảm với góc pha nhưng đòi hỏi công suất biểu kiến DVR lớn nhất.
    2. Bù đồng pha (In-phase compensation): Điện áp chèn cùng pha với điện áp lưới khi lõm; tối ưu hóa biên độ điện áp bù nhưng làm thay đổi góc pha của tải.
    3. Bù giảm thiểu năng lượng (Energy-minimization / Phase-advance): Tận dụng công suất phản kháng để khôi phục biên độ điện áp, giảm tiêu hao năng lượng tác dụng từ bộ lưu trữ DC.
  • Mô hình toán học: Xây dựng hệ phương trình vi phân mô tả VSC và bộ lọc LC trên hệ tọa độ $\alpha\beta$ và $dq$.
  • Cấu trúc điều khiển đề xuất: Thiết lập hệ thống điều khiển hai mạch vòng kín:
    • Mạch vòng trong (điều khiển dòng điện $i_f$ qua cuộn cảm): Sử dụng bộ điều khiển cộng hưởng tỷ lệ PR để ổn định dòng điện, làm tắt dao động cộng hưởng của bộ lọc LC và bảo vệ quá dòng cho van IGBT.
    • Mạch vòng ngoài (điều khiển điện áp tải $u_L$): Sử dụng bộ điều khiển SDR (Sequence-Decoupled Resonant Controller) trên hệ tọa độ tĩnh $\alpha\beta$. Cấu trúc này cho phép tách kênh và điều khiển đồng thời thành phần thứ tự thuận (+50 Hz) và thành phần thứ tự nghịch (-50 Hz) mà không gây nhiễu chéo.
  • Kỹ thuật đồng bộ và phát hiện lõm: Luận án áp dụng bộ khóa pha PLL trên hệ tọa độ đồng bộ $dq$ để bám chính xác góc pha lưới ngay cả khi mất cân bằng, cùng giải pháp phát hiện lõm dựa trên sai lệch vector tức thời với thời gian nhận biết dưới $2\text{ ms}$.
  • Phân tích ổn định: Đánh giá tính ổn định của hệ kín bằng biểu đồ Pole-Zero và đồ thị Bode, chứng minh biên độ dự trữ và góc dự trữ pha đảm bảo hệ thống làm việc tin cậy dưới sự biến động của thông số tải.

Chương 4: Giải pháp áp dụng DVR cho xí nghiệp công nghiệp

Chương 4 cụ thể hóa lý thuyết vào đối tượng công nghiệp thực tế:

  • Khảo sát phụ tải điển hình: Phân tích quy trình sản xuất của Nhà máy Xi măng Hoàng Mai. Luận án chọn tổ hợp Biến tần - Động cơ quạt hút lò nung ID 142-FN1 (điện áp 6,3 kV) làm đối tượng bảo vệ. Khi xảy ra sụt áp lưới 110 kV, biến tần quạt ID tác động bảo vệ điện áp thấp, làm tắt lò nung clinker, gây thiệt hại hàng trăm triệu đồng mỗi lần dừng lò.
  • Tính toán thiết kế thông số DVR:
    • Cấp điện áp đấu nối: 6,3 kV.
    • Bộ biến đổi VSC dùng IGBT, cấu hình cầu 3 pha nối với máy biến áp nối tiếp 3 pha riêng biệt.
    • Bộ lọc LC: $L_f = 1,5\text{ mH}$, $C_f = 50\ \mu\text{F}$, tần số cộng hưởng $f_f \approx 581\text{ Hz}$.
    • Hệ thống DC-link: Tính chọn tụ $C_{DC}$ đảm bảo duy trì điện áp trong thời gian bù lõm sâu đến 50% kéo dài $200\text{ ms}$.
  • Kết quả mô phỏng trên Matlab/Simulink:
    • Lõm điện áp cân bằng (Kiểu A - sụt 50% cả 3 pha): DVR bù điện áp tải về đúng 100% định mức trong vòng dưới 2 ms, sóng hài THD điện áp tải sau bù đạt dưới 2,5%.
    • Lõm điện áp không cân bằng (Kiểu B, C, D - sụt áp kèm nhảy pha $30^\circ$): Bộ điều khiển SDR triệt tiêu hoàn toàn thành phần thứ tự nghịch, giữ điện áp 3 pha trên tải đối xứng tuyệt đối.
    • Dao động điện áp khi đóng cắt tụ bù và sụt áp khi khởi động động cơ lớn: DVR lọc sạch các xung quá độ và duy trì ổn định điện áp trên thanh cái 6,3 kV của phụ tải.

Chương 5: Xây dựng thực nghiệm DVR

Chương 5 hiện thực hóa thuật toán trên mô hình vật lý tại phòng thí nghiệm:

  • Cấu hình phần cứng bàn thí nghiệm:
    • Khối động lực: Bộ nghịch lưu VSC 3 pha dùng van IGBT module IPM, công suất định mức 5 kW, điện áp lưới thử nghiệm 380 V (50 Hz).
    • Máy biến áp chèn: 3 máy biến áp 1 pha tỷ số $1:1$.
    • Bộ lọc đầu ra: $L_f = 2,5\text{ mH}$, $C_f = 30\ \mu\text{F}$.
    • Bộ lưu trữ DC: Khối tụ điện công nghiệp kết hợp chỉnh lưu nạp ban đầu.
    • Hệ thống đo lường: Cảm biến điện áp và dòng điện cách ly dùng IC Hall (LEM).
  • Hệ thống điều khiển số: Toàn bộ thuật toán điều khiển vector, bộ điều khiển PR/SDR, PLL và PWM được lập trình bằng Matlab/Simulink Real-Time Workshop và nạp trực tiếp vào card xử lý tín hiệu số dSPACE DS1104.
  • Kết quả đo đạc thực nghiệm:
    • Chế độ đồng bộ: Vòng khóa pha PLL bám chính xác tần số và góc pha lưới trong vòng chưa đầy một phần tư chu kỳ.
    • Bù ở chế độ tĩnh: Khẳng định khả năng duy trì biên độ và dạng sóng sin chuẩn trên tải khi điện áp nguồn bị suy giảm tĩnh.
    • Bù ở chế độ động: Khi kích hoạt lõm điện áp đột ngột 50% (cả dạng cân bằng và không cân bằng), DVR chèn điện áp tức thời, thời gian quá độ để đưa điện áp tải về trạng thái xác lập định mức đạt dưới 10 ms (nửa chu kỳ), không xuất hiện hiện tượng vọt lố nguy hiểm.

Kết quả và những đóng góp mới

Đóng góp về mặt lý luận và khoa học

  1. Xây dựng thành công mô hình toán học và cấu trúc điều khiển hai mạch vòng cho DVR trên hệ tọa độ tĩnh $\alpha\beta$, kết hợp bộ điều khiển cộng hưởng tỷ lệ PR cho mạch vòng dòng điện và bộ điều khiển cộng hưởng SDR tách thành phần thứ tự cho mạch vòng điện áp. Cấu trúc này giải quyết triệt để bài toán bù lõm điện áp không cân bằng và loại bỏ hoàn toàn ảnh hưởng của thành phần thứ tự nghịch.
  2. Phân tích chi tiết quy luật lan truyền và biến đổi hình thái của các dạng lõm điện áp (A, B, C, D) qua các máy biến áp đấu dây $\Delta/Y$ trong mạng điện công nghiệp, cung cấp cơ sở giải tích cho việc lựa chọn dung lượng và chiến lược bù của DVR.
  3. Thiết lập phương pháp thiết kế tham số tối ưu cho bộ lọc đầu ra LC và hệ thống DC-link của DVR, đảm bảo giới hạn dải thông và tránh bão hòa từ tính cho máy biến áp nối tiếp.

Đóng góp về mặt thực tiễn

  1. Cung cấp quy trình khảo sát, đánh giá định lượng tác động của sự cố chất lượng điện năng đối với phụ tải biến tần - động cơ trong ngành công nghiệp sản xuất xi măng (trường hợp Nhà máy Xi măng Hoàng Mai).
  2. Xây dựng hoàn chỉnh mô hình mô phỏng hệ thống DVR nối lưới trung áp 6,3 kV bảo vệ tải nhạy cảm quan trọng trên phần mềm Matlab/Simulink.
  3. Chế tạo thành công bàn thí nghiệm thực nghiệm DVR công suất 5 kW sử dụng card điều khiển dSPACE DS1104, khẳng định tính khả thi trong việc ứng dụng công nghệ điều khiển số thời gian thực vào các thiết bị cải thiện chất lượng điện năng tại Việt Nam.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  • Mô hình thực nghiệm phần cứng mới dừng lại ở quy mô phòng thí nghiệm (công suất 5 kW, cấp điện áp hạ áp 380 V), chưa có điều kiện lắp đặt thử nghiệm trực tiếp tại hiện trường lưới trung áp 6,3 kV của nhà máy xi măng do các ràng buộc về an toàn và chi phí thiết bị công nghiệp.
  • Khả năng duy trì thời gian bù lõm của hệ thống phụ thuộc hoàn toàn vào dung lượng khối tụ tích trữ DC-link sẵn có; chưa tích hợp các nguồn lưu trữ năng lượng phụ trợ dài hạn (như siêu tụ điện mật độ cao hoặc bộ lưu trữ siêu dẫn SMES).
  • Thuật toán điều khiển chưa tích hợp cơ chế tự động thích nghi thông số khi trở kháng tải thay đổi phi tuyến trong dải rộng.

Hướng nghiên cứu phát triển

  1. Nghiên cứu ứng dụng cấu trúc biến đổi đa mức không dùng máy biến áp nối tiếp (Transformerless Multi-level Inverter) cho DVR ở cấp điện áp trung áp nhằm giảm khối lượng, kích thước và tổn hao sắt từ.
  2. Phát triển các thuật toán điều khiển thích nghi hoặc điều khiển bền vững ($H_\infty$) kết hợp trí tuệ nhân tạo để tự động tối ưu hóa tham số bộ điều khiển khi tải biến động mạnh.
  3. Mở rộng chức năng của DVR để tích hợp bù sóng hài bậc cao và bù công suất phản kháng ở chế độ thường trực (chế độ chờ) mà không làm suy giảm đáp ứng động học khi xảy ra lõm điện áp.

Giá trị tham khảo

Luận án là tài liệu tham khảo có giá trị chuyên môn cao cho các nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học và giảng viên: Chuyên ngành Kỹ thuật Điều khiển, Tự động hóa và Hệ thống Điện có thể tham khảo phương pháp mô hình hóa bộ biến đổi VSC, lý thuyết thiết kế bộ điều khiển PR/SDR trên hệ tọa độ $\alpha\beta$, cũng như phương pháp nghiên cứu thực nghiệm với dSPACE DS1104.
  • Kỹ sư thiết kế và tư vấn hệ thống điện công nghiệp: Tham khảo quy trình tính toán lựa chọn dung lượng bộ biến đổi, dung lượng tụ DC-link, thiết kế bộ lọc LC và các sơ đồ bảo vệ máy biến áp nối tiếp cho thiết bị DVR.
  • Cán bộ quản lý kỹ thuật tại các nhà máy công nghiệp nặng: (xi măng, luyện kim, hóa chất, lọc dầu) Nắm bắt giải pháp kỹ thuật nhằm bảo vệ các hệ truyền động biến tần nhạy cảm, giảm thiểu sự cố dừng dây chuyền do chất lượng điện áp kém.

Câu hỏi thường gặp

1. Bộ khôi phục điện áp động (DVR) là gì và tại sao lại ưu việt hơn UPS trong công nghiệp?

DVR là thiết bị điện tử công suất mắc nối tiếp giữa nguồn và phụ tải. Khi xảy ra lõm điện áp, DVR tự động phát hiện và chèn một lượng điện áp bù $u_{inj}$ vào lưới để giữ điện áp trên tải không đổi. So với UPS, DVR có chi phí đầu tư thấp hơn (khoảng 200–250 USD/kVA), tổn thất khi vận hành bình thường rất nhỏ vì ở chế độ chờ DVR không phải gánh toàn bộ dòng công suất của tải như UPS on-line.

2. Sự khác biệt cốt lõi giữa lõm điện áp cân bằng và không cân bằng là gì?

Lõm điện áp cân bằng (Kiểu A) có độ sụt giảm biên độ và góc pha đồng đều trên cả 3 pha (chỉ chứa thành phần thứ tự thuận). Lõm điện áp không cân bằng (Kiểu B, C, D) xuất hiện do ngắn mạch không đối xứng, làm biên độ và góc pha 3 pha lệch nhau, làm phát sinh thành phần thứ tự nghịch và thứ tự không, đòi hỏi cấu trúc điều khiển phải có khả năng xử lý tách biệt từng thành phần.

3. Tại sao luận án đề xuất bộ điều khiển SDR thay vì bộ điều khiển PI truyền thống?

Bộ điều khiển PI trên hệ tọa độ quay $dq$ chỉ làm việc hiệu quả với đại lượng một chiều của thành phần thứ tự thuận. Khi có lõm không cân bằng, thành phần thứ tự nghịch biến thành dao động tần số $2\omega$ (100 Hz) trên trục $dq$, khiến bộ PI không thể triệt tiêu sai số xác lập. Bộ điều khiển SDR trên hệ tọa độ $\alpha\beta$ có độ lợi vô cùng lớn tại cả tần số $+50\text{ Hz}$ và $-50\text{ Hz}$, giúp điều khiển độc lập và chính xác cả hai thành phần thứ tự.

4. Đối tượng phụ tải công nghiệp thực tế được luận án nghiên cứu là gì?

Tổ hợp Biến tần - Động cơ quạt hút lò nung ID 142-FN1 ở cấp điện áp 6,3 kV tại Nhà máy Xi măng Hoàng Mai (Nghệ An). Đây là phụ tải trọng yếu, rất nhạy cảm với sụt áp từ lưới 110 kV, nếu bị dừng sẽ dẫn đến tê liệt toàn bộ dây chuyền sản xuất clinker.

5. Cấu hình phần cứng và công cụ điều khiển của mô hình thực nghiệm gồm những gì?

Mô hình thực nghiệm được xây dựng tại phòng thí nghiệm Viện Kỹ thuật Điều khiển và Tự động hóa (ĐHBK Hà Nội) gồm: bộ nghịch lưu VSC IGBT công suất 5 kW (điện áp lưới 380 V), 3 máy biến áp nối tiếp 1 pha, bộ lọc LC ($L_f = 2,5\text{ mH}$, $C_f = 30\ \mu\text{F}$), khối tụ DC-link và hệ thống điều khiển số thời gian thực trên nền tảng card xử lý tín hiệu dSPACE DS1104.


Kết luận

Luận án tiến sĩ của tác giả Trần Duy Trinh đã giải quyết trọn vẹn bài toán điều khiển bộ khôi phục điện áp động (DVR) nhằm bảo vệ phụ tải nhạy cảm trước các sự cố lõm điện áp trong xí nghiệp công nghiệp. Bằng việc đề xuất cấu trúc điều khiển hai mạch vòng kết hợp thuật toán cộng hưởng PR và SDR tách thành phần thứ tự, công trình đã nâng cao đáng kể tốc độ tác động và độ chính xác khi bù các dạng lõm điện áp không cân bằng phức tạp. Các kết quả nghiên cứu lý thuyết, mô phỏng trên lưới trung áp 6,3 kV và thực nghiệm trên card dSPACE DS1104 có độ tin cậy cao, đóng góp thiết thực cho lĩnh vực tự động hóa và nâng cao chất lượng điện năng công nghiệp.
