Tổng quan về giáo trình

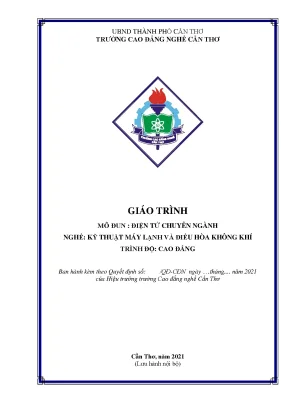

Giáo trình mô đun Điện tử chuyên ngành (Mã mô đun: MĐ22) do Trường Cao đẳng Nghề Cần Thơ ban hành năm 2021 theo quyết định của Hiệu trưởng, được biên soạn bởi tập thể tác giả gồm chủ biên Trần Thanh Tú và thành viên tham gia biên soạn Trần Thanh Tùng. Tài liệu được thiết kế theo cấu trúc mô đun thuộc chương trình đào tạo nghề Kỹ thuật máy lạnh và điều hòa không khí ở trình độ Cao đẳng. Về vị trí trong chương trình, MĐ22 là mô đun chuyên môn tự chọn, được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun tiên quyết bao gồm: Điện cơ bản, Lạnh cơ bản và Hệ thống điều hòa không khí cục bộ.

Mục tiêu đào tạo của giáo trình hướng tới ba chuẩn đầu ra chính:

  • Về kiến thức: Trang bị khả năng nhận biết linh kiện, giải thích nguyên lý hoạt động của các linh kiện rời rạc, linh kiện bán dẫn công suất và các cấu trúc mạch chức năng trong hệ thống điều hòa không khí; đồng thời chuẩn đoán chính xác các lỗi hư hỏng thông thường trên board mạch.
  • Về kỹ năng: Hình thành năng lực sử dụng các dụng cụ đo kiểm (đồng hồ vạn năng VOM), thực hiện quy trình kiểm tra, sửa chữa và thay thế linh kiện trên mạch điện tử.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong tuân thủ quy định an toàn lao động, vệ sinh công nghiệp và kỹ năng phối hợp làm việc nhóm tại xưởng thực hành.

Giáo trình tiếp cận theo định hướng tích hợp giữa lý thuyết mạch điện tử cơ bản và các ứng dụng cụ thể trên board mạch máy lạnh, đóng vai trò là nền tảng kỹ thuật để người học tiếp tục nghiên cứu các khối điều khiển nâng cao trong hệ thống HVAC.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình gồm 6 bài học được phân bố theo tiến trình từ cấp độ linh kiện đến hệ thống mạch chức năng hoàn chỉnh:

  • Bài 1: Linh kiện thụ động (Trang 4 - 26): Cung cấp lý thuyết, cấu tạo, ký hiệu, thông số và phương pháp kiểm tra các phần tử thụ động:

    • Điện trở: Phân loại theo vật liệu (than màng, oxyt kim loại, dây quấn); các loại chuyên dụng như biến trở, Thermistor (NTC, PTC), Varistor (VDR); phương pháp đọc điện trở 4 vòng màu, 5 vòng màu, điện trở dán bề mặt SMD (chuẩn 3 số, 4 số, mã EIA-96, quy ước ký hiệu gạch chân và tiền tố mili-ohm m/M); bài toán tính toán cầu phân áp và sụt áp hạn dòng.
    • Tụ điện: Phân loại tụ không phân cực (gốm, giấy, mica) và tụ hóa có phân cực; quy chuẩn đọc mã IEC (ví dụ: 123K); vai trò tích điện, lọc nguồn san phẳng DC và mạch dao động đa hài tạo xung vuông.
    • Cuộn cảm và Thạch anh: Nguyên lý tự cảm, cảm kháng $X_L = 2\pi fL$, hệ số phẩm chất $Q = \omega L/R$, năng lượng từ trường $W = \frac{1}{2}LI^2$; phân loại theo lõi (không khí, thép kỹ thuật mỏng từ $0{,}02\text{ mm}$ đến $0{,}35\text{ mm}$, ferrit MnZn và NiZn); thạch anh áp điện phục vụ mạch tạo dao động chuẩn.
    • Varistor (VDR): Nguyên lý dập quá áp bảo vệ nguồn, điện áp kẹp (clamping voltage), mức năng lượng hấp thụ (Joule), thời gian đáp ứng ($\le 1\text{ ns}$) và bảng thông số linh kiện (dòng V180ZA1 đến V4575LA40A, Z220LP đến Z415HL2).

  • Bài 2: Linh kiện tích cực (Trang 27 - 56): Phân tích cấu trúc bán dẫn và phương pháp đóng cắt mạch:

    • Diode: Tiếp giáp P-N, điện áp phân cực thuận ($0{,}6\text{ V}$ với Si, $0{,}3\text{ V}$ với Ge), phân cực ngược (điện áp đánh thủng); Diode Zener (dòng BZX55 500mW, BZX85 1.3W ổn áp với dòng ngược $<30\text{ mA}$); Photo Diode; LED; Diode xung cao tần dùng trong bộ nguồn xung.
    • Transistor lưỡng cực (BJT): Cấu trúc PNP/NPN, quan hệ dòng điện $I_E = I_C + I_B$, dòng rỉ $I_{CBO}$; hệ thống ký hiệu xuất xứ (Nhật Bản: A, B, C, D; Mỹ: 2N; Trung Quốc: 3CP, 3AP); chế độ ngắt ($I_C = 0$) và bão hòa ($I_C = I_{CMax}$) trong mạch đóng cắt điều khiển relay (khảo sát cặp 2SC1815, 2SA1015, relay EDR201A05, diode 1N4001).
    • Transistor trường MOSFET: Cấu trúc cổng cách điện, kênh có sẵn và kênh cảm ứng (loại N và loại P); điều khiển bằng điện áp $U_{GS}$; tần số đóng cắt cao, mạch kích cổng ($R_G, R_S$) và mạch dập xung bảo vệ RC.
    • Transistor có cực điều khiển cách ly IGBT: Cấu trúc kết hợp giữa BJT và MOSFET; ứng dụng trong điều chế độ rộng xung (PWM) công suất lớn (định mức lên đến vài kV và hàng ngàn Ampe); Module IGBT thông minh (IPM - Intelligent Power Module) tích hợp mạch kích lái, bảo vệ quá tải và cảm biến dòng.
    • Thyristor (SCR): Cấu trúc 4 lớp P-N-P-N, tương đương 2 BJT ghép phản hồi; các thông số dòng điện thuận cực đại, điện áp ngược cực đại $V_{BR}$, điện áp ngập $V_{BO}$, dòng duy trì $I_H$, dòng kích $I_{Gmin}$; ứng dụng thay đổi góc kích điều khiển tốc độ động cơ qua mạch định thời RC ($T = (R_1 + VR)C$).

  • Bài 3: Mạch tổ hợp (IC) - Cảm biến và động cơ cánh vẫy (Trang 57 - 84): Khảo sát các vi mạch tích hợp xử lý tín hiệu, hệ thống cảm biến nhiệt độ phòng/dàn lạnh và nguyên lý điều khiển động cơ bước cánh vẫy.

  • Bài 4: Mạch nguồn cấp trước (Trang 85 - 97): Phân tích các mạch nguồn tuyến tính và nguồn xung (Switching Mode Power Supply) tạo điện áp một chiều ổn định phục vụ khối điều khiển.

  • Bài 5: Mạch điều khiển động cơ quạt (Trang 98 - 115): Cấu trúc mạch điều khiển quạt dàn lạnh và quạt dàn nóng sử dụng relay, triac hoặc biến tần.

  • Bài 6: Mạch điều khiển máy nén (Trang 116 - 135): Phân tích nguyên lý điều khiển đóng/ngắt máy nén qua contactor/relay và mạch điều khiển máy nén biến tần Inverter thông qua module công suất IGBT/IPM.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết bán dẫn và mạch điện cơ sở:

  • Cơ sở định luật điện tích và trường điện từ: Định luật Ohm ($I = U/R$), định luật Faraday về hiện tượng cảm ứng điện từ, cơ chế tích trữ năng lượng trên tụ điện ($Q = CU$) và cuộn dây ($W = \frac{1}{2}LI^2$).
  • Nguyên lý vật lý chất rắn: Hiện tượng chuyển tiếp qua lớp tiếp xúc P-N, cơ chế dẫn điện bằng hạt đa số/thiểu số, cơ chế điều khiển dòng bằng điện áp trường trên lớp điện môi của MOSFET, cấu trúc bán dẫn 4 lớp P-N-P-N của linh kiện có cổng ngắt/chốt.
  • Nguyên lý mạch xung - đóng cắt: Đáp ứng quá độ của mạch nạp/xả RC, phân cực bão hòa của khóa bán dẫn, nguyên lý biến đổi điện áp bằng phương pháp băm xung điều chế độ rộng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc và giải mã thông số linh kiện theo các tiêu chuẩn quốc tế (mã màu, mã SMD 3/4 chữ số, tiêu chuẩn EIA-96, mã transistor theo thị trường); đo kiểm trạng thái linh kiện (tốt, đứt, rò, chập) bằng đồng hồ vạn năng VOM kim; thao tác kích dẫn/xả điện tích để thử nghiệm trạng thái đóng ngắt của MOSFET và IGBT.
  • Kỹ năng phân tích: Phân tích sơ đồ nguyên lý board mạch điều hòa không khí; tính toán thông số sụt áp, phân áp, tính toán mạch định thời RC và mạch hạn dòng cho Diode Zener/LED.
  • Kỹ năng ứng dụng thực tế: Thao tác tháo lắp linh kiện trên bo mạch xưởng; vận hành phần mềm mô phỏng mạch điện tử MultiSim để kiểm chứng hoạt động của các mạch đóng cắt trước khi thực hiện trên phần cứng.

Phương pháp giảng dạy và học tập

Giáo trình được xây dựng theo mô hình đào tạo nghề tích hợp (kết hợp đồng thời giữa lý thuyết chuyên môn và thực hành xưởng):

  • Tiếp cận sư phạm (Pedagogical Approach): Mỗi bài học đều tuân thủ cấu trúc chuẩn gồm: Giới thiệu $\to$ Mục tiêu $\to$ Nội dung lý thuyết linh kiện/mạch $\to$ Hoạt động tại xưởng trường $\to$ Trọng tâm cần chú ý $\to$ Bài tập mở rộng và nâng cao $\to$ Tiêu chí đánh giá kết quả học tập.
  • Bài tập mô phỏng (Simulation Exercises): Giáo trình sử dụng phần mềm MultiSim để mô phỏng hoạt động của các linh kiện thụ động (khảo sát cảm kháng theo tần số, mạch dao động), mô phỏng mạch transistor đóng cắt relay (khảo sát mạch dùng transistor số DTC, 2SC1815, relay 5V EDR201A05) và mạch đóng ngắt MOSFET.
  • Thực hành xưởng (Practical Exercises): Hướng dẫn chi tiết quy trình đo kiểm qua từng bước cụ thể:
    • Quy trình đo BJT: Đặt thang đo $\times 10\text{k}\Omega$, kiểm tra mối nối tương đương 2 diode, xác định hiện tượng đứt BE/BC hoặc chập CE.
    • Quy trình đo MOSFET: Nạp điện tích vào chân G, đo kiểm tra độ dẫn giữa D-S, chập xả chân G để ngắt kênh dẫn.
    • Quy trình 6 bước đo IGBT: Xả điện áp 3 chân G-C-E, đo kiểm tra 2 chân C-E, kích áp que đo vào chân G, đo kiểm tra độ dẫn C-E sau kích, đo cách ly giữa G-C để kiểm tra hiện tượng rò/thủng.
    • Quy trình kiểm tra SCR: Thao tác kích dòng cổng $I_G$ và kiểm tra trạng thái chốt dẫn dòng duy trì.
  • Phương pháp đánh giá (Assessment Methods):
    • Về kiến thức: Đánh giá thông qua bài kiểm tra trắc nghiệm và vấn đáp về chức năng, nguyên lý hoạt động của linh kiện trong sơ đồ.
    • Về kỹ năng: Đánh giá qua thao tác đo kiểm trên thiết bị thực tế, độ chính xác khi đọc giá trị linh kiện và xác định hư hỏng.
    • Về năng lực tự chủ: Đánh giá việc tuân thủ các quy tắc an toàn điện và quy chuẩn vệ sinh công nghiệp tại xưởng thực hành.

Điểm nổi bật và cập nhật

  • Cập nhật công nghệ linh kiện dán (SMD): Cung cấp chi tiết các quy chuẩn đọc mã linh kiện dán hiện đại gồm mã 3 chữ số, 4 chữ số và hệ thống mã hóa EIA-96 (dành cho điện trở chính xác 1% với 2 số giá trị và 1 chữ cái hệ số nhân), hỗ trợ nhận dạng các linh kiện dán công suất siêu nhỏ có ký hiệu vạch gạch chân hoặc ký tự $m\Omega$.
  • Tích hợp linh kiện bán dẫn công suất cao: Phân tích chuyên sâu về IGBT và Module IGBT thông minh (IPM - Intelligent Power Module) - khối linh kiện trung tâm trong các bộ biến tần điều khiển động cơ máy nén inverter hiện đại, tích hợp sẵn mạch bảo vệ quá áp, quá dòng và cảm biến nhiệt độ.
  • Bám sát cấu trúc board mạch ngành Lạnh & Điều hòa không khí: Toàn bộ các ví dụ ứng dụng đều hướng trực tiếp vào cơ cấu thực tế của máy lạnh: bảo vệ nguồn vào bằng Varistor chống xung sét lan truyền, chuyển mạch relay bằng BJT/MOSFET, mạch điều khiển quạt dàn lạnh bằng SCR/Triac, và mạch điều khiển máy nén.
  • Hệ thống dữ liệu kỹ thuật thực tế: Cung cấp bảng tra cứu điện áp Zener (BZX55 500mW, BZX85 1.2W từ 2.2V đến 62V), bảng thông số Varistor công suất nhỏ và lớn (loại tải dòng 100A, 300A như Z220LP, Z415HL2) và bảng so sánh đặc tính đóng cắt của IGBT với GTO, GCT, ETO.

Đối tượng sử dụng giáo trình

  • Sinh viên ngành Kỹ thuật máy lạnh và điều hòa không khí (Hệ Cao đẳng): Tài liệu học tập chính khóa của mô đun MĐ22 nhằm hoàn thiện khối kiến thức điện tử ứng dụng phục vụ bảo dưỡng và sửa chữa hệ thống lạnh.
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức nền tảng từ các mô đun Điện cơ bản (định luật mạch, đo lường điện), Lạnh cơ bản (nguyên lý chu trình lạnh, cấu tạo thiết bị cơ học), và Hệ thống điều hòa không khí cục bộ.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình khung để thiết kế giáo án bài giảng lý thuyết tích hợp, xây dựng phiếu hướng dẫn thực hành xưởng và ngân hàng câu hỏi đánh giá kết thúc mô đun.
  • Kỹ thuật viên dịch vụ và người tự học: Sử dụng làm tài liệu tham khảo kỹ thuật để tra cứu mã linh kiện dán SMD, bảng tra linh kiện chống sét Varistor, sơ đồ chân transistor theo hãng sản xuất, và các quy trình đo kiểm linh kiện công suất trên board mạch điều hòa.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho sinh viên hệ Cao đẳng nghề ngành Kỹ thuật máy lạnh và điều hòa không khí, đồng thời là tài liệu tham khảo cho giảng viên và kỹ thuật viên sửa chữa board mạch điện tử máy lạnh.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành các mô đun: Điện cơ bản, Lạnh cơ bản và Hệ thống điều hòa không khí cục bộ để nắm vững kiến thức mạch điện cơ bản và cấu tạo chung của hệ thống lạnh.

3. Điểm khác biệt của giáo trình này so với các giáo trình điện tử cơ bản thông thường là gì?

Giáo trình tập trung chuyên sâu vào các linh kiện và mạch điện tử ứng dụng thực tế trong máy lạnh dân dụng và thương mại (mã linh kiện dán SMD, Varistor bảo vệ nguồn, IGBT/IPM, mạch điều khiển động cơ quạt, mạch điều khiển máy nén) thay vì chỉ phân tích điện tử viễn thông tổng quát.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả?

Người học cần kết hợp đọc lý thuyết nguyên lý hoạt động, thực hiện mô phỏng lại các mạch điện trên phần mềm MultiSim, thực hành đo kiểm linh kiện rời và linh kiện trên board mạch bằng VOM theo đúng các bước hướng dẫn trong tài liệu.

5. Giáo trình có những tài liệu dữ liệu bổ trợ nào kèm theo?

Tài liệu cung cấp sẵn hệ thống bảng tra mã điện trở EIA-96, bảng thông số kỹ thuật Diode Zener tiêu chuẩn, bảng tra Varistor công suất nhỏ/lớn, sơ đồ chân linh kiện bán dẫn và hình vẽ minh họa các mạch đo kiểm thực tế.

Kết luận

Giáo trình mô đun Điện tử chuyên ngành (MĐ22) của Trường Cao đẳng Nghề Cần Thơ cung cấp hệ thống kiến thức toàn diện và thực tế về linh kiện thụ động, linh kiện bán dẫn tích cực và các cấu trúc mạch điều khiển đặc trưng trong hệ thống máy lạnh và điều hòa không khí.

Lộ trình học tập đề xuất:

  1. Nhận dạng, giải mã và đo kiểm linh kiện rời (Bài 1, Bài 2).
  2. Phân tích vi mạch tổ hợp và các cơ cấu ngoại vi (Bài 3).
  3. Khảo sát các khối chức năng nguồn cấp trước và điều khiển động cơ quạt, máy nén (Bài 4, Bài 5, Bài 6).

Tài liệu bổ trợ khuyến nghị sử dụng kèm theo gồm: phần mềm mô phỏng mạch điện tử NI MultiSim, tài liệu kỹ thuật (Datasheet) của các dòng linh kiện bán dẫn công suất, và sơ đồ mạch điện nguyên lý của các dòng máy lạnh thương mại.
