Tổng quan về giáo trình

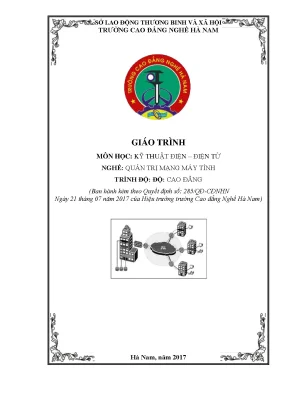

Giáo trình môn học Kỹ thuật Điện – Điện tử (Mã mô đun: MĐ 08, Mã tài liệu: MH38) do tác giả Nguyễn Quốc Tuấn biên soạn, được ban hành theo Quyết định số 285/QĐ-CĐNHN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Trong chương trình đào tạo nghề Quản trị mạng máy tính trình độ Cao đẳng, mô đun này có vị trí trung gian mang tính bản lề: được bố trí giảng dạy sau khi sinh viên hoàn thành các môn học chung và trước khi bước vào các mô đun đào tạo chuyên ngành cơ sở nghề.
Mục tiêu học tập của mô đun tập trung vào các chuẩn đầu ra cụ thể:
- Trình bày chính xác hệ thống khái niệm, ký hiệu quy ước, hiện tượng vật lý, tính chất và nguyên lý làm việc của các linh kiện điện tử thụ động, tích cực cùng mạch logic xung số.
- Vận dụng các định luật cơ bản của mạch điện để phân tích, tính toán thông số dòng điện, điện áp và điểm làm việc tĩnh.
- Nhận diện, kiểm tra tình trạng linh kiện bằng đồng hồ vạn năng (VOM).
- Lựa chọn đúng chủng loại mỏ hàn, thực hiện thao tác hàn nối mạch theo đúng tiêu chuẩn kỹ thuật không làm hỏng linh kiện.
- Lắp ráp hoàn chỉnh các mạch điện tử ứng dụng cơ bản và thiết lập môi trường thao tác khoa học, tuân thủ an toàn lao động.
Về cấu trúc, giáo trình được thiết kế với tổng thời lượng 75 giờ, bao gồm 20 giờ lý thuyết, 52 giờ thực hành/thí nghiệm/thảo luận và 3 giờ kiểm tra. Phương pháp tiếp cận đi từ bản chất vật lý của vật chất, các định luật mạch điện cơ bản, khảo sát linh kiện rời rạc đến các mạch tích hợp và khối chức năng xung số trong phần cứng máy tính.
Nội dung kiến thức cốt lõi
Các chương và chủ đề chính
Giáo trình được phân bổ thành 4 bài học chính với tiến trình logic từ linh kiện nền tảng đến hệ thống vi mạch:
[Bài 1: Mạch điện & Định luật cơ bản]
│
▼
[Bài 2: Linh kiện điện tử & Bán dẫn]
│
▼
[Bài 3: Các Module chức năng số]
│
▼
[Bài 4: Mạch điện tử ứng dụng & Xung số]
-
Bài 1: Các khái niệm và định luật cơ bản về mạch điện (12 giờ - 5 LT, 7 TH): Trang bị cơ sở vật lý về điện tích, cấu tạo nguyên tử gồm hạt nhân mang điện tích dương và vỏ electron mang điện tích âm; định luật Coulomb xác định lực tương tác tĩnh điện: $$F = k \frac{|q_1 q_2|}{\varepsilon r^2}$$ Định nghĩa các đại lượng dòng điện $I = \frac{Q}{t}$ (đơn vị A, mA, $\mu\text{A}$), điện áp (V, mV, kV), nguồn một chiều (pin khô, pin Ni-Cd, ắc quy chì $H_2SO_4$, ắc quy kiềm KOH). Trình bày định luật Ohm $I = \frac{U}{R}$, định luật dòng điện Kirchhoff 1 ($\sum i = 0$) dựa trên nguyên lý bảo toàn điện tích và định luật điện thế Kirchhoff 2 ($\sum u = 0$) dựa trên nguyên lý bảo toàn năng lượng.
-
Bài 2: Linh kiện điện tử (22 giờ - 6 LT, 15 TH, 1 KT): Phân tích toàn diện các nhóm linh kiện:
- Linh kiện thụ động: Điện trở (than ép, màng kim loại, oxit kim loại, dây quấn, chiết áp/biến trở) và ứng dụng sụt áp; Tụ điện (gốm, mica tráng bạc, polistiren, polyester giấy, tụ hóa điện phân, tụ xoay thay đổi điện dung) với đặc tính dẫn AC ngăn DC và lọc nguồn; Cuộn cảm (lõi không khí, sắt bụi, sắt lá) với độ tự cảm $L$ ($H, mH, \mu H$) tạo từ trường và sụt áp pha $90^\circ$.
- Linh kiện bán dẫn: Lý thuyết vùng năng lượng (vùng hóa trị, vùng cấm $E_g$, vùng dẫn); Bán dẫn Si ($E_g = 1.12\text{ eV}$) và Ge ($E_g = 0.7\text{ eV}$); Cơ chế bán dẫn tạp loại n (tạp chất nhóm V: As, P với hạt tải đa số electron) và loại p (tạp chất nhóm III: Al, Ga, B với hạt tải đa số lỗ trống); Tiếp xúc p-n, dòng khuếch tán $I_{kt}$, dòng trôi $I_{tr}$ và điện thế tiếp xúc $U_{tx}$.
- Diode: Diode chỉnh lưu, diode Zener (tạo điện áp chuẩn khi phân cực ngược $I_Z \in [I_{Z\min}, I_{Z\max}]$), diode phát quang LED, diode biến dung Varicap; Khảo sát mạch chỉnh lưu bán kỳ, toàn kỳ có điểm giữa và chỉnh lưu cầu.
- Transistor: BJT (npn, pnp) với hệ thức $I_E = I_B + I_C$, hệ số truyền đạt dòng $\alpha = \frac{I_C}{I_E}$, hệ số khuếch đại dòng $\beta = \frac{I_C}{I_B}$, các phương pháp phân cực (dòng cố định, mạch phân cực chia áp emitơ, hồi tiếp điện áp) và xác định điểm tĩnh $Q(I_B, I_C, U_{CE})$ trên đường tải tĩnh DC. Transistor trường JFET và MOSFET (DMOSFET kênh có sẵn, EMOSFET kênh cảm ứng) với phương trình truyền dẫn: $$I_D = I_{DSS}\left(1 - \frac{U_{GS}}{U_{GS\text{off}}}\right)^2 \quad \text{hoặc} \quad I_D = K(V_{GS} - V_{GS\text{th}})^2$$ Transistor đơn tiếp giáp UJT với điện trở liên nền $r_{bb} = r_{b1} + r_{b2}$ và đặc tính điện trở âm ứng dụng trong mạch tạo xung răng cưa.
- Linh kiện Thyristor: Khảo sát SCR (chế độ dẫn dòng, dòng chốt $I_L$, dòng duy trì $I_H$, thời gian đóng/cắt, giới hạn $\frac{dv}{dt}, \frac{di}{dt}$); DIAC (dẫn 2 chiều, tạo xung kích); TRIAC (cấu tạo 2 SCR song song ngược điều khiển xoay chiều AC).
-
Bài 3: Các module chức năng (Theo khung nội dung): Khảo sát hệ thống mã hóa BCD (BCD tự nhiên, BCD số học, BCD có/không trọng số), vi mạch chọn kênh (Multiplexer - Mux), tách kênh (Demultiplexer - Demux), mạch chuyển đổi số - tương tự (D/A) và tương tự - số (A/D) với các tham số tốc độ, độ phân giải; Module bộ ghi dịch dữ liệu (Register); Module bộ nhớ chỉ đọc ROM (dung lượng nhớ, thời gian truy cập, cấu trúc địa chỉ hóa và phân loại bộ nhớ bán dẫn).
-
Bài 4: Các mạch điện tử ứng dụng (26 giờ - 5 LT, 20 TH, 1 KT): Khảo sát mạch logic tuần tự Flip-Flop (RS Flip-Flop, JK Flip-Flop); Bộ đếm không đồng bộ và đồng bộ (Counter Up, Counter Down); Mạch ghi dịch chuyển đổi dữ liệu nối tiếp sang song song; Mạch ứng dụng Thyristor (mạch đèn chiếu sáng khẩn cấp dùng SCR, mạch đèn mờ AC và mạch chiếu sáng tự động dùng DIAC-TRIAC kết hợp quang trở).
Bảng tổng hợp nội dung phân phối thời lượng
| STT | Tên bài học | Tổng số giờ | Lý thuyết | Thực hành / Bài tập | Kiểm tra |
|---|---|---|---|---|---|
| 1 | Bài 1: Các khái niệm và định luật cơ bản về mạch điện | 12 | 5 | 7 | 0 |
| 2 | Bài 2: Linh kiện điện tử | 22 | 6 | 15 | 1 |
| 3 | Bài 3: Các module chức năng | — | — | — | — |
| 4 | Bài 4: Các mạch điện tử ứng dụng | 26 | 5 | 20 | 1 |
| Cộng | Toàn bộ môn học | 75 | 20 | 52 | 3 |
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng trên 3 trục lý thuyết cốt lõi:
- Lý thuyết mạch điện cổ điển: Dựa trên định luật bảo toàn điện tích và bảo toàn năng lượng trong mạch điện đa nhánh, đa nút.
- Vật lý chất rắn và bán dẫn: Cơ chế tái hợp và phát sinh cặp điện tử - lỗ trống, lý thuyết tiếp xúc p-n và hiệu ứng trường điều khiển dòng hạt dẫn bằng điện áp.
- Nguyên lý xung - số và logic vi mạch: Đại số logic cơ bản, cấu trúc lưu trữ trạng thái nhị phân và các khối ghép nối chuyển đổi tín hiệu trong máy tính.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Nhận dạng mã màu điện trở, đọc thông số định mức của tụ điện, cuộn cảm, bán dẫn; thao tác mỏ hàn điện đạt tiêu chuẩn mối hàn bóng ngấu, không chạm chập.
- Kỹ năng đo kiểm và phân tích (Analytical skills): Vận hành đồng hồ vạn năng VOM ở các thang đo $\Omega$, VDC, VAC, mA; chẩn đoán hư hỏng của linh kiện bán dẫn (kiểm tra phân cực diode, xác định chân B-C-E của BJT, kiểm tra thông mạch).
- Kỹ năng thực nghiệm ứng dụng (Practical competencies): Tính toán điểm làm việc tĩnh của mạch khuếch đại, lắp ráp mạch chỉnh lưu nguồn DC có tụ lọc, đấu nối mạch kích TRIAC điều khiển pha công suất tải xoay chiều.
Phương pháp giảng dạy và học tập
Giáo trình áp dụng mô hình đào tạo nghề định hướng thực hành (competency-based training). Cấu trúc thời lượng dành 52/75 giờ (chiếm 69,3% tổng khối lượng môn học) cho thực hành và bài tập ứng dụng.
Tỉ lệ phân bổ thời lượng mô đun MĐ 08:
┌───────────────────────────┬───────────────────────────────────────────┬───────┐
│ Lý thuyết: 20h (26.7%) │ Thực hành, Thí nghiệm, Bài tập: 52h (69.3%)│ KT: 3h│
└───────────────────────────┴───────────────────────────────────────────┴───────┘
- Tiếp cận sư phạm: Bài giảng lý thuyết giải thích nguyên lý làm việc kết hợp với các sơ đồ tương đương và đồ thị đặc tuyến (đặc tuyến V-A của Diode, đặc tuyến ra của BJT, JFET, SCR, TRIAC). Sau đó, sinh viên chuyển sang phòng thực hành để đo đạc và kiểm chứng thông số.
- Hệ thống bài tập và thực nghiệm:
- Bài tập giải tích: Viết phương trình dòng điện tại các nút và phương trình điện áp cho các vòng mạch theo Kirchhoff; tính toán điểm làm việc tĩnh $Q(I_B, I_C, U_{CE})$ của tầng khuếch đại chia áp.
- Bài tập thực hành đo lường: Thao tác trên đồng hồ VOM với 4 khối chức năng (khối chỉ thị, khối chọn thang đo, bộ phận hiệu chỉnh 0 $\Omega$, khối đầu vào/ra); thực hành đo điện áp DC/AC trên các nguồn pin, ắc quy và biến áp; đo điện trở tải và kiểm tra thông mạch.
- Thực nghiệm lắp ráp mạch: Lắp mạch chỉnh lưu bán kỳ, toàn kỳ dạng cầu; lắp ráp mạch đèn khẩn cấp sử dụng SCR; lắp mạch đèn mờ và đèn tự động sử dụng DIAC, TRIAC và quang trở.
- Phương pháp đánh giá: Đánh giá định kỳ gồm 3 bài kiểm tra phân bổ sau các bài học trọng tâm, kết hợp giữa kiểm tra vấn đáp/trắc nghiệm lý thuyết mạch và bài kiểm tra kỹ năng đo kiểm linh kiện, chất lượng mối hàn trên bo mạch.
- Hướng dẫn tự học: Học viên dựa vào bảng thông số kỹ thuật (datasheet) của linh kiện, tự tra cứu bảng trạng thái của Flip-Flop, bộ đếm để thiết kế sơ đồ mạch logic trước khi thực hành.
Điểm nổi bật và cập nhật
- Cấu trúc mô-đun hóa theo tiêu chuẩn nghề quốc gia: Giáo trình được xây dựng trên cơ sở phân tích nghề Quản trị mạng máy tính, loại bỏ các phần tính toán lý thuyết trường điện từ phức tạp, tập trung trực tiếp vào kiến thức thực tế phục vụ phần cứng và thiết bị mạng.
- Tính liên kết giữa điện tử tương tự và điện tử số: Chuyển tiếp từ các linh kiện rời rạc (R, L, C, Diode, Transistor) sang các vi mạch số (Multiplexer, Demultiplexer, A/D, D/A, Register, ROM, Flip-Flop), giúp sinh viên nắm vững nguyên lý hoạt động của các cổng logic và bộ nhớ trong máy tính.
- Minh họa mạch thực tế: Cung cấp chi tiết các sơ đồ mạch ứng dụng điển hình như mạch nguồn chỉnh lưu có tụ lọc san phẳng điện áp, mạch bảo vệ ngược LED (dùng diode 0.7V), mạch đèn khẩn cấp tự động ngắt/sạc ắc quy bằng SCR, và mạch điều khiển công suất AC dùng TRIAC.
Đối tượng sử dụng giáo trình
- Sinh viên chuyên ngành: Học sinh, sinh viên hệ Cao đẳng nghề Quản trị mạng máy tính, Kỹ thuật sửa chữa và lắp ráp máy tính, Công nghệ thông tin.
- Điều kiện tiên quyết (Prerequisites): Đã hoàn thành các môn học chung (Toán học, Vật lý đại cương phần điện học cơ bản).
- Giảng viên chuyên nghiệp: Sử dụng làm giáo án chuẩn để thiết kế bài giảng lý thuyết và giáo án thực hành tích hợp tại các xưởng, phòng thí nghiệm điện tử.
- Tài liệu tham khảo: Dành cho kỹ thuật viên bảo trì phần cứng máy tính, kỹ thuật viên mạng cần bổ sung kiến thức về đo kiểm mạch nguồn, linh kiện nguồn xung và nguyên lý phần cứng thiết bị viễn thông.
Câu hỏi thường gặp
1. Giáo trình này được thiết kế dành cho đối tượng nào?
Giáo trình phục vụ sinh viên đào tạo nghề Quản trị mạng máy tính trình độ Cao đẳng tại các trường cao đẳng nghề, trường nghề theo khung chương trình của Bộ Lao động - Thương binh và Xã hội.
2. Người học cần chuẩn bị kiến thức nền tảng gì trước khi bắt đầu môn học?
Cần nắm vững kiến thức vật lý đại cương về nguyên tử, điện tích, điện trường và các công thức toán học cơ bản để giải hệ phương trình đại số tuyến tính trong phân tích mạch.
3. Điểm khác biệt của giáo trình này so với các tài liệu kỹ thuật điện tử thông thường là gì?
Tài liệu tập trung vào các ứng dụng thực tế của linh kiện trong thiết bị số và mạng máy tính, giảm tải lý thuyết giải tích phức tạp và phân bổ thời lượng thực hành lên tới gần 70%.
4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?
Người học cần kết hợp đọc lý thuyết với việc thực hành đo kiểm thực tế trên linh kiện rời rạc bằng đồng hồ vạn năng VOM, giải các bài tập tính toán mạch phân cực và lập bảng chân lý cho các khối logic số.
5. Giáo trình có kèm theo hướng dẫn thực hành chi tiết không?
Mỗi bài học đều có phần "Bài tập thực hành của học viên" và mục "Hướng dẫn thực hiện" cung cấp quy trình thao tác từng bước trên đồng hồ đo, bảng mã màu điện trở và sơ đồ lắp ráp mạch thử nghiệm.
Kết luận
Giáo trình Kỹ thuật Điện – Điện tử (MH38) cung cấp hệ thống kiến thức nền tảng về mạch điện, linh kiện bán dẫn và các khối chức năng số cơ bản. Lộ trình đào tạo đi từ các quy luật điện học cơ bản (Ohm, Kirchhoff), qua các linh kiện bán dẫn đơn vị (Diode, BJT, FET, Thyristor), đến các vi mạch chức năng (Mux/Demux, ADC/DAC, ROM, Flip-Flop). Đây là tài liệu phục vụ việc hình thành kỹ năng nhận dạng, kiểm tra và bảo trì phần cứng cho sinh viên ngành Quản trị mạng máy tính.
