Kiểm Tra và Sửa Chữa Bánh Đà và Bạc Lót Trong Động Cơ

Chuyên khảo phân tích Ky 2 thuat, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo., phục vụ nghiên cứu và ứng dụng thực tiễn

• Trường học: Trường Đại Học Kỹ Thuật
• Chuyên ngành: Cơ Khí
• Đề tài: Kiểm Tra và Sửa Chữa Bánh Đà và Bạc Lót Trong Động Cơ
• Loại tài liệu: báo cáo
• Năm xuất bản: 2023
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng Quan Về Kiểm Tra và Sửa Chữa Bánh Đà và Bạc Lót

Kiểm tra và sửa chữa bánh đà và bạc lót trong động cơ là một phần quan trọng trong bảo trì và sửa chữa động cơ. Bánh đà có vai trò quan trọng trong việc duy trì sự ổn định của động cơ, trong khi bạc lót giúp giảm ma sát giữa các bộ phận chuyển động. Việc kiểm tra định kỳ giúp phát hiện sớm các vấn đề, từ đó có biện pháp khắc phục kịp thời.

1.1. Vai Trò Của Bánh Đà Trong Động Cơ

Bánh đà giúp duy trì động năng và ổn định tốc độ của động cơ. Nó cũng giúp giảm rung động và tiếng ồn trong quá trình hoạt động.

1.2. Tầm Quan Trọng Của Bạc Lót Trong Động Cơ

Bạc lót giúp giảm ma sát giữa các chi tiết chuyển động, từ đó kéo dài tuổi thọ của động cơ và cải thiện hiệu suất làm việc.

II. Vấn Đề Thường Gặp Khi Kiểm Tra Bánh Đà và Bạc Lót

Trong quá trình kiểm tra, có nhiều vấn đề có thể xảy ra với bánh đà và bạc lót. Độ đảo của bánh đà có thể vượt quá tiêu chuẩn cho phép, trong khi bạc lót có thể bị mài mòn do ma sát. Những vấn đề này nếu không được phát hiện kịp thời có thể dẫn đến hư hỏng nghiêm trọng.

2.1. Độ Đảo Của Bánh Đà

Độ đảo cho phép của bánh đà là 0,25 mm trên 500 mm đường kính. Nếu vượt quá mức này, cần phải sửa chữa ngay.

2.2. Hư Hỏng Bạc Lót Do Mài Mòn

Bạc lót có thể bị mài mòn do ma sát và tải trọng, dẫn đến tăng khe hở lắp ghép và giảm áp suất dầu bôi trơn.

III. Phương Pháp Kiểm Tra Bánh Đà và Bạc Lót Hiệu Quả

Có nhiều phương pháp để kiểm tra bánh đà và bạc lót. Sử dụng đồng hồ so để kiểm tra độ đảo của bánh đà là một trong những phương pháp phổ biến. Đối với bạc lót, việc kiểm tra khe hở giữa bạc và trục là rất quan trọng.

3.1. Kiểm Tra Độ Đảo Bánh Đà

Sử dụng đồng hồ so để đo độ đảo của bánh đà. Nếu độ lắc của kim đồng hồ vượt quá 0,25 mm, cần phải sửa chữa.

3.2. Kiểm Tra Khe Hở Bạc Lót

Khe hở giữa bạc và trục cần được kiểm tra định kỳ để đảm bảo điều kiện làm việc tốt nhất cho động cơ.

IV. Giải Pháp Sửa Chữa Bánh Đà và Bạc Lót

Khi phát hiện các vấn đề, cần có giải pháp sửa chữa kịp thời. Đối với bánh đà, có thể phay hoặc mài lại bề mặt để đạt tiêu chuẩn kỹ thuật. Đối với bạc lót, việc thay mới là cần thiết khi bạc bị mài mòn quá mức.

4.1. Sửa Chữa Bánh Đà

Bánh đà có thể được sửa chữa bằng cách phay hoặc mài lại bề mặt để đạt tiêu chuẩn kỹ thuật yêu cầu.

4.2. Thay Mới Bạc Lót

Khi bạc lót bị mài mòn lớn, cần thay mới để đảm bảo hiệu suất làm việc của động cơ.

V. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu

Việc kiểm tra và sửa chữa bánh đà và bạc lót không chỉ giúp kéo dài tuổi thọ động cơ mà còn nâng cao hiệu suất làm việc. Nghiên cứu cho thấy, việc bảo trì định kỳ giúp giảm thiểu hư hỏng và tiết kiệm chi phí sửa chữa.

5.1. Lợi Ích Của Việc Bảo Trì Định Kỳ

Bảo trì định kỳ giúp phát hiện sớm các vấn đề, từ đó có biện pháp khắc phục kịp thời, giảm thiểu hư hỏng.

5.2. Kết Quả Nghiên Cứu Về Hiệu Suất Động Cơ

Nghiên cứu cho thấy động cơ được bảo trì định kỳ có hiệu suất làm việc cao hơn và tuổi thọ dài hơn.

VI. Kết Luận và Tương Lai Của Kiểm Tra Bánh Đà và Bạc Lót

Kiểm tra và sửa chữa bánh đà và bạc lót là một phần không thể thiếu trong bảo trì động cơ. Tương lai của lĩnh vực này sẽ tiếp tục phát triển với sự xuất hiện của các công nghệ mới, giúp nâng cao hiệu quả và độ chính xác trong kiểm tra và sửa chữa.

6.1. Xu Hướng Công Nghệ Trong Kiểm Tra

Công nghệ mới sẽ giúp cải thiện độ chính xác và hiệu quả trong việc kiểm tra và sửa chữa bánh đà và bạc lót.

6.2. Tương Lai Của Bảo Trì Động Cơ

Bảo trì động cơ sẽ ngày càng trở nên quan trọng hơn trong việc đảm bảo hiệu suất và tuổi thọ của động cơ.

Nội dung chính

BÀI MÔ TẢ HỌC THUẬT: GIÁO TRÌNH KIỂM TRA VÀ SỬA CHỮA ĐỘNG CƠ ĐỐT TRONG

Tổng quan về giáo trình (250-300 từ)

Giáo trình Kiểm tra và Sửa chữa Động cơ Đốt trong là tài liệu học tập chuyên ngành thuộc khối kiến thức cơ sở ngành và chuyên ngành Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực tại các cơ sở đào tạo đại học và cao đẳng kỹ thuật. Giáo trình được biên soạn nhằm cung cấp nền tảng lý thuyết ứng dụng và phương pháp thực hành tiêu chuẩn cho học phần Thực hành Sửa chữa Động cơ và môn học Chẩn đoán, Bảo dưỡng - Sửa chữa Ô tô.

Mục tiêu học tập của giáo trình tập trung vào việc hình thành năng lực phân tích nguyên nhân hư hỏng, xác định các dạng sai lệch hình học, kiểm soát khe hở lắp ghép cơ khí và thực hiện quy trình công nghệ phục hồi các cụm chi tiết động cơ. Cấu trúc nội dung được tổ chức chặt chẽ theo các cụm chức năng chính: cơ cấu trục khuỷu - thanh truyền - piston, cơ cấu phân phối khí và hệ thống bôi trơn.

Cách tiếp cận của giáo trình đi từ cấu tạo, phân tích điều kiện làm việc và dạng hư hỏng điển hình, đến việc thiết lập phương pháp kiểm tra định lượng bằng dụng cụ đo chuyên dụng, từ đó đưa ra quy trình công nghệ gia công, sửa chữa và lắp ráp hiệu chỉnh. Điểm đặc sắc của tài liệu là việc cung cấp hệ thống định mức dung sai kỹ thuật cụ thể (độ đảo, độ rơ, khe hở bôi trơn, kích thước cốt sửa chữa) gắn liền với hướng dẫn sử dụng các đồ gá, thiết bị kiểm tra chuyên dùng trong ngành công nghệ ô tô.

+-------------------------------------------------------------------------+
|                  CẤU TRÚC LOGIC CỦA GIÁO TRÌNH                          |
+-------------------------------------------------------------------------+
|  1. ĐIỀU KIỆN LÀM VIỆC & PHÂN TÍCH HƯ HỎNG                              |
|     - Tải trọng cơ - nhiệt, ma sát, mài mòn, biến dạng hình học         |
+-------------------------------------------------------------------------+
|  2. PHƯƠNG PHÁP ĐO KIỂM & ĐỊNH LƯỢNG SAI LỆCH                           |
|     - Thiết bị: Panme, đồng hồ so, thước lá, khối V, bàn rà chuẩn       |
|     - Thông số: Dung sai kích thước, độ côn, độ ôvan, độ đảo, độ dôi    |
+-------------------------------------------------------------------------+
|  3. CÔNG NGHỆ GIA CÔNG PHỤC HỒI & THAY THẾ CHI TIẾT                     |
|     - Mài, doa, nắn, gia nhiệt, phân cấp kích thước theo cốt sửa chữa   |
+-------------------------------------------------------------------------+
|  4. QUY TRÌNH LẮP RÁP, CÂN CHỈNH & KIỂM TRA ĐỒNG BỘ                     |
|     - Lắp ghép theo dấu, cân bằng khối lượng, hiệu chỉnh khe hở nhiệt   |
+-------------------------------------------------------------------------+

---

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung trích xuất từ tài liệu bao gồm 3 phân hệ kỹ thuật trọng tâm:

                               CÁC CHỦ ĐỀ KỸ THUẬT TRỌNG TÂM
                                             |
     +---------------------------------------+---------------------------------------+
     |                                       |                                       |
[Chương 5: Cơ cấu Trục khuỷu -          [Chương 6: Cơ cấu                       [Chương 7: Hệ thống
 Thanh truyền - Nhóm Piston]             Phân phối khí]                          Bôi trơn Động cơ]
     |                                       |                                       |
     +-- Bánh đà & Vành răng                 +-- Xupáp, Đế & Ống dẫn hướng           +-- Chức năng màng bôi trơn
     +-- Bạc lót & Khe hở dầu                +-- Con đội cơ khí & Thủy lực           +-- Phân cấp độ nhớt SAE
     +-- Thanh truyền (cong, xoắn)           +-- Trục cam, Cần bẩy & Bạc             +-- Cấp tính năng dầu API
     +-- Piston, Chốt & Xécmăng              +-- Bộ truyền động & Cân pha

• Chương 5: Kiểm tra và sửa chữa cơ cấu Trục khuỷu - Thanh truyền - Piston:

  • Bánh đà và bạc lót: Hướng dẫn kiểm tra độ đảo mặt phẳng bánh đà bằng đồng hồ so (độ đảo cho phép 0,25 mm trên đường kính 500 mm, tức mũi rà cách tâm 250 mm có độ lắc < 0,25 mm); quy trình tháo vành răng bằng ngọn lửa đèn khò nung nóng không quá 250°C và ép vành răng mới; kiểm tra cân bằng tĩnh và cân bằng động của hệ trục khuỷu - bánh đà bằng phương pháp khoan bớt kim loại trên đối trọng hoặc bánh đà. Khảo sát hao mòn bạc lót ổ trượt; quy chuẩn 3 cốt sửa chữa của trục khuỷu (chênh nhau 0,25 mm) và trục cam (chênh nhau 0,025 mm); công nghệ doa bạc bán thành phẩm (nhỏ hơn cốt danh nghĩa 1,5 mm) đảm bảo khe hở bôi trơn 0,025 - 0,05 mm (đường kính trục < 80 mm) và 0,05 - 0,075 mm (đường kính trục 80 - 110 mm); kiểm soát độ dôi lắp ghép nửa bạc trong thân ổ $\Delta = 0,02 - 0,05\text{ mm}$; đo khe hở dọc trục của bạc chặn (cho phép 0,1 - 0,2 mm với trục < 80 mm và 0,2 - 0,25 mm với trục > 80 mm).
  • Thanh truyền: Phân tích biến dạng cong, xoắn thân thanh truyền và hiện tượng méo ôvan lỗ đầu to do tải trọng và quá tốc độ. Quy trình kiểm tra biến dạng trên bàn rà chuẩn kết hợp khối V 3 vấu hoặc thiết bị đo hiện số (độ lệch tâm/không song song cho phép là 0,02 mm trên 100 mm chiều dài); phương pháp gia công phục hồi lỗ đầu to bằng cách mài/phay bớt mặt lắp ghép không quá 0,05 mm mỗi bên rồi doa lại; tiêu chuẩn cân bằng trọng lượng đầu to và đầu nhỏ giữa các thanh truyền (sai lệch $\le 5\text{ g}$).
  • Nhóm Piston, Chốt và Xécmăng: Kiểm tra mòn thân piston bằng panme (thay mới khi khe hở thân - xilanh vượt quá 0,1 mm); kiểm tra khe hở rãnh xécmăng ($0,05 - 0,15\text{ mm}$); kiểm tra khe hở miệng xécmăng trong lòng xilanh ($0,2 - 0,3\text{ mm}$ cho xilanh < 100 mm và $0,3 - 0,5\text{ mm}$ cho xilanh 100 - 180 mm, giới hạn mòn sửa chữa không quá $1,2 - 1,5\text{ mm}$); kiểm tra độ thụt mặt lưng xécmăng so với bờ rãnh (tối thiểu 0,12 mm); quy định lắp miệng xécmăng lệch nhau và quy trình ép cụm piston - thanh truyền vào lòng xilanh bằng vòng bóp định hình.

• Chương 6: Kiểm tra và sửa chữa Cơ cấu phân phối khí:

  • Kết cấu và dẫn động: Khảo sát các dạng dẫn động xupáp treo (trục cam thân máy qua con đội, đũa đẩy, cần bẩy; trục cam trên nắp xilanh dẫn động trực tiếp hoặc qua cần bẩy), tỷ số truyền động 2:1 ở động cơ 4 kỳ; kiểm tra bộ truyền bánh răng (độ rơ ăn khớp $\le 0,3\text{ mm}$), bộ truyền xích (thay mới khi độ lắc nhánh xích chùng > 15 mm) và bộ truyền đai răng.
  • Cụm xupáp và con đội: Tiêu chuẩn bề dày nấm xupáp ($a \ge 1\text{ mm}$), độ cong thân xupáp ($\le 0,03\text{ mm}$), độ đảo tán xupáp ($\le 0,025\text{ mm}$), độ mòn thân ($\le 0,05\text{ mm}$); quy trình thay ống dẫn hướng xupáp (thay mới khi khe hở với thân xupáp vượt quá 0,1 mm); kết cấu cơ cấu làm xoay xupáp tự động bằng đĩa đàn hồi và viên bi rãnh nghiêng. Cấu tạo và nguyên lý hoạt động của con đội cơ khí và con đội thủy lực tự bù khe hở nhiệt; 4 thông số kỹ thuật của con đội thủy lực (đường kính ngoài $D$, chiều cao làm việc lớn nhất $H$, chiều rộng rãnh dầu $a$, vị trí rãnh cấp dầu $b$; bước tăng cốt $0,025\text{ mm}$ với 10 cỡ kích thước); điều chỉnh vị trí làm việc của pit-tông con đội thủy lực cách vòng hãm $0,5 - 1,2\text{ mm}$.
  • Điều chỉnh khe hở nhiệt: Quy chuẩn khe hở nhiệt xupáp nguội ($0,15 - 0,4\text{ mm}$); phương pháp xác định điểm chết trên cuối kỳ nén - đầu kỳ nổ; quy trình điều chỉnh khe hở nhiệt theo thứ tự nổ động cơ (ví dụ động cơ 4 xilanh thứ tự 1-3-4-2 với góc quay trục khuỷu $180^\circ$ mỗi bước).

• Chương 7: Sửa chữa Hệ thống bôi trơn:

  • Nguyên lý và phân loại: Vai trò giảm ma sát ướt, làm mát, tẩy rửa mạt kim loại, bao kín buồng cháy và giảm chấn va đập.
  • Tiêu chuẩn dầu bôi trơn: Phân loại độ nhớt theo SAE (dầu đơn cấp như SAE 30, SAE 40, SAE 20W; dầu đa cấp SAE 20W-40, SAE 5W-30); phân loại phẩm cấp tính năng theo API (động cơ xăng API-SG, SH; động cơ diesel API-CD, CE, CF và tiêu chuẩn kết hợp API-SG/CD, API-SG/CF).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý ma sát học (Tribology) trong ổ trượt và cụm piston - xilanh, bản chất của hiện tượng mài mòn cơ học, mài mòn xâm thực và ăn mòn hóa học. Xây dựng lý thuyết chuỗi kích thước lắp ghép, chế độ lắp ghép có độ dôi, độ hở bôi trơn thủy động học, lý thuyết cân bằng động cơ đốt trong và nguyên lý pha phân phối khí.

Kỹ năng phát triển

• Kỹ năng đo kiểm kỹ thuật: Sử dụng thành thạo panme đo ngoài/đo trong, đồng hồ so, thước lá, dưỡng đo góc, khối V chuẩn, bàn rà phẳng và thiết bị chỉ thị kỹ thuật số.
• Kỹ năng phân tích hư hỏng: Chẩn đoán các hiện tượng kẹt piston, xoay xécmăng, tróc rỗ bạc lót, cháy rỗ mặt côn xupáp dựa trên dấu vết hình học và biến dạng bề mặt.
• Kỹ năng công nghệ phục hồi: Thao tác gia nhiệt tháo lắp chi tiết ghép căng, doa lỗ bạc lót trên máy doa trục dài, mài sửa mặt côn xupáp trên thiết bị chuyên dụng, nắn thanh truyền và cân bằng khối lượng các cụm chuyển động.

---

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình được thiết kế theo phương pháp sư phạm định hướng năng lực thực hành kỹ thuật (Competency-Based Training), gắn chặt việc tiếp thu lý thuyết cấu tạo với các bước thực hành tại xưởng:

+-------------------------------------------------------------------------------+
|                       PHƯƠNG PHÁP TIẾP CẬN SƯ PHẠM                            |
+-------------------------------------------------------------------------------+
|  1. THỰC HÀNH QUY TRÌNH ĐO KIỂM THEO TIÊU CHUẨN                               |
|     - Sử dụng bàn rà chuẩn, khối V, đồng hồ so, dưỡng đo khe hở               |
+-------------------------------------------------------------------------------+
|  2. GIẢI QUYẾT TÌNH HUỐNG HƯ HỎNG THỰC TẾ (CASE STUDIES)                       |
|     - Phân tích nguyên nhân thanh truyền cong/xoắn làm mòn lệch xilanh        |
|     - Hiện tượng tụt áp suất dầu bôi trơn do mòn bạc lót hoặc con đội         |
+-------------------------------------------------------------------------------+
|  3. ĐÁNH GIÁ ĐỊNH LƯỢNG NĂNG LỰC GIA CÔNG & LẮP RÁP                           |
|     - Kiểm tra kích thước hình học sau doa, mài, cân bằng động                |
|     - Hiệu chỉnh khe hở nhiệt và góc lệch miệng xécmăng đúng yêu cầu          |
+-------------------------------------------------------------------------------+

• Phương pháp giảng dạy: Giảng viên sử dụng các sơ đồ nguyên lý đo (như sơ đồ đo độ đảo bánh đà, sơ đồ khối V 3 vấu kiểm tra thanh truyền hình 5.5-3, sơ đồ máy mài xupáp hình 6.3-5) để trực quan hóa thao tác kỹ thuật trước khi sinh viên thực hành trên động cơ thực tế.
• Tình huống kỹ thuật (Case studies): Tài liệu tích hợp các phân tích hiện tượng thực tế, ví dụ: tác hại của việc xoắn thanh truyền dẫn đến pit-tông bị ép nghiêng vào vách xilanh khi đổi chiều chuyển động; ảnh hưởng của việc chọn sai độ nhớt dầu bôi trơn gây cào xước bạc lót khi khởi động nguội.
• Bài tập và câu hỏi ôn tập: Hệ thống câu hỏi định hướng ở cuối mỗi chương (27 câu ở Chương 5, 16 câu ở Chương 6) đóng vai trò là khung kiểm tra đánh giá mức độ hiểu sâu về bản chất công nghệ (như giải thích lý do không được lắp lẫn bạc lót, quy tắc bố trí miệng xécmăng, phương pháp định vị khi doa đầu to thanh truyền).
• Phương pháp tự học: Người học được định hướng đối chiếu các thông số đo thực tế với bảng dung sai tiêu chuẩn của nhà sản xuất, rèn luyện kỹ năng đọc hiểu tài liệu kỹ thuật sửa chữa ô tô.

---

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Kiểm tra và Sửa chữa Động cơ Đốt trong sở hữu các đặc tính kỹ thuật định lượng chuẩn xác và cập nhật các nguyên lý công nghệ cơ khí ô tô:

• Tính định lượng cơ khí chính xác: Mọi quy trình kiểm tra đều đi kèm trị số sai số cho phép cụ thể, loại bỏ các đánh giá cảm tính. Ví dụ: độ không song song của thanh truyền cho phép $\le 0,02\text{ mm}/100\text{ mm}$; sai lệch khối lượng các cụm thanh truyền $\le 5\text{ g}$; độ đảo tán xupáp $\le 0,025\text{ mm}$; độ dôi nửa bạc lót $A = 0,02 - 0,05\text{ mm}$.
• Bao quát đầy đủ các kết cấu truyền thống và hiện đại: Tài liệu phân tích song song giữa các cơ cấu cơ khí thuần túy (trục cam thân máy, con đội cơ khí, xupáp điều chỉnh bằng vít) và các kết cấu cải tiến (cơ cấu xupáp tự xoay, con đội thủy lực tự triệt tiêu khe hở nhiệt, bộ truyền động trục cam bằng đai răng và xích có bộ căng tự động).
• Tiêu chuẩn hóa quốc tế: Tích hợp đầy đủ các hệ thống phân loại chất lượng phụ tùng và vật tư tiêu hao theo chuẩn quốc tế, tiêu biểu là tiêu chuẩn phân cấp độ nhớt SAE J300 và hệ thống phẩm cấp chất lượng dầu bôi trơn API của Viện Dầu khí Hoa Kỳ.

---

Đối tượng sử dụng giáo trình (200-250 từ)

• Sinh viên chuyên ngành: Sinh viên năm thứ 3 và năm thứ 4 theo học các chương trình đào tạo Kỹ sư, Cử nhân Công nghệ Kỹ thuật Ô tô, Kỹ thuật Cơ khí Động lực, Công nghệ Kỹ thuật Giao thông.
• Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần: Vẽ kỹ thuật cơ khí, Dung sai và Lắp ghép, Cơ lý thuyết, Nguyên lý Chi tiết máy, Vật liệu học cơ khí & Xử lý nhiệt, Nguyên lý Động cơ đốt trong.
• Giảng viên và Kỹ thuật viên: Tài liệu là cơ sở xây dựng đề cương bài giảng lý thuyết, giáo trình thực hành xưởng động cơ, tài liệu bồi dưỡng tay nghề cho kỹ thuật viên chẩn đoán và sửa chữa tại các xí nghiệp, xưởng dịch vụ bảo hành ô tô.
• Tự học và nghiên cứu: Phù hợp cho kỹ sư cơ khí thực hành tra cứu các thông số khe hở kỹ thuật, dung sai cốt sửa chữa khi thực hiện các dự án đại tu, phục hồi động cơ đốt trong.

---

Bảng tổng hợp thông số đo kiểm và dung sai kỹ thuật cốt lõi

Bộ phận / Cụm chi tiết	Thông số kiểm tra	Trị số tiêu chuẩn / Giới hạn cho phép	Phương pháp / Dụng cụ đo
Bánh đà	Độ đảo mặt phẳng	$\le 0,25\text{ mm}$ trên đường kính $500\text{ mm}$	Đồng hồ so (đặt cách tâm 250 mm)
Vành răng bánh đà	Nhiệt độ nung tháo lắp	Không quá $250^\circ\text{C}$	Đèn khò, máy ép
Bạc lót ổ trượt	Độ dôi lắp ghép ($\Delta$)	$0,02 - 0,05\text{ mm}$	Đồ gá ép kiểm tra nhanh + Đồng hồ so
Bạc lót cổ trục	Khe hở bôi trơn	$0,025 - 0,05\text{ mm}$ ($D < 80\text{ mm}$) $0,05 - 0,075\text{ mm}$ ($D = 80 - 110\text{ mm}$)	Dưỡng chất dẻo hoặc Panme + Đồng hồ đo lỗ
Bạc chặn dọc trục	Khe hở di chuyển dọc	$0,1 - 0,2\text{ mm}$ ($D < 80\text{ mm}$) $0,2 - 0,25\text{ mm}$ ($D > 80\text{ mm}$)	Thước lá hoặc Đồng hồ so tì đầu trục
Thanh truyền	Độ lệch tâm (cong/xoắn)	$\le 0,02\text{ mm}$ trên $100\text{ mm}$ chiều dài	Bàn rà chuẩn + Khối V 3 vấu / Đồng hồ số
Thanh truyền	Sai lệch khối lượng	$\le 5\text{ g}$ giữa các thanh truyền	Cân chuyên dùng đầu to và đầu nhỏ
Thân Piston	Khe hở với vách xilanh	$\le 0,1\text{ mm}$	Panme đo ngoài + Thước lá rà váy
Xécmăng	Khe hở miệng	$0,2 - 0,3\text{ mm}$ (Xilanh $< 100\text{ mm}$) $0,3 - 0,5\text{ mm}$ (Xilanh $100 - 180\text{ mm}$) Giới hạn sửa chữa: $\le 1,2 - 1,5\text{ mm}$	Đẩy xécmăng vào lòng xilanh + Thước lá
Xécmăng	Độ thụt mặt lưng	$\ge 0,12\text{ mm}$ so với bờ rãnh	Thước phẳng + Thước lá / Panme
Cụm Xupáp	Bề dày mép tán nấm ($a$)	$\ge 1\text{ mm}$	Thước kẹp / Panme
Thân Xupáp	Độ cong thân	$\le 0,03\text{ mm}$	Khối V + Đồng hồ so
Tán Xupáp	Độ đảo mặt côn	$\le 0,025\text{ mm}$	Khối V + Đồng hồ so rà mặt côn
Ống dẫn hướng xupáp	Khe hở với thân xupáp	$\le 0,1\text{ mm}$ (vượt quá phải thay mới)	Dưỡng đo lỗ hoặc Lắc ngang + Đồng hồ so
Bánh răng cam	Độ rơ ăn khớp	$\le 0,3\text{ mm}$	Đồng hồ so rà chân răng
Trục cam	Khe hở dọc trục	$0,2 - 0,3\text{ mm}$	Thước lá đo khe hở bích chặn
Xích phối khí	Độ lắc nhánh chùng	$\le 15\text{ mm}$	Lắc tay kiểm tra tại điểm giữa
Cơ cấu xupáp	Khe hở nhiệt (nguội)	$0,15 - 0,4\text{ mm}$	Thước lá tại đuôi xupáp / đầu cần bẩy
Con đội thủy lực	Khe hở pit-tông & vòng hãm	$0,5 - 1,2\text{ mm}$	Dụng cụ ép pit-tông + Thước lá

---

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với học phần nào trong chương trình đào tạo?

Tài liệu được thiết kế tương thích trực tiếp với học phần Thực hành Sửa chữa Động cơ, Chẩn đoán Kỹ thuật Ô tô và Công nghệ Sửa chữa Ô tô thuộc khối ngành Kỹ thuật Giao thông và Cơ khí Động lực.

2. Cần nắm vững những kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần có kiến thức vững vàng về Dung sai và Lắp ghép (đặc biệt là dung sai chuỗi kích thước và các chế độ lắp ghép có độ dôi, độ hở), Nguyên lý Động cơ đốt trong và Kỹ thuật đo lường cơ khí chính xác.

3. Điểm khác biệt giữa tài liệu này và sổ tay bảo dưỡng thông thường là gì?

Sổ tay dịch vụ thông thường chỉ cung cấp các bước tháo lắp nhanh; giáo trình này phân tích sâu cơ chế hao mòn, giải thích bản chất hình học của biến dạng (như thanh truyền bị xoắn làm đổi hướng lực ép của piston), thiết lập chuỗi kích thước cốt sửa chữa và hệ thống hóa nguyên lý đo kiểm trên đồ gá chuyên dụng.

4. Phương pháp tự học giáo trình đạt hiệu quả cao nhất là gì?

Cần kết hợp việc nghiên cứu cơ chế làm việc, phân tích nguyên nhân hư hỏng cùng với việc giải các câu hỏi ôn tập cuối chương; đối chiếu các số liệu khe hở thực tế đo được tại xưởng với bảng dung sai tiêu chuẩn được trình bày trong giáo trình.

5. Những trang thiết bị bổ trợ nào cần có để thực hành theo nội dung giáo trình?

Xưởng thực hành cần trang bị bàn rà phẳng, khối V chuẩn, đồng hồ so đo đảo/đo lỗ, panme đo ngoài, thước lá chia vạch mịn, máy doa bạc trục dài, máy mài mặt côn xupáp và thiết bị kiểm tra cân bằng tĩnh - động.

---

Kết luận (150 từ)

Giáo trình Kiểm tra và Sửa chữa Động cơ Đốt trong là tài liệu học thuật hoàn chỉnh, cung cấp cơ sở lý thuyết chuyên sâu kết hợp quy trình công nghệ chuẩn mực cho việc kiểm tra, chẩn đoán và phục hồi động cơ. Giá trị cốt lõi của tài liệu nằm ở tính định lượng cơ khí nghiêm ngặt, việc giải thích cặn kẽ bản chất các hư hỏng hình học và các phương pháp hiệu chỉnh chính xác cụm chi tiết máy.

Lộ trình tiếp cận kiến thức được khuyến nghị bao gồm: nắm vững điều kiện làm việc và nguyên lý hao mòn $\rightarrow$ thực hành đo kiểm xác định sai lệch hình học trên đồ gá chuyên dùng $\rightarrow$ thực hiện quy trình gia công phục hồi cơ khí $\rightarrow$ lắp ráp, cân bằng và hiệu chỉnh khe hở làm việc toàn hệ thống. Để nâng cao hiệu quả ứng dụng, người học nên kết hợp giáo trình này với các sổ tay tra cứu định mức kỹ thuật chuyên biệt từ nhà sản xuất động cơ và các tiêu chuẩn phân loại vật liệu bôi trơn quốc tế SAE/API.

Trích đoạn nội dung tài liệu

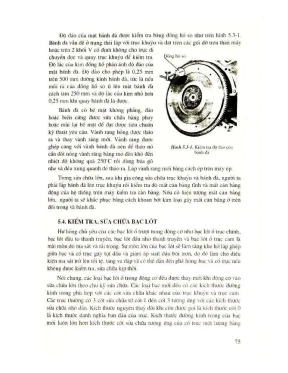

Độ đáo cùa mặt bánh đà được kiểm tra bằng đổng hồ so như trẽn hình 5. Bánh dà vẫn để ờ trạng thái lắp với trục khuỷu và đặt trèn các gối đỡ trên thân máy hoặc trẽn 2 khối V cô' định không cho trục di chuyên dọc và quay trục khuỷu để kiếm tra. Độ lắc cùa kim đổng hổ phán ánh độ đáo của mặt bánh đà. Độ đảo cho phép là 0,25 mm trẽn 500 mm dường kính bánh đà, lức là nếu mũi rà của đồng hồ so tì lên mặt bánh đà cách tâm 250 mm và dộ lắc cùa kim nhò hơn 0,25 mm khi quay bánh dà là dược.

Bánh đà có bé mặt không phiing, đáo hoặc biến cứng được sửa chữa bang phay hoậc mài lại bề mặt dể đạt dược tiêu chuẩn kỹ thuật yêu cẩu. Vành răng hóng được tháo ra và thay vành răng mới. Vành răng được ghép căng với vành bánh đà nên đẽ tháo nó cần đốt nóng vành răng bằng mó đèn khò den nhiệt độ không quá 250"C rồi dùng búa gõ nhẹ và đểu xung quanh để tháo ra. Lắp vành răng mới bằng cách ép trên máy ép.

Trong sửa chữa lớn, sau khi gia cõng sửa chữa irục khuỷu và bánh đà, người ta phái lắp bánh đà lẽn trục khuỷu rồi kiểm tra dộ mất càn băng tĩnh và mát cân bằng động cùa hệ thống trẽn máy kiểm tra cân bảng. Nếu có hiện tượng mất cân băng lớn. người la sẽ khắc phục bằng cách khoan bớt kim loại gây mát cân bảng ớ trẽn đỏi trọng và bánh đà. KIỂM TRA, SỬA CHỮA BẠC LÓ T Hư hỏng chù yếu cùa các bạc lót ổ trượt trong dộng cơ như bạc lót ố trục chính, bạc lót đầu to thanh truyền, bạc lót đầu nhỏ thanh truyền và bạc lót ố trục cam là mài mòn do ma sát và tải trọng.

Sự mòn lớn của bạc lót sẽ làm tăng khe hờ lắp ghép giữa bạc và cổ trục gày tụt dầu và giảm áp suất dầu bôi trơn, do đó làm cho điều kiện ma sát trờ lên tồi tệ, tăng va đập và có thê’ dẫn đến phá hóng bạc và cổ trục nếu không được kiểm tra, sừa chữa kịp thời. Nói chung, các loại bạc lót ổ trong động cơ đểu được thay mới khi động cơ vào sửa chữa lớn theo chu kỳ sửa chữa. Các loại bạc mới đều có các kích thước đường kính trong phù hợp với các cốt sửa chữa khác nhau cùa trục khuỷu và trục cam. Các trục thường có 3 cốt sửa chữa từ cốt 1 đến cốt 3 tương ứng với các kích thước sửa chữa nhò dần.

Kích thước nguyên thuỷ đôi khi còn được gọi là kích ihước cốt 0 là kích thước danh nghĩa ban đẩu của trục. Kích thước đường kính trong cùa bạc mới luôn lớn hơn kích thước cốt sửa chữa tương ứng cùa cố trục một lượng bằng 75 khe hờ tiêu chuẩn giữa bạc và trục dê dảm bào yêu cầu làm việc. Kích thước tlường kính trong cùa bạc ổ trục cam ứng với các cốt sừa chữa cùa trục thường chênh nhau 0,025 mm, nhỏ dần so với đường kính nguyên thuý, còn cùa bạc ổ trục khuỷu Ihì chênh nhau 0,25 mm. Khi trục được gia công sửa chừa dúng kích thước côt sứa chữa thì chi cần lắp bạc mới có cốt kích thước tương ứng là được Tuy nhiên, cũng có một sô' bạc ổ trục khuỷu đuợc chế tạo dưới dạng bán thành phám có dường kính trong nhỏ hơn đường kính cùa bạc nguyên thuỷ 1,5 mm đế người sứa chữa có the gia công lại mặt trong đến kích thước sửa chữa cần thiết, đảm bao khe hờ giữa bạc và trục (khe hở bôi trơn) là 0,025 - 0,05 mm cho các cổ trục có đường kính nhỏ hơn 80 mm và 0,05 - 0,075 mm cho các cổ trục có đường kính lớn đến 110 mm.

Việc gia công lại các bạc bán thành phẩm cùa ố trục khuỷu dươc [hực hiện trên m áy doa, dao doa được lắp trẽn trục dài có gối tựa ờ hai dầu. Trước hết, láp các bạc cẩn gia công lên các ổ cùa chúng, vặn chặt các bulông cố định các náp ổ đủ lực quy dịnh, rà gá thân máy trên máy doa sao cho đường tâm trục dao doa trùng với đường tâm cùa các ổ lap bạc cần gia cõng rồi tiến hành doa đến kích thước phù hợp với kích thước sửa chữa cùa cổ trục đám bảo khe hớ yêu cầu. Trong báo dưỡng hoặc sửa chữa nhò liên quan đến các trục và bạc, nếu cẩn thì phái tháo đê kiểm tra các hư hỏng cùa bạc xem bạc còn đàm bào được yẽu cẩu kỹ thuật để làm việc tiếp đến kỳ sửa chữa lớn hay khòng. Khi tháo bạc đẽ kiểm tra nên tháo và kiếm tra từng ổ m ột và sau khi kiểm tra phải gá bạc trờ lại ổ cũ cùa nó luôn để tránh lắp lẫn giữa các ổ.

Các bạc lót có thể có hư hòng ở phán vấu định vị trên vỏ bạc hoặc hư hỏng ờ phẩn hợp kim chống m òn. Nếu quan sát vò bạc lót và bể m ặt ma sất của bạc lót thấy vấu định vị vẫn còn nguyên, bể mặt ma sát trơn tru và nhẵn bóng chứng tỏ hiện tượng mài mòn bình thường. T rong trường hợp này, cẩn kiểm tra khe hờ giữa bạc và trục. Đối với các bạc 2 nừa cùa ổ trục chính và đầu to thanh truyền cần kiểm tra thèm độ dõi lắp ghép giữa bạc và thân ổ.

Việc kiểm tra khe hờ lắp gh ép bạc và trục có thể được thực hiện bang cách dùng dưỡng chàt dẻo như đã nói ờ phần H ìn h 5. Đổ gá kiếm tra nhanh dỏ dôi của thân bạc l ó l trục khuỷu hoặc do trực tiếp đường 1- thân đổ gá: 2- bạc lót kiêm tra: 3- v-ẵiu cỏ kính cùa cổ trục và đường kính bạc khi định; 4- đổn g hổ so: 5- dâu l ỉ u cu a đó nò hổ lắp trong ổ. Nếu khe hớ ứng với mỗi s o: 6- VUU ép m ang đốn g h ỏ v \ 7- p u - i o n ó xi lanh khí nén: 8- khí nén 76 10 mm đường kính trục mà nhỏ hơn 0,01 mm là được. Đ ể đảm bào độ dôi lắp ghép bạc trong ổ thì khi dặt nửa bạc lén thân ổ hoặc nắp ổ hoặc đồ gá kiêm tra (hình 5.4-1), bạc phải nhô lên khỏi bề m ặt lắp ghép m ột độ dôi A = 0,02 - 0,05 mm.

Nếu trị số này quá nhò sẽ không đảm bảo độ cứng vững cùa bạc trong ố, nếu quá lớn sẽ gãy biến dạng m éo bạc khi lắp vào trong ổ. Với bạc liền của trục cam phái dê nguyên nó trong ổ để kiểm tra, khi đã ép bạc ra khỏi ổ thì phải thay mới. Bạc lót có thể hư hòng ờ dạng vấu định vị bị gãy, lớp hợp kim chống mòn bị tróc rỗ hoặc bị bóc đi. Hiện tượng tróc có thế do bạc lắp trong ổ không đù độ cứng vững hoặc do độ ô van quá lớn, còn hiện tượng bóc lớp hợp kim chống mòn là do thiếu dầu bôi (rơn trên bể mặt hoặc do khe hớ bôi trơn quá nhò.

Nếu dầu bôi trơn bấn, có nhiều hạt cứng thi mặt ma sát cùa lớp hợp kim chống m òn có thể bị xước thành gờ. Đôi khi lớp hợp kim bề mặt còn bị ăn mòn hoặc xâm thực do trong dáu bôi trơn có chứa các chất ăn m òn hoặc nước. Khi kiếm tra, nếu quan sát thấy bé mặt ma sát cùa bạc lót c ó ‘các hiẹn tượng hư hòng này thì phải thay bạc mới. Khi phải thay bạc mới ờ một cổ trục nào đó nên thay luôn bạc ớ các trục khác để dàm bào khe hờ bạc và trục ở các ổ đều nhau dê tránh tình trạng trục bị uốn.

Đối với bạc chặn di chuyển dọc trục cùa trục khuỷu cũng cần phải kiểm tra đặc điểm bé mặt ma sát như đối với bạc cổ trục, kiếm tra khe hớ giữa bạc và vai cổ trục bằng cách dùng thước lá hoặc dưỡng hoặc dùng dồng hổ so (hình 5. Việc kiểm tra bằng thước lá hoặc dưỡng được thực hiện bầng cách dùng đòn bẩy để bẩy ép trục khuỷu về một bên bạc chặn rồi đo khe hờ giữa bạc chặn bên kia và vai cổ trục. Nếu kiếm tra bằng đồng hồ so thì cho mũi rà cùa động hổ tì vào đầu trục, dùng đòn bầy bẩy trục khuỷu dịch chuyển về phía trước và phía sau, đồng thời quan sát độ dịch chuyển của kim đổng hồ giữa hai vị trí, khoảng dịch chuyển của kim đổng hổ chính là khe hờ giữa bạc chặn và vai trục. Khe hờ cho phép là 0.1 - 0,2 mm đối với cổ trục nhỏ hơn 80 mm và 0,2 - 0,25 mm dối với cổ trục lớn hơn 80 mm.

Kiềm tra độ rơ dọc cùa trục khuỷu bàng thước lá (a) và bằng đổ ng hổ so (b) I - thước lá hoặc dưỡng; 2- bạc chặn; 3- đổng hồ so; 4- dẩu đo của đồng hổ so. 77 Một số điểu cẩn chú ý khi lắp bạc lót: - Kiểm tra độ dôi lắp ghép giữa bạc và ố. - Kiểm tra khe hờ giữa bạc và trục, khe hờ giữa bạc chận và trục đẽ kháng định các khe hờ này nằm trong phạm vi cho phép. - Rừa sạch và thổi khô bạc.

Chú ý không sờ tay vào bề mặt bạc. - Nếu dùng lại bạc cũ thì phải lắp đúng ổ của nó, không được lâp lẫn bạc giữa các ổ và cẩn lắp đúng vị trí nguyên thuv cùa nó. - Kiểm tra vị trí lỗ dầu trên bạc và trên thân ổ để sao cho khi lắp bạc vào các lỗ phải trùng nhau. - Cho dầu bôi trơn vào các bể mật bạc.

- Khi lắp nắp ổ lẽn thân ổ, cẩn vận bulông bàng tay trước, dùng cán búa gỗ gõ cho nắp ổ vào đúng vị trí, sau đó mới xiết chặt. KIỂM TRA , SỨA CHỮA THANH TRUY ỂN Do chịu tải trọng nén và uốn lớn, thanh truyền có thể có các hư hỏng trong quá trình làm việc như gãy. biến dạng cong, xoắn thân thanh truyền, m òn các bé mặt lắp bạc đẩu nhò và bề mặt lăp bạc đầu to, hòng lỗ láp bulông thanh truyền hoặc bé mặt lắp ghép của nắp đầu (o và thân thanh truyền. Trong các động cơ cao tốc.

nếu động cơ chạy vượt quá tốc độ vòng quay cực đại Irong thời gian dài có thế làm cho đẩu to thanh truyền bị biến dạng do bị kéo theo phương dọc thăn thanh truyền, làm cho lỗ lắp bạc đẩu (o bị méo thành hình ó van. Hiện tượng gãy thanh truyền trong quá trình làm việc rất nguy hiếm vì có thê gày vỡ xilanh và nắp xilanh.
