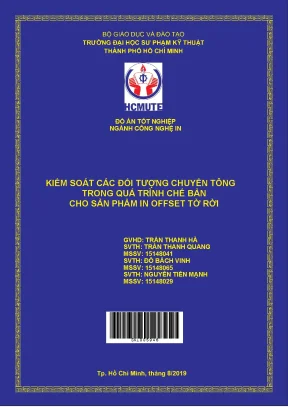

Đồ Án HCMUTE: Kiểm Soát Đối Tượng Chuyển Tông Trong Quá Trình Chế Bản Sản Phẩm In Offset

Đồ án nghiên cứu hcmute kiểm soát các đối tượng chuyển tông trong quá trình chế bản cho sản phẩm in offset tờ rời, thiết kế chi tiết, tính toán kỹ thuật theo tiêu chuẩn, đánh giá

• Tác giả: Trần Thanh Quang
• Người hướng dẫn: Th. Trần Thanh Hà
• Trường học: Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh
• Chuyên ngành: Công Nghệ In
• Đề tài: Kiểm Soát Các Đối Tượng Chuyển Tông Trong Quá Trình Chế Bản Cho Sản Phẩm In Offset Tờ Rời
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2019
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ ĐỒ ÁN TỐT NGHIỆP
• PHIẾU ĐÁNH GIÁ ĐỒ ÁN TỐT NGHIỆP (DÀNH CHO GVHD)
• PHIẾU ĐÁNH GIÁ ĐỒ ÁN TỐT NGHIỆP (DÀNH CHO GVPB)
• TÓM TẮT ĐỀ TÀI NGHIÊN CỨU
• MỤC LỤC
• DANH MỤC CÁC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG BIỂU
• DANH SÁCH CÁC HÌNH ẢNH VÀ BIỂU ĐỒ
• TÀI LIỆU THAM KHẢO
• 1. CHƯƠNG 1: DẪN NHẬP
• 1.1. Lý do chọn đề tài
• 1.2. Mục tiêu nghiên cứu
• 1.3. Khách thể, đối tượng nghiên cứu
• 1.4. Phạm vi nghiên cứu và giới hạn đề tài
• 1.4.1. Phạm vi nghiên cứu
• 1.4.2. Giới hạn đề tài
• 1.5. Phương pháp nghiên cứu
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 2.1. Tổng quan về phục chế tông liên tục
• 2.2. Chất lượng phục chế trong in offset
• 2.3. Gia tăng tầng thứ
• 2.4. Hiện tượng gãy tông trong quá trình phục chế tông liên tục
• 2.5. Kiểm soát hiện tượng gãy tông trong quá trình chế bản
• 2.6. Phục chế hình ảnh bitmap
• 2.7. Phục chế hình ảnh vector
• 2.8. Kiểm soát gãy tông trong quá trình chế bản
• 3. CHƯƠNG 3: THỰC NGHIỆM
• 3.1. Mục đích thực nghiệm
• 3.2. Điều kiện thực nghiệm
• 3.2.1. Điều kiện chế bản
• 3.2.2. Điều kiện in
• 3.2.3. Thiết bị và điều kiện đo
• 3.3. Các hướng dẫn kỹ thuật sử dụng
• 3.4. Xây dựng Test Form kiểm soát các đối tượng chuyển tông liên tục
• 3.5. Ổn định điều kiện thực nghiệm
• 3.6. Đánh giá kết quả in thực nghiệm
• 3.7. Kết luận quá trình in thực nghiệm
• 4. CHƯƠNG 4: KẾT LUẬN VÀ KIẾN NGHỊ
• 4.1. Những kết quả đạt được
• 4.2. Vấn đề còn tồn tại
• 4.3. Hướng phát triển của đề tài
• Phụ lục 1 Điều kiện thực nghiệm đề tài
• Phụ lục 2 Tram đồng tâm Concentrix
• Phụ lục 3 Các hệ thống tram
• Phụ lục 4 Lựa chọn góc xoay tram cho màu pha
• Phụ lục 5 Một số điều kiện in và hồ sơ màu & Biểu đồ các đường cong tầng thứ theo ISO 12647-2:2004
• Phụ lục 6 Tuyến tính và bù trừ GTTT trên hệ thống ghi bản suprasetter A105
• Phụ lục 7 Kết quả thực nghiệm

Tóm tắt

I. Giới thiệu

Đề tài 'Kiểm soát đối tượng chuyển tông trong chế bản sản phẩm in offset' tập trung vào việc nghiên cứu và cải thiện quy trình chế bản trong ngành in offset. Kiểm soát chất lượng là yếu tố quan trọng trong việc đảm bảo sản phẩm in đạt tiêu chuẩn. Nghiên cứu này nhằm tìm hiểu các dạng chuyển tông màu và các yếu tố ảnh hưởng đến chất lượng phục chế. Việc áp dụng các tiêu chuẩn kỹ thuật trong in offset sẽ giúp nâng cao chất lượng sản phẩm. Đặc biệt, việc kiểm tra màu sắc và độ chính xác màu là rất cần thiết để đảm bảo sự đồng nhất trong sản phẩm in.

1.1. Mục tiêu nghiên cứu

Mục tiêu chính của nghiên cứu là xác định các yếu tố ảnh hưởng đến chuyển tông màu trong quá trình chế bản. Nghiên cứu sẽ phân tích các phương pháp phục chế hình ảnh bitmap và đồ họa, từ đó đưa ra các tiêu chí kỹ thuật để cải thiện quy trình in. Việc áp dụng các hướng dẫn kỹ thuật sẽ giúp tối ưu hóa quy trình in offset, từ đó nâng cao chất lượng sản phẩm. Nghiên cứu cũng sẽ khảo sát và đánh giá chất lượng tái tạo đối tượng chuyển tông của các loại tram AM, FM, XM và các hình dạng tram khác nhau.

II. Cơ sở lý thuyết

Chất lượng phục chế trong in offset phụ thuộc vào nhiều yếu tố, bao gồm quy trình in offset, công nghệ in offset, và các yếu tố kỹ thuật khác. Việc kiểm soát hiện tượng gãy tông trong quá trình phục chế là rất quan trọng. Nghiên cứu sẽ phân tích các hiện tượng gãy tông và cách kiểm soát chúng thông qua việc áp dụng các tiêu chuẩn kỹ thuật. Các yếu tố như độ phân giải hình ảnh, kiểu nén và điều kiện in cũng sẽ được xem xét để đánh giá ảnh hưởng đến chất lượng hình ảnh chuyển tông.

2.1. Kiểm soát hiện tượng gãy tông

Kiểm soát hiện tượng gãy tông trong quá trình chế bản là một trong những thách thức lớn trong ngành in. Nghiên cứu sẽ đề xuất các phương pháp để kiểm soát hiện tượng này, bao gồm việc sử dụng các phần mềm thiết kế và hỗ trợ xử lý file. Việc áp dụng các tiêu chuẩn kỹ thuật trong in offset sẽ giúp giảm thiểu hiện tượng gãy tông, từ đó nâng cao chất lượng sản phẩm in. Các phương pháp phục chế hình ảnh bitmap và vector cũng sẽ được phân tích để tìm ra giải pháp tối ưu cho việc kiểm soát chất lượng.

III. Thực nghiệm

Quá trình thực nghiệm sẽ được thực hiện tại Trường Đại Học Sư Phạm Kỹ Thuật Thành Phố Hồ Chí Minh. Nghiên cứu sẽ khảo sát và áp dụng các kết quả nghiên cứu vào quá trình in offset thực tế tại xưởng in Tuấn Nam. Việc đánh giá chất lượng tái tạo đối tượng chuyển tông sẽ được thực hiện thông qua việc kiểm tra các loại tram khác nhau. Kết quả thực nghiệm sẽ giúp xác định các yếu tố ảnh hưởng đến chất lượng in và đưa ra các biện pháp cải tiến quy trình in.

3.1. Đánh giá kết quả in thực nghiệm

Đánh giá kết quả in thực nghiệm sẽ được thực hiện thông qua việc so sánh chất lượng các đối tượng chuyển tông khi áp dụng các tiêu chuẩn kỹ thuật. Nghiên cứu sẽ phân tích các yếu tố như độ phân giải hình ảnh, kiểu nén và điều kiện in để xác định ảnh hưởng đến chất lượng hình ảnh chuyển tông. Kết quả thu được sẽ giúp đưa ra các biện pháp nâng cao chất lượng khuôn in và tối ưu hóa quy trình in offset.

IV. Kết luận và kiến nghị

Nghiên cứu đã chỉ ra rằng việc kiểm soát các đối tượng chuyển tông trong quá trình chế bản cho sản phẩm in offset là rất cần thiết. Các tiêu chí và hướng dẫn kỹ thuật được đề xuất sẽ giúp nâng cao chất lượng sản phẩm in. Việc áp dụng các kết quả nghiên cứu vào thực tế sẽ giúp cải thiện quy trình in và đảm bảo chất lượng sản phẩm. Nghiên cứu cũng khuyến nghị cần tiếp tục nghiên cứu và phát triển các phương pháp mới để kiểm soát chất lượng trong ngành in.

4.1. Hướng phát triển của đề tài

Hướng phát triển của đề tài sẽ tập trung vào việc nghiên cứu sâu hơn về các yếu tố ảnh hưởng đến chất lượng phục chế trong in offset. Nghiên cứu sẽ mở rộng ra các công nghệ mới trong ngành in và áp dụng các tiêu chuẩn quốc tế để nâng cao chất lượng sản phẩm. Việc hợp tác với các xưởng in và các chuyên gia trong ngành sẽ giúp thu thập thêm dữ liệu và kinh nghiệm thực tiễn, từ đó cải thiện quy trình in và chất lượng sản phẩm.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Trong kỹ thuật in offset tờ rời hiện đại, nhu cầu thẩm mỹ ngày càng nâng cao dẫn đến sự xuất hiện phổ biến của các bài mẫu có độ khó kỹ thuật lớn, đặc biệt là các đối tượng chuyển tông liên tục (gradient). Quá trình in offset bao gồm nhiều công đoạn phức tạp với nhiều biến số kỹ thuật đan xen; nếu các thông số phục chế không được kiểm soát chặt chẽ ngay từ khâu chế bản điện tử, sai sót sẽ tích lũy và chỉ bộc lộ sau khi in sản lượng, gây lãng phí vật tư và suy giảm năng suất. Hiện tượng gãy tông (banding) là một trong những lỗi kỹ thuật phổ biến nhất, khiến dải chuyển màu mất đi độ mịn màng, xuất hiện các đường ranh giới hoặc vệt phân tầng rõ rệt giữa các bước chuyển sắc thái. Các xưởng in thường rơi vào thế bị động trước các tệp thiết kế của khách hàng khi thiếu quy trình chuẩn hóa và kiểm soát thống nhất từ chế bản đến in.

Đồ án tốt nghiệp xác định mục tiêu và 8 nhiệm vụ nghiên cứu cụ thể được đánh số theo văn bản như sau:

1. Tìm hiểu về các dạng chuyển tông và các yếu tố ảnh hưởng chất lượng phục chế các dạng bài mẫu trong phương pháp in offset tờ rời (hình ảnh bitmap, đối tượng đồ họa).
2. Tìm hiểu quá trình phục chế với hệ thống chế bản CTP tại Trường Đại học Sư phạm Kỹ thuật Thành phố Hồ Chí Minh.
3. Hệ thống hóa, áp dụng các hướng dẫn kỹ thuật để tiêu chuẩn quy trình in offset tờ rời.
4. Đề xuất các tiêu chí, hướng dẫn kỹ thuật khi phục chế các đối tượng chuyển tông liên tục.
5. Thực hiện kiểm soát chất lượng khuôn in thông qua việc tuyến tính hệ thống ghi.
6. Khảo sát và áp dụng các kết quả nghiên cứu vào quá trình in offset thực tế tại xưởng in Tuấn Nam.
7. Đánh giá chất lượng tái tạo đối tượng chuyển tông của các loại tram AM, FM, XM và các hình dạng tram khác nhau.
8. Đánh giá chất lượng các đối tượng chuyển tông khi thực hiện các tiêu chuẩn, hướng dẫn kỹ thuật.

Khách thể nghiên cứu là quá trình phục chế chuyển tông trong phương pháp in offset tờ rời. Đối tượng nghiên cứu bao gồm: các đối tượng chuyển tông (chữ, hình ảnh bitmap và đối tượng đồ họa vector); công nghệ sản xuất ấn phẩm in offset tờ rời; lưu đồ chế bản; các phần mềm xử lý chuyên dụng (Adobe Illustrator, Adobe Photoshop, Acrobat Pro, Signa Station, RIP Prinect MetaDimension, CTP User Interface) và plugin kiểm tra (PDF Toolbox, Pitstop Pro).

Phạm vi và giới hạn của đề tài:

• Phạm vi nghiên cứu: Phục chế ấn phẩm thương mại và bao bì giấy sử dụng phương pháp in offset tờ rời trên nền công nghệ chế bản CTP.
• Giới hạn đề tài: Tệp đầu vào là dữ liệu kỹ thuật số chuẩn luồng công việc PDF (bỏ qua khâu quét số hóa hình ảnh); sử dụng công nghệ CTP ghi kẽm nhiệt (bản một lớp); thực hiện trên công nghệ in offset tờ rời một lượt in (one pass) trên giấy; không áp dụng các công đoạn gia công bề mặt như tráng phủ hay cán ghép màng.

Cơ sở lý thuyết và phương pháp

Khung lý thuyết của đề tài tập trung vào bản chất của quá trình tram hóa hình ảnh và cơ chế gia tăng tầng thứ trong in offset. Do đặc thù in offset là tái tạo một lớp màng mực có độ dày đồng đều trên toàn bộ bề mặt in, việc thể hiện các sắc thái đậm nhạt đòi hỏi phân rã hình ảnh liên tục thành cấu trúc điểm tram (halftone). Nghiên cứu khảo sát sâu ba cấu trúc tram cơ bản: tram điều biên (AM - Amplitude Modulated), tram điều tần (FM - Frequency Modulated hay Stochastic) và tram lai ghép (XM - Cross Modulated hay Hybrid).

Các tiêu chuẩn quốc tế và hướng dẫn kỹ thuật được vận dụng chặt chẽ gồm:

• Tiêu chuẩn ISO 12647-2:2004: Quy định các thông số kỹ thuật kiểm tra quá trình chế bản tách màu, khuôn in và tờ in chuẩn cho in offset tờ rời, bao gồm dải tần số tram chuẩn từ 48 cm⁻¹ đến 80 cm⁻¹ (120 lpi đến 200 lpi) và các giá trị tọa độ màu CIELAB chuẩn cho các ô tông nguyên CMYKRGB.
• Hướng dẫn MediaStandard Print 2018 (bvdm): Hướng dẫn kỹ thuật về dữ liệu, tờ in thử và các đường cong gia tăng tầng thứ chuẩn từ A đến F, định mức tổng lượng mực phủ (Total Area Coverage - TAC) tối đa (330% cho giấy tráng phủ loại 1, 2; 300% - 320% cho giấy không tráng phủ loại 4, 5).
• Hướng dẫn thiết lập GRACoL 2005: Ứng dụng kiểm soát mật độ quang học (Density) và cân bằng xám.

Phương pháp nghiên cứu kết hợp giữa nghiên cứu lý thuyết chuyên ngành và phương pháp thực nghiệm kỹ thuật:

• Phương pháp lý thuyết: Phân tích, tổng hợp tài liệu chuyên môn về kỹ thuật tram hóa, quản trị màu và kiểm soát sai hỏng chế bản từ các nhà sản xuất thiết bị in hàng đầu (Heidelberg, Kodak, Agfa).
• Phương pháp thực nghiệm: Thiết lập quy trình bù trừ và tuyến tính hóa hệ thống ghi bản CTP; thiết kế mẫu in kiểm tra chuyên dụng (Test Form); thực hiện xuất bản kẽm và in thực tế trên máy in offset tờ rời tại cơ sở sản xuất.
• Phương pháp đo lường quang học: Thu thập dữ liệu thực tế bằng các thiết bị đo kiểm chuyên dụng, bao gồm kính đo bản kẽm X-rite PlateScope (đo diện tích điểm tram trên kẽm) và máy đo quang phổ X-rite eXact (đo mật độ quang học, độ gia tăng tầng thứ và độ sai biệt màu $\Delta E$ trên tờ in).

Nội dung chính theo từng chương

Chương 1: Dẫn nhập

Chương này xác định tính cấp thiết của đề tài xuất phát từ đòi hỏi khắt khe của thị trường in thương mại đối với chất lượng phục chế hình ảnh chuyển tông. Tác giả chỉ rõ hiện tượng gãy tông là hệ quả trực tiếp của việc thiếu kiểm soát các thông số kỹ thuật trong chuỗi chế bản - in. Chương 1 làm rõ mục tiêu, 8 nhiệm vụ cụ thể, đối tượng khảo sát và xác lập khung giới hạn nghiên cứu trong phạm vi in offset tờ rời một lượt, sử dụng bản kẽm nhiệt CTP và luồng xử lý PDF.

Chương 2: Cơ sở lý thuyết

Chương 2 cung cấp nền tảng lý thuyết chi tiết về phục chế tông liên tục và phân tích nguyên nhân gây ra các khuyết tật hình ảnh:

• Khảo sát các dạng tram AM: Phân tích 4 dạng hạt tram truyền thống gồm tròn, vuông, tròn-vuông và elip. Trong đó, tram elip được chứng minh là dạng tram tiêu chuẩn cho in offset nhờ đặc tính có trục chính, các điểm tram chạm nhau thành hai lần riêng biệt tại vị trí 40% ± 5% (khoảng 44%) và 60% ± 5% (khoảng 61%), giúp triệt tiêu hiện tượng gia tăng tầng thứ nhảy vọt ở vùng trung gian (50%) vốn thường gặp ở tram vuông và tròn-vuông.
• Thiết lập góc xoay tram AM và hiện tượng moiré: Phân tích nguyên tắc bố trí góc xoay để loại bỏ hoa văn moiré. Đối với tram không có trục chính, các màu CMK phải lệch nhau tối thiểu 30°, màu Y lệch 15°, màu chủ đạo đặt ở 45°. Đối với tram có trục chính (elip), các màu CMK phải lệch nhau tối thiểu 60°, màu chủ đạo đặt ở 45° hoặc 135°. Tác giả giới thiệu giải pháp lệch góc 7.5° của Heidelberg (IS CMYK + 7.5°) và hệ thống tram RT Y45° K fine nhằm triệt tiêu moiré cho cả màu pha.
• Bản chất và đặc tính tram FM: Giải thích cơ chế điều biến tần suất xuất hiện của các điểm ghi có kích thước cố định (dao động 20 µm đến 40 µm theo ISO 12647-2), không phụ thuộc góc xoay nên triệt tiêu hoàn toàn moiré, phục chế chi tiết mảnh và dải chuyển tông rất mịn màng. Tuy nhiên, tram FM có nhược điểm gia tăng tầng thứ quang học cao và dễ xuất hiện hiện tượng nhiễu hạt (noise).
• Các giải pháp tram XM (Hybrid): Phân tích ba giải pháp lai ghép. Nổi bật là giải pháp thứ ba (ứng dụng trong Agfa Sublima và Heidelberg Prinect Hybrid): Vùng trung gian duy trì tram AM tần số cao, trong khi vùng sáng nhất (<10%) và vùng tối nhất (>90%) áp dụng kỹ thuật rút bớt điểm ghi theo thuật toán ngẫu nhiên của FM nhưng vẫn giữ nguyên hướng phân bố của góc tram AM, hạn chế ranh giới phân tách giữa các vùng tông.
• Hiện tượng gia tăng tầng thứ (GTTT): Phân tích hai thành phần cơ học (do áp lực ép in và độ biến dạng hình học của giàn lô cao su, khả năng thấm hút của giấy) và quang học (hiện tượng tán quang bên trong lớp giấy).
• Cơ chế gãy tông: Phân tích sự giới hạn 256 mức xám của tệp 8-bit trong không gian phần mềm đồ họa, tác động của số bước chuyển, độ phân giải tệp, giải thuật nén ảnh mất dữ liệu (lossy compression) và sự biến đổi mất kiểm soát của đường cong tầng thứ trong quá trình in.

Chương 3: Thực nghiệm

Chương 3 trình bày toàn bộ quá trình tổ chức thực nghiệm kiểm soát chất lượng từ chế bản đến in thực tế:

• Điều kiện chế bản và tuyến tính hóa kẽm: Sử dụng máy ghi kẽm nhiệt Heidelberg Suprasetter A105, hệ thống RIP Prinect MetaDimension, kẽm nhiệt Mylan DTP 150i và máy hiện bản. Tác giả tiến hành ghi test form kiểm tra bản kẽm, đo đạc bằng X-rite PlateScope, xác lập đường cong hiệu chỉnh để đạt trạng thái tuyến tính (dot gain zero) trước khi xuất kẽm in bài thực nghiệm.
• Xây dựng Test Form chuyên dụng: Thiết kế tích hợp các thành phần kiểm soát gồm: vùng kiểm tra chuyển tông cho ảnh bitmap và đồ họa vector; vùng thử nghiệm các dải chuyển có độ dài khác nhau; vùng dải chuyển với các khoảng sai biệt màu ($\Delta E$) khác nhau; các vùng so sánh đối đầu giữa tram AM (nhiều tần số và góc xoay), tram FM (kích thước điểm ghi khác nhau) và tram XM.
• Điều kiện in và đo kiểm tại xưởng in Tuấn Nam: Tiến hành in thực tế trên máy in offset tờ rời 4 màu với giấy tráng phủ loại 1 (giấy Couche), sử dụng icc profile chuẩn ISOcoated_v2_eci theo định mức MediaStandard Print 2018. Tác giả kiểm soát các thông số vận hành như độ ẩm, độ pH của dung dịch làm ẩm, áp lực in và tiến hành đo đạc mật độ quang học (density), giá trị màu CIELAB và đường cong gia tăng tầng thứ thực tế bằng máy đo quang phổ X-rite eXact.

Chương 4: Kết luận và kiến nghị

Chương cuối cùng tổng kết các kết quả đạt được qua thực nghiệm, đánh giá mức độ hoàn thành so với mục tiêu ban đầu, chỉ ra những hạn chế do điều kiện thiết bị thực tế tại xưởng in chưa đạt trạng thái ổn định tuyệt đối và đề xuất hướng nghiên cứu tiếp theo.

Kết quả và đóng góp

Nghiên cứu rút ra các kết quả định lượng và phát hiện kỹ thuật cốt lõi có trong văn bản:

• Hiệu quả của các công nghệ tram đối với dải chuyển tông:
  • Tram FM thể hiện khả năng phục chế các đối tượng chuyển tông vượt trội so với tram AM, loại bỏ hoàn toàn cấu trúc vân rosette và ranh giới gãy tông.
  • Cả hai loại tram FM và XM đều cho khả năng tái tạo tầng thứ tại vùng cực sáng (highlight dưới 10%) và vùng bóng tối (shadow trên 90%) tốt hơn tram AM truyền thống.
  • Trong các dạng tram AM, tram hình elip cho độ chuyển tông mịn màng và đồng đều hơn rõ rệt so với tram tròn và tram tròn-vuông nhờ cơ chế phân tách điểm chạm hạt tram làm hai lần tại 44% và 61%.
• Đặc tính đối tượng chuyển tông: Dải chuyển tông dạng ảnh bitmap cho chất lượng phục chế thực tế mịn hơn và ít bị lộ hiện tượng gãy tông hơn so với dải chuyển tạo bằng vector đồ họa thuần túy trong phần mềm thiết kế.
• Kiểm soát quy trình CTP: Xác lập thành công thông số công nghệ và đường cong bù trừ tuyến tính cho loại kẽm nhiệt Mylan DTP 150i trên hệ thống ghi Suprasetter A105, bảo đảm diện tích điểm tram trên bản kẽm đạt độ chính xác danh định (sai số dưới 1%) trước khi đưa lên máy in.

Bảng tổng hợp so sánh đặc tính phục chế của các loại tram ghi nhận từ nghiên cứu:

Tiêu chí kỹ thuật	Tram AM (Điều biên)	Tram FM (Điều tần)	Tram XM (Hybrid)
Nguy cơ xuất hiện Moiré	Cao (phụ thuộc góc xoay tram)	Không có (do phân bố ngẫu nhiên)	Rất thấp (triệt tiêu ở vùng chuyển)
Khả năng tái tạo vùng Highlight & Shadow	Hạn chế (dễ mất hoặc bít tram)	Rất tốt (hạt tram kích thước 20–40 µm)	Rất tốt (rút điểm ghi ngẫu nhiên)
Độ mịn dải chuyển tông (Gradient)	Trung bình (dễ gãy tông ở điểm nối)	Tối ưu (không có bước nhảy đột ngột)	Tốt (mịn hơn AM tiêu chuẩn)
Hiện tượng nhiễu hạt (Noise)	Không xuất hiện	Dễ xuất hiện ở vùng tông trung gian	Đã được khắc phục ở vùng trung gian
Mức độ kiểm soát gia tăng tầng thứ	Dễ kiểm soát theo đường cong chuẩn	Khó kiểm soát, gia tăng quang học cao	Nằm trong tầm kiểm soát của RIP

Các giải pháp và hướng dẫn kỹ thuật do nhóm nghiên cứu đề xuất:

• Khâu thiết kế và tiền kiểm dữ liệu: Tệp hình ảnh chuyển tông phải duy trì độ phân giải tối ưu, tuyệt đối tránh sử dụng các thuật toán nén ảnh mất dữ liệu (như JPEG chất lượng thấp). Khi thiết kế dải vector, cần tính toán độ dài dải tô chuyển và khoảng chênh lệch màu sắc phù hợp để không vượt quá giới hạn phân giải 256 mức xám của hệ màu 8-bit.
• Khâu chế bản CTP: Luôn thực hiện quy trình kiểm tra và bù trừ tuyến tính hóa định kỳ đối với từng cặp vật tư máy ghi - bản kẽm; ưu tiên sử dụng tram elip hoặc tram XM/FM cho các ấn phẩm có nhiều mảng nền chuyển tông phức tạp; áp dụng hệ thống góc xoay đặc biệt lệch 7.5° khi bài in có nguy cơ phát sinh moiré cao.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu:

• Trong quá trình in thực nghiệm tại xưởng in Tuấn Nam, các điều kiện in thực tế (như sự ổn định cơ học của máy in, áp lực ép in, độ cân bằng mực - dung dịch làm ẩm và biến thiên nhiệt độ môi trường) chưa duy trì được trạng thái ổn định lý tưởng. Do đó, tác giả chưa xác định rõ rệt được ảnh hưởng độc lập của độ dài dải tô chuyển và giá trị sai biệt màu ($\Delta E$) đối với hiện tượng gãy tông trên tờ in thực tế.
• Phạm vi nghiên cứu mới chỉ dừng lại ở quy trình in offset tờ rời một lượt trên giấy tráng phủ tiêu chuẩn, chưa mở rộng đánh giá trên các loại vật liệu đặc thù khác hoặc bài in có áp dụng công đoạn gia công bề mặt (tráng phủ vecni, tráng phủ UV inline).

Hướng phát triển tiếp theo của đề tài:

• Khảo sát mở rộng các giải pháp tram hóa mới trên thị trường, điển hình là công nghệ tram đồng tâm Concentrix của Esko.
• Nghiên cứu sâu hơn về kiểm soát chất lượng chuyển tông khi kết hợp các công đoạn gia công bề mặt sau in như tráng phủ phủ mờ, phủ bóng hoặc cán màng nhiệt.
• Xây dựng quy trình tự động hóa cân chỉnh icc profile và đường cong bù trừ GTTT tương thích với nhiều điều kiện in và vật liệu giấy khác nhau tại các cơ sở in công nghiệp.

Giá trị tham khảo

Đồ án là tài liệu kỹ thuật có giá trị thực tiễn cao cho:

• Sinh viên, học viên và giảng viên chuyên ngành Công nghệ In, Kỹ thuật In và Truyền thông: Cung cấp nguồn tư liệu học thuật hệ thống về bản chất quang học, toán học của các cấu trúc tram AM, FM, XM và cơ chế hình thành lỗi gãy tông.
• Kỹ sư, kỹ thuật viên chế bản điện tử (Prepress/CTP): Tham khảo trực tiếp quy trình các bước tuyến tính hóa máy ghi bản CTP Heidelberg Suprasetter A105, phương pháp đo đạc kẽm Mylan DTP 150i bằng X-rite PlateScope và cách thức thiết lập bộ thông số góc xoay tram cho màu pha.
• Cán bộ quản lý chất lượng (QC) và thợ vận hành máy in offset: Nắm rõ cách bố trí và phân tích các ô kiểm soát trên mẫu in Test Form chuyên dụng, từ đó ứng dụng để chuẩn hóa quy trình in theo các tiêu chuẩn quốc tế ISO 12647-2 và MediaStandard Print 2018.

Câu hỏi thường gặp

1. Tại sao tram elip được xem là lựa chọn chuẩn mực cho việc phục chế đối tượng chuyển tông trong in offset?

Tram elip có trục chính giúp hạt tram phát triển ưu tiên theo một chiều. Khác với tram vuông hay tròn-vuông bị đụng hạt cùng lúc ở cả 4 góc tại vùng 50% gây nhảy vọt tầng thứ đột ngột, tram elip chạm đầu nhau thành hai thời điểm tách biệt: lần 1 tại 40% ± 5% (khoảng 44%) và lần 2 tại 60% ± 5% (khoảng 61%). Việc phân chia này giúp dải chuyển tông ở vùng sáng và trung gian diễn ra êm mượt, đồng thời giảm hiện tượng bít tram ở vùng tối.

2. Thiết bị và vật tư nào được sử dụng để thực hiện quá trình tuyến tính hóa khuôn in trong đồ án?

Quá trình tuyến tính hóa khuôn in được thực hiện tại phòng CTP Trường Đại học Sư phạm Kỹ thuật TP.HCM bằng máy ghi kẽm nhiệt Heidelberg Suprasetter A105, hệ thống RIP Prinect MetaDimension, kẽm nhiệt Mylan DTP 150i và được kiểm tra, đo đạc kích thước hạt tram bằng thiết bị đo bản kẽm chuyên dụng X-rite PlateScope.

3. Tại sao đối tượng chuyển tông dạng hình ảnh bitmap lại phục chế tốt hơn đối tượng đồ họa vector?

Đối tượng đồ họa vector thuần túy khi xuất qua bộ phân giải RIP thường bị giới hạn cứng ở 256 mức xám (chuẩn 8-bit), nếu dải chuyển có chiều dài lớn hoặc bước chênh màu nhỏ sẽ lập tức tạo ra các vệt phân cấp bậc thang nhìn thấy rõ. Ngược lại, tệp bitmap chứa các điểm ảnh có thể được áp dụng các bộ lọc làm mịn (như Blur) hoặc cơ chế hòa trộn hạt tram tự nhiên của ảnh số, giúp các bước chuyển tiếp giữa các sắc thái liền mạch hơn.

4. Nguyên nhân cụ thể nào khiến tác giả chưa đánh giá rõ được ảnh hưởng của độ dài dải tô chuyển và khoảng sai biệt màu ($\Delta E$)?

Nguyên nhân được tác giả chỉ rõ trong phần thực nghiệm là do điều kiện in thực tế tại xưởng in Tuấn Nam không duy trì được sự ổn định tuyệt đối xuyên suốt quá trình in sản lượng (dao động về nhiệt độ, độ ẩm môi trường, độ cân bằng mực - nước và áp lực ép in cơ học giữa các lần in). Sự thiếu ổn định này tạo ra các sai số ngẫu nhiên lấn át các biến thiên của độ dài dải chuyển và mức sai biệt màu.

5. Giải pháp tram XM thế hệ thứ ba (như Agfa Sublima hay Heidelberg Prinect Hybrid) hoạt động như thế nào?

Giải pháp này duy trì cấu trúc tram AM tần số cao ở toàn bộ dải tông trung gian để tránh hiện tượng nhiễu hạt (noise). Tại vùng cực sáng (dưới 10%) và cực tối (trên 90%), hệ thống vẫn giữ nguyên các góc xoay tram AM nhưng áp dụng thuật toán của FM để rút bớt các hạt tram một cách ngẫu nhiên. Nhờ đó, kích thước hạt tram nhỏ nhất vẫn nằm trong giới hạn ghi nhận được của bản kẽm (không bị bay bản hay bít bản) mà vẫn đảm bảo độ chuyển tiếp sắc thái hoàn toàn tự nhiên.

Kết luận

Đồ án tốt nghiệp đã hệ thống hóa toàn diện cơ sở lý luận về kỹ thuật tram hóa và cơ chế phát sinh lỗi gãy tông đối với các đối tượng chuyển tông liên tục trong in offset tờ rời. Thông qua việc thiết kế test form chuyên dụng, chuẩn hóa quy trình tuyến tính hóa kẽm CTP Mylan DTP 150i trên hệ thống Heidelberg Suprasetter A105 và tiến hành in thực nghiệm, công trình đã chứng minh ưu thế vượt trội của các dòng tram FM và XM trong việc kiểm soát dải chuyển màu. Mặc dù còn hạn chế nhất định về tính ổn định của thiết bị in thực tế, kết quả nghiên cứu đã cung cấp những hướng dẫn công nghệ thực chứng có giá trị ứng dụng cao cho việc chuẩn hóa kỹ thuật chế bản và in offset công nghiệp.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: DẪN NHẬP 1. Lý do chọn đề tài Trong những năm gần đây, với sự phát triển của nền kinh tế thị trường, mức sống ngày càng được cải thiện, con người ngày càng đáp ứng các nhu cầu về tinh thần hơn và cái đẹp ngày càng được yêu cầu cao hơn, vì thế các thiết kế cũng đòi hỏi tính thẩm mỹ hơn, do đó các bài in có độ khó ngày càng cao, trong đó có các đối tượng chuyển tông. Trong quá trình phục chế, chất lượng bài in phụ thuộc vào rất nhiều yếu tố trong quá trình in. Quá trình in bao gồm nhiều công đoạn khác nhau, mỗi công đoạn bao gồm nhiều bước sản xuất khác nhau, điều đó cho thấy lỗi in có thể xảy ra ở bất cứ công đoạn nào.

Nếu như các thông số phục chế không được kiểm soát, hậu quả sẽ không xảy ra ngay lập tức và điều đó sẽ ảnh hưởng đến năng xuất sản xuất, nhất là khi in offset là một trong những phương pháp in có nhiều yếu tố biến đối và cần được kiểm soát. Ảnh hưởng của các lỗi in có thể phải trả giá đắt khi kết quả chỉ được thể hiện sau khi kết thúc quá trình sản xuất, điều đó sẽ ảnh hưởng trực tiếp đến năng suất, thời gian và năng lượng của chúng ta. Kết quả phục chế sản phẩm không phải lúc nào cũng có thể dễ dàng kiểm soát trên màn hình máy tính, quá trình phục chế phải được kiểm soát qua từng công đoạn cụ thể, có như vậy quá trình sản xuất mới trở nên hiệu quả. Gãy tông là một hiện tượng thường xảy ra trong quá trình phục chế hình ảnh chuyển tông, khi các yếu tố về điều kiện sản xuất, các lưu ý, hướng dẫn kỹ thuật không được tuân theo, hậu quả không những màu sắc phục chế không chính xác mà trên bài in còn xuất hiện những vùng “gãy” không mong muốn, hình ảnh chuyển tông không mịn.

Hiện tượng gãy tông là một trong những vấn đề đau đầu đối với các nhà in, khi nhà in là người bị động trước những thiết kế của khách hàng. Một số giải pháp, nghiên cứu đã được đưa ra nhằm cải thiện chất lượng hình ảnh chuyển tông có thể kể đến như: sự linh hoạt trong việc sử dụng tram hình dạng e-lip, áp dụng điều chỉnh độ phân giải in thích hợp, hay đưa ra một giải pháp tram mới – tram Concentrix của Esko, v.v… Đã có rất nhiều giải pháp được đưa ra để giải quyết hiện tượng này, và kèm theo đó, các tiêu chuẩn hướng dẫn kỹ thuật, các diễn đàn in ấn cũng đưa ra các quy chuẩn, giải pháp nhằm nâng cao chất lượng của các đối tượng tô chuyển này, tuy nhiên không phải bao giờ quá trình này cũng được giải quyết hoàn hảo. Chính vì những lý do trên, nhóm chúng em đã quyết định lựa chọn đề tài “KIỂM SOÁT CÁC ĐỐI TƯỢNG CHUYỂN TÔNG TRONG QUÁ TRÌNH CHẾ BẢN CHO SẢN PHẨM IN OFFSET TỜ RỜI”. Đây cũng là dịp để chúng em có 1 do an thể củng cố, xâu chuỗi các kiến thức đã được học tại trường và cũng là cơ hội để chúng em rèn luyện kĩ năng đọc, hiểu và chọn lọc tài liệu – một kĩ năng quan trọng cho quá trình làm việc thực tế sau này.

Mục tiêu nghiên cứu - Nghiên cứu về các đối tượng chuyển tông trong các ấn phẩm in offset tờ rời.
