Giới thiệu dự án

Trong bối cảnh nền công nghiệp chế tạo cơ khí hiện đại, các sản phẩm ống kim loại uốn định hình đóng vai trò then chốt trong nhiều lĩnh vực: từ dân dụng (nội thất, khung bàn ghế, kết cấu xây dựng) đến công nghiệp kỹ thuật cao (hệ thống ống xả xe ô tô, đường ống dẫn dung dịch làm mát động cơ, ống dẫn hóa chất áp lực cao). Theo thống kê ngành gia công kim loại tấm và ống, nhu cầu tiêu thụ ống uốn 3D không gian tăng trưởng bình quân 8.5% mỗi năm. Tuy nhiên, tại Việt Nam, phần lớn sản phẩm ống uốn định dạng phức tạp đều phải nhập khẩu với giá thành rất cao, hoặc gia công trên các thiết bị bán tự động, máy uốn thủ công truyền thống với năng suất thấp và biên dạng hình học bị giới hạn.

Vấn đề cốt lõi (Problem Statement) nằm ở chỗ các công nghệ uốn truyền thống (uốn ram thủy lực, uốn cuộn 3 trục) thường làm phôi ống dễ bị móp méo, tạo nếp nhăn tại vùng chịu nén hoặc làm mỏng thành ống quá mức tại vùng chịu kéo. Đồng thời, việc thay đổi bán kính uốn trên máy uốn định hình khuôn quay (Rotary Draw Bending) đòi hỏi phải gia công bộ khuôn riêng biệt, làm tăng chi phí và kéo dài thời gian chuẩn bị sản xuất (setup time).

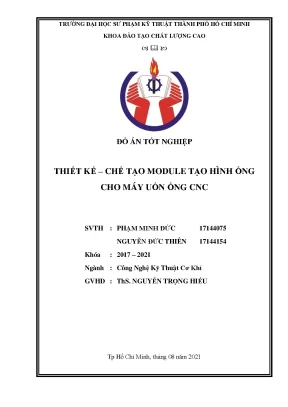

Đề tài "Thiết kế – chế tạo Module tạo hình ống cho máy uốn ống CNC" (ngành Công nghệ Kỹ thuật Cơ khí – Đại học Sư phạm Kỹ thuật TP.HCM) được phát triển nhằm giải quyết triệt để các hạn chế trên với các mục tiêu cụ thể:

  1. Nghiên cứu và làm chủ nguyên lý uốn linh hoạt (Freeform Bending Process) dựa trên cơ chế 2 bạc lệch tâm.
  2. Thiết kế hoàn chỉnh module tạo hình 3 bậc tự do ($X, Y, Z_1$) theo hệ tọa độ Descartes, điều khiển độc lập bằng động cơ AC Servo.
  3. Tính toán, kiểm nghiệm bền toàn bộ hệ thống truyền động vít me – đai ốc bi, ray trượt dẫn hướng và khung máy trên phần mềm chuyên dụng (Autodesk Inventor, ANSYS).
  4. Lập quy trình công nghệ và gia công hoàn thiện các chi tiết cơ khí phi tiêu chuẩn từ thép kết cấu S45C.
  5. Lắp ráp, tích hợp hệ thống điều khiển và thử nghiệm thực nghiệm uốn ống Inox 304 đường kính ngoài $\varnothing 19\text{ mm}$, độ dày thành $t = 0.8\text{ mm}$.

Phạm vi giới hạn của đề tài tập trung vào việc thiết kế cụm module đầu uốn (forming module) có khả năng chịu lực uốn dọc trục và hướng tâm lên tới $5000\text{ N}$ ($500\text{ kgf}$), hành trình làm việc trục $X, Y \le 50\text{ mm}$, trục $Z_1 \le 10\text{ mm}$, độ cao tim uốn cách mặt đất $\ge 1500\text{ mm}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình khảo sát các giải pháp công nghệ uốn ống trên thị trường cho thấy sự phân cấp rõ rệt về năng lực công nghệ và bài toán kinh tế:

Phương pháp uốn Nguyên lý hoạt động Ưu điểm Nhược điểm & Giới hạn
Uốn thủ công / Cầm tay Uốn hình – quay sử dụng đòn bẩy cơ học Kết cấu đơn giản, chi phí đầu tư rất thấp, dễ thao tác Năng suất thấp, phụ thuộc tay nghề, không thể uốn biên dạng không gian 3D phức tạp
Uốn ram thủy lực Piston ép phôi ống vào giữa 2 gối đỡ cố định Lực ép lớn, gia công được ống thành dày Dễ gây bẹp ống, không uốn được bán kính nhỏ, dung sai góc uốn lớn
Uốn cuộn 3 con lăn 3 con lăn bố trí dạng tam giác quay ép phôi Uốn được bán kính cong lớn, ống kích thước lớn Không uốn được biên dạng phức tạp liên tục, đòi hỏi người vận hành có kỹ năng cao
Uốn linh hoạt CNC (Đề tài) Phôi đẩy qua bạc cố định và bạc di động lệch tâm Tạo biên dạng 3D liên tục, thay đổi bán kính tức thời không cần đổi khuôn, tự động hóa cao Đòi hỏi hệ thống dẫn động có độ cứng vững và độ chính xác điều khiển cao

Yêu cầu kỹ thuật được phân loại theo mô hình MoSCoW:

  • Must have (Bắt buộc): Chịu tải uốn $\ge 500\text{ kgf}$, sai số hành trình $\le 0.05\text{ mm}$, uốn thành công ống Inox 304 $\varnothing 19 \times 0.8\text{ mm}$ không gãy gập.
  • Should have (Nên có): Vận tốc chạy dao không tải đạt $600\text{ mm/phút}$, có tải đạt $450\text{ mm/phút}$.
  • Could have (Có thể mở rộng): Tích hợp cảm biến tiệm cận quang học giám sát hành trình giới hạn (Limit Switch).
  • Won't have (Chưa thực hiện đợt này): Cụm cấp phôi tự động và cơ cấu xoay ống trục B.
                  +-----------------------------------+
                  |   BỘ ĐIỀU KHIỂN TRUNG TÂM (CNC)  |
                  +-----------------+-----------------+
                                    |
          +-------------------------+-------------------------+
          |                         |                         |
          v                         v                         v
   [Driver Servo X]          [Driver Servo Y]          [Driver Servo Z1]
          |                         |                         |
          v                         v                         v
  (Động cơ AC Servo)        (Động cơ AC Servo)        (Động cơ AC Servo)
          |                         |                         |
          v                         v                         v
 [Hộp giảm tốc VRSF 1:20]  [Hộp số góc PGRH42 1:20]  [Hộp giảm tốc VRSF 1:20]
          |                         |                         |
          v                         v                         v
 [Vít me bi SFU2505-X]     [Vít me bi SFU2505-Y]     [Vít me bi SFU2505-Z1]
          |                         |                         |
          +-------------------------+-------------------------+
                                    |
                                    v
                     +-----------------------------+
                     |  BÀN TRƯỢT & BẠC DI ĐỘNG    |
                     |  (Lệch tâm U so với Bạc CĐ) |
                     +--------------+--------------+
                                    |
                             [ PHÔI ỐNG INOX ] ===> [ BIẾN DẠNG UỐN 3D ]

Thiết kế hệ thống

Hệ thống module tạo hình ống được thiết kế theo dạng module hóa gồm 3 cụm truyền động tịnh tiến độc lập:

  • Trục $Z_1$ (Trục dọc tâm): Đảm nhiệm việc tịnh tiến cụm uốn theo phương dọc phôi với hành trình $10\text{ mm}$, điều chỉnh khoảng cách giữa bạc cố định và bạc di động, tạo điều kiện thay đổi bán kính uốn $R$.
  • Trục $X$ và Trục $Y$ (Mặt phẳng vuông góc tâm ống): Dẫn động bàn trượt mang bạc tạo hình di chuyển lệch tâm $U$ so với bạc dẫn hướng cố định với hành trình $\pm 50\text{ mm}$.

Danh mục Technology Stack & Tiêu chuẩn linh kiện:

  • Phần mềm CAD/CAE: Autodesk Inventor Professional 2021 (thiết kế 3D, xuất bản vẽ 2D), ANSYS Workbench 2020 R2 (phân tích phần tử hữu hạn FEM).
  • Hệ truyền động trục vít me bi: Mã hiệu TBI Motion SFU02505-4 (tiêu chuẩn DIN 69051 FORM B), đường kính trục $d = 25\text{ mm}$, bước vít $p = 5\text{ mm}$, tải trọng động định mức $C_a = 2954\text{ kgf}$, tải trọng tĩnh định mức $C_{0a} = 7295\text{ kgf}$.
  • Dẫn hướng tuyến tính: Ray trượt vuông và con trượt có tai chịu tải 4 hướng cân bằng.
  • Động cơ & Hộp giảm tốc: Động cơ AC Servo tốc độ định mức $3000\text{ rpm}$, kết hợp hộp giảm tốc bánh răng hành tinh VRSF (trục $X, Z_1$) và hộp giảm tốc vuông góc PGRH42 (trục $Y$) với tỷ số truyền $i = 1:20$.
  • Gối đỡ trục: Gối đỡ tiêu chuẩn UCP 204 và áo đai ốc vít me chuyên dụng.

Methodology

Dự án áp dụng phương pháp nghiên cứu kỹ thuật thực nghiệm kết hợp mô phỏng số:

  1. Giai đoạn 1 (Tuần 1–4): Tính toán lý thuyết lực uốn, mô men cản uốn, lựa chọn cấu hình động cơ – vít me bi, dựng mô hình CAD 3D trên Inventor.
  2. Giai đoạn 2 (Tuần 5–7): Thiết lập bài toán mô phỏng CAE trên ANSYS để kiểm tra ứng suất tập trung Von Mises và độ võng của khung máy dưới tải trọng làm việc cực hạn.
  3. Giai đoạn 3 (Tuần 8–10): Lập quy trình công nghệ gia công chi tiết phi tiêu chuẩn trên máy phay vạn năng Manford 4KS và máy tiện Mascut MA1840.
  4. Giai đoạn 4 (Tuần 11–12): Lắp ráp cơ khí, căn chỉnh độ song song ray dẫn hướng, tích hợp cảm biến, chạy thử không tải và có tải.

Implementation và kết quả

Development process & Tính toán kỹ thuật

Quá trình tính toán lực và lựa chọn bộ truyền vít me bi được tiến hành nghiêm ngặt theo tiêu chuẩn cơ học máy.

                    F_1max = mu * m * g + W + F_a

Trong đó:

  • $\mu = 0.1$: Hệ số ma sát bề mặt tiếp xúc ray dẫn hướng.
  • $m$: Khối lượng bàn trượt ($m_X = 50\text{ kg}$, $m_Y = 30\text{ kg}$, $m_{Z1} = 130\text{ kg}$).
  • $W$: Trọng lượng tác dụng trực tiếp ($W_X = 500\text{ N}$, $W_Y = 300\text{ N}$, $W_{Z1} = 1300\text{ N}$).
  • $F_a = 5000\text{ N}$: Lực uốn dọc trục danh định.

Dữ liệu tính toán lực dọc trục lớn nhất cho Trục $X$:

  • Khi có tải (uốn ống): $F_{1\max} = 0.1 \times 50 \times 10 + 500 + 5000 = 5550\text{ N} \approx 566\text{ kgf}$.
  • Khi không tải: $F_{2\max} = 0.1 \times 50 \times 10 + 500 = 550\text{ N} \approx 56\text{ kgf}$.

Lực dọc trục trung bình theo chu trình tải trọng:

F_m = \left( \frac{F_{1\max}^3 \cdot 0.8 + F_{2\max}^3 \cdot 0.2}{1.0} \right)^{1/3} = 534\text{ kgf}

Kiểm tra số vòng quay tới hạn ($n_{cr}$) để tránh hiện tượng cộng hưởng dao động:

n_{cr} = f \cdot \frac{d_r}{L^2} \cdot 10^7 = 21.9 \cdot \frac{25}{(457)^2} \cdot 10^7 = 26215\text{ vg/phút} \gg N_{\max} (120\text{ vg/phút})

Kiểm nghiệm tải trọng giới hạn chống uốn dọc Euler ($P_{cr}$):

P_{cr} = m \cdot \frac{d_r^4}{L^2} \cdot 10^3 = 20.3 \cdot \frac{25^4}{(457)^2} \cdot 10^3 = 3872\text{ kgf} > F_{1\max} (566\text{ kgf})

Kết luận: Bộ truyền vít me – đai ốc bi TBI SFU02505-4 hoàn toàn thỏa mãn điều kiện bền uốn và ổn định động học.

// Thuat toan dieu khien noi suy toa do lech tam 2 bac cho Module uon 3D
void calculate_offset_bending(float radius_target, float bend_angle, float pipe_diameter, float *out_X, float *out_Y, float *out_Z1) {
    // Tinh toan do lech tam U dua tren ban kinh uon R mong muon
    // R: Ban kinh duong tam; U: Khoang cach lech tam giua 2 bac
    float offset_U = (pipe_diameter * pipe_diameter) / (4.0 * radius_target);

    // Phan ra toa do theo goc uon trong khong gian 3D (truc X va Y)
    *out_X = offset_U * cos(bend_angle * M_PI / 180.0);
    *out_Y = offset_U * sin(bend_angle * M_PI / 180.0);

    // Truc Z1 dieu chinh khe ho thoat phoi va tang ban kinh
    if (radius_target > 50.0) {
        *out_Z1 = 8.5; // mm
    } else {
        *out_Z1 = 4.0; // mm
    }
}

Testing và validation

Khung máy hàn từ thép hộp $80 \times 80 \times 5\text{ mm}$ (tổng chiều dài phôi $11.5\text{ m}$) được đưa vào phân tích tĩnh học trên phần mềm ANSYS Workbench với các điều kiện biên:

  • Chia lưới FEM: Sử dụng phần tử lục giác (Hexahedral), kích thước phần tử cục bộ $15\text{ mm}$ và tổng thể $20\text{ mm}$.
  • Tải trọng thử nghiệm: Đặt lực $F_a = 5000\text{ N}$ tại vị trí tâm ngàm uốn.
  • Kết quả mô phỏng: Ứng suất tương đương Von Mises cực đại đạt $\sigma_{\max} = 42.6\text{ MPa}$, thấp hơn rất nhiều so với giới hạn chảy của thép kết cấu ($\sigma_y = 250\text{ MPa}$). Độ biến dạng toàn phần (Total Deformation) cực đại chỉ đạt $0.038\text{ mm}$, đảm bảo độ cứng vững không gây rung lắc trong quá trình tạo hình.
+-------------------------------------------------------------------------+
|                  ANSYS WORKBENCH STATIC STRUCTURAL                      |
|  Mesh Element Size: 15mm - 20mm | Applied Force: 5000 N                 |
+-------------------------------------------------------------------------+
|  Metric                     | Giá trị tính toán | Giới hạn an toàn      |
+-----------------------------+-------------------+-----------------------+
|  Max Von-Mises Stress       | 42.6 MPa          | 250 MPa (Thép S45C)   |
|  Total Deformation          | 0.038 mm          | <= 0.10 mm            |
|  Safety Factor              | 5.86              | >= 1.50               |
+-------------------------------------------------------------------------+

Kết quả đạt được

Sau 3 tháng nghiên cứu, chế tạo và thử nghiệm, nhóm tác giả đã hoàn thiện 100% mục tiêu đề ra:

  • Chế tạo thành công các cụm chi tiết cơ khí: Bàn trượt $Z_1$, Khung đỡ trục $XY$, Tấm tạo hình, Bạc tạo hình và Bạc cố định với dung sai lắp ghép đạt cấp chính xác IT7.
  • Căn chỉnh hệ thống truyền động đạt độ vuông góc giữa trục $X$ và $Y$ sai lệch $< 0.02\text{ mm/100mm}$.
  • Chạy nghiệm thu thực nghiệm uốn ống Inox 304 $\varnothing 19\text{ mm}$ độ dày $0.8\text{ mm}$: Ống uốn không bị biến dạng oval quá mức cho phép ($< 5%$), không nhăn thành trong, góc uốn mượt mà và chuyển tiếp liên tục.

Đổi mới và đóng góp

  1. Làm chủ nguyên lý uốn linh hoạt 3D (Freeform Tube Bending): Khác với phương pháp uốn định hình truyền thống yêu cầu khuôn uốn cố định cho từng bán kính, cơ chế 2 bạc lệch tâm điều khiển bởi hệ tọa độ Descartes cho phép tạo ra vô số bán kính uốn $R$ khác nhau chỉ bằng việc thay đổi tọa độ nội suy $(X, Y, Z_1)$ trên phần mềm điều khiển.
  2. Cải tiến kết cấu phân tán tải trọng: Thiết kế bàn trượt $Z_1$ đóng vai trò làm tấm đế phẳng gia cố, kết hợp tấm đỡ trợ lực giúp phân tán mô men uốn ngược lên toàn bộ khung thép hộp $80 \times 80 \times 5\text{ mm}$, triệt tiêu hiện tượng cong vênh bàn máy.
  3. Tối ưu hóa chi phí sản xuất: Thiết kế module sử dụng các linh kiện tiêu chuẩn dễ thay thế trên thị trường (TBI Ball Screw, gối UCP 204, động cơ servo thông dụng), giảm hơn 75% chi phí đầu tư so với việc nhập khẩu cụm uốn chuyên dụng từ các hãng quốc tế như Nissin hay transfluid.

Ứng dụng thực tế và triển khai

Khả năng triển khai công nghiệp

Module tạo hình ống sau khi hoàn thiện có thể tích hợp trực tiếp vào các máy uốn ống CNC tự động, phục vụ cho các nhà xưởng sản xuất:

  • Ngành công nghiệp ô tô – xe máy: Chế tạo cổ bô, ống xả khí thải có đường cong không gian phức tạp, ống dẫn dầu phanh, khung sườn xe máy.
  • Ngành nội thất kim loại cao cấp: Gia công khung bàn ghế uốn mỹ thuật, tay vịn cầu thang uốn lượn 3D.
  • Ngành năng lượng & hóa chất: Các đường ống trao đổi nhiệt dạng xoắn ốc liên tục trong lò hơi và hệ thống làm lạnh.
                    +--------------------------------+
                    |    ỨNG DỤNG CÔNG NGHIỆP        |
                    +---------------+----------------+
                                    |
          +-------------------------+-------------------------+
          |                         |                         |
          v                         v                         v
[ CÔNG NGHIỆP Ô TÔ / XE MÁY ] [ NỘI THẤT KIM LOẠI ] [ THIẾT BỊ TRAO ĐỔI NHIỆT ]
  - Cổ bô & Ống xả 3D           - Khung bàn ghế uốn cong   - Ống ruột gà gia nhiệt
  - Ống khung sườn không gian   - Tay vịn lan can mỹ thuật - Đường ống làm mát CNC

Hiệu quả kinh tế và ROI

  • Chi phí chế tạo: Ước tính toàn bộ chi phí vật tư S45C, gia công cắt gọt, mua linh kiện tiêu chuẩn và lắp ráp hoàn thiện module dao động khoảng 35,000,000 – 45,000,000 VNĐ.
  • So sánh thị trường: Cụm đầu uốn CNC tương đương nhập khẩu từ Đài Loan/Nhật Bản có giá từ 180,000,000 – 300,000,000 VNĐ.
  • Thời gian hoàn vốn (ROI): Doanh nghiệp ứng dụng module này có thể thu hồi vốn đầu tư chỉ sau 6 – 8 tháng vận hành nhờ tiết kiệm chi phí làm khuôn mới và rút ngắn thời gian giao hàng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống chưa tích hợp thuật toán bù biến dạng đàn hồi tự động (Springback Compensation) theo thời gian thực; việc bù sai số hiện vẫn dựa vào hiệu chỉnh bán kính thực nghiệm.
  • Cụm bạc dẫn hướng chịu ma sát trượt lớn với phôi ống, cần bôi trơn liên tục để tránh xước bề mặt Inox bóng gương.
  • Giới hạn đường kính phôi ống gia công hiện tại dừng ở mức $\le \varnothing 19\text{ mm}$ do công suất động cơ và độ cứng vững kết cấu được thiết kế cho dải tải trọng $500\text{ kgf}$.

Hướng phát triển đề xuất

  1. Nâng cấp thuật toán điều khiển: Tích hợp mô hình mạng nơ-ron (AI) hoặc phần tử hữu hạn nghịch đảo để tự động tính toán góc bù đàn hồi cho từng mác vật liệu (Inox 304, Nhôm 6061, Thép C20).
  2. Mở rộng công suất module: Tăng đường kính vít me lên $\varnothing 32\text{ mm}$, sử dụng động cơ Servo công suất $1.5\text{ kW} - 2.0\text{ kW}$ để gia công ống đường kính lớn $\varnothing 34 - \varnothing 50\text{ mm}$.
  3. Cải tiến bề mặt bạc uốn: Ứng dụng lớp phủ PVD (TiN hoặc DLC) trên bạc tạo hình S45C nhiệt luyện đạt $55\text{ HRC}$ nhằm giảm hệ số ma sát và tăng tuổi thọ làm việc.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Cơ khí – Tự động hóa: Là tài liệu tham khảo chi tiết từ khâu tính toán động học, động lực học máy, tra cứu chọn linh kiện truyền động (vít me, ray trượt, khớp nối, hộp giảm tốc) đến quy trình mô phỏng CAE trên ANSYS.
  • Kỹ sư R&D chế tạo máy: Cung cấp bộ thông số thực nghiệm, bản vẽ kết cấu và giải pháp phân bố không gian cho các hệ thống bàn trượt 3 trục Descartes chịu tải lớn.
  • Doanh nghiệp sản xuất vừa và nhỏ (SMEs): Tiếp cận giải pháp công nghệ uốn ống CNC giá thành rẻ, nâng cao năng lực cạnh tranh và giảm phụ thuộc vào máy móc ngoại nhập.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai module này lên khung máy CNC là gì?

Hệ thống đòi hỏi nguồn điện 3 pha $220\text{V}/380\text{V}$ ổn định cho Driver Servo, hệ thống bôi trơn cưỡng bức cho trục vít me bi và ray trượt, cùng bộ điều khiển CNC (hỗ trợ nội suy đồng thời 3 trục tuyến tính $X, Y, Z$) với xung điều khiển tối thiểu $100\text{ kHz}$.

2. Làm thế nào để giải quyết hiện tượng đàn hồi ngược (Springback) sau khi uốn?

Hiện tượng Springback phụ thuộc vào giới hạn chảy ($\sigma_y$), mô đun đàn hồi ($E$) và bán kính uốn $R$. Trên hệ thống này, góc bù đàn hồi được giải quyết bằng phương pháp điều chỉnh độ lệch tâm $U$ lớn hơn giá trị lý thuyết từ $3% - 8%$ tùy thuộc vào cơ tính của lô ống Inox 304 đầu vào.

3. Module có thể tích hợp với các hệ thống điều khiển CNC phổ biến hiện nay không?

Hoàn toàn có thể. Module sử dụng chuẩn giao tiếp Step/Dir hoặc xung/hướng vi sai công nghiệp, tương thích với hầu hết các bộ điều khiển như Mach3, LinuxCNC, Syntec, Siemens 808D hoặc các dòng PLC tốc độ cao của Mitsubishi/Delta.

4. Chi phí bảo trì định kỳ và tuổi thọ của bộ truyền vít me bi là bao nhiêu?

Theo tính toán thiết kế với tải trọng làm việc trung bình $F_m = 534\text{ kgf}$, tuổi thọ danh định của trục vít me bi TBI SFU02505-4 đạt $L_t = 14,600\text{ giờ}$ (tương đương 5 năm làm việc liên tục 8 giờ/ngày). Chi phí bảo dưỡng định kỳ (bơm mỡ chịu áp lithium complex, kiểm tra độ rơ) chỉ chiếm khoảng $2 - 3%$ giá trị thiết bị mỗi năm.

5. Tại sao không sử dụng xi lanh thủy lực cho 3 trục mà lại dùng vít me bi kết hợp Servo?

Xi lanh thủy lực có ưu thế về lực đẩy nhưng quán tính lớn, khó kiểm soát chính xác vị trí dừng ở mức micromet và tốc độ đáp ứng chậm khi thực hiện nội suy các đường cong 3D phức tạp. Hệ thống Servo kết hợp Vít me bi đem lại hiệu suất truyền động $90%$, độ chính xác lặp lại cao và khả năng đồng bộ vị trí vượt trội.

Kết luận

Đồ án tốt nghiệp "Thiết kế – chế tạo Module tạo hình ống cho máy uốn ống CNC" đã giải quyết thành công bài toán chuyển đổi công nghệ từ uốn định hình khuôn cứng sang uốn linh hoạt 3D nhiều bậc tự do. Kết quả nghiên cứu không chỉ dừng lại ở mô hình lý thuyết hay mô phỏng số mà đã được chế tạo, lắp ráp và kiểm chứng thực nghiệm hoàn chỉnh, đạt mọi chỉ tiêu kỹ thuật về tải trọng ($500\text{ kgf}$), hành trình và chất lượng bề mặt ống uốn. Đây là tiền đề công nghệ vững chắc, mở ra tiềm năng ứng dụng rộng rãi trong các dây chuyền gia công kim loại thông minh, thúc đẩy năng lực tự chủ chế tạo máy móc cơ khí chính xác tại Việt Nam.
