Bối cảnh và vấn đề nghiên cứu

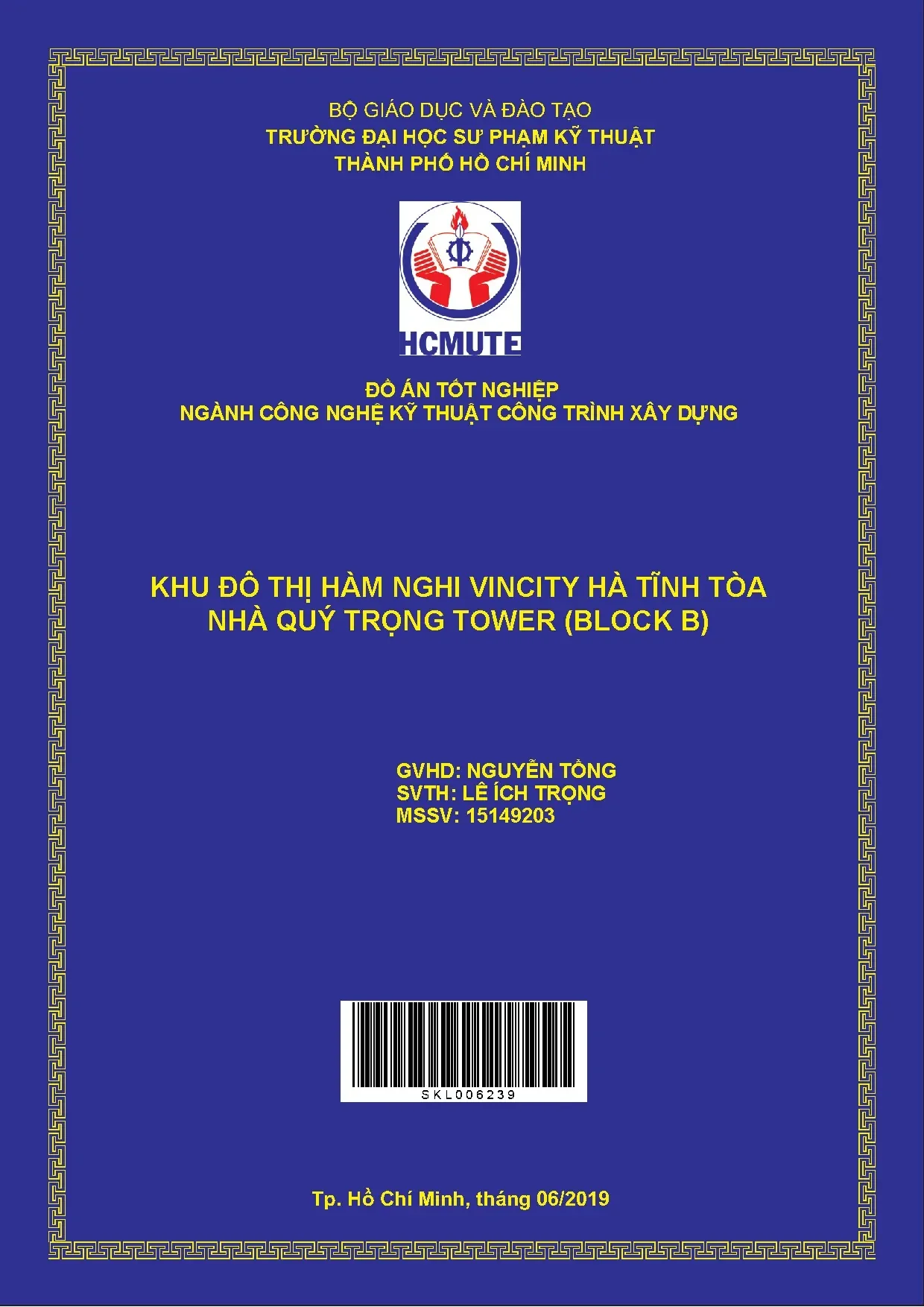

Đồ án tốt nghiệp thực hiện thiết kế công trình Tòa nhà Quý Trọng Tower (Block B) thuộc Dự án Khu đô thị Hàm Nghi Vincity Hà Tĩnh, do Tập đoàn Vingroup làm chủ đầu tư. Dự án được triển khai nhằm đáp ứng nhu cầu phát triển đô thị, dịch vụ thương mại, nhà ở cao cấp và giải quyết bài toán không gian đỗ xe tại trung tâm thành phố Hà Tĩnh trong bối cảnh địa phương có tốc độ tăng trưởng kinh tế 6 tháng đầu năm 2018 đạt 32,94%.

Mục tiêu và các nhiệm vụ kỹ thuật của đồ án được xác định cụ thể theo các nội dung giao việc:

  1. Thiết kế kiến trúc: Hoàn thiện và thể hiện hệ thống bản vẽ kiến trúc công trình bằng phần mềm đồ họa chuyên dụng.
  2. Thiết kế sàn tầng điển hình: Xây dựng mô hình, phân tích nội lực, tính toán cốt thép và so sánh hai phương án kết cấu: phương án sàn dầm và phương án sàn phẳng không dầm.
  3. Thiết kế cầu thang bộ điển hình: Lập sơ đồ tính toán dạng thanh 1D và dạng tấm 2D, phân tích nội lực và bố trí cốt thép cho bản thang.
  4. Thiết kế hệ khung chịu lực: Phân tích ổn định tổng thể công trình, tính toán thiết kế hệ dầm sàn tầng điển hình, hệ vách phẳng (khung trục 2) và lõi thang máy (CW6).
  5. Thiết kế nền móng: Đánh giá điều kiện địa chất công trình, lựa chọn giải pháp móng cọc khoan nhồi đường kính D800 và tính toán thiết kế các đài móng điển hình (M1, M2, M3).
  6. Thiết kế hệ sàn chuyển: Mô hình hóa, phân tích ứng suất và thiết kế kết cấu sàn chuyển bê tông cốt thép ứng suất trước căng sau tại tầng 6.
  7. Chuyên đề nghiên cứu khí động học: Nghiên cứu so sánh hệ số áp lực gió tác dụng lên bề mặt công trình theo các tiêu chuẩn kỹ thuật (TCVN 2737:1995, EN 1991-1-4, ASCE 7-05) kết hợp mô phỏng số bằng phần mềm hầm gió ảo.

Đối tượng và phạm vi nghiên cứu là khối công trình nhà ở kết hợp thương mại dịch vụ cao 20 tầng nổi và 2 tầng hầm (Block B), tọa lạc tại đường Hàm Nghi, phường Thạch Linh, thành phố Hà Tĩnh.

Cơ sở lý thuyết và phương pháp tính toán

Đồ án xây dựng các giải pháp thiết kế dựa trên hệ thống quy chuẩn, tiêu chuẩn kỹ thuật hiện hành của Việt Nam và quốc tế:

  • Tải trọng và tác động: TCVN 2737:1995 (Tải trọng và tác động – Tiêu chuẩn thiết kế), TCXD 229:1999 (Chỉ dẫn tính toán thành phần động của tải trọng gió).
  • Thiết kế kháng chấn: TCVN 9386:2012 (Thiết kế công trình chịu động đất).
  • Kết cấu bê tông cốt thép: TCVN 5574:2012 (Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế), TCVN 198:1997 (Nhà cao tầng – Thiết kế kết cấu bê tông cốt thép toàn khối), Eurocode 2 (EN 1992-1-1) dùng trong tính toán kiểm tra chọc thủng sàn và thiết kế bê tông ứng suất trước.
  • Tải trọng gió quốc tế phục vụ chuyên đề: EN 1991-1-4 (Eurocode 1) và ASCE 7-05 (Tiêu chuẩn Hoa Kỳ).
  • Quy chuẩn xây dựng: Thông tư số 10/2013/TT-BXD, TCVN 323:2004 (Tiêu chuẩn thiết kế nhà ở cao tầng).

Phương pháp nghiên cứu và tính toán kết cấu bao gồm:

  • Phương pháp phần tử hữu hạn (FEM): Mô hình hóa không gian 3D toàn bộ hệ kết cấu chịu lực nhằm xác định nội lực, biến dạng, chu kỳ và dạng dao động riêng của công trình.
  • Phương pháp phổ phản ứng dao động (RSA): Tính toán tác động của tải trọng động đất theo các mode dao động riêng biệt và tổ hợp theo quy tắc CQC/SRSS.
  • Phương pháp phân bố ứng suất đàn hồi: Tính toán nội lực và bố trí cốt thép cho cấu kiện vách mỏng và lõi cứng thang máy chịu nén uốn đồng thời.
  • Phương pháp động lực học chất lưu (CFD): Mô phỏng số dòng chảy không khí qua mô hình 3D công trình để xác định hệ số khí động và trường áp suất gió cục bộ.

Nguồn dữ liệu đầu vào sử dụng bộ hồ sơ bản vẽ thiết kế kiến trúc và báo cáo kết quả khảo sát địa chất công trình gồm 4 hố khoan khảo sát tại thực địa thành phố Hà Tĩnh. Các phần mềm ứng dụng gồm: ETABS 2016, SAFE 2016, Robot Structural Analysis Professional 2018, Autodesk Flow Design, AutoCAD 2018, Revit Structures 2018 và hệ thống bảng tính lập trình VBA Excel.

Thiết kế và giải pháp kỹ thuật công trình

Quy mô kiến trúc và phân khu chức năng

Công trình thuộc cấp xây dựng cấp 1, có chiều cao tổng thể 80,9 m, gồm 20 tầng nổi và 2 tầng hầm. Tổng diện tích sàn xây dựng là 20.166,85 m² trên diện tích khu đất với mật độ xây dựng 36%.

Phân khu chức năng Vị trí tầng Chiều cao tầng (m) Diện tích sàn (m²)
Hầm để xe chìm Tầng hầm B2, B1 3,50 (đáy hầm -7,000 m) 9.525,04
Khối đỗ xe nổi Tầng 1 đến Tầng 5 3,30 (Tầng 1 cao 4,00 m) 19.051,80
Trung tâm thương mại / Sàn chuyển Tầng 6 4,00 2.364,50
Khối căn hộ cao cấp Tầng 7 đến Tầng 19 3,30 (Tầng 13 cao 6,00 m) 17.163,64
Tầng kỹ thuật và mái Tầng tum, mái 3,00 – 3,50 1.320,30

Giải pháp kết cấu tổng thể

Công trình sử dụng hệ kết cấu hỗn hợp: Khung kết hợp vách, lõi bê tông cốt thép toàn khối và hệ sàn chuyển (Transfer Slab) tại tầng 6.

  • Khối đế (Hầm B2 đến Tầng 5): Bố trí hệ cột kích thước lớn để tạo không gian thông thoáng phục vụ đỗ xe; sử dụng phương án sàn ô cờ sườn trực giao (bản dày 75 mm, sườn 200x350 mm và 200x400 mm, bước nhịp 1,2 m).
  • Tầng chuyển (Tầng 6): Sử dụng bản sàn bê tông cốt thép dày 1.500 mm thi công căng cáp dự ứng lực không bám dính nhằm chuyển đổi lưới cột lớn của khối đế sang hệ vách chịu lực dày đặc của khối căn hộ phía trên.
  • Khối tháp (Tầng 7 đến Tầng 19): Bố trí hệ vách phẳng và lõi thang máy chịu lực trực tiếp, kết hợp hệ sàn dầm toàn khối.

Thông số vật liệu kết cấu

  • Bê tông cấp độ bền B30: Cường độ chịu nén tính toán trạng thái giới hạn (TTGH) I $R_b = 17.000\text{ kN/m}^2$; cường độ chịu kéo TTGH I $R_{bt} = 1.200\text{ kN/m}^2$; cường độ tiêu chuẩn TTGH II $R_{b,ser} = 22.000\text{ kN/m}^2$, $R_{bt,ser} = 1.800\text{ kN/m}^2$; mô đun đàn hồi $E_b = 3,25 \times 10^7\text{ kN/m}^2$.
  • Cốt thép nhóm AI ($\phi \le 10\text{ mm}$): Cường độ chịu kéo tính toán $R_s = 225.000\text{ kN/m}^2$, cường độ chịu nén $R_{sc} = 225.000\text{ kN/m}^2$, mô đun đàn hồi $E_s = 2,1 \times 10^8\text{ kN/m}^2$.
  • Cốt thép nhóm AIII ($\phi > 10\text{ mm}$): Cường độ chịu kéo tính toán $R_s = 365.000\text{ kN/m}^2$, cường độ chịu nén $R_{sc} = 365.000\text{ kN/m}^2$, mô đun đàn hồi $E_s = 2,0 \times 10^8\text{ kN/m}^2$.
  • Hệ thống cáp dự ứng lực: Tao cáp 7 sợi cường độ cao theo tiêu chuẩn ASTM A416 Grade 270, đường kính danh định 12,7 mm hoặc 15,2 mm.

Nội dung chính theo từng chương

Chương 1. Giới thiệu tổng quan công trình

Chương 1 trình bày vị trí địa lý, điều kiện khí hậu tự nhiên tại thành phố Hà Tĩnh, các chỉ tiêu quy hoạch kiến trúc và giải pháp kỹ thuật của tòa nhà Quý Trọng Tower (Block B). Hà Tĩnh nằm trong khu vực chịu ảnh hưởng của bão nhiệt đới với lượng mưa trung bình 2.500 – 2.650 mm/năm và mùa khô có gió Tây Nam khô nóng.

Nội dung chương mô tả chi tiết các hệ thống kỹ thuật công trình gồm: hệ thống cấp điện lưới kết hợp máy phát điện dự phòng tại hầm B1/B2; hệ thống cấp nước sinh hoạt và chữa cháy với trạm bơm tại Block C và bể chứa trên mái; hệ thống thu gom rác thải theo trục đứng; hệ thống 3 thang máy và 5 thang bộ thoát hiểm. Chương này cũng phân tích tính bất quy tắc của kết cấu: mặt bằng tầng 1–5 có hình dạng phức tạp, không đối xứng; mặt đứng công trình có sự thay đổi độ cứng đột ngột tại vị trí tầng chuyển (tầng 6).

Chương 2. Cơ sở thiết kế

Chương 2 thiết lập các nguyên tắc tính toán, sơ bộ kích thước tiết diện các cấu kiện và xác định toàn bộ tải trọng tác động lên công trình:

  • Sơ bộ tiết diện cấu kiện: Chiều dày sàn căn hộ chọn 160 mm; sàn tầng hầm 200–300 mm; sàn chuyển dày 1.500 mm. Dầm chính chọn $800 \times 350\text{ mm}$ (dầm bẹt tầng điển hình), $300 \times 600\text{ mm}$; dầm phụ $200 \times 350\text{ mm}$, $300 \times 400\text{ mm}$. Cột dưới khối đế chọn $1200 \times 2000\text{ mm}$, $400 \times 800\text{ mm}$ và cột tròn D800. Vách và lõi cứng dày 300–400 mm.
  • Tải trọng tĩnh và hoạt tải: Xác định trọng lượng bản thân các lớp hoàn thiện sàn căn hộ ($1,94\text{ kN/m}^2$), vệ sinh ($1,54\text{ kN/m}^2$), mái ($1,54\text{ kN/m}^2$), tải trọng tường xây gạch bê tông khí chưng áp Viglacera ($7\text{ kN/m}^3$) tác dụng lên dầm và phân bố lên sàn; hoạt tải sử dụng theo TCVN 2737:1995 (khu đỗ xe: $5,0\text{ kN/m}^2$; hành lang, cầu thang: $3,0\text{ kN/m}^2$; căn hộ: $1,5\text{ kN/m}^2$).
  • Tải trọng gió: Địa điểm xây dựng thuộc vùng gió IV.B, áp lực gió tiêu chuẩn $W_0 = 155\text{ daN/m}^2$ ($1,55\text{ kN/m}^2$), dạng địa hình B. Tính toán thành phần động của tải trọng gió theo TCXD 229:1999 khảo sát 12 mode dao động, trong đó Mode 1 ($T_1 = 1,636\text{ s}$, dao động theo phương Y-X) và Mode 3 ($T_3 = 1,710\text{ s}$, dao động theo phương X-Y) là hai dạng dao động cơ bản vượt ngưỡng tần số giới hạn $f_L = 1,3\text{ Hz}$. Do tâm hình học đón gió lệch so với tâm khối lượng, tải trọng gió được quy đổi về tâm khối lượng kèm theo mô-men xoắn $M_z$.
  • Tải trọng động đất: Tính toán theo TCVN 9386:2012 với gia tốc nền tham chiếu $a_{gR} = 0,1168g$ ($1,145\text{ m/s}^2$), hệ số tầm quan trọng $\gamma_I = 1,25$ (công trình cấp I), gia tốc nền thiết kế $a_g = 1,432\text{ m/s}^2$ (cấp động đất VII theo thang MSK-64). Đất nền loại C ($S = 1,15; T_B = 0,2\text{ s}; T_C = 0,6\text{ s}; T_D = 2,0\text{ s}$). Do công trình không đều đặn theo phương đứng, hệ số ứng xử cơ bản giảm 20%, xác định được $q = 2,4$. Lực cắt đáy phân tích theo phổ phản ứng đạt $F_{b,X} = 3.957,85\text{ kN}$ và $F_{b,Y} = 8.447,86\text{ kN}$ đối với Mode 1; $F_{b,X} = 8.867,22\text{ kN}$ và $F_{b,Y} = 4.478,36\text{ kN}$ đối với Mode 3.

Chương 3. Thiết kế cầu thang bộ điển hình

Chương 3 tính toán kết cấu cầu thang bộ 2 vế dạng bản chịu lực tại tầng điển hình. Tác giả xây dựng hai mô hình phân tích để so sánh nội lực:

  • Mô hình thanh 1D (phần mềm ETABS 2016): Bản thang được mô hình thành các phần tử thanh liên kết gối tựa tại dầm chiếu nghỉ và dầm chiếu tới.
  • Mô hình tấm 2D (phần mềm Robot Structural Analysis 2018): Bản thang được mô hình phần tử vỏ tấm phẳng (Shell), xét đến sự làm việc không gian và ứng suất cục bộ tại các góc liên kết.

Kết quả so sánh giá trị mô-men uốn tại nhịp và gối tựa giữa hai phương pháp cho thấy sự tương đồng cao, từ đó tác giả tiến hành tính toán và bố trí cốt thép dọc chịu lực nhóm AI/AIII cho bản nghiêng và bản chiếu nghỉ đảm bảo các điều kiện về cường độ và hạn chế nứt.

Chương 4. Tính toán – thiết kế sàn tầng điển hình

Chương 4 tập trung phân tích, tính toán kết cấu sàn tầng điển hình (tầng 10) với kích thước mặt bằng $31,73 \times 101,1\text{ m}$ bằng phần mềm SAFE 2016. Tác giả thiết lập bài toán so sánh chi tiết giữa hai phương án kết cấu:

  1. Phương án sàn sườn (Sàn dầm): Chiều dày bản sàn 160 mm kết hợp hệ dầm chính bẹt $800 \times 350\text{ mm}$ và dầm phụ $300 \times 400\text{ mm}$.
  2. Phương án sàn phẳng không dầm: Chiều dày bản sàn 200 mm kết hợp mũ cột/nấm sàn tại vị trí liên kết với cột và vách.

Nội dung phân tích thực hiện kiểm tra đầy đủ các trạng thái giới hạn: chuyển vị ngắn hạn, chuyển vị dài hạn (xét đến hiện tượng từ biến và co ngót của bê tông), kiểm tra bề rộng khe nứt theo TCVN 5574:2012 và kiểm tra điều kiện chọc thủng (Punching Shear) tại mép cột, vách theo tiêu chuẩn Eurocode 2 (EN 1992-1-1). Kết quả so sánh tổng hợp chỉ ra phương án sàn dầm bẹt đáp ứng tốt hơn về độ cứng tổng thể, kiểm soát độ võng dài hạn hiệu quả và tối ưu hóa khối lượng vật liệu bê tông, cốt thép cho công trình.

Chương 5. Tính toán – thiết kế khung

Chương 5 kiểm tra các điều kiện vận hành sử dụng của toàn bộ tòa nhà và tính toán cốt thép các cấu kiện thẳng đứng:

  • Kiểm tra điều kiện sử dụng công trình: Kiểm tra gia tốc dao động đỉnh công trình dưới tác dụng của gió động nhằm đảm bảo tiện nghi cho người sử dụng; kiểm tra điều kiện chống lật tổng thể; kiểm tra chuyển vị ngang đỉnh công trình ($\Delta_{top} \le H/500$); kiểm tra chuyển vị lệch tầng tương đối ($\Delta d / h \le 1/200$); kiểm tra hệ số ảnh hưởng bậc hai P-Delta theo hai phương X và Y.
  • Thiết kế hệ dầm tầng điển hình: Phân tích nội lực dầm B95 và hệ dầm khung, tính toán cốt thép dọc chịu mô-men uốn và cốt thép đai chịu lực cắt, bố trí cốt thép đai gia cường trong vùng tới hạn theo yêu cầu kháng chấn.
  • Thiết kế vách phẳng chịu lực: Tính toán vách V2 (Pier 28 thuộc khung trục 2) chịu tổ hợp lực nén uốn lớn nhất ($N, M_x, M_y, V$), xác định cốt thép biên và cốt thép thân vách.
  • Thiết kế lõi thang máy CW6: Áp dụng phương pháp phân bố ứng suất đàn hồi, chia tiết diện lõi thành 9 phân vùng tính toán; xác định tọa độ trọng tâm, mô-men quán tính chính $I_x, I_y$ và tính toán cốt thép chịu lực cho từng phân vùng thành vách của lõi từ tầng hầm B2 đến tầng mái.

Chương 6. Tính toán – thiết kế móng

Chương 6 thiết kế hệ móng công trình dựa trên số liệu địa chất 4 hố khoan khảo sát. Mũi cọc được thiết kế cắm vào lớp đất số 5 (cát thô lẫn cuội sỏi, chỉ số SPT $N = 15 - 50$).

  • Sức chịu tải cọc khoan nhồi: Lựa chọn cọc khoan nhồi đường kính $D = 800\text{ mm}$. Sức chịu tải tính toán của cọc đơn được xác định theo 4 phương pháp: theo vật liệu bê tông cốt thép, theo chỉ tiêu cơ lý đất nền, theo cường độ chống cắt của đất nền và theo chỉ số thí nghiệm xuyên tiêu chuẩn SPT. Từ đó lựa chọn sức chịu tải thiết kế an toàn của cọc $P_{tk} = 3.200\text{ kN}$.
  • Thiết kế các đài móng điển hình:
    • Móng M2 (đài cọc vách đơn): Tính toán phản lực đầu cọc, kiểm tra lún theo mô hình khối móng quy ước, kiểm tra chọc thủng đài móng và tính toán cốt thép lưới đáy theo hai phương.
    • Móng M1 (đài cọc dưới vách/lõi chịu tải trọng ngang lớn): Mô hình hóa cọc làm việc đồng thời với nền đất thông qua hệ thống lò xo đàn hồi (hệ số nền $K_h$), kiểm tra tải trọng ngang đầu cọc, kiểm tra ổn định đất nền xung quanh cọc, kiểm tra chuyển vị lún cọc đơn, kiểm tra khả năng chịu nén cục bộ và chịu uốn của thân cọc khoan nhồi.
    • Móng M3 (đài cọc nhóm nhiều cọc): Kiểm tra phản lực phân phối lên từng cọc, kiểm tra điều kiện chọc thủng thân cột/vách qua đài móng và bố trí cốt thép đài.

Chương 7. Tính toán – thiết kế hệ sàn chuyển

Chương 7 trình bày giải pháp tính toán thiết kế kết cấu sàn chuyển (Transfer Slab) tại cao độ tầng 6:

  • Mô hình kết cấu: Bản sàn dày 1.500 mm bê tông B30, vượt nhịp đỡ hệ thống vách và cột phía trên của 14 tầng căn hộ để truyền tải trọng xuống hệ cột kích thước lớn phía dưới.
  • Tính toán ứng suất trước: Sử dụng hệ cáp dự ứng lực không bám dính. Xác định các tổn hao ứng suất ngắn hạn và dài hạn (do ma sát, tụt neo, chùng ứng suất của thép, co ngót và từ biến của bê tông). Thiết lập sơ đồ quỹ đạo cáp dạng parabol lượn sóng theo các dải cột và dải giữa nhịp theo hai phương X và Y.
  • Kiểm tra trạng thái giới hạn: Kiểm tra ứng suất kéo và nén của bê tông ở giai đoạn truyền lực căng và giai đoạn khai thác; kiểm tra điều kiện chống chọc thủng tại các chân vách và đỉnh cột theo EN 1992-1-1; kiểm tra khả năng chịu uốn theo trạng thái giới hạn cường độ và kiểm tra độ võng dài hạn của hệ bản chuyển.

Chương 8. Đề xuất cách xác định hệ số áp lực gió

Chương 8 là chuyên đề nghiên cứu chuyên sâu về khí động học công trình có hình khối phức tạp:

  • Tính toán theo lý thuyết giải tích: Xác định phân bố áp lực gió tĩnh và động dọc theo chiều cao công trình Quý Trọng Tower theo tiêu chuẩn Việt Nam TCVN 2737:1995, tiêu chuẩn châu Âu EN 1991-1-4 và tiêu chuẩn Mỹ ASCE 7-05.
  • Mô phỏng số khí động học (CFD): Xây dựng mô hình 3D hình học công trình trong phần mềm Autodesk Flow Design và Robot Structural Analysis Professional. Thực hiện mô phỏng thí nghiệm thổi hầm gió ảo với 8 hướng gió khác nhau (góc thổi từ 0° đến 315°, bước góc 45°).
  • Đánh giá và so sánh kết quả: Trích xuất trường vận tốc gió, hệ số áp lực khí động $C_p$ (áp lực đẩy và áp lực hút) trên các bề mặt đón gió, mặt bên và mặt khuất gió. Kết quả mô phỏng số chỉ ra rằng tại các vị trí giật cấp hình học và các góc cạnh của tòa nhà xuất hiện hiện tượng xoáy khí động làm tăng hệ số áp lực cục bộ so với giá trị tính toán lý thuyết trong tiêu chuẩn TCVN 2737:1995.

Kết quả và đóng góp kỹ thuật

Kết quả tính toán kết cấu chính

Đồ án đã giải quyết toàn diện bài toán thiết kế kết cấu công trình nhà cao tầng chịu tải trọng phức tạp, đạt được các kết quả số liệu kỹ thuật cụ thể:

Hạng mục kiểm tra / Thiết kế Giá trị tính toán Giới hạn cho phép / Tiêu chuẩn Đánh giá an toàn
Chu kỳ dao động cơ bản Mode 1 ($T_1$) 1,636 s (Phương Y-X) — Thỏa mãn ổn định động lực học
Chu kỳ dao động cơ bản Mode 3 ($T_3$) 1,710 s (Phương X-Y) — Dạng dao động tịnh tiến chiếm ưu thế
Lực cắt đáy động đất Mode 1 ($F_b$) $X: 3.957,85\text{ kN} / Y: 8.447,86\text{ kN}$ TCVN 9386:2012 Tiếp nhận đầy đủ qua hệ vách, lõi
Lực cắt đáy động đất Mode 3 ($F_b$) $X: 8.867,22\text{ kN} / Y: 4.478,36\text{ kN}$ TCVN 9386:2012 Phân phối lực ngang an toàn
Sức chịu tải cọc khoan nhồi D800 $P_{tk} = 3.200\text{ kN}$ Cắm vào lớp cát cuội sỏi (SPT 15–50) Đảm bảo sức chịu tải và độ lún
Chiều dày hệ sàn chuyển tầng 6 1.500 mm (Bê tông B30) Kết hợp cáp dự ứng lực DƯL Đảm bảo chịu uốn, cắt chọc thủng

Đóng góp kỹ thuật của đồ án

  1. Ứng dụng thành công giải pháp sàn chuyển dự ứng lực: Giải quyết triệt để xung đột không gian kiến trúc giữa khối đỗ xe nhịp lớn phía dưới và khối căn hộ có nhiều vách ngăn phía trên mà vẫn đảm bảo khả năng chịu lực toàn khối.
  2. So sánh đa tiêu chuẩn tải trọng ngang: Cung cấp bức tranh đối chiếu toàn diện giữa TCVN 2737:1995, TCXD 229:1999 và các tiêu chuẩn quốc tế (Eurocode, ASCE) trong việc xác định tải trọng gió động và động đất đối với công trình nhà cao tầng tại vùng duyên hải miền Trung.
  3. Ứng dụng công nghệ mô phỏng CFD trong hầm gió ảo: Xác định chính xác sự
