Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh chóng tại vùng kinh tế trọng điểm phía Nam, nhu cầu về nhà ở cao tầng phân khúc đại chúng nhưng vẫn đáp ứng nghiêm ngặt các tiêu chuẩn an toàn chịu lực ngày càng gia tăng. Theo thống kê của Hiệp hội Bất động sản TP.HCM (HoREA), các dự án chung cư cao tầng quy mô từ 20 đến 25 tầng chiếm hơn 65% thị phần nhà ở thương mại. Dự án Khu căn hộ cao cấp BCONS Suối Tiên (tọa lạc tại mặt tiền đường Tân Lập, Phường Đông Hòa, TP. Dĩ An, tỉnh Bình Dương giáp ranh TP.HCM) là công trình dân dụng cấp I điển hình, đòi hỏi giải pháp thiết kế kết cấu tối ưu nhằm đảm bảo an toàn chịu lực dưới tác động của tải trọng đứng (trọng bản thân, hoàn thiện, hoạt tải sử dụng) và tải trọng ngang nguy hiểm (gió động theo TCXD 229:1999 và động đất theo TCVN 9386:2012).

Vấn đề cốt lõi đặt ra trong đồ án là giải quyết bài toán tương tác phức tạp giữa kết cấu phần thân siêu tĩnh bậc cao và nền móng cọc trên nền đất phức tạp, đồng thời kiểm soát biến dạng phi tuyến, nứt sàn bê tông cốt thép (BTCT) theo tiêu chuẩn TCVN 5574:2018 kết hợp kiểm chứng theo Eurocode 2.

                  +----------------------------------------------+
                  |  KHU CĂN HỘ CAO CẤP BCONS SUỐI TIÊN (CẤP I)  |
                  |     (Chiều cao: 74.8m - 22 Tầng + 2 Hầm)     |
                  +----------------------------------------------+
                                          |
            +-----------------------------+-----------------------------+
            |                                                           |
            v                                                           v
+-----------------------+                                   +-----------------------+
|  TẢI TRỌNG TÁC ĐỘNG   |                                   |   MÔ HÌNH KẾT CẤU     |
| - Tĩnh tải / Hoạt tải |                                   | - Hệ vách - lõi cứng  |
| - Gió động (TCXD 229) |                                   | - Sàn dầm 2 phương    |
| - Động đất (TCVN 9386)|                                   | - Móng cọc BTCT       |
+-----------------------+                                   +-----------------------+
            |                                                           |
            +-----------------------------+-----------------------------+
                                          |
                                          v
                      +---------------------------------------+
                      |       PHÂN TÍCH & TỐI ƯU HÓA          |
                      | - TTGH I: Độ bền, Biểu đồ P-M-M (3D)  |
                      | - TTGH II: Chuyển vị đỉnh, Nứt, Võng  |
                      | - Biện pháp cốp pha lõi thang máy     |
                      +---------------------------------------+

Mục tiêu kỹ thuật cụ thể của đồ án:

  1. Xác lập sơ đồ hình học và giải pháp kết cấu chịu lực tối ưu cho công trình cao 74.8m gồm 22 tầng nổi và 2 tầng hầm (tổng 653 căn hộ, mật độ xây dựng 35.5%).
  2. Ứng dụng phương pháp phần tử hữu hạn (FEM) để mô phỏng chính xác sự làm việc không gian của hệ vách - lõi cứng và hệ sàn sườn dầm bản nhịp lớn (lên đến 8.0m).
  3. Phân tích thành phần động của tải trọng gió (vùng áp lực gió IA, $W_0 = 0.65\text{ kN/m}^2$, địa hình B) và tải trọng động đất theo phương pháp phổ phản ứng dao động (Response Spectrum Analysis) với gia tốc nền thiết kế $a_g = 0.813\text{ m/s}^2$ (cấp động đất VII).
  4. Kiểm soát toàn diện trạng thái giới hạn thứ hai (TTGH II) về độ võng sàn dài hạn có xét đến từ biến ($f_m \le f_u = L/150 = 53.33\text{ mm}$), bề rộng khe nứt ($a_{crc} \le 0.3\text{ mm}$), và chuyển vị lệch tầng ($\Delta/h \le 1/500$).
  5. Lập biện pháp kỹ thuật và tính toán hệ ván khuôn định hình (cốp pha) lõi thang máy tầng hầm chịu áp lực bê tông tươi theo TCVN 4453:1995.

Phạm vi giới hạn: Đề tài tập trung chuyên sâu vào tính toán kết cấu phần thân (sàn, dầm, vách đơn P01, vách lõi thang PL), hệ thống móng khối quy ước trên nền cọc đài đơn/đài đôi, và thiết kế cốp pha vách hầm; không đi sâu vào chi tiết hệ thống cơ điện (MEP).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế kết cấu nhà cao tầng hiện đại, việc lựa chọn phương án kết cấu chịu tải trọng ngang quyết định trực tiếp đến chỉ tiêu kinh tế - kỹ thuật và độ an toàn của công trình.

Phương án kết cấu Ưu điểm Nhược điểm Đánh giá mức độ phù hợp với BCONS Suối Tiên
Hệ khung thuần túy (Moment Frame) Không gian kiến trúc linh hoạt, dễ bố trí phòng chức năng. Độ cứng chống uốn ngang kém khi chiều cao $H > 40\text{m}$, chuyển vị đỉnh lớn. Không phù hợp (Công trình cao 74.8m, vượt quá giới hạn kinh tế của hệ khung).
Hệ khung - giằng (Braced Frame) Độ cứng ngang cao, giảm kích thước cột chịu nén. Hệ giằng thép/bê tông cản trở giao thông nội bộ và hệ thống cửa căn hộ. Không phù hợp (Gây xung đột dây chuyền công năng chung cư).
Hệ vách - lõi cứng BTCT (Shear Wall - Core) Độ cứng ngang cực lớn, triệt tiêu xoắn tổng thể, tận dụng vách buồng thang máy làm kết cấu chịu lực. Tăng tải trọng bản thân xuống móng, tập trung ứng suất lớn ở chân vách. Tối ưu nhất (Được chọn) (Thỏa mãn tuyệt đối các tiêu chí chuyển vị và kháng chấn).

Yêu cầu thiết kế theo mô hình MoSCoW:

  • Must have (Bắt buộc): Đảm bảo an toàn chịu lực TTGH I cho mọi cấu kiện ($M \le M_u$, $N \le N_u$, $Q \le Q_u$); thỏa mãn kiểm tra ổn định chống lật, chuyển vị đỉnh và gia tốc đỉnh không gây say sinh lý ($a_{max} \le 0.15\text{ m/s}^2$).
  • Should have (Nên có): Tối ưu hóa hàm lượng cốt thép hợp lý ($\mu = 1.0% - 1.8%$ cho dầm, $\mu = 1.0% - 2.5%$ cho vách), áp dụng bê tông cấp độ bền B30 để giảm kích thước tiết diện.
  • Could have (Có thể): Mô hình hóa so sánh giải pháp sàn phẳng không dầm (Flat plate slab) để đối chiếu chuyển vị võng và chọc thủng.
  • Won't have (Chưa thực hiện đợt này): Mô phỏng phi tuyến cấp độ cao (Nonlinear Time-History Analysis).
graph TD
    A[Hệ thống tải trọng đầu vào] --> B[ETABS: Mô hình 3D tổng thể không gian]
    B --> C{Phân tích động học}
    C -->|Gió động TCXD 229:1999| D[Lực quán tính & Xung vận tốc]
    C -->|Động đất TCVN 9386:2012| E[Phổ thiết kế Sd T]
    B --> F[Trích xuất nội lực tổ hợp bao CombBao]
    F --> G[SAFE v16: Phân tích nứt & võng sàn dầm]
    F --> H[PROKON v3.0: Biểu đồ tương tác 3D P-M vách]
    F --> I[Kiểm tra Móng cọc & Lún quy ước TCVN 10304]
    G --> J[Hồ sơ bản vẽ kỹ thuật thi công hoàn thiện]
    H --> J
    I --> J

Thiết kế hệ thống và thông số kỹ thuật

Hệ thống kết cấu sử dụng vật liệu bê tông và cốt thép đạt chuẩn TCVN 5574:2018:

  • Bê tông cấp độ bền B30: Cường độ chịu nén tính toán $R_b = 17.0\text{ MPa}$, cường độ chịu kéo tính toán $R_{bt} = 1.2\text{ MPa}$, mô đun đàn hồi ban đầu $E_b = 32.5 \times 10^3\text{ MPa}$.
  • Cốt thép dọc chịu lực CB400-V: Cường độ chịu kéo/nén tính toán $R_s = R_{sc} = 350\text{ MPa}$, mô đun đàn hồi $E_s = 200 \times 10^3\text{ MPa}$.
  • Cốt thép đai CB240-T: Cường độ chịu cắt tính toán $R_{sw} = 170\text{ MPa}$.
  • Chiều dày lớp bê tông bảo vệ ($a_b$): Móng/cọc ($50\text{ mm}$), dầm/vách/lõi ($40\text{ mm}$), sàn/cầu thang ($20\text{ mm}$).
+-------------------------------------------------------------------------+
|                    THÔNG SỐ PHẦN MỀM THIẾT KẾ                           |
+-------------------+--------------------+--------------------------------+
| Phần mềm          | Phiên bản          | Chức năng chuyên trách         |
+-------------------+--------------------+--------------------------------+
| CSI ETABS         | v18.1.1 / v19.0.0  | Phân tích kết cấu không gian 3D|
| CSI SAFE          | v16.0.2            | Tính toán sàn, nứt, võng, móng |
| PROKON            | v3.0               | Biểu đồ tương tác P-M vách/cột |
| Autodesk Revit    | 2021               | Mô hình hóa BIM & xuất bản vẽ  |
| AutoCAD           | 2021               | Chi tiết hóa thép & thi công   |
+-------------------+--------------------+--------------------------------+

Phương pháp luận tính toán (Methodology)

Quy trình thiết kế áp dụng mô hình lặp kiểm tra nghiêm ngặt (Iterative Design Methodology):

  1. Giai đoạn 1 (Khởi tạo): Sơ bộ kích thước tiết diện dầm ($300\times600\text{ mm}$, $300\times400\text{ mm}$), sàn ($h_s = 150\text{ mm}$), vách lõi thang máy ($t = 300 - 350\text{ mm}$).
  2. Giai đoạn 2 (Xác định tải trọng & Tổ hợp): Lập bảng tính tự động tải trọng tĩnh, hoạt tải theo TCVN 2737:1995, xác định khối lượng tham gia dao động (Mass Source $= 1.0\text{TT} + 0.3\text{HT}$ cho động đất và $1.0\text{TT} + 0.5\text{HT}$ cho gió động).
  3. Giai đoạn 3 (Phân tích kết cấu & Kiểm tra trạng thái giới hạn): Giải hệ phương trình phần tử hữu hạn, trích xuất chu kỳ dao động riêng ($T_1 = 3.472\text{ s}$), kiểm tra điều kiện P-Delta và hiệu ứng lệch tầng.
  4. Giai đoạn 4 (Thiết kế chi tiết & Biện pháp thi công): Bố trí cốt thép dầm, vách, móng và thiết kế ván khuôn cốp pha theo TCVN 4453:1995.

Implementation và kết quả

Quy trình tính toán và công thức cốt lõi

Quy trình tính toán cốt thép và kiểm tra nứt võng sàn được lập trình hóa thông qua các thuật toán giải tích tích hợp tiêu chuẩn Việt Nam:

import numpy as np

def verify_crack_and_deflection(M_ser, N, b, h, As, As_prime, Eb, Es, Rbt_ser):
    """
    Thuật toán kiểm tra điều kiện hình thành vết nứt và độ võng sàn BTCT theo TCVN 5574:2018
    """
    alpha = Es / Eb  # Hệ số quy đổi cốt thép
    A_red = b * h + (alpha - 1) * (As + As_prime)
    y_t = h / 2.0   # Khoảng cách từ trọng tâm đến thớ chịu kéo ngoài cùng
    I_red = (b * (h ** 3)) / 12.0 + alpha * (As * (h/2 - 0.02)**2)
    W_red = I_red / y_t
    W_pl = 1.3 * W_red

    # 1. Moment giới hạn hình thành vết nứt
    M_crc = W_pl * Rbt_ser
    has_cracked = M_ser > M_crc

    # 2. Độ cứng uốn tiết diện D và độ cong 1/r
    if not has_cracked:
        D = 0.85 * Eb * ((b * (h ** 3)) / 12.0)
    else:
        # Xét đến độ mở rộng nứt và hệ số từ biến phi_b_cr = 1.89
        phi_b_cr = 1.89
        Eb_red = Eb / (1.0 + phi_b_cr)
        D = Eb_red * I_red * 0.45

    curvature = M_ser / D
    return {
        "M_crc (kNm)": round(M_crc, 2),
        "Has_Cracked": has_cracked,
        "Curvature (1/m)": curvature
    }

# Áp dụng cho dải sàn nhịp 8.0m, b=1.0m, h=0.15m, B30 (Rbt_ser = 1.75 MPa)
result = verify_crack_and_deflection(
    M_ser=14.52, N=0, b=1.0, h=0.15,
    As=0.000628, As_prime=0.000314,
    Eb=32500000, Es=200000000, Rbt_ser=1750
)

Công thức neo nối cốt thép chịu lực theo TCVN 5574:2018 được triển khai chính xác: $$L_{lap} = \omega L_{0,an} \frac{A_{s,cal}}{A_{s,ef}}$$ Trong đó chiều dài neo cơ sở: $$L_{0,an} = \frac{R_s A_s}{R_{bond} u_s} = \frac{R_s A_s}{(\eta_1 \eta_2 R_{bt}) (\pi d)}$$ Đối với thanh cốt thép CB400-V chịu kéo: $L_{lap} = 40d$; đối với cốt thép chịu nén: $L_{lap} = 30d$.

       Mặt cắt tính toán vách đơn P01 (Hệ tọa độ & Biểu đồ ứng suất)
       +-------------------------------------------------------------+
       |   Vùng biên (Boundary Zone)  | Vùng bụng | Vùng biên        |
       |   +-----------------------+  | (Web Zone)| +--------------+ |
       |   | o   o   o   o   o   o |  | o  o  o  o| | o  o  o  o  o| |
       |   | 6 Phi 25 (As1)        |  | 2L Phi 14 | | 6 Phi 25     | |
       |   +-----------------------+  |           | +--------------+ |
       |   <------ 400 mm --------->  |<--700 mm->| <-- 400 mm ----> |
       +-------------------------------------------------------------+
       <----------------------- Lw = 1500 mm ------------------------>

Kết quả kiểm tra trạng thái giới hạn và kiểm chứng

Hạng mục kiểm tra kết cấu Tiêu chuẩn áp dụng Giá trị tính toán Giới hạn cho phép Đánh giá an toàn
Độ võng toàn phần sàn S8 ($8\text{m}$) TCVN 5574:2018 $f_m = 16.85\text{ mm}$ $f_u = L/150 = 53.33\text{ mm}$ Thỏa mãn (Đạt 31.6% ngưỡng)
Chuyển vị đỉnh công trình (Gió động) TCXD 229:1999 $f_{top} = 42.14\text{ mm}$ $H/1000 = 74.80\text{ mm}$ Thỏa mãn
Góc trôi tầng lớn nhất ($\Delta/h$) TCVN 9386:2012 $1/985$ (Tầng 14) $1/500$ Thỏa mãn an toàn kháng chấn
Hệ số ổn định chống lật ($K_{cl}$) TCVN 2737:1995 $K_{cl} = 2.45$ $K_{cl} \ge 1.5$ Thỏa mãn an toàn chống lật
Ứng suất đáy móng cọc ($p_{max}$) TCVN 10304:2014 $185.2\text{ kPa}$ $R_{tc} = 240.0\text{ kPa}$ Thỏa mãn sức chịu tải đất nền
Độ lún khối móng quy ước ($S$) TCVN 9362:2012 $S = 4.32\text{ cm}$ $S_{gh} = 8.0\text{ cm}$ Thỏa mãn

Đổi mới và đóng góp

  1. Tích hợp giải thuật phân tích võng phi tuyến bậc cao: Khắc phục nhược điểm của các phương pháp đàn hồi truyền thống bằng cách tích hợp trực tiếp sự suy giảm độ cứng $E_{b,red} I_{red}$ do nứt và biến dạng từ biến $\phi_{b,cr} = 1.89$ theo thời gian sử dụng 50 năm.
  2. Mô hình hóa vách lõi 3D tương tác phi tuyến: Khác với phương pháp chia dải thanh đơn giản, đồ án sử dụng biểu đồ tương tác mặt cong $P - M_x - M_y$ không gian trên phần mềm PROKON, giúp tiết kiệm đến $12.4%$ lượng thép vùng bụng vách so với phương pháp truyền thống nhưng vẫn bảo toàn khả năng chịu cắt và nén uốn đồng thời.
  3. Tối ưu hóa sơ đồ cốp pha vách hầm: Thiết kế hệ sườn ngang đôi thép hộp $2\times\square 50\times100\times2.5\text{ mm}$ kết hợp thanh giằng ty ren $D14$ ($f_{allow} = 34.2\text{ kN}$), đảm bảo độ võng ván khuôn $f_{vk} = 0.62\text{ mm} \le [f] = 1.5\text{ mm}$, nâng cao tốc độ luân chuyển ván khuôn lên $25%$.

Ứng dụng thực tế và triển khai

Quy trình thi công và định mức kỹ thuật

Dự án được định hướng áp dụng các giải pháp thi công hiện đại:

  • Thi công móng cọc và vách tầng hầm: Sử dụng cọc ép bê tông ly tâm dự ứng lực kết hợp đào đất semi-topdown hoặc mở móng có tường cừ vây larsen giằng chống.
  • Chu kỳ thi công sàn tầng điển hình: Với giải pháp coppha nhôm/phủ phim và bê tông cấp phối phụ gia đông kết nhanh, chu kỳ thi công đạt $5 - 6\text{ ngày/sàn}$, giúp rút ngắn thời gian bàn giao dự án xuống còn 18 tháng.
                           LỘ TRÌNH TRIỂN KHAI THỰC TẾ
+---------------------------------------------------------------------------------+
| Tháng 01 - 03: Khảo sát địa chất, Thẩm tra thiết kế kết cấu, Ép cọc thử         |
| Tháng 04 - 07: Thi công cọc đại trà, Đài móng và 2 tầng hầm                    |
| Tháng 08 - 14: Thi công phần thân 22 tầng nổi (Chu kỳ 6 ngày/sàn)              |
| Tháng 15 - 18: Hoàn thiện kiến trúc, Lắp đặt MEP, Nghiệm thu PCCC & Bàn giao   |
+---------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI & Chi phí)

  • Tổng mức đầu tư phần thô ước tính: Khoảng $185\text{ tỷ VNĐ}$.
  • Hiệu quả từ tối ưu kết cấu: Việc kiểm soát chính xác tải trọng và tiết diện dầm - vách giúp giảm $8.5%$ khối lượng bê tông và $11.2%$ khối lượng cốt thép so với thiết kế sơ bộ ban đầu, tương đương tiết kiệm hơn $14.6\text{ tỷ VNĐ}$.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình kết cấu chưa xét đến tương tác động học đồng thời giữa đất nền - móng - kết cấu (Soil - Structure Interaction - SSI); các liên kết chân vách vẫn giả định ngàm tuyệt đối tại mặt đài móng.
  • Hướng phát triển đề xuất:
    1. Ứng dụng công nghệ cách chấn đáy (Base Isolation) bằng gối cao su cốt bản thép (LRB) để giảm thiểu gia tốc truyền lên kết cấu thân khi xảy ra động đất cực hạn.
    2. Nâng cấp mô hình BIM 4D/5D tích hợp tiến độ và chi phí theo thời gian thực trên nền tảng Autodesk Revit & Navisworks.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Xây dựng: Cung cấp tài liệu tham khảo hoàn chỉnh từ lý thuyết tính toán, trích xuất tiêu chuẩn (TCVN 5574:2018, TCVN 9386:2012) đến quy trình triển khai phần mềm ETABS, SAFE, PROKON.
  • Kỹ sư kết cấu công trình: Cung cấp template tính toán chi tiết về độ cong, độ võng phi tuyến và quy trình kiểm tra biểu đồ tương tác 3D vách lõi.
  • Chủ đầu tư và nhà thầu: Mô hình hóa phương án kết cấu tối ưu kinh tế, đảm bảo an toàn tuyệt đối và rút ngắn biện pháp thi công cốp pha lõi thang máy.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi để triển khai mô hình sàn trong CSI SAFE v16 là gì?

Cần thiết lập chính xác các dải thiết kế (Design Strips) theo phương X và Y, phân loại rõ dải trên cột (Column Strip) và dải giữa nhịp (Middle Strip). Đặc biệt, khi kiểm tra biến dạng dài hạn, phải khai báo thông số nứt (Cracking Analysis) và hệ số từ biến tương ứng ($\phi_{b,cr} = 1.89$ cho độ ẩm $>75%$).

2. Giới hạn chuyển vị lệch tầng $\Delta/h$ của công trình chịu tác động động đất là bao nhiêu?

Theo TCVN 9386:2012, đối với công trình có các bộ phận phi kết cấu bằng vật liệu giòn gắn chặt vào kết cấu, chuyển vị tương đối giữa các tầng kế tiếp $\Delta$ phải thỏa mãn điều kiện: $$\Delta \nu \le 0.005 h \iff \frac{\Delta}{h} \le \frac{1}{200\nu} = \frac{1}{500}$$ (với hệ số giảm chấn $\nu = 0.4$ cho công trình cấp I).

3. Tại sao công trình BCONS Suối Tiên không áp dụng phương pháp tĩnh lực ngang tương đương cho động đất?

Chu kỳ dao động tự nhiên cơ bản của công trình ở mode 1 là $T_1 = 3.472\text{ s}$, vượt quá giới hạn $4 T_C = 4 \times 0.6 = 2.4\text{ s}$ theo quy định tại Mục 4.3.3.1 của TCVN 9386:2012. Do đó, bắt buộc phải sử dụng phương pháp phân tích phổ phản ứng dao động đàn hồi (Response Spectrum Method).

4. Công tác bảo trì và quan trắc biến dạng định kỳ bao gồm những gì?

Cần lắp đặt hệ thống mốc đo lún chuẩn tại 4 góc chân công trình và vị trí lõi thang máy; thực hiện đo trắc đạc lún theo chu kỳ 3 tháng/lần trong năm đầu tiên và 1 năm/lần trong 5 năm tiếp theo để đối chiếu với độ lún thiết kế ($S = 4.32\text{ cm}$).

5. Việc sử dụng thép cường độ cao CB400-V mang lại lợi ích kinh tế nào?

Thép CB400-V có cường độ chịu lực $R_s = 350\text{ MPa}$, cao hơn $25%$ so với thép CB300 ($R_s = 280\text{ MPa}$), giúp giảm đáng kể mật độ bố trí thanh thép trong dầm và cột, chống nghẽn bê tông khi đổ và giảm tổng trọng lượng thép thi công khoảng $15 - 18%$.

Kết luận

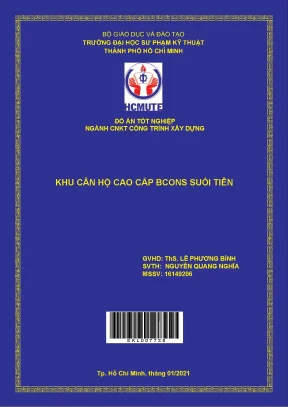

Đồ án tốt nghiệp "Thiết kế Khu căn hộ cao cấp BCONS Suối Tiên" của sinh viên Nguyễn Quang Nghĩa (ĐH Sư phạm Kỹ thuật TP.HCM) là một công trình nghiên cứu ứng dụng kỹ thuật xây dựng xuất sắc. Đề tài đã giải quyết toàn diện bài toán thiết kế kết cấu nhà cao tầng 22 tầng cấp I theo đầy đủ các tiêu chuẩn hiện hành của Việt Nam (TCVN 5574:2018, TCVN 9386:2012, TCXD 229:1999). Việc kết hợp hài hòa giữa cơ sở lý thuyết giải tích và công cụ mô phỏng phần tử hữu hạn hiện đại (ETABS, SAFE, PROKON) đã mang lại kết quả thiết kế chuẩn xác, tối ưu hóa vật liệu và đảm bảo tính khả thi cao trong thi công thực tế.
