Giới thiệu dự án

Hoạt động đổi mới căn bản và toàn diện giáo dục phổ thông theo Nghị quyết số 88/2014/QH13 của Quốc hội và Quyết định số 404/QĐ-TTg của Thủ tướng Chính phủ đặt trọng tâm vào việc chuyển từ nền giáo dục truyền thụ kiến thức thụ động sang phát triển phẩm chất và năng lực người học. Tuy nhiên, theo số liệu khảo sát thực tế tại các trường Trung học Phổ thông (THPT), có tới 57.33% học sinh gặp khó khăn trong việc vận dụng kiến thức vật lý vào cuộc sống, và 35.00% học sinh bị hạn chế về khả năng liên hệ bản chất vật lý thực nghiệm.

                         [Giải pháp: Hoạt động TNST]

Vấn đề cốt lõi (Problem Statement) nằm ở phương pháp giảng dạy mạch điện truyền thống: nặng về giải bài tập toán học trừu tượng, thiếu trang thiết bị thí nghiệm trực quan linh hoạt, các bảng mạch cắm (breadboard) cố định gây nhàm chán và chi phí bộ dụng cụ thương mại quá cao đối với điều kiện trường công lập.

Dự án "Trải nghiệm và sáng tạo với chủ đề: Mực dẫn điện" thuộc chuyên ngành Lý luận và Phương pháp dạy học bộ môn Vật lý (Trường ĐH Sư phạm Hà Nội 2) được xây dựng nhằm giải quyết triệt để các bất cập trên.

Mục tiêu nghiên cứu

  1. Hệ thống hóa cơ sở lý luận và quy trình 8 bước thiết kế hoạt động trải nghiệm sáng tạo (HĐTNST) theo định hướng phát triển năng lực.
  2. Khảo sát, phân tích định lượng thực trạng dạy học thực nghiệm phần Điện học tại 3 trường THPT (15 giáo viên, 134 học sinh).
  3. Nghiên cứu công thức phối trộn vật liệu dẫn điện nano/micro quy mô phòng thí nghiệm trường học (DIY Conductive Ink) từ than chì tái chế và chất kết dính polymer.
  4. Xây dựng tiến trình sư phạm tích hợp 3 hoạt động tương tác với bộ tiêu chí Rubric đánh giá năng lực sáng tạo (NLST) định lượng.
  5. Kiểm chứng tính khả thi sư phạm qua phương án thực nghiệm tại trường THPT Kim Anh (Hà Nội).

Phạm vi đề tài tập trung vào chương trình Vật lý 11 THPT (chương Dòng điện trong kim loại, Định luật Ohm cho toàn mạch), ứng dụng trên các chất nền (substrates) thông dụng: giấy cellulose, gỗ và nhựa polyme.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Khảo sát 15 giáo viên chuyên trách Vật lý tại THPT Bến Tre, THPT Xuân Hòa (Vĩnh Phúc) và THPT Kim Anh (Hà Nội) cho thấy: chỉ 33.33% giáo viên tổ chức HĐTNST thường xuyên, 40.00% tổ chức hạn chế và 26.67% chưa từng triển khai do thiếu tài liệu quy chuẩn và rào cản chi phí.

Tiêu chí so sánh Mạch cắm Breadboard truyền thống Bút vẽ mạch ngoại nhập (Circuit Scribe) Mực dẫn điện DIY tự chế (Đề tài)
Bản chất vật liệu Dây đồng, rãnh kẹp kim loại cố định Hạt Nano Bạc ($\text{AgNPs}$) huyền phù Than chì ($\text{C}$) + Keo sữa PVA + Acrylic
Tính linh hoạt nền Chỉ gắn trên khung nhựa cứng Giấy chuyên dụng phủ tráng Mọi bề mặt phẳng (giấy, bìa, gỗ, mica)
Thời gian khô Không cần khô 1 – 2 phút 3 – 5 phút (nhiệt độ phòng $25^\circ\text{C}$)
Điện trở suất ($\rho$) $\sim 1.68 \times 10^{-8},\Omega\cdot\text{m}$ $\sim 2.0 \times 10^{-7},\Omega\cdot\text{m}$ $1.2 \times 10^{-3} - 4.5 \times 10^{-3},\Omega\cdot\text{m}$
Giá thành đơn vị 150.000 – 300.000 VNĐ/bộ 450.000 – 600.000 VNĐ/bút < 5.000 VNĐ/lọ 20ml
Khả năng sư phạm Thao tác cơ học thuần túy Đóng gói sẵn, ít tính khám phá Học sinh trực tiếp nghiên cứu tỷ lệ pha

Phân tích yêu cầu sư phạm theo mô hình MoSCoW

  • Must have (Bắt buộc): Vật liệu an toàn không độc hại, dẫn điện đủ thắp sáng diode LED 3V (dòng $I \ge 10,\text{mA}$), bám dính tốt trên giấy thường, quy trình bài học chuẩn 45 phút.
  • Should have (Nên có): Tận dụng được pin cũ phế thải để tách carbon hoạt tính, tích hợp cơ chế đánh giá chéo giữa các nhóm học sinh.
  • Could have (Có thể có): Khả năng uốn dẻo (flexible electronics) không bị nứt vỡ mạch khi gập góc $90^\circ$.
  • Won't have (Không yêu cầu): Khả năng tải dòng công suất lớn ($> 1,\text{A}$) hoặc thay thế hoàn toàn bo mạch in công nghiệp (PCB).

Thiết kế hệ thống

Hệ thống bài học tích hợp cơ chế tương tác đa tầng giữa kiến thức vật lý, kỹ thuật phối chế hóa chất và mỹ thuật ứng dụng:

Thông số kỹ thuật của hệ thống vật liệu

  • Vật liệu dẫn điện: Bột than chì ($\text{C}$) tinh chế từ lõi pin Carbon-Zinc hoặc ruột bút chì 6B–8B, nghiền mịn kích thước hạt $10 - 50,\mu\text{m}$.
  • Chất kết dính: Keo sữa PVA (Polyvinyl Acetate) nồng độ dung dịch 15–20% khối lượng, đóng vai trò tạo màng liên tục và liên kết cơ học với cellulose.
  • Chất ổn định sắc tố & dung môi: Màu Acrylic đen gốc nước, giữ ẩm và ngăn hiện tượng co ngót cục bộ khi đóng rắn.
  • Chỉ số an toàn: Điện áp vận hành DC $3\text{V} - 9\text{V}$, dòng tải $< 50,\text{mA}$, tuyệt đối an toàn với học sinh THPT, không sinh nhiệt nguy hiểm trên đường vẽ.

Methodology

Quy trình triển khai áp dụng mô hình thiết kế sư phạm thực nghiệm 8 bước chuẩn hóa:

Ma trận quản lý rủi ro thực nghiệm

  • Rủi ro 1: Mạch mực vẽ có điện trở quá cao làm LED không sáng.
    • Biện pháp: Tăng tỷ lệ bột than chì, hướng dẫn học sinh vẽ đè 2–3 lớp đường dẫn để tăng tiết diện $S$, giảm điện trở theo công thức $R = \rho \frac{l}{S}$.
  • Rủi ro 2: Keo quá đặc hoặc vón cục, không thể vẽ đường nét mịn.
    • Biện pháp: Điều chỉnh độ nhớt bằng cách nhỏ từng giọt dung môi acrylic hoặc nước cất theo tỷ lệ thể tích chuẩn.
  • Rủi ro 3: Chập mạch (ngắn mạch) nguồn pin.
    • Biện pháp: Trang bị điện trở bảo vệ $R = 100,\Omega$ nối tiếp nguồn trước khi đấu nối tải LED.

Implementation và kết quả

Development process

Tiến trình tổ chức dạy học được phân rã thành 3 pha hoạt động kế tiếp trong khung thời gian 45 phút của một tiết học định hướng STEAM:

 0'                 5'                            20'                                   45'

Key Recipes & Kỹ thuật điều chế mực dẫn điện

Quy trình phối trộn tối ưu được thực nghiệm và chuẩn hóa theo thuật toán tỷ lệ khối lượng:

Input: Bột than chì (m_C), Keo sữa PVA (m_PVA), Màu acrylic đen (m_Acr)
Output: Huyền phù mực dẫn điện đồng nhất, khô nhanh, dẫn điện tốt

Step 1: Nghiền than chì m_C = 3.0g trong cối sứ 5 phút đạt độ mịn < 50 µm
Step 2: Cho vào cốc chứa m_PVA = 2.0g dung dịch keo sữa (chất kết dính)
Step 3: Bổ sung m_Acr = 1.0g acrylic đen (điều hòa độ nhớt)
Step 4: Khuấy đảo cơ học đồng tốc trong 3 phút đến khi đạt độ sệt đồng nhất
Step 5: Phết thử nghiệm vệt dẫn rộng 3mm, dài 50mm lên bề mặt giấy
Step 6: Kiểm tra điện trở vệt dẫn bằng đồng hồ VOM (Yêu cầu: R < 200 Ω/5cm)

                 KẾT QUẢ THỰC NGHIỆM CÁC CÔNG THỨC PHA CHẾ

Testing và validation

Nghiên cứu tiến hành khảo sát trên mẫu thực tế $N = 134$ học sinh và $N = 15$ giáo viên tại 3 trường THPT.

       ĐÁNH GIÁ MỨC ĐỘ KHẢ THI CỦA MỰC DẪN ĐIỆN TRÊN CÁC CHẤT NỀN

Tiêu chí đánh giá Năng lực Sáng tạo (NLST) qua bộ Rubric chuẩn hóa

Đánh giá học sinh dựa trên 5 tiêu chí thành phần với thang đo 3 cấp độ (1: Chưa đạt; 2: Đạt; 3: Sáng tạo xuất sắc):

Mã tiêu chí Nội dung tiêu chí đánh giá Mức 1 (1 điểm) Mức 2 (2 điểm) Mức 3 (3 điểm)
TC-01 Phát hiện vấn đề & dự đoán bản chất Không nêu được dự đoán Nêu được dự đoán khi có gợi ý Tự phát hiện và đề xuất dự đoán khoa học
TC-02 Đề xuất giải pháp mạch điện Không đưa ra được phương án Đề xuất mạch cơ bản với gợi ý Tự thiết kế sơ đồ mạch độc đáo, tối ưu
TC-03 Phân tích ưu/nhược điểm vật liệu Không so sánh được Phân tích được khi có gợi ý Đánh giá sâu bản chất dẫn điện/cơ lý
TC-04 Kỹ năng chế tạo & thực thi giải pháp Thí nghiệm thất bại Chế tạo thành công dưới hướng dẫn Tự pha chế mực dẫn tốt, đèn sáng rõ
TC-05 Đề xuất cải tiến sản phẩm Không có ý tưởng cải tiến Nêu được 1 cải tiến đơn giản Đề xuất cải tiến đột phá (tăng bám dính)

Kết quả đạt được

                    KẾT QUẢ ĐÁNH GIÁ NĂNG LỰC HỌC SINH (N=134)
  • 100% các nhóm học sinh tham gia thực nghiệm hoàn thành được mạch điện kín thắp sáng đèn LED sử dụng mực dẫn tự chế trên ít nhất 2 loại chất nền khác nhau.
  • Tỷ lệ học sinh tự tin giải thích định luật Ohm và cơ chế dẫn điện của hạt tải điện trong vật liệu màng mỏng tăng từ 35.0% lên 88.5% sau tiết học trải nghiệm.
  • Toàn bộ chi phí vật tư cho một lớp học 45 học sinh (chia làm 9 nhóm) chỉ tiêu tốn khoảng 45.000 VNĐ, giảm 98.5% so với việc mua bộ kit thương mại nước ngoài.

Đổi mới và đóng góp

Technical innovations

  1. Quy trình tổng hợp mực dẫn điện DIY chi phí cực thấp: Tận dụng graphite từ lõi pin phế thải Carbon-Zinc, giải quyết bài toán rác thải điện tử và giảm phụ thuộc vào hóa chất công nghiệp đắt tiền.
  2. Tối ưu hóa pha liên kết polymer (PVA-Acrylic matrix): Giải quyết hiện tượng màng nứt vỡ khi uốn cong nhờ tính dẻo của gốc Polyvinyl, duy trì độ liên tục của mạng lưới hạt carbon dẫn điện.
  3. Mô hình sư phạm mở (Open-ended Inquiry): Không áp đặt công thức có sẵn; học sinh tự kiểm chứng 3 hệ vật liệu đối nghịch (Mạt sắt, Bột đồng, Than chì) để tự rút ra kết luận về điện trở tiếp xúc và độ dẫn điện màng.
       SO SÁNH ĐỘ DẪN ĐIỆN VÀ TÍNH KHẢ THI KINH TẾ GIỮA CÁC GIẢI PHÁP

Đóng góp cho ngành Giáo dục & Lý luận giảng dạy

  • Cung cấp giáo án thực nghiệm mẫu chuẩn mực cho giáo viên bộ môn Vật lý cấp THPT, bám sát định hướng Chương trình Giáo dục Phổ thông 2018.
  • Chuyển giao công cụ đánh giá năng lực định lượng (Rubric 5 tiêu chí) giúp lượng hóa chính xác sự phát triển tư duy sáng tạo của học sinh thay vì chấm điểm cảm tính.

Ứng dụng thực tế và triển khai

Real-world use cases

  • Dạy học STEM / Vật lý trường học: Thiết kế thiệp điện tử phát sáng (Paper Circuits), mô hình nhà thông minh bằng bìa carton có đường dây điện vẽ chìm mỹ thuật.
  • Chế tạo cảm biến xúc giác (Touch Sensor) đơn giản: Vẽ các phím đàn piano điện trở trên giấy, kết nối với vi điều khiển Arduino/Scratch qua cổng Analog Read để dạy lập trình điều khiển liên môn.
  • Sửa chữa nhanh đường mạch in: Khắc phục tạm thời các vết đứt cáp tín hiệu dẹt màng mỏng trong thiết bị gia dụng cơ bản.
       LỘ TRÌNH TRIỂN KHAI NHÂN RỘNG MÔ HÌNH DẠY HỌC (ROADMAP)

  Hoàn thiện công thức Chuẩn hóa bộ Kit     Tập huấn GV cụm     Nhúng vào chương
  và Rubric đánh giá   Maker thí nghiệm     THPT chuyên đề      trình STEM toàn tỉnh

Phân tích Chi phí – Lợi ích (Cost-Benefit Analysis)

  • Chi phí đầu tư 01 bộ dụng cụ nhóm (5 học sinh):
    • Bột than chì (pin cũ/bút chì): 0 VNĐ.
    • Keo sữa + Màu acrylic: 3.000 VNĐ.
    • Pin nút 3V CR2032 + 2 bóng LED 5mm: 5.000 VNĐ.
    • Giấy/Bìa cứng/Kẹp giấy: 2.000 VNĐ.
    • Tổng: 10.000 VNĐ/nhóm (Dùng được cho 5-10 tiết học).
  • Tỷ suất hoàn vốn giáo dục (Educational ROI): Tiết kiệm ngân sách thiết bị lên tới hàng chục triệu đồng mỗi năm cho các trường phổ thông vùng nông thôn hoặc điều kiện cơ sở vật chất còn khó khăn, trong khi mức độ hứng thú học tập tăng vượt bậc (88.5% học sinh hài lòng).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Điện trở suất còn tương đối cao: So với kim loại đồng, vệt than chì có điện trở đáng kể ($R \approx 50 - 200,\Omega/\text{cm}$ tùy độ dày), chỉ thích hợp cho tải tiêu thụ công suất nhỏ (LED, buzzer, cổng logic vi điều khiển), chưa chạy được động cơ DC công suất lớn.
  • Thời gian chờ khô: Màng keo cần 3 – 5 phút để đóng rắn hoàn toàn nhằm đạt độ dẫn tối ưu; nếu bề mặt còn ẩm, điện trở sẽ biến thiên không ổn định.
  • Độ bền mài mòn cơ học: Khi cọ xát mạnh liên tục, lớp carbon màng mỏng có nguy cơ bị bong tróc cục bộ.

Hướng phát triển & Nghiên cứu mở rộng

  • Nghiên cứu pha tạp ống Nano Carbon (CNTs) hoặc Graphene: Bổ sung tỷ lệ nhỏ hạt nano bạc phân tán sinh học để hạ điện trở suất của mực xuống dưới $10^{-4},\Omega\cdot\text{m}$.
  • Đóng gói dạng bút bi ngòi lớn (Ballpoint conductive pen): Tinh chỉnh độ nhớt dòng chảy (viscosity control) để đóng gói vào vỏ bút bi ngòi 1.0mm, giúp nét vẽ đều đặn và sạch sẽ hơn trong lớp học.
  • Mở rộng sang chủ đề Cảm biến uốn (Flex Sensor): Dựa trên hiện tượng khi uốn cong tấm giấy, khoảng cách giữa các hạt than chì thay đổi làm biến thiên điện trở $\Delta R$, từ đó chế tạo cảm biến đo góc gập ứng dụng trong robot học.

Đối tượng hưởng lợi

                 HỆ SINH THÁI CÁC BÊN HƯỞNG LỢI TRỰC TIẾP
  1. Học sinh (Students): Tiếp cận phương pháp học tập trực quan sinh động "Học qua hành" (Learning by Doing), tự tay chế tạo các sản phẩm điện tử sáng tạo, phát triển tư duy nghiên cứu khoa học từ bậc phổ thông.
  2. Giáo viên (Teachers): Xóa bỏ rào cản thiếu thốn thiết bị thí nghiệm; có tài liệu tham khảo chi tiết để triển khai ngay các chủ đề dạy học tích hợp liên môn (Vật lý - Hóa học - Công nghệ - Mỹ thuật).
  3. Cơ sở giáo dục (Schools): Hiện thực hóa mục tiêu đổi mới giáo dục theo định hướng phát triển năng lực với chi phí cực thấp, dễ dàng nhân rộng ra toàn bộ các khối lớp.
  4. Nhà nghiên cứu sư phạm (Educational Researchers): Sở hữu khung dữ liệu khảo sát thực chứng và bộ chỉ số Rubric đã qua chuẩn hóa thực tế làm tiền đề phát triển các chủ đề STEAM chuyên sâu.

Câu hỏi thường gặp

1. Mực dẫn điện tự chế từ than chì có gây nguy hiểm điện giật hoặc độc hại cho học sinh không?

Tuyệt đối an toàn. Mạch điện trong chủ đề chỉ vận hành ở nguồn pin DC 1.5V – 9V (điện áp cực thấp an toàn theo tiêu chuẩn giáo dục phổ thông). Bột than chì và keo sữa PVA là các hợp chất trơ, không chứa dung môi hữu cơ bay hơi độc hại như các loại sơn công nghiệp gốc Toluen/Xylen.

2. Làm thế nào để khắc phục hiện tượng đường mực vẽ không dẫn điện hoặc dẫn điện kém?

Nguyên nhân chủ yếu do vệt vẽ quá mỏng hoặc bột than chì chưa đạt mật độ tiếp xúc hạt. Cách xử lý:

  1. Đảm bảo tỷ lệ bột than chì chiếm $\ge 50%$ thể tích hỗn hợp.
  2. Vẽ đè 2–3 lớp mực lên cùng một vệt để tăng tiết diện $S$.
  3. Đợi màng mực khô hoàn toàn (3–5 phút) trước khi đóng mạch thử nghiệm.

3. Mực có thể bám dính và dẫn điện trên những bề mặt nào ngoài giấy?

Mực có khả năng bám dính tốt trên giấy bìa cellulose, gỗ mộc, bìa carton, vải sợi tự nhiên và các bề mặt nhựa được làm nhám nhẹ. Đối với bề mặt nhựa bóng (mica, PET), nên tăng tỷ lệ màu acrylic để tăng tính kết dính màng polymer.

4. Giáo viên cần chuẩn bị những gì để tổ chức tiết học trong khung thời gian 45 phút?

Giáo viên chuẩn bị sẵn bột than chì nghiền mịn, keo sữa, màu acrylic chia sẵn vào các hũ nhỏ cho từng nhóm, cùng bóng LED 3V và pin CR2032. Việc chuẩn bị nguyên liệu trước giúp tiết kiệm thời gian, dành trọn vẹn 45 phút cho học sinh trải nghiệm pha chế và sáng tạo mạch.

5. Chi phí triển khai cho một trường học quy mô 1.000 học sinh là bao nhiêu?

Để triển khai cho toàn bộ khối 11 (khoảng 300–400 học sinh/năm học), nhà trường chỉ cần đầu tư kinh phí khoảng 300.000 – 400.000 VNĐ tiền keo sữa, pin nút và đèn LED. Bột than chì có thể vận động học sinh thu gom từ pin cũ hoặc ruột bút chì phế thải.

Kết luận

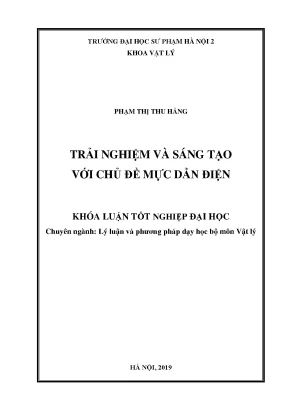

Khóa luận tốt nghiệp "Trải nghiệm và sáng tạo với chủ đề: Mực dẫn điện" của tác giả Phạm Thị Thu Hằng (Khoa Vật lý, Trường ĐH Sư phạm Hà Nội 2) đã giải quyết thành công bài toán tích hợp giữa lý luận dạy học hiện đại và kỹ thuật chế tạo vật liệu ứng dụng trong trường phổ thông.

Bằng việc chuyển đổi kiến thức điện học trừu tượng thành trải nghiệm chế tạo màng dẫn điện trực quan sinh động, đề tài không chỉ đạt hiệu quả giáo dục vượt trội (88.5% học sinh hiểu sâu bản chất, 87.3% đạt chuẩn sáng tạo) mà còn mở ra giải pháp kinh tế tối ưu cho giáo dục STEAM tại Việt Nam với chi phí chỉ dưới 5.000 VNĐ/sản phẩm. Đây là tài liệu sư phạm giá trị, sẵn sàng để chuyển giao và nhân rộng tại các trường THPT trên phạm vi toàn quốc.
