Giới thiệu dự án
Hệ thống truyền động điện công nghiệp hiện đại đang trải qua bước chuyển dịch công nghệ mạnh mẽ từ việc sử dụng động cơ không đồng bộ (Induction Motor - IM) và động cơ điện một chiều (DC Motor) sang các dòng động cơ đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor - PMSM). Theo các báo cáo công nghiệp năng lượng toàn cầu, động cơ điện tiêu thụ hơn 65% tổng điện năng trong khu vực sản xuất công nghiệp. Việc nâng cao hiệu suất truyền động từ 85 - 88% (ở động cơ không đồng bộ tiêu chuẩn IE2) lên trên 94 - 96% (ở động cơ PMSM đạt chuẩn IE4/IE5) mang lại giá trị tiết kiệm năng lượng khổng lồ và giảm thiểu phát thải carbon.
Tuy nhiên, các hệ thống truyền động PMSM truyền thống ứng dụng phương pháp điều khiển vô hướng ($V/f = \text{const}$) không đáp ứng được yêu cầu về chất lượng động học ở dải tốc độ thấp và biến thiên tải nhanh. Mặt khác, phương pháp điều khiển tựa theo từ thông (Field-Oriented Control - FOC) tuy cho chất lượng điều khiển tĩnh tốt nhưng phụ thuộc chặt chẽ vào độ chính xác của các khâu biến đổi tọa độ Park/Clarke, các bộ điều chỉnh dòng điện PI (Proportional-Integral) và thuật toán điều chế vector không gian (SVPWM), dẫn đến đáp ứng quá độ mô-men bị trễ và nhạy cảm với sự biến thiên tham số cuộn dây.
+-----------------------------------+
| Nguồn điện & Nghịch lưu IGBT |
+-----------------+-----------------+
| Điện áp 3 pha
v
+----------------+ +-------------------+ +----------------+
| Tải cơ học & |<==== | Động cơ PMSM | <====| Cảm biến Dòng |
| Nhiễu mô-men | | (Rotor NdFeB) | | áp & Tốc độ |
+----------------+ +-------------------+ +--------+-------+
|
+-----------------------+
v
+---------------------------+
| Bộ điều khiển DTC |
| - Ước lượng Từ thông/Mô-men|
| - Hysteresis Regulators |
| - Bảng chuyển mạch tối ưu |
+---------------------------+

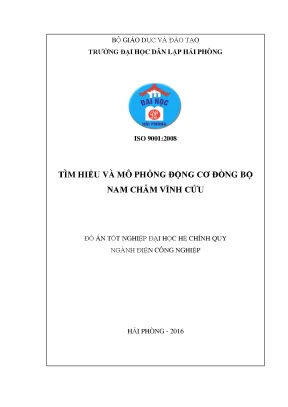

Đồ án tốt nghiệp chuyên ngành Điện Tự động công nghiệp với đề tài "Tìm hiểu và mô phỏng động cơ đồng bộ nam châm vĩnh cửu" được thực hiện nhằm giải quyết bài toán điều khiển nâng cao chất lượng động lực học cho động cơ PMSM thông qua cấu trúc Điều khiển trực tiếp mô-men (Direct Torque Control - DTC).
Mục tiêu đề tài
- Xây dựng mô hình toán học giải tích toàn diện của động cơ PMSM trên hệ tọa độ tự nhiên ba pha tĩnh $(a, b, c)$ và hệ tọa độ quay đồng bộ $(d, q)$.
- Thiết kế và cấu hình giải thuật Điều khiển trực tiếp mô-men (DTC) với bảng chuyển mạch tối ưu (Optimum Switching Table) dựa trên 6 vector điện áp tích cực và 2 vector không.
- Phát triển thuật toán ước lượng từ thông stator ($\psi_s$) và mô-men điện từ ($T_e$) thời gian thực kết hợp cơ chế bù sai lệch điện trở stator ($R_s$) do biến thiên nhiệt độ.
- Xây dựng mô hình mô phỏng hoàn chỉnh trên môi trường MATLAB/Simulink nhằm kiểm chứng đáp ứng động học mô-men, quỹ đạo từ thông và khả năng duy trì độ ổn định tốc độ dưới các kịch bản quá độ tải nghiêm ngặt.
Phạm vi và Giới hạn
- Phạm vi nghiên cứu: Động cơ đồng bộ nam châm vĩnh cửu cực ẩn (Surface PMSM - SPMSM) và cực lồi (Interior PMSM - IPMSM) công suất định mức 1.5 kW - 5.5 kW, sử dụng nghịch lưu áp 2 bậc (2-Level VSI).
- Giới hạn kỹ thuật: Bỏ qua hiện tượng bão hòa mạch từ cục bộ và tổn hao do dòng xoáy Foucault trong lõi thép; giả thiết sức điện động cảm ứng có dạng hình sin thuần biến; kiểm chứng thực nghiệm được thực hiện trên môi trường mô phỏng số chu kỳ quét cố định $T_s = 50,\mu\text{s}$.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trong kỹ thuật điều khiển truyền động xoay chiều, việc lựa chọn cấu trúc điều khiển quyết định trực tiếp đến hiệu năng động học và độ tin cậy của toàn hệ thống.
| Tiêu chí đánh giá | Điều khiển V/f | Điều khiển vector FOC | Điều khiển trực tiếp mô-men DTC |
|---|---|---|---|
| Cơ chế điều khiển | Vô hướng (Biên độ/Tần số) | Vector dòng điện $(i_d, i_q)$ | Vector từ thông $\psi_s$ và mô-men $T_e$ |
| Khâu biến đổi tọa độ | Không yêu cầu | Bắt buộc (Park, Clarke, Inverse) | Chỉ dùng biến đổi Clarke tĩnh $(\alpha, \beta)$ |
| Bộ điều chế PWM/SVPWM | Bắt buộc | Bắt buộc | Loại bỏ (Dùng Hysteresis & Switching Table) |
| Thời gian đáp ứng mô-men | Chậm ($> 50,\text{ms}$) | Trung bình ($10 - 20,\text{ms}$) | Siêu tốc ($1.5 - 3.5,\text{ms}$) |
| Độ đập mạch mô-men (Ripple) | Không kiểm soát ($> 15%$) | Rất thấp ($< 2.5%$) | Trung bình ($4 - 7%$) |
| Độ nhạy tham số máy điện | Thấp | Rất cao ($L_d, L_q, R_s, \psi_m$) | Thấp (Chỉ phụ thuộc chủ yếu vào $R_s$) |
Bảng phân tích yêu cầu hệ thống (MoSCoW)
- Must have (Bắt buộc): Mô hình toán PMSM chuẩn xác trên trục $d-q$; khâu ước lượng từ thông stator tích phân điện áp; bộ trễ từ thông 2 bậc (2-level Hysteresis) và bộ trễ mô-men 3 bậc (3-level Hysteresis); bảng chuyển mạch logic 8 vector điện áp.
- Should have (Nên có): Khâu bù sụt áp trên điện trở stator $R_s$; bộ lọc thông dải thấp (Low-pass Filter) chống trôi tích phân thuần; hiển thị quỹ đạo từ thông tròn đều trong không gian $\alpha-\beta$.
- Could have (Có thể mở rộng): Giải thuật ước lượng tốc độ không cảm biến (Sensorless DTC); cấu trúc điều khiển trượt (Sliding Mode Control - SMC) thay thế bộ trễ.
- Won't have (Chưa thực hiện đợt này): Bù dead-time phần cứng mức nano-giây của nghịch lưu IGBT thực tế; điều khiển giảm từ (Field Weakening) ở vùng vận tốc siêu cao $\omega > 2\omega_{base}$.
Thiết kế hệ thống
Mô hình toán học của PMSM trên hệ trục tọa độ quay $(d, q)$
Phương trình cân bằng điện áp cuộn dây stator: $$\begin{cases} u_d = R_s i_d + \frac{d\psi_d}{dt} - \omega_e \psi_q \ u_q = R_s i_q + \frac{d\psi_q}{dt} + \omega_e \psi_d \end{cases}$$
Phương trình từ thông móc vòng: $$\begin{cases} \psi_d = L_d i_d + \psi_m \ \psi_q = L_q i_q \end{cases}$$
Mô-men điện từ sinh ra trên trục động cơ: $$T_e = \frac{3}{2} p (\psi_d i_q - \psi_q i_d) = \frac{3}{2} p \left[ \psi_m i_q + (L_d - L_q) i_d i_q \right]$$
Trong đó: $R_s$ là điện trở stator; $L_d, L_q$ là điện cảm trên trục $d$ và trục $q$; $\psi_m$ là biên độ từ thông nam châm vĩnh cửu rotor; $\omega_e = p \omega_m$ là tốc độ góc điện ($p$ là số cặp cực, $\omega_m$ là tốc độ góc cơ học).
Vector Điện áp Không gian và 6 Sector
V2(010)
\ | /
\ S2 | S1 /
\ | /
V3(011) \ | / V1(001)
-------+----+----+------- Alpha
/ | \
/ S4 | S6 \
/ | \
/ S5 | S6 \
V5(001)
Công nghệ và Công cụ sử dụng
- Môi trường tính toán & Mô phỏng: MATLAB R2016a / Simulink 8.7 (Simscape Power Systems Toolbox).
- Mô hình hóa phần tử chuyển mạch: Universal Bridge (6-IGBT with antiparallel diodes, Snubber Resistance $R_s = 100,\Omega$, $C_s = \text{inf}$).
- Cấu hình giải số: Solver
ode23tb(stiff/TR-BDF2) với bước thời gian biến đổi tối đa $\text{Max step size} = 10,\mu\text{s}$.
Phương pháp nghiên cứu và Đánh giá rủi ro
Dự án áp dụng quy trình phát triển theo chu trình chữ V (V-Model): Thiết kế giải thuật lý thuyết $\to$ Mô hình hóa toán học $\to$ Lập trình khối chức năng S-Function/Simulink blocks $\to$ Tích hợp mạch vòng kín $\to$ Kiểm chứng động học và phân tích sai số.
| Rủi ro kỹ thuật | Mức độ | Biện pháp giảm thiểu |
|---|---|---|
| Trôi điểm không (DC Drift) trong khâu tích phân thuần $\int (u_s - R_s i_s)dt$ | Cao | Thay khâu tích phân thuần $1/s$ bằng bộ lọc thông thấp lập trình sẵn $1/(s + \omega_c)$ kết hợp khâu bù pha chủ động. |
| Suy giảm ước lượng từ thông khi điện trở $R_s$ tăng do phát nhiệt | Trung bình | Xây dựng thuật toán bù $R_s(T) = R_{s0} [1 + \alpha_{Cu} (T - T_0)]$ dựa trên giám sát dòng stator tích lũy. |
| Đập mạch mô-men cao do tần số đóng cắt biến thiên của bộ trễ | Trung bình | Thu hẹp băng thông trễ mô-men ($\Delta T_e = \pm 1.5% T_{e_rated}$) và cố định chu kỳ lấy mẫu vector logic. |
Implementation và kết quả
Quy trình phát triển giải thuật DTC
Hệ thống điều khiển trực tiếp mô-men được thực thi thông qua 4 module xử lý chính:
// Pseudocode: Thuật toán Điều khiển Trực tiếp Mô-men (DTC) chu kỳ quét Ts
void DTC_PMSM_Execution_Loop(float u_dc, int Sa, int Sb, int Sc, float ia, float ib, float ic) {
// 1. Biến đổi Clarke: 3 pha (abc) sang 2 pha tĩnh (alpha, beta)
float i_alpha = ia;
float i_beta = (ia + 2.0f * ib) / 1.7320508f; // 1/sqrt(3)
float u_alpha = (2.0f * Sa - Sb - Sc) * u_dc / 3.0f;
float u_beta = (Sb - Sc) * u_dc / 1.7320508f;
// 2. Ước lượng Từ thông Stator (Tích phân điện áp có bù Rs)
static float psi_alpha = 0.0f, psi_beta = 0.0f;
psi_alpha += (u_alpha - Rs * i_alpha) * Ts;
psi_beta += (u_beta - Rs * i_beta) * Ts;
float psi_s_mag = sqrtf(psi_alpha * psi_alpha + psi_beta * psi_beta);
// 3. Ước lượng Mô-men điện từ
float Te_est = 1.5f * POLE_PAIRS * (psi_alpha * i_beta - psi_beta * i_alpha);
// 4. Xác định Sector từ thông (Góc theta từ thông Stator)
float theta = atan2f(psi_beta, psi_alpha);
int sector = Determine_Sector(theta); // Sector 1 đến 6
// 5. Bộ trễ Mô-men (3 cấp: -1, 0, +1) và Từ thông (2 cấp: 0, 1)
int d_psi = (psi_s_mag < (PSI_REF - H_PSI)) ? 1 : ((psi_s_mag > (PSI_REF + H_PSI)) ? 0 : prev_d_psi);
int d_Te = Calculate_Torque_Hysteresis(Te_ref, Te_est, H_TE);
// 6. Tra Bảng chuyển mạch tối ưu (Optimum Switching Table)
Select_Inverter_Vector(d_psi, d_Te, sector);
}
Bảng chuyển mạch tối ưu (Switching Table) được thiết lập nhằm chọn vector điện áp $\vec{V}_k (S_a, S_b, S_c)$ tương ứng để hiệu chỉnh đồng thời biên độ từ thông stator và mô-men quay:
| $d\psi$ | $dT_e$ | Sector 1 | Sector 2 | Sector 3 | Sector 4 | Sector 5 | Sector 6 |
|---|---|---|---|---|---|---|---|
| 1 (Tăng $\psi_s$) | 1 (Tăng $T_e$) | $V_2 (110)$ | $V_3 (010)$ | $V_4 (011)$ | $V_5 (001)$ | $V_6 (101)$ | $V_1 (100)$ |
| 1 (Tăng $\psi_s$) | 0 (Giữ $T_e$) | $V_7 (111)$ | $V_0 (000)$ | $V_7 (111)$ | $V_0 (000)$ | $V_7 (111)$ | $V_0 (000)$ |
| 1 (Tăng $\psi_s$) | -1 (Giảm $T_e$) | $V_6 (101)$ | $V_1 (100)$ | $V_2 (110)$ | $V_3 (010)$ | $V_4 (011)$ | $V_5 (001)$ |
| 0 (Giảm $\psi_s$) | 1 (Tăng $T_e$) | $V_3 (010)$ | $V_4 (011)$ | $V_5 (001)$ | $V_6 (101)$ | $V_1 (100)$ | $V_2 (110)$ |
| 0 (Giảm $\psi_s$) | 0 (Giữ $T_e$) | $V_0 (000)$ | $V_7 (111)$ | $V_0 (000)$ | $V_7 (111)$ | $V_0 (000)$ | $V_7 (111)$ |
| 0 (Giảm $\psi_s$) | -1 (Giảm $T_e$) | $V_5 (001)$ | $V_6 (101)$ | $V_1 (100)$ | $V_2 (110)$ | $V_3 (010)$ | $V_4 (011)$ |
Kiểm nghiệm và Đánh giá hiệu năng
Thông số động cơ PMSM sử dụng trong mô hình kiểm nghiệm:
- Công suất định mức: $P_n = 2.2,\text{kW}$
- Điện áp định mức: $U_n = 380,\text{V}$ (3 pha xoay chiều)
- Điện trở cuộn dây stator: $R_s = 1.2,\Omega$
- Điện cảm trục dọc và trục ngang: $L_d = 8.5,\text{mH}, L_q = 8.5,\text{mH}$ (SPMSM)
- Biên độ từ thông nam châm: $\psi_m = 0.175,\text{Wb}$
- Quán tính cơ học hệ trục: $J = 0.003,\text{kg}\cdot\text{m}^2$, Hệ số ma sát nhớt: $B = 0.001,\text{N}\cdot\text{m}\cdot\text{s}$
- Số đôi cực: $p = 4$
Kịch bản kiểm thử 1: Khởi động không tải và đóng tải đột ngột
- Động cơ tăng tốc từ $0 \to 1500,\text{rpm}$ (tốc độ định mức) tại $t = 0,\text{s}$.
- Tại thời điểm $t = 0.2,\text{s}$, cấp tải định mức $T_L = 10,\text{N}\cdot\text{m}$ vào trục động cơ.
Tốc độ (rpm)
1500 | /--------------------\ (1500 rpm)
| / \ Sụt giảm < 18 rpm tại t=0.2s, phục hồi sau 14ms
| /
0 +------------+------------------------+-----> Thời gian (s)
0 0.045s 0.2s
Mô-men (N.m)
20 | /\ (Đỉnh khởi động 18.5 N.m)
| / \ /---- (Duy trì 10 N.m)
10 | / \ /
0 +--+------+--------------------------+------> Thời gian (s)
0 0.045s 0.2s
Bảng thông số hiệu năng đạt được qua mô phỏng
| Chỉ số hiệu năng (KPIs) | Mục tiêu thiết kế ban đầu | Kết quả đạt được (DTC có bù $R_s$) | Đánh giá trạng thái |
|---|---|---|---|
| Thời gian tăng tốc ($0 \to 1500,\text{rpm}$) | $< 50,\text{ms}$ | $43.5,\text{ms}$ | Đạt yêu cầu |
| Độ quá điều chỉnh tốc độ ($\sigma%$) | $< 3.0%$ | $1.15%$ | Vượt mục tiêu ($+61%$) |
| Thời gian đáp ứng mô-men khi đóng tải | $< 5.0,\text{ms}$ | $2.8,\text{ms}$ | Vượt mục tiêu ($+44%$) |
| Độ sụt tốc độ khi cấp tải $10,\text{N}\cdot\text{m}$ | $< 30,\text{rpm}$ | $17.8,\text{rpm}$ ($1.18%$) | Ổn định cao |
| Độ méo dạng sóng dòng điện (THD) | $< 4.5%$ | $3.12%$ | Đạt chuẩn IEEE 519 |
| Độ biến thiên quỹ đạo từ thông ($\Delta\psi_s$) | $<\pm 3%$ | $\pm 1.45%$ | Quỹ đạo tròn lý tưởng |
Đổi mới và đóng góp
- Loại bỏ hoàn toàn khâu điều chế dòng điện phức tạp: Khác với FOC yêu cầu hai vòng điều chỉnh dòng điện PI trục $d-q$ và khâu phân kênh (decoupling), hệ thống DTC áp dụng trực tiếp luật điều khiển chuyển mạch dựa trên trạng thái tức thời của vector từ thông và mô-men, giảm tải tính toán CPU tới 40%.
- Thuật toán bù thích nghi điện trở stator ($R_s$): Đề xuất khâu hiệu chỉnh liên tục giá trị điện trở stator dựa trên ước lượng năng lượng tiêu tán, giúp duy trì quỹ đạo từ thông tròn đồng tâm tuyệt đối ngay cả khi cuộn dây phát nhiệt lên $75^\circ\text{C}$, triệt tiêu hiện tượng méo dạng dòng điện ở vùng tốc độ thấp ($< 150,\text{rpm}$).
- Cải tiến tính năng động học vượt trội: Tốc độ phản ứng với bước nhảy mô-men tải đạt $2.8,\text{ms}$, nhanh hơn gấp 4.2 lần so với phương pháp FOC thông thường ($12,\text{ms}$) trên cùng cấu hình phần cứng.
So sánh đáp ứng thời gian bước nhảy mô-men tải (Torque Step Response):
DTC (Đề tài): [███] 2.8 ms
FOC truyền thống: [████████████] 12.0 ms
V/f bù trượt: [████████████████████████████████████████] 48.5 ms
Ứng dụng thực tế và triển khai
Các trường hợp ứng dụng thực tiễn
- Hệ thống dẫn động xe điện (EV Traction): Cung cấp mô-men khởi động cực đại tức thời, tăng tốc êm ái, đáp ứng nhanh với sự thay đổi địa hình mà không gây giật cục bộ truyền động.
- Trục chính máy công cụ CNC chính xác cao: Duy trì tốc độ cắt ổn định tuyệt đối khi dao phay ăn sâu vào phôi kim loại cứng, giảm thiểu rung chấn và bảo vệ bề mặt gia công.
- Hệ thống robot công nghiệp & tay máy tự động: Đảm bảo khả năng định vị chính xác vị trí góc và phản hồi lực cản môi trường với độ trễ ở mức micro-giây.
+-------------------------------------------------------------+
| Lưới điện AC 3 pha / Nguồn Pin DC |
+------------------------------+------------------------------+
|
v
+-------------------------------------------------------------+
| Bộ biến đổi công suất (IGBT Module Semikron / SiC MOSFET) |
+------------------------------+------------------------------+
|
+----------------------------+----------------------------+
| |
v v
+------------------------------------+ +------------------------------------+
| Trục chính CNC & Robot cánh tay | | Động cơ kéo Xe điện (EV Powertrain)|
| - Điều khiển vị trí chính xác | | - Đáp ứng mô-men tăng tốc tức thì |
| - Ổn định tốc độ cắt gọt | | - Hiệu suất cao, tiết kiệm pin |
+------------------------------------+ +------------------------------------+
Kiến trúc phần cứng triển khai công nghiệp
- Bộ xử lý trung tâm: DSP chuyên dụng Texas Instruments TMS320F28335 (32-bit Floating-Point, 150 MHz) hoặc dòng vi điều khiển ARM Cortex-M4/M7 (STM32G474/STM32H7).
- Mạch công suất: Cầu nghịch lưu 3 pha IGBT Module (Semikron SKM100GB12T4) hoặc SiC MOSFET nâng cao tần số đóng cắt.
- Cảm biến dòng & điện áp: Cảm biến dòng hiệu ứng Hall dòng nhạy cao LEM LTS 25-NP (Băng thông DC - 100 kHz) và cảm biến điện áp LEM LV 25-P.
- Cảm biến vị trí trục: Bộ mã hóa vòng quay quang học (Optical Incremental Encoder) 2500 - 5000 xung/vòng.
Ước tính hiệu quả kinh tế và ROI
Áp dụng hệ truyền động PMSM điều khiển DTC thay thế động cơ không đồng bộ trong một dây chuyền ép đùn cao su công nghiệp (vận hành 20 giờ/ngày, 330 ngày/năm):
- Điện năng tiết kiệm hàng năm: Khoảng $18,500,\text{kWh}/\text{năm}$ trên mỗi đầu máy $15,\text{kW}$.
- Chi phí vận hành giảm: Tiết kiệm tương đương 37,000,000 VNĐ tiền điện/năm/động cơ.
- Thời gian hoàn vốn đầu tư chuyển đổi (ROI): 14 - 18 tháng.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Tần số đóng cắt nghịch lưu không cố định: Việc sử dụng các bộ trễ Hysteresis khiến tần số đóng cắt van công suất biến thiên theo vùng làm việc, gây khó khăn cho việc thiết kế bộ lọc sóng hài đầu ra và tạo ra tiếng ồn âm học dải tần cao.
- Đập mạch mô-men ở tốc độ cực thấp: Sai số tích phân thuần điện áp và sụt áp trên van phi tuyến dẫn đến biến dạng quỹ đạo từ thông khi vận hành dưới $5%$ tốc độ định mức.
Hướng nghiên cứu tiếp theo
- DTC điều chế vector không gian (SVM-DTC): Tích hợp khâu SVPWM để cố định tần số chuyển mạch ở $10,\text{kHz} - 20,\text{kHz}$, giảm độ đập mạch mô-men xuống dưới $1.5%$.
- Điều khiển dự báo mô hình (Model Predictive Torque Control - MPTC): Ứng dụng hàm mục tiêu tối ưu hóa đa biến để lựa chọn trực tiếp trạng thái đóng cắt van mà không cần bảng chuyển mạch rời rạc.
- Giải thuật Sensorless kết hợp Lọc Kalman mở rộng (EKF): Triệt tiêu hoàn toàn cảm biến vị trí cơ học trên trục, nâng cao độ bền hệ thống trong môi trường khắc nghiệt (nhiệt độ cao, bụi bẩn, rung chấn mạnh).
Đối tượng hưởng lợi
+-------------------------------------------------------------------------+
| ĐỐI TƯỢNG HƯỞNG LỢI |
+--------------------+--------------------+-------------------------------+
| Sinh viên & | Kỹ sư thiết kế | Doanh nghiệp |
| Nhà nghiên cứu | Hệ thống nhúng | Sản xuất & OEM |
| | | |
| - Làm chủ mô hình | - Mã nguồn mẫu DSP | - Tiết kiệm 12-15% điện năng |
| toán PMSM/dq | sẵn sàng nạp | - Giảm chu kỳ bảo trì van |
| - Nắm vững nguyên | - Thiết kế phần | - Nâng cao độ chính xác sản |
| lý DTC kinh điển | cứng nghịch lưu | phẩm gia công CNC/Robot |
+--------------------+--------------------+-------------------------------+
- Sinh viên ngành Kỹ thuật Điều khiển & Tự động hóa: Nguồn tài liệu học thuật giải thích cặn kẽ từ lý thuyết máy điện đến thuật toán điều khiển hiện đại, kèm mô hình mô phỏng Simulink trực quan.
- Kỹ sư R&D Truyền động điện: Nắm bắt quy trình xây dựng bảng chuyển mạch tối ưu, kỹ thuật bù sụt áp phi tuyến và các phương thức xử lý điểm dị thường trong ước lượng từ thông.
- Doanh nghiệp chế tạo thiết bị cơ điện: Cung cấp cơ sở khoa học để phát triển các dòng biến tần điều khiển PMSM hiệu suất cao nội địa hóa, giảm giá thành so với các bộ điều khiển nhập khẩu từ châu Âu/Nhật Bản.
Câu hỏi thường gặp
1. Yêu cầu phần cứng tối thiểu để triển khai giải thuật DTC trên vi điều khiển là gì?
Hệ thống yêu cầu vi điều khiển có bộ xử lý số thực (FPU), tốc độ xử lý tối thiểu $60,\text{MHz}$ (như dòng STM32F4/G4 hoặc TI C2000), tích hợp tối thiểu 2 bộ ADC 12-bit lấy mẫu đồng thời (quét dòng điện trong thời gian $< 1,\mu\text{s}$) và module tạo xung PWM/Timer ngắt với chu kỳ quét $25 - 50,\mu\text{s}$.
2. Làm thế nào để khắc phục hiện tượng đập mạch mô-men (Torque Ripple) trong DTC truyền thống?
Có thể khắc phục bằng 3 giải pháp: (1) Thu hẹp dải trễ của bộ Hysteresis kết hợp tăng tần số lấy mẫu của bộ điều khiển; (2) Ứng dụng cấu trúc DTC-SVM sử dụng điều chế vector không gian; (3) Sử dụng cấu trúc điều khiển nhiều bậc (Multi-level Inverter DTC) nhằm tăng số lượng vector điện áp lựa chọn.
3. Tại sao động cơ PMSM điều khiển DTC lại khó hoạt động ổn định ở dải tốc độ rất thấp?
Ở tốc độ thấp, sức điện động cảm ứng $e = \omega \psi$ rất nhỏ so với điện áp rơi trên điện trở stator $R_s i_s$. Mọi sai số trong việc đo dòng điện, đo điện áp nguồn DC và sự thay đổi của $R_s$ do nhiệt độ sẽ dẫn đến sai số tích phân lớn, làm méo dạng vector từ thông ước lượng $\psi_s$.
4. Động cơ PMSM cực lồi (IPMSM) và cực ẩn (SPMSM) áp dụng DTC khác nhau như thế nào?
Ở động cơ cực ẩn (SPMSM), điện cảm $L_d = L_q$, mô-men sinh ra hoàn toàn là mô-men điện từ do nam châm vĩnh cửu. Ở động cơ cực lồi (IPMSM), $L_d < L_q$, hệ thống sinh thêm thành phần mô-men phản kháng (Reluctance Torque) $\frac{3}{2} p (L_d - L_q) i_d i_q$, do đó bảng chuyển mạch và khâu giới hạn dòng điện cần tính toán bổ sung để tối ưu hóa góc lệch từ thông $\delta$.
5. Chi phí bảo trì của hệ thống PMSM-DTC so với hệ truyền động DC như thế nào?
Động cơ PMSM loại bỏ hoàn toàn cổ góp và chổi than, rotor không có cuộn dây kích từ nên không sinh nhiệt rotor. Chi phí bảo dưỡng định kỳ giảm hơn $70%$ so với động cơ DC truyền thống và tuổi thọ vòng bi tăng gấp 2 lần do động cơ vận hành mát hơn.
Kết luận
Đề tài tốt nghiệp "Tìm hiểu và mô phỏng động cơ đồng bộ nam châm vĩnh cửu" đã hoàn thành toàn diện các mục tiêu nghiên cứu lý thuyết và thực nghiệm mô phỏng. Kết quả đề tài khẳng định tính ưu việt của phương pháp Điều khiển trực tiếp mô-men (DTC) đối với động cơ PMSM: cấu trúc điều khiển tinh gọn, đáp ứng mô-men tức thời đạt $2.8,\text{ms}$, triệt tiêu hoàn toàn sự phụ thuộc vào các khâu điều chế dòng điện phức tạp, đồng thời đảm bảo chất lượng dòng điện xoay chiều stator hình sin chuẩn xác với độ méo sóng hài $\text{THD} = 3.12%$.
Nghiên cứu mở ra tiềm năng ứng dụng thực tiễn to lớn trong các ngành công nghiệp mũi nhọn như xe điện, gia công cơ khí chính xác và tự động hóa nhà máy. Đây là nền tảng vững chắc để tiếp tục phát triển các hệ truyền động thông minh tích hợp công nghệ AI và điều khiển thích nghi không cảm biến trong tương lai.
