Bối cảnh và vấn đề nghiên cứu
Trong hệ thống điều chỉnh tự động truyền động điện công nghiệp, động cơ điện một chiều truyền thống giữ vị trí quan trọng nhờ khả năng đáp ứng các yêu cầu về độ chính xác cao, dải điều chỉnh tốc độ rộng và quy luật điều khiển linh hoạt. Tuy nhiên, kết cấu cơ khí bao gồm cổ góp và chổi than bộc lộ nhiều nhược điểm nghiêm trọng: sự mài mòn cơ học, phát sinh tia lửa điện, tổn hao năng lượng và yêu cầu chế độ bảo dưỡng, thay thế định kỳ nghiêm ngặt.
Trước yêu cầu công nghiệp hóa, hiện đại hóa và sự phát triển của các dây chuyền sản xuất tự động hóa cao, việc nghiên cứu các hệ truyền động mới nhằm thay thế hoặc hoàn thiện các hệ truyền động cũ trở thành một nhiệm vụ cấp thiết. Động cơ điện một chiều không chổi than (Brushless DC Motor - BLDC), với việc thay thế bộ chuyển mạch cơ khí bằng các phần tử bán dẫn công suất kết hợp kích từ nam châm vĩnh cửu trên rotor, đã khắc phục triệt để các hạn chế của động cơ một chiều truyền thống trong khi vẫn duy trì được các đặc tính làm việc ưu việt.

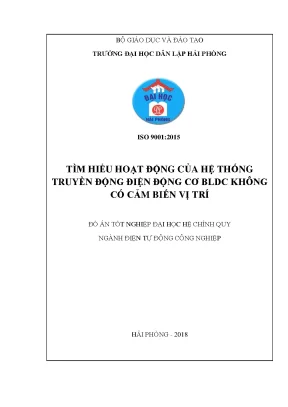

Đề tài đồ án tốt nghiệp: "Tìm hiểu hoạt động của hệ thống truyền động điện động cơ BLDC không có cảm biến vị trí" được thực hiện bởi sinh viên Trương Quỳnh Lâm, dưới sự hướng dẫn của GS. Thân Ngọc Hoàn tại Trường Đại học Dân lập Hải Phòng (2018), tập trung vào các mục tiêu và nhiệm vụ nghiên cứu sau:
- Nghiên cứu tổng quan về cấu tạo, nguyên lý vận hành và các phương pháp xác định vị trí rotor (sử dụng cảm biến Hall, cảm biến quang, cảm biến từ trở) của động cơ BLDC.
- Xây dựng mô hình toán học giải tích, thiết lập hệ phương trình vi phân mô tả mạch điện pha, phương trình mômen điện từ, phương trình động học và phương trình đặc tính cơ của động cơ BLDC ba pha.
- Phân tích các phương pháp điều khiển kinh điển (điều khiển 6 bước sử dụng cảm biến vị trí, điều chế độ rộng xung PWM, điều chế điện áp hình sin) và nghiên cứu nguyên lý điều khiển truyền động không sử dụng cảm biến vị trí (sensorless control).
- Đối tượng nghiên cứu: Động cơ điện một chiều không chổi than (BLDC) ba pha kích từ nam châm vĩnh cửu và hệ thống nghịch lưu điều khiển chuyển mạch điện tử.
- Phạm vi nghiên cứu: Khảo sát cơ sở lý thuyết máy điện, mô hình hóa toán học hệ truyền động, phân tích giải thuật chuyển mạch 6 bước và nguyên lý xác định vị trí rotor không cảm biến dựa trên sức phản điện động (Back-EMF).
Cơ sở lý thuyết và phương pháp
Đồ án vận dụng các cơ sở lý thuyết và phương pháp phân tích kỹ thuật chuyên ngành bao gồm:
- Khung lý thuyết máy điện và truyền động điện: Lý thuyết máy điện đồng bộ nam châm vĩnh cửu, nguyên lý chuyển mạch điện tử thay thế cổ góp cơ khí, định luật cảm ứng điện từ và hiệu ứng Hall ($U_r = \frac{K_h \cdot I \cdot B}{d}$).
- Mô hình toán học mạch điện nhiều pha: Thiết lập hệ phương trình vi phân điện áp pha có tính đến điện trở cuộn dây ($R$), điện cảm riêng ($L$) và hỗ cảm ($M$) giữa các pha đối xứng trên stator; sử dụng toán tử Laplace ($s$) để biểu diễn đạo hàm dòng điện ($\frac{di}{dt} = i \cdot s$).
- Phương pháp cân bằng năng lượng và động học: Thiết lập cân bằng giữa công suất điện từ ($P_đ = e_a i_a + e_b i_b + e_c i_c$) và công suất cơ trên trục ($P_c = M \cdot \omega$) để suy ra biểu thức mômen điện từ tổng quát; kết hợp phương trình chuyển động cơ học Newton với mômen quán tính tổng ($J = J_m + J_c$) và hệ số cản nhớt ($D$).
- Phương pháp nghiên cứu: Phương pháp phân tích - tổng hợp lý thuyết kỹ thuật, mô hình hóa giải tích hệ thống cơ - điện, phân tích đồ thị xung logic chuyển mạch và giải thuật điều chế điện áp.
- Nguồn dữ liệu: Các giáo trình, tài liệu chuyên khảo về truyền động điện tự động và động cơ không chổi than do GS. Thân Ngọc Hoàn và các tác giả chuyên ngành biên soạn.
Nội dung chính theo từng chương
Chương 1: Động cơ điện một chiều không chổi than (BLDC)
Chương 1 trình bày tổng quan cấu tạo, phân loại và nguyên lý chuyển mạch của động cơ BLDC so với động cơ một chiều truyền thống (ĐCMC).
| Tiêu chí so sánh |
Động cơ một chiều thông thường |
Động cơ BLDC (không chổi than) |
| Cấu trúc cơ khí |
Mạch kích từ đặt trên stator, phần ứng trên rotor |
Mạch kích từ (nam châm) đặt trên rotor, phần ứng trên stator |
| Đặc tính vận hành |
Đáp ứng nhanh, điều khiển đơn giản |
Đáp ứng chậm hơn; độ tin cậy cao, hầu như không cần bảo dưỡng |
| Sơ đồ nối dây |
Nối vòng tròn, đơn giản nhất là nối tam giác ($\Delta$) |
Cao áp: 3 pha nối sao ($Y$) hoặc $\Delta$. Thông thường: 3 pha nối $Y$ có trung tính hoặc 4 pha; đơn giản nhất: 2 pha |
| Phương pháp đổi chiều |
Tiếp xúc cơ khí giữa chổi than và cổ góp |
Chuyển mạch điện tử bằng linh kiện bán dẫn (Transistor, MOSFET, IGBT, GTO) |
| Xác định vị trí rotor |
Tự động xác định qua vị trí tiếp xúc cơ khí chổi than |
Dùng cảm biến vị trí (Hall sensor, bộ mã hóa quang học) hoặc không cảm biến |
| Phương pháp đảo chiều |
Đảo chiều cực tính điện áp nguồn cấp phần ứng/kích từ |
Sắp xếp lại thứ tự logic các tín hiệu kích mở khóa bán dẫn |
- Cấu tạo Stator: Chế tạo từ các lá thép kỹ thuật điện ghép cách điện, có rãnh đặt dây quấn phần ứng 1 pha, 2 pha hoặc 3 pha (phổ biến nhất là 3 pha đấu $Y$ hoặc $\Delta$). Cấp điện áp làm việc được chia theo ứng dụng: động cơ $\le 48\text{V}$ dùng cho máy tự động, robot, chuyển động nhỏ; động cơ $> 100\text{V}$ ứng dụng trong thiết bị công nghiệp và tự động hóa.
- Cấu tạo Rotor: Gồm các thanh nam châm vĩnh cửu gắn trên bề mặt trục (trục có thể rỗng để giảm quán tính). Số lượng đôi cực từ dao động từ 2 đến 8 với các cực Nam (S) và Bắc (N) xen kẽ. Vật liệu từ tính gồm Ferrite (giá rẻ, mật độ từ thông thấp) hoặc hợp kim từ tính cao (cho phép thu nhỏ kích thước rotor với cùng mômen định mức).
- Cảm biến vị trí rotor:
- Cảm biến Hall: Đặt cố định trên stator (lệch nhau $60^\circ$ hoặc $120^\circ$ điện), điện áp ngõ ra phụ thuộc cực tính từ trường quét qua.
- Cảm biến từ trở (MR): Dựa trên sự thay đổi điện trở mạch từ theo từ thông.
- Cảm biến quang: Gồm LED phát, transistor quang và màn chắn quay cùng trục rotor (góc che phủ $180^\circ$ hoặc $240^\circ$).
- Nguyên lý chuyển mạch 6 sector: Phân tích chi tiết dòng điện và trạng thái dẫn của 6 transistor trong mạch cầu 3 pha khi quay thuận (Sector 1 đến Sector 6) và quay ngược (Sector 1' đến Sector 6'), bảo đảm dòng điện cấp vào các cuộn dây lệch pha $120^\circ$ điện và trùng pha với sức phản điện động để tối ưu hóa mômen sinh ra.
Chương 2: Mô hình toán học và phương pháp điều khiển động cơ BLDC
Chương 2 thiết lập các phương trình giải tích mô tả trạng thái tĩnh và động của động cơ, đồng thời phân tích các phương pháp điều khiển truyền động.
-
Thiết lập mô hình toán học: Phương trình vi phân điện áp 3 pha của động cơ đấu $Y$ đối xứng:
$$\begin{cases}
u_a = R \cdot i_a + L \frac{di_a}{dt} + M \frac{di_b}{dt} + M \frac{di_c}{dt} + e_a \
u_b = R \cdot i_b + L \frac{di_b}{dt} + M \frac{di_a}{dt} + M \frac{di_c}{dt} + e_b \
u_c = R \cdot i_c + L \frac{di_c}{dt} + M \frac{di_a}{dt} + M \frac{di_b}{dt} + e_c
\end{cases}$$
Do dây quấn stator đấu sao không có dây trung tính dẫn dòng, điều kiện dòng điện nút là: $i_a + i_b + i_c = 0 \implies M \cdot i_b + M \cdot i_c = -M \cdot i_a$. Thay vào phương trình vi phân, tác giả rút ra mô hình thu gọn với điện cảm tương đương của mỗi pha $L_s = L - M$:
$$u_{pha} = R \cdot i_{pha} + L_s \frac{di_{pha}}{dt} + e_{pha}$$
-
Mômen điện từ và phương trình động học:
- Cân bằng công suất: $P_c = P_đ \implies M \cdot \omega = e_a i_a + e_b i_b + e_c i_c \implies M = \frac{e_a i_a + e_b i_b + e_c i_c}{\omega}$.
- Phương trình động học: $J \frac{d\omega}{dt} = M - M_c - D \cdot \omega$ (trong đó $J = J_m + J_c$ là tổng mômen quán tính, $M_c$ là mômen tải, $D$ là hệ số ma sát nhớt).
-
Phương trình đặc tính cơ: Với nguồn cấp điện áp một chiều $V$, biên độ sức phản điện động đỉnh - đỉnh $E = K_e \cdot \omega$, tại mỗi thời điểm có 2 pha dẫn nối tiếp:
$$\omega = \frac{V}{2 K_e} - \frac{2 R}{K_e^2} M$$
Tốc độ không tải lý tưởng đạt được khi $M = 0$ là $\omega_0 = \frac{V}{2 K_e}$.
-
Phương pháp điều khiển 6 bước: Hệ thống sử dụng 3 cảm biến Hall lệch nhau $60^\circ$ điện, chia một chu kỳ điện thành 6 khoảng chuyển mạch ($60^\circ$ điện/bước). Bảng logic đóng cắt các khóa bán dẫn mạch nghịch lưu được thiết lập theo trạng thái cảm biến:
| Bước |
Cảm biến Hall (A B C) |
Khóa dẫn (Quay thuận) |
Dòng điện pha (A B C) |
Khóa dẫn (Quay ngược) |
Dòng điện pha (A B C) |
| 1 |
1 0 1 |
$Q_5 - Q_5$ |
$-, -DC, +DC$ |
$Q_5 - Q_6$ |
$-, -DC, +DC$ |
| 2 |
1 0 0 |
$Q_1 - Q_6$ |
$+DC, -DC, -$ |
$Q_5 - Q_4$ |
$-DC, -, +DC$ |
| 3 |
1 1 0 |
$Q_1 - Q_2$ |
$+DC, -, -DC$ |
$Q_3 - Q_4$ |
$-DC, +DC, -$ |
| 4 |
0 1 0 |
$Q_3 - Q_2$ |
$-, +DC, -DC$ |
$Q_3 - Q_2$ |
$-, +DC, -DC$ |
| 5 |
0 1 1 |
$Q_3 - Q_4$ |
$-DC, +DC, -$ |
$Q_1 - Q_2$ |
$+DC, -, -DC$ |
| 6 |
0 0 1 |
$Q_5 - Q_4$ |
$-DC, -, +DC$ |
$Q_1 - Q_6$ |
$+DC, -DC, -$ |
- Kỹ thuật điều chế PWM và điều khiển hình sin: Áp dụng điều chế độ rộng xung PWM (kênh trên, kênh dưới hoặc đồng thời cả hai) để thay đổi điện áp đặt vào cuộn dây stator; phương pháp điều khiển điện áp hình sin (Brushless AC) giúp giảm gợn sóng mômen và hạn chế tiếng ồn cơ khí.
- Khái quát điều khiển không cảm biến (Sensorless): Dựa trên việc ước lượng từ thông rotor hoặc xác định thời điểm qua điểm 0 (zero-crossing) của sức phản điện động trên pha không dẫn.
Chương 3: Hoạt động điều khiển động cơ BLDC không cảm biến vị trí
Chương 3 tập trung phân tích các giải pháp kỹ thuật nhằm loại bỏ cảm biến Hall vật lý:
- Đặc điểm và yêu cầu xác định vị trí: Việc loại bỏ cảm biến vật lý giúp giảm kích thước động cơ, giảm số lượng dây dẫn kết nối (giảm 5 dây tín hiệu Hall), hạn chế hư hỏng trong môi trường rung động, nhiệt độ cao hoặc ngập nước.
- Phương pháp xác định vị trí dựa trên SĐĐ cảm ứng (Back-EMF Zero-Crossing): Trong chế độ dẫn $120^\circ$ điện, tại mỗi thời điểm chỉ có 2 pha dẫn điện, pha thứ ba để hở. Sức phản điện động trên pha hở này có dạng hình thang và đi qua điểm không (zero) tại điểm chính giữa khoảng không dẫn ($30^\circ$ điện sau lần chuyển mạch trước). Bằng cách đo điện áp pha hở so với điểm trung tính ảo, bộ điều khiển xác định được điểm qua không và trễ một góc $30^\circ$ điện để thực hiện bước chuyển mạch kế tiếp.
- Phương pháp sử dụng sự biến đổi cảm ứng và từ thông móc vòng: Áp dụng các thuật toán tích phân điện áp và dòng điện để ước lượng từ thông móc vòng stator, hoặc đo độ biến thiên điện cảm do bão hòa từ cục bộ theo vị trí rotor, phục vụ điều khiển ở dải tốc độ thấp.
Thiết kế và nguyên lý vận hành hệ thống
Cấu trúc phần cứng và nguyên lý phối hợp điều khiển của hệ thống truyền động BLDC được tổng hợp theo các khối chức năng chính:
(Xung kích PWM) (Hồi tiếp dòng/áp)
- Bộ điều khiển trung tâm (Vi điều khiển): Tiếp nhận tín hiệu hồi tiếp (từ cảm biến Hall hoặc mạch lọc phát hiện điểm qua không của SĐĐ), xử lý thuật toán chuyển mạch 6 bước và thuật toán điều chỉnh tốc độ, phát xung PWM tương ứng.
- Khối mạch đệm (PWM - IGBT Driver): Cách ly quang và khuếch đại biên độ tín hiệu xung PWM từ vi điều khiển để đủ công suất kích mở các van bán dẫn công suất.
- Mạch nghịch lưu công suất 3 pha: Cấu hình gồm 6 van bán dẫn ($Q_1$ đến $Q_6$) mắc dạng cầu đối xứng 3 nhánh, cung cấp dòng điện 2 chiều cho 3 cuộn dây pha của stator động cơ theo đúng chu kỳ $120^\circ$ điện.
- Mạch phát hiện SĐĐ (cho hệ sensorless): Mạng phân áp và mạch so sánh (comparator) kết nối vào 3 đầu cực pha để trích xuất tín hiệu điện áp pha hở, xác định chính xác thời điểm sức phản điện động đổi dấu qua giá trị không.
Kết quả và đóng góp
Kết quả chính đạt được
- Thiết lập hoàn chỉnh mô hình giải tích tương đương của động cơ BLDC ba pha, rút gọn thành công hệ phương trình vi phân nhiều biến về phương trình vi phân một pha với điện cảm tương đương $L_s = L - M$.
- Xây dựng biểu thức giải tích đặc tính cơ $\omega = f(M)$ và xác định mối quan hệ trực tiếp giữa điện áp nguồn cấp $V$, hằng số sức điện động $K_e$, điện trở pha $R$ với tốc độ không tải $\omega_0$.
- Lập bảng logic chuyển mạch chi tiết cho 6 bước trong cả hai chế độ quay thuận (CW) và quay ngược (CCW) của hệ nghịch lưu cầu 3 pha.
- Làm rõ cơ sở giải thuật điều khiển không cảm biến vị trí dựa trên nguyên lý phát hiện điểm qua không của sức phản điện động trên cuộn dây không cấp điện.
Đóng góp về mặt lý thuyết và kỹ thuật
- Hệ thống hóa phương pháp luận tính toán, mô hình hóa động học máy điện một chiều không chổi than kích từ nam châm vĩnh cửu.
- Cung cấp tài liệu phân tích cấu trúc chuyển mạch điện tử và nguyên lý điều khiển truyền động không cảm biến, làm nền tảng cho việc thiết kế các bộ biến tần công nghiệp chuyên dụng.
Hạn chế và hướng nghiên cứu tiếp
- Hạn chế: Đồ án chủ yếu tập trung vào phần lý thuyết mô hình hóa và nguyên lý giải thuật chuyển mạch, chưa xây dựng mô hình mô phỏng số chi tiết (Simulink/Matlab) và chưa triển khai chế tạo phần cứng thực nghiệm để kiểm chứng dạng sóng thực tế. Ngoài ra, phương pháp xác định vị trí bằng điểm qua không của SĐĐ cảm ứng có nhược điểm cố hữu là không thể làm việc tại thời điểm rotor đứng yên hoặc quay ở dải tốc độ rất thấp (do biên độ SĐĐ bằng 0).
- Hướng nghiên cứu phát triển:
- Thiết lập mô hình mô phỏng hệ thống truyền động BLDC trên nền tảng phần mềm chuyên dụng.
- Nghiên cứu giải thuật khởi động động cơ ở chế độ không cảm biến (phương pháp khởi động 3 bước: định vị rotor, tăng tốc đồng bộ hở mạch, chuyển sang mạch kín hồi tiếp SĐĐ).
- Ứng dụng các bộ điều khiển số tín hiệu (DSP) hoặc vi điều khiển chuyên dụng để thiết kế bộ điều tốc thực tế cho động cơ BLDC công suất lớn.
Giá trị tham khảo
- Đối tượng tham khảo: Sinh viên, học viên cao học và kỹ sư kỹ thuật thuộc các chuyên ngành Kỹ thuật Điện, Tự động hóa công nghiệp, Cơ điện tử và Kỹ thuật điều khiển.
- Nội dung giá trị nhất:
- Phương pháp xây dựng mô hình toán học thu gọn với điện cảm $L_s = L - M$.
- Bảng tra cứu logic kích mở van cầu 6 bước kết hợp điều chế PWM.
- Phân tích nguyên lý và dạng sóng sức phản điện động phục vụ thuật toán điều khiển sensorless.
Câu hỏi thường gặp
1. Tại sao trong mô hình toán học thu gọn của động cơ BLDC ba pha đấu sao, điện cảm tương đương của mỗi pha lại bằng $L_s = L - M$?
Do stator của động cơ 3 pha đấu sao đối xứng không có dây trung tính, tổng dòng điện tức thời tại điểm trung tính luôn bằng không: $i_a + i_b + i_c = 0 \implies i_b + i_c = -i_a$. Khi xét phương trình điện áp pha A: $u_a = R \cdot i_a + L \frac{di_a}{dt} + M \frac{d(i_b + i_c)}{dt} + e_a$, thế cụm $(i_b + i_c)$ bằng $-i_a$ ta được $u_a = R \cdot i_a + (L - M) \frac{di_a}{dt} + e_a$. Đặt $L_s = L - M$, ta thu được mô hình mạch điện 1 pha độc lập đơn giản.
2. Sự khác biệt căn bản về cơ cấu chuyển mạch giữa động cơ BLDC và động cơ DC truyền thống là gì?
Động cơ DC truyền thống sử dụng cơ cấu cơ khí gồm cổ góp và chổi than để đảo chiều dòng điện trong các cuộn dây phần ứng trên rotor. Động cơ BLDC chuyển cuộn dây phần ứng về stator và thực hiện việc đảo chiều dòng điện bằng các khóa chuyển mạch bán dẫn công suất (IGBT/MOSFET) đóng cắt theo vị trí thực tế của rotor.
3. Trong phương pháp điều khiển 6 bước, mỗi cuộn dây pha stator được cấp điện với góc dẫn là bao nhiêu độ điện?
Mỗi cuộn dây pha được cấp điện với góc dẫn $120^\circ$ điện trong mỗi nửa chu kỳ và có một khoảng nghỉ $60^\circ$ điện (góc chuyển mạch). Tại mỗi thời điểm, luôn có đúng 2 cuộn dây pha được cấp điện nối tiếp qua nguồn, cuộn dây thứ ba được để hở hoàn toàn.
4. Nguyên lý cơ bản để xác định vị trí rotor không dùng cảm biến (Sensorless) dựa trên SĐĐ cảm ứng là gì?
Dựa vào việc đo điện áp trên cuộn dây pha đang để hở (khoảng $60^\circ$ điện không cấp dòng). Sức phản điện động hình thang trên pha này sẽ đổi dấu qua giá trị không (Zero-crossing) tại điểm chính giữa khoảng để hở. Bộ điều khiển ghi nhận thời điểm này và tạo một góc trễ $30^\circ$ điện để phát xung chuyển mạch cho bước tiếp theo.
5. Rotor của động cơ BLDC có cấu tạo từ những loại vật liệu nam châm nào và có bao nhiêu cực từ?
Rotor được cấu tạo từ nam châm vĩnh cửu gắn trên bề mặt trục. Vật liệu sử dụng gồm nam châm Ferrite (mật độ từ thông thấp, giá thành rẻ) hoặc nam châm hợp kim từ tính cao (cho mật độ từ thông lớn, giúp thu nhỏ kích thước). Số lượng đôi cực từ của rotor dao động phổ biến từ 2 đến 8 đôi cực (xếp xen kẽ cực Bắc và Nam).
Kết luận
Đồ án tốt nghiệp của tác giả Trương Quỳnh Lâm đã hệ thống hóa toàn diện cơ sở lý thuyết, mô hình toán học giải tích và các phương pháp điều khiển hiện đại cho hệ truyền động động cơ một chiều không chổi than BLDC. Công trình đã phân tích chi tiết quy luật chuyển mạch 6 bước trên mạch nghịch lưu cầu ba pha và làm rõ nguyên lý ước lượng vị trí rotor không cảm biến dựa trên điểm qua không của sức phản điện động. Đây là tài liệu tham khảo kỹ thuật hữu ích, cung cấp nền tảng lý thuyết vững chắc cho sinh viên và kỹ sư ngành Điện Tự động hóa trong việc nghiên cứu và ứng dụng truyền động BLDC vào thực tiễn sản xuất.
