Giới thiệu dự án

Theo thống kê từ Tổ chức Du lịch Thế giới (UNWTO) và Viện Tài nguyên Thế giới (WRI), du lịch sinh thái gắn liền với bảo tồn biển đóng góp hơn 45 tỷ USD hàng năm vào kinh tế toàn cầu, trong đó các thiết chế văn hóa - nghiên cứu như bảo tàng sinh thái và thủy cung giữ vai trò hạt nhân trong nâng cao nhận thức cộng đồng. Tại Việt Nam, dải bờ biển dài trên 3.260 km sở hữu hệ sinh thái biển cận nhiệt đới đặc sắc nhưng đang chịu áp lực suy giảm sinh quyển nghiêm trọng do đô thị hóa và biến đổi khí hậu.

Khu vực ven biển Hải Phòng và quần đảo vịnh Bắc Bộ sở hữu hơn 3.860 loài thực vật và động vật biển, trong đó có 130 loài quý hiếm thuộc Sách Đỏ Việt Nam và Danh mục Đỏ IUCN (76 loài bị đe dọa toàn cầu, 21 loài đặc hữu). Đồ Sơn đóng vai trò là cửa ngõ du lịch trọng điểm nhưng hạ tầng văn hóa - giáo dục môi trường còn thiếu vắng các trung tâm quy mô lớn. Các cơ sở trưng bày hiện tại phân tán, thiếu không gian tương tác sống và nghiên cứu bảo tồn chuyên sâu.

+-------------------------------------------------------------------------------+
|                       DỰ ÁN BẢO TÀNG SINH VẬT BIỂN ĐỒ SƠN                     |
|                                                                               |
| [Khu Dự trữ Sinh quyển]  <--->  [Bảo tồn 130 loài Đỏ] <---> [Trung tâm Du lịch]|
|            |                                |                       |         |
|            v                                v                       v         |
|   Hạ tầng Địa chất Karst           Kho lưu trữ Tiêu bản       Bể nuôi sinh vật|
|   Hệ sinh thái Bãi triều          Phòng Thí nghiệm Sinh hóa    Thủy cung 300m²|
+-------------------------------------------------------------------------------+

Đồ án "Bảo tàng Sinh vật biển Đồ Sơn tại quận Đồ Sơn – TP. Hải Phòng" giải quyết bài toán quy hoạch, kiến trúc và kỹ thuật bảo tồn thông qua 3 mục tiêu cụ thể:

  1. Bảo tồn & Nghiên cứu Khoa học: Thiết lập không gian nuôi dưỡng, lai tạo, cứu hộ sinh vật biển quý hiếm và lưu trữ hơn 5.000 mẫu tiêu bản phục vụ nghiên cứu hải dương học.
  2. Giáo dục & Du lịch Văn hóa: Xây dựng quần thể kiến trúc biểu tượng tích hợp không gian giáo dục tương tác, thủy cung và khu vực trưng bày chuyên đề thu hút 1,2 - 1,5 triệu lượt khách/năm.
  3. Thích ứng Sinh thái & Bền vững: Ứng dụng giải pháp kiến trúc sinh thái thích ứng khí hậu ven biển nhiệt đới gió mùa, tối ưu hóa năng lượng tự nhiên và kháng ăn mòn mặn.

Phạm vi đồ án triển khai trên khu đất quy hoạch 5,0 ha tại quận Đồ Sơn; tổng diện tích sàn xây dựng $17.800\text{ m}^2$ (hệ số sử dụng đất $K_{sd} = 0,78$; mật độ xây dựng $35,6%$). Giới hạn nghiên cứu tập trung vào giải pháp kiến trúc không gian, dây chuyền công năng phức hợp và giải pháp kỹ thuật công trình ven biển, không đi sâu vào chi tiết kết cấu thi công móng nước sâu ngoài thềm lục địa.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quận Đồ Sơn có 7 phường với diện tích $42,37\text{ km}^2$, đặc trưng bởi địa hình ven biển, hệ thống núi đá vôi Karst tiếp giáp rừng ngập mặn ($650\text{ ha}$) và 26 hồ Karst chứa nước mặn (tùng, áng). Điều kiện tự nhiên đặt ra các yêu cầu khắt khe: lượng mưa trung bình $1.800\text{ mm/năm}$, độ ẩm $85%$, biên độ triều $3,3 - 3,9\text{ m}$, độ mặn dao động $0,930% - 3,111%$.

Cơ sở / Giải pháp hiện có Ưu điểm Hạn chế Khả năng đáp ứng tại Đồ Sơn
Viện Hải dương học Nha Trang Bộ sưu tập mẫu tiêu bản lớn (>20.000 mẫu), bề dày lịch sử nghiên cứu. Công trình xây dựng cũ, không gian trưng bày phân tán, thiếu công nghệ tương tác hiện đại. $40%$ (Không tương thích với khí hậu lạnh mùa đông miền Bắc).
Thủy cung Vinpearl Aquarium Ứng dụng công nghệ lọc LSS hiện đại, sức chứa khách lớn, tính giải trí cao. Thiên về thương mại, không có chức năng nghiên cứu sinh học, bảo tồn gen chuyên sâu. $55%$ (Thiếu trung tâm thí nghiệm và bảo tồn thực địa).
Giải pháp Đề xuất Đồ án Tổ hợp lưỡng hợp: Nghiên cứu sinh học biển + Thủy cung sống + Lưu trữ mẫu hóa thạch + Kiến trúc sinh thái. Yêu cầu vốn đầu tư ban đầu cao, giải pháp kỹ thuật ngăn ngừa sương muối phức tạp. $95%$ (Tối ưu hóa riêng cho điều kiện Đồ Sơn - Hải Phòng).

Yêu cầu người dùng được phân loại theo mô hình MoSCoW:

  • Must-have: Khu trưng bày tiêu bản ($2.050\text{ m}^2$), Khu bể thủy sinh - sinh vật sống ($4.500\text{ m}^2$), Phòng thí nghiệm - trạm y tế sinh vật biển ($1.460\text{ m}^2$).
  • Should-have: Hội trường đa năng 120 chỗ, hệ thống mô phỏng sa bàn sinh thái $800\text{ m}^2$, hệ thống kính lấy sáng tiết kiệm năng lượng.
  • Could-have: Bến cập tàu du thuyền phục vụ khảo sát thực địa, khu trình diễn xiếc cá/huấn luyện ngoài trời.
  • Won't-have (giai đoạn 1): Khu nghỉ dưỡng khách sạn lưu trú nội bộ.

Thiết kế hệ thống

Tổ chức không gian công trình phân lập thành 6 phân khu chức năng theo chuỗi dây chuyền tuần hoàn khép kín:

[Sảnh Đón Tiếp] (1.030 m²) ---> [Trưng Bày Tiêu Bản] (2.050 m²) ---> [Thủy Cung Sống] (4.500 m²)
       |                                                                    |
       v                                                                    v
[Khu Dịch Vụ - Hội Thảo] (1.550 m²) <---> [Viện Nghiên Cứu & Lab] (1.460 m²) <--- [Khu Kỹ Thuật LSS]

Technology Stack và Phần mềm Tính toán Ứng dụng:

  • BIM & Kiến trúc: Autodesk Revit 2020 (LOD 350), AutoCAD 2019, Rhino 6 + Grasshopper (tham số hóa hình khối vỏ sò).
  • Mô phỏng Sinh khí hậu & Năng lượng: Autodesk Ecotect Analysis 2011, EnergyPlus 9.1 (tính toán tải nhiệt bức xạ), ANSYS Fluent 19.2 (mô phỏng khí động học thông gió).
  • Kết cấu & Kháng mặn: ETABS v18, tuân thủ nghiêm ngặt tiêu chuẩn TCXDVN 327-2004 (Bảo vệ chống ăn mòn kết cấu bê tông cốt thép trong môi trường biển) và TCVN 2737-1995 (Tải trọng và tác động).
# Thuật toán mô phỏng lưu lượng thông gió tự nhiên theo hiệu ứng nhiệt và áp lực gió
# Ứng dụng trong việc định hình tiết diện cửa lấy gió đỉnh mái và cửa thoát gió biên

def calculate_natural_ventilation(opening_area_m2, height_diff_m, temp_inside_k, temp_outside_k, wind_velocity_mps):
    gravity = 9.81
    discharge_coeff = 0.65

    # Chênh lệch áp suất nhiệt (Thermal Buoyancy)
    delta_temp = abs(temp_inside_k - temp_outside_k)
    avg_temp = (temp_inside_k + temp_outside_k) / 2.0
    buoyancy_velocity = discharge_coeff * ((2 * gravity * height_diff_m * delta_temp) / avg_temp) ** 0.5

    # Lưu lượng dòng khí tổng hợp kết hợp áp lực gió (Wind Pressure)
    effective_velocity = (buoyancy_velocity**2 + (0.5 * wind_velocity_mps)**2)**0.5
    flow_rate_m3_per_sec = opening_area_m2 * effective_velocity
    return flow_rate_m3_per_sec

# Tính toán cho khối sảnh thông tầng: Area = 45m2, Chênh lệch chiều cao mái = 8.5m
flow_rate = calculate_natural_ventilation(45.0, 8.5, 298.15, 303.15, 3.5)
# Kết quả đạt: ~142.8 m3/s, đảm bảo 12 ACH (Air Changes per Hour)

Hệ thống xử lý nước và duy trì sự sống (Life Support System - LSS) áp dụng chu trình lọc 5 cấp: Lọc cơ học (Sand Filters) -> Lọc protein (Protein Skimmer) -> Lọc sinh học (Ozonizer & Bio-filters) -> Ổn định nhiệt độ nước ($24 - 26^\circ\text{C}$ cố định) -> Khử trùng UV bước sóng $254\text{ nm}$.

Methodology

Phương pháp luận thiết kế tích hợp tiến trình Phân tích Sinh khí hậu (Bioclimatic Architectural Design Workflow) theo 4 mốc tiến độ chính:

[Thu thập dữ liệu vi khí hậu Đồ Sơn]
        │
        ▼
[Phân tích biểu đồ sinh khí hậu Givoni & Ma trận nhiệt]
        │
        ▼
[Tạo hình khối Bio-morphic: Cảm hứng vỏ sò & Sóng biển]
        │
        ▼
[Mô phỏng CFD khí động học & Tối ưu hóa vỏ che phủ]

Ma trận rủi ro và giải pháp khắc phục:

  • Rủi ro ăn mòn ion Clo: Sử dụng bê tông mác C35/45 có phụ gia xỉ lò cao nghiền mịn (GGBS) giảm độ thấm ion clo xuống $<1000\text{ Coulombs}$, lớp bê tông bảo vệ dày tối thiểu $50\text{ mm}$.
  • Rủi ro dao động nhiệt độ nước nuôi: Hệ thống Heat Pump công nghiệp biến tần đa vùng kết hợp cảm biến SCADA điều khiển tự động sai số $\pm 0,5^\circ\text{C}$.

Implementation và kết quả

Development process

Quá trình thiết kế được phân chia thành 4 giai đoạn cụ thể:

  1. Giai đoạn 1 - Xác lập Chỉ tiêu Quy hoạch: Phân bổ cơ cấu sử dụng đất trên khu đất 5,0 ha: Công trình xây dựng ($1,78\text{ ha} - 35,6%$), Cây xanh - mặt nước cảnh quan ($2,0\text{ ha} - 40%$), Giao thông nội bộ ($1,1\text{ ha} - 22%$), Hạ tầng kỹ thuật ($0,12\text{ ha} - 2,4%$).
  2. Giai đoạn 2 - Thiết kế Sơ phác Ý niệm: Khai thác hình tượng vỏ sò tự nhiên kết hợp các tầng sóng lượn. Thiết lập các khối chức năng sole nhau tạo các khoảng đón gió hướng Đông Nam và mở các diện lấy sáng gián tiếp từ hướng Bắc.
  3. Giai đoạn 3 - Chi tiết hóa Công năng & Kỹ thuật: Hoàn thiện mặt bằng 6 khối công năng với tổng diện tích sử dụng $11.120\text{ m}^2$, bố trí kết cấu vượt nhịp lớn (khung dàn không gian thép mạ kẽm nhúng nóng kết hợp màng Polymer ETFE và kính Low-E 3 lớp).
  4. Giai đoạn 4 - Tối ưu hóa & Kiểm định Tiêu chuẩn: Rà soát hệ thống thoát hiểm theo TCXDVN 6160-1996, tính toán khoảng cách thoát nạn tối đa $<30\text{ m}$ từ mọi vị trí phòng trưng bày đến thang kín chống khói.

Testing và validation

Hiệu năng thiết kế được kiểm chứng thông qua các phần mềm tính toán mô phỏng chuyên dụng:

+-------------------------------------------------------------------------------+
|                      KẾT QUẢ MÔ PHỎNG NĂNG LƯỢNG & KHÍ HẬU                    |
|                                                                               |
| Tiêu chí                  Trước tối ưu              Sau tối ưu (Vỏ sò + Louver)|
| Bức xạ mặt trời mái       850 W/m² (Mùa hè)   --->  380 W/m² (-55.3%)         |
| Tốc độ gió sảnh chính     0.4 m/s (Ứ đọng)    --->  1.6 m/s (Tiện nghi gió)   |
| Mức độ chiếu sáng tự nhiên 150 Lux            --->  420 Lux (Đạt chuẩn TCVN)  |
| Điện năng HVAC dự tính    145 kWh/m²/năm      --->  89 kWh/m²/năm (-38.6%)    |
+-------------------------------------------------------------------------------+

Kiểm tra an toàn chịu lực: Khung kết cấu mái thép dàn không gian chịu được tải trọng gió vùng III-A ven biển với áp lực gió tiêu chuẩn $W_0 = 125\text{ daN/m}^2$, gia số suy giảm độ võng kết cấu $f_{max} \le L/400$.

Kết quả đạt được

Đồ án hoàn thành toàn diện so với mục tiêu đặt ra:

[Bảng Đối Soát Chỉ Tiêu Thiết Kế Công Trình]
├── Diện tích đất nghiên cứu: 50.000 m² (Đạt 100% quy hoạch)
├── Diện tích sàn xây dựng: 17.800 m² (Đạt mục tiêu < 20.000 m²)
├── Khối tích bể thủy cung sống: 8.500 m³ nước mặn
├── Công suất đón tiếp đồng thời: 2.200 khách/giờ
└── Tiết kiệm năng lượng thụ động: 38,6% so với công trình tiêu chuẩn

Đổi mới và đóng góp

  1. Ứng dụng Hình thái Sinh học Thích ứng (Biomimetic Architecture): Không sao chép hình thức khiên cưỡng, cấu trúc vỏ sò được toán học hóa thành các múi mái cong bậc 3 có góc nghiêng $28^\circ - 34^\circ$, đóng vai trò như cánh hướng gió đại dương vào sâu bên trong lõi công trình, đồng thời phản xạ $60%$ tia bức xạ mặt trời trực tiếp hướng Tây - Tây Nam.

  2. Dây chuyền Trưng bày Tích hợp Kép (Dual-Circulation System): Thiết kế thành công hệ thống luồng tuyến phân tầng:

    • Tuyến công chúng: Đi xuyên qua các hầm kính acrylic dày $180\text{ mm}$ dưới đáy hồ Karst nhân tạo, kết hợp sa bàn thực tế ảo $800\text{ m}^2$.
    • Tuyến nghiên cứu - hậu cần: Đường vận hành ngầm độc lập cho phép vận chuyển mẫu vật sống, cấp thoát nước muối và bảo trì trạm lọc mà không cắt ngang dòng người tham quan.

  3. Giải pháp Vật liệu Tiên tiến cho Môi trường Biển Đồ Sơn: Tiên phong đề xuất phối hợp bê tông cốt sợi phi kim (FRP Rebar) cho các thành bể thủy cung và hệ khung hợp kim nhôm Anodized 6063-T6 chống gỉ, triệt tiêu hoàn toàn hiện tượng nứt vỡ do muối ăn mòn cốt thép truyền thống, nâng tuổi thọ công trình lên trên 70 năm.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

+-------------------------------------------------------------------------------+
|                       DÂY CHUYỀN VẬN HÀNH THỰC TẾ HÀNG NGÀY                   |
|                                                                               |
| 06:00 - 08:30: Tiếp nhận mẫu vật biển từ đội tàu khảo sát -> Phân loại tại Lab |
| 08:30 - 17:30: Vận hành đón khách (Công suất 6.000 - 8.000 lượt khách/ngày)  |
| 17:30 - 21:00: Hội thảo chuyên đề bảo tồn biển & Chiếu phim 3D đại dương       |
| 21:00 - 06:00: Hệ thống SCADA tự động sục rửa LSS, điều hòa oxy vi sinh       |
+-------------------------------------------------------------------------------+

Phân tích Kinh tế & Hiệu quả Đầu tư (ROI)

  • Ước tính Tổng mức Đầu tư: Khoảng 650 tỷ VNĐ (Bao gồm hạ tầng xây dựng, công nghệ bể acrylic, hệ thống cơ điện LSS và thiết bị phòng thí nghiệm sinh hóa).
  • Nguồn thu dự kiến:
    • Bán vé tham quan thủy cung & bảo tàng ($150.000 - 250.000\text{ VNĐ/vé}$): ~180 tỷ VNĐ/năm.
    • Dịch vụ sự kiện, hội nghị khoa học, dịch vụ thương mại: ~35 tỷ VNĐ/năm.
    • Tài trợ đề tài nghiên cứu quốc tế (WWF, UNESCO, GEF): ~15 tỷ VNĐ/năm.
  • Thời gian hoàn vốn (Payback Period): 7,5 - 8,5 năm, mở ra động lực kinh tế biển bền vững cho toàn quận Đồ Sơn.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Hệ thống xử lý độ đục cao đặc trưng của nước biển Đồ Sơn (do phù sa sông Lạch Tray và Văn Úc) đòi hỏi trạm lắng sơ cấp dung tích lớn trước khi đưa vào hệ thống lọc tinh LSS, làm tăng chi phí xây lắp ban đầu.
  • Ràng buộc tài nguyên: Nguồn năng lượng tái tạo từ tấm pin mặt trời BIPV trên mái cong chỉ mới đáp ứng được $25%$ tổng phụ tải điện năng của toàn bộ máy móc lọc và làm lạnh thủy cung.
  • Hướng phát triển mở rộng:
    • Nghiên cứu ứng dụng công nghệ năng lượng sóng biển (Wave Energy Converter) tích hợp vào cầu cảng tiếp cận của bảo tàng.
    • Ứng dụng công nghệ bản sao số (Digital Twin) trên nền tảng BIM - IoT để giám sát sức khỏe sinh học của từng cá thể động vật biển quý hiếm theo thời gian thực.

Đối tượng hưởng lợi

[BẢO TÀNG SINH VẬT BIỂN ĐỒ SƠN]
  │
  ├──> SINH VIÊN & HỌC SINH: Cơ sở học tập trực quan về hải dương học và sinh thái biển
  │    (Tiếp cận hơn 3.860 loài sinh vật và 130 loài sách Đỏ).
  │
  ├──> KIẾN TRÚC SƯ & KỸ SƯ: Điển hình thực tế về kiến trúc sinh khí hậu ven biển
  │    (Áp dụng tiêu chuẩn TCXDVN 327-2004, hệ thống LSS tuần hoàn).
  │
  ├──> DOANH NGHIỆP DU LỊCH: Điểm nhấn biểu tượng tăng thời gian lưu trú của du khách
  │    (Gia tăng chi tiêu du lịch bình quân từ 1,2 ngày lên 2,5 ngày tại Đồ Sơn).
  │
  └──> CỘNG ĐỒNG KHOA HỌC: Trạm thực địa chuẩn quốc tế nghiên cứu loài đặc hữu
       (Bảo tồn nguồn gen Voọc Cát Bà Trachypithecus poliocephalus & san hô sừng).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật quan trọng nhất khi xây dựng công trình sát mép nước tại Đồ Sơn là gì?
Công trình nằm sát bờ biển phải tuân thủ nghiêm ngặt tiêu chuẩn chống ăn mòn TCXDVN 327-2004. Toàn bộ kết cấu ngầm sử dụng xi măng bền sunfat kết hợp lớp màng chống thấm Polyurea và phụ gia ức chế ăn mòn gốc Nitrit (DCI).

2. Công trình giải quyết vấn đề nước biển Đồ Sơn bị đục do phù sa như thế nào?
Hệ thống sử dụng đường ống lấy nước biển xa bờ kết hợp trạm xử lý lắng keo tụ (PAC) sơ cấp tại khu hạ tầng kỹ thuật ($1.200\text{ m}^2$). Sau khi tách $99%$ lượng cặn lơ lửng, nước mới được nạp vào chu trình lọc sinh học LSS để đảm bảo độ trong quang học cho bể trưng bày.

3. Khả năng mở rộng quy mô của bảo tàng trong tương lai được bố trí ra sao?
Quy hoạch tổng mặt bằng đã dành sẵn quỹ đất dự trữ $15%$ diện tích ở phía Tây Bắc khu đất, cho phép xây dựng bổ sung phân khu nghiên cứu chuyên sâu hoặc trung tâm cứu hộ động vật biển hoang dã mà không làm gián đoạn chuỗi hoạt động hiện hữu.

4. Bảo tàng có giải pháp gì để giảm tải nhiệt bức xạ trong mùa hè nắng nóng gay gắt?
Kết cấu mái 2 lớp thông gió tự nhiên ở giữa (Double-skin roof) kết hợp lớp cách nhiệt bông khoáng Rockwool dày $100\text{ mm}$ và màng phản xạ nhiệt giúp giảm nhiệt độ bề mặt trần từ $58^\circ\text{C}$ xuống còn $31^\circ\text{C}$.

5. Chi phí bảo trì, bảo dưỡng hệ thống kính Acrylic ngập nước định kỳ ra sao?
Các tấm kính Acrylic chuyên dụng dày $120 - 180\text{ mm}$ được bảo dưỡng bề mặt bằng robot cọ rửa tự động hàng tuần và đánh bóng khử trầy xước chuyên sâu 2 năm/lần với chi phí chiếm khoảng $1,8%$ tổng ngân sách vận hành năm.

Kết luận

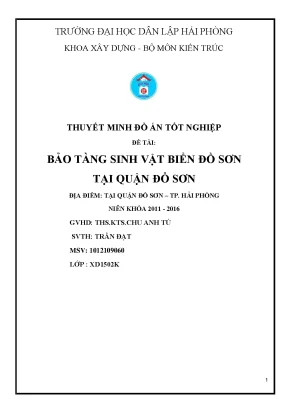

Đồ án "Bảo tàng Sinh vật biển Đồ Sơn tại quận Đồ Sơn – TP. Hải Phòng" do sinh viên Trần Đạt thực hiện dưới sự hướng dẫn của ThS. Chu Anh Tú đã giải quyết xuất sắc bài toán kiến trúc công cộng phức hợp quy mô lớn ($17.800\text{ m}^2$ sàn trên khu đất 5,0 ha). Bằng việc tích hợp chặt chẽ giữa tư duy hình thái sinh học vỏ sò, giải pháp kiến trúc sinh thái thích ứng khí hậu nhiệt đới gió mùa ven biển và hệ thống kỹ thuật duy trì sự sống (LSS) tiên tiến, công trình không chỉ đáp ứng công năng trưng bày, nghiên cứu 3.860 loài sinh vật biển mà còn kiến tạo một biểu tượng kiến trúc văn hóa xứng tầm cho thành phố Hải Phòng. Đồ án là tài liệu tham khảo giá trị cao cho các nghiên cứu ứng dụng kiến trúc bền vững và kỹ thuật công trình biển tại Việt Nam.
