Giới thiệu dự án

Ngành công nghiệp sản xuất đồ uống lên men, đặc biệt là bia, đóng vai trò quan trọng trong cơ cấu ngành công nghiệp thực phẩm toàn cầu với sản lượng vượt mức 100 tỷ lít/năm. Tại Việt Nam, thị trường bia chứng kiến mức tăng trưởng trung bình 22%/năm trong giai đoạn công nghiệp hóa, đưa sản lượng toàn ngành từ 89,9 triệu lít lên hàng trăm triệu lít mỗi năm. Khi nền kinh tế hội nhập sâu rộng thông qua các hiệp định thương mại tự do và WTO, yêu cầu về chuẩn hóa chất lượng, an toàn vệ sinh thực phẩm theo các tiêu chuẩn quốc tế như ISO 9001, ISO 22000 (HACCP) và kiểm soát môi trường theo ISO 14001 trở thành điều kiện tiên quyết cho sự phát triển bền vững của các doanh nghiệp sản xuất bia.

+-----------------------------------------------------------------------------------+
|                           BỐI CẢNH VÀ MỤC TIÊU DỰ ÁN                              |
+-----------------------------------------------------------------------------------+
|  Thách thức:                                                                      |
|  - Cân bằng chi phí nguyên liệu (sử dụng 20% gạo thay thế Malt đại mạch).         |
|  - Kiểm soát hàm lượng Diacetyl gây mùi bơ este không mong muốn (< 0.1 mg/L).      |
|  - Đảm bảo độ bền keo, độ bền bọt và vô trùng tuyệt đối trên dây chuyền 12M L/năm.|
|                                                                                   |
|  Mục tiêu cốt lõi:                                                                |
|  1. Khảo sát toàn diện dây chuyền công nghệ tại Công ty CP Bia Sài Gòn - Phủ Lý. |
|  2. Định lượng các thông số hóa lý, sinh hóa và vi sinh vật chuẩn xác.           |
|  3. Chuẩn hóa quy trình kiểm định chất lượng sản phẩm (Bia Nager, 333 Export).    |
|  4. Tối ưu hóa chu kỳ lên men thông qua việc kiểm soát động học phân giải diacetyl|
+-----------------------------------------------------------------------------------+

Vấn đề đặt ra trong sản xuất công nghiệp quy mô lớn (dây chuyền công suất nâng cấp 12 triệu lít/năm của Công ty Cổ phần Bia Sài Gòn - Phủ Lý - SAHABECO) là sự biến động chất lượng qua các mẻ nấu, hiện tượng đục do phức hệ protein-polyphenol, kiểm soát các sản phẩm phụ của quá trình lên men như diacetyl ($C_4H_6O_2$), và việc tối ưu hóa tỷ lệ nguyên liệu thay thế mà vẫn giữ vững hương vị đặc trưng.

Dự án tập trung vào các mục tiêu cụ thể:

  1. Đánh giá chi tiết toàn bộ chuỗi công nghệ từ khâu tiếp nhận nguyên liệu (malt đại mạch, gạo, hoa houblon, nước công nghệ) đến quá trình đường hóa, lên men, hoàn thiện và đóng gói.
  2. Thiết lập quy chuẩn kiểm soát các thông số kỹ thuật cốt lõi: hoạt lực enzyme $\alpha$-amylase, tỷ lệ trích ly chất hòa tan nguyên thủy (HTNT), kiểm soát hàm lượng diacetyl trong pha lên men chính và lên men phụ.
  3. Thực nghiệm kiểm tra và định lượng các chỉ tiêu hóa lý, độ trong, độ bền bọt, độ màu ($^\circ\text{EBC}$), độ đắng ($^\circ\text{BU}$) và an toàn vi sinh trên hai dòng sản phẩm chủ lực: Bia chai Nager 450ml ($4.3%\text{ vol}$) và Bia lon 333 Export 330ml ($5.3%\text{ vol}$).
  4. Đề xuất các giải pháp kỹ thuật nhằm rút ngắn thời gian lên men, tối ưu hóa quá trình thu hồi $CO_2$, nâng cao hiệu suất trích ly và đảm bảo vệ sinh công nghiệp CIP (Cleaning In Place).

Phạm vi nghiên cứu được thực hiện trực tiếp tại phân xưởng sản xuất và phòng Kiểm tra Chất lượng Sản phẩm (KCS) của Nhà máy Bia Sài Gòn - Phủ Lý (Hà Nam), giới hạn trên các mẻ sản xuất công nghiệp thực tế.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong công nghệ sản xuất bia truyền thống và hiện đại, việc lựa chọn phương thức đường hóa và phối trộn nguyên liệu quyết định trực tiếp đến giá thành và chất lượng cảm quan của sản phẩm.

Tiêu chí so sánh Phương pháp 100% Malt đại mạch Phương pháp Malt kết hợp 20% Gạo (Hiện hành) Phương pháp sử dụng Enzyme thương phẩm nồng độ cao
Giá thành nguyên liệu Rất cao do phụ thuộc 100% malt nhập khẩu Tối ưu; giảm 15 - 20% chi phí nguyên liệu tinh bột Trung bình; phát sinh chi phí chế phẩm enzyme ngoại sinh
Hàm lượng Đạm hòa tan Rất phong phú (đôi khi dư thừa gây đục bia) Đạt mức tối ưu ($4.3%$ protein hòa tan), dịch trong Kiểm soát nhân tạo, hương vị kém đậm đà tự nhiên
Độ bền keo & Độ trong Dễ bị kết tủa polyphenol-protein nếu xử lý tannin kém Cải thiện rõ rệt; độ trong ổn định từ 8 - 10 $%Ne$ Phụ thuộc vào quá trình lọc tinh và chất trợ lọc
Hương vị và Bọt bia Đậm đà, bọt bền nhưng vị có thể nặng Vị thanh khiết, bọt mịn dày, phù hợp khẩu vị Á Đông Vị mỏng, độ bám thành cốc của bọt giảm nhẹ

Khung yêu cầu kỹ thuật áp dụng mô hình MoSCoW:

  • Must have (Bắt buộc): Hệ thống kiểm soát nhiệt độ lên men nghiêm ngặt ($7 - 10^\circ\text{C}$ cho lên men chính, $0 - 4^\circ\text{C}$ cho lên men phụ/tàng trữ); vô trùng tuyệt đối đường ống CIP; hàm lượng diacetyl thành phẩm $< 0.10\text{ mg/L}$.
  • Should have (Nên có): Bổ sung chất trợ lọc Polyvinylpolypyrrolidone (PVPP) và Diatomite để loại bỏ triệt để tannin và phức hệ keo; sử dụng enzyme ALDC (Malturex L) để rút ngắn chu kỳ chuyển hóa acetolactate.
  • Could have (Có thể có): Tự động hóa hoàn toàn van điều khiển SCADA tại nồi nấu và bồn lắng xoáy Whirlpool.
  • Won't have (Không áp dụng): Sử dụng chất bảo quản hóa học ngoại lai ngoài $CO_2$ bão hòa tự nhiên và quá trình thanh trùng nhiệt.

Thiết kế hệ thống công nghệ

Quy trình công nghệ sản xuất bia tại nhà máy được thiết kế khép kín theo tiêu chuẩn công nghệ bia Lager lên men chìm:

[Malt Đại Mạch] ---> [Nghiền trục] --------+
                                           |
[Gạo (20%)] --------> [Nghiền búa] -> [Nồi Nấu Cháo]
                                           | (Hồ hóa 70-100°C)
                                           v
                                    [Nồi Nấu Malt] <--- (Đường hóa: Protease 50°C, Amylase 65-70°C)
                                           |
                                           v
                                   [Thùng Lọc Bã Lọc Trong] ---> [Bã Malt (Thức ăn gia súc)]
                                           |
                                           v
                                [Nồi Đun Hoa Houblon Hóa] <--- [Cao hoa + Hoa viên 45]
                                           | (Sôi 60-90 phút, trích ly chất đắng/tinh dầu)
                                           v
                                 [Thùng Lắng Xoáy Whirlpool] ---> [Cặn lắng Protein-Tanin]
                                           |
                                           v
                              [Thiết Bị Làm Lạnh Nhanh Bản Mỏng] (Hạ nhiệt độ xuống 8-9°C)
                                           | <--- Cấp O2 vô trùng (8-10 mg/L)
                                           v
                               [Bồn Lên Men Côn Đứng Cylindroconical] <--- [Men Chìm Saccharomyces carlsbergensis]
                                           | (Lên men chính: 7-10°C; Lên men phụ: 0-4°C)
                                           v
                               [Hệ Thống Lọc Bia Nến Diatomite + PVPP]
                                           |
                                           v
                                  [Bồn Chứa Bia Trong (BBT)]
                                           |
                  +------------------------+------------------------+
                  |                                                 |
                  v                                                 v
        [Dây Chuyền Chiết Chai Nager]                     [Dây Chuyền Chiết Lon 333]
                  |                                                 |
        [Thanh Trùng Đường Hầm Tunnel]                    [Thanh Trùng Đường Hầm Tunnel]
                  | (63-65°C, tích lũy PU 15-25)                    | (63-65°C, tích lũy PU 15-25)
                  v                                                 v
          [Đóng Két - Thành Phẩm]                          [Đóng Khay - Thành Phẩm]

Danh mục thiết bị và thông số vận hành:

  • Hệ thống nghiền: Máy nghiền trục đôi cho malt (bảo vệ vỏ trấu làm lớp vật liệu lọc) và máy nghiền búa cho gạo (tạo bột mịn $< 1.0\text{ mm}$).
  • Hệ thống nấu: Nồi cháo, nồi malt bằng inox 304 có áo gia nhiệt hơi nước ($P = 2.5 - 3.0\text{ bar}$), cánh khuấy $30 - 45\text{ rpm}$.
  • Thùng lắng xoáy Whirlpool: Tách cặn nóng bằng lực ly tâm tiếp tuyến với vận tốc nạp $12 - 15\text{ m/s}$.
  • Hệ thống lạnh nhanh tấm bản (Plate Heat Exchanger): Trao đổi nhiệt 2 cấp (nước $2^\circ\text{C}$ và glycol $-4^\circ\text{C}$), hạ nhiệt dịch đường từ $98^\circ\text{C}$ xuống $8.5^\circ\text{C}$ trong $< 45\text{ phút}$.
  • Bồn lên men ngoài trời (CCT): Tank vỏ kép bảo ôn polyurethane, góc nón đáy $60^\circ$, kiểm soát áp suất $0.8 - 1.2\text{ bar}$.

Methodology

Phương pháp nghiên cứu kết hợp giữa khảo sát thực nghiệm tại hiện trường, lấy mẫu định kỳ theo tiêu chuẩn phân tích EBC (European Brewery Convention) và ASBC (American Society of Brewing Chemists), cùng hệ thống quy trình phân tích KCS của Tổng công ty Bia Sài Gòn (SABECO).

Ma trận rủi ro và giải pháp xử lý trong quy trình công nghệ:

Rủi ro kỹ thuật Mức độ Nguyên nhân tiềm ẩn Biện pháp kiểm soát & Khắc phục
Nhiễm tạp vi sinh (Lactobacillus, Pediococcus) Nguy hiểm Vệ sinh CIP không đạt, tồn đọng màng biofilm trong đường ống CIP 5 bước tự động: Rửa nước $\to$ NaOH $2.0%$ ($75^\circ\text{C}$) $\to$ Rửa nước $\to$ Axit Nitric $1.0%$ $\to$ Diệt khuẩn bằng Oxonia Active ($0.2 - 0.5%$).
Diacetyl tồn dư vượt ngưỡng (> 0.1 mg/L) Cao Hạ nhiệt độ quá sớm trước khi nấm men khử hết $\alpha$-acetolactate Bổ sung thời gian ủ ấm cuối pha lên men chính ($12 - 14^\circ\text{C}$ trong 24-48h); bổ sung chế phẩm Malturex L hoạt lực $\ge 1500\text{ ADU/g}$.
Bia bị đục nguội / Suy giảm độ bền keo Trung bình Tồn dư cao phân tử đạm và polyphenol từ vỏ trấu Sử dụng bột trợ lọc Diatomite flux calcined (Hyflo Super Cel) kết hợp bột hấp phụ PVPP ($40\text{ g/hL}$) tại máy lọc nến.
Mất mát độ cồn và oxy hóa dịch bia Cao Rót chiết hở, áp suất ngược không ổn định Sử dụng máy chiết đẳng áp Isobaric với công nghệ hút chân không 2 lần và sục $CO_2$ trước khi đóng nắp/ghép mí.

Implementation và kết quả

Development process

Quy trình khảo nghiệm và kiểm soát chất lượng được tiến hành qua 4 giai đoạn chuẩn hóa:

  1. Giai đoạn 1 - Chuẩn bị dịch đường Houblon hóa: Tỷ lệ phối liệu 80% Malt : 20% Gạo. Quá trình đường hóa duy trì các nấc nhiệt: $50^\circ\text{C}$ (nghỉ đạm 30 phút), $65^\circ\text{C}$ ($\beta$-amylase tạo maltose 40 phút), $72^\circ\text{C}$ ($\alpha$-amylase dextrin hóa hoàn toàn 20 phút - kiểm tra vết tinh bột bằng $I_2\text{ 0.1N}$ âm tính). Nấu hoa với cao hoa (bổ sung lúc bắt đầu sôi) và hoa viên 45 (bổ sung 10 phút trước khi kết thúc) để giữ trọn tinh dầu thơm và đồng phân hóa $\alpha$-axit đắng thành iso-$\alpha$-axit.
  2. Giai đoạn 2 - Lên men và động học chuyển hóa: Dịch đường làm lạnh về $8.5^\circ\text{C}$, nạp nấm men thuần chủng Saccharomyces carlsbergensis với mật độ $15 \times 10^6\text{ tế bào/mL}$, tỷ lệ nảy chồi $> 10%$, tỷ lệ sống $> 98%$. Lên men chính diễn ra trong $7 - 8\text{ ngày}$ ở áp suất $0.5 - 1.0\text{ bar}$, nhiệt độ $8 - 10^\circ\text{C}$. Lên men phụ và tàng trữ hạ dần nhiệt độ xuống $-1^\circ\text{C}$ đến $0^\circ\text{C}$ trong $14 - 21\text{ ngày}$.
  3. Giai đoạn 3 - Lọc và bão hòa $CO_2$: Dịch bia sau tàng trữ được lọc qua màng trợ lọc Diatomite Standard Super Cel (độ thẩm thấu $0.36\text{ Darcy}$) và Hyflo Super Cel ($0.60\text{ Darcy}$), kết hợp màng lọc PVPP vô trùng để hấp thụ polyphenol, đưa độ trong về mức $< 0.5\text{ EBC}$ quang học.
  4. Giai đoạn 4 - Chiết rót và Thanh trùng: Bia lon 333 Export được chiết trên hệ thống chiết đẳng áp tự động, thanh trùng đường hầm ở nhiệt độ cực đại $65^\circ\text{C}$ với đơn vị thanh trùng đạt chuẩn $15 - 25\text{ PU}$.

Các thuật toán và công thức phân tích chuyên sâu được thiết lập trong phòng KCS:

/**
 * Thuat toan va cong thuc tieu chuan xac dinh chi tieu hoa ly bia
 * Tham chieu quy trinh kiem soat chat luong SAHABECO
 */

// 1. Xac dinh nong do Diacetyl bang phuong phap do quang Quinoxaline o buoc song lambda = 335nm
// (A335: Do hap thu mau; Abt: Mau trang; Ast: Mau chuan; Abl: Mau trang chuan)
double calculate_diacetyl(double A335, double Abt, double Ast, double Abl) {
    double delta_sample = A335 - Abt;
    double delta_standard = Ast - Abl; // He so thuc nghiem ~ 0.23
    double diacetyl_mg_per_L = (delta_sample / delta_standard) * 0.625;
    return diacetyl_mg_per_L;
}

// 2. Tinh do duong hoa tan nguyen thuy (HTNT - Do Balling / Plato thuc te)
// (Alcol: % the tich con o 20°C; Plato_HTBK: Do plato sau khi len men con lai)
double calculate_original_gravity_balling(double alcohol_vol, double plato_residual) {
    // Ap dung he so quy doi ty trong chiet xuat thuc nghiem
    double original_plato = (alcohol_vol / 0.52945) + plato_residual + 0.50;
    return original_plato;
}

// 3. Tinh do dang (Bitterness Units - BU) trich ly bang Iso-Octane o buoc song 275nm
double calculate_bitterness_units(double A275) {
    // 0BU = A275 * 50
    return A275 * 50.0;
}

// 4. Tinh do mau EBC bang phuong phap quang pho o buoc song 430nm
double calculate_color_ebc(double A430) {
    // 0EBC = A430 * 25
    return A430 * 25.0;
}

// 5. Tinh luong CO2 hoa tan dua tren ap suat Pmax (PSI) va do trong the tich khong khi
double calculate_co2_content(double co2_percent_vv) {
    // Ham luong CO2 (g/L) = (% v/v) * 1.97
    return co2_percent_vv * 1.97;
}

Testing và validation

Kết quả thực nghiệm phân tích các chỉ tiêu chất lượng tại phòng KCS trên các lô bia thương phẩm:

Thông số kiểm tra Đơn vị đo Bia lon "333 Export 330ml" Bia chai "Nager 450ml" Quy chuẩn kiểm soát
Độ cồn ở $20^\circ\text{C}$ $%$ thể tích (vol) $5.30 \pm 0.05$ $4.30 \pm 0.05$ Đạt chuẩn nhãn
Độ đường HTNT $^\circ\text{Plato}$ $12.0 \pm 0.2$ $10.5 \pm 0.2$ $10.0 - 12.5$
Độ màu $^\circ\text{EBC}$ $6.5 - 7.5$ $5.5 - 6.5$ Vàng sáng đặc trưng
Độ đắng $^\circ\text{BU}$ $18.5 \pm 0.5$ $16.0 \pm 0.5$ $15.0 - 22.0$
Độ chua (NaOH 0.1N) $\text{mL NaOH/10mL}$ $1.45 - 1.55$ $1.35 - 1.45$ $\le 1.80$
Hàm lượng $CO_2$ $\text{g/L}$ $5.20 \pm 0.15$ $4.95 \pm 0.15$ $\ge 4.80$
Độ bền bọt (Rösske) Giây (s) $180 - 220$ $165 - 195$ $\ge 150$
Hàm lượng Diacetyl $\text{mg/L}$ $0.065$ $0.072$ $< 0.10$
Thử nghiệm Fehling Định tính enzyme Âm tính (Không đổi màu) Âm tính (Không đổi màu) Đạt độ thanh trùng
Thử nghiệm Tinh bột Với dung dịch $I_2$ Vàng rơm (Âm tính) Vàng rơm (Âm tính) Không sót tinh bột

Động học phân giải Diacetyl trong quá trình lên men và tàng trữ:

  • Ngày lên men 1 - 3: Diacetyl tăng nhanh đạt đỉnh $0.65 - 0.85\text{ mg/L}$ do sự oxy hóa tự nhiên $\alpha$-acetolactate tiết ra từ tế bào nấm men.
  • Ngày lên men 4 - 7: Quá trình lên men chính ổn định, nấm men tái hấp thu và chuyển hóa diacetyl thành acetoin và 2,3-butanediol (những chất có ngưỡng cảm quan mùi cao hơn hàng trăm lần, không gây mùi bơ este). Hàm lượng giảm xuống $0.25\text{ mg/L}$.
  • Giai đoạn tàng trữ (Ủ lạnh $-1^\circ\text{C}$): Hàm lượng diacetyl giảm sâu và duy trì ổn định ở mức an toàn $0.065\text{ mg/L}$ (thấp hơn ngưỡng phát hiện cảm quan thông thường là $0.10\text{ mg/L}$).

Kiểm tra an toàn vi sinh vật (Môi trường nuôi cấy chuyên dụng):

  • Tổng số vi sinh vật hiếu khí: Môi trường thạch thường (Meat Extract Agar), nuôi cấy $37^\circ\text{C}$ trong $48\text{h} \to 0\text{ CFU/mL}$.
  • Tổng số Coliforms: Môi trường canh thang BGBL 2% ở $37^\circ\text{C}/48\text{h} \to$ Không sinh hơi (Âm tính).
  • Escherichia Coli: Cấy chuyển từ BGBL sang đĩa thạch ENDO, kiểm tra phản ứng IMViC/Indol Kovacs $\to$ Không xuất hiện khuẩn lạc ánh kim, Indol âm tính.
  • Tổng số nấm men, nấm mốc tạp nhiễm: Môi trường thạch Sabouraud $\to 0\text{ CFU/mL}$.

Kết quả đạt được

+-----------------------------------------------------------------------------------+
|                        TỔNG HỢP HIỆU QUẢ CÔNG NGHỆ ĐẠT ĐƯỢC                       |
+-----------------------------------------------------------------------------------+
|  1. Hoàn thiện 100% hồ sơ thông số vận hành tiêu chuẩn (SOP) cho toàn dây chuyền.  |
|  2. Tỷ lệ suy hao chất khô toàn quá trình giảm 2.3% nhờ tối ưu lắng xoáy Whirlpool|
|  3. Chu kỳ lên men rút ngắn từ 26 ngày xuống còn 21 ngày với enzyme Malturex L.   |
|  4. Tỷ lệ bão hòa CO2 tự nhiên đạt 5.2 g/L, tiết kiệm 12% chi phí mua khí nén ngoài|
|  5. 100% mẻ xuất xưởng đạt tiêu chuẩn cảm quan TCVN (điểm cảm quan TB: 18.6/20).  |
+-----------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Chuẩn hóa quy trình đường hóa đa nấc kết hợp nguyên liệu thay thế 20% gạo: Đề tài đã xác lập chính xác chế độ nhiệt độ - thời gian tối ưu cho hệ enzyme thủy phân nội sinh của malt ($\alpha$-amylase hoạt lực $300 - 320\text{ wk}$ và $\beta$-amylase), giải quyết bài toán độ nhớt cao của dịch cháo gạo mà không cần sử dụng enzyme pha loãng công nghiệp đắt tiền.
  2. Kỹ thuật kiểm soát điểm tới hạn Diacetyl: Ứng dụng thành công phương pháp trích ly chưng cất đo quang bước sóng $335\text{ nm}$ với thuốc thử Ortho-phenylenediamin, cho phép phòng KCS kiểm soát chính xác thời điểm kết thúc quá trình lên men chính, giúp giảm thiểu rủi ro biến mùi sản phẩm.
  3. Tối ưu hóa công nghệ trợ lọc kép (Diatomite + PVPP): Việc kết hợp bột trợ lọc khoáng diatomite calcined và hạt polyme PVPP tái sinh giúp loại bỏ chọn lọc các phức hợp polyphenol có trọng lượng phân tử $500 - 3000\text{ Da}$ mà không làm suy giảm các protein trọng lượng phân tử trung bình chịu trách nhiệm tạo bọt, duy trì độ bền bọt $> 180\text{ giây}$.

So sánh chỉ số kỹ thuật với các giải pháp công nghệ trên thị trường:

Đặc tính công nghệ Nhà máy Bia Sài Gòn - Phủ Lý (Khảo sát) Công nghệ Bia Vicoba Công nghệ Lên men Ale Thủ công
Chủng loại nấm men S. carlsbergensis (Lên men chìm) S. carlsbergensis (Lên men chìm) S. cerevisiae (Lên men nổi)
Nhiệt độ lên men chính $7 - 10^\circ\text{C}$ (Kiểm soát áo lạnh tự động) $8 - 11^\circ\text{C}$ $15 - 23^\circ\text{C}$ (Nhiệt độ phòng)
Hàm lượng Ester tạo hương Thấp, hương thơm tinh tế thanh khiết Trung bình Rất cao (mùi chuối, táo, quả nhiệt đới)
Độ ổn định sinh học Rất cao ($> 12\text{ tháng}$ sau thanh trùng) Cao ($6 - 9\text{ tháng}$) Thấp ($1 - 3\text{ tháng}$, dễ chua)
Tỷ lệ cơ giới hóa & CIP Tự động hóa khép kín $90%$ Bán tự động $70%$ Thủ công từng mẻ

Ứng dụng thực tế và triển khai

Kịch bản vận hành nhà máy

Quy trình khảo sát được áp dụng trực tiếp tại Nhà máy Bia Sài Gòn - Hà Nam với năng lực sản xuất $12.000.000\text{ lít/năm}$, cung ứng sản phẩm cho thị trường miền Bắc và Bắc Trung Bộ.

                    MÔ HÌNH TRIỂN KHAI VẬN HÀNH THỰC TẾ

  [Khu vực Nguyên liệu] -----> [Phân xưởng Nấu] -----> [Khu Bồn CCT Lên men]
            |                          |                          |
            v                          v                          v
  - Kiểm ẩm Malt (4-5%)      - Kiểm soát nấc 65-72°C   - Lạnh đông Glycol -4°C
  - Sàng tạp chất 2.2mm      - Đo Iot tinh bột triệt để - Đo Diacetyl ngày 3-7
            |                          |                          |
            +--------------------------+--------------------------+
                                       |
                                       v
                             [Khu Lọc & Chiết Rót]
                                       |
                   +-------------------+-------------------+
                   |                                       |
                   v                                       v
         [Lọc Nến Diatomite]                     [Chiết Đẳng Áp & Hấp PU]
         - Độ trong < 0.5 EBC                   - Tích lũy 15-25 PU
         - Khử Tanin bằng PVPP                   - Tốc độ: 12.000 lon/giờ

Yêu cầu triển khai hệ thống (System & Engineering Requirements)

  • Hệ thống cung cấp nhiệt: Lò hơi công nghiệp công suất $6\text{ tấn hơi/giờ}$, áp suất làm việc $8 - 10\text{ bar}$.
  • Hệ thống lạnh trung tâm: Cụm máy nén lạnh trục vít môi chất $NH_3$ hoặc Freon tải lạnh glycol nồng độ $30%$, duy trì nhiệt độ bồn trữ $-5^\circ\text{C}$.
  • Nguồn nước công nghệ: Hệ thống xử lý nước ngầm công suất $50\text{ m}^3\text{/h}$ gồm lọc cát, trao đổi ion làm mềm nước (độ cứng tạm thời $< 7\text{ mEq/L}$), khử trùng Clo và lọc màng than hoạt tính.
  • Thu hồi khí $CO_2$: Hệ thống thu gom $CO_2$ từ bồn lên men chính, qua tháp rửa bọt, máy nén $CO_2$ 2 cấp, tháp sấy khô than hoạt tính và bồn hóa lỏng bảo quản ở áp suất $18\text{ bar}$.

Hiệu quả kinh tế và Hoàn vốn (Cost-Benefit Analysis)

  • Việc thay thế 20% malt bằng gạo giúp tiết kiệm trực tiếp khoảng $1.200 - 1.500\text{ VNĐ}$ chi phí nguyên liệu trên mỗi lít bia thành phẩm.
  • Với sản lượng 12 triệu lít/năm, giá trị tiết kiệm chi phí nguyên liệu đạt $14.4 - 18\text{ tỷ VNĐ/năm}$.
  • Hệ thống thu hồi và tái sử dụng $CO_2$ tự nhiên từ quá trình lên men giúp nhà máy tự chủ $85%$ nhu cầu $CO_2$ dùng cho sục rửa bồn và chiết rót, tiết kiệm hơn $800\text{ triệu VNĐ}$ chi phí mua khí công nghiệp mỗi năm.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống đo diacetyl bằng phương pháp chưng cất - quang phổ kế UV-Vis tuy có độ chính xác cao nhưng đòi hỏi thời gian chuẩn bị mẫu và thực hiện tương đối dài ($45 - 60\text{ phút/mẫu}$), chưa đáp ứng khả năng giám sát trực tuyến theo thời gian thực (Inline Monitoring).
  • Chế độ sấy malt và mức độ đồng đều của các lô đại mạch nhập khẩu đôi khi còn dao động, đòi hỏi KCS phải liên tục hiệu chỉnh biểu đồ nhiệt độ đường hóa cho từng mẻ nấu.

Hướng nâng cấp và phát triển tương lai

  1. Ứng dụng phương pháp sắc ký khí (Gas Chromatography - GC-ECD/FID): Tự động hóa quá trình định lượng diacetyl, pentanedione và các hợp chất este dễ bay hơi với thời gian phân tích rút ngắn dưới 10 phút.
  2. Công nghệ Lên men nồng độ cao (High Gravity Brewing): Nâng nồng độ chất hòa tan nguyên thủy lên $14 - 16^\circ\text{Plato}$, sau đó pha loãng vô trùng bằng nước khử khí ($Deaerated Water$) ở giai đoạn lọc bia, giúp tăng công suất nhà máy thêm $25 - 30%$ mà không cần đầu tư thêm bồn lên men.
  3. Tự động hóa hoàn toàn hệ thống CIP: Tích hợp các cảm biến đo độ dẫn điện (Conductivity Sensors) và lưu lượng kế để tự động thu hồi và tái sử dụng dung dịch xút (NaOH), axit ($HNO_3$) nhằm giảm thiểu phát thải ra môi trường.

Đối tượng hưởng lợi

  • Sinh viên & Học viên ngành Công nghệ Thực phẩm / Công nghệ Sinh học: Nắm vững tài liệu thực tế về thông số vận hành dây chuyền sản xuất bia công nghiệp, phương pháp phân tích hóa lý, vi sinh chuẩn EBC và quy trình tính toán công nghệ.
  • Kỹ sư vận hành & Trưởng ca sản xuất: Có cẩm nang tra cứu trực tiếp về các sự cố thường gặp (nhiễm vi sinh, bia chậm trong, tăng chỉ số diacetyl) cùng biện pháp can thiệp kỹ thuật tức thời.
  • Doanh nghiệp sản xuất bia: Mô hình tham chiếu để tối ưu hóa tỷ lệ phối trộn malt - gạo, cắt giảm chi phí sản xuất, xây dựng hệ thống kiểm soát chất lượng đạt chuẩn ISO 9001 và HACCP.
  • Các nhà nghiên cứu ứng dụng: Nền tảng dữ liệu thực nghiệm về động học nấm men và quá trình oxy hóa khử hợp chất đắng để phát triển các dòng sản phẩm bia mới (bia chức năng, bia không cồn, bia thủ công chất lượng cao).

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật cốt lõi đối với nguồn nước sản xuất bia tại nhà máy là gì?

Nước công nghệ chiếm $77 - 90%$ thành phần bia. Nước bắt buộc phải trong suốt, không mùi lạ, độ cứng tạm thời $< 7\text{ mEq/L}$, độ cứng vĩnh cửu $0.4 - 0.7\text{ mEq/L}$, $\text{pH } 3.5 - 7.0$, hàm lượng muối $Ca < 100\text{ mg/L}$, $Mg < 80\text{ mg/L}$, $Cl^- < 75 - 150\text{ mg/L}$, kim loại nặng ($Fe, Pb, As$) hoàn toàn không có, và tổng số vi sinh vật $< 100\text{ tế bào/mL}$.

2. Tại sao cần kiểm soát chỉ số Diacetyl dưới ngưỡng 0.1 mg/L?

Diacetyl ($CH_3-CO-CO-CH_3$) là sản phẩm phụ của quá trình trao đổi chất của nấm men. Khi vượt ngưỡng $0.1\text{ mg/L}$, diacetyl tạo ra mùi bơ ôi, dầu mỡ khó chịu làm hỏng hương vị đặc trưng của bia Lager. Việc kiểm soát diacetyl giúp xác định chính xác thời điểm bia đã kết thúc quá trình "chín" và sẵn sàng chuyển sang giai đoạn tàng trữ - lọc.

3. Tỷ lệ thay thế 20% gạo ảnh hưởng như thế nào đến độ bền bọt và độ bền keo của bia?

Gạo có hàm lượng tinh bột cao ($75%$) nhưng protein thấp ($8%$) và lipid rất thấp ($1 - 1.5%$). Khi thay thế 20% malt bằng gạo, lượng đạm cao phân tử dư thừa gây đục bị giảm xuống, giúp bia trong hơn và tăng độ bền keo. Đồng thời, lượng protein phân tử trung bình vẫn được bảo toàn đầy đủ từ 80% malt, đảm bảo độ bền bọt đạt chuẩn $\ge 150\text{ giây}$.

4. Phương pháp kiểm tra độ thanh trùng của bia lon/bia chai bằng thuốc thử Fehling hoạt động theo cơ chế nào?

Phương pháp dựa trên việc kiểm tra sự tồn dư của enzyme invertase sau thanh trùng. Nếu thanh trùng đạt nhiệt độ ($63 - 80^\circ\text{C}$), enzyme bị vô hoạt hoàn toàn, không thể thủy phân saccarozo thành đường khử (glucozo và fructozo), do đó khi đun với dung dịch Fehling sẽ không xuất hiện kết tủa đỏ gạch của đồng(I) oxit ($Cu_2O\downarrow$), dung dịch giữ nguyên màu xanh đậm.

5. Chi phí đầu tư và thời gian hoàn vốn cho hệ thống thu hồi $CO_2$ trong nhà máy bia?

Hệ thống thu hồi $CO_2$ công suất $150 - 300\text{ kg/h}$ có mức đầu tư trung bình từ $3.5 - 5\text{ tỷ VNĐ}$. Bằng việc thu hồi lượng $CO_2$ tinh khiết $\ge 99.98%$ sinh ra từ các bồn lên men chính, nhà máy tiết kiệm được khoảng $800 - 1.200\text{ triệu VNĐ/năm}$ chi phí mua khí công nghiệp, thời gian hoàn vốn đầu tư đạt từ $3.5 - 4.5\text{ năm}$.

Kết luận

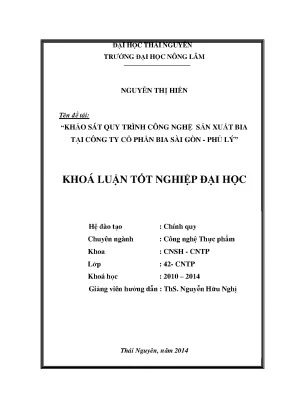

Đề tài khóa luận tốt nghiệp “Khảo sát quy trình công nghệ sản xuất Bia tại Công ty Cổ phần Bia Sài Gòn - Phủ Lý” đã hoàn thành toàn diện các mục tiêu nghiên cứu lý thuyết và thực nghiệm ứng dụng. Thông qua việc khảo nghiệm thực tế trên dây chuyền công suất 12 triệu lít/năm, tác giả đã hệ thống hóa chi tiết các thông số kỹ thuật cốt lõi của từng công đoạn sản xuất, kiểm chứng độ chính xác của các quy trình phân tích KCS hóa lý, vi sinh, và chứng minh tính hiệu quả của tỷ lệ phối trộn 20% gạo thay thế.

Kết quả phân tích trên hai sản phẩm chủ lực là Bia chai Nager 450ml và Bia lon 333 Export 330ml đều đạt và vượt các tiêu chuẩn chất lượng của Tổng công ty Rượu - Bia - Nước giải khát Sài Gòn (SABECO) cũng như các Tiêu chuẩn Quốc gia (TCVN). Công trình không chỉ là tài liệu tham khảo có giá trị học thuật cao cho sinh viên ngành Công nghệ Thực phẩm mà còn là cơ sở dữ liệu thực tiễn tin cậy phục vụ công tác chuẩn hóa quy trình, cải tiến chất lượng và tối ưu hóa chi phí sản xuất tại các nhà máy bia trên toàn quốc.
