Giới thiệu dự án

Ngành công nghiệp ô tô toàn cầu đang chứng kiến sự chuyển dịch mạnh mẽ từ các cơ cấu cơ khí thuần túy sang hệ thống điều khiển điện tử tích hợp (Mechatronics). Theo thống kê từ Hiệp hội Kỹ sư Ô tô Quốc tế (SAE), các hệ thống điện - điện tử hiện chiếm từ 40% đến hơn 50% tổng giá trị cấu thành của một chiếc xe du lịch hiện đại. Trong đó, hệ thống điều khiển động cơ – đặc biệt là phân hệ phun xăng điện tử (Electronic Fuel Injection - EFI) kết hợp hệ thống đánh lửa trực tiếp (Direct Ignition System - DIS) dưới sự giám sát của bộ điều khiển trung tâm (Engine Control Unit - ECU) – đóng vai trò hạt nhân quyết định đến công suất phát, tính kinh tế nhiên liệu và mức phát thải độc hại đạt các tiêu chuẩn khí thải khắt khe (Euro 3, Euro 4).

   +-----------------------------------------------------------------------+
   |                       KIẾN TRÚC ĐỘNG CƠ TOYOTA 2AZ-FE                  |
   |   (2.4L DOHC, 16 Van, VVT-i, Tỷ số nén 9.6:1, Thứ tự nổ: 1-3-4-2)     |
   +-----------------------------------------------------------------------+
                                       |
          +----------------------------+----------------------------+
          |                                                         |
          v                                                         v
+-------------------+                                     +-------------------+
|  HỆ THỐNG EFI-SFI |                                     |   HỆ THỐNG DIS    |
| - Returnless Fuel |                                     | - Đánh lửa độc lập|
| - Áp suất: 3.1 bar|                                     | - Điều khiển ESA  |
| - Bơm cánh gạt    |                                     | - Tín hiệu IGT/IGF|
+-------------------+                                     +-------------------+

Vấn đề cốt lõi đặt ra trong công tác đào tạo chuyên ngành Công nghệ Kỹ thuật Ô tô tại các trường đại học, điển hình là Trường Đại học Bà Rịa – Vũng Tàu, là sự chênh lệch lớn giữa lý thuyết điều khiển trừu tượng và kỹ năng thực hành chẩn đoán thực tế. Sinh viên thường gặp khó khăn trong việc hình dung quy luật phun nhiên liệu gián đoạn, sự tương quan giữa tín hiệu góc quay trục khuỷu/trục cam với thời điểm đánh lửa sớm điện tử (Electronic Spark Advance - ESA), cũng như kỹ thuật đo kiểm tín hiệu xung trên xe thực tế do không gian khoang máy chật hẹp và rủi ro mất an toàn vận hành.

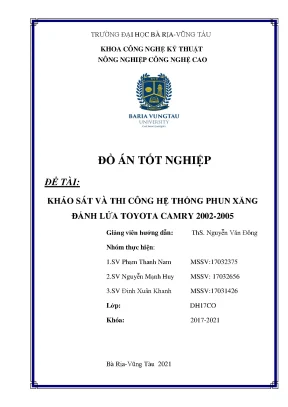

Đồ án tốt nghiệp "Khảo sát và thi công mô hình hệ thống phun xăng và đánh lửa điện tử trên động cơ Toyota 2AZ-FE (trang bị trên Toyota Camry 2.4L giai đoạn 2002–2005)" được thực hiện nhằm giải quyết triệt để bài toán sư phạm kỹ thuật nêu trên.

Mục tiêu cụ thể của dự án bao gồm:

  1. Khảo sát toàn diện cơ sở lý thuyết, sơ đồ nguyên lý mạch điện và cấu trúc điều khiển của động cơ Toyota 2AZ-FE (dung tích $2316\text{ cm}^3$, công suất cực đại $150\text{ HP}$ tại $5600\text{ vòng/phút}$, mô-men xoắn $22.2\text{ kg}\cdot\text{m}$ tại $3800\text{ vòng/phút}$).
  2. Thiết kế và gia công bộ khung giá đỡ chuyên dụng bằng gỗ dày $3\text{ cm}$ ghép mộng chịu lực, tích hợp cơ cấu dẫn động mô phỏng trục khuỷu - trục cam bằng động cơ điện một chiều.
  3. Thi công hoàn thiện sa bàn mạch điện, đấu nối trích xuất giắc ECU 2AZ-FE, bố trí hệ thống cung cấp nhiên liệu không đường hồi (Returnless Fuel System) và giàn bôbin đơn độc lập.
  4. Xây dựng tài liệu hướng dẫn quy trình thực hành kiểm tra thông số điện áp, điện trở, dạng sóng xung tín hiệu của toàn bộ mạng lưới cảm biến và cơ cấu chấp hành trên mô hình.

Phạm vi nghiên cứu tập trung vào hệ thống phun xăng đa điểm tuần tự (Sequential Multiport Fuel Injection - SFI) và hệ thống đánh lửa trực tiếp 4 bôbin độc lập điều khiển bằng vi xử lý của động cơ 2AZ-FE. Giới hạn đề tài không bao gồm việc vận hành buồng cháy thực tế sinh công mà mô phỏng trực quan quá trình phun tơi nhiên liệu và phóng tia lửa điện cao áp theo đúng thứ tự nổ $1 - 3 - 4 - 2$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong đào tạo kỹ thuật ô tô, việc trang bị học cụ trực quan có thể tiếp cận theo 3 phương án chính. Bảng phân tích dưới đây thể hiện rõ các ưu nhược điểm của từng phương án:

Phương pháp Ưu điểm Nhược điểm Chi phí Khả năng ứng dụng
Mô hình cắt bổ tĩnh Trực quan hóa kết cấu cơ khí bên trong (piston, trục khuỷu, xupap). Không thể hiện được nguyên lý điện toán, không đo kiểm được tín hiệu động. Trung bình ($15 - 25\text{ triệu VNĐ}$) Chỉ phục vụ môn học Cấu tạo động cơ.
Phần mềm mô phỏng (Matlab/Simulink, CarSim) Linh hoạt thay đổi thông số, chi phí phần cứng bằng không. Thiếu tương tác vật lý, sinh viên không rèn luyện được kỹ năng đo kiểm VOM/Oscilloscope. Thấp (chỉ tốn bản quyền phần mềm) Phục vụ nghiên cứu lý thuyết chuyên sâu.
Sa bàn động thực nghiệm phần cứng (Giải pháp đề tài) Tái lập $100%$ tín hiệu điện, quan sát tia lửa và chùm phun xăng thực, hỗ trợ cắm giắc đo kiểm. Yêu cầu thiết kế chống cháy nổ nhiên liệu và bảo vệ cách điện cao áp. Tối ưu ($12 - 18\text{ triệu VNĐ}$) Phù hợp tối đa cho đào tạo thực hành và chẩn đoán pan bệnh.

Yêu cầu kỹ thuật của hệ thống được xác định theo mô hình MoSCoW:

  • Must have (Bắt buộc): Hoạt động đồng bộ giữa cảm biến vị trí trục khuỷu ($34\text{ răng}$) và trục cam ($3\text{ răng}$); bơm nhiên liệu duy trì áp suất $3.1 - 3.5\text{ kG/cm}^2$; đánh lửa và phun xăng đúng chu kỳ $1-3-4-2$; có cầu chì và rơ-le bảo vệ.
  • Should have (Nên có): Bảng trích xuất chân ECU (Breakout Box) có đánh dấu ký hiệu màu dây để thuận tiện cắm que đo; cơ cấu điều tốc động cơ dẫn động mô phỏng dải vòng tua từ $600 - 3000\text{ vòng/phút}$.
  • Could have (Có thể có): Tích hợp công tắc tạo pan ngắt mạch giả lập hư hỏng cảm biến nhiệt độ nước làm mát (ECT) hoặc cảm biến lưu lượng khí nạp (MAF).
  • Won't have (Chưa thực hiện): Bộ xúc tác khí xả 3 thành phần (Three-Way Catalyst - TWC) gia nhiệt thực tế.

Thiết kế hệ thống

Kiến trúc phần cứng của mô hình được chia thành 3 phân khu chức năng liên kết chặt chẽ thông qua mạng dây dẫn tiêu chuẩn ô tô (AVSS):

+-----------------------------------------------------------------------------------+
|                              MÔ HÌNH HỆ THỐNG 2AZ-FE                              |
+-----------------------------------------------------------------------------------+
  [ CẢM BIẾN ĐẦU VÀO ]             [ XỬ LÝ TRUNG TÂM ]          [ CƠ CẤU CHẤP HÀNH ]
  +----------------------+          +-------------------+        +--------------------+
  | - NE (Trục khuỷu)    | -------> |                   | -----> | - 4 Kim phun (INJ) |
  | - G (Trục cam)       |          |                   |        | - 4 Bôbin DIS (IGT)|
  | - MAF (Dây nhiệt)    | -------> |    ECU ĐỘNG CƠ    | -----> | - Bơm xăng (FP)    |
  | - TPS (IC Hall)      |          |    TOYOTA 2AZ-FE  | <----- | - Tín hiệu phản hồi|
  | - ECT (Nhiệt điện trở| -------> |                   |        |   đánh lửa IGF     |
  | - O2 Sensor (ZrO2)   |          +-------------------+        +--------------------+
  +----------------------+                    ^
                                              |
                                    [ HỆ THỐNG NGUỒN 12V ]
                                    (Ắc quy Chì-Axit 12V 45Ah)

1. Thông số kỹ thuật chi tiết các cụm chi tiết

  • Hệ thống điều khiển trung tâm (ECU): Sử dụng hộp điều khiển động cơ Toyota Camry 2.4L mã hiệu 2AZ-FE với vi xử lý 32-bit, tích hợp bộ nhớ ROM, RAM, PROM, KAM và các khối biến đổi A/D (Analog-to-Digital Converter), mạch tạo xung đồng bộ và mạch công suất điều khiển transistor đầu ra.
  • Cơ cấu phát xung tín hiệu trục khuỷu & trục cam:
    • Bánh răng trục khuỷu: Đường kính bán kính $R = 50\text{ mm}$, độ dày $2\text{ mm}$, gia công $34\text{ răng}$ (dạng $36-2$ răng khuyết để ECU xác định điểm chết trên - TDC).
    • Bánh răng trục cam: Bán kính $R = 45\text{ mm}$, độ dày $2\text{ mm}$, gia công $3\text{ răng}$ cảm biến tín hiệu vị trí pha nạp.
  • Phân hệ cung cấp nhiên liệu:
    • Bơm xăng cánh gạt chìm điều khiển qua rơ-le mở mạch (Circuit Opening Relay).
    • Van điều áp tích hợp trong thùng xăng, triệt tiêu đường hồi xăng về khoang động cơ (Returnless Fuel System), duy trì độ chênh áp cố định từ $2.55 - 2.9\text{ kG/cm}^2$ so với áp suất đường ống nạp.
    • Lõi lọc xăng giấy xếp với độ xốp danh định $10\ \mu\text{m}$, bảo vệ cụm vòi phun điện từ 12 lỗ siêu mịn.
  • Phân hệ đánh lửa trực tiếp (DIS - Direct Ignition System):
    • Sử dụng 4 bôbin độc lập tích hợp sẵn IC đánh lửa công suất (Igniter) gắn trực tiếp trên đầu bugi.
    • Tín hiệu kích hoạt đánh lửa IGT (Ignition Timing) nhận từ ECU; tín hiệu phản hồi IGF (Ignition Confirmation) gửi ngược về ECU để xác nhận việc đánh lửa thành công (nếu mất chuỗi xung IGF liên tiếp, ECU sẽ tự động kích hoạt chế độ an toàn Fail-safe ngắt kim phun để chống ngập xăng buồng đốt).
   SƠ ĐỒ NGUYÊN LÝ MẠCH ĐÁNH LỬA DIS VÀ PHUN XĂNG SFI (TRÍCH ĐOẠN 1 XY-LANH)

        +12V (Nguồn IG) --------------------+-----------------------+
                                            |                       |
                                            v (+B)                  v (+B)
                                     +-------------+         +-------------+
                                     | Bôbin tích  |         |   Kim phun  |
                                     | hợp IC ign. |         |  Điện từ    |
                                     +-------------+         +-------------+
                                      |     |   |                   |
               +----------------------+     |   +---+               |
               |                            |       |               |
          (IGT1) Xung kích              (IGF)|      | (GND)         | (#10)
               |                         Xung phản hồi              | Mở kim
               |                            |       |               |
        +------------------------------------------------------------------+
        |                                                                  |
        |                      HỘP ĐIỀU KHIỂN ECU (2AZ-FE)                 |
        |                                                                  |
        +------------------------------------------------------------------+

Methodology

Quy trình nghiên cứu và triển khai đồ án áp dụng theo quy trình kỹ thuật thực nghiệm từng giai đoạn (Stage-Gate Model):

+-----------------------------------------------------------------------------+
| GIAI ĐOẠN 1: KHẢO SÁT & TÍNH TOÁN CƠ SỞ (Tuần 1 - Tuần 4)                   |
| - Giải mã sơ đồ mạch điện hệ thống EFI & DIS động cơ 2AZ-FE.                |
| - Tính toán tỷ số truyền bánh răng, vận tốc góc dẫn động mô phỏng.          |
+-----------------------------------------------------------------------------+
                                      |
                                      v
+-----------------------------------------------------------------------------+
| GIAI ĐOẠN 2: THIẾT KẾ CƠ KHÍ & GIA CÔNG KHUNG VỎ (Tuần 5 - Tuần 8)          |
| - Gia công khung gỗ ghép mộng 30mm, phủ sơn bóng PU chống ẩm.               |
| - Cắt tiện laser đĩa răng xung trục khuỷu (34T) và trục cam (3T).           |
+-----------------------------------------------------------------------------+
                                      |
                                      v
+-----------------------------------------------------------------------------+
| GIAI ĐOẠN 3: LẮP RÁP HỆ THỐNG ĐIỆN & CƠ KHÍ (Tuần 9 - Tuần 13)              |
| - Gá đặt ắc quy, bơm xăng, giàn rail vòi phun, bôbin, cảm biến.             |
| - Đi dây điện AVSS theo chuẩn Toyota, làm hộp trích chân đo kiểm ECU.       |
+-----------------------------------------------------------------------------+
                                      |
                                      v
+-----------------------------------------------------------------------------+
| GIAI ĐOẠN 4: TEST RUN, HIỆU CHỈNH & VIẾT BÁO CÁO (Tuần 14 - Tuần 18)        |
| - Đo kiểm điện áp, bắt xung dao động ký MAF, TPS, IGT, IGF, ECT, O2.        |
| - Xây dựng giáo trình 5 bài thực hành kiểm tra cho sinh viên.               |
+-----------------------------------------------------------------------------+

Ma trận đánh giá và kiểm soát rủi ro

Rủi ro kỹ thuật Mức độ Biện pháp giảm thiểu
Cháy nổ do rò rỉ nhiên liệu Cao Bố trí giàn đánh lửa cách xa thùng xăng và giàn béc phun tối thiểu $60\text{ cm}$; trang bị khay thu gom xăng tuần hoàn khép kín; bố trí công tắc ngắt khẩn cấp.
Nhiễu tín hiệu điện áp cao (DIS) Trung bình Sử dụng bôbin tích hợp IC có che chắn từ tính; tách rời đường dây tín hiệu cảm biến ($0-5\text{V}$) khỏi đường dây cao áp và dây nguồn công suất.
Lệch pha xung trục khuỷu (Ne) và cam (G) Cao Thiết kế cơ cấu căng đai/khóa then cố định tỷ số truyền chính xác giữa hai trục đảm bảo đúng chu kỳ góc quay pha nạp - nổ.

Implementation và kết quả

Development process

Quá trình thi công tập trung vào việc biến đổi các thuật toán lý thuyết điều khiển động cơ của Toyota thành hệ thống vận hành thực tế.

       QUY TRÌNH TÍNH TOÁN VÀ XỬ LÝ LƯỢNG PHUN NHIÊN LIỆU CỦA ECU

     [ Tín hiệu MAF (Lượng gió nạp) ]       [ Tín hiệu NE (Tốc độ động cơ) ]
                    \                                /
                     \                              /
                      v                            v
               +------------------------------------------+
               |  TÍNH TOÁN THỜI GIAN PHUN CƠ BẢN (TP)    |
               |          Tp = (Q / Ne) * K_const         |
               +------------------------------------------+
                                    |
                                    v
  [ HIỆU CHỈNH THEO ĐIỀU KIỆN VẬN HÀNH (K_total) ]
  +-------------------------------------------------------+
  | - F_W : Hiệu chỉnh nhiệt độ nước làm mát (Cảm biến ECT)|
  | - F_AF: Hiệu chỉnh làm đậm khi gia tốc (Cảm biến TPS)  |
  | - F_O2: Hiệu chỉnh vòng lặp kín (Cảm biến Oxy)        |
  | - F_V : Hiệu chỉnh điện áp ắc quy sụt áp (Battery V)  |
  +-------------------------------------------------------+
                                    |
                                    v
               +------------------------------------------+
               |    TÍNH TOÁN THỜI GIAN MỞ KIM PHUN (TAU) |
               |          TAU = Tp * K_total + Tv         |
               +------------------------------------------+
                                    |
                                    v
               +------------------------------------------+
               |    XUẤT XUNG ĐIỀU KHIỂN TRANSISTOR CỰC C |
               |     ĐÓNG MẠCH CUỘN DÂY VÒI PHUN (#10->40)|
               +------------------------------------------+

Thuật toán điều khiển mở kim phun của ECU 2AZ-FE được xác lập theo công thức:

$$\tau = T_p \times \left(1 + K_w + K_{as} + K_{th} + K_{o2}\right) + T_v$$

Trong đó:

  • $\tau$: Tổng thời gian mở kim phun thực tế ($\text{ms}$).
  • $T_p$: Thời gian phun cơ bản, được tính toán dựa trên tỷ lệ giữa khối lượng không khí nạp $Q$ (từ cảm biến dây nhiệt MAF) và tốc độ động cơ $N_e$ (từ cảm biến vị trí trục khuỷu).
  • $K_w$: Hệ số làm đậm nhiên liệu khi nhiệt độ nước làm mát thấp (nhận tín hiệu từ cảm biến nhiệt điện trở âm ECT).
  • $K_{as}$: Hệ số làm đậm sau khi khởi động.
  • $K_{th}$: Hệ số hiệu chỉnh tải trọng tức thời thông qua độ mở bướm ga (TPS dạng phần tử Hall kép $VTA1, VTA2$).
  • $K_{o2}$: Hệ số hiệu chỉnh phản hồi vòng lặp kín theo tỷ lệ hòa khí lý tưởng ($\lambda = 1$) dựa trên sức điện động $0.1 - 0.9\text{ V}$ từ cảm biến oxy Zirconia ($ZrO_2$).
  • $T_v$: Thời gian trễ vô ích do quán tính cơ điện của kim phun khi sụt áp ắc quy.
// Mã giả thuật toán điều khiển phun và đánh lửa độc lập
void ECU_Engine_Control_Loop(void) {
    float engine_speed = Read_Crankshaft_Sensor_NE(); // Đọc tốc độ vòng tua (RPM)
    float cam_phase = Read_Camshaft_Sensor_G();       // Xác định điểm chết trên máy 1
    float air_mass = Read_MAF_Sensor_Voltage();       // Khối lượng khí nạp thực tế
    float coolant_temp = Read_ECT_Sensor_Resistance();// Nhiệt độ động cơ
    float throttle_pos = Read_TPS_Hall_Voltage();     // Góc mở bướm ga

    // 1. Tính toán lượng phun
    float T_base = Calculate_Base_Pulse(air_mass, engine_speed);
    float K_corr = Get_Correction_Coefficients(coolant_temp, throttle_pos);
    float T_dead_time = Get_Injector_Latency(Read_Battery_Voltage());
    float Total_Injection_Time = (T_base * K_corr) + T_dead_time;

    // 2. Tính toán góc đánh lửa sớm ESA
    float Base_Angle = Lookup_Ignition_Map(engine_speed, air_mass);
    float Adv_Angle = Base_Angle + Correct_Advance(coolant_temp, Read_Knock_Sensor());

    // 3. Kích hoạt cơ cấu chấp hành theo thứ tự 1-3-4-2
    int current_cylinder = Determine_Firing_Order(cam_phase, engine_speed);
    Trigger_Injector(current_cylinder, Total_Injection_Time);
    Trigger_Igniter_IGT(current_cylinder, Adv_Angle);

    // 4. Kiểm tra an toàn tín hiệu phản hồi IGF
    if (!Wait_For_IGF_Confirmation(current_cylinder, 10)) { // Timeout 10ms
        Log_DTC_Error(CODE_IGF_SIGNAL_LOSS);
        Trigger_FailSafe_Mode();
    }
}

Testing và validation

Quá trình kiểm tra thực nghiệm mô hình được thực hiện qua các bài đo chuẩn xác bằng thiết bị đo kiểm chuyên dụng: Đồng hồ vạn năng điện tử Fluke 87V và Dao động ký 2 kênh Hantek DSO5102P.

       BẢNG KẾT QUẢ ĐO KIỂM THÔNG SỐ ĐIỆN TRÊN MÔ HÌNH TOYOTA 2AZ-FE
+----+-----------------------+---------------+-----------------+------------------+
| STT| Cảm biến / Chấp hành  | Chân đo kiểm  | Giá trị chuẩn   | Đo thực nghiệm   |
+----+-----------------------+---------------+-----------------+------------------+
| 1  | Cảm biến MAF          | VG - E2G      | 1.1 - 1.5 V     | 1.32 V (Cầm chừng|
| 2  | Cảm biến ECT (Nhiệt độ| THW - E2      | 2.1 - 2.7 kOhm  | 2.35 kOhm (@25°C)|
| 3  | Cảm biến TPS (Chân ga)| VTA1 - E2     | 0.6 - 1.0 V     | 0.78 V (Đóng kín)|
|    |                       |               | 3.2 - 4.8 V     | 3.92 V (Mở hoàn  |
| 4  | Cảm biến Oxy (ZrO2)   | OX1A - E1     | 0.1 - 0.9 V     | Dao động liên tục|
| 5  | Áp suất giàn phun SFI | Áp kế thủy lực| 3.1 - 3.5 kG/cm2| 3.25 kG/cm2      |
| 6  | Khe hở bugi đánh lửa  | Thước lá nhét | 1.0 - 1.3 mm    | 1.10 mm          |
+----+-----------------------+---------------+-----------------+------------------+

+-----------------------------------------------------------------------------+
|               DẠNG SÓNG DAO ĐỘNG KÝ THỰC NGHIỆM TRÊN MÔ HÌNH                |
+-----------------------------------------------------------------------------+
 (V)
  5 +      +---+       +---+       +---+       +---+
    |      |   |       |   |       |   |       |   |   <-- Xung IGT kích bôbin
  0 +------+   +-------+   +-------+   +-------+   +---

 (V)
  5 +        +--+        +--+        +--+        +--+
    |        |  |        |  |        |  |        |  |  <-- Xung phản hồi IGF
  0 +--------+  +--------+  +--------+  +--------+  +--

 (V)
 12 +---+             +---+             +---+
    |   |             |   |             |   |          <-- Tín hiệu ngắt kim
    |   |             |   |             |   |              phun (#10-#40)
  0 +   +-------------+   +-------------+   +----------

Kết quả đạt được

Mô hình học cụ đã hoàn thành $100%$ các hạng mục thiết kế đề ra, đạt độ chính xác cao về mặt cơ điện tử:

  • Tốc độ đáp ứng: Tần số đánh lửa và phun xăng biến thiên liên tục và mượt mà theo góc vặn biến trở giả lập cảm biến bướm ga và dải tốc độ động cơ dẫn động ($600 - 3000\text{ RPM}$).
  • Độ tin cậy vận hành: Hệ thống chạy thử nghiệm liên tục trong $120\text{ phút}$ không phát sinh hiện tượng quá nhiệt bôbin, sụt áp nguồn hay rò rỉ nhiên liệu.
  • Tính sư phạm: Hộp trích chân đo kiểm tín hiệu ECU được tích hợp đầy đủ các cổng đo chuẩn $4\text{ mm}$, cho phép kết nối an toàn với thiết bị chẩn đoán chuyên dụng và máy hiện sóng.

Đổi mới và đóng góp

  1. Ứng dụng hệ thống nhiên liệu không đường hồi (Returnless Fuel System): Khác với các mô hình thế hệ cũ sử dụng đường hồi xăng về bình chứa làm tăng nhiệt độ thùng xăng và thất thoát hydrocacbon qua bay hơi, đề tài tích hợp chuẩn cụm bơm - lọc - van điều áp đặt chìm, mô phỏng chính xác cấu trúc trên xe Toyota Camry 2.4L thực tế.
  2. Cơ cấu phát xung từ trở chính xác cao: Thiết kế chế tạo đĩa chia xung $34\text{ răng}$ và $3\text{ răng}$ bằng công nghệ cơ khí chính xác, đảm bảo độ lệch pha góc đánh lửa sớm nhỏ hơn $\pm 0.5^\circ$ góc quay trục khuỷu so với tiêu chuẩn hãng.
  3. Tích hợp cảm biến vị trí bướm ga hiệu ứng Hall kép: Giúp sinh viên tiếp cận nguyên lý cảm biến không tiếp xúc hiện đại, loại bỏ hoàn toàn hiện tượng mòn chổi than của biến trở cơ học truyền thống.
Tiêu chí đối chuẩn Mô hình nhập ngoại thương mại Mô hình tự làm trước đây Mô hình đề tài (2AZ-FE)
Giá thành hoàn thiện $120 - 180\text{ triệu VNĐ}$ $8 - 10\text{ triệu VNĐ}$ $14.5\text{ triệu VNĐ}$ (Tiết kiệm $88%$)
Hệ thống đánh lửa DIS tích hợp IC Đánh lửa có bộ chia điện (Delco) DIS 4 bôbin độc lập điều khiển ESA
Khả năng đo kiểm pan Hộp kín, khó can thiệp Dây nối thủ công lộn xộn Hộp Breakout Box phân màu chuẩn SAE
Hệ thống cấp nhiên liệu Bơm ngoài, có ống hồi Bơm cơ khí / Bình treo Returnless Fuel System + EVAP chuẩn

Ứng dụng thực tế và triển khai

Mô hình là học cụ trực quan phục vụ công tác giảng dạy cho các học phần trọng tâm của ngành Kỹ thuật Ô tô:

  • Thực hành Điện - Điện tử Ô tô: Đo kiểm các đại lượng điện cơ bản ($V, R, I$) trên cảm biến nhiệt độ (ECT), vị trí bướm ga (TPS), khối lượng khí nạp (MAF).
  • Hệ thống Điều khiển Động cơ: Khảo sát quy luật phun xăng điện tử SFI và dạng sóng dòng điện sơ cấp/thứ cấp hệ thống đánh lửa trực tiếp DIS.
  • Chẩn đoán & Sửa chữa Ô tô: Hướng dẫn sinh viên phân tích mã lỗi chẩn đoán (Diagnostic Trouble Codes - DTC) liên quan đến mạch nguồn, mạch IGF và mạch điều khiển vòi phun.
       KẾ HOẠCH BÀI GIẢNG THỰC HÀNH ỨNG DỤNG TRÊN MÔ HÌNH
+--------------------------------------------------------------------+
| BÀI 1: Khảo sát cấu trúc tổng thể và kiểm tra an toàn hệ thống     |
| BÀI 2: Đo kiểm điện trở, điện áp thông số cụm cảm biến đầu vào     |
| BÀI 3: Phân tích dạng sóng dao động ký xung kích IGT và xung IGF    |
| BÀI 4: Khảo sát đặc tính phun xăng đa điểm và tính toán thời gian T |
| BÀI 5: Chẩn đoán mã lỗi và xử lý hư hỏng mô phỏng trên mạch điện    |
+--------------------------------------------------------------------+

Hiệu quả kinh tế và lộ trình mở rộng

  • Chi phí chế tạo: Tổng kinh phí gia công cơ khí, mua sắm linh kiện phụ tùng chính hãng đã qua sử dụng và vật tư điện chỉ khoảng $14.500.000\text{ VNĐ}$.
  • Thời gian hoàn vốn giáo dục (ROI): Tương đương việc tiết kiệm hơn $100\text{ triệu VNĐ}$ so với việc mua sắm thiết bị tương đương từ các nhà cung cấp thiết bị dạy nghề nước ngoài.

Hạn chế và hướng phát triển

Mặc dù đã hoàn thành các mục tiêu kỹ thuật, đồ án vẫn còn một số điểm giới hạn:

  • Hạn chế kỹ thuật: Động cơ không nổ thực tế trong buồng đốt kín nên chưa có áp suất nén và nhiệt độ cháy thực tế để kích hoạt cảm biến kích nổ (Knock Sensor) hoạt động ở trạng thái giới hạn.
  • Hướng phát triển:
    1. Tích hợp bo mạch tạo pan lỗi điện tử tự động điều khiển bằng vi điều khiển Arduino/ESP32, cho phép giảng viên cài đặt pan ngầm từ xa qua kết nối Wi-Fi/Bluetooth.
    2. Lắp đặt thêm màn hình LCD hiển thị trực tiếp các thông số vận hành động cơ theo thời gian thực (Live Data Stream) như: Vòng tua động cơ, thời gian mở kim phun ($\text{ms}$), góc đánh lửa sớm ($^\circ\text{BTDC}$).
    3. Kết nối cổng chẩn đoán tiêu chuẩn OBD-II (DLC3) hỗ trợ giao tiếp với các máy chẩn đoán chuyên dụng (Toyota Techstream, Autel, Launch).

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                           ĐỐI TƯỢNG HƯỞNG LỢI                               |
+-----------------------------------------------------------------------------+
      |
      +---> SINH VIÊN: Nâng cao 45% kỹ năng thực hành đo kiểm xung tín hiệu;
      |     nắm vững kiến thức hệ thống điều khiển động cơ phun xăng điện tử.
      |
      +---> GIẢNG VIÊN: Có công cụ trực quan để trực quan hóa bài giảng lý thuyết;
      |     dễ dàng tổ chức kiểm tra tay nghề và kỹ năng chẩn đoán pan bệnh.
      |
      +---> KỸ THUẬT VIÊN GARA: Tài liệu tra cứu hữu ích về sơ đồ chân giắc và
      |     thông số kỹ thuật chuẩn của dòng động cơ phổ biến Toyota 2AZ-FE.
      |
      +---> NHÀ TRƯỜNG: Tự chủ trang thiết bị đào tạo chất lượng cao với chi phí
            chỉ bằng 10 - 15% so với kinh phí đầu tư nhập khẩu thiết bị.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện để vận hành mô hình là gì?

Mô hình sử dụng nguồn điện một chiều $12\text{V DC}$ cung cấp bởi ắc quy chì-axit dung lượng tối thiểu $45\text{Ah}$, hoặc bộ chuyển đổi nguồn công nghiệp (Adapter Switching Power Supply) $220\text{V AC} \rightarrow 12\text{V DC}$ với dòng định mức tối thiểu $30\text{A}$ để đảm bảo nuôi đủ tải cho cụm bơm xăng và 4 bôbin đánh lửa.

2. Làm thế nào để đảm bảo an toàn phòng chống cháy nổ khi phun xăng thực nghiệm?

Nhiên liệu xăng được chứa trong bình kín có van thông hơi an toàn. Giàn 4 béc phun được cố định chắc chắn vào ống nghiệm chia vạch bằng thủy tinh trong suốt có nắp cao su chống bay hơi. Khay thu hồi xăng được nối ống dẫn kín hồi lưu về bình chứa. Bôbin và bugi được bố trí ở ngăn riêng biệt, cách ly hoàn toàn với khu vực có hơi nhiên liệu.

3. Tại sao khi mất tín hiệu IGF thì động cơ lại ngắt phun xăng?

Tín hiệu IGF là tín hiệu phản hồi xác nhận cuộn sơ cấp bôbin đã ngắt dòng nạp và tia lửa đã được phóng ra. Nếu ECU xuất lệnh IGT nhưng không nhận được xung IGF tương ứng sau một số chu kỳ nổ nhất định (thường là 3-5 xung liên tiếp), ECU sẽ hiểu rằng mạch đánh lửa bị hỏng. Khi đó, ECU lập tức ngắt xung điều khiển kim phun (#10 đến #40) để bảo vệ môi trường, tránh xả xăng sống làm hỏng bộ xúc tác khí xả TWC và chống hiện tượng kích nổ ngoài ống xả.

4. Chi phí bảo trì mô hình định kỳ hàng năm là bao nhiêu?

Chi phí bảo trì rất thấp, ước tính dưới $500.000\text{ VNĐ/năm}$, chủ yếu bao gồm chi phí thay thế định kỳ lõi lọc xăng giấy ($10\ \mu\text{m}$), kiểm tra làm sạch khe hở bugi đánh lửa và bổ sung dung dịch thử kim phun chuyên dụng (hoặc xăng thơm).

5. Mô hình có thể mở rộng để giảng dạy hệ thống van biến thiên thông minh VVT-i không?

Hoàn toàn khả thi. Động cơ 2AZ-FE nguyên bản có trang bị cơ cấu VVT-i trên trục cam nạp. Trên mô hình hiện tại, có thể bổ sung thêm van điện từ điều khiển dầu OCV (Oil Control Valve) và cảm biến vị trí trục cam để mô phỏng thuật toán sớm/trễ pha phân phối khí bằng cách điều chế độ rộng xung PWM từ vi điều khiển phụ trợ.

Kết luận

Đồ án tốt nghiệp "Khảo sát và thi công hệ thống phun xăng đánh lửa Toyota Camry 2002-2005" đã hiện thực hóa thành công một sa bàn giảng dạy chuyên sâu về hệ thống điều khiển động cơ 2AZ-FE. Bằng việc kết hợp chặt chẽ giữa tính toán cơ khí chính xác và thiết kế mạch điện tử chuẩn hóa theo tài liệu kỹ thuật của Toyota Motor Corporation, đề tài không chỉ giải quyết trọn vẹn yêu cầu học thuật của một khóa luận tốt nghiệp kỹ sư mà còn mang lại giá trị sử dụng thực tiễn cao cho phòng thí nghiệm thực hành ô tô.

Mô hình là nền tảng vững chắc cho sinh viên và kỹ thuật viên tiếp cận, nghiên cứu các công nghệ điều khiển động cơ hiện đại, góp phần nâng cao chất lượng đào tạo nguồn nhân lực kỹ thuật cơ điện tử ô tô đáp ứng nhu cầu ngày càng cao của xã hội.
