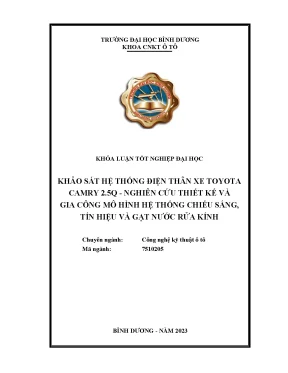

Khảo Sát Và Thiết Kế Hệ Thống Điện Thân Xe Toyota Camry 2.5Q: Chiếu Sáng, Tín Hiệu Và Gạt Nước

• Tác giả: Võ Thanh Duy
• Người hướng dẫn: Thạc sĩ Đỗ Ngọc Khuê
• Trường học: Trường Đại học Bình Dương
• Chuyên ngành: Công nghệ kỹ thuật ô tô
• Đề tài: Khảo sát và thiết kế hệ thống điện thân xe Toyota Camry 2.5Q: Chiếu sáng, tín hiệu và gạt nước
• Loại tài liệu: Khóa luận tốt nghiệp đại học
• Năm xuất bản: 2023
• Địa điểm: Bình Dương

Mục lục chi tiết

• PHIẾU GIAO ĐỀ TÀI KHÓA LUẬN TỐT NGHIỆP
• DANH MỤC CÁC KÝ HIỆU, CHỮ VIẾT TẮT
• DANH MỤC CÁC HÌNH ẢNH
• DANH MỤC CÁC BẢNG BIỂU
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ XE TOYOTA CAMRY 2.5Q
• 1.1. Giới thiệu chung
• 1.2. Thông số kỹ thuật
• 1.3. Động cơ và các hệ thống phụ thuộc
• 1.4. Hệ thống khởi động động cơ
• 1.5. Cơ cấu phối khí VVT – I
• 1.6. Hệ thống nhiên liệu
• 1.7. Hệ thống đánh lửa
• 1.8. Hệ thống làm mát động cơ
• 1.9. Hệ thống bôi trơn
• 1.10. Các hệ thống khác của xe
• 1.11. Hệ thống dẫn động
• 1.12. Hệ thống phanh
• 1.13. Hệ thống treo
• 1.14. Kết luận chương 1
• 2. CHƯƠNG 2: KHẢO SÁT HỆ THỐNG ĐIỆN XE TOYOTA CAMRY
• 2.1. Tổng quan về hệ thống điện xe Toyota Camry
• 2.2. Hệ thống cung cấp điện trên xe
• 2.3. Hệ thống rơ le và cầu chì
• 2.4. Hệ thống dây dẫn điện
• 2.5. Hệ thống thông tin trên xe
• 2.6. Hệ thống thông tin MPX
• 2.7. Hệ thống kiểm tra theo dõi
• 2.8. Hệ thống chiếu sáng, tín hiệu
• 2.8.1. Hệ thống chiếu sáng
• 2.8.2. Hệ thống tín hiệu
• 2.9. Các hệ thống tiện nghi trên xe Toyota Camry
• 2.9.1. Hệ thống điều hòa không khí
• 2.9.2. Hệ thống khóa cửa và nâng hạ kính bằng điện
• 2.9.3. Hệ thống rửa kính, gạt mưa
• 2.10. Tính toán và kiểm nghiệm hệ thống điện trên xe Toyota Camry
• 2.10.1. Tính toán và kiểm nghiệm máy phát điện
• 2.10.2. Tính toán kiểm nghiệm ắc quy
• 2.11. Kết luận chương 2
• 3. CHƯƠNG 3: KIỂM TRA, BẢO DƯỠNG HỆ THỐNG ĐIỆN THÂN XE TOYOTA CAMRY
• 3.1. Hệ thống cung cấp điện
• 3.1.1. Kiểm tra bảo dưỡng ắc quy
• 3.1.2. Kiểm tra bảo dưỡng máy phát điện
• 3.2. Hệ thống chiếu sáng - tín hiệu
• 3.2.1. Các hiện tượng thường gặp trong hệ thống chiếu sáng
• 3.2.2. Bảo quản và bảo dưỡng hệ thống chiếu sáng
• 3.3. Các hệ thống tiện nghi trên xe Toyota Camry
• 3.3.1. Kiểm tra hệ thống điều hòa
• 3.3.2. Quy trình bảo dưỡng hệ thống điều hòa
• 3.4. Hệ thống rửa kính và gạt mưa
• 3.5. Kết luận chương 3
• 4. CHƯƠNG 4: NGHIÊN CỨU, THIẾT KẾ, XÂY DỰNG MÔ HÌNH HỆ THỐNG CHIẾU SÁNG, TÍN HIỆU VÀ GẠT NƯỚC RỬA KÍNH Ô TÔ
• 4.1. Thực hiện xây dựng mô hình
• 4.2. Thiết kế khung
• 4.3. Trang thiết bị cần mua sắm
• 4.4. Xác định vị trí lắp đặt trên bảng
• 4.5. Thực hiện lắp đặt lên bảng
• 4.6. Thực hiện đấu dây test thử
• 4.7. Xây dựng các bài tập thực hành
• 4.8. Hệ thống chiếu sáng, tín hiệu
• 4.9. Hệ thống gạt nước, rửa kính
• 4.10. Kết luận chương 4
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về xe Toyota Camry 2

Chương này cung cấp cái nhìn tổng quan về Toyota Camry 2.5Q, một dòng xe sedan hạng trung được ưa chuộng tại Việt Nam. Xe được thiết kế với phong cách sang trọng, hiện đại, phù hợp với doanh nhân và người dùng cao cấp. Toyota Camry 2.5Q sở hữu động cơ I-4 2.5L Dual VVT-i, công suất 178 mã lực, và hộp số tự động 6 cấp. Xe cũng được trang bị nhiều hệ thống tiện ích như khởi động thông minh, điều hòa không khí, và hệ thống thông tin giải trí đa phương tiện.

1.1. Giới thiệu chung

Toyota Camry 2.5Q được thiết kế với ngoại thất thể thao và nội thất sang trọng. Xe có không gian rộng rãi, đặc biệt là hàng ghế sau, phù hợp với người dùng có chiều cao trên 1,8m. Bảng điều khiển trung tâm được bố trí hợp lý, tích hợp các nút chức năng đối xứng và màn hình hiển thị thông số kỹ thuật.

1.2. Thông số kỹ thuật

Xe có kích thước tổng thể 4825 x 1825 x 1470 mm, chiều dài cơ sở 2775 mm. Động cơ 2.5L Dual VVT-i đạt công suất cực đại 178 mã lực tại 6000 vòng/phút và mô-men xoắn cực đại 231 Nm tại 4100 vòng/phút. Xe sử dụng hệ thống truyền động cầu trước và hộp số tự động 6 cấp.

II. Khảo sát hệ thống điện xe Toyota Camry 2

Chương này tập trung vào việc khảo sát hệ thống điện trên Toyota Camry 2.5Q, bao gồm hệ thống cung cấp điện, hệ thống rơ le và cầu chì, hệ thống dây dẫn điện, và hệ thống thông tin MPX. Đặc biệt, hệ thống chiếu sáng, tín hiệu, và gạt nước được phân tích chi tiết, giúp hiểu rõ nguyên lý hoạt động và cách thức bảo dưỡng.

2.1. Hệ thống chiếu sáng và tín hiệu

Hệ thống chiếu sáng bao gồm đèn pha, đèn cốt, đèn xi-nhan, và đèn hậu. Hệ thống tín hiệu được tích hợp với hệ thống thông tin MPX, giúp tăng tính an toàn khi lái xe. Các sơ đồ mạch điện chi tiết được trình bày để hỗ trợ việc kiểm tra và sửa chữa.

2.2. Hệ thống gạt nước và rửa kính

Hệ thống gạt nước và rửa kính được thiết kế để đảm bảo tầm nhìn rõ ràng trong điều kiện thời tiết xấu. Mô tơ gạt nước và công tắc điều khiển được phân tích kỹ lưỡng, cùng với các sơ đồ mạch điện liên quan.

III. Kiểm tra và bảo dưỡng hệ thống điện thân xe

Chương này đề cập đến các phương pháp kiểm tra và bảo dưỡng hệ thống điện trên Toyota Camry 2.5Q. Các bước kiểm tra ắc quy, máy phát điện, và hệ thống chiếu sáng được trình bày chi tiết. Quy trình bảo dưỡng hệ thống điều hòa và hệ thống rửa kính cũng được hướng dẫn cụ thể.

3.1. Kiểm tra hệ thống cung cấp điện

Quy trình kiểm tra ắc quy và máy phát điện được thực hiện để đảm bảo hệ thống cung cấp điện hoạt động ổn định. Các bước kiểm tra điện áp và làm sạch cọc bình được hướng dẫn chi tiết.

3.2. Bảo dưỡng hệ thống chiếu sáng và tín hiệu

Các hiện tượng thường gặp trong hệ thống chiếu sáng như đèn không sáng hoặc nhấp nháy được phân tích. Quy trình bảo dưỡng và thay thế các linh kiện hỏng hóc được trình bày cụ thể.

IV. Nghiên cứu thiết kế và xây dựng mô hình hệ thống chiếu sáng tín hiệu và gạt nước

Chương này trình bày quá trình nghiên cứu, thiết kế và xây dựng mô hình hệ thống chiếu sáng, tín hiệu và gạt nước rửa kính trên ô tô. Mô hình được thiết kế để phục vụ mục đích giảng dạy và thực hành, giúp sinh viên hiểu rõ nguyên lý hoạt động của các hệ thống này.

4.1. Thiết kế và lắp đặt mô hình

Quy trình thiết kế khung, lắp đặt các thiết bị, và đấu dây điện được thực hiện chi tiết. Các sơ đồ mạch điện được sử dụng để minh họa quá trình lắp đặt và kiểm tra hệ thống.

4.2. Xây dựng bài tập thực hành

Các bài tập thực hành được thiết kế để giúp sinh viên áp dụng kiến thức lý thuyết vào thực tế. Các bài tập bao gồm kiểm tra hệ thống chiếu sáng, tín hiệu, và gạt nước rửa kính.
