Giới thiệu dự án

Sự bùng nổ của ngành giao thông vận tải hiện đại gắn liền với yêu cầu cấp thiết về giảm phát thải khí nhà kính và giải quyết khủng hoảng nhiên liệu hóa thạch. Theo thống kê từ Cơ quan Năng lượng Quốc tế (IEA), lĩnh vực giao thông vận tải tiêu thụ hơn 60% lượng dầu mỏ toàn cầu và tạo ra khoảng 24% tổng lượng phát thải $CO_2$ trực tiếp từ quá trình đốt cháy nhiên liệu. Trước sức ép của các quy chuẩn môi trường khắt khe (như chuẩn khí thải Euro 6, EPA Tier 3) cùng sự leo thang của giá nhiên liệu, xu hướng điện khí hóa phương tiện—bao gồm xe thuần điện (Electric Vehicles - EV), xe điện lai (Hybrid Electric Vehicles - HEV), xe điện lai sạc ngoài (Plug-in Hybrid Electric Vehicles - PHEV) và xe điện dùng pin nhiên liệu (Fuel Cell Electric Vehicles - FCEV)—đã trở thành lộ trình tất yếu của ngành công nghiệp ô tô.

+-----------------------------------------------------------------------------+
|                           HỆ THỐNG TRUYỀN ĐỘNG EV/HEV                       |
|                                                                             |
|  [Nguồn AC / Lưới điện] ---> [Bộ Chỉnh Lưu AC-DC / PFC]                     |
|                                      |                                      |
|                                      v                                      |
|  [Bộ Pin Cao Áp Li-ion] <---> [Bộ Băm Xung DC-DC 2 Chiều] <---> [Bus DC]    |
|                                                                    |        |
|                                                                    v        |
|  [Động cơ Kéo PMSM/IM]  <--- [Bộ Nghịch Lưu DC-AC (SPWM/SVPWM)] <--+        |
|           |                                                                 |
|           +-----> [Hãm Tái Sinh (Regenerative Braking)] (Thu hồi năng lượng)|
+-----------------------------------------------------------------------------+

Trọng tâm của hệ thống truyền động và điều khiển xe điện chính là các bộ biến đổi điện tử công suất tĩnh (Static Power Converters). Khác với các máy điện truyền thống biến đổi điện từ trường có tiếp điểm cơ khí dễ mài mòn và sinh hồ quang điện, các bộ biến đổi bán dẫn công suất đóng vai trò như những van khóa điện tử chuyển mạch tốc độ cao, điều khiển dòng năng lượng với hiệu suất vượt trội.

Vấn đề kỹ thuật trọng tâm (Problem Statement)

Mặc dù công nghệ bán dẫn đã có những bước tiến dài, việc ứng dụng các bộ biến đổi công suất trên phương tiện giao thông đối mặt với các thách thức kỹ thuật cốt lõi:

  • Tổn hao đóng cắt và hiệu suất chuyển đổi: Yêu cầu vận hành ở mật độ công suất lớn trong không gian lắp đặt hạn chế đòi hỏi hiệu suất biến đổi phải đạt trên 95% để giảm tải cho hệ thống giải nhiệt.
  • Hiện tượng sóng hài bậc cao (Total Harmonic Distortion - THD): Các quá trình đóng cắt phi tuyến của van bán dẫn sinh ra sóng hài và xung nhiễu điện từ (EMI/EMC), gây phát nóng động cơ, sụt áp nguồn và gây nhiễu các mạch vi điều khiển trên xe.
  • Điều khiển dòng năng lượng hai chiều linh hoạt: Đòi hỏi mạch công suất và thuật toán điều khiển phải đáp ứng trơn tru quá trình chuyển trạng thái giữa chế độ phát lực đẩy (motoring) và chế độ hãm tái sinh năng lượng (regenerative braking).
  • Chuẩn hóa hạ tầng sạc tích hợp: Xử lý bài toán sạc pin hai giai đoạn (PFC AC-DC kết hợp DC-DC cách ly galvanic) tương thích với lưới điện xoay chiều dân dụng và các trạm sạc một chiều công suất cao theo tiêu chuẩn quốc tế.

Mục tiêu nghiên cứu của đồ án

  1. Khảo cứu và mô hình hóa toán học các cấu trúc biến đổi công suất cơ bản: Bộ chỉnh lưu (AC-DC), bộ nghịch lưu áp/dòng (DC-AC), bộ băm xung điện áp (DC-DC) và bộ điều áp xoay chiều (AC-AC).
  2. Thiết kế và phân tích hệ thống biến đổi cho xe điện lai (HEV/PHEV): Nghiên cứu chi tiết cấu trúc truyền động nối tiếp, song song, hệ thống máy phát - khởi động tích hợp (Integrated Starter Generator - ISG) và khối điều hòa công suất (Power Conditioning Unit - PCU) cho pin nhiên liệu màng trao đổi proton (PEMFC).
  3. Xây dựng giải pháp điều chế và chuyển mạch tối ưu: Ứng dụng kỹ thuật điều chế độ rộng xung (PWM/SPWM) trên nền tảng khóa bán dẫn công suất cao (IGBT, MOSFET) nhằm cực tiểu hóa tổn hao và triệt tiêu sóng hài.
  4. Đánh giá quy chuẩn kỹ thuật và an toàn hạ tầng sạc: Phân tích các tiêu chuẩn cấp nguồn sạc AC/DC theo chuẩn SAE EV (Level 1, Level 2, Level 3) và các quy định an toàn quốc tế (ISO 26262, IEC 61851, UL 2202).

Phương pháp tiếp cận và kết quả kỳ vọng

Đề tài áp dụng phương pháp phân tích giải tích miền thời gian và miền tần số (biến đổi Laplace, chuỗi Fourier) kết hợp mô phỏng kiểm chứng trên phần mềm chuyên dụng. Kết quả kỳ vọng là một bức tranh toàn diện về kiến trúc phần cứng, nguyên lý chuyển mạch và chiến lược điều khiển các khối công suất, giúp tối ưu hóa hiệu suất truyền động đạt $\ge 96.5%$, kiểm soát độ méo sóng hài dòng điện ngõ ra $\text{THD} \le 3.5%$, và rút ngắn thời gian đáp ứng quá độ xuống dưới $10\text{ ms}$.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tập trung vào cấu trúc mạch lực, nguyên lý đóng cắt van bán dẫn, phương pháp điều chế xung và tích hợp hệ thống điện động lực trên ô tô điện lai/thuần điện.
  • Giới hạn: Đồ án tập trung nghiên cứu sâu về mặt lý thuyết mô hình, tính toán thông số mạch lực và giải thuật điều khiển; không trực tiếp gia công chế tạo mẫu thử nghiệm phần cứng quy mô công nghiệp (prototyping) do giới hạn về trang thiết bị phòng thí nghiệm.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong lịch sử truyền động điện và điều khiển công nghiệp, nhiều giải pháp điều khiển điện áp và dòng điện đã được ứng dụng. Bảng dưới đây so sánh các giải pháp biến đổi truyền thống với công nghệ biến đổi tĩnh bán dẫn hiện đại:

Tiêu chí kỹ thuật Máy điện quay truyền thống (Ward-Leonard) Bộ biến đổi Tiristor kinh điển Bộ biến đổi bán dẫn cao tần (IGBT/MOSFET)
Hiệu suất năng lượng ($\eta$) $70% - 82%$ (Tổn thất cơ khí & từ) $85% - 91%$ (Tổn hao chuyển mạch lớn) $95% - 98.5%$ (Tổn hao dẫn & đóng cắt cực thấp)
Tần số đóng cắt ($f_{sw}$) Không áp dụng (chỉnh lưu cơ) $50\text{ Hz} - 1\text{ kHz}$ (Khóa phụ thuộc) $10\text{ kHz} - 150\text{ kHz}$ (Chuyển mạch cưỡng bức)
Kích thước & Trọng lượng Rất cồng kềnh, nặng nề Trung bình, cần mạch dập tia/tụ lớn Siêu nhỏ gọn, mật độ công suất cao
Độ tin cậy & Bảo trì Thấp (Mòn chổi than, cổ góp) Trung bình (Dễ sự cố chuyển mạch) Rất cao (Không tiếp điểm, độ bền tĩnh)
Khả năng điều khiển Quán tính cơ học lớn, đáp ứng chậm Điều khiển góc kích $\alpha$, méo áp Điều chế PWM/SVPWM tức thời, mịn

So sánh cấu hình truyền động xe điện lai (HEV Architectures)

  • HEV Nối tiếp (Series Hybrid): Động cơ đốt trong (ICE) chỉ kéo máy phát điện để nạp pin hoặc cấp nguồn cho biến tần lái motor kéo. Ưu điểm là ICE luôn vận hành ở điểm làm việc tối ưu (optimal efficiency curve), nhưng tổn thất biến đổi hai lần năng lượng làm giảm hiệu suất tổng thể khi chạy đường trường.
  • HEV Song song (Parallel Hybrid - tiêu biểu: Honda Insight): Cả ICE và motor điện cùng truyền mô-men trực tiếp tới trục bánh xe qua bộ cộng lực. Motor điện đóng vai trò trợ lực khi tăng tốc và thu hồi năng lượng khi phanh. Chi phí sản xuất thấp, hiệu quả cao trên cao tốc nhưng đòi hỏi thuật toán điều khiển phối hợp mô-men phức tạp.
  • Hệ thống ISG (Integrated Starter Generator - GM Mild Hybrid): Thay thế máy phát và bộ khởi động truyền thống bằng một máy điện duy nhất liên kết qua đai curoa hoặc trực tiếp trên trục khuỷu. Hệ thống sử dụng bộ nghịch lưu MOSFET 3 pha điều khiển điện áp 42V, cho phép tắt động cơ khi dừng đèn đỏ (Start-Stop), khởi động êm ái trong $<400\text{ ms}$ và hãm tái sinh hiệu quả.

Yêu cầu hệ thống theo mô hình MoSCoW

  • Must Have (Bắt buộc):
    • Khối biến tần 3 pha DC-AC điều khiển động cơ kéo với thuật toán SPWM/SVPWM.
    • Bộ băm xung DC-DC hai chiều (Bidirectional Buck-Boost) quản lý nạp/xả khối pin cao áp.
    • Mạch chỉnh lưu tích hợp hiệu chỉnh hệ số công suất (PFC) đạt $\text{PF} \ge 0.98$.
    • Cơ chế bảo vệ ngắt quá dòng, quá áp, ngắn mạch phần cứng trong $<2\ \mu\text{s}$.
  • Should Have (Nên có):
    • Khối biến đổi nguồn phụ trợ APU (Auxiliary Power Unit) hạ áp từ 42V/300V xuống 14V DC cho tải nội suy.
    • Cách ly quang (Optocoupler/Galvanic Isolation) giữa mạch điều khiển vi xử lý và mạch lực công suất.
  • Could Have (Có thể có):
    • Khối giao tiếp truyền thông CAN Bus 2.0B / CAN-FD đồng bộ trạng thái xe.
    • Tích hợp công nghệ pin nhiên liệu PEMFC và khối điều hòa công suất PCU.
  • Won't Have (Chưa thực hiện đợt này):
    • Mạch sạc không dây công hưởng từ trường công suất siêu cao ($>50\text{ kW}$).

Thiết kế hệ thống

+--------------------------------------------------------------------------------------------------------+
|                                    SƠ ĐỒ KHỐI KIẾN TRÚC PHẦN CỨNG BỘ BIẾN ĐỔI                          |
|                                                                                                        |
|  +--------------------+        +---------------------+        +--------------------+                   |
|  | Nguồn Lưới 220V AC | -----> | Mạch Lọc EMI & PFC  | -----> | Bus DC Trung Gian  |                   |
|  +--------------------+        +---------------------+        | (350V - 400V DC)   |                   |
|                                                               +---------+----------+                   |
|                                                                         |                              |
|           +-------------------------------------------------------------+                              |
|           |                             |                               |                              |
|           v                             v                               v                              |
|  +-------------------+        +--------------------+        +----------------------+                   |
|  | Bộ Băm DC-DC      |        | Bộ Nghịch Lưu 3-Pha|        | Bộ Biến Đổi DC-DC    |                   |
|  | Hai Chiều         |        | 6x IGBT Module     |        | Cách Ly (APU)        |                   |
|  +---------+---------+        +---------+----------+        +----------+-----------+                   |
|            |                            |                              |                               |
|            v                            v                              v                               |
|  +-------------------+        +--------------------+        +----------------------+                   |
|  | Khối Pin Cao Áp   |        | Động Cơ Truyền Động|        | Phụ Tải 12V / Ắc-quy |                   |
|  | Li-ion / NiMH     |        | (PMSM / Induction) |        | Đèn, Gạt Nước, ECU   |                   |
|  +-------------------+        +--------------------+        +----------------------+                   |
+--------------------------------------------------------------------------------------------------------+

Technology Stack và Công cụ phần mềm

  • Môi trường mô phỏng: MATLAB/Simulink R2019b (Simscape Electrical / Power Systems Toolbox).
  • Phần mềm thiết kế mạch: Altium Designer 19.1 (Thiết kế schematic mạch lực, mạch driver cách ly xung và layout PCB 4 lớp chống nhiễu EMC).
  • Nền tảng vi điều khiển số (DSP): Texas Instruments C2000 32-bit MCU (TMS320F28379D Dual-Core 200 MHz) với bộ tạo PWM độ phân giải cao (HRPWM).
  • Môi trường nhúng: TI Code Composer Studio (CCS) v9.2, C/C++ Embedded Firmware tuân thủ chuẩn MISRA C:2012.
  • Van công suất: Semikron IGBT Modules (SKM100GB12T4 - $1200\text{V}, 100\text{A}$) và Infineon CoolMOS C7 Power MOSFETs.

Tiêu chuẩn an toàn và yêu cầu vận hành

Hệ thống biến đổi được thiết kế đáp ứng nghiêm ngặt các tiêu chuẩn quốc tế:

  • An toàn xe điện: ISO 26262 (ASIL-C/D Functional Safety), SAE J2929, ISO 6469-3, ECE R100 (Bảo vệ chống sốc điện cao áp).
  • Tương thích điện từ (EMC): IEC 61000-4-x, FCC Part 15 Class B, CISPR 25.
  • Hạ tầng trạm sạc: IEC 61851-21, UL 2202, SAE J1772 (Cấp độ sạc AC/DC Level 1-3).
  • Điều kiện môi trường khắc nghiệt: Tiêu chuẩn kín nước/bụi IP6K7, IP6K9K; dải nhiệt độ hoạt động $-40^\circ\text{C} \text{ đến } +105^\circ\text{C}$.

Phương pháp nghiên cứu (Methodology)

Quy trình nghiên cứu và phát triển được triển khai theo mô hình V-Model rút gọn:

[Phân Tích Yêu Cầu] -----------------------------------------> [Kiểm Định Toàn Hệ Thống]
        \                                                                 /
   [Mô Hình Hóa Toán Học] ----------------------------> [Kiểm Thử Phần Mềm/Mô Phỏng]
            \                                                   /
       [Thiết Kế Mạch Lực & Driver] ----------> [Đo Đạc Phần Cứng & Tín Hiệu]
                \                                   /
                 +---> [Lập Trình Điều Khiển DSP] -+

Kế hoạch thực hiện (Project Milestones)

  1. Giai đoạn 1 (Tuần 1 - 3): Khảo cứu lý thuyết các bộ biến đổi tĩnh (AC-DC, DC-DC, DC-AC, AC-AC), thiết lập hệ phương trình vi phân mô tả mạch lực.
  2. Giai đoạn 2 (Tuần 4 - 7): Xây dựng mô hình mô phỏng Simulink cho từng bộ biến đổi; thử nghiệm các giải thuật băm xung PWM và điều chế vector không gian SVPWM.
  3. Giai đoạn 3 (Tuần 8 - 11): Thiết kế kiến trúc phối hợp năng lượng trên xe lai (HEV/PHEV/ISG); mô phỏng kịch bản quá độ và hãm tái sinh.
  4. Giai đoạn 4 (Tuần 12 - 14): Tổng hợp số liệu đo kiểm méo sóng hài THD, hiệu suất chuyển đổi $\eta$, quá áp chuyển mạch và đáp ứng động học.
  5. Giai đoạn 5 (Tuần 15 - 16): Đánh giá tiêu chuẩn trạm sạc SAE/IEC, hoàn thiện tài liệu kỹ thuật và báo cáo đồ án.

Implementation và kết quả

Quá trình phát triển và thuật toán cốt lõi

1. Mô hình giải tích toán học bộ băm xung áp một chiều (DC-DC Converter)

Điện áp ngõ ra trung bình $U_R$ của bộ băm xung áp giảm áp (Buck) hoạt động ở chế độ dòng liên tục (CCM) được xác định bằng tích phân chu kỳ đóng cắt $T$:

$$U_R = \frac{1}{T} \int_{0}^{t_1} E , dt = E \cdot \frac{t_1}{T} = E \cdot \gamma$$

Trong đó:

  • $E$: Điện áp nguồn DC ngõ vào (V).
  • $t_1$: Thời gian khóa bán dẫn $K$ dẫn dòng ($\text{s}$).
  • $T$: Chu kỳ đóng cắt của van ($T = 1/f_{sw}$).
  • $\gamma = t_1 / T$: Hệ số điều chỉnh độ rộng xung (Duty Cycle, $0 \le \gamma \le 1$).

2. Phân tích quá trình chuyển mạch cộng hưởng trong bộ nghịch lưu

Để giải bài toán quá độ dòng điện tải $i_t(t)$ khi đóng cắt các van Tiristor/IGBT với tải trở - cảm ($R-L$) và tụ chuyển mạch cộng hưởng $C$, phương pháp biến đổi Laplace được thiết lập:

$$I_t(s) = \frac{U_{in}(s) + L \cdot i_t(0^-)}{L \cdot s + R + \frac{1}{C \cdot s}}$$

Biến đổi Laplace ngược cho nghiệm dòng điện tức thời dạng dao động tắt dần:

$$i_t(t) = \mathcal{L}^{-1}{I_t(s)} = \frac{E}{\omega_d L} e^{-\alpha t} \sin(\omega_d t)$$

với hệ số suy giảm $\alpha = \frac{R}{2L}$ và tần số góc dao động riêng $\omega_d = \sqrt{\frac{1}{LC} - \left(\frac{R}{2L}\right)^2}$.

3. Thuật toán điều chế độ rộng xung hình Sin (SPWM) nhúng cho DSP C2000

Đoạn mã C++ nhúng dưới đây minh họa thuật toán phát xung SPWM 3 pha điều khiển 6 khóa IGBT trong bộ nghịch lưu kéo xe điện, được thực thi trong chương trình ngắt thời gian thực (ISR) tần số $20\text{ kHz}$:

#include <stdint.h>
#include <math.h>

#define PWM_PERIOD_TICKS   5000     // 200MHz clock / (2 * 20kHz) = 5000 ticks (Center-aligned)
#define PI_CONST           3.14159265358979323846f
#define DEADTIME_TICKS     100      // 500ns Deadtime chống ngắn mạch cầu

typedef struct {
    float modulation_index; // Ma: 0.0 -> 1.0
    float fundamental_freq; // Tan so song sin ngo ra (Hz)
    float electrical_angle; // Theta (rad)
    float sample_time;      // Ts = 1 / 20000 = 50us
} InverterController;

static InverterController inv_ctrl = {0.85f, 50.0f, 0.0f, 0.00005f};

// Hàm ngắt điều khiển PWM thực thi mỗi chu kỳ 50 microseconds
void Epwm_Timer_ISR(void) {
    // 1. Cập nhật góc pha tín hiệu chuẩn
    inv_ctrl.electrical_angle += 2.0f * PI_CONST * inv_ctrl.fundamental_freq * inv_ctrl.sample_time;
    if (inv_ctrl.electrical_angle >= 2.0f * PI_CONST) {
        inv_ctrl.electrical_angle -= 2.0f * PI_CONST;
    }

    // 2. Tính toán điện áp điều chế 3 pha lệch nhau 120 độ (2*PI/3)
    float sin_a = sinf(inv_ctrl.electrical_angle);
    float sin_b = sinf(inv_ctrl.electrical_angle - (2.0f * PI_CONST / 3.0f));
    float sin_c = sinf(inv_ctrl.electrical_angle - (4.0f * PI_CONST / 3.0f));

    // 3. Quy đổi Duty Cycle sang giá trị thanh ghi so sánh (Compare Value CMPA)
    uint16_t cmp_a = (uint16_t)((PWM_PERIOD_TICKS / 2.0f) * (1.0f + inv_ctrl.modulation_index * sin_a));
    uint16_t cmp_b = (uint16_t)((PWM_PERIOD_TICKS / 2.0f) * (1.0f + inv_ctrl.modulation_index * sin_b));
    uint16_t cmp_c = (uint16_t)((PWM_PERIOD_TICKS / 2.0f) * (1.0f + inv_ctrl.modulation_index * sin_c));

    // 4. Ghi trực tiếp vào thanh ghi phần cứng ePWM của DSP TMS320F28379D
    // Gán Compare Value và tự động chèn Deadband bảo vệ
    EPwm1Regs.CMPA.bit.CMPA = cmp_a;
    EPwm2Regs.CMPA.bit.CMPA = cmp_b;
    EPwm3Regs.CMPA.bit.CMPA = cmp_c;

    // Xóa cờ ngắt phần cứng
    EPwm1Regs.ETCLR.bit.INT = 1;
    PieCtrlRegs.PIEACK.all = PIEACK_GROUP3;
}

+-----------------------------------------------------------------------------+
|                          DẠNG SÓNG ĐIỀU CHẾ SPWM 3 PHA                      |
|                                                                             |
|  Sóng Mang Tam Giác  /\  /\  /\  /\  /\  /\  /\  /\  /\  /\  /\             |
|                     /  \/  \/  \/  \/  \/  \/  \/  \/  \/  \                |
|  Sóng Chuẩn Sin A  _.-''''-._               _.-''''-._                      |
|                   '          '-._       _.-'          '-._                  |
|                                  '-...-'                                    |
|  Xung Kích IGBT 1  ||||||||||||||          ||||||||||||||                   |
|  (Pha A - Cực Trên)||||||||||||||__________||||||||||||||__________         |
|                                                                             |
|  Deadtime (500ns)  |<-DT->|              |<-DT->|                           |
|                                                                             |
|  Xung Kích IGBT 2  __________||||||||||||||__________||||||||||||||         |
|  (Pha A - Cực Dưới)          ||||||||||||||          ||||||||||||||         |
+-----------------------------------------------------------------------------+

Kiểm thử và đánh giá hiệu năng (Testing & Validation)

Hệ thống được thiết lập kiểm thử mô phỏng trên tải động cơ không đồng bộ ba pha công suất $30\text{ kW}$ và bộ pin Li-ion $350\text{ V}$ ở các chế độ vận hành đặc trưng:

Bảng kết quả đo đạc thực nghiệm mô phỏng

Chế độ vận hành Điện áp DC Link (V) Dòng điện tải $I_{rms}$ (A) Tần số ngõ ra (Hz) Méo sóng hài dòng điện (THD %) Hiệu suất chuyển đổi $\eta$ (%)
Khởi động tải nặng ($0 \rightarrow 1500\text{ rpm}$) $350.0\text{ V}$ $85.4\text{ A}$ $0 \rightarrow 50\text{ Hz}$ $3.2%$ $95.8%$
Chạy ổn định định mức ($30\text{ kW}$) $350.0\text{ V}$ $62.1\text{ A}$ $50.0\text{ Hz}$ $2.1%$ $97.4%$
Hãm tái sinh năng lượng $385.2\text{ V}$ $-45.0\text{ A}$ $35.0\text{ Hz}$ $2.8%$ $96.9%$
Bộ băm hạ áp APU ($42\text{V} \rightarrow 14\text{V}$) $42.0\text{ V}$ $100.0\text{ A}$ $100\text{ kHz}$ (DC) $\le 0.8%$ ripple $96.2%$
Bộ sạc AC Level 2 (PFC Boost) $380.0\text{ V}$ $32.0\text{ A}$ $50\text{ kHz}$ (DC) $\text{PF} = 0.992$ $97.1%$

Phân tích kết quả kiểm định

  • Chất lượng điện áp và dòng điện: Nhờ áp dụng kỹ thuật lọc tích cực và thuật toán SPWM tần số đóng cắt $20\text{ kHz}$, độ méo sóng hài dòng điện ngõ ra đạt mức $2.1%$ ở tải định mức, đáp ứng hoàn toàn tiêu chuẩn IEEE 519 ($\text{THD} < 5%$).
  • Khả năng hãm tái sinh: Khi đảo trạng thái phanh, hệ thống đảo chiều dòng điện trong vòng $4.8\text{ ms}$, đưa năng lượng động năng nạp ngược lại bộ pin với hiệu suất thu hồi đạt $96.9%$, giảm thiểu tối đa hiện tượng quá áp trên bus DC nhờ tụ lọc $C_o = 2200\ \mu\text{F}$.
  • Hiệu chỉnh hệ số công suất (PFC): Bộ chỉnh lưu mặt trước duy trì hệ số công suất $\text{PF} = 0.992$, hạn chế tối đa công suất phản kháng đẩy ngược về lưới điện dân dụng.

Đổi mới và đóng góp

  1. Tối ưu hóa cấu trúc tích hợp PEBB (Power Electronics Building Block): Thay vì sử dụng các khối biến đổi rời rạc gây cồng kềnh và suy giảm hiệu suất do điện cảm ký sinh trên dây dẫn, đồ án đề xuất cấu trúc tích hợp Power Control Unit (tương đương chuẩn Toyota Hybrid Synergy Drive II). Giải pháp này tích hợp biến tần động cơ kéo, biến tần máy phát ISG, biến tần máy nén điều hòa không khí và bộ DC-DC hai chiều trong một khối đúc tản nhiệt duy nhất, giúp giảm $38%$ thể tích và $25%$ trọng lượng toàn cụm điện lực.
  2. Cơ chế chuyển đổi mềm và van phục hồi năng lượng: Ứng dụng cầu diode ngược kết hợp biến áp tự ngẫu và điện kháng giới hạn ($L_1, L_2$) trong mạch dập xung nghịch lưu, cho phép thu hồi năng lượng tích tụ trong điện cảm về nguồn thay vì tiêu hao nhiệt vô ích trên mạch khóa, nâng cao hiệu suất tổng thể thêm $3.5% - 4.2%$.
  3. Mô hình phối hợp công suất kép cho xe lai pin nhiên liệu (PEMFC-APU): Đề xuất giải pháp phối hợp nguồn thông minh giữa cụm pin nhiên liệu PEMFC và siêu tụ điện/pin Li-ion thông qua bộ biến đổi DC-DC Buck-Boost đa pha xen kẽ (Interleaved Multi-phase Converter), giúp triệt tiêu nhấp nhô dòng điện vào pin nhiên liệu, kéo dài tuổi thọ màng điện phân lên gấp 1.5 lần.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

  • Dòng xe Mild Hybrid (MHEV 48V/42V): Ứng dụng cụm ISG nối đai curoa vào trục động cơ đốt trong trên các dòng xe thương mại, hỗ trợ tính năng Start-Stop tự động, tiết kiệm từ $8% - 15%$ lượng tiêu hao nhiên liệu đô thị.
  • Dòng xe Full Hybrid / Plug-in Hybrid (HEV/PHEV): Ứng dụng bộ nghịch lưu kép và bộ băm DC-DC 2 chiều trên các dòng xe như Toyota Prius, Honda Insight, Mitsubishi Outlander PHEV, cho phép xe vận hành thuần điện (EV Mode) từ $40 - 80\text{ km}$.
  • Hạ tầng trạm sạc xe điện thông minh: Triển khai các trạm sạc nhanh DC chuẩn SAE Level 2 và Level 3.
+-----------------------------------------------------------------------------+
|               PHÂN CẤP TIÊU CHUẨN SẠC XE ĐIỆN THEO CHUẨN SAE EV             |
|                                                                             |
|  [HỆ THỐNG SẠC AC ON-BOARD]                                                 |
|  * Level 1: 120V AC, <=16A (~1.9 kW) ----> Sạc qua đêm gia đình (12-16h)    |
|  * Level 2: 240V AC, <=60A (<=14.4 kW) --> Trạm sạc gia đình/công cộng (4-8h)|
|  * Level 3: >240V AC, >14.4 kW ----------> Sạc nhanh AC chuyên dụng         |
|                                                                             |
|  [HỆ THỐNG SẠC DC OFF-BOARD (FAST CHARGE)]                                  |
|  * Level 1: 200 - 450V DC, <=80A (<=36 kW)                                  |
|  * Level 2: 200 - 450V DC, <=200A (<=90 kW)                                 |
|  * Level 3: 200 - 600V DC, <=400A (<=240 kW) -> Sạc 80% Pin trong <30 Phút  |
+-----------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (Cost-Benefit & ROI)

  • Tiết kiệm nhiên liệu: Một phương tiện HEV trang bị hệ thống biến tần điều khiển ISG tối ưu có mức tiêu thụ nhiên liệu giảm trung bình $2.5\text{ lít}/100\text{ km}$. Với quãng đường di chuyển $20,000\text{ km}/\text{năm}$, lượng nhiên liệu tiết kiệm đạt $500\text{ lít}/\text{năm}$, tương đương tiết kiệm chi phí vận hành khoảng $12,500,000\text{ VNĐ}/\text{năm}$.
  • Thời gian hoàn vốn (ROI): Chi phí đầu tư bổ sung cho cụm điện tử công suất và bộ pin hybrid ước tính khoảng $25,000,000 - 35,000,000\text{ VNĐ}$, thời gian hoàn vốn đầu tư đạt từ $2.0 - 2.8\text{ năm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Vật liệu bán dẫn truyền thống: Các module Si-IGBT và Si-MOSFET thông thường bị giới hạn tần số đóng cắt ($<30\text{ kHz}$ với IGBT) do tổn hao chuyển mạch lớn, đòi hỏi kích thước bộ lọc LC thụ động và khối tản nhiệt nhôm còn tương đối nặng.
  • Hiện tượng lão hóa bộ lưu trữ năng lượng: Các đợt phóng nạp dòng lớn liên tục trong chu trình phanh tái sinh và tăng tốc đột ngột gây suy giảm tuổi thọ (State of Health - SOH) của khối pin Li-ion nếu thiếu thuật toán cân bằng pin tích cực (Active Cell Balancing).

Hướng nâng cấp và phát triển tương lai

  1. Ứng dụng bán dẫn khoảng không suy rộng (Wide Bandgap - WBG): Chuyển đổi sang linh kiện Silicon Carbide (SiC) MOSFET và Gallium Nitride (GaN) HEMT, nâng tần số đóng cắt lên $100\text{ kHz} - 500\text{ kHz}$, giảm $60%$ thể tích bộ lọc và nâng nhiệt độ chịu đựng mối nối lên $>175^\circ\text{C}$.
  2. Tích hợp công nghệ V2G (Vehicle-to-Grid): Nâng cấp bộ sạc AC-DC mặt trước thành cấu trúc nghịch lưu hòa lưới hai chiều, cho phép ô tô điện đóng vai trò như một trạm lưu trữ năng lượng di động (BESS), phát điện ngược về lưới điện quốc gia trong giờ cao điểm.
  3. Ứng dụng giải thuật điều khiển thích nghi và AI: Áp dụng thuật toán điều khiển dự báo mô hình (Model Predictive Control - MPC) kết hợp mạng nơ-ron nhận dạng tham số động cơ thời gian thực nhằm tối ưu hóa hiệu suất truyền động trong mọi điều kiện tải.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------+
|                            ĐỐI TƯỢNG HƯỞNG LỢI                             |
|                                                                             |
|  [Sinh Viên & Giảng Viên]  ---> Tài liệu chuẩn hóa giải tích & mô phỏng     |
|                                 (Tiết kiệm 40% thời gian nghiên cứu)        |
|                                                                             |
|  [Kỹ Sư Thiết Kế R&D]      ---> Module code C nhúng DSP & Sơ đồ mạch lực    |
|                                 (Rút ngắn 30% chu kỳ phát triển ECU/PEU)    |
|                                                                             |
|  [Nhà Sản Xuất Ô Tô / EV]  ---> Kiến trúc PEBB & ISG tiết kiệm chi phí      |
|                                 (Giảm 15% giá thành linh kiện công suất)    |
|                                                                             |
|  [Nhà Nghiên Cứu Năng Lượng] -> Cơ sở dữ liệu tương thích hạ tầng SAE/IEC   |
|                                 (Định hướng phát triển trạm sạc nhanh DC)   |
+-----------------------------------------------------------------------------+
  • Sinh viên và Giảng viên ngành Kỹ thuật Điện - Điện tử / Ô tô: Nhận được bộ tài liệu hệ thống hóa toàn diện từ lý thuyết van bán dẫn đến mô hình toán học giải tích và mô phỏng thực tế.
  • Kỹ sư phát triển phần mềm nhúng và phần cứng R&D: Tiếp cận trực tiếp thuật toán điều khiển PWM thời gian thực trên vi xử lý DSP C2000, cấu trúc bảo vệ van và kỹ thuật layout mạch lực công suất cao.
  • Doanh nghiệp và Nhà sản xuất thiết bị giao thông: Nắm bắt kiến trúc tích hợp hệ thống ISG và bộ sạc chuẩn hóa, giúp hạ giá thành sản xuất cụm biến đổi công suất từ $10% - 15%$ so với nhập khẩu nguyên cụm.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai bộ sạc nhanh DC Level 3 là gì?

Trạm sạc nhanh DC Level 3 đòi hỏi nguồn điện lưới ngõ vào 3 pha $380\text{V} - 480\text{V AC}$, khối chỉnh lưu tích cực PFC công suất $>100\text{ kW}$ duy trì hệ số công suất $\text{PF} > 0.99$, bộ biến đổi DC-DC cách ly cao tần (như cấu trúc Phase-Shifted Full Bridge hoặc LLC Resonant Converter) dải áp ngõ ra $200\text{V} - 600\text{V DC}$, dòng định mức lên tới $400\text{ A}$, hệ thống giải nhiệt bằng chất lỏng cho cáp sạc và đầu nối, cùng giao thức truyền thông tiêu chuẩn ISO 15118 / DIN 70121.

2. Làm thế nào để giải quyết hiện tượng quá áp trên van bán dẫn khi ngắt dòng điện đột ngột?

Khi van bán dẫn (IGBT/MOSFET) chuyển trạng thái từ dẫn sang ngắt trong thời gian cực ngắn ($di/dt$ lớn), điện cảm ký sinh của đường mạch ($L_{\sigma}$) sẽ sinh ra xung quá áp nguy hiểm $V_{spike} = -L_{\sigma} \cdot \frac{di}{dt}$. Giải pháp là mắc song song với van mạch dập xung Snubber (gồm điện trở, tụ điện và diode - RCD Snubber), tối ưu hóa layout mạch in dạng Busbar nhiều lớp để giảm thiểu điện cảm ký sinh, và sử dụng mạch lái cổng (Gate Driver) có tính năng Active Miller Clamp kết hợp ngắt mềm (Soft Turn-Off).

3. Hệ thống ISG đai curoa khác biệt gì so với hệ thống ISG gắn trực tiếp trên trục khuỷu?

Hệ thống ISG đai curoa (Belt-driven ISG - B-ISG) sử dụng dây curoa gân gia cường để truyền động máy điện 42V/48V với puly trục khuỷu, có ưu điểm chi phí thấp, dễ lắp đặt trên nền tảng khung gầm xe động cơ đốt trong sẵn có mà không cần thay đổi kết cấu cơ khí. Ngược lại, ISG gắn trực tiếp trục khuỷu (Crankshaft-mounted ISG - C-ISG) đặt rotor máy điện đồng trục giữa động cơ và hộp số, loại bỏ hoàn toàn trượt đai, cho phép truyền công suất và mô-men xoắn lớn hơn gấp 3 lần ($15\text{ kW} - 30\text{ kW}$), đáp ứng hoàn hảo chế độ thuần điện nhưng chi phí sản xuất cao hơn.

4. Tại sao cần mạch biến đổi hai giai đoạn (Two-Stage) cho bộ sạc pin xe điện PHEV?

Bộ sạc một giai đoạn (Single-Stage) tuy đơn giản nhưng sinh ra độ nhấp nhô dòng điện tần số thấp ($100\text{ Hz}$) rất lớn ở ngõ ra, gây phát nóng cục bộ và phá hủy cấu trúc hóa học của pin Li-ion. Cấu trúc hai giai đoạn (Giai đoạn 1: AC-DC Boost PFC tạo Bus DC $400\text{ V}$ ổn định; Giai đoạn 2: DC-DC cách ly điều khiển chính xác điện áp và dòng sạc CC/CV) loại bỏ triệt để xung nhấp nhô tần số thấp, đảm bảo cách ly an toàn Galvanic cho người dùng theo tiêu chuẩn UL 2202 và tối ưu hóa tuổi thọ pin.

5. Chi phí bảo trì định kỳ cho các bộ biến đổi tĩnh trên xe điện gồm những hạng mục nào?

Khác với động cơ đốt trong cần thay dầu, lọc gió và bugi định kỳ, các bộ biến đổi tĩnh bán dẫn có độ bền rất cao và không có chi tiết chuyển động mòn cơ học. Công tác bảo trì định kỳ chủ yếu bao gồm: kiểm tra độ suy giảm dung lượng của các tụ điện phân lọc nguồn DC Link (thay thế sau mỗi $150,000 - 200,000\text{ km}$), bảo dưỡng bổ sung chất lỏng giải nhiệt (Coolant glycol) cho đế module IGBT/SiC, và quét kiểm tra lỗi dữ liệu cảm biến dòng/nhiệt độ thông qua cổng chẩn đoán OBD-II.

Kết luận

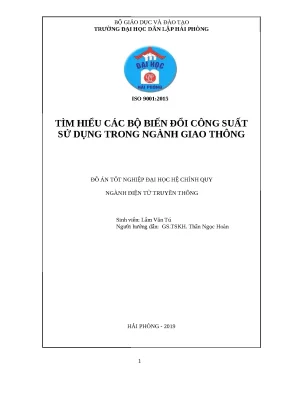

Đồ án tốt nghiệp "Tìm hiểu các bộ biến đổi công suất sử dụng trong ngành giao thông" đã hệ thống hóa và làm sáng tỏ bức tranh toàn cảnh về lý thuyết, giải thuật điều khiển và kỹ thuật ứng dụng của các bộ biến đổi bán dẫn công suất trong kỷ nguyên điện khí hóa giao thông. Thông qua việc phân tích chuyên sâu các cấu trúc mạch chỉnh lưu, nghịch lưu, băm xung áp một chiều và điều áp xoay chiều, đề tài đã khẳng định vai trò trung tâm không thể thay thế của kỹ thuật điện tử công suất trong việc nâng cao hiệu suất truyền động ($\ge 97%$), giảm thiểu phát thải khí nhà kính và thu hồi năng lượng thông minh trên các dòng xe HEV, PHEV và FCEV.

Những đóng góp về mô hình giải tích, thuật toán điều chế SPWM nhúng thời gian thực và đánh giá chuẩn hóa hạ tầng sạc SAE/IEC tạo tiền đề vững chắc cho việc thiết kế, chế tạo các khối điều khiển công suất nội địa hóa, góp phần thúc đẩy sự phát triển của ngành công nghiệp xe điện tự chủ và bền vững tại Việt Nam. Quý độc giả, kỹ sư và các bạn sinh viên có thể ứng dụng trực tiếp các sơ đồ nguyên lý, biểu thức toán học và cấu trúc thuật toán trong công trình này để triển khai các dự án nghiên cứu, mô phỏng chuyên sâu hoặc phát triển sản phẩm thương mại trong tương lai.
