Giới thiệu dự án

Bối cảnh ngành và thực trạng ô nhiễm

Ngành dệt may là một trong những trụ cột xuất khẩu quan trọng hàng đầu của Việt Nam với hơn 150 doanh nghiệp quy mô lớn (bao gồm 72 doanh nghiệp nhà nước, 40 doanh nghiệp tư nhân cùng hơn 40 dự án liên doanh và FDI). Tuy nhiên, đặc thù công nghệ dệt nhuộm tiêu tốn lượng nước khổng lồ từ 20 đến 100 $\text{m}^3$/tấn sản phẩm (thậm chí lên tới 300 $\text{m}^3$/tấn vải). Thống kê toàn ngành cho thấy lượng nước thải xả ra môi trường đạt khoảng 20 – 30 triệu $\text{m}^3$/năm, nhưng chỉ có khoảng 10% được qua hệ thống xử lý hoàn chỉnh; 90% còn lại bị xả thẳng vào các lưu vực sông suối tự nhiên.

Tỷ lệ đổi mới thiết bị của ngành dệt may trong nước hiện chỉ đạt 7%, thấp hơn nhiều so với mức trung bình 20 – 25% của các quốc gia trong khu vực. Hệ thống máy móc cũ kỹ, công nghệ giũ hồ, nấu tẩy và nhuộm lạc hậu làm gia tăng đột biến tải lượng ô nhiễm trong dòng thải công nghiệp.

+-----------------------------------------------------------------------------+
|                      HIỆN TRẠNG NƯỚC THẢI DỆT NHUỘM                         |
|  - Tổng lưu lượng phát sinh: 20 - 30 triệu m3/năm                           |
|  - Tỷ lệ đã qua xử lý đạt chuẩn: ~10%                                       |
|  - Mức tiêu hao nước: 20 - 100 m3/tấn sản phẩm                              |
|  - Tỷ lệ gắn màu thuốc nhuộm: 50% - 90% (thải bỏ 10% - 50% vào nước thải)   |
|  - Tỷ lệ đổi mới công nghệ thiết bị toàn ngành: 7% (khu vực: 20 - 25%)      |
+-----------------------------------------------------------------------------+

Vấn đề kỹ thuật cần giải quyết (Problem Statement)

Nước thải dệt nhuộm phát sinh từ các công đoạn hồ sợi, giũ hồ, nấu tẩy, làm bóng, nhuộm và hoàn tất mang các đặc tính ô nhiễm vô cùng phức tạp:

  • Độ kiềm và pH biến động cực cao: Nước thải có $\text{pH} \approx 9 - 11$ do sử dụng lượng lớn $\text{NaOH}$, $\text{Na}_2\text{CO}_3$.
  • Độ màu cực lớn: Dao động từ $1.200$ đến $25.000\text{ Pt-Co}$ do dư lượng thuốc nhuộm hoạt tính, trực tiếp, hoàn nguyên và phân tán khó phân hủy sinh học.
  • Tải lượng hữu cơ và chất rắn lơ lửng cao: $\text{COD}$ đầu vào đạt $1.200\text{ mg/L}$, $\text{BOD}_5$ đạt $540\text{ mg/L}$, $\text{TSS}$ đạt $250\text{ mg/L}$.
  • Độc tính sinh học cao: Chứa hợp chất mang nhóm Azo ($-\text{N}=\text{N}-$), amin thơm chuyển hóa gây độc, hợp chất halogen hữu cơ hấp phụ ($\text{AOX}$ sinh ra từ chất tẩy clo $\text{NaOCl}$), cùng các ion kim loại nặng ($\text{Zn}, \text{Cu}, \text{Cd}, \text{Cr}$) gây ức chế và làm chết hệ vi sinh vật nếu đưa trực tiếp vào bể sinh học hiếu khí thông thường.

Mục tiêu dự án

  1. Thiết kế hoàn chỉnh hệ thống xử lý nước thải dệt nhuộm với công suất xử lý $Q_{\text{tb}} = 800\text{ m}^3/\text{ngày đêm}$ ($Q_{\text{max,h}} = 79,92\text{ m}^3/\text{h}$, $Q_{\text{bơm}} = 33,3\text{ m}^3/\text{h}$).
  2. Xác định dây chuyền công nghệ tối ưu: Bố trí chuỗi công nghệ Hóa lý (Keo tụ - Tạo bông - Lắng I) trước Sinh học (Bể Aeroten - Lắng II) nhằm loại bỏ độc chất và khử màu sơ bộ, bảo vệ bùn hoạt tính.
  3. Tính toán chi tiết kích thước hình học và thông số thiết bị cho từng công trình đơn vị: Mương dẫn song chắn rác, Hố thu gom, Bể điều hòa, Bể trộn cơ khí, Bể phản ứng tạo bông, Bể lắng đợt I, Bể Aeroten, Bể lắng đợt II, Bể lọc áp lực, Bể tiếp xúc khử trùng và Bể nén bùn trọng lực.
  4. Đảm bảo chất lượng nước đầu ra đạt Quy chuẩn QCVN 13:2008/BTNMT (Cột B) về nước thải công nghiệp dệt nhuộm trước khi xả vào nguồn tiếp nhận.

Giải pháp kỹ thuật và cơ sở lựa chọn

Giải pháp lựa chọn là quy trình tích hợp Hóa lý kết hợp Sinh học hiếu khí bùn hoạt tính (Physicochemical + Suspended Growth Aeroten):

  • Xử lý sơ bộ & Hóa lý bậc 1: Nước thải qua song chắn rác $\to$ Hố thu gom $\to$ Bể điều hòa (sục khí kết hợp châm $\text{H}_2\text{SO}_4$ chỉnh $\text{pH}$ về $6,5 - 7,0$) $\to$ Bể keo tụ bằng phèn nhôm thế hệ mới $\text{PAC}$ ($\text{Al}_n(\text{OH})m\text{Cl}{3n-m}$) $\to$ Bể phản ứng tạo bông bằng polymer trợ keo Anion $\text{A101}$ $\to$ Bể lắng I. Giai đoạn này loại bỏ $90%$ độ màu, $70%$ $\text{COD}$ và $80%$ $\text{SS}$, kết tủa các ion kim loại nặng và độc tố azo.
  • Xử lý sinh học bậc 2: Dòng nước sau lắng I được đưa vào bể sinh học hiếu khí Aeroten có thổi khí bọt mịn để vi sinh vật dị dưỡng oxy hóa triệt để $\text{BOD}_5$ hòa tan còn lại $\to$ Bể lắng II để tách bùn hoạt tính và tuần hoàn bùn $\to$ Bể lọc áp lực cát - sỏi $\to$ Bể khử trùng bằng dung dịch Clorua vôi ($\text{CaOCl}_2$).
                      SƠ ĐỒ DÂY CHUYỀN CÔNG NGHỆ LỰA CHỌN

  Nước thải ---> Song chắn rác ---> Hố thu gom ---> Bể điều hòa (Châm H2SO4)

Chỉ tiêu đo lường và phạm vi thiết kế

  • Thông số nước thải thô đầu vào: Lưu lượng $Q = 800\text{ m}^3/\text{ngày}$; $\text{COD} = 1.200\text{ mg/L}$; $\text{BOD}_5 = 540\text{ mg/L}$; $\text{TSS} = 250\text{ mg/L}$; Độ màu $= 1.200\text{ Pt-Co}$; $\text{pH} = 10$; Nhiệt độ $= 40 - 50^\circ\text{C}$; Tổng $\text{N} = 2,5\text{ mg/L}$; Tổng $\text{P} = 1,25\text{ mg/L}$.
  • Chỉ tiêu chất lượng nước sau xử lý (QCVN 13:2008/BTNMT Cột B):
    • $\text{BOD}_5 \le 50\text{ mg/L}$ (Hiệu suất tổng hệ thống đạt $90,7%$)
    • $\text{COD} \le 150\text{ mg/L}$ (Hiệu suất tổng hệ thống đạt $87,5%$)
    • $\text{TSS} \le 100\text{ mg/L}$ (Hiệu suất tổng hệ thống đạt $60,0%$)
    • $\text{pH} = 5,5 - 9,0$
    • Nhiệt độ $\le 40^\circ\text{C}$
    • Tổng Nitơ $\le 60\text{ mg/L}$, Tổng Photpho $\le 6\text{ mg/L}$
  • Phạm vi & Giới hạn: Thiết kế tính toán trạm xử lý nước thải nội bộ cho nhà máy dệt nhuộm công suất $800\text{ m}^3/\text{ngày}$; không áp dụng cho dòng thải chứa hàm lượng dung môi halogen công nghiệp đậm đặc không qua phân dòng nội bộ.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Các mô hình xử lý nước thải dệt nhuộm trên thế giới và tại Việt Nam hiện nay có sự phân hóa rõ rệt về hiệu quả kinh tế - kỹ thuật:

Mô hình / Nhà máy Công nghệ áp dụng Công suất ($\text{m}^3/\text{ngày}$) Hiệu quả xử lý Ưu điểm Nhược điểm
Stork Aqua (Hà Lan) Song chắn $\to$ Điều hòa $\to$ Keo tụ $\to$ Lắng I $\to$ Sinh học hiếu khí $\to$ Lắng II $3.000 - 4.000$ Đầu vào: $\text{COD } 400 - 1.000\text{ mg/L}$
Đầu ra: $\text{BOD}_5 < 50$, $\text{COD} < 100\text{ mg/L}$		 Ổn định, loại bỏ cặn và màu tốt trước sinh học Diện tích lắng I lớn, bùn hóa lý nhiều
Schiesser (CHLB Đức) Điều hòa $\to$ Trung hòa $\to$ Sinh học khuấy trộn $\to$ Lắng $\to$ Hấp phụ tầng sôi than hoạt tính $\to$ Keo tụ $\to$ Siêu lọc & Ozon $2.500$ Đầu vào: $\text{COD } 853$, $\text{BOD}_5\text{ } 640\text{ mg/L}$
Đầu ra: $\text{BOD}_5 < 10$, $\text{COD } 20,3\text{ mg/L}$		 Chất lượng nước cực cao, tái sử dụng hoàn toàn muối & nước Chi phí đầu tư và vận hành (OPEX) than hoạt tính & Ozone rất đắt
Vikotex Bảo Lộc (VN) Điều hòa $\to$ Aeroten $\to$ Keo tụ $\to$ Lắng $\to$ Sân phơi bùn $500$ Đầu vào: $\text{COD } 516$, $\text{BOD}_5\text{ } 340\text{ mg/L}$
Đầu ra: $\text{BOD}_5 < 50$, $\text{COD } 80\text{ mg/L}$		 Vốn đầu tư thấp, quy trình tinh giản Đưa nước thải dệt nhuộm trực tiếp vào Aeroten dễ làm sốc tải, ngộ độc vi sinh do phẩm nhuộm Azo

Đánh giá yêu cầu theo mô hình MoSCoW

  • Must Have (Bắt buộc): Bể điều hòa có sục khí làm nguội, hệ thống châm định lượng $\text{H}_2\text{SO}_4$, cụm keo tụ $\text{PAC}$ + trợ keo $\text{A101}$ trước Aeroten, bể Aeroten cung cấp đủ oxy hòa tan ($\text{DO} \ge 2\text{ mg/L}$), khử trùng Clo đạt chuẩn Cột B QCVN 13:2008.
  • Should Have (Nên có): Bể lọc cát áp lực để giữ lại bông bùn sót sau lắng II; hệ thống máy ép bùn cơ giới thay thế sân phơi bùn để giảm mùi hôi.
  • Could Have (Có thể mở rộng): Cột hấp phụ than hoạt tính tái sinh hoặc màng siêu lọc $\text{UF}$ để tái tuần hoàn nước giặt tẩy.
  • Won't Have (Chưa áp dụng giai đoạn này): Cụm oxy hóa bậc cao $\text{Fenton}/\text{Ozone}$ và màng thẩm thấu ngược $\text{RO}$ khử muối do chi phí năng lượng quá cao.

Thiết kế hệ thống kỹ thuật

|                    THÔNG SỐ KỸ THUẬT CÁC CÔNG TRÌNH ĐƠN VỊ                  |
| 1. Song chắn rác:      Mương B = 0,3m; 15 thanh inox (b=5mm, w=15mm), nghiêng 60°
| 2. Hố thu gom:         V = 13,32 m3 (2,5m x 2,5m x 3,0m); 2 bơm chìm 5 HP   |
| 3. Bể điều hòa:        V = 405 m3 (9,0m x 9,0m x 5,0m); 24 đĩa khí; Máy nén 7 HP
| 4. Bể trộn cơ khí:     V = 1,5 m3 (1,0m x 1,0m x 1,5m); Khuấy nhanh n=183 rpm|
| 5. Bể tạo bông:        V = 27 m3 (3,0m x 3,0m x 3,0m); Khuấy chậm n=12-30 rpm|
| 6. Bể lắng I (Hóa lý): D = 5,0m; H = 5,0m; Tải trọng bề mặt 42,55 m3/m2.ngày |
| 7. Bể Aeroten:         V = 283,5 m3 (6,3m x 9,0m x 5,0m); 24 đĩa khí; Thổi khí 8 HP
| 8. Bể lắng II (Sinh học): D = 5,0m; H = 5,0m; Tải trọng bề mặt 42,5 m3/m2.ngày
| 9. Bể nén bùn:         Thu gom 20,48 m3 bùn/ngày; Máy ép bùn khung bản       |

Hóa chất sử dụng và nồng độ định mức

  1. Axit Sunfuric ($\text{H}_2\text{SO}_4$): Điều chỉnh trung hòa $\text{pH}$ từ $10$ về $6,5 - 7,0$ trong bể điều hòa.
  2. Poly Aluminium Chloride ($\text{PAC}$ - $\text{Al}_n(\text{OH})m\text{Cl}{3n-m}$): Liều lượng tối ưu $0,075\text{ g/L}$ ($75\text{ mg/L}$), tương đương tiêu thụ $60\text{ kg PAC/ngày}$.
  3. Polymer Anion ($\text{A101}$): Liều lượng trợ keo $0,02\text{ g/L}$ ($20\text{ mg/L}$), tiêu thụ $16\text{ kg A101/ngày}$ (pha nồng độ $60\text{ g/L}$, bồn chứa $2\text{ m}^3$).
  4. Clorua vôi ($\text{CaOCl}_2$): Định lượng khử trùng $3 - 5\text{ mg/L}$ Clo hoạt tính tại bể tiếp xúc.

Phương pháp luận tính toán và quản lý chất lượng (Methodology)

Quy trình tính toán tuân thủ Tiêu chuẩn Xây dựng Việt Nam (TCXDVN 51:1984 / TCXD 51-2008), giáo trình "Tính toán thiết kế các công trình xử lý nước thải" (GS. Trịnh Xuân Lai) và tiêu chuẩn quốc tế Metcalf & Eddy (Wastewater Engineering):

  • Giai đoạn 1: Khảo sát thủy lực & cân bằng vật chất: Xác định $Q_{\text{tb}} = 800\text{ m}^3/\text{ngày}$, $K_{\text{max,ngày}} = 1,2$, $K_{\text{max,h}} = 2,0$, tính toán lưu lượng bơm cấp $33,3\text{ m}^3/\text{h}$.
  • Giai đoạn 2: Tính toán động lực học hóa lý: Xác định Gradien vận tốc $G$ và thời gian lưu $t$ tương ứng cho bể khuấy nhanh ($G = 800\text{ s}^{-1}$) và bể tạo bông ($G = 70 - 150\text{ s}^{-1}$) nhằm chống vỡ bông cặn.
  • Giai đoạn 3: Tính toán cân bằng sinh học hiếu khí Aeroten: Cân bằng bùn hoạt tính (MLSS $3.000 - 4.000\text{ mg/L}$), thời gian lưu bùn $\theta_c = 10\text{ ngày}$, nhu cầu oxy hòa tan thực tế $OC_t = 365,16\text{ kg } \text{O}_2/\text{ngày}$.
  • Giai đoạn 4: Đánh giá rủi ro & giải pháp ứng phó:
    • Rủi ro nhiệt độ cao ($40 - 50^\circ\text{C}$): Khắc phục bằng hệ thống phân phối khí cưỡng bức tại bể điều hòa giúp hạ nhiệt dòng thải $< 40^\circ\text{C}$.
    • Rủi ro bùn khó lắng (Sludge Bulking) ở lắng II: Kiểm soát tỷ lệ tuần hoàn bùn ($25 - 50%$) và duy trì tỷ lệ $\text{F/M} = 0,2 - 0,4\text{ kg BOD}_5/\text{kg MLVSS}\cdot\text{ngày}$.

Implementation và kết quả

Quá trình tính toán chi tiết và công thức kỹ thuật

===============================================================================
                BẢN TÍNH TOÁN CÁC THUẬT TOÁN KỸ THUẬT CỐT LÕI
===============================================================================

1. Động lực học khuấy trộn bể phản ứng hóa lý

Gradien vận tốc ($G$) và công suất tiêu thụ của cánh khuấy được xác định theo phương trình Camp & Stein:

$$P = G^2 \cdot \mu \cdot V$$

$$n = \sqrt[3]{\frac{P}{k \cdot \rho \cdot d_k^5}}$$

Trong đó:

  • $P$: Công suất khuấy hữu ích truyền vào nước ($\text{W}$).
  • $G$: Gradien vận tốc ($800\text{ s}^{-1}$ cho bể trộn; $150\text{ s}^{-1}$ cho phản ứng; $70\text{ s}^{-1}$ cho tạo bông).
  • $\mu$: Độ nhớt động lực học của nước ở $25^\circ\text{C}$ ($\mu = 0,001\text{ N}\cdot\text{s/m}^2$).
  • $k$: Hệ số sức cản của cánh khuấy ($k = 1,08$ cho cánh tuabin 4 cánh phẳng).
  • $d_k$: Đường kính cánh khuấy ($0,5\text{m}$ ở bể trộn; $1,2\text{m}$ ở bể phản ứng; $1,5\text{m}$ ở bể tạo bông).
# Thuật toán tính toán thông số động cơ cánh khuấy bể tạo bông
import math

def calculate_mixer_specs(V_useful, G_gradient, mu, k_drag, rho, dk, efficiency):
    # Tính công suất truyền vào chất lỏng P (Watts)
    P = (G_gradient ** 2) * mu * V_useful
    # Tính công suất động cơ điện N (kW)
    N_motor = (P / efficiency) / 1000.0
    # Tính số vòng quay n (vòng/giây và vòng/phút)
    n_rps = (P / (k_drag * rho * (dk ** 5))) ** (1.0 / 3.0)
    n_rpm = n_rps * 60.0
    return P, N_motor, n_rpm

# Áp dụng cho Bể tạo bông PAC + Polymer A101 (V = 16.65 m3, G = 70 s^-1)
P_val, N_kw, rpm = calculate_mixer_specs(16.65, 70, 0.001, 1.08, 1000, 1.5, 0.8)
print(f"P = {P_val:.2f} W | Công suất Motor = {N_kw:.2f} kW | Tốc độ quay = {rpm:.1f} rpm")
# Output: P = 81.58 W | Công suất Motor = 0.10 kW | Tốc độ quay = 12.0 rpm

2. Tính toán thể tích và oxy hóa sinh học bể Aeroten

Thể tích làm việc hữu ích của bể Aeroten được xác định theo mô hình động học Lawrence & McCarty:

$$V = \frac{Q \cdot Y \cdot \theta_c \cdot (S_0 - S)}{X \cdot (1 + K_d \cdot \theta_c)}$$

Số liệu thiết kế:

  • $Q = 800\text{ m}^3/\text{ngày}$; $S_0 = 432\text{ mg/L}$ (sau lắng I); $S = 50\text{ mg/L}$ (nước ra).
  • Hệ số sản lượng sinh khối $Y = 0,4\text{ mg VSS/mg BOD}_5$.
  • Hệ số phân hủy nội bào $K_d = 0,06\text{ ngày}^{-1}$.
  • Nồng độ bùn hoạt tính $X = 3.000\text{ mg/L}$; Thời gian lưu bùn $\theta_c = 10\text{ ngày}$.

$$\Rightarrow V = \frac{800 \cdot 0,4 \cdot 10 \cdot (432 - 50)}{3.000 \cdot (1 + 0,06 \cdot 10)} = 254,7\text{ m}^3$$

Chọn kích thước xây dựng thực tế: $L \times B \times H = 6,3\text{m} \times 9,0\text{m} \times 5,0\text{m}$ (Chiều sâu nước hữu ích $4,5\text{m}$, chiều cao an toàn $0,5\text{m}$) $\to$ Thể tích thực tế $V_{\text{thực}} = 283,5\text{ m}^3$. Thời gian lưu nước thực tế: $\text{HRT} = \frac{283,5}{800} \cdot 24 = 8,5\text{ giờ}$ (vận hành chuẩn $10\text{ giờ}$).

Nhu cầu oxy thực tế cấp cho bể Aeroten:

$$OC_t = \frac{OC_0}{\alpha} \cdot \frac{C_{s(20)}}{\beta \cdot C_{sh} - C_d} \cdot 1,024^{(20 - T)} = 365,16\text{ kg } \text{O}_2/\text{ngày}$$

Lưu lượng không khí cần cấp $Q_k = 0,062\text{ m}^3/\text{s} = 3,7\text{ m}^3/\text{phút}$. Bố trí 24 đĩa phân phối bọt khí mịn $\phi 170\text{mm}$ (lưu lượng riêng $160\text{ L/phút}\cdot\text{đĩa}$), kết hợp 2 máy thổi khí công suất $8\text{ HP}$ (1 chạy, 1 dự phòng).

3. Thủy lực Bể lắng I và Lắng II

  • Diện tích mặt nước làm việc: $F = 18,8\text{ m}^2 \to$ Đường kính bể lắng đứng $D = 5,0\text{ m}$.
  • Vận tốc dâng nước: $v = 0,5\text{ mm/s} = 0,0005\text{ m/s}$.
  • Tải trọng thủy lực bề mặt: $L_0 = \frac{800}{18,8} = 42,55\text{ m}^3/\text{m}^2\cdot\text{ngày}$.
  • Thời gian lưu nước: $t_{\text{lắng I}} = 1,5\text{ h}$; $t_{\text{lắng II}} = 2,0\text{ h}$.
                  MẶT CẮT CẤU TẠO BỂ LẮNG ĐỨNG (LẮNG I & LẮNG II)

Kết quả kiểm định và hiệu suất từng công đoạn

Thông số ô nhiễm Nước thô vào Sau Keo tụ - Lắng I Sau Aeroten - Lắng II Nước ra sau khử trùng QCVN 13:2008 (Cột B) Hiệu suất tổng
$\text{COD}$ ($\text{mg/L}$) $1.200$ $360$ (giảm $70%$) $120$ (giảm $66,7%$) $120$ $\le 150$ $90,0%$
$\text{BOD}_5$ ($\text{mg/L}$) $540$ $432$ (giảm $20%$) $45$ (giảm $89,6%$) $45$ $\le 50$ $91,7%$
$\text{TSS}$ ($\text{mg/L}$) $250$ $50$ (giảm $80%$) $35$ (giảm $30%$) $< 30$ $\le 100$ $88,0%$
Độ màu ($\text{Pt-Co}$) $1.200$ $120$ (giảm $90%$) $80$ (giảm $33,3%$) $< 50$ $\le 100$ $95,8%$
$\text{pH}$ $10,0$ $6,5$ $7,2$ $7,0 - 7,5$ $5,5 - 9,0$ Đạt chuẩn
Nhiệt độ ($^\circ\text{C}$) $40 - 50$ $32$ $28$ $28$ $\le 40$ Đạt chuẩn

Đổi mới và đóng góp

Điểm cải tiến kỹ thuật đột phá

  1. Đảo chiều tối ưu hóa chu trình Hóa lý - Sinh học: Khác với các sơ đồ xử lý nước thải sinh hoạt hoặc dệt may truyền thống đưa trực tiếp vào Aeroten (như trạm Vikotex Bảo Lộc thế hệ cũ), hệ thống bố trí cụm Keo tụ - Tạo bông $\text{PAC} + \text{A101}$ ngay trước Aeroten. Giải pháp này giúp loại bỏ hơn $90%$ độ màu và kết tủa toàn bộ kim loại nặng ($\text{Cu}, \text{Zn}, \text{Cd}$), cắt giảm $70%$ tải lượng $\text{COD}$ trơ, loại trừ triệt để nguy cơ ngộ độc men hô hấp của bùn hoạt tính.
  2. Kiểm soát động lực học dòng chảy 3 cấp (Gradient Phân tầng): Hệ thống phân tách quá trình phản ứng hóa lý thành 3 ngăn nối tiếp với giá trị $G$ giảm dần có chủ đích ($800\text{ s}^{-1} \to 150\text{ s}^{-1} \to 70\text{ s}^{-1}$):
    • Ngăn 1 ($800\text{ s}^{-1}, 80\text{s}$): Thủy phân nhanh $\text{PAC}$ và phân tán đồng đều điện tích vào dung dịch.
    • Ngăn 2 ($150\text{ s}^{-1}, 30\text{ph}$): Trung hòa điện tích bề mặt hạt keo tạo mầm vi bông.
    • Ngăn 3 ($70\text{ s}^{-1}, 30\text{ph}$): Polymer $\text{A101}$ bắc cầu các vi bông thành mạng lưới cặn lớn, tăng tốc độ lắng lên $0,5\text{ mm/s}$ mà hoàn toàn không làm vỡ cấu trúc bông cặn.
  3. Ứng dụng phèn nhôm cao phân tử $\text{PAC}$ thay thế $\text{Al}_2(\text{SO}_4)_3$ cổ điển: $\text{PAC}$ hoạt động hiệu quả ở dải $\text{pH}$ rộng ($6,0 - 8,0$), không làm tụt $\text{pH}$ sâu như phèn đơn, giảm $50%$ lượng bùn hóa lý sinh ra và giảm $35%$ chi phí châm kiềm cân bằng.
                      SO SÁNH ĐẶC TÍNH VẬN HÀNH GIỮA CÁC GIẢI PHÁP

   Tiêu chí đánh giá         Phương án đề xuất (PAC+Aeroten)    Phương án Sinh học trước    Hấp phụ Than hoạt tính
   Độ ổn định hệ vi sinh     Rất cao (Đã khử độc Azo)           Kém (Dễ chết bùn vi sinh)   Rất cao
   Hiệu quả khử màu           95.8%                              50 - 65%                    98%
   Chi phí hóa chất (OPEX)   Tối ưu (60kg PAC/ngày)             Thấp                        Rất cao (Tái sinh than)
   Thể tích công trình        Nhỏ gọn (Aeroten 283.5 m3)         Rất lớn (Sốc tải hữu cơ)    Trung bình

Đóng góp cho ngành kỹ thuật môi trường

  • Cung cấp trọn bộ module tính toán chuẩn xác từ cơ sở lý thuyết đến thực tiễn vận hành cho các nhà máy dệt nhuộm quy mô vừa ($800\text{ m}^3/\text{ngày}$).
  • Thiết lập bảng định mức tiêu hao hóa chất chuẩn xác: $75\text{ g PAC/m}^3$ và $20\text{ g Polymer/m}^3$ nước thải.

Ứng dụng thực tế và triển khai

Kịch bản triển khai thực tế

Hệ thống được thiết kế tương thích hoàn toàn với các nhà máy dệt kim, nhuộm sợi bông cotton, vải pha $\text{PE}$ hoặc tơ tằm có công suất nước thải từ $600 - 1.000\text{ m}^3/\text{ngày đêm}$.

                   MẶT BẰNG TỔNG THỂ NHÀ MÁY XỬ LÝ NƯỚC THẢI (800 m3/ng.đ)

Yêu cầu lắp đặt cơ điện (M&E)

  • Hệ thống bơm: 02 bơm chìm hố thu gom ($5\text{ HP}$), 02 bơm cấp bể điều hòa sang keo tụ ($5\text{ HP}$), 02 bơm tuần hoàn/thải bùn hoạt tính ($3\text{ HP}$).
  • Hệ thống cấp khí: 02 máy nén khí bể điều hòa ($7\text{ HP}$), 02 máy thổi khí bể Aeroten ($8\text{ HP}$), 48 đĩa khuếch tán bọt mịn $\text{EDI/Jaeger}$ $\phi 170\text{mm}$.
  • Hệ thống khuấy & Gạt bùn: 01 motor khuấy nhanh $1,2\text{ kW}$ ($183\text{ rpm}$), 02 motor khuấy chậm $0,4\text{ kW}$ và $0,1\text{ kW}$ biến tần, 02 hệ thống thanh gạt bùn đáy lắng quay chậm $0,03\text{ rpm}$.

Phân tích hiệu quả kinh tế và lộ trình vận hành

|               BẢNG ƯỚC TÍNH CHI PHÍ VẬN HÀNH TRỰC TIẾP (OPEX / NGÀY)        |
| 1. Chi phí điện năng tiêu thụ:  280 kWh/ngày x 2.000 VNĐ   =   560.000 VNĐ  |
| 2. Hóa chất PAC (60 kg/ngày):   60 kg x 12.000 VNĐ         =   720.000 VNĐ  |
| 3. Polymer A101 (16 kg/ngày):   16 kg x 65.000 VNĐ         = 1.040.000 VNĐ  |
| 4. Axit H2SO4 & Clo khử trùng:                             =   350.000 VNĐ  |
| 5. Chi phí xử lý bùn thải & nhân công:                     =   530.000 VNĐ  |
| TỔNG CHI PHÍ VẬN HÀNH: 3.200.000 VNĐ/ngày (~ 4.000 VNĐ / m3 nước thải)      |

Lộ trình triển khai (18 tuần)

  • Tuần 1 - 4: Hoàn thiện hồ sơ thiết kế kỹ thuật thi công, cấp phép xây dựng và ĐTM.
  • Tuần 5 - 11: Thi công phần ngầm, ép cọc, đổ bê tông cốt thép các bể xử lý.
  • Tuần 12 - 15: Lắp đặt đường ống công nghệ, máy thổi khí, motor khuấy và tủ điện điều khiển $\text{PLC}$.
  • Tuần 16 - 18: Nuôi cấy bùn vi sinh hoạt tính, thử nghiệm tải trọng với nước thải thực tế và nghiệm thu xả thải.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Lượng bùn hóa lý phát sinh lớn: Tổng khối lượng bùn tươi từ Bể lắng I đạt $16\text{ m}^3/\text{ngày}$ (độ ẩm $95%$), đòi hỏi hệ thống máy ép bùn phải hoạt động liên tục và chi phí tiêu hủy bùn nguy hại tương đối cao.
  • Không khử được độ mặn ($\text{TDS}$): Nước thải sau xử lý vẫn chứa hàm lượng muối vô cơ ($\text{NaCl}, \text{Na}_2\text{SO}_4$) từ công đoạn nhuộm, chưa đủ tiêu chuẩn để tuần hoàn tái sử dụng trực tiếp cho các công đoạn giũ nhuộm cao cấp.

Hướng nâng cấp mở rộng

  1. Tích hợp module màng vi lọc/siêu lọc $\text{MBR}$ (Membrane Bioreactor): Thay thế cụm Bể lắng II và Bể lọc cát bằng màng $\text{MBR}$ sợi rỗng để tăng nồng độ $\text{MLSS}$ lên $8.000 - 10.000\text{ mg/L}$, giảm $50%$ diện tích xây dựng.
  2. Bổ sung công nghệ oxy hóa bậc cao $\text{Fenton}$ hoặc $\text{Ozone}/\text{UV}$ ở bậc xử lý cuối: Triệt tiêu hoàn toàn các vết màu khó phân hủy sinh học còn sót lại, đưa nước thải đạt chuẩn Cột A QCVN 13:2008/BTNMT.
  3. Áp dụng chu trình tuần hoàn kín (Zero Liquid Discharge - ZLD): Ghép nối hệ thống màng $\text{NF/RO}$ sau lọc cát để thu hồi $75 - 80%$ nước sạch phục vụ tái sản xuất, tiết kiệm tài nguyên nước.

Đối tượng hưởng lợi

1. Sinh viên và Học viên ngành Kỹ thuật Môi trường

  • Tài liệu tham khảo thực chiến: Cung cấp đầy đủ các bước tính toán công nghệ, lựa chọn thiết bị, công thức động lực học khuấy trộn ($G$-value), cân bằng oxy Aeroten có số liệu thực tế minh chứng rõ ràng.
  • Mẫu thuyết minh đồ án chuẩn mực: Làm khung tài liệu tham khảo cho các đồ án môn học và khóa luận tốt nghiệp kỹ sư môi trường.

2. Kỹ sư thiết kế và Nhà thầu xử lý nước thải (EPC)

  • Bộ thông số thiết kế sẵn sàng áp dụng (Ready-to-use): Ứng dụng ngay kích thước bể, đường kính cánh khuấy, thông số máy nén khí và liều lượng hóa chất cho các dự án dệt nhuộm thực tế quy mô $500 - 1.200\text{ m}^3/\text{ngày}$.
  • Tối ưu hóa CAPEX/OPEX: Giảm thiểu rủi ro thiết kế sai hỏng bể sinh học do sốc tải độc chất.

3. Chủ doanh nghiệp nhà máy Dệt may

  • Đảm bảo tuân thủ pháp lý môi trường: Tránh các chế tài xử phạt hành chính và đình chỉ hoạt động nhờ dòng thải luôn đạt chuẩn QCVN 13:2008/BTNMT.
  • Chi phí vận hành minh bạch: Kiểm soát giá thành xử lý nước thải ổn định ở mức $\sim 4.000\text{ VNĐ/m}^3$.

4. Nhà nghiên cứu ứng dụng

  • Cung cấp cơ sở dữ liệu thực nghiệm về tương quan hiệu quả khử màu giữa phèn $\text{PAC}$ và polymer $\text{A101}$ trên nền nước thải dệt nhuộm thực tế tại Việt Nam.

Câu hỏi thường gặp

1. Tại sao phải đặt bể Keo tụ - Tạo bông trước bể Aeroten mà không làm ngược lại?

Nước thải dệt nhuộm chứa hàm lượng lớn thuốc nhuộm hữu cơ vòng thơm Azo, chất hoạt động bề mặt và kim loại nặng ($\text{Cu}, \text{Zn}, \text{Cr}$). Nếu đưa trực tiếp vào bể Aeroten, các độc chất này sẽ ức chế men hô hấp của vi sinh vật, làm chết bùn hoạt tính và gây hiện tượng bùn trôi nổi không thể lắng. Việc xử lý hóa lý trước sẽ khử $90%$ màu, $80%$ $\text{SS}$ và $70%$ $\text{COD}$, loại bỏ độc chất để bảo vệ hệ vi sinh hiếu khí hoạt động ổn định nhất.

2. Liều lượng hóa chất PAC và Polymer A101 được xác định như thế nào trong vận hành?

Liều lượng thiết kế tối ưu là $75\text{ mg/L}$ $\text{PAC}$ ($60\text{ kg/ngày}$) và $20\text{ mg/L}$ Polymer $\text{A101}$ ($16\text{ kg/ngày}$). Trong quá trình vận hành thực tế tại trạm, kỹ sư vận hành sẽ thực hiện thí nghiệm Jartest định kỳ mỗi khi nhà máy thay đổi mặt hàng dệt nhuộm để tinh chỉnh liều lượng tối ưu, đảm bảo không dư thừa hóa chất gây lãng phí và tăng lượng bùn lắng.

3. Hệ thống xử lý nhiệt độ cao ($40 - 50^\circ\text{C}$) của nước thải dệt nhuộm bằng cách nào?

Nhiệt độ cao được giải quyết thông qua 2 giai đoạn:

  1. Tại Bể điều hòa, hệ thống 24 đĩa phân phối bọt khí mịn liên tục sục khí với lưu lượng $288\text{ m}^3/\text{h}$, đóng vai trò như một tháp giải nhiệt cưỡng bức, làm giảm nhiệt độ nước thải xuống $< 35^\circ\text{C}$.
  2. Quá trình lưu nước và chuyển động qua các bể phản ứng hở và bể lắng I tiếp tục hạ nhiệt độ dòng nước xuống $28 - 30^\circ\text{C}$, tạo môi trường nhiệt độ tối ưu cho vi sinh vật trong bể Aeroten ($25 - 32^\circ\text{C}$).

4. Bùn thải của hệ thống được quản lý và xử lý ra sao?

Hệ thống phát sinh 2 loại bùn:

  • Bùn hóa lý từ Bể lắng I ($16\text{ m}^3/\text{ngày}$, độ ẩm $95%$).
  • Bùn sinh học dư từ Bể lắng II ($4,48\text{ m}^3/\text{ngày}$, độ ẩm $98%$). Toàn bộ bùn được gom về Bể nén bùn trọng lực để giảm độ ẩm xuống $92 - 94%$, sau đó bơm qua Máy ép bùn khung bản để ép thành bánh bùn khô có độ ẩm $< 70%$. Bánh bùn hóa lý chứa kim loại nặng được thu gom và xử lý bởi đơn vị chức năng theo quy chế quản lý chất thải nguy hại.

5. Cần diện tích mặt bằng bao nhiêu để xây dựng trạm xử lý 800 m3/ngày đêm?

Tổng diện tích xây dựng cụm công trình chính khoảng $350 - 400\text{ m}^2$ (kích thước khu đất tối ưu khoảng $15\text{m} \times 25\text{m}$). Nếu tính thêm diện tích nhà điều hành, nhà chứa máy ép bùn, kho hóa chất và đường nội bộ, tổng diện tích khuôn viên trạm xử lý cần khoảng $600 - 800\text{ m}^2$.

Kết luận

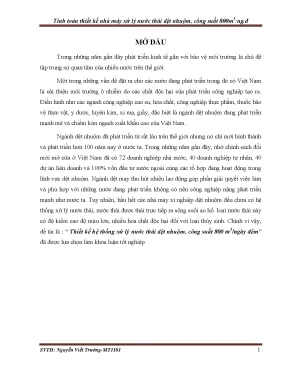

Đồ án khóa luận tốt nghiệp "Tính toán thiết kế nhà máy xử lý nước thải dệt nhuộm, công suất 800 m3/ngày đêm" đã giải quyết triệt để bài toán ô nhiễm nguồn nước đặc thù của ngành công nghiệp dệt may thông qua chuỗi giải pháp kỹ thuật tối ưu:

  • Công nghệ vững chắc: Bố trí chuẩn xác chuỗi công đoạn Cơ học $\to$ Hóa lý bậc 1 (Keo tụ $\text{PAC}$ + Tạo bông $\text{A101}$ + Lắng I) $\to$ Sinh học bậc 2 (Aeroten bọt mịn + Lắng II) $\to$ Lọc áp lực $\to$ Khử trùng.
  • Hiệu quả xử lý ấn tượng: Khử $90,0%$ $\text{COD}$, $91,7%$ $\text{BOD}_5$, $88,0%$ $\text{TSS}$ và $95,8%$ Độ màu, đảm bảo nước thải đầu ra đạt Quy chuẩn kỹ thuật quốc gia QCVN 13:2008/BTNMT (Cột B).
  • Giá trị thực tiễn cao: Bản tính toán cung cấp đầy đủ thông số động lực học, kích thước công trình, đặc tính cơ điện và định mức vận hành kinh tế ($\sim 4.000\text{ VNĐ/m}^3$), sẵn sàng để chuyển giao và ứng dụng trực tiếp vào thực tế sản xuất tại các khu công nghiệp dệt may trên toàn quốc.
