TÀI LIỆU KHOA HỌC: GIÁO TRÌNH THIẾT KẾ RẬP CÔNG NGHIỆP

Tổng quan về giáo trình

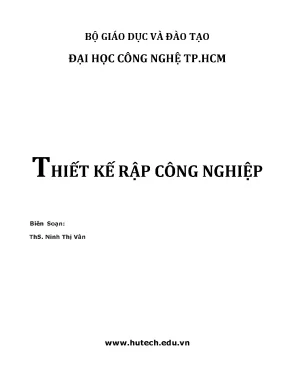

Giáo trình Thiết kế rập công nghiệp (mã tài liệu: 2021.GAR209) do ThS. Ninh Thị Vang biên soạn, được lưu hành nội bộ phục vụ công tác đào tạo tại Trường Đại học Công nghệ TP.HCM (HUTECH). Trong chương trình đào tạo ngành Công nghệ May và Thời trang, học phần này giữ vị trí kỹ thuật đầu tiên và then chốt trong chu trình chuẩn bị sản xuất công nghiệp, kết nối giữa khâu thiết kế mẫu mỹ thuật và dây chuyền may hàng loạt.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học năng lực chuyển dịch toàn diện từ tài liệu kỹ thuật (Tech Pack) và sản phẩm mẫu gốc của khách hàng sang hệ thống mẫu rập kỹ thuật hoàn chỉnh. Người học được huấn luyện phương pháp đọc hiểu bảng thông số kích thước thành phẩm, phân tích quy cách may từng công đoạn, xác định tính chất cơ lý và độ co rút của vải, từ đó triển khai thiết kế các bộ rập mỏng, rập cứng bán thành phẩm, rập phụ trợ sản xuất và chỉnh sửa rập đối theo phản hồi của khách hàng.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận mô-đun tuần tự gồm 5 bài học, đi từ lý luận cơ sở, nguyên tắc kỹ thuật chuẩn hóa đến quy trình công nghệ 7 bước và thực hành trực tiếp trên các dòng sản phẩm cơ bản: áo sơ mi nam, quần âu, quần kaki và áo jacket 3 lớp.

Điểm đặc sắc của giáo trình là tính thực tiễn công nghiệp cao. Toàn bộ hệ thống bài tập và ví dụ minh họa đều sử dụng trực tiếp tài liệu kỹ thuật từ các đơn hàng xuất khẩu thực tế của các doanh nghiệp may mặc (châu Âu, Mỹ, Nhật Bản), bám sát các tiêu chuẩn kỹ thuật của các thương hiệu như Aristino, Fanmei, Motives (Matalan), Việt Tiến.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 5 bài học chính:

  • Bài 1: Thiết kế rập công nghiệp: Cung cấp khái niệm chuyên ngành về rập và thiết kế rập trong sản xuất may đo và may công nghiệp. Phân loại hệ thống rập sản xuất: rập mỏng (giấy dai, mềm, dùng thiết kế và chỉnh sửa); rập cứng (gồm rập thành phẩm cho giác sơ đồ, cắt keo và rập bán thành phẩm đã gia đường may cho phân xưởng cắt, may); hệ thống rập phụ (rập cắt gọt keo/mex, rập ủi nhiệt, rập sang dấu, rập kiểm tra KCS, rập định mức sọc caro). Thiết lập cơ sở thiết kế (mẫu gốc, tài liệu kỹ thuật, cỡ vóc nhân trắc, độ co giãn sợi) và 4 nguyên tắc kỹ thuật bắt buộc. Giới thiệu danh mục dụng cụ đo vẽ chuyên dụng (dùi đục lỗ, bánh xe lăn dấu, kìm bấm dấu, bộ thước cong).
  • Bài 2: Thiết kế rập theo tài liệu và theo mẫu gốc: Chuẩn hóa quy trình kỹ thuật 7 bước:
    • Bước 1: Nghiên cứu tính chất cơ lý nguyên phụ liệu (thành phần, hoa văn, độ co bai);
    • Bước 2: Nghiên cứu tài liệu và mẫu gốc, giải quyết mâu thuẫn kỹ thuật;
    • Bước 3: Tính toán lượng dư công nghệ trung bình (độ co cộm đường may, lực ép keo);
    • Bước 4: Dựng hình chi tiết trên giấy mỏng từ chi tiết lớn đến chi tiết nhỏ, gia đường may;
    • Bước 5: Kiểm tra hình dáng, thông số, đường lắp ráp và ký hiệu;
    • Bước 6: Thiết kế dấu bấm, dấu khoan và rập định hình;
    • Bước 7: Lập bảng thống kê chi tiết cắt (phân loại nhóm A - Vải chính, B - Vải phối, C - Vải lót/keo).
  • Bài 3: Thiết kế áo sơ mi nam: Triển khai thiết kế chi tiết áo sơ mi nam tay ngắn vạt bầu (vòng cổ 40 cm, dài áo 77 cm, ngực 56 cm) với kết cấu nẹp khuy cuộn, túi ngực đáy nhọn, đô sau 2 lớp; tiếp tục mở rộng sang thiết kế sơ mi nam tay dài form fit theo tiêu chuẩn kỹ thuật Aristino (mã ALS149/150/151S7), tiêu chuẩn kỹ thuật An Phát (mã HF7382) và bảng thông số POM quốc tế của công ty VNS (mã MN102862).
  • Bài 4: Thiết kế quần âu: Dựng hình thân trước, thân sau và các chi tiết phụ (ba ghết đơn, ba ghết đôi, đáp túi xéo, viền cơi túi sau) của quần âu nam theo tiêu chuẩn hãng Fanmei (mã MEN-S17-1121-009) và quần kaki nam không ply wash BIO tại xưởng Đoàn Hùng (mã 1J6166NT5/QK0B) với hệ số co rút dọc 1,8%. Cung cấp bài tập thực hành theo mã hàng xuất khẩu Motives/Matalan (AW18).
  • Bài 5: Thiết kế áo jacket 3 lớp: Hướng dẫn quy trình bóc tách kết cấu và thiết kế rập cho sản phẩm áo jacket 3 lớp (lớp vải chính, lớp bông gòn chần và lớp vải lót), tính toán lượng dư đường may bù co cộm do độ dày của lớp gòn cách nhiệt.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết định lượng thông qua các công thức và nguyên tắc kỹ thuật:

  • Công thức xác định độ co rút của nguyên liệu qua xử lý nhiệt/giặt/ủi: $$R_{\text{dọc (hoặc ngang)}} (%) = \frac{L_0 - L_1}{L_0} \times 100$$ (Trong đó $L_0$ là kích thước ban đầu; $L_1$ là kích thước sau khi xử lý co).
  • Công thức xác định thông số kích thước bán thành phẩm: $$\text{Thông số bán thành phẩm} = \text{Thông số thành phẩm} + \text{Độ gia đường may} + \text{Độ co nguyên liệu} + \text{Độ cộm} + \text{Độ xơ}$$
  • Nguyên tắc bù lượng dư an toàn cho vải kẻ sọc và kẻ caro: Bổ sung lượng dư từ 0,5 đến 1 chu kỳ kẻ sọc/caro cho các chi tiết nhỏ (cổ áo, bát tay, túi áo, cầu vai) để đảm bảo độ khớp nối hoa văn.
  • Hệ thống ký hiệu kỹ thuật trên rập: Bắt buộc ghi nhận đầy đủ tên chi tiết, số lượng cắt, chiều canh sợi (canh dọc, ngang, xéo $45^\circ$), ký hiệu mã hàng, cỡ vóc (size), loại vải (chính, phối, lót, dựng/keo).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu tài liệu kỹ thuật đa ngôn ngữ (tiếng Việt và bảng thông số POM tiếng Anh); vẽ dựng hình hình học phẳng chính xác các chi tiết trang phục; tính toán lượng gia đường may theo từng loại thiết bị (vắt sổ 2 kim 5 chỉ gia 1 cm, nẹp cuốn gia 3–6 cm, lai gấu gia 1–5 cm).
  • Kỹ năng phân tích: Đo kiểm thông số thực tế trên sản phẩm mẫu gốc; đối chiếu và xử lý xung đột dữ liệu giữa tài liệu kỹ thuật và mẫu đối; phân tích ảnh hưởng của cơ tính vải (độ co dãn, độ xơ tuột, bề mặt tuyết) đến kích thước rập.
  • Năng lực thực hành công nghiệp: Chế tạo hệ thống rập phụ trợ (rập cữ diễu ba ghết, rập ủi ép mex chân cổ, rập định vị túi mổ, rập đục lỗ khuy nút); lập bảng tiêu chuẩn cắt đồng bộ phục vụ dây chuyền giác sơ đồ và phân xưởng cắt.

Phương pháp giảng dạy và học tập

Giáo trình định hướng mô hình đào tạo kết hợp chặt chẽ giữa truyền thụ kiến thức lý thuyết và thực hành xưởng mô phỏng phòng kỹ thuật nhà máy:

  • Phương pháp thuyết trình: Giảng viên cung cấp hệ thống kiến thức nền tảng, các công thức tính toán lượng dư công nghệ, phân tích các nguyên tắc hình học dựng rập và giải thích các quy định tiêu chuẩn kỹ thuật trong sản xuất may công nghiệp.
  • Phương pháp thảo luận nhóm: Tổ chức trao đổi, phản biện giữa giảng viên và sinh viên nhằm xử lý các tình huống kỹ thuật phức tạp: giải quyết sai lệch giữa thông số tài liệu và áo mẫu thực tế, phương án phân bổ canh sợi cho chi tiết phối sọc caro, hoặc xác định thứ tự lắp ráp tối ưu cho cụm chi tiết.
  • Hệ thống bài tập và case studies: Sinh viên trực tiếp giải quyết các hồ sơ kỹ thuật thực tế lấy từ các đơn hàng gia công của các công ty may. Bài tập cá nhân rèn luyện kỹ năng vẽ rập mỏng và chế tạo rập bán thành phẩm theo từng cỡ số; bài tập nhóm yêu cầu phân tích quy trình công nghệ và lập bảng tiêu chuẩn cắt hoàn chỉnh cho một mã hàng xuất khẩu.
  • Phương pháp đánh giá học phần: Kết quả học tập được đánh giá định lượng thông qua thực hành chuyên môn:
    • Điểm quá trình (trọng số 50%): Điểm trung bình các bài tập thực hành dựng rập, chế tạo rập phụ và mức độ hoàn thành bài tập chuẩn bị tại nhà.
    • Điểm thi kết thúc học phần (trọng số 50%): Bài thi thực hành thiết kế trọn bộ rập một sản phẩm may công nghiệp theo tài liệu kỹ thuật trong thời gian quy định.
  • Hướng dẫn tự học và điều kiện cơ sở vật chất: Sinh viên phải đảm bảo tham dự tối thiểu 80% thời lượng trên lớp; chuẩn bị đầy đủ bộ dụng cụ chuyên dụng cá nhân trước mỗi buổi thực hành. Cơ sở đào tạo yêu cầu phòng học chuẩn từ 25 đến 30 sinh viên, đảm bảo điều kiện ánh sáng tự nhiên và nhân tạo, bàn cắt rập đúng tiêu chuẩn nhân trắc, máy chiếu có độ chuẩn màu từ 80% trở lên phục vụ phân tích tài liệu hình ảnh.

Điểm nổi bật và cập nhật

Giáo trình phản ánh trung thực thực tế công nghệ tại các xí nghiệp may công nghiệp hiện đại thông qua các nội dung cập nhật:

  • Chuyển đổi từ may đo sang sản xuất đại trà: Khác biệt hoàn toàn với phương pháp thiết kế may đo truyền thống theo số đo cá thể, giáo trình tiếp cận thiết kế dựa trên hệ thống cỡ vóc chuẩn hóa công nghiệp, tối ưu hóa năng suất và giảm thiểu tiêu hao nguyên liệu trên sơ đồ giác mẫu.
  • Tích hợp công nghệ xử lý co rút và hoàn tất sản phẩm: Đưa vào chương trình các thông số kỹ thuật xử lý vật liệu tiên tiến, điển hình như quy trình tính toán độ co ngót vải qua các công đoạn giặt công nghiệp, phà hơi, wash BIO (trích xuất trực tiếp từ quy trình wash của xưởng wash Đoàn Hùng trên vải kaki với tỷ lệ co dọc 1,8%) và xử lý độ dày khi chần gòn trên áo jacket 3 lớp.
  • Tiếp cận tiêu chuẩn kỹ thuật quốc tế: Cập nhật bảng thông số đo chuẩn quốc tế POM (Points of Measure) bằng tiếng Anh với các mã đo chi tiết (như mã MN102862: Center Back Body Length, Across Shoulder, Armhole Depth, Sleeve Placket), kèm theo dung sai kỹ thuật cho phép ($\pm \text{Tol}$), phản ánh trực tiếp phương thức giao dịch kỹ thuật giữa các nhà máy may Việt Nam và đối tác nước ngoài.
  • Chuẩn hóa hệ thống rập phụ trợ: Không dừng lại ở rập thân chính, tài liệu hướng dẫn chi tiết quy cách chế tạo các loại rập cữ phục vụ gá lắp trên máy may chuyên dụng: rập cuốn nẹp, rập là lộn lá cổ, rập định vị vị trí đóng khuy bọ, góp phần nâng cao tính khả thi công nghệ khi triển khai sản xuất hàng loạt.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Tài liệu phục vụ trực tiếp cho sinh viên năm thứ hai hoặc năm thứ ba bậc đại học và cao đẳng thuộc ngành Công nghệ May, Công nghệ Dệt may và Thiết kế Thời trang.
  • Kiến thức tiền đề (Prerequisites): Người học bắt buộc phải hoàn thành các học phần cơ sở ngành bao gồm: Thiết kế trang phục cơ bản (đã nắm vững phương pháp dựng hình cơ bản của áo sơ mi, quần âu, áo jacket) và Vật liệu may (hiểu rõ cấu trúc dệt, tính chất cơ lý sợi và độ co giãn của vải).
  • Giảng viên giảng dạy: Tài liệu là căn cứ chuyên môn chuẩn để giảng viên biên soạn đề cương bài giảng chi tiết, xây dựng kế hoạch thực hành xưởng, hướng dẫn đồ án môn học và thiết kế ngân hàng đề thi thực hành kết thúc học phần.
  • Cán bộ kỹ thuật và người tự học: Giáo trình có giá trị tham khảo kỹ thuật cho nhân viên phát triển mẫu (R&D), nhân viên thiết kế rập (Pattern Maker), kỹ thuật viên giác sơ đồ và chuyền trưởng tại các nhà máy may công nghiệp muốn chuẩn hóa kỹ năng thiết kế rập từ tài liệu kỹ thuật khách hàng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế cho sinh viên chuyên ngành Công nghệ May, Thiết kế Thời trang tại các trường đại học, cao đẳng kỹ thuật, cùng đội ngũ kỹ thuật viên đang làm việc tại phòng kỹ thuật hoặc phòng mẫu của các công ty may mặc.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi tiếp cận môn học?

Sinh viên cần tích lũy kiến thức tiền đề về kỹ thuật may cơ bản, kết cấu trang phục cơ bản (áo sơ mi, quần âu, áo jacket), phương pháp đo cơ thể người và hiểu biết về đặc tính cơ lý của các loại nguyên phụ liệu may mặc.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu cắt may thông thường?

Giáo trình không dạy cắt may đơn chiếc thủ công mà tập trung vào quy trình thiết kế rập công nghiệp phục vụ sản xuất đại trà. Nội dung gắn liền với việc xử lý hồ sơ kỹ thuật khách hàng, tính toán hệ số co rút công nghiệp, bù lượng dư chu kỳ kẻ sọc/caro, chế tạo rập phụ (rập ủi, rập cữ, rập sang dấu) và lập bảng thống kê chi tiết cắt.

4. Phương pháp nào giúp tự học giáo trình đạt hiệu quả cao nhất?

Người học cần kết hợp việc nghiên cứu lý thuyết 7 bước thiết kế với việc thực hành vẽ dựng hình thực tế trên giấy mỏng; chuẩn bị đầy đủ bộ dụng cụ kỹ thuật (bánh xe lăn dấu, dùi đục, thước cong); đối chiếu liên tục giữa bản vẽ hình dáng mô tả và bảng thông số kích thước thành phẩm để kiểm tra độ khớp của các đường lắp ráp.

5. Giáo trình có bao gồm các tài liệu kỹ thuật thực tế để thực hành không?

Có. Giáo trình tích hợp trực tiếp các tiêu chuẩn kỹ thuật (Tech Pack), bảng thông số kích thước thành phẩm và hình ảnh mô tả vị trí đo từ các đơn vị sản xuất cụ thể như Aristino, Fanmei, An Phát, VNS và Motives/Matalan để sinh viên thực hành giải quyết bài toán kỹ thuật thực tế.

Kết luận

Giáo trình Thiết kế rập công nghiệp của ThS. Ninh Thị Vang cung cấp hệ thống tri thức chuẩn mực về quy trình thiết kế và chế tạo rập kỹ thuật trong ngành may mặc. Giá trị cốt lõi của tài liệu nằm ở tính quy chuẩn công nghiệp, liên kết chặt chẽ giữa lý thuyết hình học phẳng với thực tiễn sản xuất may xuất khẩu.

Lộ trình học tập đề xuất cho người học là tiếp cận tuần tự từ nguyên tắc đại cương và phân loại rập (Bài 1), làm chủ quy trình công nghệ 7 bước (Bài 2), sau đó thực hành nâng cao qua từng nhóm sản phẩm có độ phức tạp tăng dần: áo sơ mi nam (Bài 3), quần âu và quần kaki xử lý co rút/wash (Bài 4), tiến đến sản phẩm áo jacket 3 lớp chần gòn nhiều chi tiết (Bài 5).

Để mở rộng kiến thức, người học nên tham khảo thêm các tài liệu hướng dẫn đo lường quốc tế POM, quy trình công nghệ may của Tổng công ty May Việt Tiến và các tiêu chuẩn kiểm tra chất lượng sản phẩm may mặc xuất khẩu hiện hành.
