Tổng quan về giáo trình

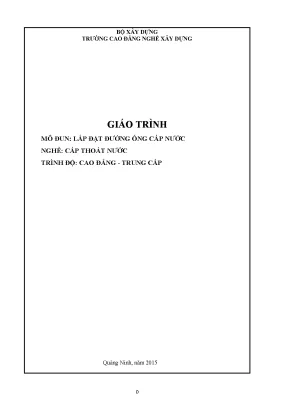

Giáo trình mô đun Lắp đặt đường ống cấp nước (Mã mô đun: MĐ) do Trường Cao đẳng nghề Xây dựng thuộc Bộ Xây dựng biên soạn năm 2015 tại Quảng Ninh. Tài liệu được thiết kế phục vụ chương trình đào tạo nghề Cấp thoát nước ở hai cấp trình độ: Cao đẳng và Trung cấp. Trong khung chương trình đào tạo, đây là mô đun chuyên môn mang tính tích hợp, được bố trí giảng dạy sau các mô đun kỹ thuật cơ sở nhằm trang bị cho học sinh năng lực thực hiện các công đoạn gia công và lắp đặt mạng lưới cấp nước theo hồ sơ bản vẽ thiết kế.

Mục tiêu học tập của mô đun được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Nêu được các tiêu chuẩn kỹ thuật của ống và phụ kiện; đọc hiểu bản vẽ thi công hệ thống cấp nước; trình bày chính xác quy trình và trình tự lắp đặt mạng lưới đường ống cấp nước trong nhà.
  • Về kỹ năng: Sử dụng đúng kỹ thuật các thiết bị, dụng cụ chuyên dụng; thực hiện chuẩn xác các thao tác lấy dấu, cắt, sửa bavia, ren, hàn nhiệt, dán keo và lắp ráp phụ kiện; tổ hợp hoàn chỉnh hệ thống ống cấp nước và cụm đồng hồ đo lưu lượng nước đáp ứng yêu cầu kỹ thuật và độ kín khít.
  • Về năng lực tự chủ và trách nhiệm: Hình thành khả năng tổ chức, quản lý khu vực thực hành, chịu trách nhiệm về chất lượng sản phẩm gia công; tuân thủ nghiêm ngặt các quy định về an toàn lao động và vệ sinh công nghiệp.

Về cấu trúc, giáo trình được biên soạn thành 6 bài học độc lập tương ứng với các kỹ thuật liên kết ống và cụm kết cấu trong công trình:

  1. Bài 1: Lắp đặt ống, phụ kiện bằng mối nối ren
  2. Bài 2: Lắp đặt ống, phụ kiện bằng mối nối hàn nhiệt
  3. Bài 3: Lắp đặt ống, phụ kiện bằng mối nối dán keo
  4. Bài 4: Lắp đặt ống phụ kiện bằng mối nối gioăng
  5. Bài 5: Lắp cụm đồng hồ đo lưu lượng nước
  6. Bài 6: Lắp đặt mạng lưới đường ống cấp nước trong nhà

Đặc điểm tiếp cận của tài liệu là kết hợp chặt chẽ giữa tính toán kỹ thuật (xác định chiều dài phôi cắt $L_{th}$ từ bản vẽ $L_{bv}$), quy trình thao tác từng bước (step-by-step), bảng phân tích nguyên nhân - biện pháp khắc phục sai phạm, và hệ thống tiêu chí lượng hóa kết quả thông qua phiếu đánh giá thực hành thang điểm 100.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học chính với tính liên kết tuần tự từ cấu kiện đơn lẻ đến toàn bộ hệ thống mạng lưới:

  • Bài 1: Lắp đặt ống, phụ kiện bằng mối nối ren: Hướng dẫn kỹ thuật gia công ống thép tráng kẽm ($\Phi15 - \Phi50$). Trọng tâm bài học gồm: quy ước bản vẽ mặt bằng và không gian (sơ đồ khu vệ sinh WC2, WC3); công thức xác định chiều dài gia công ống; kỹ thuật cắt ống bằng dao cắt tay/máy cắt; làm sạch bavia bằng mũi khoét và dũa; kỹ thuật cắt ren thủ công (dùng bàn ren tay có 3 chấu định tâm và bộ dao 4 chiếc) và cắt ren bằng máy ren điện (động cơ 1500 vòng/phút); ứng dụng các phụ kiện nối ren (măng sông, rắc co, tê/thông tam, thông tứ, cút, lơ, kép, côn thu, nút); quy trình quấn vật liệu lót (băng tan, dây đay) và xiết nối bằng kìm cá sấu hoặc mỏ lết.
  • Bài 2: Lắp đặt ống, phụ kiện bằng mối nối hàn nhiệt: Tập trung vào hai chủng loại vật liệu nhựa nhiệt dẻo là PP-R và HDPE. Bài học phân tích cấu tạo và nguyên lý của máy hàn nhiệt DN21–DN63 (thanh tản nhiệt nhôm/gang, rơ-le nhiệt đóng ngắt ở nhiệt độ làm việc $260^\circ\text{C}$) và máy hàn đối đầu DN75–DN200 (sử dụng đĩa gia nhiệt và dao khỏa). Cung cấp bảng thông số thời gian gia nhiệt, ghép nối, làm nguội theo đường kính ống PP-R và kích thước nóng chảy đối đầu đối với ống HDPE (từ DN50 đến DN500).
  • Bài 3: Lắp đặt ống, phụ kiện bằng mối nối dán keo: Áp dụng cho ống và phụ kiện nhựa uPVC/CPVC. Nội dung gồm quy trình cắt gọt, mài vát mép đầu ống, làm mềm bề mặt khớp nối bằng sơn lót đối với ống cỡ lớn ($\text{DN} \ge 150\text{ mm}$), kỹ thuật quét keo kết dính dọc trục; định mức khối lượng keo dán chuẩn từ DN21 (1,4 gam) đến DN400 (249,6 gam) theo Bảng 5.2 và các biện pháp an toàn phòng chống cháy nổ do dung môi bay hơi.
  • Bài 4: Lắp đặt ống phụ kiện bằng mối nối gioăng: Phân tích kết cấu mối nối gioăng cao su, tính toán lực đẩy tại các điểm nối theo áp lực nước thiết kế ($7\text{ kG/cm}^2$), kỹ thuật vát mép tạo góc dẫn, vạch 2 đường giới hạn lắp ghép trên thân ống và phương pháp kiểm tra vị trí vòng đệm cao su sau khi lồng ép.
  • Bài 5: Lắp cụm đồng hồ đo lưu lượng nước: Phân loại và phân tích nguyên lý làm việc của các loại đồng hồ đo nước lưu tốc kiểu cánh quạt, kiểu tuốc-bin và kiểu phối hợp; quy định về đoạn ống thẳng trước và sau đồng hồ; kỹ thuật tổ hợp cụm nút đồng hồ hoàn chỉnh gồm van khóa, van một chiều, bộ lọc cặn và rắc co kết nối.
  • Bài 6: Lắp đặt mạng lưới đường ống cấp nước trong nhà: Tổng hợp các quy trình định vị tuyến ống, phóng tuyến trên hiện trường, tạo rãnh đặt ống âm tường/sàn; vận chuyển, gá lắp, căn chỉnh độ dốc và đồng tâm; cố định đường ống bằng đai treo, vít nở; quy trình thử áp lực đường ống bằng bơm tay/bơm điện để nghiệm thu độ bền và độ kín khít trước khi hoàn thiện bề mặt.

Progression logic (logic tiến trình) của giáo trình đi từ việc trang bị kỹ năng gia công cơ bản đối với từng dạng liên kết vật liệu (kim loại, nhựa nhiệt dẻo, nhựa dán keo, mối nối mềm) $\rightarrow$ kỹ thuật lắp đặt cụm thiết bị đo đếm chuyên ngành $\rightarrow$ tích hợp toàn diện thành quy trình thi công hệ thống mạng lưới cấp nước hoàn chỉnh trong công trình xây dựng.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở kỹ thuật thông qua ba nhóm kiến thức:

  1. Quy chuẩn đọc và bóc tách bản vẽ kỹ thuật: Hệ thống ký hiệu quy ước đường ống cấp nước, phụ kiện, thiết bị vệ sinh trên bản vẽ mặt bằng kiến trúc, sơ đồ không gian trục đo và bản vẽ chi tiết lắp đặt.
  2. Công thức toán học tính toán kích thước gia công:
    • Đối với mối nối ren và dán keo: $$L_{th} = L_{bv} - \frac{1}{2} \cdot L_{pk} + L_n$$ (Trong đó: $L_{th}$ là chiều dài phôi ống thực tế cần cắt; $L_{bv}$ là kích thước tim trục trên bản vẽ; $L_{pk}$ là chiều dài phụ kiện; $L_n$ là chiều dài phần ngậm mối nối/bước ren).
    • Đối với mối nối hàn nhiệt: $$L_{th} = L_{bv} - \frac{1}{2} \cdot L_{mh}$$ (Trong đó $L_{mh}$ là chiều dài tiêu hao mối hàn).
  3. Nguyên lý cơ lý và nhiệt động lực học trong liên kết đường ống:
    • Nguyên lý biến dạng cơ học khi cắt gọt ren và tạo độ côn trên ren ống thép.
    • Nguyên lý nóng chảy và đồng hóa vật liệu nhựa PP-R, HDPE dưới tác động nhiệt ở ngưỡng chuẩn $260^\circ\text{C}$ và áp lực nén đối đầu.
    • Cơ chế hòa tan và liên kết phân tử của dung môi keo CPVC/uPVC.
    • Quy luật thủy lực và áp lực nén chất lỏng khi thử nghiệm độ kín khít ($P_{th} = 3\text{ at}$ hoặc áp suất danh định).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Cắt ống vuông góc tâm trục; sửa bavia và doa miệng ống; vận hành bàn ren tay và máy tiện ren ống chuyên dụng; cài đặt và thao tác máy hàn nhiệt nhựa PP-R/HDPE; quét keo dung môi đúng kỹ thuật tránh tắc nghẽn lòng ống; căn chỉnh gioăng cao su; lắp đặt van khóa và cụm đồng hồ đo lưu lượng; vận hành máy bơm thử áp lực.
  • Kỹ năng phân tích và chẩn đoán lỗi (Analytical skills): Đo đạc, phân tích sai lệch kích thước giữa bản vẽ và thực địa; nhận diện nguyên nhân các dạng sai hỏng cơ học (ren lệch tâm, mẻ đỉnh ren, đầu ống méo do lực tỳ dao quá lớn, mối hàn không ngấu do thiếu nhiệt, mối nối dán keo bị rò rỉ khí/nước) và đưa ra biện pháp xử lý tương ứng.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Lập bảng danh mục dự trù thiết bị, dụng cụ, vật tư theo quy mô nhóm và lớp học; bố trí mặt bằng gia công đạt chuẩn an toàn lao động; kiểm soát định mức tiêu hao vật liệu; quản lý thời gian thao tác gia công theo định mức bài thi kỹ năng nghề.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình giảng dạy tích hợp (kết hợp lý thuyết chuyên môn với thực hành thao tác tại xưởng). Cấu trúc mỗi bài học được tiêu chuẩn hóa theo chu trình 7 bước nghiệp vụ:

  1. Nghiên cứu hồ sơ lắp đặt và đọc bản vẽ.
  2. Tính toán kích thước cắt ống thực tế.
  3. Công tác chuẩn bị (vật tư, thiết bị, mặt bằng).
  4. Công tác kiểm tra vật tư và an toàn lao động.
  5. Cắt, sửa, gia công đầu ống.
  6. Lắp ráp ống và phụ kiện.
  7. Kiểm tra, thử áp lực và đánh giá hoàn thành.

Bài tập, tình huống thực hành và case studies

  • Mô hình thực hành tiêu chuẩn: Bài tập thi sát hạch tay nghề bậc thợ 3/7 nghề Cấp thoát nước với sơ đồ đường ống không gian mẫu (kích thước $A=1450\text{ mm}$, $B=200\text{ mm}$, $C=550\text{ mm}$, $D=200\text{ mm}$, $E=785\text{ mm}$ đối với ống nhiệt $\Phi21$; hoặc bài thi lắp đặt hệ thống thoát nước nhựa uPVC thời lượng 60 phút).
  • Hồ sơ thiết kế khu vệ sinh thực tế: Bản vẽ mặt bằng và sơ đồ không gian cấp nước khu WC2a, WC2b, WC3 với đầy đủ kích thước tim trục và ký hiệu thiết bị (bình nước nóng bnn, vòi xịt xb, bệt bi, chậu rửa crb, vòi tắm tn).

Phương pháp kiểm tra, đánh giá (Assessment methods)

Kết quả học tập được đánh giá định lượng thông qua Phiếu đánh giá thực hành thang điểm 100, phân bổ theo 6 tiêu chí:

STT Nội dung đánh giá Điểm chuẩn Yêu cầu kỹ thuật và mức trừ điểm
1 Chuẩn bị 5 Đầy đủ dụng cụ, vật tư (2đ); sắp xếp ngăn nắp (1đ); bảo hộ lao động (2đ). Trừ điểm nếu thiếu bảo hộ ($\ge 40%$ trừ 1đ) hoặc không chuẩn bị (-2đ).
2 Thao tác động tác 10 Thao tác đúng, chuẩn xác (7đ); dùng đúng đồ nghề (3đ). Thao tác sai $\ge 2$ động tác trừ 2đ; sai đồ nghề trừ 2đ.
3 Kỹ thuật & chất lượng sản phẩm 55 - Gia công (10đ): Không cong vênh, bẹp, đủ số đỉnh ren (10đ). Nứt/bẹp $>10%$ chiều dài (-2đ); sai số đỉnh ren (-2đ).
- Lắp đặt (20đ): Đúng bản vẽ, không biến dạng, không rò rỉ khi thử áp lực (20đ). Rò rỉ từ 1 mối nối (3đ); $\ge 4$ mối nối (-2đ); sai bản vẽ (-3đ).
- Kích thước (20đ): Đúng kích thước (20đ); sai số $<2\text{ mm}$ đạt $\ge 80%$ (15đ); sai số $>5\text{ mm}$ chiếm $\ge 51%$ (-10đ).
4 An toàn & vệ sinh lao động 10 Đảm bảo an toàn (3đ); dùng tốt thiết bị an toàn (3đ); vệ sinh ống (2đ); vệ sinh nơi làm việc (2đ). Mất an toàn trừ 5đ.
5 Tiết kiệm vật tư 10 Sử dụng hết 100% vật tư cấp phát (10đ); $\le 80%$ vật tư (5đ); đổi vật tư lần 2 trừ 2đ.
6 Thời gian thực hiện 10 Đúng thời gian quy định (10đ); sớm hơn 5 phút (6đ); muộn $>10$ phút trừ 2đ.

Hướng dẫn tự học (Self-study guidelines)

  • Học sinh tự lập bảng tính toán kích thước đoạn ống ($L_{th}$) theo mẫu Bảng 4.2 trước khi gia công cắt phôi.
  • Tra cứu và tuân thủ các thông số định mức nhiệt độ và thời gian gia nhiệt ống PP-R tại Bảng 4.2; kích thước nóng chảy đối đầu ống HDPE tại Bảng 4.4; định mức tiêu hao keo dán tại Bảng 5.2.
  • Đối chiếu sản phẩm gia công với bảng phân tích lỗi để tự phát hiện nguyên nhân ren bị lệch, ren vỡ đỉnh, mối hàn bị khe hở hoặc lệch tâm.

Điểm nổi bật và cập nhật

  • Hệ thống hóa toàn diện các công nghệ nối ống: Giáo trình tích hợp đầy đủ 4 phương pháp nối ống phổ biến trong công trình xây dựng hiện đại: liên kết ren kim loại (thép mạ kẽm), liên kết hàn nhiệt (PP-R, HDPE), liên kết hóa chất dán keo (uPVC/CPVC) và liên kết cơ học đàn hồi (gioăng cao su).
  • Tích hợp vật liệu ống thế hệ mới: Thay vì chỉ tập trung vào ống thép truyền thống, tài liệu cập nhật chi tiết quy trình thi công ống nhựa hàn nhiệt PP-R dùng cho mạng lưới cấp nước nóng/lạnh, ống HDPE cấp nước cỡ lớn chịu va đập và ống uPVC dán keo.
  • Dữ liệu kỹ thuật và định mức định lượng chi tiết:
    • Định mức khối lượng keo dán cụ thể từ kích thước nhỏ DN21 ($1,4\text{ g}$) đến kích thước lớn DN400 ($249,6\text{ g}$) tại Bảng 5.2.
    • Bảng thông số kỹ thuật hàn ống PP-R phân định rõ thời gian gia nhiệt, ghép nối và làm nguội theo từng cấp đường kính ($20 - 63\text{ mm}$).
    • Bảng kích thước nóng chảy $H$ khi gia nhiệt ống HDPE (từ $2 - 3\text{ mm}$ cho cỡ ống $50 - 90\text{ mm}$ đến $10 - 12\text{ mm}$ cho cỡ ống $355 - 500\text{ mm}$).
  • Bám sát tiêu chuẩn sát hạch kỹ năng nghề: Nội dung bài thực hành và tiêu chí chấm điểm được xây dựng tương thích trực tiếp với khung đề thi sát hạch tay nghề công nhân Cấp thoát nước bậc 3/7, đáp ứng yêu cầu kỹ thuật thực tế tại các công trường thi công cấp thoát nước.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Người học trình độ Cao đẳng và Trung cấp thuộc chuyên ngành Cấp thoát nước, Kỹ thuật công trình cấp thoát nước, Lắp đặt hệ thống đường ống và Công nghệ kỹ thuật kiến trúc/xây dựng.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun kỹ thuật cơ sở trước đó, bao gồm: Vẽ kỹ thuật xây dựng (đọc bản vẽ mặt bằng, hình chiếu trục đo), Cơ lý thuyết - Thủy lực cơ bản, Dung sai lắp ghép và An toàn lao động đại cương.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm tài liệu chuẩn để thiết kế giáo án tích hợp, tổ chức hướng dẫn luyện tập kỹ năng tại xưởng, xây dựng đề thi và bảng barem chấm điểm thi học phần hoặc sát hạch tay nghề thợ bậc 3/7.
  • Kỹ thuật viên và thợ thi công công trình: Sử dụng làm tài liệu tra cứu các bảng thông số kỹ thuật, quy trình kiểm tra độ kín khít bằng áp lực nước ($P_{th}$), cách căn chỉnh đồng hồ đo lưu lượng và hướng dẫn khắc phục sai phạm trong quá trình lắp đặt đường ống tại công trường.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề Cấp thoát nước; đồng thời là tài liệu tham khảo kỹ thuật cho công nhân, kỹ thuật viên lắp đặt đường ống công trình.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần có kiến thức cơ bản về đọc bản vẽ xây dựng (mặt bằng kiến trúc, sơ đồ không gian), hiểu các quy ước ký hiệu đường ống và nắm vững các quy định an toàn lao động cơ bản trước khi thực hành trên thiết bị máy cắt, máy tiện ren và máy hàn nhiệt.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết cấp thoát nước khác?

Tài liệu được thiết kế theo dạng mô đun tích hợp thực hành. Thay vì thuần túy trình bày lý thuyết tính toán thủy lực mạng lưới, giáo trình tập trung hoàn toàn vào quy trình công nghệ thi công, thao tác sử dụng công cụ thực tế, định mức vật tư và bảng barem đánh giá định lượng 100 điểm.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Học sinh cần nắm chắc công thức tính toán chiều dài phôi cắt ($L_{th} = L_{bv} - 1/2 \cdot L_{pk} + L_n$), chuẩn bị bảng dự trù vật tư trước khi gia công, tuân thủ đúng bảng thông số kỹ thuật về nhiệt độ/thời gian hàn nhiệt, và chủ động đối chiếu lỗi sản phẩm theo bảng sai phạm thường gặp trong giáo trình.

5. Giáo trình cung cấp những tài liệu, biểu mẫu bổ trợ nào?

Tài liệu tích hợp sẵn:

  • Sơ đồ bản vẽ cấp nước khu vệ sinh WC thực tế;
  • Bảng kích thước và thời gian hàn ống PP-R (Bảng 4.2);
  • Bảng kích thước nóng chảy ống HDPE (Bảng 4.4);
  • Bảng định mức lượng keo dán ống uPVC (Bảng 5.2);
  • Bảng dự trù vật tư, thiết bị cho lớp học 18 học viên (Bảng 5.1);
  • Phiếu đánh giá thực hành thang điểm 100 với đầy đủ các tiêu chí kỹ thuật, kích thước, an toàn và thời gian.

Kết luận

Giáo trình mô đun Lắp đặt đường ống cấp nước của Trường Cao đẳng nghề Xây dựng chuẩn hóa toàn diện quy trình kỹ thuật gia công, lắp đặt và kiểm tra thử áp lực hệ thống cấp nước trong công trình. Giá trị cốt lõi của tài liệu nằm ở tính thực hành chính xác, chuyển tải trực tiếp các yêu cầu tiêu chuẩn kỹ thuật xây dựng thành các bước thao tác cụ thể, bảng tra định mức định lượng và tiêu chí đánh giá tay nghề rõ ràng.

Lộ trình học tập đề xuất:

  1. Tiếp cận lý thuyết đọc bản vẽ, quy ước ký hiệu và công thức tính phôi cắt;
  2. Rèn luyện kỹ năng đơn công đoạn trên các mối nối ren, hàn nhiệt PP-R/HDPE, dán keo uPVC và mối nối gioăng;
  3. Thực hành lắp đặt cụm thiết bị đo đếm (đồng hồ đo lưu lượng nước);
  4. Tổ hợp thi công hoàn chỉnh toàn bộ mạng lưới đường ống cấp nước trong nhà và thực hiện thử áp lực nghiệm thu.

Tài nguyên bổ trợ đi kèm bao gồm hệ thống bảng tra định mức thời gian hàn nhiệt, bảng tiêu hao keo dán ống, bản vẽ thiết kế thi công mẫu và phiếu đánh giá thực hành chuẩn dùng cho kiểm tra tay nghề bậc 3/7.
