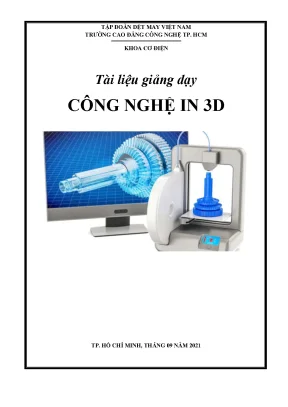

Tài Liệu Giảng Dạy Công Nghệ In 3D

Tài liệu giảng dạy công nghệ in 3D cung cấp kiến thức và kỹ năng cần thiết cho giáo viên và học sinh trong lĩnh vực công nghệ hiện đại.

• Tác giả: Tập Đoàn Dệt May Việt Nam
• Trường học: Trường Cao Đẳng Công Nghệ TP. HCM
• Chuyên ngành: Công Nghệ Kỹ Thuật Cơ Khí
• Đề tài: Công Nghệ In 3D
• Loại tài liệu: Tài Liệu Giảng Dạy
• Năm xuất bản: 2021
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI NÓI ĐẦU
• 1. Bài 1: GIỚI THIỆU TỔNG QUAN VỀ CÔNG NGHỆ IN 3D
• 1.1. I. Tổng quan về lịch sử hình thành công nghệ in 3D
• 1.1.1. 1. Thuật ngữ công nghệ
• 1.1.2. 2. Lịch sử hình thành
• 1.1.3. 3. Các quy trình thiết kế sản phẩm in 3D
• 1.2. II. Các công nghệ in 3D và ứng dụng liên quan
• 1.2.1. 1. Công nghệ SLS
• 1.2.2. 2. Công nghệ SLM
• 1.2.3. 3. Công nghệ FDM
• 1.3. III. Các bộ phận trong máy in 3D
• 1.3.1. 1. Bộ phận cơ khí
• 1.3.2. 2. Bộ phận chuyển động
• 1.3.3. 3. Bộ phận điện-điện tử
• 2. Bài 2: NGUYÊN TẮC CHUNG TRONG THIẾT KẾ - CHẾ TẠO MẪU 3D
• 2.1. I. Các nguyên tắc thành lập bản vẽ in 3D
• 2.1.1. 1. Định dạng file dành cho in 3D
• 2.1.2. 3. Chuẩn bị mô hình in 3D
• 2.2. II. Các yêu cầu trong thiết kế mẫu in 3D
• 2.2.1. 1. Sản phẩm đã được lắp ghép sẵn và sản phẩm có hình dáng phức tạp
• 2.2.2. 2. Hình dáng hình học sản phẩm
• 2.2.3. 3. Lượng vật liệu đỡ thích hợp
• 2.2.4. 4. Tổng kết những lưu ý khi thành lập bản vẽ in 3D
• 2.3. III. Mô hình lát cắt trong mẫu in 3D
• 2.3.1. 1. Cắt mặt phẳng đơn giản trong Meshmixer
• 2.3.2. 2. Cắt nâng cao trong Meshmixer
• 3. Bài 3: QUY TRÌNH IN 3D
• 3.1. I. Quá trình liên kết vật liệu trong công nghệ in 3D
• 3.1.1. 1. Liên kết vật liệu bằng quy trình gia công FDM
• 3.1.2. 2. Liên kết vật liệu bằng quy trình gia công bồi đắp Vat Polymerization
• 3.1.3. 3. Liên kết vật liệu bằng quy trình gia công bồi đắp PBF – Powder Bed Fusion
• 3.1.4. 4. Liên kết vật liệu bằng quy trình gia công bồi đắp Material Jetting
• 3.1.5. 5. Liên kết vật liệu bằng quy trình gia công bồi đắp Binder Jetting
• 3.1.6. 6. Liên kết vật liệu bằng quy trình gia công bồi đắp LOM-Laminated Object Manufacturing
• 3.1.7. 7. Liên kết vật liệu bằng quy trình gia công bồi đắp DMD-Direct Metal Deposition
• 3.2. II. Quá trình hình thành mẫu trong công nghệ in 3D FDM
• 3.2.1. 1. Thao tác trên phần mềm
• 3.2.2. 2. Nhập file in 3D
• 3.2.3. 3. Sử dụng các nút chức năng trên giao diện
• 3.2.4. 4. In nhanh mô hình
• 3.3. III. Thực hành lấy mẫu và liên kết vật liệu
• 3.3.1. 1. Thực hành với mô hình bu lông và đai ốc
• 3.3.2. 2. Thực hành với mô hình nẹp cổ tay
• 4. Bài 4: CÔNG NGHỆ IN 3D VÀ ỨNG DỤNG
• 4.1. I. Các ứng dụng in 3D trong thực tiễn
• 4.2. II. Ứng dụng in 3D trong ngành thời trang
• 4.2.1. 1. In mẫu giày cao gót
• 4.2.2. 2. In mẫu mũ lưỡi trai
• 4.2.3. 3. In mẫu vòng đeo tay
• 4.3. III. Ứng dụng in 3D trong ngành cơ khí
• 4.3.1. 1. Ứng dụng in đồ gá 1
• 4.3.2. 2. Ứng dụng in đồ gá 2
• 4.3.3. 3. Ứng dụng in đồ gá 3
• 4.4. IV. Ứng dụng in 3D trong ngành Robot
• 4.5. V. Ứng dụng in 3D trong ngành nghệ thuật
• Phụ lục
• Tài liệu tham khảo

Tóm tắt

I. Hướng Dẫn Giảng Dạy Công Nghệ In 3D Tổng Quan Cần Biết

Công nghệ in 3D đã trở thành một phần quan trọng trong giáo dục và sản xuất hiện đại. Việc giảng dạy công nghệ này không chỉ giúp sinh viên nắm vững kiến thức lý thuyết mà còn phát triển kỹ năng thực hành. Tài liệu này sẽ cung cấp cái nhìn tổng quan về công nghệ in 3D, từ lịch sử hình thành đến các ứng dụng thực tiễn trong giáo dục.

1.1. Lịch Sử Hình Thành Công Nghệ In 3D

Công nghệ in 3D, hay còn gọi là công nghệ bồi đắp vật liệu, đã có lịch sử phát triển hơn 30 năm. Từ những năm 1980, công nghệ này đã trải qua nhiều giai đoạn phát triển quan trọng, từ Stereolithography đến Fused Deposition Modeling (FDM).

1.2. Các Quy Trình Thiết Kế Sản Phẩm In 3D

Quy trình thiết kế sản phẩm in 3D bao gồm việc sử dụng phần mềm thiết kế để tạo mô hình 3D, sau đó chuyển đổi thành định dạng in 3D. Quy trình này giúp sinh viên hiểu rõ hơn về cách thức hoạt động của công nghệ in 3D.

II. Những Thách Thức Trong Giảng Dạy Công Nghệ In 3D

Giảng dạy công nghệ in 3D không chỉ đơn thuần là truyền đạt kiến thức mà còn phải đối mặt với nhiều thách thức. Những thách thức này bao gồm việc cập nhật công nghệ mới, đảm bảo sinh viên có đủ kỹ năng thực hành và tạo ra môi trường học tập tích cực.

2.1. Cập Nhật Công Nghệ Mới Trong Giáo Dục

Công nghệ in 3D liên tục phát triển, đòi hỏi giảng viên phải thường xuyên cập nhật kiến thức mới. Việc này giúp sinh viên tiếp cận với những công nghệ tiên tiến nhất và áp dụng vào thực tiễn.

2.2. Đảm Bảo Kỹ Năng Thực Hành Cho Sinh Viên

Kỹ năng thực hành là yếu tố quan trọng trong giảng dạy công nghệ in 3D. Cần có các buổi thực hành thường xuyên để sinh viên có thể áp dụng lý thuyết vào thực tế, từ đó nâng cao khả năng sáng tạo và giải quyết vấn đề.

III. Phương Pháp Giảng Dạy Hiệu Quả Công Nghệ In 3D

Để giảng dạy công nghệ in 3D hiệu quả, cần áp dụng các phương pháp giảng dạy đa dạng. Các phương pháp này bao gồm học tập dựa trên dự án, sử dụng công nghệ mô phỏng và tạo điều kiện cho sinh viên tham gia vào các hoạt động thực tế.

3.1. Học Tập Dựa Trên Dự Án

Học tập dựa trên dự án giúp sinh viên áp dụng kiến thức vào thực tiễn. Sinh viên có thể làm việc theo nhóm để thiết kế và sản xuất các sản phẩm in 3D, từ đó phát triển kỹ năng làm việc nhóm và tư duy sáng tạo.

3.2. Sử Dụng Công Nghệ Mô Phỏng

Công nghệ mô phỏng giúp sinh viên hình dung rõ hơn về quy trình in 3D. Việc sử dụng phần mềm mô phỏng giúp sinh viên thực hành mà không cần thiết bị thực tế, tiết kiệm thời gian và chi phí.

IV. Ứng Dụng Thực Tiễn Của Công Nghệ In 3D Trong Giáo Dục

Công nghệ in 3D có nhiều ứng dụng trong giáo dục, từ việc tạo ra mô hình học tập đến việc phát triển sản phẩm thực tế. Những ứng dụng này không chỉ giúp sinh viên hiểu rõ hơn về lý thuyết mà còn khuyến khích sự sáng tạo.

4.1. Tạo Mô Hình Học Tập

Việc sử dụng công nghệ in 3D để tạo ra mô hình học tập giúp sinh viên dễ dàng hình dung các khái niệm phức tạp. Mô hình 3D có thể được sử dụng trong nhiều lĩnh vực như khoa học, kỹ thuật và nghệ thuật.

4.2. Phát Triển Sản Phẩm Thực Tế

Công nghệ in 3D cho phép sinh viên phát triển sản phẩm thực tế từ ý tưởng của mình. Điều này không chỉ giúp sinh viên nâng cao kỹ năng thiết kế mà còn tạo cơ hội cho họ tham gia vào các dự án thực tế.

V. Kết Luận Tương Lai Của Công Nghệ In 3D Trong Giáo Dục

Công nghệ in 3D đang ngày càng trở nên phổ biến trong giáo dục. Tương lai của công nghệ này hứa hẹn sẽ mang lại nhiều cơ hội mới cho sinh viên, từ việc phát triển kỹ năng đến việc tạo ra sản phẩm sáng tạo. Việc giảng dạy công nghệ in 3D cần được cải tiến liên tục để đáp ứng nhu cầu của thị trường.

5.1. Cơ Hội Nghề Nghiệp Trong Lĩnh Vực In 3D

Công nghệ in 3D mở ra nhiều cơ hội nghề nghiệp cho sinh viên. Các lĩnh vực như thiết kế sản phẩm, kỹ thuật cơ khí và y tế đều cần những chuyên gia có kỹ năng in 3D.

5.2. Tương Lai Của Công Nghệ In 3D

Công nghệ in 3D sẽ tiếp tục phát triển và mở rộng ứng dụng trong nhiều lĩnh vực. Việc giảng dạy công nghệ này cần được chú trọng để sinh viên có thể nắm bắt và áp dụng vào thực tiễn.

Nội dung chính

Tổng quan về giáo trình

Tài liệu giảng dạy Công nghệ in 3D do Khoa Cơ điện, Trường Cao đẳng Công nghệ TP. HCM (trực thuộc Tập đoàn Dệt May Việt Nam) biên soạn và ban hành lưu hành nội bộ vào tháng 09 năm 2021. Trong chương trình đào tạo hệ cao đẳng kỹ thuật, môn học giữ vị trí kiến thức chuyên ngành cốt lõi dành cho sinh viên ngành Công nghệ Kỹ thuật Cơ khí và ngành Công nghệ Kỹ thuật Cơ điện tử.

Mục tiêu học tập của tài liệu tập trung trang bị cho người học hệ thống kiến thức toàn diện về công nghệ sản xuất bồi đắp (Additive Manufacturing – AM), từ nguyên lý hoạt động, cấu trúc phần cứng của hệ thống thiết bị, đến các chuẩn định dạng dữ liệu kỹ thuật số. Về mặt năng lực thực hành, tài liệu chuẩn hóa quy trình thiết kế mô hình CAD 3D, kỹ thuật tiền xử lý và sửa lỗi tệp tin hình học, thiết lập thông số gia công (slicing) và quy trình vận hành trực tiếp trên các dòng máy in 3D để chế tạo sản phẩm trong các lĩnh vực cơ khí, y tế, thời trang và công nghiệp tự động hóa.

Cấu trúc giáo trình gồm 4 bài học chính, được sắp xếp theo trình tự tuyến tính từ cơ sở lý thuyết, nguyên tắc thiết kế, quy trình gia công đến ứng dụng kỹ thuật thực tế:

• Bài 1: Giới thiệu tổng quan về công nghệ in 3D
• Bài 2: Nguyên tắc chung trong thiết kế - chế tạo mẫu 3D
• Bài 3: Quy trình in 3D
• Bài 4: Công nghệ in 3D và ứng dụng

Điểm đặc sắc của tài liệu là phương pháp tiếp cận kỹ thuật thực nghiệm gắn liền với dữ liệu thiết bị công nghiệp. Nội dung không dừng lại ở mức mô tả nguyên lý trừu tượng mà đối chiếu chi tiết thông số kỹ thuật của các dòng máy thực tế (như EOS M290, SLM 125HL, Stratasys Fortus 900) cùng hướng dẫn thao tác cụ thể trên các phần mềm xử lý chuyên dụng (Meshmixer, MeshLab, GrabCAD).

---

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Bài 1: Giới thiệu tổng quan về công nghệ in 3D

Nội dung khởi đầu với lịch sử hình thành công nghệ sản xuất bồi đắp từ những năm 1980 qua các phát minh của Hideo Kodama (1981), Charles Hull (1984, Stereolithography, định dạng STL) và Scott Crump (FDM, Stratasys). Bài học phân tích định nghĩa chuẩn hóa theo Hiệp hội Thử nghiệm và Vật liệu Hoa Kỳ (ASTM) và phân loại hai quy trình tạo mẫu: quy trình thuận (từ bản vẽ CAD đến sản phẩm in) và quy trình ngược (quét 3D đối tượng thực để tái tạo, phục chế).

Trọng tâm bài học đi sâu vào phân tích nguyên lý, vật liệu và thiết bị của ba công nghệ chủ chốt:

1. Công nghệ SLS (Selective Laser Sintering): Quá trình thiêu kết laser chọn lọc đối với vật liệu bột (Nylon PA12, gốm sứ, kim loại) mà không cần cấu trúc đỡ (support).
2. Công nghệ SLM (Selective Laser Melting): Nung chảy hoàn toàn bột kim loại tinh khiết (hợp kim Titan Ti-6Al-4V, Niken Inconel, hợp kim đồng) bằng nguồn laser sợi quang Yb-fiber công suất 100W – 400W trong môi trường khí trơ (Argon/Nitơ). Khảo sát các hệ thống thiết bị EOS M290 (tích hợp 4 công cụ giám sát EOSATE Base, Powder Bed, Laser Monitoring, Parameter Editor), SLM 125HL và Zrapid SLM 150.
3. Công nghệ FDM (Fused Deposition Modeling / FFF): Nguyên lý đùn ép sợi nhựa nhiệt dẻo nóng chảy qua vòi phun theo các trục X-Y-Z. Khảo sát các dòng máy của Stratasys như Objet 260 Connex 3, F170/F370, Fortus 900 (buồng in 914,4 x 609,6 x 914,4 mm) và Objet 30 nha khoa.
4. Cấu tạo phần cứng máy in 3D: Khảo sát chi tiết hệ cơ khí (bàn in, khay in nhôm/kính, bộ gia nhiệt, bộ đùn phần nóng/tản nhiệt, bánh răng kéo nhựa), hệ chuyển động (trục vitme Z, dây đai curoa X-Y) và hệ điện - điện tử (động cơ bước, bo mạch chủ điều khiển, driver, cảm biến nhiệt độ, màn hình cảm ứng LCD, các loại đầu đùn CR10, E3D-V6).

Bài 2: Nguyên tắc chung trong thiết kế - chế tạo mẫu 3D

Chuyên đề tập trung vào chuỗi xử lý dữ liệu số hóa từ mô hình 3D sang sản phẩm vật lý:

• Nguyên tắc mô hình hóa CAD: Xây dựng mô hình khối rắn trên SolidWorks, Pro/ENGINEER và kỹ thuật định hướng đặt chi tiết theo trục Z nhằm tối ưu hóa số lượng lớp cắt (layer) và giảm thiểu thời gian gia công.
• Phân loại định dạng tệp tin in 3D:
  • STL: Chuẩn hóa dữ liệu dạng lưới tam giác phẳng (Planar triangles), ổn định nhưng không lưu trữ màu sắc hay vật liệu.
  • OBJ: Lưu trữ màu sắc (kèm tệp MTL) và cấu trúc bề mặt phức tạp, ứng dụng trong kỹ thuật dung sai cao.
  • AMF: Chuẩn dữ liệu ra đời năm 2013 với lưới tam giác cong, mô tả cấu trúc mạng tinh thể (lattice) và nén dung lượng nhẹ.
  • 3MF: Định dạng phát triển bởi liên minh Microsoft, Autodesk, Ultimaker, Stratasys, Siemens, HP, GE; khắc phục lỗi nứt, chồng lấn lưới và hỗ trợ mã nguồn mở.
  • Các định dạng mở rộng khác: VRML, X3G, PLY, FBX.
• Khai thác kho thư viện 3D: Khảo sát các nền tảng chia sẻ tệp tin kỹ thuật như Thingiverse (>3 triệu mô hình), GrabCAD Community Library (>2,8 triệu mô hình CAD gốc), Autodesk Online Gallery (~44.000 mô hình) và MorphoSource.
• Quy trình kiểm tra và sửa lỗi tệp tin: Phân tích các lỗi hình học phổ biến: đảo hướng vector pháp tuyến (Reversed normals), hở bề mặt không kín khối (Open surface), xung đột thể tích (Collision between volumes), cạnh không khớp (Non-aligned edges), tệp hỏng (Bad file type) và sai tỷ lệ kích thước (Wrong scale). Hướng dẫn từng bước sửa lỗi thực tế qua công cụ Inspector (nhận diện lỗi màu xanh, đỏ, xám), Auto Repair All và Make Solid (lựa chọn Sharp Edge Preserve hoặc Accurate) trên phần mềm Meshmixer và công cụ Unify Duplicated Vertices trên MeshLab.

Bài 3: Quy trình in 3D

Hệ thống hóa 7 nhóm quy trình gia công bồi đắp theo phân loại ASTM:

1. FDM (Fused Deposition Modeling): Đùn ép vật liệu sợi nhiệt dẻo.
2. Vat Polymerization: Bồn chứa polime hóa quang học bằng tia laser/UV.
3. PBF (Powder Bed Fusion): Thiêu kết và hợp nhất bột bằng nguồn năng lượng cao.
4. Material Jetting: Phun vật liệu dạng giọt lỏng đóng rắn bằng tia UV.
5. Binder Jetting: Phun chất kết dính chọn lọc lên bề mặt bột.
6. LOM (Laminated Object Manufacturing): Gia công xếp chồng các tấm mỏng (giấy, nhựa, kim loại).
7. DMD (Direct Metal Deposition): Bồi đắp kim loại trực tiếp bằng chùm tia năng lượng.

Nội dung tiếp nối với quy trình vận hành trên phần mềm cắt lớp (slicer), chuyển đổi mã lệnh G-code và các bài tập thực hành chế tạo mẫu thực tế:

• Thực hành in cụm chi tiết cơ khí ren: bu lông và đai ốc.
• Thực hành chế tạo dụng cụ chỉnh hình y tế: mô hình nẹp cố định cổ tay.

Bài 4: Công nghệ in 3D và ứng dụng

Trình bày các giải pháp ứng dụng công nghệ in 3D trong nhiều lĩnh vực:

• Thời trang: Thiết kế và in mẫu giày cao gót, mũ lưỡi trai, vòng đeo tay, trang phục cấu trúc hình học N12 (Shapeways).
• Cơ khí chế tạo: Chế tạo đồ gá chuyên dụng (đồ gá 1, đồ gá 2, đồ gá 3), chi tiết máy đơn chiếc hoặc số lượng nhỏ.
• Công nghiệp ô tô & Hàng không: Chế tạo ô tô nguyên mẫu Urbee, xe EDAG Genesis khung xương tổ ong, đầu xi-lanh động cơ Ford EcoBoost, cánh quạt turbine khí Siemens, chi tiết giảm khối lượng máy bay Airbus/Boeing, thiết bị in không gian của NASA và Made in Space.
• Y tế & Nha khoa: In răng sứ, xương hàm, tay chân giả, mô hình giải phẫu sọ mặt từ ảnh chụp CT, mực in sinh học tế bào sống.
• Xây dựng & Kiến trúc: Công nghệ in nhà bê tông nhanh tại USC (California), in cầu thép dài 15m của MX3D (Amsterdam), công nghệ in tấm panel lắp ghép Winsun.
• Robot & Nghệ thuật: Khôi phục cổ vật (tượng cổ Palmyra - Syria), chế tạo robot chuyên dụng.

                   TIẾN TRÌNH NỘI DUNG TÀI LIỆU

Kiến thức nền tảng được xây dựng

• Cơ sở khoa học vật liệu: Phân tích đặc tính cơ - nhiệt - hóa của các nhóm vật liệu nhựa nhiệt dẻo (ABS, PLA với nhiệt độ nóng chảy 130 – 230°C; ABSplus; ABS-M30 tăng 25 – 70% độ bền uốn; ABS-M30i đạt chuẩn ISO 10993 tiệt trùng y tế; ABSi mờ; ULTEM 1010; Nylon 12), vật liệu bột kim loại (Titan Ti-6Al-4V chống ăn mòn hàng không, hợp kim Niken chịu nhiệt động cơ phản lực, bột composites nền kim loại MMC) và nhựa quang hóa sinh học (MED690, MED610).
• Cơ chế liên kết và tạo hình: Phân biệt bản chất nhiệt động học giữa quá trình thiêu kết hạt dưới điểm nóng chảy (Sintering) và quá trình làm nóng chảy hoàn toàn tạo khối đồng nhất (Melting), cùng với động học truyền động đùn ép 3 trục Oxyz.
• Lý thuyết biểu diễn hình học: Nguyên lý xấp xỉ bề mặt cong bằng đa giác phẳng (Tessellation) trong không gian 3 chiều và thuật toán cắt lớp mô hình khối rắn.

Kỹ năng phát triển

• Kỹ năng tiền xử lý dữ liệu CAD: Khả năng kiểm tra tính toàn vẹn hình học của mô hình, phát hiện các lỗi hở mặt, đảo hướng pháp tuyến và sử dụng thành thạo các công cụ sửa lỗi lưới trên Meshmixer và MeshLab.
• Kỹ năng thiết lập thông số công nghệ: Tối ưu hóa hướng đặt mẫu in theo trục Z, thiết lập chiều dày lớp cắt (từ 16µm đến 0,33mm), cấu hình mật độ vật liệu đệm và tính toán kết cấu vật liệu đỡ (support).
• Kỹ năng vận hành và bảo trì thiết bị: Lắp ráp, cân chỉnh mặt bàn in, cấu hình nhiệt độ đầu đùn/bàn nhiệt, vận hành phần mềm điều khiển (GrabCAD, Insight, Zero 4.0) và thao tác gia công hoàn thiện bề mặt sau khi in.

---

Phương pháp giảng dạy và học tập

Phương pháp sư phạm

Giáo trình được xây dựng theo mô hình sư phạm tích hợp lý thuyết kỹ thuật gắn liền với thực hành xưởng (Lab-based learning). Cấu trúc bài giảng dẫn dắt từ việc phân tích nguyên lý hoạt động, sơ đồ kết cấu của máy in đến việc thực hiện các thao tác xử lý phần mềm và vận hành thiết bị.

Quy trình đào tạo kỹ năng thực hành in 3D:

Bài tập và tình huống thực tế (Case studies)

• Tình huống xử lý lỗi hình học: Hướng dẫn tải tệp tin mô hình tháp Eiffel (mã số 440546) từ Thingiverse, nhập vào Meshmixer, phân tích các điểm khuyết tật bằng Inspector và xử lý tạo khối đặc bằng chức năng Make Solid với chế độ Sharp Edge Preserve.
• Phân tích nghiên cứu tình huống công nghiệp: Khảo sát các ca ứng dụng thực tiễn điển hình: quy trình chế tạo cánh quạt turbine khí của Siemens giúp rút ngắn thời gian từ 2 năm xuống còn 2 tháng; phương pháp in giảm trọng lượng 50 – 80% cho linh kiện máy bay của Airbus; công nghệ in khung xe EDAG Genesis tại triển lãm Geneva 2014.

Đánh giá và hướng dẫn tự học

• Phương pháp đánh giá: Kết hợp giữa bài kiểm tra lý thuyết (hệ thống 7 câu hỏi ôn tập cuối Bài 1 về chuẩn ASTM, so sánh FDM/FFF, SLS/SLM, đặc tính vật liệu) và đánh giá sản phẩm thực hành tại xưởng (chế tạo hoàn chỉnh cụm ren bu lông - đai ốc khớp ren và dụng cụ nẹp cổ tay đúng kích thước thiết kế).
• Chỉ dẫn tự học: Sinh viên được hướng dẫn khai thác các nguồn học liệu mở, truy cập kho thư viện kỹ thuật chuẩn (GrabCAD Community Library, TraceParts), tiếp cận phần mềm xử lý hình học miễn phí và nghiên cứu dự án máy in mã nguồn mở RepRap theo giấy phép GNU General Public License.

---

Điểm nổi bật và cập nhật

• Cập nhật hệ thống định dạng dữ liệu hiện đại: Bên cạnh định dạng STL truyền thống, tài liệu phân tích sâu hai định dạng kỹ thuật số mới là AMF (ra đời năm 2013) và 3MF (được phát triển bởi Microsoft cùng các tập đoàn Autodesk, HP, Siemens, Stratasys), giải quyết các hạn chế về lưu trữ màu sắc, cấu trúc mạng tinh thể và ngăn ngừa lỗi hình học tự động.
• Hệ thống dữ liệu thiết bị công nghiệp chi tiết: Cung cấp thông số kỹ thuật chuẩn của các dòng máy in công nghiệp đa dạng phân khúc:
  • Dòng máy kim loại: EOS M290 (Đức, laser 400W), SLM 125HL (tốc độ in 25 cm²/h, tiêu thụ khí Argon 2 lít/phút, độ dày lớp 20 – 75µm), Zrapid SLM 150 (laser IPG 200W).
  • Dòng máy nhựa FDM: Stratasys Objet 260 Connex 3 (độ dày lớp 16µm), Stratasys F170/F370 (kích thước sản phẩm 254 x 254 x 254 mm, điều khiển qua GrabCAD), Stratasys Fortus 900 (kích thước mẫu lớn 914,4 x 609,6 x 914,4 mm).
• Mở rộng các ứng dụng kỹ thuật cao: Tài liệu tổng hợp các bước phát triển mới nhất trong nhiều lĩnh vực: in bê tông khổ lớn trong xây dựng nhà ở và cầu bộ hành (dự án cầu thép 15m MX3D tại Amsterdam), in sinh học tái tạo tế bào da và mạch máu (công bố của Organovo), và ứng dụng chế tạo phụ tùng trên không gian của NASA.

---

Đối tượng sử dụng giáo trình

• Sinh viên cao đẳng và đại học: Tài liệu biên soạn chính khóa cho sinh viên thuộc các chuyên ngành:
  • Công nghệ Kỹ thuật Cơ khí
  • Công nghệ Kỹ thuật Cơ điện tử
  • Kỹ thuật Chế tạo máy và Thiết kế sản phẩm
• Điều kiện tiên quyết: Người học cần hoàn thành các học phần cơ sở:
  • Vẽ kỹ thuật cơ khí và Đồ họa kỹ thuật
  • Thiết kế mô hình 3D trên phần mềm CAD (SolidWorks, Inventor, AutoCAD hoặc Pro/ENGINEER)
  • Vật liệu học cơ khí và công nghệ kim loại
• Giảng viên và kỹ thuật viên: Dùng làm đề cương giảng dạy lý thuyết, tài liệu hướng dẫn bài tập thực hành xưởng công nghệ tạo mẫu nhanh, hoặc làm tài liệu tham khảo cho kỹ sư cơ khí tại các trung tâm R&D và doanh nghiệp sản xuất thử nghiệm sản phẩm.

---

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ giảng dạy cho sinh viên hệ cao đẳng và đại học thuộc khối ngành kỹ thuật như Công nghệ Kỹ thuật Cơ khí, Công nghệ Kỹ thuật Cơ điện tử, đồng thời là tài liệu tham khảo cho các kỹ thuật viên vận hành xưởng in 3D.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Người học cần có kiến thức cơ bản về Vẽ kỹ thuật, hiểu biết về đặc tính vật liệu kim loại và phi kim, cùng kỹ năng dựng mô hình khối rắn 3D trên các phần mềm CAD cơ bản (chẳng hạn như SolidWorks hoặc Pro/ENGINEER).

3. Điểm khác biệt giữa công nghệ FDM và FFF được trình bày trong tài liệu là gì?

FDM (Fused Deposition Modeling) và FFF (Fused Filament Fabrication) có cùng nguyên lý đùn sợi nhựa nóng chảy để tạo hình từng lớp. Tuy nhiên, FDM là thuật ngữ thương mại ban đầu của Stratasys, thường sử dụng hệ thống hai đầu đùn (một đầu tạo mẫu và một đầu tạo vật liệu đỡ riêng biệt). Trong khi đó, thuật ngữ FFF phổ biến trong cộng đồng mã nguồn mở, thường dùng một loại vật liệu để tạo cả sản phẩm lẫn cấu trúc đỡ.

4. Làm sao để xử lý tệp tin mô hình 3D bị lỗi hở bề mặt trước khi đưa vào máy in?

Tài liệu hướng dẫn sử dụng phần mềm Meshmixer thông qua công cụ Analysis -> Inspector để xác định các lỗ trống hoặc vùng hở mặt (hiển thị màu đỏ và xanh), sau đó dùng chức năng Auto Repair All hoặc Make Solid (chọn chế độ Sharp Edge Preserve) để đóng kín khối mô hình; hoặc dùng lệnh Unify Duplicated Vertices trong phần mềm MeshLab.

5. Tài liệu có cung cấp các bảng thông số kỹ thuật thiết bị cụ thể không?

Có. Giáo trình trích dẫn đầy đủ bảng thông số kỹ thuật chi tiết của các thiết bị công nghiệp thực tế, tiêu biểu như máy in kim loại SLM 125HL (công suất laser 400W, thể tích in 125 x 125 x 125 mm, độ chính xác quét, mức tiêu hao khí Argon) và máy in Stratasys Fortus 900 (thể tích in 914,4 x 609,6 x 914,4 mm, tương thích vật liệu ULTEM 1010, Nylon 12CF).

---

Kết luận

Tài liệu giảng dạy Công nghệ in 3D của Trường Cao đẳng Công nghệ TP. HCM cung cấp hệ thống tri thức hoàn chỉnh và chuẩn xác về lĩnh vực sản xuất bồi đắp. Lộ trình đào tạo được thiết kế logic: bắt đầu từ cơ sở lịch sử, phân loại tiêu chuẩn ASTM và nguyên lý thiết bị (SLS, SLM, FDM); tiếp nối qua kỹ thuật xử lý dữ liệu số (chuẩn hóa tệp STL, OBJ, AMF, 3MF và sửa lỗi hình học trên Meshmixer/MeshLab); tiến đến thực hành cắt lớp, lập trình G-code để gia công các chi tiết thực tế; và mở rộng khảo sát các ứng dụng kỹ thuật cao trong công nghiệp hiện đại. Đây là tài liệu học tập và tra cứu kỹ thuật chuẩn mực, phục vụ trực tiếp cho quá trình đào tạo nguồn nhân lực kỹ thuật cơ khí - cơ điện tử.

Trích đoạn nội dung tài liệu

mở đầu tiên ra đời. Năm 2010: Urbee – chiếc xe hơi nguyên mẫu đầu tiên được giới thiệu, đây là chiếc xe đầu tiên trên thế giới mà toàn bộ phần vỏ được in ra từ máy in 3D. Tất cả các bộ phận bên ngoài, kể cả kính chắc gió đều được tạo ra từ máy in 3D Fortus khổ lớn của Stratasys. Năm 2010: Organovo Inc, một công ty y học học tái tạo nghiên cứu trong lĩnh vực in 3D sinh học đã công bố việc chế tạo ra hoàn chỉnh mạch máu đầu tiên hoàn toàn bằng công nghệ in 3D.

Năm 2012: Thương mai hóa máy in 3D cá nhân đầu tiên. Năm 2014: Các bằng sáng chế cho công nghệ “Thiêu kết laser chọn lọc” (Selective laser sintering – SLS), cũng bắt đầu hết hạn bảo hộ, tạo cơ hội cho những sáng chế mới phát triển hơn nữa ngành sản xuất đắp dần, mở đường cho một thời kỳ phát triển mạnh mẽ của ngành công nghiệp này trong tương lai gần. Khái niệm Tạp chí The Engineer của Anh định nghĩa: In 3D là một chuỗi các công đoạn khác nhau được kết hợp để tạo ra một vật thể ba chiều. Trong in ấn 3D, các lớp vật liệu được đắp chồng lên nhau và được định dạng dưới sự kiểm soát của máy tính để tạo ra vật thể.

Các đối tượng này có thể có hình dạng bất kỳ, và được sản xuất từ một mô hình 3D hoặc nguồn dữ liệu điện tử khác. Máy in 3D là một loại robot công nghiệp. Hiệp hội vật liệu và thử nghiệm Hoa Kỳ (American Society for Testing Materials – ASTM) đã đưa ra một khái niệm rõ ràng về công nghệ sản xuất đắp dần: “Công nghệ Bài 1.Giới thiệu tổng quan về công nghệ in 3D 4 sản xuất đắp dần là một quá trình sử dụng các nguyên liệu để chế tạo nên mô hình 3D, thường là chồng từng lớp nguyên liệu lên nhau, và quá trình này trái ngược với quá trình cắt gọt vẫn thường dùng để chế tạo xưa nay”. Có thể thấy đây là một phương pháp sản xuất hoàn toàn trái ngược so với các phương pháp cắt gọt – hay còn gọi là phương pháp gia công, mài giũa vật liệu nguyên khối – bằng cách loại bỏ hoặc cắt gọt đi một phần vật liệu, nhằm có được sản phẩm cuối cùng.

Còn với sản xuất đắp dần, ta có thể coi nó là công nghệ tạo hình như đúc hay ép khuôn, nhưng từ những nguyên liệu riêng lẻ để đắp dần thành sản phẩm cuối cùng. “In 3D” chỉ việc sử dụng “máy in phun” với “đầu mực” di chuyển để chế tạo ra các sản phẩm hoàn thiện. Trên thực tế thì công nghệ sản xuất đắp dần cũng có thể hoạt động tương tự như vậy, nhưng nó còn có những quá trình, kỹ thuật tiến bộ hơn. In 3D trong gốc của thuật ngữ có ý nghĩa liên quan đến quá trình tuần tự các vật liệu tích lũy trong môi trường bột với đầu máy in phun.

Hiện nay, ý nghĩa của thuật ngữ này đã được mở rộng để bao gồm đa dạng hơn các kỹ thuật như các quy trình dự trên phun ra và thiêu kết. Các quy trình thiết kế sản phẩm in 3D - Quy trình thuận: thiết kế sản phẩm mẫu bằng các phần mềm thiết kế vật thể 3D, sau đó chuyển file này thành file in để nhập vào máy in 3D và máy chạy sản xuất ra các vật thể 3D. Các vật thể 3D trong quy trình thuận là sản phẩm mới hoàn toàn. - Quy trình ngược: sử dụng máy quét 3D để quét các vật thể thật ngoài thực tế, sau đó file quét 3D được xử lý và chuyển file cung cấp cho máy in 3D, máy in 3D sản xuất ra sản phẩm (vật thể 3D) giống hoàn toàn 100% với vật thể đã quét.
