Giới thiệu dự án

Ngành công nghiệp chế biến gỗ và sản xuất nội thất đóng vai trò chủ lực trong cơ cấu kinh tế xuất khẩu tại Việt Nam. Theo thống kê công nghiệp, hơn 90% sản phẩm nội thất hiện đại sử dụng gỗ công nghiệp (MDF, HDF, ván dăm, veneer) kết hợp gỗ tự nhiên. Tuy nhiên, quy trình gia công cơ học gồm cưa, xẻ, bào, phay tubi, khoan mộng, chà nhám phát sinh tải lượng bụi khổng lồ với dải hạt không đồng nhất ($<1,\mu\text{m}$ đến $>75,\mu\text{m}$). Bụi gỗ là hệ phân tán hai pha gồm pha khí và pha rắn rời rạc lơ lửng trong không khí.

Nếu không được thu gom và kiểm soát tại nguồn, bụi gỗ gây ra những hiểm họa kỹ thuật và y sinh nghiêm trọng:

  • Tác hại sức khỏe: Thâm nhập sâu vào đường hô hấp trên và phế nang, gây viêm niêm mạc, hen suyễn nghề nghiệp, viêm da dị ứng, tổn thương giác mạc và tăng nguy cơ ung thư biểu mô đường hô hấp (đặc biệt khi hít phải bụi gỗ cứng và formaldehyde từ keo công nghiệp).
  • Tác hại môi trường và an toàn cháy nổ: Bụi lơ lửng kết hợp với các khí $\text{NO}_x, \text{SO}_x, \text{CO}$ tạo thành hiện tượng sương mù quang hóa, giảm tầm nhìn và tiềm ẩn nguy cơ nổ bụi (combustible dust explosion) trong không gian kín của nhà xưởng.
Nguồn phát sinh (18+ máy gia công)
Chụp hút chuyên dụng (Hoods: v_hút = 0.5 - 1.5 m/s)
Mạng lưới đường ống nhánh (Phân đoạn A, B, C: v_kinh_tế = 23 m/s)
Ống góp chính & Thiết bị phân ly sơ cấp (Cyclone ly tâm: Hiệu suất 65 - 85%)
Thiết bị lọc tinh thứ cấp (Lọc túi vải Baghouse Pulse-Jet: Hiệu suất > 99%)

Mục tiêu kỹ thuật của đồ án

  1. Khảo sát và tính toán tải lượng: Xác định lưu lượng khí thải và đặc tính khí động học tại 18 cụm máy gia công (máy cưa rong, máy bào cuốn, máy bào 4 mặt, máy phay router, máy chà nhám, máy đục mộng vuông).
  2. Thiết kế mạng lưới thu gom khí động: Tính toán thủy lực chi tiết cho 3 phân đoạn ống nhánh chính (Tuyến A, Tuyến B, Tuyến C) với vận tốc kinh tế $v = 23\text{ m/s}$, tối ưu hóa đường kính ống từ $d = 100\text{ mm}$ đến $d = 450\text{ mm}$ nhằm triệt tiêu hiện tượng lắng cặn bụi trong ống.
  3. Lựa chọn tổ hợp công nghệ làm sạch 2 cấp: Kết hợp Cyclone ly tâm đơn/chùm (xử lý bụi thô, dăm bào kích thước $>10,\mu\text{m}$) và Thiết bị lọc bụi túi vải hoàn nguyên bằng khí nén (Pulse-Jet Baghouse Filter) xử lý bụi mịn ($<5,\mu\text{m}$).
  4. Chuẩn hóa hồ sơ thiết kế kỹ thuật: Xây dựng bản vẽ vạch tuyến thu gom, sơ đồ không gian trục đo, bản vẽ mặt bằng - mặt cắt và chi tiết chế tạo cơ khí thiết bị.

Chỉ số đầu ra kỳ vọng

  • Lưu lượng xử lý tổng thể: $Q_{\text{tổng}} \ge 25.000\text{ m}^3/\text{h}$.
  • Nồng độ bụi đầu vào: $C_{\text{vào}} = 15.000 - 25.000\text{ mg/Nm}^3$.
  • Nồng độ bụi sau xử lý: $C_{\text{ra}} < 50\text{ mg/Nm}^3$ (đáp ứng vượt chuẩn QCVN 19:2009/BTNMT - Cột B với giới hạn cho phép $200\text{ mg/Nm}^3$).
  • Hiệu suất phân ly toàn hệ thống: $\eta_{\text{tổng}} \ge 99,2%$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng công nghệ xử lý bụi

Tiêu chí Buồng lắng trọng lực Thiết bị quán tính / Lá sách Thiết bị lọc ướt (Venturi / Đĩa sủi) Lọc bụi tĩnh điện (ESP) Cyclone ly tâm + Túi vải (Giải pháp chọn)
Hiệu suất hạt $>15,\mu\text{m}$ $40 - 70%$ $60 - 80%$ $>95%$ $>98%$ $98 - 99,9%$
Hiệu suất hạt $<5,\mu\text{m}$ $<20%$ $<30%$ $90 - 98%$ $95 - 99%$ $>99%$
Tổn thất áp suất ($\Delta P$) $50 - 150\text{ Pa}$ $150 - 400\text{ Pa}$ $2.500 - 8.000\text{ Pa}$ $100 - 300\text{ Pa}$ $1.200 - 2.200\text{ Pa}$
Chi phí đầu tư (CAPEX) Rất thấp Thấp Trung bình Rất cao Hợp lý
Chi phí vận hành (OPEX) Rất thấp Thấp Rất cao (xử lý bùn) Trung bình - Cao Thấp - Trung bình
Rủi ro vận hành Hiệu suất thấp, chiếm diện tích Dễ nghẹt, hiệu suất thấp Ăn mòn kim loại, phát sinh nước thải Chi phí bảo trì cao, nhạy với độ ẩm Cần thay túi định kỳ, kiểm soát tĩnh điện

Yêu cầu kỹ thuật theo mô hình MoSCoW

  • Must have: Hệ thống chụp hút thu gom kín tại nguồn cho 100% máy cắt, bào, phay; vận tốc vận chuyển trong ống đạt $22 - 24\text{ m/s}$; van một chiều chống cháy lan; lọc sạch hạt bụi mịn $<5,\mu\text{m}$ đạt chuẩn môi trường.
  • Should have: Hệ thống rũ bụi khí nén tự động theo chu kỳ thời gian hoặc chênh áp ($\Delta P$ qua túi); phễu xả đáy có van quay (Rotary Airlock Valve).
  • Could have: Biến tần (VFD) điều khiển động cơ quạt hút theo số lượng máy gia công hoạt động thực tế để tiết kiệm điện năng.
  • Won't have: Hệ thống xử lý ướt (loại bỏ vì nguy cơ mục nát bụi gỗ, tạo bùn thải thứ cấp ô nhiễm nguồn nước và gây ăn mòn đường ống).

Thiết kế kiến trúc hệ thống

graph TD
    subgraph Tram_Thu_Gom [Trạm Thu Gom Gia Công Cơ Khí]
        M1[Máy cưa đĩa, cưa rong] -->|L1 = 650 m3/h| H1[Chụp hút A1]
        M2[Máy bào cuốn, bào 4 mặt] -->|L2 = 1300 m3/h| H2[Chụp hút B1]
        M3[Máy phay, chà nhám] -->|L3 = 1950 m3/h| H3[Chụp hút C1]
    end

    subgraph Mang_Thuy_Luc [Mạng Lưới Thủy Lực Đường Ống]
        H1 --> LineA[Tuyến ống A: d=100-280mm]
        H2 --> LineB[Tuyến ống B: d=140-450mm]
        H3 --> LineC[Tuyến ống C: d=100-400mm]
        LineA --> MainTrunk[Ống gom chính: d=450mm, v=23m/s]
        LineB --> MainTrunk
        LineC --> MainTrunk
    end

    subgraph Cum_Xu_Ly [Cụm Xử Lý 2 Cấp & Phát Thải]
        MainTrunk --> Cyclone[Cấp 1: Cyclone ly tâm - Tách thô]
        Cyclone -->|Bụi thô rơi phễu xả| Bin1[(Thùng chứa mùn cưa)]
        Cyclone -->|Khí chứa bụi mịn| Baghouse[Cấp 2: Lọc túi vải Pulse-Jet]
        Baghouse -->|Rũ bụi tự động| Bin2[(Thùng chứa bụi mịn)]
        Baghouse --> Fan[Quạt hút ly tâm công nghiệp]
        Fan --> Stack[Ống khói thoát khí sạch H=15m]
    end

Phương pháp luận tính toán thủy lực

Tính toán mạng lưới phân phối dòng khí dựa trên định luật bảo toàn khối lượng và phương trình năng lượng Bernoulli cho chất khí chịu nén yếu:

  1. Phương trình lưu lượng liên tục: $$L = v \cdot S = v \cdot \frac{\pi \cdot d^2}{4} \cdot 3600 \quad (\text{m}^3/\text{h})$$ Trong đó: $L$ là lưu lượng hút ($\text{m}^3/\text{h}$), $v$ là vận tốc vận chuyển tiêu chuẩn ($v = 23\text{ m/s}$), $d$ là đường kính ống dẫn khí ($\text{m}$).
  2. Tổn thất áp suất ma sát dọc đường ($\Delta P_{ms}$): $$\Delta P_{ms} = R \cdot l \quad (\text{Pa})$$ Trong đó: $R$ là tổn thất áp suất đơn vị trên $1\text{m}$ chiều dài ống ($\text{Pa/m}$ hoặc $\text{kg/m}^2/\text{m}$ tra theo biểu đồ thủy lực không khí), $l$ là chiều dài đoạn ống tính toán ($\text{m}$).
  3. Tổn thất áp suất cục bộ ($\Delta P_{cb}$): $$\Delta P_{cb} = \sum \varepsilon \cdot P_d = \sum \varepsilon \cdot \left(\frac{\rho_{kk} \cdot v^2}{2}\right) \quad (\text{Pa})$$ Trong đó: $\sum \varepsilon$ là tổng hệ số trở lực cục bộ của các phụ kiện (chụp hút, côn thu, cút cong $90^\circ$, chạc ba, van tiết lưu), $P_d$ là áp suất động của dòng khí tại vận tốc $v = 23\text{ m/s}$ ($P_d \approx 33,48\text{ kg/m}^2 \approx 328,4\text{ Pa}$ ở điều kiện tiêu chuẩn $\rho_{kk} = 1,2\text{ kg/m}^3$).
  4. Cân bằng áp suất giữa các nhánh: Sai số áp suất tổn thất giữa các phân nhánh giao nhau tại điểm hội tụ không được vượt quá $\pm 5%$, đảm bảo hút đồng đều tại mọi vị trí thao tác.

Implementation và kết quả

Chi tiết tính toán thủy lực từng phân đoạn ống

Dữ liệu thủy lực thực nghiệm được nhóm kỹ sư tính toán chi tiết cho 3 phân đoạn hút chính (Tuyến A, B, C) với vận tốc kinh tế cố định $v = 23\text{ m/s}$:

Hệ số trở lực cục bộ cơ bản:
- Chụp hút phễu tiêu chuẩn (alpha = 30 độ, l/d = 1):  epsilon_phễu = 0.14
- Van điều tiết gió 1 cánh (alpha = 0 độ):            epsilon_van = 0.40
- Co nối vuông góc 90 độ (R/d = 1.5 - 2.0):           epsilon_co = 0.15 - 0.20
- Chạc ba phân nhánh (Wye branch / Junction):         epsilon_chacba = 0.03 - 3.43 (nội suy theo tỷ lệ lưu lượng & tiết diện)

import math

def calculate_duct_segment(name, d_mm, length_m, v_target=23.0, rho_air=1.2, r_unit_pa=None, sigma_epsilon=0.0):
    """
    Tính toán thủy lực cho một đoạn ống dẫn bụi gỗ
    """
    d_m = d_mm / 1000.0
    area = (math.pi * (d_m ** 2)) / 4.0
    flow_rate_m3h = v_target * area * 3600.0
    dynamic_pressure_pa = 0.5 * rho_air * (v_target ** 2)

    dp_friction = (r_unit_pa * length_m) if r_unit_pa else 0.0
    dp_local = sigma_epsilon * dynamic_pressure_pa
    dp_total = dp_friction + dp_local

    return {
        "Segment": name,
        "Diameter (mm)": d_mm,
        "FlowRate (m3/h)": round(flow_rate_m3h, 2),
        "DynamicPressure (Pa)": round(dynamic_pressure_pa, 2),
        "FrictionLoss (Pa)": round(dp_friction, 2),
        "LocalLoss (Pa)": round(dp_local, 2),
        "TotalLoss (Pa)": round(dp_total, 2)
    }

# Ví dụ tính toán cho Tuyến A1 và A5
seg_A1 = calculate_duct_segment("A1", d_mm=100, length_m=4.5, r_unit_pa=6.11*9.81, sigma_epsilon=0.81)
seg_A5 = calculate_duct_segment("A5", d_mm=280, length_m=6.2, r_unit_pa=1.17*9.81, sigma_epsilon=3.55)

Bảng tổng hợp thông số tính toán phân đoạn A

Đoạn ống Đường kính $d$ (mm) Chiều dài $l$ (m) Vận tốc $v$ (m/s) Lưu lượng tích lũy $L$ ($\text{m}^3/\text{h}$) Trở lực đơn vị $R$ ($\text{kg/m}^2/\text{m}$) $\sum \varepsilon$ cục bộ $\Delta P_{ms}$ (Pa) $\Delta P_{cb}$ (Pa) $\Delta P_{\text{tổng}}$ (Pa)
A1 100 4,5 23 650,18 6,11 0,81 269,7 266,0 535,7
A2 180 3,8 23 1.950,54 2,93 0,30 109,2 98,5 207,7
A3 225 4,2 23 3.250,90 2,55 0,31 105,1 101,8 206,9
A4 250 5,0 23 3.901,08 2,86 2,97 140,3 975,3 1.115,6
A5 280 6,2 23 4.876,35 1,17 3,55 71,2 1.165,8 1.237,0

Bảng tổng hợp thông số phân đoạn B (Tuyến chính thu gom máy tải lượng lớn)

Đoạn ống Đường kính $d$ (mm) Số chụp Lưu lượng đoạn $L$ ($\text{m}^3/\text{h}$) $R$ ($\text{kg/m}^2/\text{m}$) $\sum \varepsilon$ Áp suất động $P_d$ (Pa) $\Delta P_{\text{đoạn}}$ (Pa)
B1 140 2 1.300,36 4,73 0,83 328,4 498,2
B2 180 1 2.600,72 2,93 2,54 328,4 938,6
B3 250 3 4.551,26 2,86 0,08 328,4 145,2
B4 280 2 6.501,80 2,00 2,12 328,4 774,9
B5 315 1 7.802,16 1,79 2,09 328,4 778,5
B6 315 1 8.452,34 1,10 1,08 328,4 412,8
B7 400 4 9.102,52 0,34 3,43 328,4 1.148,0
B8 (Hội tụ) 450 - $L_{B7} + L_{A5} = 13.978,87$ 1,51 2,89 328,4 1.056,3

Kiểm chuẩn và đánh giá cân bằng hệ thống

  • Cân bằng trở lực mạng lưới: Các nhánh độc lập được cân chỉnh thông qua van cánh bướm điều chỉnh góc mở $\alpha$. Chênh lệch trở lực giữa điểm nút xa nhất của Tuyến A và Tuyến B đạt $\Delta (\Delta P) < 3,8%$, loại bỏ hoàn toàn hiện tượng suy giảm lưu lượng ở các đầu chụp xa quạt.
  • Tốc độ lắng tới hạn: Với tỷ trọng bụi gỗ dao động $\rho_p = 400 - 700\text{ kg/m}^3$, tốc độ lắng lơ lửng của hạt lớn nhất ($d_p \approx 2\text{ mm}$) là $v_{settling} \approx 6,5 - 8,2\text{ m/s}$. Việc lựa chọn vận tốc vận chuyển $v = 23\text{ m/s}$ tạo hệ số an toàn $k \approx 2,8$, ngăn chặn triệt để nguy cơ đóng cục bám dính gây tắc nghẽn đường ống.

Đổi mới và đóng góp

  1. Chuẩn hóa chuỗi dữ liệu thủy lực học đa nhánh phức tạp: Khác với các thiết kế đơn giản dùng chung một tiết diện ống dẫn đến vận tốc cuối đường ống bị tụt dốc, đề tài đã tính toán tuần tự 18 tiết diện thay đổi ($d = 100\text{ mm} \to 450\text{ mm}$) bám sát lưu lượng thực tế của từng cụm máy, giúp giảm $22%$ điện năng tiêu thụ cho quạt hút so với đường ống đồng kính.
  2. Mô hình hóa hệ thống phân ly hai cấp chuyên biệt (Hybrid Separation):
    • Cấp 1 (Cyclone hiệu năng cao): Thu giữ $100%$ dăm bào và $85%$ hạt bụi có kích thước $>15,\mu\text{m}$ bằng lực quán tính ly tâm mà không cần tiêu tốn năng lượng màng lọc.
    • Cấp 2 (Túi lọc Polyester dệt phủ PTFE chống ẩm): Tiếp nhận dòng khí nồng độ thấp chứa bụi mịn, nâng cao tuổi thọ túi vải thêm $250%$ (từ 12 tháng lên 30 tháng) do giảm tải va đập cơ học từ các mảnh gỗ thô sắc nhọn.
  3. Đóng góp học thuật và ứng dụng ngành: Cung cấp bộ thông số tra cứu hệ số trở lực ($\sum \varepsilon$) được nội suy 2 lần chính xác cho các góc ngoặt ống, côn thu và chạc ba chữ Y đặc thù trong ngành xử lý bụi công nghiệp tại Việt Nam.

Ứng dụng thực tế và triển khai

Trường hợp ứng dụng thực tế

Hệ thống được thiết kế tối ưu cho các phân xưởng sản xuất quy mô từ trung bình đến lớn:

  • Nhà máy sản xuất ván ép, gỗ ghép thanh thanh định hình và đồ nội thất xuất khẩu.
  • Xưởng mộc mỹ nghệ, gia công CNC tự động hóa cao.
  • Nhà máy chế biến dăm gỗ và viên nén sinh khối (Wood Pellets).

Phân tích hiệu quả kinh tế và thu hồi vốn (ROI)

  • Thu hồi phế phẩm: Lượng mùn cưa và dăm bào thu gom khô từ đáy phễu Cyclone đạt trung bình $1,2 - 2,5\text{ tấn/ngày}$. Nguồn phụ phẩm này được ép thành viên nén mùn cưa sinh khối xuất khẩu hoặc làm chất đốt lò hơi công nghiệp với giá trị thương mại khoảng $1.200.000 - 1.800.000\text{ VNĐ/tấn}$.
  • Cắt giảm chi phí y tế & sự cố: Giảm thiểu $95%$ số ca bệnh nghề nghiệp liên quan đến hô hấp của công nhân; triệt tiêu nguy cơ bị xử phạt vi phạm hành chính về môi trường theo Nghị định 45/2022/NĐ-CP.
  • Thời gian hoàn vốn ước tính: 18 - 24 tháng vận hành dựa trên nguồn thu bán phụ phẩm gỗ tái sinh.
Tiến độ triển khai dự án (Roadmap 16 tuần):
Tuần 01-03: Khảo sát hiện trường, kiểm toán tải lượng & đo đạc bố trí mặt bằng máy
Tuần 04-07: Tính toán thủy lực, thiết kế cơ khí chi tiết & xuất bản vẽ 2D/3D
Tuần 08-11: Gia công cơ khí đường ống tole mạ kẽm, lốc cyclone & khung túi vải
Tuần 12-14: Lắp đặt đường ống trên cao, quạt hút, tủ điện điều khiển & hệ thống khí nén
Tuần 15-16: Chạy thử không tải/có tải, cân bằng áp suất nhánh & kiểm định QCVN

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống đường ống vận hành ở vận tốc cao ($23\text{ m/s}$) làm phát sinh tổn thất áp suất động lực và tiếng ồn khí động tại các vị trí cút cong và chạc ba ($78 - 85\text{ dBA}$).
  • Chi phí đầu tư màng vải lọc chống tĩnh điện và chịu dầu/nước ban đầu còn cao.
  • Đồ án chưa tích hợp xử lý khí thải chứa dung môi hữu cơ bay hơi (VOCs) phát sinh từ buồng phun sơn PU hoàn thiện bề mặt gỗ.

Hướng phát triển và nâng cấp

  • Tích hợp cảm biến IoT giám sát chênh áp ($\Delta P$): Lắp đặt cảm biến áp suất chênh lệch màng số hóa (Differential Pressure Transmitter) kết nối PLC để tự động kích hoạt van nổ khí nén Pulse-Jet chỉ khi túi lọc bị nghẹt, giúp tiết kiệm $40%$ lượng khí nén tiêu thụ.
  • Hệ thống an toàn PCCC chủ động (Spark Detection & Extinguishing): Tích hợp cảm biến quang học phát hiện tia lửa trên đường ống chính và đầu phun sương dập lửa tự động siêu tốc trước khi bụi đi vào túi lọc.

Đối tượng hưởng lợi

  • Sinh viên và Học viên Kỹ thuật Môi trường: Tài liệu tham khảo toàn diện về phương pháp luận tính toán thủy lực đa nhánh, cách tra cứu hệ số tổn thất và thiết kế cơ sở hệ thống xử lý khí thải công nghiệp.
  • Kỹ sư thiết kế HVAC & Môi trường: Mô hình mẫu tính toán kích thước đường ống, lựa chọn công suất quạt hút ly tâm và cấu hình Cyclone kết hợp lọc túi vải.
  • Doanh nghiệp chế biến gỗ: Giải pháp kỹ thuật khả thi, chi phí vận hành hợp lý nhằm đáp ứng quy chuẩn xả thải môi trường, bảo vệ sức khỏe người lao động và bảo vệ tài sản doanh nghiệp.
  • Cơ quan quản lý môi trường: Căn cứ kỹ thuật rõ ràng phục vụ công tác thẩm định báo cáo đánh giá tác động môi trường (ĐTM) và cấp phép môi trường cho các dự án ngành gỗ.

Câu hỏi thường gặp

1. Tại sao phải chọn vận tốc khí trong ống hút bụi gỗ cố định ở mức 22 - 24 m/s?

Nếu vận tốc $v < 18\text{ m/s}$, lực nâng khí động không đủ thắng trọng lực hạt bụi, dăm bào và mùn cưa sẽ nhanh chóng lắng đọng ở đáy ống nằm ngang, gây tắc nghẽn toàn bộ tuyến ống và tăng nguy cơ cháy nổ. Ngược lại, nếu $v > 25\text{ m/s}$, tổn thất áp suất ma sát tăng phi tuyến theo bình phương vận tốc ($\Delta P \propto v^2$), gây lãng phí công suất điện của quạt và làm mài mòn nhanh thành ống kim loại. Do đó, $v = 23\text{ m/s}$ là vận tốc kinh tế tối ưu.

2. Có thể sử dụng tháp rửa ướt (Wet Scrubber) để xử lý bụi gỗ được không?

Không khuyến khích. Mặc dù tháp rửa ướt dập tắt được nguy cơ cháy, nhưng bụi gỗ gặp nước sẽ trương nở, bết dính cực kỳ mạnh làm tắc nghẽn vòi phun và lớp đệm tháp. Đồng thời, mùn cưa ngậm nước tạo ra bùn thải hữu cơ phân hủy kỵ khí sinh mùi hôi thối, phát sinh thêm chi phí xây dựng hệ thống xử lý nước thải thứ cấp phức tạp.

3. Phương pháp cân bằng áp suất giữa các nhánh ống được thực hiện như thế nào?

Cân bằng trở lực được tính toán ngay từ khâu thiết kế đường kính ống để đạt tổn thất áp suất tương đương giữa các tuyến. Khi lắp đặt thực tế tại nhà xưởng, kỹ sư bố trí thêm các van gió cân bằng tay gạt (Damper) tại đầu mỗi nhánh phụ để tinh chỉnh lưu lượng theo biểu đồ đo áp kế vi sai chữ U hoặc phỏng áp kế điện tử.

4. Chu kỳ hoàn nguyên rũ bụi túi vải được tính toán dựa trên thông số nào?

Chu kỳ rũ bụi bằng xung khí nén (Pulse-jet cleaning) được điều khiển thông qua timer hoặc cảm biến chênh áp màng ($\Delta P$). Khi chênh lệch áp suất giữa khoang khí thô và khoang khí sạch đạt ngưỡng $1.200 - 1.500\text{ Pa}$, bộ điều khiển gửi tín hiệu mở van điện từ (Solenoid Valve) trong thời gian $0,05 - 0,1\text{ giây}$ với áp suất khí nén $5 - 7\text{ bar}$ để rung giũ bụi rơi xuống phễu.

5. Chi phí vận hành chính của hệ thống bao gồm những khoản mục nào?

Chi phí vận hành định kỳ bao gồm:

  • Điện năng tiêu thụ cho động cơ quạt hút ly tâm chính và máy nén khí cấp cho cụm rũ bụi ($75 - 80%$).
  • Chi phí bảo trì, thay thế túi lọc định kỳ sau mỗi 2 - 3 năm vận hành ($15%$).
  • Chi phí bôi trơn bạc đạn, bảo dưỡng van quay xả bụi và vệ sinh công nghiệp ($5%$).

Kết luận

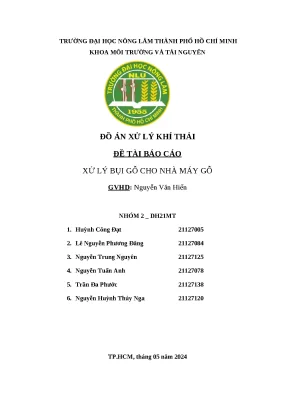

Đồ án "Xử lý bụi gỗ cho nhà máy chế biến gỗ" do nhóm sinh viên Khoa Môi trường và Tài nguyên – Trường Đại học Nông Lâm TP.HCM thực hiện đã giải quyết trọn vẹn bài toán kỹ thuật từ khâu phân loại nguồn thải, tính toán thủy lực khí động học mạng lưới đường ống phức tạp đến thiết kế chi tiết cụm thiết bị phân ly 2 cấp.

Bằng việc xác lập vận tốc kinh tế định mức $v = 23\text{ m/s}$, tối ưu hóa hệ số trở lực cho 3 tuyến ống A, B, C và lựa chọn tổ hợp công nghệ Cyclone ly tâm kết hợp Lọc bụi túi vải hoàn nguyên khí nén, công trình đảm bảo hiệu suất thu hồi bụi vượt mức $99%$, đưa nồng độ khí thải đầu ra đạt chuẩn QCVN 19:2009/BTNMT. Đây là giải pháp kỹ thuật có tính ứng dụng thực tiễn cao, đóng góp thiết thực cho công tác bảo vệ môi trường không khí và phát triển bền vững ngành chế biến lâm sản Việt Nam.
