Tổng quan về giáo trình

Tài liệu bài giảng "Hệ Thống Điện Năng: Sản Xuất, Truyền Tải và Phân Phối" (thuộc khối kiến thức Cơ sở Kỹ thuật điện và Biến đổi Năng lượng điện - cơ, ký hiệu tài liệu: BMTBD-BĐNLĐC-nxcuong-V4 / BMTBBĐ_CSKTD_nxcuong_V5) là tài liệu giảng dạy cấp đại học, cung cấp hệ thống lý thuyết và phương pháp tính toán định lượng cho các quá trình cơ bản trong kỹ thuật điện.

Về vị trí trong chương trình đào tạo, tài liệu đóng vai trò cầu nối giữa các học phần khoa học cơ bản (Vật lý đại cương, Giải tích, Phương trình vi phân) với các học phần kỹ thuật chuyên ngành như Máy điện, Khí cụ điện, Hệ thống cung cấp điện và Truyền tải điện năng.

+-------------------------------------------------------------------------+

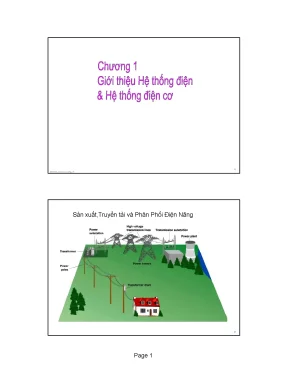

|                  CẤU TRÚC HỆ THỐNG ĐIỆN NĂNG TOÀN DIỆN                  |
+-------------------------------------------------------------------------+
|  Sản xuất điện       -->  Truyền tải              -->  Phân phối        |
|  (Cơ năng -> Điện)        (220 kV - 500 kV)            (35 kV - 110 kV) |
|                                                              |          |
|  Tiêu thụ/Biến đổi   <--  Hạ áp tiêu thụ          <--  Trung áp         |
|  (Điện năng -> Cơ)        (380/220 V, 400 V)           (6 kV - 22 kV)   |
+-------------------------------------------------------------------------+

Mục tiêu học tập (Learning Outcomes) của tài liệu bao gồm:

  • Mô tả và thiết lập mô hình toán học cho mạng hai cực trong chế độ xác lập điều hòa tần số $50\text{ Hz}$.
  • Tính toán các thông số công suất tác dụng ($P$), công suất phản kháng ($Q$), công suất biểu kiến ($S$) và công suất phức ($\mathbf{S}$) trong mạch một pha và hệ thống ba pha đối xứng (đấu Sao - Tam giác).
  • Phân tích bài toán bù công suất phản kháng và tính toán tổn thất công suất, tổn thất điện năng trên đường dây truyền tải.
  • Xác định các dạng tổn hao năng lượng trong vật liệu dẫn điện, dẫn từ và cách điện (tính toán hiệu ứng bề mặt, hiệu ứng gần, từ trễ, dòng xoáy và tổn hao điện môi).
  • Giải phương trình vi phân phát nóng quá độ và tính toán phân bố trường nhiệt độ xác lập qua các kết cấu vách phẳng, vách trụ của khí cụ điện dựa trên mô hình nhiệt trở tương đương.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung bài giảng được tổ chức tuần tự theo các khối chủ đề:

+-------------------------------------------------------------------------+
|                        TIẾN TRÌNH NỘI DUNG BÀI GIẢNG                     |
+-------------------------------------------------------------------------+
|  [2.1] Công suất mạch 1 pha                                             |
|        Mô hình mạng 2 cực -> Véc tơ pha -> P, Q, S -> Tính toán R-L-C   |
|                               |                                         |
|                               v                                         |
|  [2.2] Công suất mạch 3 pha                                             |
|        Nguồn/Tải Y - Δ -> Quan hệ dây/pha -> Mạch tương đương 1 pha ->  |
|        Bài toán bù công suất phản kháng                                 |
|                               |                                         |
|                               v                                         |
|  [2.3] Phát nóng và làm mát thiết bị điện                               |
|        Tổn hao P (Dẫn điện, Từ, Cách điện) -> Quá độ nhiệt tau(t) ->    |
|        Truyền nhiệt Fourier vách phẳng/trụ -> Mô hình nhiệt - điện      |
+-------------------------------------------------------------------------+

1. Tổng quan hệ thống điện năng và biến đổi năng lượng

  • Phân cấp các cấp điện áp vận hành: cấp truyền tải siêu cao áp và cao áp ($220\text{--}500\text{ kV}$, $35\text{--}110\text{ kV}$), cấp trung áp phân phối ($6\text{, } 15\text{, } 22\text{ kV}$) và cấp hạ áp dân dụng/công nghiệp ($380\text{/ }220\text{ V}$, $400\text{ V}$).
  • Cơ chế biến đổi năng lượng hai chiều: Biến đổi Điện năng $\rightarrow$ Cơ năng (chuyển động quay của động cơ điện) và Biến đổi Cơ năng $\rightarrow$ Điện năng (máy phát điện).

2. Mục 2.1: Công suất mạch 1 pha

  • Mô hình hóa mạng 2 cực: Khảo sát thiết bị trao đổi năng lượng qua cặp cực dưới dạng tín hiệu hàm điều hòa $v(t) = \sqrt{2}V_{\text{rms}}\cos(\omega t + \theta_v)$ và $i(t) = \sqrt{2}I_{\text{rms}}\cos(\omega t + \theta_i)$.
  • Biểu diễn véc tơ pha: Chuyển đổi sang miền phức $\mathbf{V} = V_{\text{rms}}\angle\theta_v$ và $\mathbf{I} = I_{\text{rms}}\angle\theta_i$; phân biệt tải cảm (dòng điện chậm pha hơn điện áp, $\theta = \theta_v - \theta_i > 0$, hệ số công suất trễ) và tải dung (dòng điện sớm pha hơn điện áp, $\theta < 0$, hệ số công suất sớm).
  • Các đại lượng công suất:
    • Công suất tức thời: $p(t) = v(t)i(t) = V_{\text{rms}}I_{\text{rms}}\cos\theta [1 + \cos(2\omega t)] - V_{\text{rms}}I_{\text{rms}}\sin\theta \sin(2\omega t)$.
    • Công suất tác dụng: $P = \frac{1}{T}\int_0^T p(t)dt = VI\cos\theta$ (W).
    • Công suất phản kháng: $Q = VI\sin\theta$ (VAr).
    • Công suất phức: $\mathbf{S} = \mathbf{V}\cdot\mathbf{I}^* = P + jQ = S\angle\theta$ (VA).
    • Đặc tính các phần tử thuần: Điện trở ($P = I^2R = V^2/R, Q = 0$), Cuộn cảm thuần ($P = 0, Q = I^2\omega L > 0$, hấp thu $Q$), Tụ điện ($P = 0, Q = -I^2/(\omega C) < 0$, phát $Q$).
  • Định luật bảo toàn công suất: $\mathbf{S}{\text{tổng}} = \sum \mathbf{S}k \Rightarrow P{\text{tổng}} = \sum P_k$ và $Q{\text{tổng}} = \sum Q_k$.

3. Mục 2.2: Công suất mạch 3 pha

  • Cấu trúc hệ thống ba pha: Phân tích cấu hình nguồn và tải nối Sao ($Y$) và Tam giác ($\Delta$).
  • Quan hệ đại lượng dây và pha:
    • Mạch đấu Sao ($Y$): Dòng điện dây bằng dòng điện pha ($I_L = I_\Phi$); Điện áp dây gấp $\sqrt{3}$ điện áp pha và vượt trước một góc $30^\circ$ ($V_L = \sqrt{3}V_\Phi\angle 30^\circ$). Khi đối xứng: $V_{an} + V_{bn} + V_{cn} = 0$, $I_a + I_b + I_c = I_n = 0$.
    • Mạch đấu Tam giác ($\Delta$): Điện áp dây bằng điện áp pha ($V_L = V_\Phi$); Dòng điện dây bằng $\sqrt{3}$ dòng điện pha ($I_L = \sqrt{3}I_\Phi$).
  • Công suất hệ thống ba pha đối xứng: $$P_T = 3P_\Phi = \sqrt{3}V_L I_L \cos\theta, \quad Q_T = \sqrt{3}V_L I_L \sin\theta, \quad S_T = \sqrt{3}V_L I_L$$
  • Kỹ thuật giải mạch: Biến đổi tương đương $\Delta - Y$ ($Z_Y = \frac{1}{3}Z_\Delta$) để quy đổi toàn bộ hệ thống ba pha đối xứng về bài toán mạch một pha tương đương.

4. Mục 2.3: Phát nóng và làm mát trong thiết bị điện

  • Phân tích tổn hao công suất:
    • Trong chi tiết dẫn điện: $P = \int_V j^2\rho , dv = I^2 R$. Điện trở suất phụ thuộc nhiệt độ: $\rho = \rho_0(1 + \alpha\theta)$ với $\alpha_{\text{Al}} = 0{,}0042\text{ }^\circ\text{C}^{-1}$, $\alpha_{\text{Cu}} = 0{,}0043\text{ }^\circ\text{C}^{-1}$. Tổn hao xoay chiều tăng lên do hiệu ứng bề mặt ($k_{\text{bm}}$) và hiệu ứng gần ($k_g$): $R_{\text{AC}} = k_f R_{\text{DC}} = k_{\text{bm}} k_g R_{\text{DC}}$.
    • Trong chi tiết dẫn từ: Tổn hao do từ trễ $p_{\text{tr}} = p_{\text{tr0}}\left(\frac{f}{f_0}\right)\left(\frac{B}{B_0}\right)^2$ và dòng điện xoáy $p_{\text{x}} = p_{\text{x0}}\left(\frac{f}{f_0}\right)^2\left(\frac{B}{B_0}\right)^2$.
    • Trong vật liệu cách điện: Tổn hao điện môi do điện trường xoay chiều $P = U^2 \cdot 2\pi f \cdot C \cdot \text{tg}\delta$ (với $\delta = \frac{\pi}{2} - \varphi$).
  • Động học quá trình phát nóng (Quá trình quá độ):
    • Phương trình vi phân cân bằng nhiệt Newton: $P,dt = C,d\tau + K_T S\tau,dt \Leftrightarrow \frac{d\tau}{dt} + \frac{K_T S}{C}\tau - \frac{P}{C} = 0$.
    • Nghiệm nhiệt độ quá độ: $\tau(t) = \tau_0 e^{-t/T} + \tau_{\text{ođ}}(1 - e^{-t/T})$, trong đó độ tăng nhiệt ổn định $\tau_{\text{ođ}} = \frac{P}{K_T S}$, hằng số thời gian phát nóng $T = \frac{C}{K_T S}$.
    • Quá trình làm nguội: $\tau(t) = \tau_{\text{ođ}} e^{-t/T}$.
  • Truyền nhiệt ở chế độ xác lập qua mô hình nhiệt trở tương đương:
    • Định luật dẫn nhiệt Fourier: $\Phi_T = -\lambda S \frac{\partial\theta}{\partial x}$.
    • Vách phẳng một lớp và nhiều lớp: $\Delta\theta = \Phi_T R_T$ với $R_T = \frac{\delta}{\lambda S}$; khi qua nhiều lớp: $R_T = \frac{1}{S}\sum \frac{\delta_i}{\lambda_i}$.
    • Vách trụ (cáp điện): $R_{T1} = \frac{1}{2\pi\lambda}\ln\left(\frac{R_2}{R_1}\right)$; nhiều lớp trụ: $R_{T1} = \frac{1}{2\pi}\sum \frac{1}{\lambda_i}\ln\left(\frac{R_{i+1}}{R_i}\right)$.
+-------------------------------------------------------------------------+
|                  BẢNG SO SÁNH TƯƠNG ĐƯƠNG NHIỆT - ĐIỆN                  |
+------------------------------------+------------------------------------+
| Hiện tượng Nhiệt                   | Hiện tượng Điện                    |
+------------------------------------+------------------------------------+
| Nhiệt lượng (W.s)                  | Điện tích (C)                      |
| Nhiệt thông phi_T (W)              | Dòng điện I (A)                    |
| Mật độ nhiệt thông (W/m2)          | Mật độ dòng điện j (A/m2)          |
| Hệ số dẫn nhiệt lambda (W/m.oC)    | Điện dẫn suất gamma (1/Ohm.m)      |
| Độ chênh nhiệt Delta theta (oC)    | Hiệu điện thế / Điện áp U (V)      |
| Nhiệt trở R_T (oC/W)               | Điện trở R (Ohm)                   |
| Nhiệt dung C (W.s/oC)              | Điện dung C (F)                    |
+------------------------------------+------------------------------------+

Kiến thức nền tảng và Framework phân tích

Giáo trình xây dựng hai framework kỹ thuật xuyên suốt:

  1. Framework Đại số phức trong Mạch điện: Sử dụng số phức để đồng nhất hóa quan hệ điện áp - dòng điện thành định luật Ohm tổng quát ($\mathbf{V} = \mathbf{Z}\mathbf{I}$), tam giác tổng trở $\mathbf{Z} = R + jX$, và tam giác công suất $\mathbf{S} = P + jQ$.
  2. Framework Mạch nhiệt tương đương (Thermal-Electrical Analogy): Ánh xạ phương trình vi phân và định luật dẫn nhiệt Fourier sang cấu trúc mạch định luật Ohm ($\Delta\theta = \Phi_T R_T$), cho phép tính toán nhiệt độ các lớp cách điện của thiết bị tương tự tính toán phân áp trong mạch điện trở.

Kỹ năng kỹ thuật được phát triển

  • Tính toán cân bằng công suất và xác định dung lượng tụ bù phản kháng $Q_C$ để nâng cao hệ số công suất $\cos\theta$ từ giá trị ban đầu lên giá trị mục tiêu (ví dụ từ $0{,}6$ lên $0{,}9$ hoặc $1{,}0$).
  • Tính toán tổn thất điện năng và hiệu chỉnh sụt áp trên đường dây truyền tải có xét đến điện trở $R_{\text{dây}}$.
  • Phân tích tổn hao công suất trên thanh dẫn và lõi thép kỹ thuật điện có xét đến hiệu ứng bề mặt, hiệu ứng gần và đặc tính $P_{\text{Fe}} = f(B_m)$.
  • Kiểm tra khả năng chịu nhiệt của vật liệu cách điện cáp (cấp cách điện PVC $70\text{ }^\circ\text{C}$) thông qua bài toán giải tích truyền nhiệt vách trụ.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm diễn dịch kết hợp mô hình hóa giải tích:

+-------------------------------------------------------------------------+
|                  QUY TRÌNH PHƯƠNG PHÁP SƯ PHẠM                         |
+-------------------------------------------------------------------------+
|  Khái niệm/Định luật cơ bản (Maxwell, Fourier, Newton)                  |
|                               |                                         |
|                               v                                         |
|  Thiết lập mô hình toán học / Biểu diễn phức                            |
|                               |                                         |
|                               v                                         |
|  Bài tập mẫu định lượng (Ví dụ số học cụ thể)                           |
|                               |                                         |
|                               v                                         |
|  Áp dụng thiết kế công nghiệp (Bù công suất, Nhiệt cáp điện)            |
+-------------------------------------------------------------------------+

Hệ thống bài tập và Case Studies trích xuất từ tài liệu

Tài liệu cung cấp các bài toán tính toán với dữ liệu cụ thể:

  • Ví dụ 2.1 & 2.2: Xác định chiều trao đổi năng lượng dựa trên dấu đại lượng công suất. Với $v(t) = \sqrt{2}(10)\cos(\omega t + 30^\circ)$, $i(t) = \sqrt{2}(5)\cos(\omega t - 20^\circ)$, công suất $P = (10)(5)\cos[30^\circ - (-20^\circ)] = 32{,}14\text{ W} > 0$ (mạng 2 cực tiêu thụ công suất). Ngược lại, nếu góc lệch pha khiến $P = -25\text{ W} < 0$, mạng hai cực phát công suất.
  • Ví dụ 2.7: Thiết lập tam giác công suất với $\mathbf{S} = (100\angle 10^\circ)(10\angle -26{,}8^\circ)^* = 800 + j600\text{ VA} \Rightarrow P = 800\text{ W}, Q = 600\text{ VAr}, S = 1000\text{ VA}, \cos\theta = 0{,}8$ (tải mang tính cảm do $Q > 0$).
  • Ví dụ 2.14, 2.15, 2.15' & 2.16: Bài toán ứng dụng công nghiệp về bù công suất. Cho hệ thống 10 động cơ cảm ứng ba pha đấu song song, mỗi động cơ có công suất $P = 30\text{ kW}$, hệ số công suất ban đầu $\text{pf} = 0{,}6$, cấp điện qua đường dây có điện trở $R_{\text{dây}} = 10\text{ m}\Omega$. Giáo trình yêu cầu tính công suất phản kháng $Q_C$ cần bù để nâng hệ số công suất lên $\text{pf} = 1{,}0$ và $\text{pf} = 0{,}9$, đồng thời so sánh tổn thất công suất $\Delta P = 3I^2 R_{\text{dây}}$ và tổn thất điện năng giữa hai trường hợp có bù và không có bù.
  • Ví dụ 1 (Phần phát nóng): Tính độ tăng nhiệt trên thanh dẫn đồng tiết diện chữ nhật $100 \times 10\text{ mm}^2$, có tổn hao nhiệt Joule $2{,}5\text{ W/cm}$ chiều dài, bọc lớp cách điện dày $\delta = 1\text{ mm}$ có hệ số dẫn nhiệt $\lambda = 0{,}114\text{ W/(m}^\circ\text{C)}$, bỏ qua tổn hao điện môi và truyền nhiệt qua góc.

Phương pháp đánh giá và tự học

  • Đánh giá qua khả năng giải bài tập mạch ba pha bằng sơ đồ thay thế một pha tương đương.
  • Đánh giá kỹ năng thiết lập phương trình vi phân truyền nhiệt và áp dụng bảng hệ số dẫn nhiệt vật liệu để tính toán phân bố nhiệt độ cho dây dẫn.

Điểm nổi bật và cập nhật kỹ thuật

  • Tích hợp tiêu chuẩn kỹ thuật quốc tế: Giáo trình đối chiếu trực tiếp các cấp cách điện ($70, 90, 105, 120, 130, 155, 180, >180\text{ }^\circ\text{C}$) và dẫn chiếu tiêu chuẩn Wiring Regulations của Viện Kỹ sư Điện Anh Quốc (IEE - Institute of Electrical Engineers) về giới hạn nhiệt độ dây dẫn cách điện PVC ($70\text{ }^\circ\text{C}$ vận hành liên tục 20 năm, $85\text{ }^\circ\text{C}$ vận hành giới hạn 5 năm).
+-------------------------------------------------------------------------+
|                  BẢNG HỆ SỐ DẪN NHIỆT CÁC VẬT LIỆU THỰC TẾ               |
+------------------------------+------------------------------------------+
| Vật liệu                     | Hệ số dẫn nhiệt lambda [W/(m.oC)]        |
+------------------------------+------------------------------------------+
| Bạc                          | 420                                      |
| Đồng                         | 385                                      |
| Nhôm                         | 203                                      |
| Thép                         | 45                                       |
| Nước                         | 0,6                                      |
| Nhựa PVC                     | 0,19                                     |
| Sợi thuỷ tinh                | 0,026                                    |
+------------------------------+------------------------------------------+
  • Phân tích toàn diện các yếu tố phi tuyến và ký sinh: Không đơn giản hóa điện trở dây dẫn thành hằng số, giáo trình phân tích sự biến đổi của điện trở theo nhiệt độ thông qua hệ số nhiệt điện trở $\alpha$, kết hợp hiệu chỉnh tổn hao xoay chiều qua hệ số hiệu ứng bề mặt $k_{\text{bm}}$ và hệ số hiệu ứng gần $k_g$.
  • Liên kết chặt chẽ giữa Điện và Nhiệt: Cung cấp phương pháp phân tích giới hạn dòng tải dựa trên phương trình cân bằng nhiệt Newton ở chế độ xác lập ($P = K_T S \tau_{\text{ođ}}$) và chế độ đoạn nhiệt khi xảy ra sự cố ngắn mạch ($P,dt = C,d\tau$).

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên các ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa, Hệ thống Năng lượng, Cơ điện tử từ năm thứ 2 đến năm thứ 3.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Toán giải tích (phương trình vi phân bậc nhất, số phức).
    • Vật lý đại cương (Điện từ học và Nhiệt học).
    • Lý thuyết mạch điện cơ bản (Định luật Ohm, Kirchhoff KCL/KVL).
  • Giảng viên và Kỹ sư thực hành: Sử dụng làm đề cương chuẩn cho bài giảng Cơ sở Kỹ thuật điện, Thiết bị điện; hoặc tài liệu tra cứu các công thức tính toán nhiệt trở cáp điện và bù công suất cho kỹ sư thiết kế hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn cho sinh viên bậc đại học khối ngành kỹ thuật điện, năng lượng và tự động hóa cần nắm vững nguyên lý phân tích mạch công suất và chế độ nhiệt trong thiết bị điện.

2. Cần trang bị kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành học phần Vật lý đại cương (phần điện trường, từ trường, nhiệt học) và Toán học cao cấp (số phức, tích phân, phương trình vi phân tuyến tính).

3. Điểm khác biệt của tài liệu so với các giáo trình Lý thuyết mạch thuần túy là gì?

Tài liệu không chỉ dừng lại ở việc giải mạch điện trừu tượng mà tích hợp trực tiếp bài toán nhiệt học ứng dụng (tính tổn hao vật liệu, quá độ nhiệt, truyền nhiệt qua các lớp cách điện PVC, cao su), gắn liền với tiêu chuẩn vận hành an toàn của thiết bị điện.

4. Phương pháp nào giúp tiếp cận hiệu quả nội dung giải mạch ba pha?

Người học nên nắm vững phép chuyển đổi tổng trở $\Delta - Y$ ($Z_Y = \frac{1}{3}Z_\Delta$) và phương pháp đưa hệ thống ba pha đối xứng về sơ đồ thay thế một pha tương đương kết hợp giản đồ véc tơ pha.

5. Tài liệu cung cấp các dạng bài tập thực hành nào?

Tài liệu cung cấp các bài toán tính toán công suất phức $\mathbf{S} = P + jQ$, tính toán dung lượng tụ bù phản kháng cho nhóm phụ tải động cơ cảm ứng, và tính toán phân bố nhiệt qua vách phẳng/vách trụ cách điện của thanh cái và cáp điện.

Kết luận

Tài liệu bài giảng "Hệ Thống Điện Năng: Sản Xuất, Truyền Tải và Phân Phối" hệ thống hóa toàn diện các kiến thức nền tảng về tính toán công suất mạch xoay chiều một pha, ba pha đối xứng và động học truyền nhiệt trong khí cụ điện. Việc kết hợp chặt chẽ giữa công cụ giải tích toán học, lý thuyết mạch và mô hình nhiệt trở tương đương cung cấp cơ sở kỹ thuật cần thiết để sinh viên tiếp tục nghiên cứu sâu hơn vào các học phần chuyên ngành Truyền tải điện, Thiết kế Máy điện và Khí cụ điện cao - hạ áp.
