I. Tổng quan về giáo trình vẽ kỹ thuật nghề công nghệ ô tô trình độ cao đẳng

Giáo trình vẽ kỹ thuật nghề công nghệ ô tô trình độ cao đẳng phần 2 do CĐ GTVT Trung ương I biên soạn cung cấp kiến thức chuyên sâu về biểu diễn vật thể trên bản vẽ kỹ thuật. Nội dung tập trung vào hai phương pháp chính: hình chiếu vuông góc và hình chiếu trục đo, giúp sinh viên nắm vững cách thể hiện chi tiết cơ khí đúng tiêu chuẩn Việt Nam. Giáo trình trang bị kỹ năng dựng hình chiếu trục đo cho vật thể dạng hình hộp và mặt đối xứng, đồng thời rèn luyện tư duy không gian ba chiều. Các quy định về tiêu chuẩn trình bày bản vẽ kỹ thuật theo TCVN 11-78 và TCVN 5907-1995 được tích hợp xuyên suốt, đảm bảo sinh viên có tác phong làm việc chính xác, tỉ mỉ. Nội dung còn bao gồm phương pháp vẽ hình cắt, ký hiệu ren và quy ước trình bày chi tiết trên bản vẽ.

1.1. Mục tiêu và phạm vi ứng dụng

Mục tiêu cốt lõi của giáo trình là trang bị cho sinh viên khả năng dựng hình chiếu trục đo chính xác theo tiêu chuẩn Việt Nam, bao gồm cả vật thể đơn giản và phức tạp. Giáo trình quy định rõ ràng phạm vi ứng dụng của từng loại hình chiếu: hình chiếu vuông góc thể hiện kích thước chính xác, trong khi hình chiếu trục đo bổ sung tính lập thể cho bản vẽ. Nội dung cũng bao gồm phương pháp dựng hình chiếu trục đo vuông góc và xiên góc, với các hệ số biến dạng chuẩn hóa. Sinh viên được hướng dẫn cách lựa chọn phương pháp biểu diễn phù hợp dựa trên đặc điểm cấu tạo của vật thể, đảm bảo tính thẩm mỹ và kỹ thuật trong trình bày bản vẽ.

1.2. Cấu trúc nội dung chương trình

Chương trình được chia thành các phần lý thuyết và thực hành, bắt đầu từ khái niệm cơ bản về hình chiếu trục đo đến phương pháp dựng hình cho vật thể cụ thể. Nội dung lý thuyết gồm định nghĩa, phân loại hình chiếu trục đo (vuông góc, xiên góc), hệ số biến dạng và quy ước trình bày. Phần thực hành hướng dẫn sinh viên sử dụng dụng cụ vẽ kỹ thuật để dựng hình chiếu trục đo cho vật thể dạng hình hộp, mặt đối xứng. Giáo trình cũng bao gồm hướng dẫn vẽ hình cắt, ký hiệu ren theo TCVN 2247-77 và TCVN 5907-1995, giúp sinh viên nắm vững các tiêu chuẩn quốc gia trong ngành công nghệ ô tô.

II. Phân tích ưu nhược điểm giữa hình chiếu vuông góc và hình chiếu trục đo

Hình chiếu vuông góc là phương pháp biểu diễn tiêu chuẩn trong bản vẽ kỹ thuật, thể hiện chính xác kích thước và hình dạng vật thể thông qua các mặt phẳng chiếu. Ưu điểm nổi bật là dễ dàng đo lường kích thước và đảm bảo độ chính xác tuyệt đối. Tuy nhiên, nhược điểm chính là thiếu tính lập thể, khiến người đọc khó hình dung hình dạng ba chiều của vật thể. Ngược lại, hình chiếu trục đo thể hiện đồng thời ba chiều vật thể trên một hình biểu diễn, bổ sung tính trực quan cho bản vẽ. Phương pháp này đặc biệt hữu ích cho vật thể phức tạp, giúp người đọc dễ dàng nhận diện hình dạng tổng thể. Tuy nhiên, hình chiếu trục đo không thể hiện kích thước chính xác như hình chiếu vuông góc, đòi hỏi kết hợp cả hai phương pháp trong thực tế. Giáo trình hướng dẫn sinh viên lựa chọn phương pháp phù hợp dựa trên đặc điểm của vật thể và yêu cầu kỹ thuật.

2.1. Hạn chế của hình chiếu vuông góc trong biểu diễn vật thể

Hình chiếu vuông góc chỉ thể hiện được hai chiều của vật thể trên mỗi hình chiếu, dẫn đến thiếu tính trực quan khi biểu diễn vật thể ba chiều. Điều này gây khó khăn cho người đọc trong việc hình dung hình dạng tổng thể, đặc biệt với vật thể phức tạp như chi tiết ô tô. Ngoài ra, phương pháp này yêu cầu nhiều hình chiếu khác nhau để thể hiện đầy đủ chi tiết, làm tăng độ phức tạp của bản vẽ. Hình chiếu vuông góc cũng không phù hợp để biểu diễn các chi tiết có hình dạng không đối xứng hoặc cong phức tạp. Giáo trình nhấn mạnh sự cần thiết của hình chiếu trục đo để bổ sung tính lập thể cho các bản vẽ này.

2.2. Lợi ích khi kết hợp cả hai phương pháp trong bản vẽ

Việc kết hợp hình chiếu vuông góc và hình chiếu trục đo trong cùng một bản vẽ mang lại lợi ích vượt trội về cả tính chính xác và trực quan. Hình chiếu vuông góc cung cấp kích thước chính xác và chi tiết kỹ thuật, trong khi hình chiếu trục đo bổ sung tính lập thể, giúp người đọc dễ dàng hình dung hình dạng ba chiều. Phương pháp này đặc biệt hiệu quả cho các bản vẽ lắp ráp ô tô, nơi cần thể hiện mối quan hệ giữa các chi tiết. Giáo trình hướng dẫn sinh viên cách bố trí các hình chiếu sao cho hợp lý, đảm bảo bản vẽ vừa chính xác vừa dễ hiểu. Ngoài ra, việc kết hợp còn giúp giảm thiểu sai sót trong quá trình chế tạo và lắp ráp.

III. Phương pháp dựng hình chiếu trục đo theo tiêu chuẩn Việt Nam

Dựng hình chiếu trục đo theo tiêu chuẩn Việt Nam (TCVN 11-78) bao gồm ba bước cơ bản: xác định hệ trục tọa độ, lựa chọn phương chiếu và dựng hình chiếu song song. Giáo trình hướng dẫn sinh viên cách gắn hệ trục tọa độ vuông góc vào vật thể sao cho phương chiếu không song song với bất kỳ trục nào. Sau đó, vật thể được chiếu song song lên mặt phẳng hình chiếu, tạo ra hình chiếu trục đo có tính lập thể. Nội dung cũng bao gồm cách xác định hệ số biến dạng (p, q, r) cho từng trục đo, đảm bảo hình chiếu chính xác theo tiêu chuẩn. Sinh viên được thực hành dựng hình chiếu trục đo vuông góc và xiên góc, với các ví dụ cụ thể về vật thể dạng hình hộp và mặt đối xứng. Giáo trình cũng hướng dẫn cách vẽ hình cắt kết hợp với hình chiếu trục đo, tăng cường tính trực quan cho bản vẽ.

3.1. Quy trình dựng hình chiếu trục đo vuông góc

Quy trình dựng hình chiếu trục đo vuông góc bắt đầu bằng việc lựa chọn mặt phẳng hình chiếu P' vuông góc với phương chiếu l. Sau đó, gắn hệ trục tọa độ OXYZ vào vật thể sao cho phương chiếu không song song với bất kỳ trục nào. Vật thể được chiếu song song lên mặt phẳng P' theo phương l, tạo ra hình chiếu trục đo vuông góc. Hệ số biến dạng p = q = r = 1, đảm bảo hình chiếu không bị biến dạng. Giáo trình cung cấp ví dụ minh họa về cách dựng hình chiếu trục đo vuông góc cho vật thể dạng hình hộp, với các bước chi tiết từ xác định trục đến vẽ hình chiếu. Sinh viên được hướng dẫn cách kiểm tra độ chính xác của hình chiếu bằng cách so sánh với vật thể thực tế.

3.2. Cách dựng hình chiếu trục đo xiên góc

Hình chiếu trục đo xiên góc được dựng bằng cách chiếu vật thể song song lên mặt phẳng hình chiếu P' theo phương l không vuông góc với P'. Hệ số biến dạng p, q, r có thể khác nhau tùy thuộc vào góc chiếu. Giáo trình hướng dẫn sinh viên cách lựa chọn góc chiếu phù hợp để đảm bảo tính trực quan của hình chiếu. Ví dụ, góc chiếu 45° thường được sử dụng cho trục đo xiên góc. Nội dung bao gồm cách xác định hệ số biến dạng cho từng trục, với các ví dụ cụ thể về vật thể dạng mặt đối xứng. Sinh viên được hướng dẫn cách vẽ hình chiếu trục đo xiên góc kết hợp với hình cắt, tăng cường khả năng đọc hiểu bản vẽ kỹ thuật.

IV. Kết luận và ứng dụng thực tiễn trong ngành công nghệ ô tô

Giáo trình vẽ kỹ thuật nghề công nghệ ô tô trình độ cao đẳng phần 2 cung cấp nền tảng vững chắc cho sinh viên trong việc biểu diễn vật thể trên bản vẽ kỹ thuật. Kết quả học tập bao gồm khả năng dựng hình chiếu trục đo chính xác theo tiêu chuẩn Việt Nam, kết hợp giữa hình chiếu vuông góc và hình chiếu trục đo để tạo ra bản vẽ vừa chính xác vừa trực quan. Nội dung về ký hiệu ren, hình cắt và quy ước trình bày theo TCVN giúp sinh viên nắm vững các tiêu chuẩn quốc gia, sẵn sàng cho công việc trong ngành công nghệ ô tô. Giáo trình cũng rèn luyện tác phong làm việc nghiêm túc, tỉ mỉ, chính xác, đáp ứng yêu cầu khắt khe của ngành sản xuất ô tô hiện đại. Ứng dụng thực tiễn bao gồm thiết kế chi tiết ô tô, lập bản vẽ kỹ thuật cho quá trình gia công và lắp ráp.

4.1. Tầm quan trọng của tiêu chuẩn Việt Nam trong biểu diễn vật thể

Tiêu chuẩn Việt Nam (TCVN) đóng vai trò quan trọng trong việc thống nhất phương pháp biểu diễn vật thể trên bản vẽ kỹ thuật, đảm bảo tính chính xác, thống nhất và dễ hiểu. TCVN 11-78 quy định phương pháp dựng hình chiếu trục đo, trong khi TCVN 5907-1995 hướng dẫn ký hiệu ren và chi tiết có ren. Việc tuân thủ tiêu chuẩn giúp giảm thiểu sai sót trong quá trình chế tạo, lắp ráp và bảo trì ô tô. Giáo trình nhấn mạnh tầm quan trọng của việc cập nhật các tiêu chuẩn mới nhất, đảm bảo sinh viên luôn nắm vững các quy định hiện hành. Ngoài ra, tiêu chuẩn còn tạo điều kiện thuận lợi cho việc trao đổi kỹ thuật giữa các đơn vị sản xuất trong và ngoài nước.

4.2. Hướng dẫn ứng dụng kiến thức vào thực tế ngành công nghệ ô tô

Kiến thức từ giáo trình được ứng dụng trực tiếp vào công việc thiết kế, chế tạo và bảo trì ô tô. Sinh viên có thể sử dụng hình chiếu trục đo để biểu diễn các chi tiết phức tạp như động cơ, hộp số, hệ thống treo. Ký hiệu ren theo TCVN 2247-77 giúp đọc hiểu và lắp ráp các mối ghép ren chính xác. Phương pháp vẽ hình cắt được ứng dụng trong việc thể hiện cấu trúc bên trong của các chi tiết ô tô. Giáo trình cũng hướng dẫn sinh viên cách sử dụng phần mềm vẽ kỹ thuật như AutoCAD để dựng hình chiếu trục đo và lập bản vẽ kỹ thuật, đáp ứng yêu cầu của ngành công nghệ ô tô hiện đại. Kết quả là sinh viên có thể tự tin tham gia vào quy trình sản xuất ô tô sau khi tốt nghiệp.

Trích đoạn nội dung tài liệu

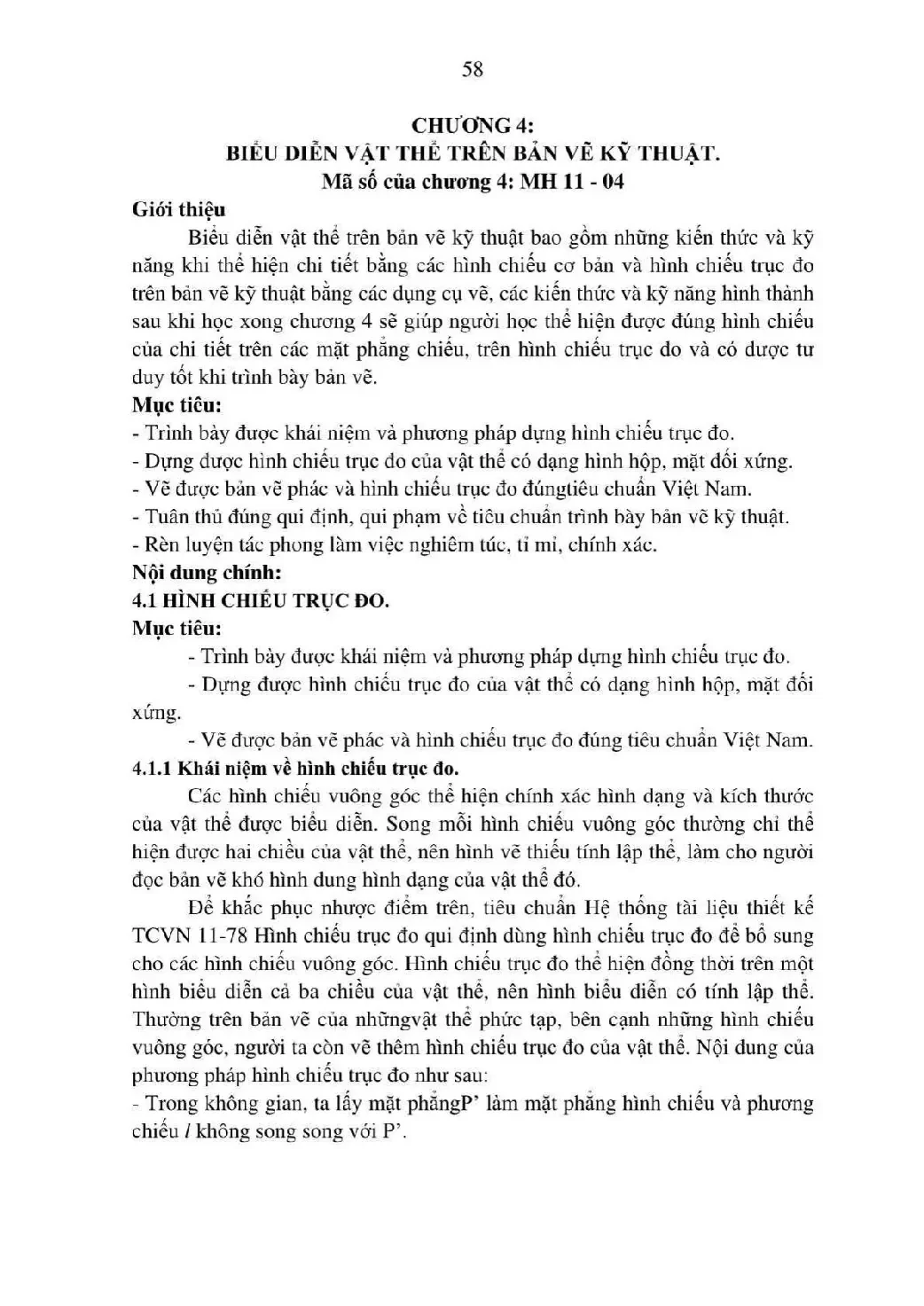

58 CHƯƠNG 4: BIEU DIEN VAT THE TREN BAN VE KY THUAT. Mã số của chương 4: MH 11 - 04 Giới thiệu Biểu diễn vật thể trên bản vẽ kỹ thuật bao gồm những kiến thức và kỹ năng khi thể hiện chỉ tiết bằng các hình chiếu cơ bản và hình chiếu trục đo trên bản vẽ kỹ thuật bằng các dụng cụ vẽ, các kiến thức và kỹ năng hình thành sau khi học xong chương 4 sẽ giúp người học thê hiện được đúng hình chiếu của chỉ tiết trên các mặt phẳng chiếu, trên hình chiếu trục đo và có được tư duy tốt khi trình bày bản vẽ. Mục tiêu: - Trình bày được khái niệm và phương pháp dựng hình chiếu trục đo. - Dựng được hình chiếu trục đo của vật thể có dạng hình hộp, mặt đối xứng.

- Vẽ được bản vẽ phác và hình chiếu trục đo đúngtiêu chuẩn Việt Nam. - Tuân thủ đúng qui định, qui phạm về tiêu chuẩn trình bày bản vẽ kỹ thuật. ~- Rèn luyện tác phong làm việc nghiêm túc, tỉ mỉ, chính xác. Nội dung chính: 4.1 HÌNH CHIẾU TRỤC ĐO.

Mục tiêu: - Trình bày được khái niệm và phương pháp dựng hình chiếu trục đo. - Dựng được hình chiếu trục đo của vật thể có dạng hình hộp. mặt đối xứng. - Vẽ được bản vẽ phác và hình chiếu trục đo đúng tiêu chuẩn Việt Nam.1 Khái niệm về hình chiếu trục đo.

Các hình chiếu vuông góc thể hiện chính xác hình dạng và kích thước của vật thể được biểu diễn. Song mỗi hình chiếu vuông góc thường chỉ thể hiện được hai chiều của vật thề, nên hình vẽ thiếu tính lập thể, làm cho người đọc bản vẽ khó hình dung hình dạng của vật thé đó. Để khắc phục nhược điểm trên, tiêu chuẩn Hệ thống tài liệu thiết kế TCVN 11-78 Hình chiếu trục đo qui định dùng hình chiếu trục đo để bồ sung cho các hình chiếu vuông góc. Hình chiếu trục đo thể hiện đồng thời trên một hình biểu diễn cả ba chiều của vật thể, nên hình biểu diễn có tính lập thể.

Thường trên bản vẽ của nhữngvật thể phức tạp, bên cạnh những hình chiếu vuông góc, người ta còn vẽ thêm hình chiếu trục đo của vật thể. Nội dung của phương pháp hình chiếu trục đo như sau: - Trong không gian, ta lấy mặt phẳngPˆ làm mặt phẳng hình chiếu và phương chiếu / không song song với P'. 59 - Gắn vào vật thể được biểu diễn hệ toạ độ vuông góc theo ba chiều dài, rộng, cao của vật thé và đặt vật thé sao cho phương chiếu / không song song với một trong ba trục toạ độ đó. - Chiếu vật thể cùng hệ toạ độ vuông góc lên mặt phẳng P° theo phương chiếu 1, ta được hình chiếu song song của vật thể cùng hệ toạ độ vuông góc.

Hình biểu diễn đó gọi là hình chiếu trục đo của vật thể (hình 4. + Hình chiếu của ba trục toạ độ là O°x" O'°y' và O°z' gọi là các trục đo. +Tỷ số giữa độ dài hình chiếu của một đoạn thắng nằm trên trục toạ độ với độ dài của đoạn thắng đó gọi là hệ số biến đạng theo trục đo. =p: Hệ số biến dang theo trục đo O'X'.

OA OB mek Kid —— =q: Hé so bién dang theo truc do O'Y'. OB oO nak oe =r: Hé so bién dang theo truc do O'Z'. oc L4 P S,%4 SỔ hes KA.2 Phân loại hình chiếu trục đo. Hình chiếu trục đo được chia ra các loại sau đây: a.

Căn cứ theo phương chiều l chia ra. - Hình chiếu trục đo vuông góc: Nếu phương chiếu ¡ vuông góc với mặt phẳng hình chiếu P* - Hình chiếu trục đo xiên: Nếu phương chiếu / không vuông góc với mặt phẳng hình chiếu P'. Căn cứ theo hệ số biến dạng chia ra: - Hình chiếu trục đo đều: ba hệ số biến đạng theo ba trục đo bằng nhau (p=q =r). 60 - Hình chiếu trục đo cân: hai trong ba hệ số biến dang theo ba truc do bang nhau (p =q4r; p#q=r; p=r#q).

- Hinh chiéu truc do léch: ba hé sé bién dạng theo ba trục đo từng đôi một không bằng nhau (p #q #r). Trong các bản vẽ cơ khí, thường dùng loại hình chiếu trục đo xiên cân (p=r #q; ï không vuông góc với P') và hình chiếu trục đo vuông góc đều (p =r=q;/1P’).1 Hình chiếu trục đo xiên cân. Hình chiếu trục đo xiên cân là loại hình chiếu trục đo xiên (phương chiếu / không vuông góc với mặt phăng hình chiếu P') có mặt phẳng toạ độ xOy song song với mặt phẳng chiếu P° và hai trong ba hệ số biến dạng bằng nhau p =r # q. Góc giữa các truc do x’o’y’ = y’O’z’ = 135°, x’O’z’ = 90° va các hệ số biến dạng p =r =I, q = 0,5.

Nhu vay truc O’y’ lam véi duéng nam ngang một góc 45° (hình 4. Hình chiếu trục đo của các hình phẳng song song với mặt toạ độ ox sẽ không bị biến dạng trên hình chiếu trục đo xiên cân. Vì vậy khi vẽ hình chiếu trục đo của vật thê, ta thường đặt các vật thẻ, có hình dạng phức tạp song song với mặt phẳng toạ độ ox (hình4. z Mm 0 Bé Vy Hình 4.3 Hình chiếu trục đo của các đường tròn nằm trên hay song song với các mặt phẳng toạ độyoz và xOy là các elip, vị trí các elip đó như hình 4.2 Hình chiếu trục đo vuông góc đều.

Hình chiếu trục đo vuông góc đều là loại hình chiếu trục đo vuông góc có các góc giữa các trục do x’O’y’ = y’O’z’ = x’0"z’ = 120° va cdc hé s6 biến dạng qui ước: p=q=r= I (hình 4. Hình tròn song song với mặt xác định bởi hai trục toạ độ sẽ có hình chiếu trục đo là một hình elip, trục dài của elip vuông góc với hình chiếu của trục toạ độ còn lại (hình 4. Ví dụ, hình chiếu trục đo của hình tròn nằm trên mặt phẳng toạ độ xOy là hình elip có trục dài vuông góc với trục đo O°z'.6 Trên các bản vẽ, cho phép thay các hình elip bằng các hình ôvan. Cách vẽ các hình ôvan như hình 4.

Trước hết vẽ hình thoi (hình chiếu trục đo của hình vuông ngoại tiếp hình tròn) có cạnh bằng đườngkính của hình tròn. Lần lượt lấy các đỉnh O¡ và O2: của hình thoi làm tâm vẽ các cung tròn EE và GH (E, E, G, H là các điểm giữa của các cạnh của hình thoi) như hình 4. Các đường EO¡ và FO¡ cắt đường chéo lớn của hình thoi tại hai điểm O; và O¿. Lần lượt lay O3 va Ox làm tâm vẽ các cung tròn EH và FG ta được hình ôvan thay cho hình elip.

62 Os; E 2x F H 5 Oo; 6 Hinh 4.3 Cach dung hinh chiéu truc do. Khi vẽ hình chiếu trục đo của vật thể, ta cần dựa vào đặc điểm của hình dạng của vat thé dé chọn cách vẽ cho thích hợp. Thường thường, người ta vẽ trước một mặt của vật thể làm cơ sở, sau đó dựa vào các tính chất của phép chiếu song song như tính chất của hai đường thăng song song, tính chất của tỉ số hai đoạn thẳng song song v. để vẽ các mặt khác.

Trình tự vẽ hình chiếu trục đo như sau: - Chọn loại trục đo và dùng êke, thước kẻ đề xác định vị trí các trục đo. - Vẽ trước một mặt làm cơ sở, mặt vật thể đặt trùng với mặt phẳng toạ độ. - Từ các đỉnh của mặt đã vẽ, kẻ các đường song song với trục đo thứ ba. - Căn cứ theo hệ số biến dang dat cac đoạn thang lên các đường đó.

- Nối các điểm đã xác định và hoàn thành hình vẽ bằng nét mảnh. - Cuối cùng tô đậm. Ví dụ 1: vẽ hình chiếu trục đo xiên góc cân của vật thể đã cho như hình vẽ.8 ` Ví dụ 2:vẽ hình chiếu trục đo vuông góc đều của chỉ tiết ở hình dưới.9 Đối với vật thể có dạng hình hộp, có thể vẽ hình chiếu trục đo theo phương pháp cắt xén hình hộp ngoại tiếp và lấy 3 mặt vuông góc của hình hộp làm 3 mặt phẳng tọa độ (hình 4.10 Đối với những vật thê có các mặt đối xứng (hình 4.11), nên chọn các mặt phẳng đối xứng đó làm các mặt phẳng toạ độ.12 trình bày cách dựng hình chiếu trục đo của vật thể lăng trụ có 2 mặt phẳng đối xứng XOY và YOZ làm hai mặt phẳng tọa độ.12 Để thể hiện hình dạng bên trong của vật thể người ta thường vẽ hình chiếu trục đo của vật thể đã được cắt đi một phần. Nên chọn các mặt phẳng cắt thế nào cho hình chiếu trục đo vừa thể hiện được hình dạng bên trong của vật thể, vừa giữ nguyên được hình dạng cơ bản bên ngoài của vật thể đó.

Thường thường vật thể được xem như bị cắt đi một phần tư, và các mặt phẳng cắt là các mặt phẳng đối xứng của vật thể. Đường gạch gạch của mặt cắt trong hình chiếu trục đo được kẻ song song với hình chiếu trục đo của đường chéo của hình vuông nằm trên các mặt phẳng toạ độ tương ứng và có cạnh song song với các trục toạ độ. Để hình chiếu trục đo được nồi và đẹp, người ta thường tô bóng. Cách tô bóng dựa trên sự chiếu sáng đối với vật thể.

Tuỳ theo phần của vật thể được chiếu sáng ít hay nhiều mà kẻ các đường có nét đậm, mảnh khác nhau và có khoảng cách giữa các đường dày thưa khác nhau. Các đường đó thường được kẻ song song với cạnh hay đường sinh của khối hình học (hình 4.4 Vẽ phác hình chiếu trục đo. Đề vẽ được hình chiếu trục đo hợp lý, nhanh chóng và thê hiện rõ cấu tạo bên trong cần căn cứ vào hình dạng của vật thé rồi chọn loại hệ trục đo tương ứng, điều này phụ thuộc rất lớn vào tư duy của người vẽ, sau khi đã chọn được hệ trục đo tương ứng thì thực hiện vẽ theo trình tự đã giới thiệu ở mục 4.3 và tương tự như ở các ví dụ từ hình 4. Trường hợp vật thể có cấu tạo mặt trước phức tạp hoặc có nhiều đường tròn tập trung theo một hướng thì dùng hệ trục đứng đều hoặc hệ trục đứng cân sẽ có thuận lợi là mặt trước hoặc các đường tròn đó không bị biến dạng nếu đặt chúng song song với mặt phẳng toạ độ XOZ (hình 4.

Cần nói thêm rằng sau khi đã chọn hệ trục đo thích hợp, người ta còn phải lựa đặt hệ trục Đề-các vào vật thể sao cho hướng được mặt cần mô tả chính về phía trước (hướng dương của trục y).5 Bài tập áp dụng. Thế nào là hình chiếu trục đo của vật thẻ? 2. Thế nào là hệ số biến dạng theo các trục đo? 3. Cách phân loại hình chiếu trục đo.
